MANUAL DE UTILIZADOR FO 6200 Orbegozo

PORTUGUESE MANUAL TÉCNICO. INSTRUÇÕES TÉCNICAS PARA A INSTALAÇÃO. ATENÇÃO - Este aparelho deve ser instalado de acordo com as normas em vigor. - Consulte as instruções antes de instalar e utilizar este aparelho. - Utilizar unicamente no exterior dos locais. - Não deslocar o aparelho durante a sua utilização. - Fechar a alimentação de gás da garrafa depois da sua utilização. - Qualquer modificação do aparelho pode ser perigosa. - Este aparelho deve estar afastado de materiais inflamáveis. Todas as ações indicadas neste manual devem ser realizadas por pessoas qualificadas e de acordo com os regulamentos aplicáveis. DADOS TÉCNICOS: - Categoria I 3+ - Tipo de gás G30/G31 (butano/propano) - Regulador. Pressão alimentação 28-30/37 mbar Este utensílio é de classe 1: aparelho de cozinha autônomo.

CONSUMO NOMINAL DO QUEIMADOR

Diâmetro do injetor (mm) Potência (kW) Consumo (g/h) 1 3,5 254,3

- O aparelho e a botija de gás devem ser colocados numa superfície plana e afastada de materiais inflamáveis. - Proteja a garrafa e o aparelho da luz solar direta. - ATENÇÃO: não mova o aparelho quando estiver em uso ou ainda quente. - Troque os tubos de gás deteriorados ou porosos e substitua-os antes do prazo de validade indicado no mesmo tubo. Os tubos não devem ser comprimidos e devem ser instalados de forma a não sofrerem forças. NÃO DEVEM entrar em contato com nenhuma parte quente. - Todas as reparações e manutenções devem ser efectuadas por pessoal especializado. - Qualquer modificação ou alteração pode ser perigosa. - AVISO: AS PEÇAS ACESSÍVEIS PODEM ATINGIR TEMPERATURAS MUITO ALTAS! - MANTENHA FORA DO ALCANCE DAS CRIANÇAS. - ATENÇÃO: após o uso, desligue imediatamente o queimador e a botija de gás.FO 6100 / FO 6200

- A superfície onde o fogão a gás será instalado deve ser plana e resistente a altas temperaturas. - Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, a menos que sejam supervisionadas por uma pessoa competente durante a sua utilização. - As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho. - PRECAUÇÃO: Por motivos de segurança, nunca deixe materiais de embalagem (sacos plásticos, papelão, polietileno etc.) ao alcance de crianças. - O fabricante declina qualquer responsabilidade em caso de má instalação ou utilização inadequada do dispositivo. - Se as válvulas abrirem ou fecharem com dificuldade, não devem ser forçadas e a assistência técnica deve ser acionada. - AVISO: Aconselhamo-lo a verificar se o seu aparelho foi instalado correctamente. Também é necessário mandar verificar o aparelho pelo menos uma vez por ano para verificar o estado do tubo de ligação, torneiras, etc. - A superfície onde a estufa será instalada deve ser plana e resistente a altas temperaturas.

Para funcionar, o fogão deve ter: - 1 botijão de gás (butano ou propano), engarrafado apenas por Concessionários Oficiais, de acordo com o gás indicado na placa de identificação. - 1 regulador de pressão aprovado e indicado na placa de características com as seguintes características: 28-30 bar para butano e 37 mbar para propano. - 1 tubo flexível aprovado para gás, com comprimento máximo de 1,5 m. - 2 braçadeiras de parafuso para o tubo flexível. Conecte o tubo flexível à entrada de gás do regulador do fogão e ao regulador da botija de gás, assegurando a estanqueidade por meio dos 2 grampos de parafuso. Coloque a garrafa em uma superfície estável e monte o regulador da garrafa. Certifique-se de que o tubo flexível não entra em contacto com a estufa e que não está sujeito a forças de torção. Após a abertura do regulador, verifique se não há vazamento de gás aplicando água e sabão com uma escova na junção do tubo flexível com o fogão e o regulador. O aparecimento de bolhas significa que há uma fuga de gás. NUNCA USE UMA CHAMA PARA DETECTAR VAZAMENTOS DE GÁS. A substituição da garrafa deve ser feita longe de qualquer fonte de chama. SE VOCÊ CHEIRA A GÁS: - Desligue o queimador - Feche o fornecimento de gás do aparelho (torneira da garrafa) - Contacte o seu fornecedor de gás ou pessoal especializado.FO 6100 / FO 6200

MANUTENÇÃO (por pessoal qualificado) - Antes de fazer qualquer tipo de trabalho, a torneira de abastecimento de gás deve ser fechada. - Verifique regularmente o estado do tubo flexível de ligação e substitua-o sempre que necessário (data de validade). - Para garantir o bom funcionamento, uma vez por ano verifique as torneiras dos queimadores, se necessário, SUBSTITUA-AS. Depois de fazer isso, você deve verificar se não há vazamento de gás.

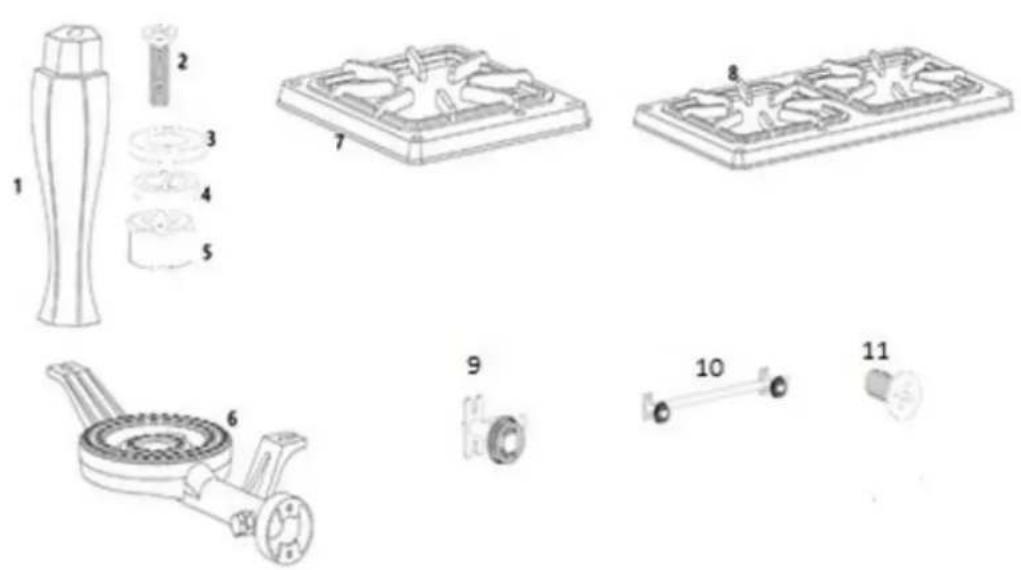

A capacidade da garrafa de gás não pode ser superior a 12,5 kg. PEÇAS DO QUEIMADOR:

2. Parafuso M6x20 para fixação dos pés com a armação superior e o queimador

1. Fixe os pés na estrutura superior: Coloque os parafusos M6x20 na parte superior da estrutura

superior, agora coloque a arruela plana e a arruela de pressão e a porca. Use uma chave de fenda e uma chave inglesa para apertar as porcas M6.

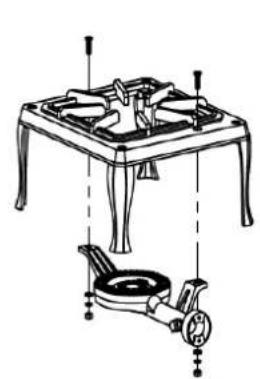

2. Fixe os queimadores sob a armação superior: Coloque o M6x20 na parte superior da armação

superior, agora coloque a arruela plana e a arruela de pressão e a porca M6. Use uma chave de fenda e uma chave inglesa para apertar as porcas M6.

1. Monte o fogão a gás longe de qualquer ponto de ignição.

2. Proteja a botija de gás da exposição solar direta e guarde-a em local ventilado.FO 6100 / FO 6200

3. A botija de gás deve ser fechada e mantida em local adequado até ser devolvida ao revendedor de

4. A mangueira deve ser verificada periodicamente e deve ser substituída imediatamente se estiver

gasta ou danificada.

5. A mangueira deve ser substituída até a data de validade indicada na mesma.

1. Ligue, desligue, ajuste o fogo:

(1). IGNIÇÃO: Gire a válvula de controle de gás no sentido anti-horário enquanto mantém uma chama aberta perto do queimador. (2). DESLIGAR: Gire a válvula de controle de gás totalmente no sentido horário (3). Ajuste da chama: Gire a válvula de controle de gás para cima ou para baixo lentamente para aumentar ou diminuir sua.

2. Uso de utensílios de cozinha:

(1). Os utensílios de cozinha recomendados devem ter um diâmetro de 15 a 28 cm, não utilize utensílios cujo diâmetro seja superior a 29 cm. (2). Coloque os utensílios de cozinha no centro do fogão. (3). Desligue o fogão na válvula de controle e desligue o fornecimento de gás no regulador quando o cozimento estiver completo. (4). Quando a última chama se apagar, espere pelo menos 5 minutos para o fogão esfriar. ERRO RAZAO POSSIVEL

Não é possível ativar

Garrafa de gás quase vazia Garrafa de gás quase vazio Pequena chama Orifícios de chama bloqueados Orifícios de chama bloqueados Alguns buracos de chama sem fogo Não há ar suficiente Não há é suficiente

AVISO: LUVAS DE PROTEÇÃO DEVEM SER USADAS AO MANUSEAR ELEMENTOS MUITO QUENTES. Diâmetro recomendado da panela Queimador 15-28 cmFO 6100 / FO 6200

LIMPEZA-MANUTENÇÃO Verifique o tubo flexível de gás e substitua-o antes da data de validade indicada no mesmo tubo. Os tubos não devem apresentar nenhum estrangulamento, além disso, devem ser instalados de forma que não sofram nenhum esforço. Eles não devem entrar em contato com nenhuma parte quente. Para manter o seu aparelho em boas condições, é necessário limpá-lo regularmente. Para fazer isso, limpe com um pano umedecido em água com sabão. Em seguida, prossiga para secá-lo com outro pano. Nunca deixe possíveis resíduos no queimador do fogão. - ATENÇÃO: nunca use produtos detergentes abrasivos - Se o fogão não for usado por muito tempo, coloque-o de volta na embalagem e guarde-o em local seco e limpo. - Para qualquer problema técnico, contacte o instalador ou um técnico especializado. - Apenas um técnico especializado pode substituir os componentes ou qualquer parte da estufa. As operações indicadas devem ser executadas por pessoas aninhadas e em conformidade com as regras vigentes. Este aparelho pode funcionar com gás líquido sem necessidade de regulações.

GARANTIA Este aparelho está coberto e tem direito à garantia legal de acordo com a legislação em vigor a partir da data de compra. Guarde o recibo de compra para poder reclamar o seu direito à garantia. Para encontrar o serviço mais próximo de sua localização, entre em contato através do seguinte link da web: https://orbegozo.com/assistencia- tecnica/ Para qualquer tipo de consulta, dúvida ou incidente, pode contatar-nos através do nosso e-mail apresentado na página principal deste manual ou através do nosso serviço de assistência técnica em https://orbegozo.com/contacto/ Orbegozo não se responsabiliza por componentes e acessórios que estejam sujeitos a desgaste devido ao uso, bem como compostos perecíveis ou deteriorados por uso indevido. Também não será responsável se o proprietário tiver modificado tecnicamente o dispositivo. (Verifique as condições legais no nosso site).
