Tipo de produto	Refrigerador-congelador de circulação forçada (Total No Frost)
Marca	Haier
Modelo	HDW5620CNPK
Dimensões (L x P)	920 mm x 1137 mm (mínimo necessário)
Peso	Aproximadamente 75 kg
Alimentação	220-240 V ~ 50 Hz
Classe climática	Não especificado (estimativa: SN-T)
Capacidade do refrigerador	Não especificada (estimativa: 300 L)
Capacidade do congelador	Não especificada (estimativa: 100 L)
Refrigerante	R600a (estimativa)
Funções principais	Super resfriamento, Super congelamento, Modo Eco, Modo Férias, Temperatura personalizada via aplicativo
Conectividade	Wi-Fi integrado (aplicativo hOn)
Painel de controle	Display LED touch com teclas ON/OFF, Wi-Fi, MODE, TEMP
Descongelamento	Automático (No Frost)
Controle de umidade	Fibras filtrantes HCS na gaveta de legumes
Reversibilidade da porta	Sim, lado de abertura reversível
Iluminação interna	LED
Alarme de porta aberta	Sim, após 3 minutos
Manutenção e limpeza	Limpar com pano macio e detergente suave; descongelamento automático
Peças sobressalentes e reparabilidade	Prateleiras, porta-latas, gavetas, vedação da porta reparáveis (contactar SAC)
Informações gerais	Aparelho eletrónico em conformidade com a diretiva 2014/53/UE

Perguntas frequentes - HDW5620CNPK HAIER

Como ajustar a temperatura do refrigerador e do congelador?

Pressione a tecla TEMP por 5 segundos para selecionar o compartimento (refrigerador ou congelador). Em seguida, pressione rapidamente TEMP para alterar a temperatura gradualmente. A seleção é confirmada após 5 segundos de inatividade. Temperatura recomendada: 4 °C no refrigerador, -18 °C no congelador.

Como ativar o Super resfriamento?

Mantenha pressionada a tecla TEMP para selecionar o compartimento do refrigerador, depois pressione rapidamente TEMP até que o ícone Super resfriamento acenda. Esta função acelera o resfriamento de alimentos frescos e ajusta automaticamente a temperatura para 2 °C.

O que fazer em caso de acúmulo de gelo no congelador?

Verifique se os alimentos estão bem embalados, se a porta/gaveta está bem fechada e se a vedação está limpa. Evite abrir o congelador com frequência. Se o problema persistir, limpe ou substitua a vedação da porta.

Por que há água na gaveta de legumes?

Isso pode ser devido à falta de circulação de ar (aparelho muito cheio) ou a legumes/frutas muito úmidos. Embale os alimentos em filme plástico ou sacos. Verifique também se o tubo de drenagem não está entupido.

Como inverter o sentido de abertura da porta?

Use uma chave de fenda elétrica para desapertar as dobradiças superior, central e inferior. Remova as tampas e monte as dobradiças no lado oposto. Siga os passos na ordem: remova a tampa superior, desaperte a dobradiça, retire as dobradiças central e inferior, e remonte na ordem inversa.

Como conectar o refrigerador ao aplicativo hOn?

Baixe o aplicativo hOn nas lojas, crie uma conta ou faça login. Na primeira inicialização, o Wi-Fi entra em modo de configuração (ícone piscando). Siga as instruções do aplicativo para emparelhar o aparelho. Se a conexão falhar, mantenha pressionadas as teclas Wi-Fi e SET por 2 segundos para redefinir o Wi-Fi.

O que significam os códigos de erro exibidos?

Se os indicadores [-16°C;-18°C;-20°C;-22°C;-24°C] do congelador acenderem um após o outro, há um erro de comunicação com o painel de exibição. Se os mesmos indicadores piscarem simultaneamente, o ventilador está com defeito. Contacte o suporte técnico.

Por que o motor funciona continuamente?

Isso pode ser devido a uma porta mal fechada, abertura frequente, temperatura ambiente muito alta ou reinício após uma queda de energia. Verifique as vedações, reduza as aberturas e aguarde a temperatura estabilizar (8 a 12 horas).

Como ativar o modo Férias?

Pressione a tecla MODE até que o ícone Férias acenda (um bipe confirma). Este modo desliga o refrigerador enquanto mantém o congelador em funcionamento, reduzindo o consumo de energia. Para desativá-lo, selecione outra função.

O que fazer se a lâmpada interna não acender?

Primeiro, verifique a alimentação elétrica (cabo conectado, tomada funcional). Se o problema persistir, certifique-se de que o modo Férias não está ativado, pois desliga a iluminação. Se não for o caso, contacte o SAC.

MANUAL DE UTILIZADOR HDW5620CNPK HAIER

DESCRIÇÃO DOPRODUTO....152

Requisitos de espaço 152

UTILIZAÇÃO ....153

Utilização 153

Temperatura personalizada 154

Função Super Cool....154

Função Super Freeze....155

Modo Eco....155

CONEXÃO COM A APLICAÇÃO....157

Passo 1 157

Passo 2 ....157

Passo 3 157

Utilização Wi-Fi....158

REVERSIBILIDADE DA PORTA....159

RESOLUÇÃO DE PROBLEMAS

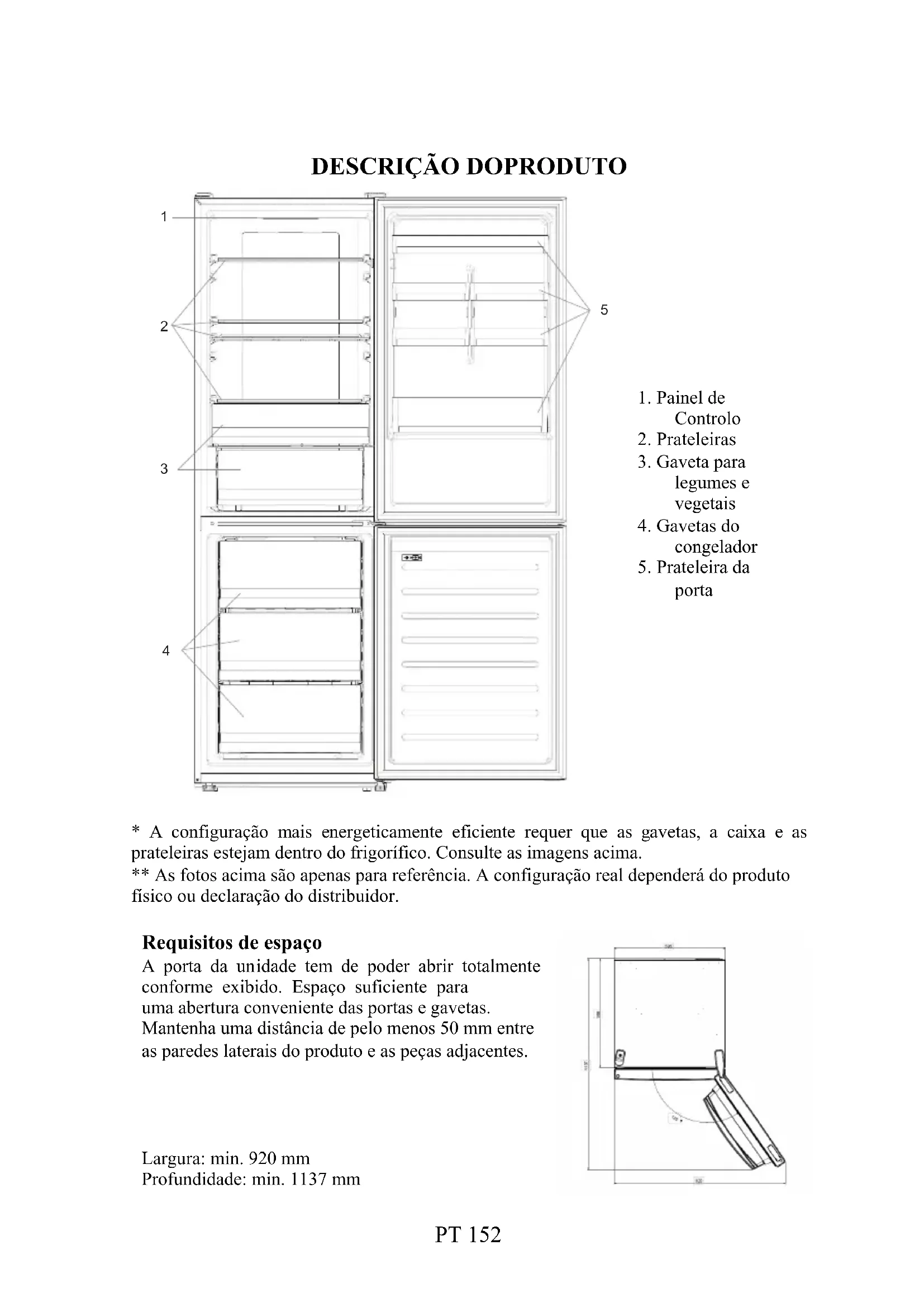

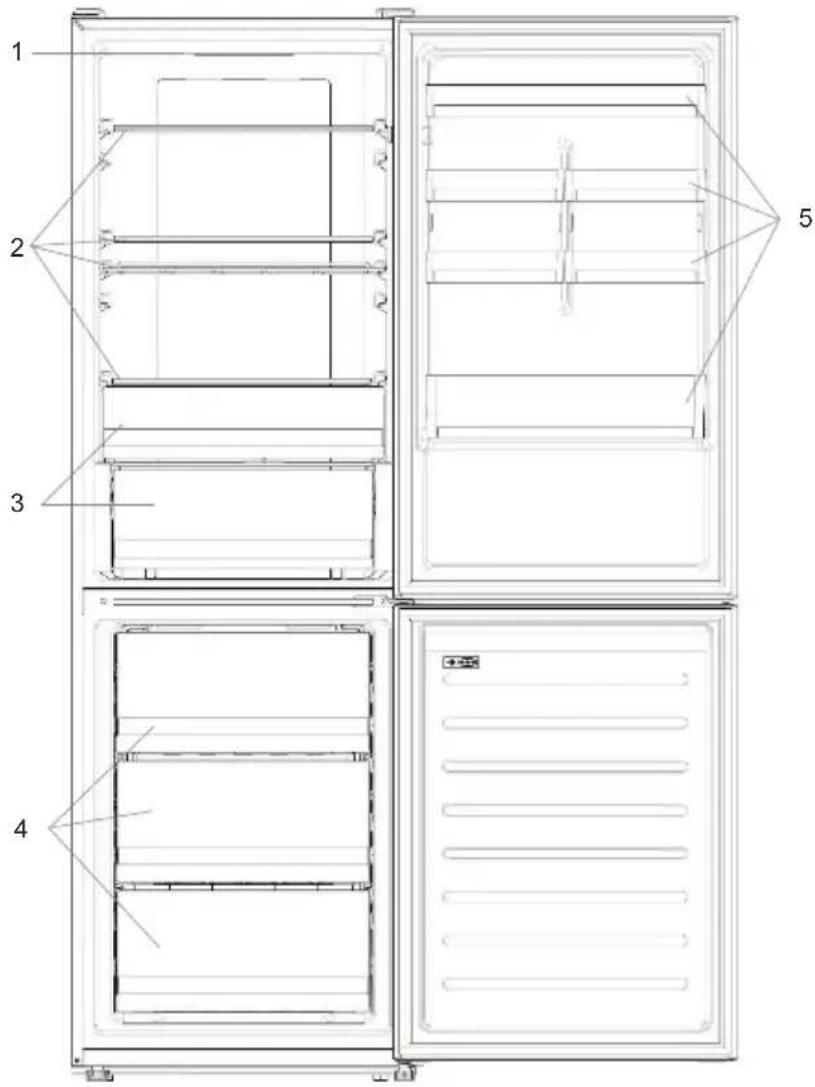

DESCRIÇÃO DOPRODUTO

1. Painel de Controlo
2. Prateleiras
3. Gaveta para legumes e vegetais
4. Gavetas do congelador
5. Prateleira da porta

* A configuração mais energeticamente eficiente requer que as gavetas, a caixa e as prateleiras estejam dentro do frigorífico. Consulte as imagens acima.
** As fotos acima são apenas para referência. A configuração real dependerá do produto físico ou declaração do distribuidor.

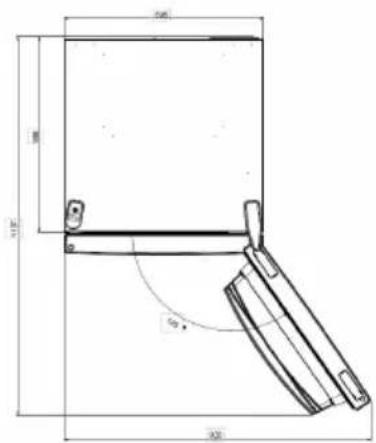

Requisitos de espaço

A porta da unidade tem de poder abrir totalmente conforme exibido. Espaço suficiente para uma abertura conveniente das portas e gavetas. Mantenha uma distância de pelo menos 50 mm entre as paredes laterais do produto e as peças adjacentes.

A. Tecla ON/OFF, utilizada para ligar/desligar o aparelho
B. Tecla Wi-Fi, utilizada para ligar/desligar o Wi-Fi
C. Tecla Mode, utilizada para selecionar a função desejada
D. Tecla TEMP, utilizada para selecionar a temperatura do frigorífico e do congelador

a. Ícone frigorífico/congelador mostra qual a área do aparelho que está selecionada
b. Níveis de temperatura do congelador, mostram qual a temperatura selecionada no congelador
c. Níveis de temperatura do frigorífico, mostram a temperatura selecionada
d. Ícone de temperatura personalizado, mostra se a temperatura foi selecionada pela aplicação
e. Ícone do modo Eco, mostra se o modo eco está ativado
f. Ícone da função Holiday, mostra se a função de férias está ativada
g. Ícone Wi-Fi mostra se o Wi-Fi está a funcionar e o aparelho está conectado

Utilização

• Conecte o aparelho na tomada e este liga-se automaticamente. A temperatura regula-se automaticamente para 4 °C no frigorífico e para -18 °C no congelador.
• Para alterar a temperatura, prima a tecla TEMP durante 5 segundos, um sinal acústico é emitido e o ícone do compartimento selecionado (frigorífico ou congelador), bem como todos os LEDs de temperatura do compartimento correspondente acendem-se durante 2s e após 2s a seleção do compartimento é confirmada. Com o ícone do compartimento selecionado, prima rapidamente a tecla TEMP para alterar a temperatura. Quando a definição aumenta, a luz LED correspondente acende-se. Um sinal acústico é emitido sempre que a tecla TEMP é premida e a temperatura é alterada. Passados 5 segundos a seleção é confirmada. Após 30s sem operação, o ícone frigorífico/congelador apaga-se, enquanto os LEDs das temperaturas selecionadas permanecem acesos. Quando a tecla TEMP é tocada novamente, o ícone do último compartimento selecionado (Frigorífico

ou Congelador) acende-se.

- Em caso de falha de energia, o último nível de arrefecimento definido é reposto

- Para restaurar a configuração padrão, prima longamente a tecla Temp e clique na tecla ON/OFF 5 vezes (em 5 segundos)

- Sob condições normais de funcionamento (na primavera e no outono), recomenda-se a regulação da temperatura para 4 °C. No verão quando a temperatura ambiente é alta, recomenda-se regular a temperatura para 6 \~ 8 °C, de modo a garantir a temperatura do frigorífico e do congelador e reduzir o tempo de funcionamento contínuo do frigorífico; e no inverno quando a temperatura ambiente é baixa, recomenda-se definir a temperatura para 3\~4 °C para evitar o início/paragem frequentes do frigorífico.

Temperatura personalizada

A partir da aplicação é possível personalizar a temperatura tanto para o frigorífico quanto para o congelador. A temperatura pode ser ajustada com sensibilidade de 1 °C. É possível selecionar uma temperatura entre 2 °C e 8 °C no frigorífico e de -16 °C a -24 °C no congelador.

Quando a temperatura é selecionada pela aplicação, o ícone de temperatura personalizada acende-se, enquanto todas as luzes LED de temperatura do compartimento afetado se apagam (isto é, se a temperatura do frigorífico for selecionada a partir da aplicação, os LEDs de 2 °C a 8 °C apagam-se. Se a temperatura do congelador for selecionada a partir da aplicação, os LEDs -16 °C a -24 °C estão apagados)

Se apenas uma única área (congelador ou frigorífico) tiver a temperatura personalizada, a seleção de temperatura da outra área não é alterada e a luz LED da temperatura selecionada dessa área permanece acesa. Um sinal acústico é emitido sempre que a temperatura é alterada.

Função Super Cool

Sugere-se ligar a função Super Cool se se tiver de guardar uma grande quantidade de alimentos (por exemplo após uma ida às compras). A função Super Cool acelera o arrefecimento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. Quando a função é ativada, a temperatura do frigorífico é regulada automaticamente para 2 °C.

Como usar a função Super Cool:

• A função pode ser ativada premindo longamente a tecla TEMP para selecionar o compartimento do frigorífico e, em seguida, premindo rapidamente a tecla TEMP até que o led do ícone Super Cool se acenda, ou pode ser ligada a partir da aplicação. Quando a função está ativada, o LED Super Cool está sempre acesso.
• Para sair da função Super Cool, prima a tecla TEMP ou desligue-a a partir da aplicação.
• A função Super Cool termina automaticamente quando a função durou mais de 30 horas.
• Quando o Super Cool termina, o ícone do painel de controlo desliga-se e o nível de arrefecimento previamente definido é reposto.

Nota: A função Super Cool e Super Freeze não pode ser ativada simultaneamente

Função Super Freeze

A função Super Freeze acelera o arrefecimento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. Se se tiver de congelar uma grande quantidade de alimentos, recomenda-se ativar a função Super Freeze 24h antes da utilização. Quando a função é ativada, a temperatura é regulada automaticamente para -24 °C.

Como usar a função Super Freeze:

• A função pode ser lançada premindo longamente a tecla TEMP para selecionar o compartimento do congelador e, em seguida, premindo rapidamente a tecla TEMP até que o led do ícone Super Freeze se acenda, ou pode ser ligado a partir da aplicação. Quando a função está ativada, o LED Super Freeze está sempre acesso.
• Para sair da função Super Freeze, prima a tecla TEMP ou desligue-a a partir da aplicação.
• A função Super Freeze termina automaticamente quando a função durou mais de 50 horas.
• Quando o Super Freeze termina, o ícone do painel de controlo desliga-se e o nível de congelação previamente definido é reposto.

Nota: A função Super Cool e Super Freeze não pode ser ativada simultaneamente

Modo Eco

O modo Eco pode ser ativado para otimizar o desempenho do aparelho, obtendo-se simultaneamente o melhor armazenamento de alimentos. O modo Eco regula automaticamente a temperatura para 5 °C no frigorífico e para -18 °C no congelador Como utilizar o modo Eco:

• A função pode ser ativada a partir do painel de controlo premindo a tecla "mode" até o ícone do modo Eco se acender (um sinal acústico confirma a seleção) ou selecionando a função a partir da aplicação. Com a função ativada, o ícone do modo Eco está sempre aceso.
• Para sair do Eco desligue-o na aplicação ou escolha outra função do painel de controlo.
• Quando o Modo Eco termina, o ícone do painel de controlo apaga-se e os níveis de arrefecimento previamente definido são repostos.

Função Holiday

A função Holiday pode ser usada para reduzir o consumo de energia do aparelho, quando não é usado regularmente. Quando a função é ligada, as luzes LED apagam-se (mesmo se a porta estiver aberta) e desliga o frigorífico, enquanto o congelador continuará a funcionar

normalmente.

Como usar a função Holiday:

• A função pode ser ativada a partir do painel de controlo premindo a tecla "mode" até o ícone do modo Holiday se acender (um sinal acústico confirma a seleção) ou selecionando a função a partir da aplicação. Com a função ativada, o ícone do modo Holiday está sempre aceso.
• Para sair da função Holiday desligue-a na aplicação ou escolha outra função do painel de controlo.
• Quando a função Holiday termina, o ícone do painel de controlo desliga-se e os níveis de arrefecimento previamente definidos são repostos.

Descongelamento

O descongelamento do frigorífico e do congelador é feito automaticamente; nenhuma operação manual é necessária.

HCS

Quando um certo nível de umidade é atingido, as fibras do filtro HCS abrem, fazendo com que a umidade diminua e, em seguida, feche novamente.

Modo demo

Para inserir o modo de demonstração, com o visor desbloqueado, mantenha premida a tecla SET e prima a tecla WiFi 5 vezes dentro de 5 segundos. Para sair do modo de demonstração, execute a mesma operação ou desligue o frigorífico.

Códigos de Erro

- Erro de comunicação

As luzes [-16°C;-18°C;-20°C;-22°C;-24°C] no congelador acendem-se sequencialmente o que significa que houve um erro de comunicação entre o painel de controlo principal e o painel do visor. Por favor, contate a assistência técnica para ajudar a resolver o problema

- Ventilador

As luzes [-16°C;-20°C;-22°C;-24°C] no congelador a piscar simultaneamente significam que a ventoinha não está a funcionar corretamente. Por favor, contate a assistência técnica para ajudar a resolver o problema

CONEXÃO COM A APLICAÇÃO

PROCEDIMENTO DE EMPARELHAMENTO NA APLICAÇÃO

Passo 1

- Faça download da aplicação hOn nas lojas

- Crie a sua conta na aplicação hOn ou faça login se já tiver uma conta

- Siga as instruções de emparelhamento na aplicação hOn

Utilização Wi-Fi

Se o Wi-Fi ainda não estiver configurado, quando o frigorífico é ligado, entra automaticamente no modo de configuração e mantem esse estado durante 30 minutos. O ícone Wi-Fi pisca e o registo do produto pode começar.

• Siga as instruções da aplicação para configurar o Wi-Fi (ver acima)
• Logo que o Wi-Fi esteja configurado e a conexão estabelecida, o ícone Wi-Fi fica acesso e fixo.
• Após 30 minutos sem realizar qualquer operação, o Wi-Fi sai automaticamente do modo de configuração
• Se o Wi-Fi já estiver configurado, será reconectado automaticamente de acordo com as informações de configuração.

Para redefinir o Wi-Fi, prima a tecla Wi-Fi e a tecla SET durante 2s.

Para desligar o Wi-Fi, prima a tecla Wi-Fi durante 3s.

Módulo de rádio - Dados técnicos

Taxa de frequência (OFR)	2400 MHz-2843.5 MHz
Frequências do canal	2412...2472 MHz(tamanho do passo 5 MHz)
Força maxima(EIRP)	100 mW

O tipo de equipamento de rádio está em conformidade com a Diretiva 2014/53/EU.

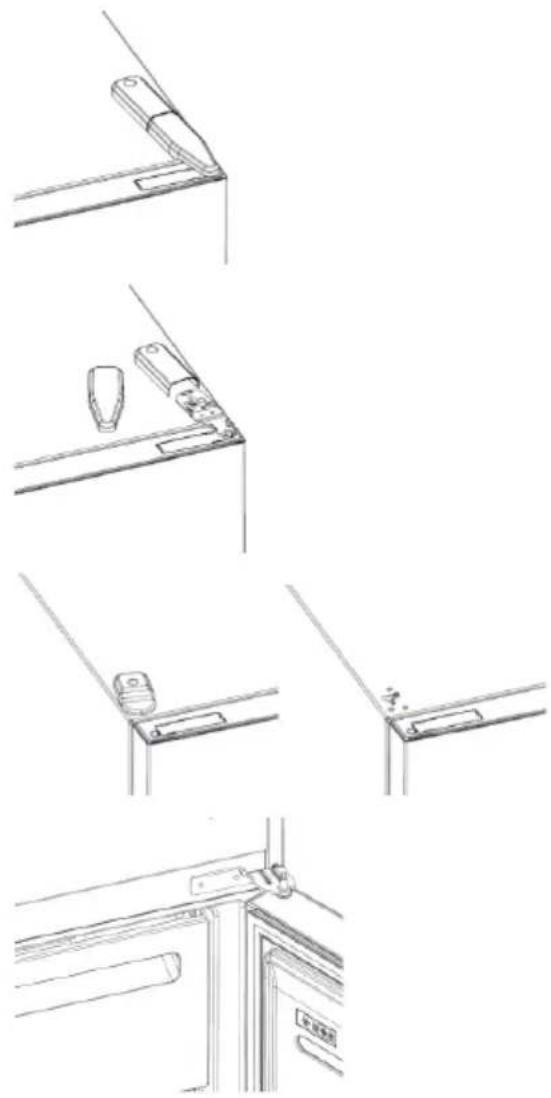

REVERSIBILIDADE DA PORTA

Ferramentas necessárias: Chave de fenda elétrica

1. Retire a cobertura da dobradiça esquerda
2. Desaparafuse a dobradiça superior
3. Retire a cobertura da dobradiça superior (esquerda)
4. Retire a dobradiça do meio

1. Retire a dobradiça inferior
2. Base da dobradiça
3. Montagem da dobradiça central
4. Montar a base da dobradiça superior
5. Montar a cobertura da dobradiça superior

RESOLUÇÃO DE PROBLEMAS

A lâmpada interior não se acende.	Não há eletricidade.	O cabo de alimentação não está devidamente ligado.Verifique se o aparelho está desligado (ver Ajuste de Temperatura).Verifique se a tomada elétrica está a funcionar corretamente (por exemplo, com outro aparelho elétrico).
	O Modo Holiday está ativado.	Desative o modo Holiday.
A temperatura interna do frigorífico e/ou de congelador não é suficientemente fria.	As portas não estão fechadas.	Verifique se as portas e vedantes selam adequadamente.
	As portas são abertas com frequência.	Evite abrir as portas desnecessariamente durante algum tempo.
	Regulação da temperatura incorreta.	Verifique a regulação da temperatura e, se possível, regule uma temperatura mais baixa (ver Regulação da temperatura).
	O frigorífico e/ou o congelador estão demasia cheios.	Aguarde a estabilização da temperatura do frigorífico/congelador.Evite encher excessivamente o frigorífico e ocongelador.
	A temperatura ambiente é demasiado baixa.	Desibque a unidade para um local mais quente ou aqueça a divisão atual.
	Foram colocados artigos quentes.	Deixe sempre arrefecer os produtos antes de os guardar.
A comida congela no frigorífico.	Regulação da temperatura incorreta.	Verifique a regulação da temperatura e, se possível, aumente a temperatura.
	Alimentos em contacto com a parede traseira	Mantenha os alimentos afastados da parede traseira do frigorífico.
O fundo do compartimento do frigorífico est molhado ou há gotas de água.	A mangueira de drenagem pode estar entupic	Limpe a mangueira de drenagem com um pau ou um objeto sem para permitir o escoamento da água.
Presença de gotas de água ou de gelo na parede traseira do frigorífico.	Dependendo da função, formam-se gotas de água ou gelo na parede traseira do frigorífico durante o funcionamento.	Não se trata de um defeito.
	Foram colocados artigos quentes.	Deixe sempre arrefecer os produtos antes de os guardar.
	Existem recipientes de alimentos ou líquidos abertos.	Cubra sempre os alimentos e os líquidos.
	As portas não estão fechadas.	Verifique se as portas e vedantes selam adequadamente.
	As portas são abertas com frequência.	Evite abrir as portas desnecessariamente durante algum tempo.
Presença de água na gaveta dos vegetais	Falta de circulação de ar.	Verifique se o aparelho não está demasiado cheio.
	Demasiada humidade nos legumes e frutas.	Embuhe as frutas e os legumes em materiais plásticos, por exemplo, película aderente, sacos ou recipientes.
O motor funciona continuamente.	As portas não estão fechadas.	Cartifique-se de qua as portas estão fechadas e que os vedantes selam devidamente.
	As portas são abertas frequentemente.	Evite abrir as portas desnecessariamente durante algum tempo.
	A temperatura ambiente é demasiado alta.	Verifique se a temperatura ambiente está dentro do intervalo indicado nas especificações da etiqueta do aparelho.Regule o ecrã do visor/armostato para uma temperatura mais quento.
	O aparelho esteve desligado (sem corrente) durante algum tempo.	Normalmente, o aparelho demora 8 a 12 horas a arrefecer completamente.
A comida congelada está a descongelar.	A temperatura ambiente é demasiado baixa.	Desloque a unidade para um local mais quente ou aqueça a divis atual.
	A porta do congelador não está fechada.	Assegure-se de que a porta está fechada e que o vedante está a isolar devidamente.
Alarme da porta do frigorífico.	O alarme da porta do frigorífico (sinal sonoro) é ativado sempre que a porta é deixada aberta durante mais de 3 minutos.	Evite deixar a porta aberta quando não é necessário. O sinal sont cessa quando a porta é fechada.
O aparelho emite ruídos como gorgolejos, zumbidos, estalidos, rangidos.	Sem avarias. Um motor está a funcionar, por exemplo, uma unidade de refrigeração, uma ventoinha. O refrigerante flui para os tubos. O motor, os interruptores e as electroválvulas e ligados ou desligados.	Não são necessárias ações.
	O aparelho não está colocado sobre um piso nivelado.	Ajuste os pés para nivelar o aparelho.
	O aparelho toca em algum objeto em seu redor.	Remova objetos em redor do aparelho.
O aparelho não arrefece, os indicadores d temperatura e de Iluminação estão acesos	O modo de demonstração está ativado.	Desative o modo DEMO.
Gelo forte e geada no compartimento do congelador.	Os itens não foram devidamente embalados.	Embate sempre bem os objetos.
	Uma porta/gaveta do aparelho não está bem fechada.	Fecha a porta/gaveta.
	A porta/gaveta foi aberta com muita frequênci ou durante muito tempo.	Não abra a porta/gaveta com muita frequênda.
	A junta de vedação da porta/gaveta está suja gasta, fissurada ou não é adequada.	Limpe a junta da porta/gaveta ousubstitua-a por uma nova.
	Algo no interior impede que a porta/gaveta se feche corretamente.	Reposicao as praleiras, praleiras das portas ou redipientes internos para permitir que a porta/gaveta feche.
Os lados do aparelho estão quentes.	Isto é normal.
