MANUAL DE UTILIZADOR ORC71 Orima

Obrigado por escolher este produto. Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico Orima Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura. Ícone Título Descrição NOTA Risco de lesão grave ou morte RISCO DE CHOQUE ELÉTRICO Tensão perigosa INCÊNDIO Risco de incêndio ATENÇÃO Risco de lesão ou danos materiais IMPORTANTE/NOTE Informações quanto à operação correta do sistema Leia as instruções. Superfície quentePT - III ÍNDICE

1. INSTRUÇÕES DE SEGURANÇA ...................................................................... 3

• 1.1. Segurança Elétrica p. 3
• 1.2. Segurança infantil p. 4
• 1.3. Segurança do Produto p. 5
• 1.4. Utilização Correta p. 6
• 1.5. Instalação em cima de uma Máquina de Lavar Roupa p. 7

2. INSTALAÇÃO .................................................................................................... 9

2.1. Ligação à Alimentação de Água (com mangueira de drenagem opcional) ..... 9

5.1.1. Botão giratório de seleção de programa .................................................... 13

5.1.2. Indicador eletrónico e funções adicionais................................................... 13

5.2. Seleção de programa e tabela de consumo .................................................. 14

5.3. Informação sobre a luz do tambor ................................................................. 17

10.1. Informações de embalagem ........................................................................ 26

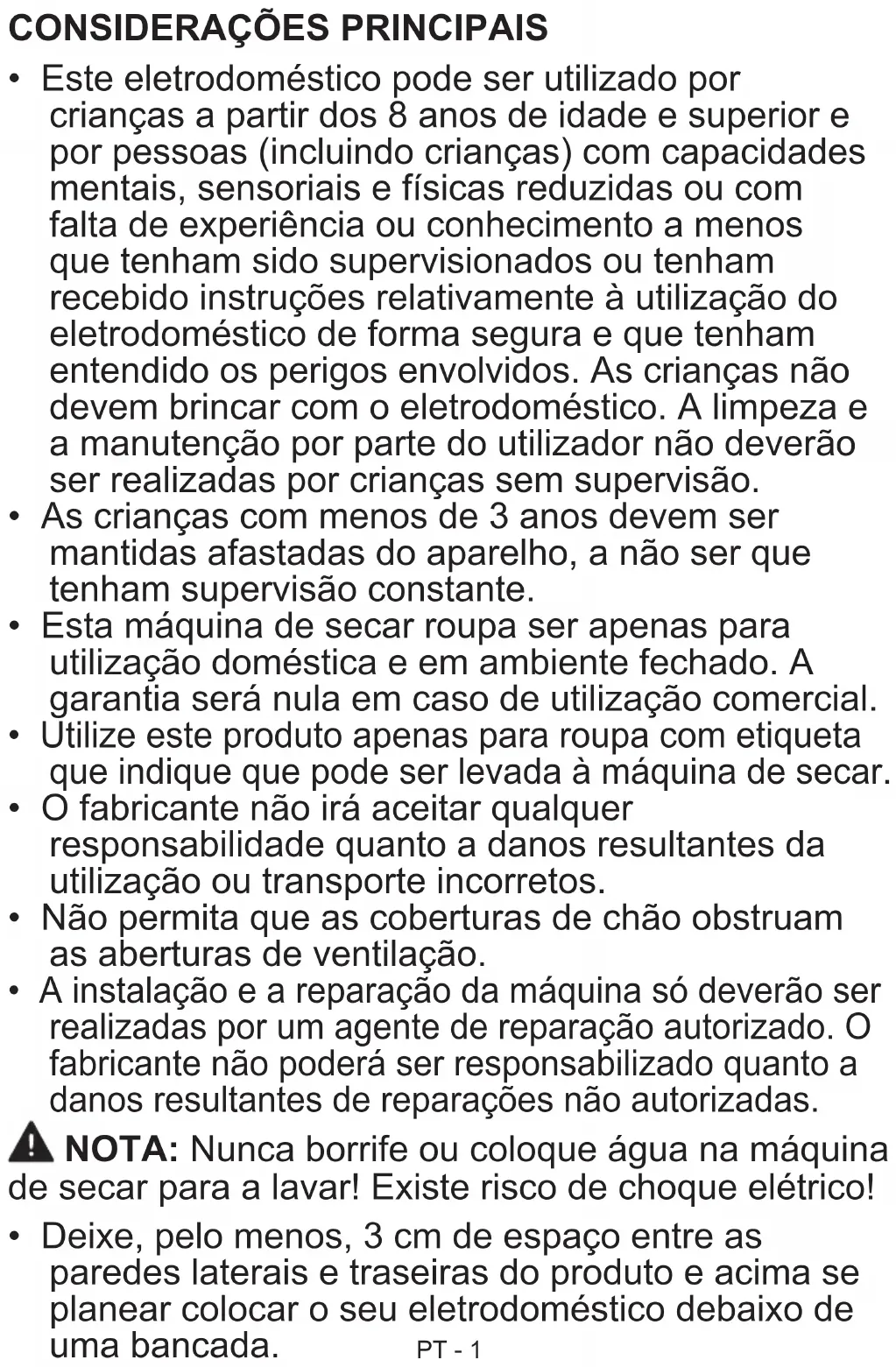

• Este eletrodoméstico pode ser utilizado por crianças a partir dos 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico de forma segura e que tenham entendido os perigos envolvidos. As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão.

• As crianças com menos de 3 anos devem ser mantidas afastadas do aparelho, a não ser que tenham supervisão constante.

• Esta máquina de secar roupa ser apenas para utilização doméstica e em ambiente fechado. A garantia será nula em caso de utilização comercial.

• Utilize este produto apenas para roupa com etiqueta que indique que pode ser levada à máquina de secar.

• O fabricante não irá aceitar qualquer responsabilidade quanto a danos resultantes da utilização ou transporte incorretos.

• Não permita que as coberturas de chão obstruam as aberturas de ventilação.

• A instalação e a reparação da máquina só deverão ser realizadas por um agente de reparação autorizado. O fabricante não poderá ser responsabilizado quanto a danos resultantes de reparações não autorizadas. NOTA: Nunca borrife ou coloque água na máquina de secar para a lavar! Existe risco de choque elétrico!

• Deixe, pelo menos, 3 cm de espaço entre as paredes laterais e traseiras do produto e acima se planear colocar o seu eletrodoméstico debaixo de uma bancada.PT - 2

• A montagem/desmontagem para instalação debaixo de bancada, se necessária, deverá ser realizada por um agente de serviço autorizado.

• Antes da instalação, verique o produto quanto a danos visíveis. Nunca instale ou opere um produto danicado.

• Mantenha animais de estimação longe da máquina de secar.

• Amaciadores de roupa, ou produtos similares, deverão ser utilizados de acordo com as instruções do fabricante.

• Remova todos os objetos dos bolsos como por exemplo, isqueiros e fósforos.

• O eletrodoméstico não deverá ser instalado através de uma porta fechada, uma porta deslizante ou uma porta com dobradiça do lado oposto ao da máquina de secar, se evitar que a porta seja totalmente aberta.PT - 3

1. INSTRUÇÕES DE SEGURANÇA

Esta secção contém instruções de segurança que o irão ajudar a proteger-se do risco de lesões físicas ou danos materiais. Qualquer falha em seguir estas instruções irá anular a garantia. 1.1. Segurança Elétrica

• O eletrodoméstico não deverá ser fornecido através de um dispositivo de ativação externo, como por exemplo, um temporizador ou ligado a um circuito que seja ligado e desligado através de um utilitário.

• Não toque na tomada elétrica com as mãos molhadas. Puxe sempre a tomada para desligar o produto, caso contrário, existirá risco de choque elétrico.

• Ligue a máquina de secar a uma tomada com proteção de fusível. Peça a um eletricista qualicado que faça a instalação da ligação a terra. A nossa empresa não se responsabiliza por danos/perdas resultantes da utilização da máquina de secar sem uma ligação a terra tal como exigido pelas regulamentações locais.

• A tensão e a proteção de fusível permitida são indicadas na placa identicadora. (Para o tipo de placa, consulte DESCRIÇÃO DO APARELHO)

• Os valores de tensão e frequência indicados na placa identicadora deverão ser iguais à tensão principal e ao valor de frequência na sua casa.

• Desligue a sua máquina de secar quando esta não for utilizada durante um longo período de tempo e antes da instalação, manutenção, limpeza e reparação, caso contrário, a máquina de secar poderá car danicada.

• A tomada elétrica deverá estar sempre acessível após a instalação. Uma cha/cabo elétrico danicado poderão causar um incêndio ou dar-lhe um choque elétrico. Quando danicado deve ser substituído, isto só deverá ser realizado por pessoal qualicado.PT - 4 De modo a evitar o risco de incêndio ou choque elétrico, não utilize extensões, multitomadas ou adaptadores para ligar a máquina de secar à alimentação principal. 1.2. Segurança infantil

• Este eletrodoméstico não deverá ser utilizado por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico por parte de uma pessoa responsável pela sua segurança.

• Este eletrodoméstico pode ser utilizado por crianças a partir dos 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico de forma segura e que tenham entendido os perigos envolvidos. As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão.

• Não deixe que crianças quem sozinhas perto da máquina.

• As crianças poderão fechar-se na máquina e isto resulta em perigo de morte.

• Não deixe que crianças toquem na porta de vidro durante o funcionamento. A superfície poderá car muito quente e poderá causar danos na pele.

• Mantenha o material da embalagem longe de crianças.

• Poderão ocorrer envenenamento e irritação se detergente ou materiais de limpeza forem consumidos ou entrarem em contacto com os olhos ou a pele.

• Mantenha os materiais de limpeza fora do alcance das crianças. Os produtos elétricos são perigosos para as crianças.

• Mantenha crianças afastadas do eletrodoméstico quando o mesmo estiver a ser utilizado.PT - 5

• Para evitar que crianças interrompam o ciclo da máquina de secar, pode utilizar o bloqueio infantil para evitar quaisquer alterações no programa de funcionamento.

• Não deixe que crianças se sentem ou subam para dentro do produto. 1.3. Segurança do Produto Devido ao risco de incêndio, os seguintes itens e produtos de lavandaria NUNCA devem ser secos na máquina de secar:

• Não seque itens não lavados na máquina de secar.

• Itens que estejam sujos com substâncias como óleo de cozinha, acetona, álcool, gasolina, querosene, removedores de nódoas, aguarrás, ceras e removedores de ceras deverão ser lavados em água quente com uma quantidade extra de detergente antes de serem secos no tambor.

• A limpeza de tecidos e tapetes que tenham resíduos de agentes de limpeza inamáveis ou acetona, gasolina, petróleo, removedores de nódoas, aguarrás, cera, removedor de cera ou químicos.

• Roupa que tenha resíduos de lacas, acetona ou substâncias similares.

• Manusear a máquina de secar em ambientes que contenham farinha ou esponja poderá causar explosão.PT - 6 ATENÇÃO: Roupa interior que contenha reforços de metal não deverá ser colocada na máquina de secar. A máquina de secar poderá car danicada se os reforços de metal se soltarem e partirem durante a secagem. 1.4. Utilização Correta ATENÇÃO: Nunca páre uma máquina de secar roupa antes do nal do ciclo de secagem a menos que todos os itens sejam rapidamente removidos e espalhados para que o calor seja dissipado. ATENÇÃO: Certique-se de que animais de estimação não entram na máquina de secar. Verique o interior da máquina de secar antes de a utilizar. ATENÇÃO: O super aquecimento das roupas dentro da máquina de secar pode ocorrer se cancelar o programa ou na eventualidade de uma falha elétrica enquanto a máquina está a funcionar. Esta concentração de calor pode criar autocombustão, portanto, ative sempre o programa Reatualizar para refrigerar ou remover, rapidamente, toda a roupa da máquina de secar de modo a pendurá-la e a dissipar o calor.

• Utilize a máquina de secar apenas para secagem doméstica e para secar tecidos com uma etiqueta que indique que são adequados para serem secos. Todas as outras utilizações estão fora do âmbito de utilização e são proibidas.

• A garantia será nula em caso de utilização comercial.

• Este eletrodoméstico foi criado para ser utilizado apenas dentro de residências domésticas e deverá ser colocado numa superfície estável e direita.

• Não se encoste ou sente-se na porta da máquina de secar. A máquina de secar pode cair.

• Para manter uma temperatura que não danique a roupa (por exemplo, para evitar que a roupa pegue fogo), um processo de refrigeração começa após o processo de aquecimento. Depois disto, o programaPT - 7 termina. No nal do programa, remova sempre a roupa rapidamente. ATENÇÃO: Nunca utilize a máquina de secar sem um ltro de cotão ou com um ltro de cotão danicado.

• Os ltros de cotão deverão ser limpos após cada utilização como indicado em Limpeza do ltro de cotão.

• Os ltros de cotão deverão ser secos após uma limpeza húmida. Os ltros húmidos poderão causar avarias durante o processo de secagem.

• A acumulação de cotão não deverá ser permitida em volta da máquina de secar (não aplicável para eletrodomésticos com intenção de serem ventilados para o exterior do edifício) IMPORTANTE: O espaço entre a máquina de secar e o chão não deverá ser reduzida com objetos como por exemplo, carpetes, madeira ou painel, caso contrário, entrada de ar suciente na máquina não pode ser assegurada.

• Não instale a máquina de secar em divisões onde existe risco de congelamento. Temperaturas de congelamento afetam, negativamente, o desempenho das máquinas de secar. A condensação que congela na bomba e na mangueira poderá causar danos. 1.5. Instalação em cima de uma Máquina de Lavar Roupa ATENÇÃO: Uma máquina de lavar não pode ser colocada sobre a máquina de secar. Tome atenção aos avisos abaixo aquando da instalação da máquina de secar em cima de uma máquina de lavar. ATENÇÃO: A máquina de secar só pode ser colocada sobre máquinas de lavar a roupa que tenham a mesma capacidade ou superior.PT - 8

• Para utilizar a máquina de secar sobre uma máquina de lavar, uma peça de xação deverá ser utilizada entre os dois produtos. A peça de xação deverá ser anexada por um Fornecedor de Serviço Autorizado.

• Quando a máquina de secar é colocada sobre uma máquina de lavar, o peso total destes produtos poderá atingir cerca de 150 quilogramas (quando carregadas). Coloque os produtos numa base sólida que tenha capacidade de suporte de carga! Tabela de Instalação Adequada para Máquina de Lavar e Máquina de Secar Máquina de Secar (Profundidade) Máquina de Lavar 37-41 cm 42-45 cm 46-49 cm 50-56 cm 57-63 cm 52,5 cm X 56 cm X X 61 cm X X X 64 cm X X X X (Para informações de profundidade, consulte 7. Especicações Técnicas) De modo a colocar a máquina de secar sobre uma máquina de lavar, um kit de empilhamento especial é necessário como extra opcional. Por favor, contacte o serviço de atendimento ao cliente para aquisição. As instruções de montagem serão fornecidas juntamente com o kit de empilhamento Declaração de Conformidade CE Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados. Eliminação do Produto Antigo Este produto cumpre com a Diretiva WEEE da UE (2012/19/EU). Este produto acarreta o símbolo de classicação para resíduos de equipamento elétrico e eletrónico (WEEE). Este símbolo, que pode ser encontrado no produto ou na placa de informações, indica que o produto não deverá ser eliminado juntamente com outros resíduos domésticos no nal da sua vida útil de serviço. Para evitar potenciais perigos advindos de uma eliminação de resíduos descontrolada no ambiente e na saúde humana, por favor, guarde este produto separado de outros tipos de resíduos e, para evitar a reutilização sustentável de recursos materiais, certique-se de que é reciclado de forma adequada. Contacte o seu revendedor ou autoridades locais para obter informações sobre como e onde poderá levar o produto para uma reciclagem amiga do ambiente. Este produto não pode ser misturado com outros resíduos comerciais para reciclagem.PT - 9

• Antes de contactar o Fornecedor de Serviço Autorizado para a instalação da máquina de secar, verique as informações no manual do utilizador para se certicar que a instalação elétrica e a saída de água são as adequadas. Se não forem, contacte um eletricista qualicado e um canalizador para que se realizem os ajustes necessários.

• É da responsabilidade do cliente preparar o local de instalação da máquina de secar, e ainda a eletricidade e a instalação de águas residuais. Antes da instalação, verique a máquina de secar quanto a danos. Se estiver danicada, não a instale. Produtos danicados poderão pôr em perigo a sua saúde.

• Instale a máquina de secar numa superfície estável e plana.

• Ponha a máquina de secar num ambiente livre de pó onde a ventilação de ar for boa.

• O espaço entre a máquina de secar e o chão não deverá ser reduzida com objetos como por exemplo, carpetes, madeira

• Não bloqueie as grelhas de ventilação encontradas no rodapé da máquina de secar.

• O eletrodoméstico não deverá ser instalado através de uma porta fechada, uma porta deslizante ou uma porta com dobradiça do lado oposto ao da máquina de secar, de forma a bloquear a abertura total da porta da máquina de secar.

• Assim que a máquina estiver instalada, as ligações deverão permanecer estáveis. Aquando da instalação da máquina de secar, certique-se de que a superfície traseira não está encostada a nada (por exemplo, torneira, tomada).

• A temperatura operativa da máquina de secar é de +5 °C a +35 °C. Se manuseada fora deste limite de temperatura, o desempenho da máquina de secar será negativamente afetada e o produto cará danicado.

• Tenha cuidado aquando do transporte do produto uma vez que é pesado. Utilize sempre luvas de segurança.

• Instale sempre o produto colocado contra a parede.

• A superfície traseira do produto deverá ser colocada contra a parede.

• Quando o produto for colocado numa superfície estável, utilize um nível para vericar se está totalmente estável. Se não estiver, ajuste os pés até que quem assentes. Repita este processo sempre que mudar o produto de lugar.

• Não coloque a máquina de secar em cima de um o elétrico. 2.1. Ligação à Alimentação de Água (com mangueira de drenagem opcional) Em produtos com unidade de condensador, a água acumula-se no depósito de água durante o processo de secagem. Deverá esvaziar a água acumulada após cada processo de secagem. Ao invés de esvaziar, periodicamente, o depósito de água, poderá também utilizar a mangueira de drenagem de água fornecida com o produto para drenar, diretamente, a água para o exterior.

1. Puxe e retire a extremidade da mangueira

na traseira da máquina de secar. Não utilize quaisquer ferramentas para retirar a mangueira.

2. Encaixe uma extremidade da mangueira de

descarga de água, fornecida com o produto, na ranhura a partir da qual removeu a mangueira.

3. Fixe a outra extremidade da mangueira de

descarga de água diretamente para a saída de água ou lavatório. ATENÇÃO: A mangueira deverá ser ligada de forma a que não se desloque. Se a mangueira saltar durante a descarga de água, poderá haver uma inundação na sua casa. IMPORTANTE: O revestimento de descarga de água deverá ser instalado a uma altura de um máximo de 80 cm. IMPORTANTE: A mangueira de descarga de água não deverá ser dobrada entre a saída e o produto, dobrada ou pisada.

• Para a máquina de secar funcionar com menos ruído e vibração, deverá estar estável e equilibrada nos pés. Ajuste os pés para assegurar que o produto está equilibrado.

• Rode os pés para a direita e para a esquerda até que a máquina de secar esteja nivelada e estável. IMPORTANTE: Nunca remova os pés ajustáveis. 2.3. Ligação Elétrica ATENÇÃO: Existe risco de incêndio e choque elétrico.

• A sua máquina de secar está denida para 220-240 V e 50 Hz.

• O cabo principal da máquina de secar está equipado com uma tomada especial. Esta tomada deverá ser ligada a uma tomada de terra protegida por um fusível de 16 amperes como indicado na placa identicadora. A classicação de corrente de fusível da linha elétrica onde a saída deverá também ser de 16 amperes. Consulte um eletricista qualicado se não tiver uma tomada ou fusível.

• A nossa empresa não poderá ser responsabilizada quanto a danos resultantes da utilização sem ligação a terra.

MPORTANTE: Operar a sua máquina em valores de tensão baixa irá encurtar a vida de serviço e diminuir o desempenho da sua máquina. 2.4. Instalação debaixo de Bancada

• Deixe, pelo menos, 3 cm de espaço entre as paredes laterais e traseiras do produto e a parte inferior da bancada aquando da instalação do seu produto debaixo da bancada.

• A montagem/desmontagem para instalação debaixo de bancada, se necessária, deverá ser realizada por um agente de serviço autorizado.

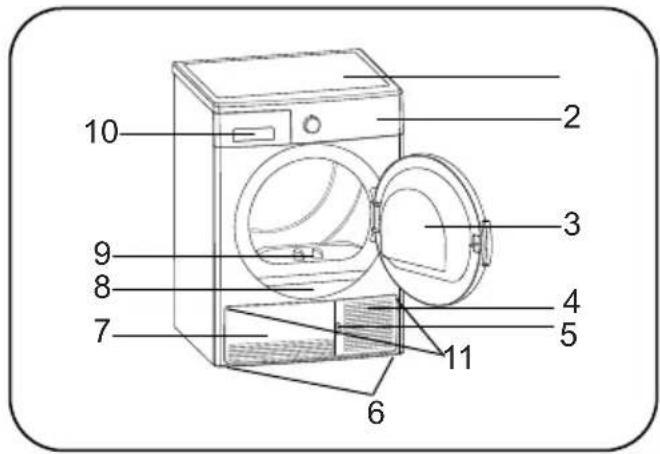

3. DESCRIÇÃO DO APARELHO

11. Grelhas de ventilação

4.1. Separar a roupa a ser seca Siga as instruções nas etiquetas da roupa a ser seca. Seque apenas os itens têm uma indicação/símbolo que indica “pode ser seco numa máquina de secar”.

• Não manuseie o produto com quantidades de carga e tipos de roupa para além dos indicados em 4.3. Capacidade de carga. Adequado para secar na máquina Não necessita de ser passado a ferro Secagem sensível/ delicada Não adequado para secar na máquina de secar Não secar Não limpar a seco Em qualquer temperatura A temperaturas altas A temperaturas médias A temperaturas baixas Térmico Pendurar para secar Separar para secar Pendurar húmido para secar Espalhar à sombra para secar Adequado para limpeza a seco Não secar tecidos nos, multicamada ou de camada espessa em conjunto uma vez que secam em diferentes níveis. Por esta razão, seque as roupas juntas que tenham a mesma estrutura e tipo de tecido. Desta forma, poderá obter um resultado de secagem equilibrado. Se achar que a sua roupa ainda está molhada, pode selecionar um programa de tempo para secagem adicional.PT - 12 4.3. Capacidade de carga Siga as instruções na “tabela de consumo e seleção de programa”. (Consultar:

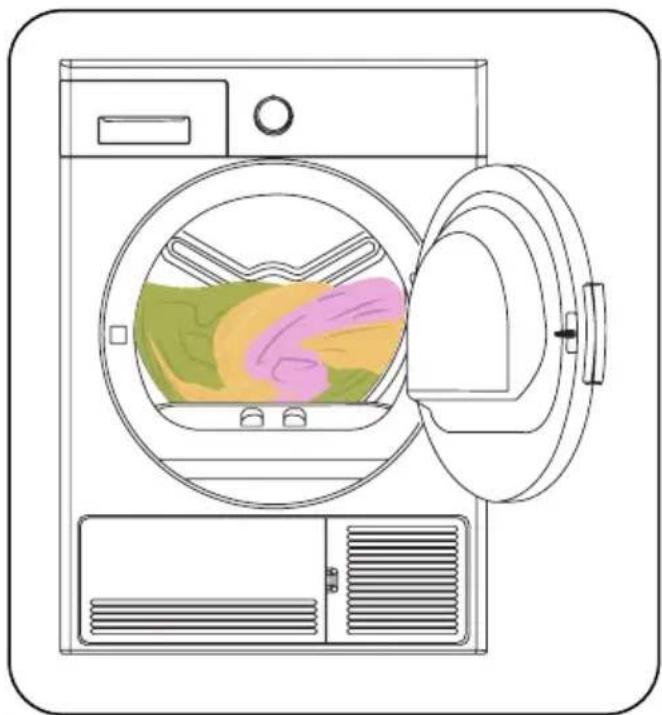

5.2 Seleção de programa e tabela de

consumo). Não carregue o produto com mais roupa do que os valores de capacidade especicados na tabela. IMPORTANTE: Não é recomendável que carregue a máquina de secar com mais roupa do que a quantidade indicada na imagem. Quando estiver sobrecarregada, o desempenho de secagem da máquina de secar irá diminuir e a máquina de secar e a roupa poderão car danicadas. Roupa Peso de carga seca (gr) Roupa de cama (dupla) 725 Fronha de almofada 240 Toalha de banho 700 Toalha de rosto 225 Camisa 190 Camisa de algodão 200 Ganga 650 Tecido - Calças gabardine 400 T-shirt 120 IMPORTANTE: Tecidos delicados, tecidos bordados, tecidos de lã/seda, roupas fabricadas em tecidos caros e delicados, roupas térmicas e cortinas de tule não podem ir à máquina de secar. 4.2. Preparar a roupa a ser seca Risco de explosão e incêndio! Remova todos os objetos dos bolsos como por exemplo, isqueiros e fósforos. ATENÇÃO: O tambor da máquina de secar e os tecidos poderão ser danicados.

• As roupas que poderão car presas durante o processo de lavagem. Separe-as umas das outras antes de as colocar na máquina de secar.

• Remova todos os objetos nos bolsos das roupas e aplique o seguinte:

• Ate cintos de tecido, rendas de avental, etc. umas com as outras ou utilize um saco de lavagem.

• Feche fechos, velas e prendedores, aperte botões de revestimento.

• Para obter um melhor resultado de secagem, organize a roupa de acordo com o tipo de tecido e programa de secagem.

• Retive clipes e outras partes de metal similares das roupas.

• Bens de tecidos como por exemplo, t-shirts e roupas tricotadas geralmente encolhem na primeira secagem. Utilize o programa de proteção.

• Não seque sintéticos em demasia. Isto irá causar rugas.

• Quando lavar a roupa a ser seca, ajuste a quantidade de amaciador de acordo com os dados do fabricante da máquina de lavar.PT - 13

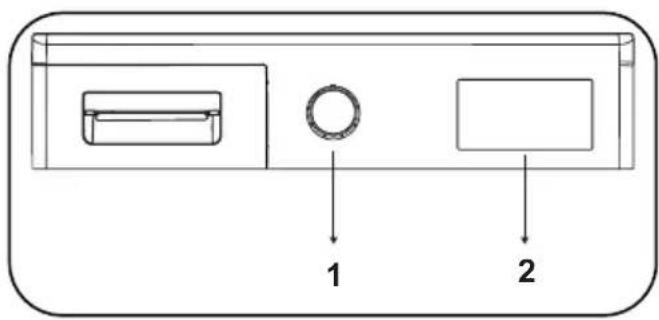

1. Botão giratório de seleção de programa

2. Indicador eletrónico e funções adicionais

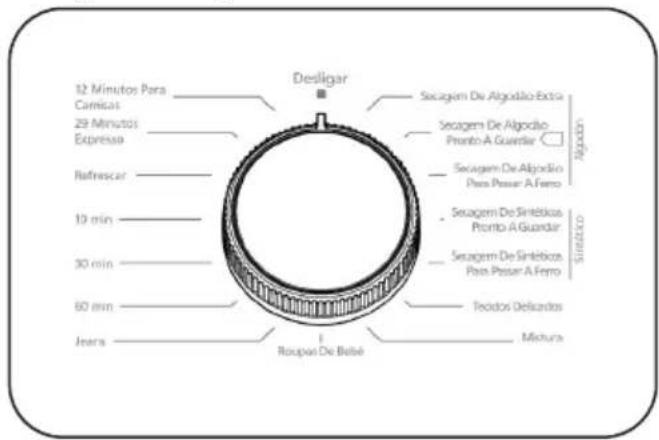

5.1.1. Botão giratório de seleção de

programa Utilize o botão giratório de seleção de programa para selecionar o programa de secagem desejado

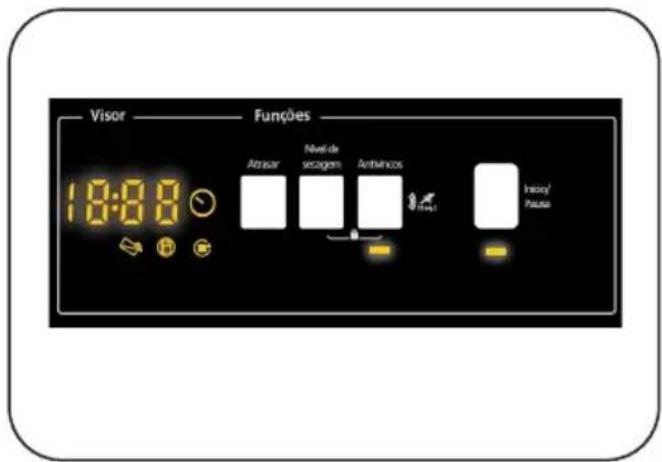

5.1.2. Indicador eletrónico e funções

adicionais Símbolos do visor: Indicador de aviso de depósito de água Indicador de aviso de limpeza de ltro de cotão Indicador de aviso de limpeza de condensador Indicador de níveis de secagem: Secagem: Refrigeração Fim

• Os indicadores eletrónicos indicam o progresso de um programa a funcionar. No início de cada nível do programa, o LED do indicador relevante acende e o LED do passo completo apaga-se.PT - 14 5.2. Seleção de programa e tabela de consumo Prima o botão Start/Pause para iniciar o programa. O LED Start/Pause que indica que o programa se iniciou e o LED de secagem irão acender. Programa Carga (kg) Lavagem máquina velocidade de centrifugação Quantidade aproximada da humidade restante Duração (minutos) Secagem extra de algodão 7 1000 60% 128 Secagem em armário algodão 7 1000 60% 125 Passar a ferro a seco algodão 7 1000 60% 95 Secagem em armário sintéticos 3,5 800 40% 44 Secar com ferro sintéticos 3,5 800 40% 35 Delicado 2 600 50% 39 Mistura 4 1000 60% 82 Baby care 3 1000 60% 60 Ganga 4 1000 60% 83 60 min. - - - 60 30 min. - - - 30 10 min. - - - 10 Refrescar - - - 10 Express 29' 2 1200 50% 29 Camisas 12' 0.5 1200 50% 12 Valores de consumo de energia Programa Carga (kg) Lavagem máquina velocidade de centrifugação Quantidade aproximada da humidade restante Valores de consumo de energia (kWh) Secagem em armário algodão 7 1000 60% 4.18 Passar a ferro a seco algodão 7 1000 60% 3.40 Secagem em armário sintéticos 3,5 800 40% 1.42 Consumo de energia em “modo o󰀨” P

(W) 0,5 Consumo de energia em “modo on” P

(W) 1,0 O programa de secagem de armário de algodão é o programa de secagem padrão que pode ser utilizado com meia carga ou carga total e para o qual as informações são indicadas na etiqueta e no recibo do produto. Este programa é o programa de maior eciência energética para secar roupas de algodão húmidas. *Programa padrão de identicação de energia (EN 61121:2013)PT - 15 Todos os valores na tabela foram determinados de acordo com o padrão EN 61121:2013 Os valores de consumo poderão variar dos valores na tabela dependendo do tipo de ciclo, velocidade de centrifugação, condições ambientais e valores de tensão.

5.2.1. Funções auxiliares

A tabela que resume as opções que podem ser selecionadas nos programas é indicada abaixo. Opção Descrição Antirrugas Se selecionar a opção “antirrugas” e não abrir a porta da máquina de secar no nal do programa, a fase antirrugas de 1 hora irá passar para 2 horas. Após selecionar a opção antirrugas, irá ouvir um sinal sonoro. Pode premir o mesmo botão novamente para cancelar a opção. Se abrir a porta ou premir a tecla Start/Pause enquanto o passo antirrugas está a decorrer, o dito passo irá ser cancelado. Arranque retardado Pode atrasar a hora de arranque do programa selecionando a opção 3 horas, 6 horas ou 9 horas. Pode ativar o tempo de atraso desejado premindo o botão Start/Pause. Quando o tempo termina, o programa selecionado irá iniciar automaticamente. Durante o tempo de atraso, as opções compatíveis com o programa podem ser ativadas/desativadas. Final de Cancelamento de Alarme de Ciclo No nal do programa, a máquina de secar irá emitir um sinal sonoro. Para cancelar este aviso, prima e mantenha premido o botão “Opção de Secagem Delicada” durante 3 segundos. Quando premir esta tecla, irá ouvir um sinal sonoro que indica que a opção foi cancelada e o produto não irá emitir um sinal sonoro quando o programa terminar. Bloqueio Infantil Existe uma opção de bloqueio para crianças para evitar alterações ao uxo do programa quando são pressionadas teclas durante o programa. Para ativar a funcionalidade de bloqueio para crianças, o utilizador deve premir simultaneamente os botões “Nível de secagem” e “Antivincos” durante 3 segundos. Quando o bloqueio para crianças for ativado, todos os outros botões são desativados. O bloqueio para crianças não é desativado automaticamente no nal do programa. Para desativar o bloqueio para crianças no nal do programa, dena o botão de seleção de programas para a posição “Desligar”. Em seguida, coloque o botão de seleção de programas na primeira posição. O bloqueio para crianças continua ativo. Para desativar o bloqueio para crianças, o utilizador deve premir simultaneamente os botões “Nível de secagem ” e “Antivincos” durante 3 segundos. Durante a ativação/desativação do bloqueio para crianças, surge no visor a indicação “CL” durante 2 segundos e é emitido um aviso sonoro. Aviso: quando o produto se encontra em funcionamento ou o bloqueio para crianças está ativo, se rodar o botão de seleção de programa será emitido um aviso sonoro e a indicação “CL” será apresentada no visor durante 2 segundos e, em seguida, desaparece. Se rodar o botão de seleção de programas é emitido um aviso sonoro. Mesmo que dena o botão de programa para outro programa, o programa anterior irá continuar em execução. Para selecionar um novo programa, deve desativar o bloqueio para crianças e denir o botão de seleção de programas.PT - 16

5.2.2. Iniciar o programa

O LED Start/Pause irá piscar durante a seleção de programa. Prima o botão Start/Pause para iniciar o programa. O LED Start/Pause que indica que o programa se iniciou e o LED de secagem irão acender. Programa Descrição Secagem Extra de Algodão Este programa seca tecidos espessos e multicamada, como por exemplo, toalhas de algodão, roupa de cama, fronhas de almofada, roupões a uma alta temperatura para permitir que os coloque no armário. Secagem em armário algodão Este programa seca pijamas de algodão, roupa interior, roupa de mesa, etc. para permitir que os coloque no armário. Passar a ferro a seco algodão Este programa seca roupa de algodão para a preparar para passar a ferro. A roupa removida da máquina estará molhada. Secagem em armário sintéticos Este programa seca tecidos sintéticos, como por exemplo, camisas, t-shirts, blusas, a temperatura baixa quando comparado com o programa de algodão para permitir que os coloque no armário. Secar com ferro sintéticos Este programa seca tecidos sintéticos, como por exemplo, camisas, t-shirts, blusas, a temperatura baixa quando comparado com o programa de algodão para os preparar para passar a ferro. A roupa removida da máquina estará molhada. Delicado Este programa seca roupas nas como camisas, blusas e roupa de seda a baixa temperatura para os preparar para vestir. Mistura Este programa seca roupa de mistura de algodão e sintéticos que não debotam de modo a torná-los prontos a vestir. Baby care Este programa seca roupa de criança delicadas a baixa temperatura de modo a torná-las prontas a vestir. Ganga Este programa é utilizado para secar ganga. Programas de Tempo Para alcançar o nível de secagem necessário a baixa temperatura, pode utilizar os programas temporizados de 10 min, 30 min e 60 min. Independentemente do nível de secagem, o programa pára na hora desejada. Refrescar Este programa refrescar a ventilação durante 10 minutos sem aplicar calor para ajudar a refrescar as suas roupas. Express 29' 2 kg de camisas de algodão de rotação em alta velocidade na máquina de lavar são secas em 29 minutos. Camisas 12' 2 a 3 camisas prontas para serem passadas a ferro em 12 minutos. IMPORTANTE: Não abra a porta de carga enquanto o programa está a funcionar. Se tiver que abrir a porta, não a mantenha aberta durante um longo período.PT - 17

5.2.3. “Modo de poupança de energia

Se durante a seleção do programa não premir nenhum botão durante 15 minutos, a máquina de lavar muda para o modo de poupança de energia para reduzir o consumo de energia. O LED “nal” irá piscar, cando aceso durante 0,5 segundos e desligado durante 3 segundos. Para selecionar um programa e iniciá-lo, é necessário desligar e voltar a ligar a máquina.”

5.2.4. Indicadores de progresso do

programa O indicador de acompanhamento de programa indica o progresso de funcionamento de programa. No início de cada nível do programa, o LED do indicador relevante acende e o LED do passo completo apaga-se. Secagem:

• Permanece ligada durante todo o processo de secagem até que o nível de secagem atinja “Refrigeração”. Refrigeração:

• Acende quando o nível de secagem atinge “Refrigeração” e permanece ligado até ao próximo passo. Fim:

• Acende no nal do programa. Durante o programa Se abrir a porta quando o programa está a correr, o produto irá passar para modo standby. Assim que a porta tiver sido fechada, prima a tecla Start/Pause para continuar o programa. Não abra a porta de carga enquanto o programa está a funcionar. Se tiver que abrir a porta, não a mantenha aberta durante um longo período. Fim de programa Assim que o programa tiver terminado, os LED de aviso para Start/Pause, o nível de depósito de água, a limpeza de ltro e a limpeza do condensador irão acender. Adicionalmente, um sinal sonoro será emitido no nal do programa. Pode retirar a roupa para preparar a máquina para uma nova carga. IMPORTANTE: Limpe o ltro de cotão após cada programa. Esvazie o depósito de água após cada programa. IMPORTANTE: Se não retirar a roupa após o programa ter terminado, a fase antirrugas de 1 hora irá ser automaticamente ativada. Este programa roda o tambor em intervalos regulares para evitar rugas. 5.3. Informação sobre a luz do tambor

• Este produto inclui uma luz LED Luz do tambor. A luz funciona automaticamente quando abre a porta. E apaga-se automaticamente após algum tempo.

• Não é uma opção ajustável para o utilizador ligá-la ou desligá-la.

• Por favor, não tente substituir ou modicar a luz LED.PT - 18 PROGRAMAS OPÇÕES Arranque retardado Cancelamento de Aviso Sonoro Bloqueio Infantil Retardamento de Tempo Antirrugas Secagem extra de algodão Secagem em armário algodão Passar a ferro a seco algodão Secagem em armário sintéticos Secar com ferro sintéticos Delicado X Mistura Baby care Ganga 60 min X 30 min X 10 min X Refrescar X Express 29' X Camisas 12' X X Não selecionável Selecionável ATENÇÃO: As opções “Delicado” e “Nível de Secagem” não podem ser selecionadas ao mesmo tempo em qualquer programa.PT - 19

6. LIMPEZA E CUIDADO

IMPORTANTE: Não utilize químicos industriais para limpar a sua máquina de secar. Não utilize uma máquina de secar que tenha sido limpa com químicos industriais. 6.1. Limpeza do ltro de cotão

IMPORTANTE: NÃO SE ESQUEÇA

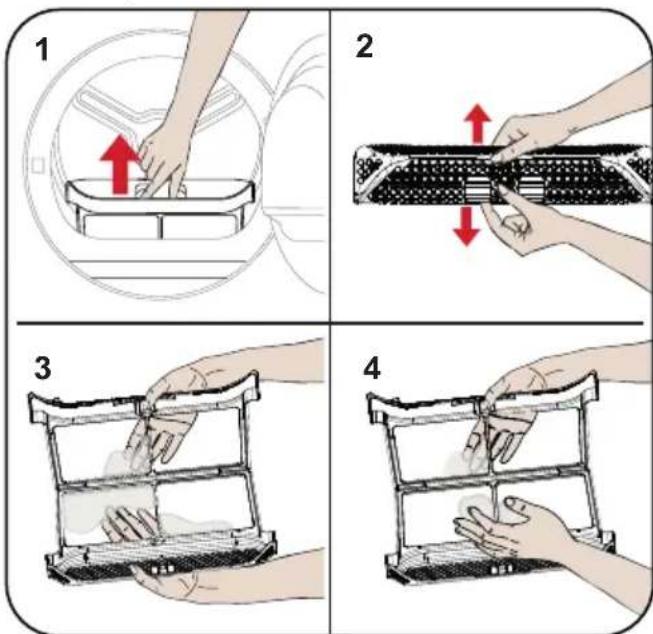

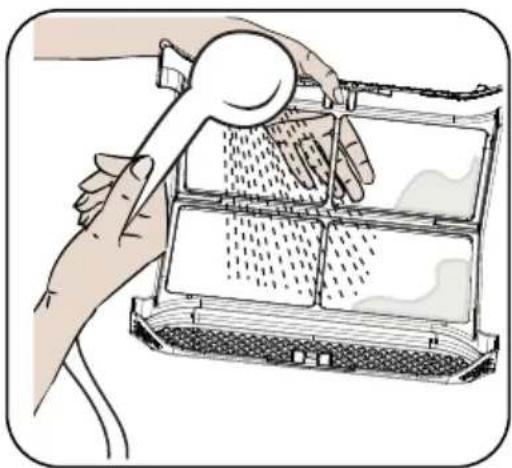

DE LIMPAR O FILTRO DE COTÃO APÓS CADA UTILIZAÇÃO. Para limpar o ltro de cotão:

1. Abrir a porta de carga.

2. Puxe o ltro de cotão para o remover.

3. Utilize as mãos ou um pano suave para

4. Feche e volte a instalar o ltro de cotão.

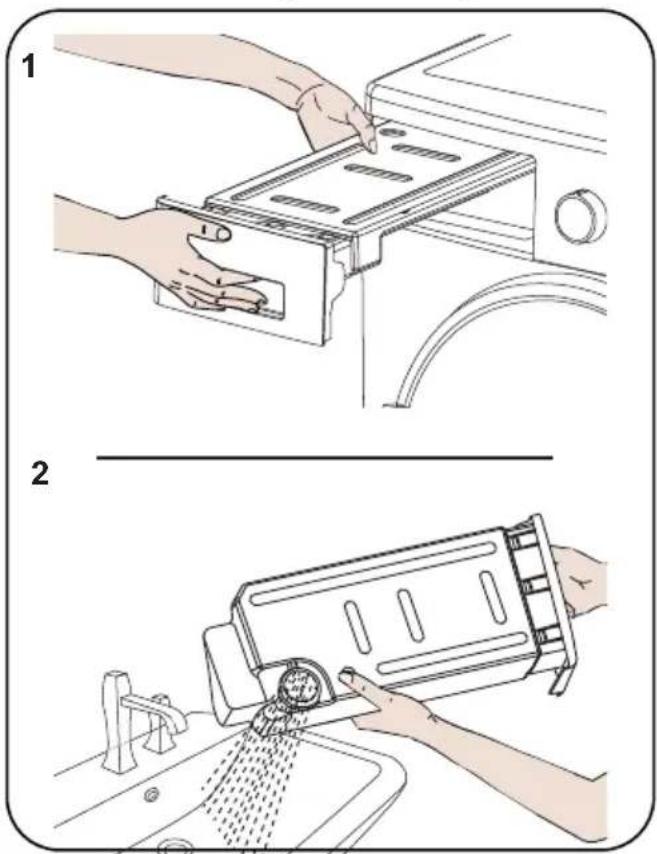

Após a máquina de secar ter sido utilizada durante um determinado período de tempo, se encontrar uma camada que irá causar obstrução na superfície do ltro, lave o ltro com água quente para limpar a camada. Seque bem o ltro antes de o reinstalar novamente. 6.2. Esvaziar o depósito de água

1. Puxe a tampa da gaveta e retire,

cuidadosamente, o depósito.

2. Retire a água do depósito.

3. Se existir cotão acumulado na tampa de

descarga no depósito, limpe-o com água.

4. Volte a instalar o depósito de água.

2PT - 20 IMPORTANTE: Nunca remova o depósito de água quando o programa estiver a funcionar. A água condensada no depósito de água não se adequa para consumo humano. IMPORTANTE: NÃO SE ESQUEÇA DE ESVAZIAR O DEPÓSITO DE ÁGUA APÓS CADA UTILIZAÇÃO. 6.3. Limpeza do condensador IMPORTANTE: Limpe o condensador quando vir o aviso “Limpeza do Condensador”.

VEZ POR MÊS. Se o processo de secagem estiver completo, abra a porta de carga e aguarde até que arrefeça.

1. Abra o rodapé e liberte os 2 fechos da

tampa do condensador.

2. Segure o condensador pela parte de

plástico e puxe-o para fora.

3. Limpe-o com chuveiro e aguarde até que

e bloqueio os 2 fechos.

6.4. Limpeza do sensor de humidade Dentro da máquina, existem sensores de humidade que detetam se a roupa está seca ou não. Para limpar os sensores:

1. Abra a porta de carga da máquina.

2. Se a máquina ainda estiver quente

devido ao processo de secagem aguarde até que arrefeça.

3. Utilizando um pano húmido embebido

em vinagre, limpe as superfícies de metal do sensor e seque-as.

4 VEZES POR ANO. IMPORTANTE: Não utilize ferramentas de metal para limpar as superfícies de metal do sensor. NOTA: Devido ao risco de incêndio ou explosão, não utilize agentes de solução, agentes de limpeza ou produtos similares aquando da limpeza dos sensores.PT - 21 6.5. Limpeza da superfície interior da porta de carga

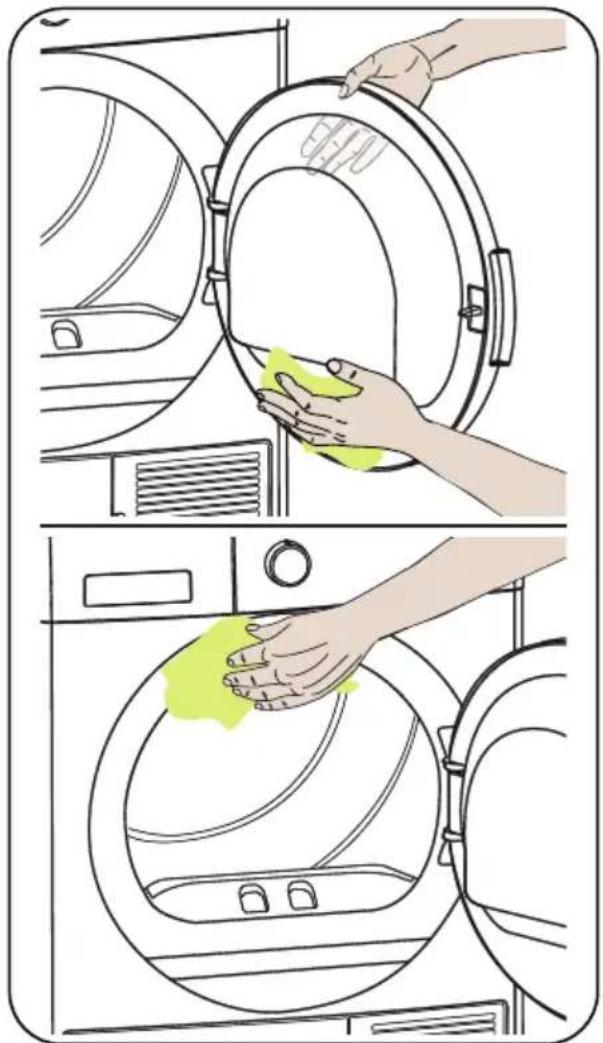

DA PORTA DE CARGA APÓS CADA PROCESSO DE SECAGEM. Abra a porta de carga da máquina de secar e limpe todas as superfícies interiores e a junta com um pano suave e húmido.PT - 22

7. ESPECIFICAÇÕES TÉCNICAS

Marca ORIMA Nome do modelo ORC71 Altura Min: 845 mm / Max: 855 mm* Largura 596 mm Profundidade 563 mm Capacidade (máx.) 7 kg** Peso líquido (com porta de plástico) 32,4 kg Peso líquido (com porta de vidro) 34 kg Tensão 220-240 V Potência 2700 W *Altura mín.: Altura com pés ajustáveis não utilizados. Altura máx.: Altura com pés ajustáveis não esticados ao máximo. **Peso de roupa seca antes da lavagem. IMPORTANTE: Para melhorar a qualidade da máquina de secar, as especicações técnicas estão sujeitas a alterações sem aviso prévio. IMPORTANTE: Os valores indicados foram obtidos em ambiente laboratorial de acordo com os padrões relevantes. Estes valores podem ser alterados dependendo das condições ambientais e da utilização da máquina de secar.PT - 23

8. RESOLUÇÃO DE PROBLEMAS

A sua máquina de secar é instalada com sistemas que realizam, de forma contínua, vericações durante o processo de secagem para tomar as providências necessárias e avisá-lo em caso de avaria. NOTA: Se o problema persistir mesmo se tiver realizado os passos indicados nesta secção, contacte o seu vendedor ou Fornecedor de Serviço Autorizado. Nunca tente reparar um produto avariado.

PROBLEMA RAZÃO SOLUÇÃO

O processo de secagem é muito longo. A superfície do ltro de cotão pode estar obstruída. Lave o ltro com água morna ltrada. O condensador pode estar obstruído. Limpe o condensador. As grelhas de ventilação em frente à máquina podem estar fechadas. Abra as portas/janelas para evitar que a temperatura ambiente sofra um aumento excessivo. É possível que exista uma camada de incrustação de calcário no sensor de humidade. Limpe o sensor de humidade. A máquina de secar pode estar sobrecarregada de roupa. Não encha demais a máquina de secar. A centrifugação da roupa pode ter sido insuciente. Selecione uma velocidade de centrifugação mais rápida na máquina de lavar. A roupa sai molhada no nal do processo de secagem. A roupa que sai quente no nal do processo de secagem normalmente parece mais húmida. O programa utilizado poderá não ser o adequado para o tipo de roupa. Verique as etiquetas com as instruções para o cuidado das peças de roupa, escolha um programa adequado para o tipo de roupa e, além disso, utilize os programas temporizados. A superfície do ltro de cotão pode estar obstruída. Lave o ltro com água morna ltrada. O condensador pode estar obstruído. Limpe o condensador. A máquina de secar pode estar sobrecarregada de roupa. Não encha demais a máquina de secar. A centrifugação da roupa pode ter sido insuciente. Selecione uma velocidade de centrifugação mais rápida na máquina de lavar. Não é possível abrir a máquina de secar ou não é possível iniciar o programa. A máquina de secar não se ativa depois de ajustada. A máquina de secar pode não estar ligada à tomada. Certique-se de que a cha está introduzida na tomada. A porta de carregamento pode estar aberta. Certique-se de que a porta de carregamento está devidamente fechada. É possível que não tenha denido um programa ou premido o botão Início/Pausa. Certique-se de que o programa foi denido e que a máquina de secar não se encontra no modo de espera (pausa). O bloqueio para crianças pode estar ativo. Desative o bloqueio para crianças.PT - 24

PROBLEMA RAZÃO SOLUÇÃO

O programa foi interrompido sem motivo. A porta de carregamento pode não estar bem fechada. Certique-se de que a porta de carregamento está devidamente fechada. É possível que tenha havido uma falha de energia. Prima o botão Início/Pausa para iniciar o programa. O depósito de água pode estar cheio. Esvazie o depósito de água. As roupas encolheram, caram com textura tipo feltro ou deterioraram- se. O programa utilizado poderá não ser o adequado para o tipo de roupa. Verique as etiquetas com as instruções para o cuidado das peças de roupa e escolha um programa adequado para o tipo de roupa. A água sai pela porta de carregamento. É possível que exista uma acumulação de cotão nas superfícies interiores da porta de carregamento e nas superfícies da junta da porta de carregamento. Limpe as superfícies interiores da porta de carregamento e as superfícies da junta da porta de carregamento. A porta de carregamento abre-se sozinha. A porta de carregamento pode não estar bem fechada. Empurre a porta de carregamento até ouvir o som de fecho. O indicador de aviso do depósito de água está aceso/a piscar. O depósito de água pode estar cheio. Esvazie o depósito de água. A mangueira de descarga de água pode estar torcida. Se o produto estiver diretamente ligado à saída de água, verique a mangueira de descarga de água. O indicador de aviso de limpeza de permutador de calor está aceso. O permutador de calor poderá estar sujo. Limpe o permutador de calor. O indicador de aviso de limpeza de condensador está aceso. O ltro de cotão pode estar sujo. Limpe o ltro. A sede do ltro poderá estar entupida com cotão. Limpe a sede do ltro. O condensador poderá estar sujo. Limpe o condensador. O indicador de aviso de limpeza do ltro e do permutador de calor está a piscar. A sede do ltro poderá estar entupida com cotão. Limpe a sede do ltro. Pode haver uma camada na superfície do ltro de cotão a obstruí-lo. Lave o ltro com água morna ltrada. O permutador de calor poderá estar obstruído. Limpe o permutador de calor. Não é possível iniciar o programa, e os LED de aviso do condensador e do ltro estão a piscar O condensador e o ltro podem não estar colocados. Substitua o ltro e o condensador. Os LED de aviso do ltro e do condensador estão a piscar, apesar de o ltro e o condensador estarem colocados. Contacte a assistência técnica.PT - 25

9. AVISOS AUTOMÁTICOS DE FALHAS E O QUE FAZER

A sua máquina de secar roupa está equipada com um sistema integrado de deteção de falhas, indicado por uma combinação de luzes de funcionamento intermitentes. Os códigos de falha mais comuns são mostrados abaixo. Código de erro Solução E03 Esvazie o depósito de água. Se o problema não ficar resolvido, contacte o agente de serviço autorizado mais próximo. E04 Contacte o agente de serviço autorizado mais próximo. E05 Contacte o agente de serviço autorizado mais próximo. E06 Contacte o agente de serviço autorizado mais próximo. E08 Pode haver oscilação de tensão na rede elétrica. Aguarde até que a tensão seja adequada para a gama de trabalho.PT - 26

PROTEÇÃO AMBIENTAL E

EMBALAGEM 10.1. Informações de embalagemA embalagem deste produto é fabricada em materiais reciclados. Não elimine a embalagem e os resíduos juntamente com os resíduos domésticos ou outros. Ao invés disso, leve-a para o ponto de recolha de embalagens denido pela sua autoridade local.

11. DESCREVER A ETIQUETA

A CDEFGB 1. Marca registada2. Modelo3. Classe Energética4. Consumo de Energia Anual5. Ruído durante a secagem6. Capacidade de secar roupa7. Tempo do ciclo de secagem em armário algodão8. Classe de eciência de condensação9. Tecnologia da máquinaPT - 27 11.2. Eciência energética

• Deverá operar a máquina de secar na capacidade total, no entanto, certique- se de que não está sobrecarregada.

• Quando a roupa está a ser lavada, a velocidade de centrifugação deverá estar no nível mais alto possível. Isto irá encurtar o tempo de secagem e reduzir o consumo de energia.

• Certique-se de que os mesmos tipos de roupa são secos em conjunto.

• Por favor, siga as recomendações no manual de utilizador para seleção de programa.

• Para circulação de ar, deixe um espaço adequado na frente e atrás da máquina de secar. Não cubra as grelhas na parte frontal da máquina.

• A menos que seja necessário, não abra a porta de carga da máquina quando estiver a secar. Se tiver que abrir a porta, não a mantenha aberta durante um longo período.

• Não adicione roupa (molhada) durante o processo de secagem.

• Cabelos e cotão que se soltam da roupa e andam pelo ar são apanhados pelos “Filtros de Cotão”. Certique-se de que os ltros estão limpos antes e depois de cada utilização.

• Para modelos com condensador, certique-se de que o condensador é limpo, pelo menos, uma vez por mês ou após 30 utilizações.

• Durante o processo de secagem, o ambiente onde a máquina de secar é instalado deverá ser bem ventilado.PT - 28

Cumpre com a Regulamentação Delegada pela Comissão (UE) Núm. 392/2012 Nome do fornecedor ou marca registada ORIMA Nome do modelo ORC71 Capacidade máxima (kg) 7 Tipo de máquina de secar Condenser Classe de eciência energética (1)

Automático de não automático Automatic Consumo de energia do programa de algodão padrão em carga total (kWh) 4,18 Consumo de energia do programa de algodão padrão em carga parcial (kWh) 2,31 Consumo de energia do modo o󰀨 para o programa de algodão padrão em carga total P

(W) 0,5 Consumo de energia do modo on para o programa de algodão padrão em carga total P

(W) 1,0 A duração do modo on esquerdo (mín) n/a Programa algodão padrão (3) Tempo do programa de algodão padrão em carga total T secagem (min.) 125 Tempo do programa de algodão padrão em carga parcial, T secagem 1/2 (min.) 70 Tempo de programa ponderado do programa de algodão padrão em carga total e parcial (T

Classe de eciência de condensação (4)

Eciência de condensação média do programa de algodão padrão em carga total

secagem 81% Eciência de condensação média do programa de algodão padrão em carga parcial

secagem 1/2 81% Eciência de condensação ponderada do programa de algodão padrão em carga total e parcial C

81% Nível de potência de som para o programa de algodão padrão em carga total (5)

Embutido No (1) Escala de A+++ (mais eciente) para D (menos eciente) (2) Consumo energético baseado em 160 ciclos de secagem do programa de algodão padrão em carga total e parcial e consumo dos modos de potência baixa. Consumo real de energia por ciclo dependerá de como o eletrodoméstico é utilizado. (3) “Programa de secagem em armário algodão” utilizado em carga total e parcial é o programa de secagem padrão com o qual se relacionam as informações na cha e na etiqueta, que este programa é adequado para secar roupa de algodão molhada normal e que é o programa mais eciente em termos de consumo energético para algodão (4) Escala de G (menos eciente) para A (mais eciente) (5) Valor médio ponderado - L wA expresso em dB(A) re 1 pW52428085-221202-00Tumble Dryer / User Manual
