Tipo de produto	Robô limpador de piscina automático
Marca	Bestway
Modelo	Flowclear 58711
Alimentação	Bateria de íon de lítio recarregável integrada
Carregador externo	DSS18-0842000-B / DSS18-0842000-C
Tempo de carga inicial	Cerca de 5 a 6 horas
Autonomia de funcionamento	Variável conforme condições (carga completa recomendada antes do uso)
Profundidade máxima de funcionamento	3 metros (10 pés)
Temperatura da água admissível	5 °C a 35 °C (41 °F a 95 °F)
Nível mínimo de água	Acima da cabeça giratória
Uso	Apenas debaixo d'água, para piscina
Método de deslocamento	Propulsão por bocal de água, mudança de direção por aleta lateral
Funções	Aspiração de detritos no fundo da piscina, filtragem via compartimento de detritos
Capacidade do compartimento de detritos	Não especificada (limpeza regular recomendada)
Manutenção	Enxaguar com água doce, secar, armazenar a 10-25°C, recarregar a cada 3 meses
Segurança	Não usar com pessoas/animais na água, usar com disjuntor GFCI, não usar se danificado
Peças de reposição	Disponíveis em bestwaycorp.com/support (filtro, flutuador, etc.)
Reparabilidade	Substituição da bateria apenas por técnico autorizado
Garantia	Ver condições do fabricante

Perguntas frequentes - Flowclear 58711 BESTWAY

Como recarregar o robô Flowclear 58711?

Utilize apenas o adaptador externo fornecido (DSS18-0842000-B ou DSS18-0842000-C) e a estação de carregamento. Certifique-se de que o robô está desligado, que os contatos estão limpos e secos. O led vermelho indica carga, verde indica carregado (5-6 horas para uma carga completa). Não carregue por mais de 10 horas.

Qual é a profundidade máxima de uso?

O robô pode funcionar até uma profundidade de 3 metros (10 pés). A temperatura da água deve estar entre 5°C e 35°C.

O robô não recolhe detritos, o que fazer?

Verifique primeiro se a bateria está carregada. Em seguida, limpe o compartimento de detritos e o filtro. Inspecione o rotor sob a cabeça giratória para obstruções. Certifique-se de que a boca de aspiração não está bloqueada.

Posso usar o robô se houver pessoas ou animais na piscina?

Não, é proibido usar o robô quando pessoas ou animais estão na água. Risco de aspiração ou aprisionamento.

Como limpar o filtro do robô?

Remova a tampa do filtro e lave-o com água limpa. Use uma escova macia se necessário. Certifique-se de que o filtro está bem colocado antes do próximo uso.

O robô se move em círculo ou não cobre toda a piscina, o que fazer?

Verifique se o compartimento de detritos não está cheio. Ajuste a posição do pino de travamento conforme o comprimento da sua piscina (3 metros ou mais, ou menos). Desligue o sistema de filtração 15 minutos antes do uso.

Como guardar o robô para o inverno?

Limpe e seque o robô e seus acessórios. Carregue a bateria a 30-50%. Armazene em local fresco (10-25°C), seco, ao abrigo do sol e de produtos químicos. Recarregue a cada três meses.

Posso substituir a bateria eu mesmo?

Não, a substituição da bateria deve ser feita por um técnico autorizado. Qualquer abertura não autorizada anula a garantia e apresenta riscos de ferimentos.

O que fazer se o robô não carregar?

Certifique-se de que a estação de carregamento está corretamente conectada ao adaptador e ao robô. Verifique se os contatos estão limpos e secos. Se o problema persistir, entre em contato com o suporte via bestwaycorp.com/support.

O robô pode ser usado em uma piscina de água salgada?

Sim, mas certifique-se de que todo o sal está dissolvido antes de colocar o robô na água. Após o uso, enxágue com água doce para evitar corrosão.

MANUAL DE UTILIZADOR Flowclear 58711 BESTWAY

se precisa de ajuda, visite www.bestwayc.p.com/support RECOMENDAMOS NÃO DEVOLVER O PRODUTO PARA A LOJA Dúvidas? Problemas? Faltam peças? Para FAQ, manuais, vídeos ou peças de reposição, visite bestwayc.p.com/support

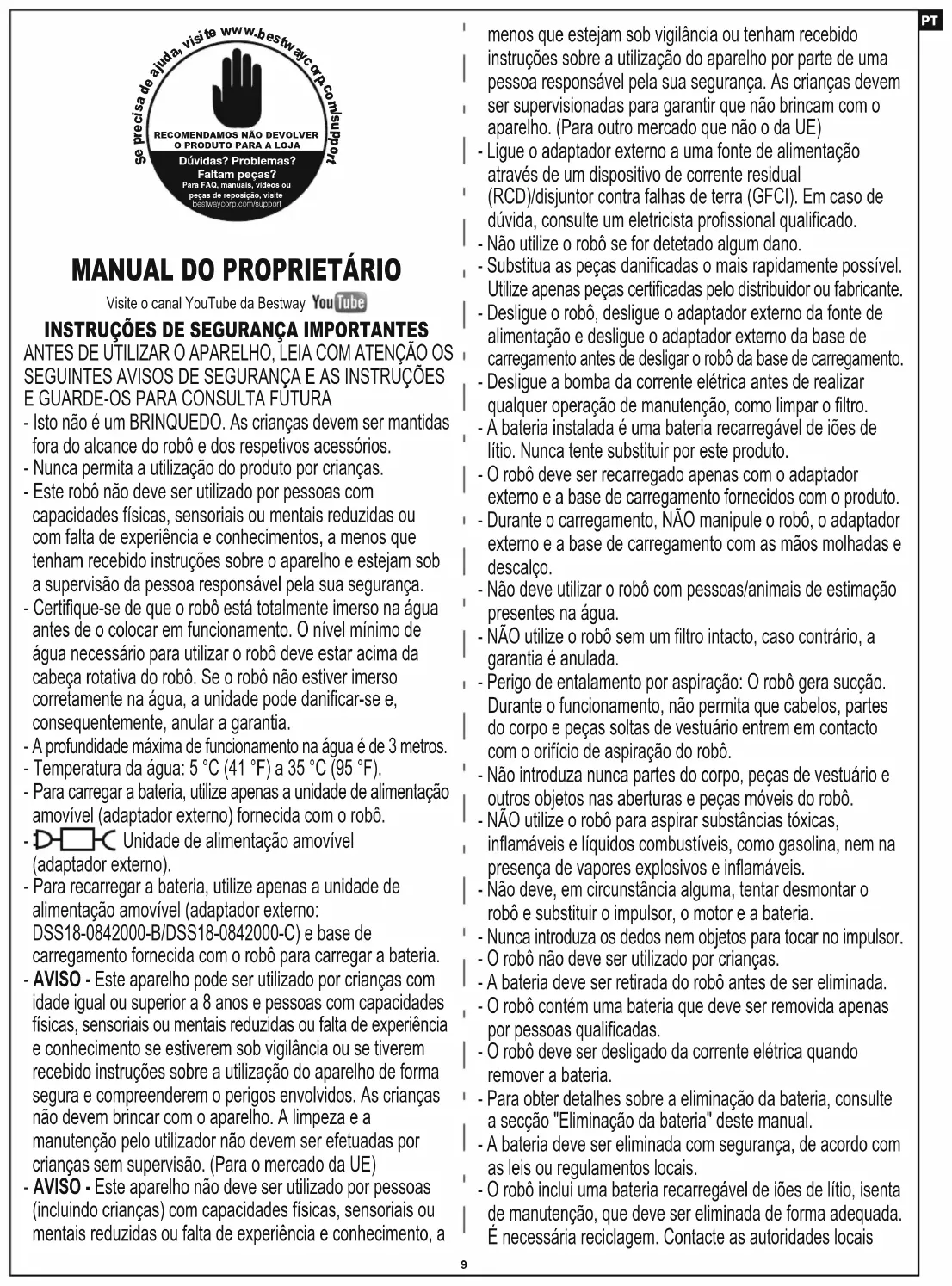

MANUAL DO PROPRIETÁRIO

Visite o canal YouTube da Bestway

YouTube

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

ANTES DE UTILIZAR O APARELHO, LEIA COM ATENÇÃO OS SEGUINTES AVISOS DE SEGURANÇA E AS INSTRUÇÕES E GUARDE-OS PARA CONSULTA FÚTURA

• Isto não é um BRINQUEDO. As crianças devem ser mantidas fora do alcance do robô e dos respetivos acessórios.
• Nunca permita a utilização do produto por crianças.
• Este robô não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham recebido instruções sobre o aparelho e estejam sob a supervisão da pessoa responsável pela sua segurança.
• Certifique-se de que o robô está totalmente imerso na água antes de o colocar em funcionamento. O nível mínimo de água necessário para utilizar o robô deve estar acima da cabeça rotativa do robô. Se o robô não estiver imerso corretamente na água, a unidade pode danificar-se e, consequentemente, anular a garantia.
• A profundidade máxima de funcionamento na água é de 3 metros.
• Temperatura da água: 5 °C (41 °F) a 35 °C (95 °F).
• Para carregar a bateria, utilize apenas a unidade de alimentação amovível (adaptador externo) fornecida com o robô.
• D-□H Unidade de alimentação amovível (adaptador externo).
• Para recarregar a bateria, utilize apenas a unidade de alimentação amovível (adaptador externo: DSS18-0842000-B/DSS18-0842000-C) e base de carregamento fornecida com o robô para carregar a bateria.
• AVISO - Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se estiverem sob vigilância ou se tiverem recebido instruções sobre a utilização do aparelho de forma segura e compreenderem o perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção pelo utilizador não devem ser efetuadas por crianças sem supervisão. (Para o mercado da UE)
• AVISO - Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a

menos que estejam sob vigilância ou tenham recebido instruções sobre a utilização do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. (Para outro mercado que não o da UE)
- Ligue o adaptador externo a uma fonte de alimentação através de um dispositivo de corrente residual (RCD)/disjuntor contra falhas de terra (GFCI). Em caso de dúvida, consulte um eletricista profissional qualificado.
- Não utilize o robô se for detetado algum dano.
- Substitua as peças danificadas o mais rapidamente possível. Utilize apenas peças certificadas pelo distribuidor ou fabricante.
- Desligue o robô, desligue o adaptador externo da fonte de alimentação e desligue o adaptador externo da base de carregamento antes de desligar o robô da base de carregamento.
- Desligue a bomba da corrente elétrica antes de realizar qualquer operação de manutenção, como limpar o filtro.
- A bateria instalada é uma bateria recarregável de iões de lítio. Nunca tente substituir por este produto.
- O robô deve ser recarregado apenas com o adaptador externo e a base de carregamento fornecidos com o produto.
- Durante o carregamento, NÃO manipule o robô, o adaptador externo e a base de carregamento com as mãos molhadas e descalço.
- Não deve utilizar o robô com pessoas/animais de estimação presentes na água.
- NÃO utilize o robô sem um filtro intacto, caso contrário, a garantia é anulada.
- Perigo de entalamento por aspiração: O robô gera sucção. Durante o funcionamento, não permita que cabelos, partes do corpo e peças soltas de vestuário entrem em contacto com o orifício de aspiração do robô.
- Não introduza nunca partes do corpo, peças de vestuário e outros objetos nas aberturas e peças móveis do robô.
- NÃO utilize o robô para aspirar substâncias tóxicas, inflamáveis e líquidos combustíveis, como gasolina, nem na presença de vapores explosivos e inflamáveis.
- Não deve, em circunstância alguma, tentar desmontar o robô e substituir o impulsor, o motor e a bateria.
- Nunca introduza os dedos nem objetos para tocar no impulsor.
- O robô não deve ser utilizado por crianças.
- A bateria deve ser retirada do robô antes de ser eliminada.
- O robô contém uma bateria que deve ser removida apenas por pessoas qualificadas.
- O robô deve ser desligado da corrente elétrica quando remover a bateria.
- Para obter detalhes sobre a eliminação da bateria, consulte a secção "Eliminação da bateria" deste manual.
- A bateria deve ser eliminada com segurança, de acordo com as leis ou regulamentos locais.
- O robô inclui uma bateria recarregável de iões de lítio, isenta de manutenção, que deve ser eliminada de forma adequada. É necessária reciclagem. Contacte as autoridades locais

para obter mais informações.

- Adaptador externo e base de carregamento:

• Nunca utilize o adaptador externo e a base de carregamento para outros fins que não o carregamento da bateria do robô fornecida na mesma embalagem.
• O adaptador externo e a base de carregamento não devem ser utilizados no exterior, nem expostos à chuva, à humidade, a líquidos ou ao calor.
• O transformador (ou adaptador externo) deve estar localizado fora da zona 1.
• Mantenha o adaptador externo e a base de carregamento fora do alcance de crianças.
• Nunca utilize o adaptador externo e a base de carregamento caso detete algum dano.
• NÃO manuseie o adaptador externo e a base de carregamento com as mãos molhadas.
• Mantenha o adaptador externo desligado da energia quando não estiver a ser utilizado.
• Nunca tente abrir o adaptador externo.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o seu agente de assistência técnica ou uma pessoa com qualificações semelhantes, a fim de evitar qualquer tipo de risco.
• Certifique-se de que o robô está completamente seco antes de o carregar.

ELIMINAÇÃO DA BATERIA:

A reciclagem é necessária; por favor contate as autoridades locais para obter informações.

• A bateria deve ser retirada do aspirador elétrico antes de este ser eliminado.
• O aspirador de piscina deve ser desligado da rede elétrica (tomada elétrica) antes de se remover a bateria.
• A bateria tem de ser eliminada de forma segura e adequada.

CUIDADO!

• O robô foi concebido apenas para ser utilizado submerso; não é um aspirador multiusos. NÃO o tente utilizar para limpar outros espaços para além da piscina.
• Utilize apenas acessórios originais fornecidos com o produto.
• NÃO utilize o robô logo após o tratamento de choque da piscina. É recomendável deixar primeiro a água da piscina a circular durante, pelo menos, 24-48 horas.
• Se pretender utilizar o robô numa piscina de água salgada, certifique-se de que o sal se dissolveu completamente antes de o colocar na água.
• Não é recomendável utilizar o robô em simultâneo com outro limpador/limpador automático.
• Evite recolher objetos duros e afiados com o produto, para não danificar o robô e o filtro.

• Para evitar danificar o adaptador externo e a base de carregamento, não tente transportar o robô pelo cabo do adaptador externo nem puxe o cabo para o desligar da fonte de alimentação e da base de carregamento.

• Carregue o robô no interior, num local limpo e seco, com boa ventilação e afastado da luz solar.

• NÃO deixe o robô ligado ao carregador por um período superior a 10 horas.
• Se o robô não for utilizado por um longo período de tempo, desligue-o da base de carregamento e utilize um pano húmido para limpar e secar o robô e os respetivos acessórios. Certifique-se de que carrega a bateria do robô até cerca de 30% a 50% antes de o guardar. Guarde-o num local bem ventilado, afastado da luz solar, do calor, de fontes de ignição, de produtos químicos para piscinas e das crianças. Recarregue o robô todos os três meses.
• Todas as ações relacionadas com a desmontagem da cabeça rotativa (por exemplo, eliminação da bateria) só podem ser realizadas por um técnico autorizado.

Os avisos e cuidados acima não incorporam todas as possíveis situações de riscos e/ou lesões graves. Os proprietários da piscina/spa devem sempre usar de cuidado e bom senso ao utilizar o produto.

GUARDE ESTAS INSTRUÇÕES

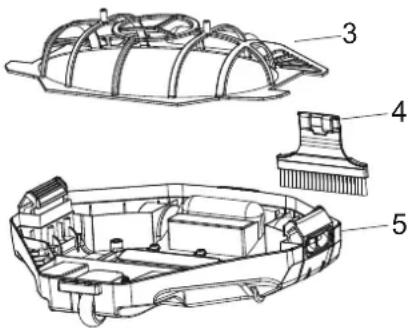

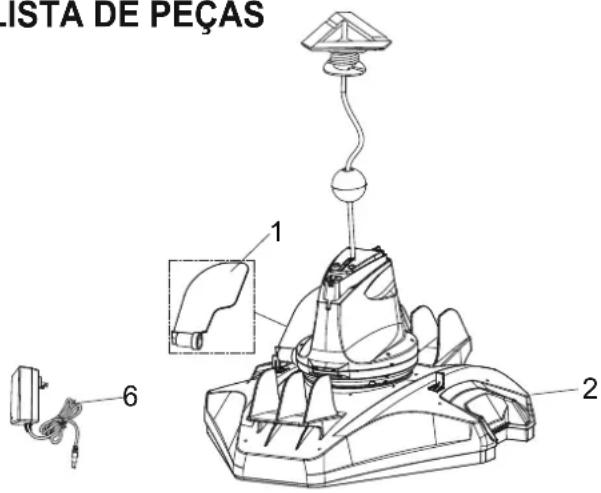

LISTA DE PEÇAS

ISTA DE PEÇAS 1 2 6

O robô possui um bocal de propulsão da água na parte inferior da cabeça rotativa. A água é primeiro aspirada pela boca de aspiração na parte inferior do robô e depois passa pelo filtro e é descarregada pelo bocal de propulsão. O jato de água do bocal impulsiona o robô para a frente. Quando o robô para contra um obstáculo, como a parede da piscina, a aba lateral oscila e a cabeça rotativa gira 180°, permitindo que o robô se desloque na direção oposta. O robô desloca-se a direito numa direção e em arco na outra direção. O robô aspira o fundo da piscina enquanto se desloca, recolhendo os resíduos no seu compartimento.

MONTAGEM E OPERAÇÃO

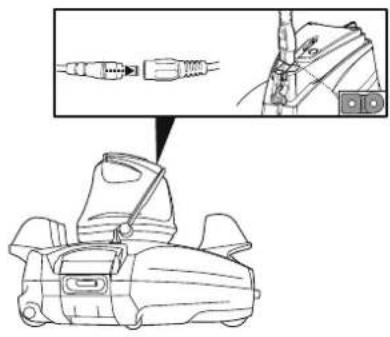

AVISO de carregamento

• Utilize apenas o adaptador externo original e o cabo de carga fornecido.
• Certifique-se de que o robot e a porta do carregador estão limpos e secos antes de preparar.
• Certifique-se de que o robot está desligado deslizando o interruptor para a posição OFF antes de carregar.
• Carregue completamente o robot (cerca de 5-6 h) antes de o utilizar pela primeira vez.
• Luz indicadora de alimentação: Sem luz - Desligado / sem alimentação

Luz - Ligado

Luz a piscar - A potência da bateria vaiparar dentro de 10 minutos.

NOTA: Logo que o robot inicia o carregamento, a luz indicadora no adaptador externo fica vermelha. Quando o robot está praticamente completamente carregado, a luz indicadora fica verde.

1

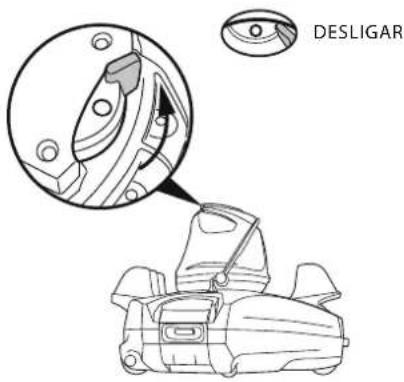

DESLIGAR

2

Para piscinas onde p. S

Para piscinas onde o comprimento mais curto é de 3 metros ou mais.

2

Se o robô não abranger toda a piscina com as posições 1 ou 3 dos pinos, tente esta definição. Se a situação persistir, posicione o robô num local diferente.

3

Para piscinas onde o comprimento mais curto é de 3 metros ou menos. (Definição de fábrica)

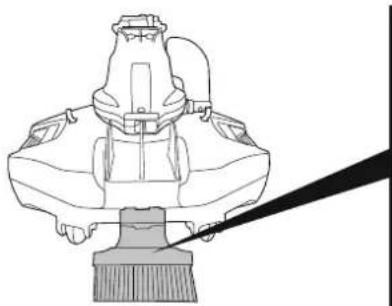

6

NOTA: Separe a tampa do flutuador e liberte a corda do flutuador para a fundo da água da piscina mais cerca de 0,5m (19.7 pol).

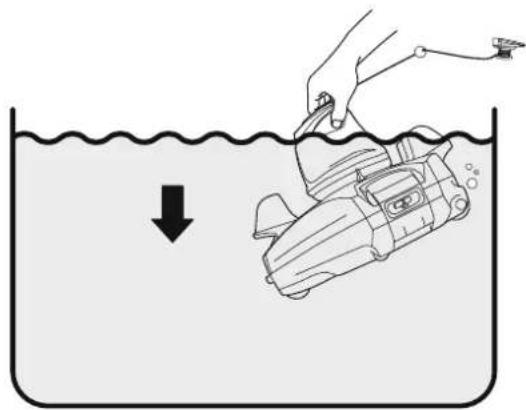

8

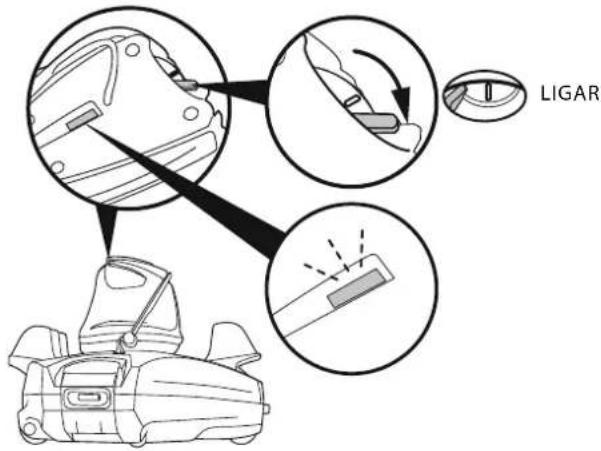

LIGAR

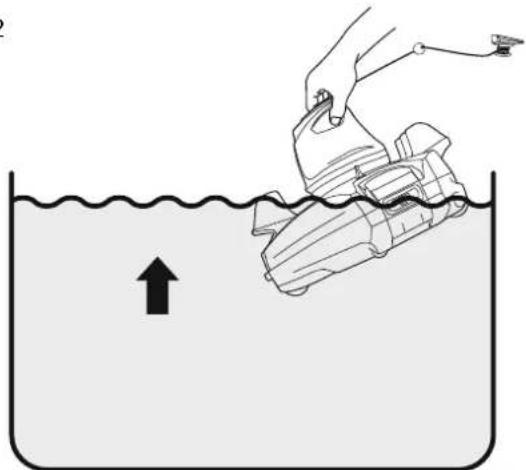

9

NOTA: Se o flutuador estiver demasiado longe para ser recolhido à mão, utilize o gancho fornecido. Ponha o gancho no poste telescópico (não incluído) e depois utilize o gancho para recuperar o flutuador.

12

MANUTENÇÃO E ARMAZENAMENTO

1. A bateria descarrega sozinha durante o armazenamento. Certifique-se de que carrega totalmente o robot antes do seu armazenamento.
2. Deve recarregar a bateria pelo menos uma vez a cada três meses sempre que o produto não estiver a ser utilizado.
3. Desligue o adaptador externo da tomada e depois desligue o cabo de carga do adaptador externo e robot.
4. Desprenda os acessórios do robot. Se necessário, lave o robot e os acessórios com água fresca. NÃO utilize detergente.
5. Certifique-se de que drena a água do robot antes de o guardar.
6. Utilize um pano húmido para limpar e secar o robot e os seus acessórios.
7. Armazene numa área bem ventilada longe da luz do sol, calor, fontes de ignição, químicos de piscina e crianças. Temperatura ambiente para o armazenamento deve estar entre os 10°C - e os 25°C (50°F - 77°F). NOTA: Uma temperatura de armazenamento mais elevada pode reduzir a vida da baleria.

Como remover a bateria

Ferramentas recomendadas (não incluídas): Chave de parafusos.

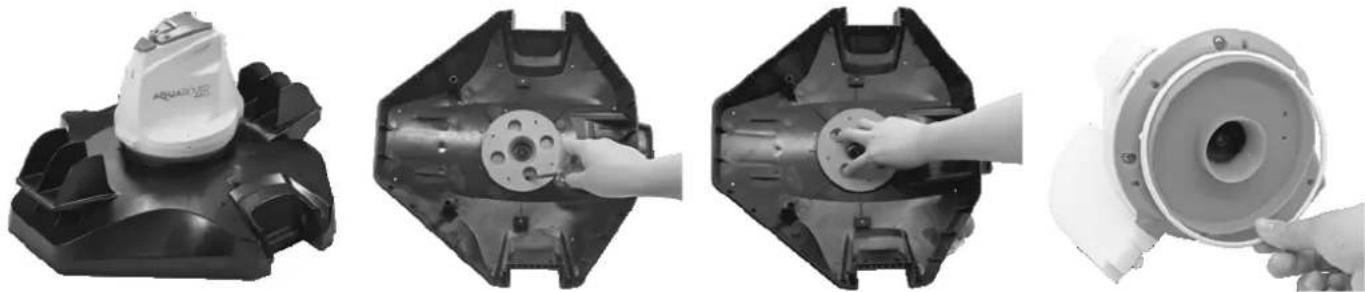

1. Solte a tampa superior (pré-montada com a cabeça giratória). Volte a tampa ao contrário e solte a cabeça giratória rodando a sua placa de bloqueio inferior no sentido contrário aos ponteiros do relógio. Remova o anel giratório.

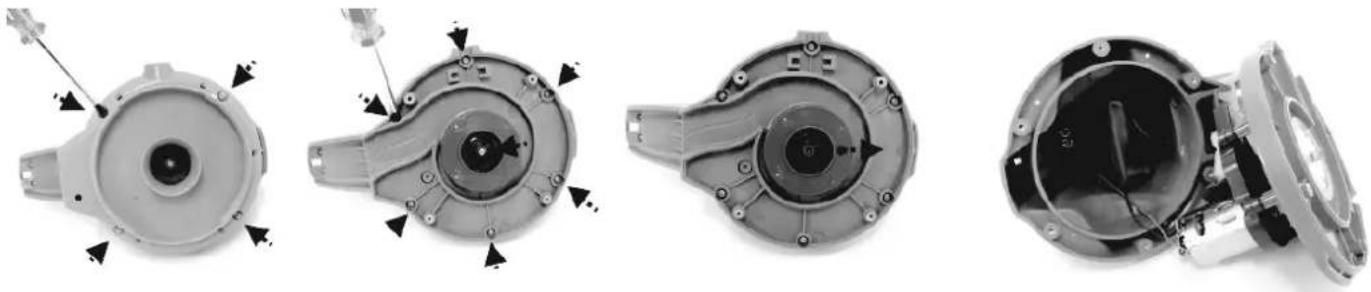

1. Utilize uma chave de parafusos para desaparafusar os 4 parafusos que se encontram no fundo da cabeça para soltar primeiro a placa do fundo. Utilize a chave de parafusos para desaparafusar todos os parafusos na base conforme ilustrado. Remova o impulsor e levanter a base e remova-a para expor a cabeça no seu interior.

1. Remova a bateria para expor o PCBA. Para prender o cabo de ligação da bateria, prima o gancho no conector e puxe para fora. NOTA: Envolva o conector imediatamente com fita isoladora de forma a evitar curto-circuito provocado pelo contacto de ambos os terminais do fio.

Os resíduos de produtos elétricos não devem ser eliminados com o lixo doméstico. Envie-os para reciclagem em instalações apropriadas. Consulte as autoridades locais ou o revendedor para obter informações sobre a reciclagem.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa Possível	Solução
O robot não apanha os detritos.	A bateria está a ficar sem carga Carregue	o robot novamente.
	O rotor está bloqueado.	Desligue o robô e inspecione o orifício sob a cabeça rotativa para ver se o impulsor está congestionado por detritos grandes. Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.comAVISO! Certifique-se de que o robô está desligado antes de reparar a unidade.
	Boca de aspiração obstruída	Retire objetos que estejam a obstruir a boca de aspiração.
	O rotor está quebrado	Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com
	O compartimento de resíduos está cheio	Limpe o compartimento de resíduos e a tampa do filtro.
O robô parou no meio da piscina, mas a cabeça rotativa continua a rodar	O robô parou devido a um obstáculo ou a vincos grandes no revestimento da piscina	Verifique se existe algo a obstruir o aspirador. Retire o obstáculo.
	O robô para por aspiração do ralo principal do piso da piscina	Desligue o sistema de filtragem conforme indicado no manual.
A cabeça rotativa gira repetidamente	Ar retido no interior do robô	A cabeça rotativa pode girar repetidamente durante alguns minutos quando o robô mergulha até ao fundo da piscina.Este fenómeno para assim que o ar retido no robô for gradualmente descarregado e o robô começar a mover-se regularmente.
O robô não cobre toda a piscina	O compartimento de resíduos está cheio	Limpe o compartimento de resíduos.
	O tempo de funcionamento é inferior ao esperado	Limpe o compartimento do filtro e recarregue o robô durante 6 horas.
	A direção do movimento é interrompi-da pela circulação da água gerada pelo sistema de filtragem	Desligue o sistema de filtragem (conforme indicado no manual de filtragem) pelo menos 15 minutos antes do funcionamento do robô.
	A roda está encravada	Verifique e retire os resíduos da roda.
	A posição do pino de bloqueio não está configurada corretamente.	Siga as instruções para ajustar a posição do pino de bloqueio.
	As algas tornam o piso da piscina escorregadio, fazendo o robô andar em círculos	Escove o fundo da piscina e as rodas do robô para remover as algas
O robô desloca-se ao longo da parede da piscina	A posição do pino de bloqueio não está configurada corretamente/a direção do robô está incorreta no início	Siga as instruções para ajustar a configuração do pino de bloqueio. Certifique-se de que a dianteira/traseira do robô está voltada para a parede da piscina no início.
O robô desloca-se lentamente ou não se move	O compartimento de resíduos está cheio ou a tampa do filtro está obstruída	Limpe o compartimento de resíduos. Lave o filtro com água para remover pequenas partículas. Se for necessária escovagem, utilize uma escova macia para limpar o filtro com suavidade.NOTA: certifique-se de que a tampa do filtro está no lugar antes da próxima opéração
		Retire objetos que estejam a obstruir a boca de aspiração.Boca de a
	O rotor está bloqueado	Desligue o robô e inspecione o orifício sob a cabeça rotativa para ver se o impulsor está congestionado por detritos grandes. Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.comAVISO! Certifique-se de que o robô está desligado antes de reparar a unidade.
A cabeça rotativa não gira ou gira muito lentamente	A aba lateral não sobe	Verifique e remova quaisquer resíduos que dificultem o movimento da aba.
	O fundo da cabeça rotativa está encravado	Solte a cabeça rotativa e o anel de regularização de acordo com as instruções da secção "Como retirar a bateria" do manual e, em seguida:- Retire os resíduos presos- Verifique se o anel de regularização e a placa inferior estão instalados corretamente (consulte os diagramas abaixo)- Inspecione o anel de regularização para detecão de possíveis danos e desgaste. Substitua por um novo, se necessário
Saem resíduos do robô	A aba da boca de aspiração (na parte inferior do aspirador) está danificada	A aba da boca de aspiração funciona como uma porta para impedir que os resíduos escapem do compartimento. Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com
	Existem resíduos presos na boca de aspiração que impedem o fecho da aba	Retire resíduos que estejam a obstruir a boca de aspiração.
Os resíduos saem pela tampa do filtro	A rede da tampa do filtro está danificada	Substitua-a por uma nova.Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com
O flutuador redondo afunda-se	O flutuador está quebrado e a água entra nele	Substitua-o por um novo. Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com
O robô funciona menos tempo do que o indicado	A bateria não está totalmente carregada	Carregue o robô durante, pelo menos, 6 horas.
O robô não pode ser carregado/recarregado	A bateria está danificada	Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.comAVISO! NÃO substitua a bateria sozinho. Isto pode resultar em lesões graves ou fatais e a garantia será anulada.
	A base de carregamento não está completamente ligada ao adaptador externo e ao robô	Certifique-se de que a base do carregador está bem ligada ao adaptador externo e ao robô. Consulte o manual de instruções.
	O adaptador externo não funciona	Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.comAVISO! A utilização incorreta do adaptador externo resultará em danos no robô/bateria e, consequentemente, na anulação da garantia.
