Thin P 60 X - Exaustor de cozinha ELICA - Manual de utilização gratuito

Marca	Elica
Modelo	Thin P 60 X
Categoria	Coifa aspirante
Tipo de instalação	Evacuação externa ou reciclagem interna
Alimentação elétrica	220-240 V ~ 50 Hz
Potência do motor	Não especificada
Número de velocidades	3 + Boost (intensivo 30 min e 7 min)
Iluminação	LED integrado (substituição pelo serviço de assistência)
Filtro de gordura	Metálico lavável (manual ou máquina de lavar louça em baixa temperatura)
Filtro de carvão ativado	Para versão de reciclagem, limpeza a cada 2 meses, substituição a cada 3 anos
Indicadores de saturação	LED piscando para filtro de gordura, alternado para filtro de carvão
Distância mínima de segurança	50 cm (cozedura elétrica) / 65 cm (cozedura a gás ou mista)
Desligamento automático	Após 30 min em Boost 1, após 7 min em Boost 2
Limpeza externa	Pano húmido com detergente neutro, sem álcool nem abrasivo
Limpeza dos filtros de gordura	Uma vez por mês ou conforme indicador
Limpeza do filtro de carvão	A cada 2 meses com água quente ou máquina de lavar louça a 65°C, depois secagem no forno 10 min a 100°C
Substituição da lâmpada	Contactar o serviço de assistência técnica
Normas de conformidade	Segurança EN/IEC 60335, Desempenho EN/IEC 61591, CEM EN 55014
Utilização recomendada	Velocidade mínima em cozedura normal, boost para fumos intensos
Material	Aço inoxidável (conforme modelo)

Perguntas frequentes - Thin P 60 X ELICA

Como posso usar a coifa na versão de evacuação externa?

Ligue a flange de conexão da coifa a um duto de evacuação (não fornecido) de diâmetro equivalente. Certifique-se de que o filtro de carvão foi removido. Siga as instruções de montagem no manual.

Como usar a coifa na versão de reciclagem (filtro de carvão)?

Instale um filtro de carvão ativado (comprado separadamente) na coifa. O ar aspirado será desengordurado e desodorizado antes de ser devolvido ao ambiente.

Qual é a distância mínima entre a coifa e a placa de cozedura?

Para fogões elétricos: 50 cm. Para fogões a gás ou mistos: 65 cm. Respeite uma distância superior se indicada pelo fabricante do fogão.

Como limpar o filtro de gordura metálico?

Remova o filtro puxando a sua pega de mola. Lave-o à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura com um ciclo curto. Limpe-o pelo menos uma vez por mês ou quando o indicador de saturação piscar.

Como redefinir os indicadores de saturação dos filtros?

Pressione longamente a tecla L1 (LED) até que os indicadores pisquem ou acendam alternadamente conforme o filtro. Um sinal sonoro confirma a redefinição.

O que fazer se a coifa não ligar?

Verifique se a alimentação elétrica está ligada e se o disjuntor não disparou. Se o problema persistir, contacte o serviço de assistência técnica.

Como substituir a iluminação LED?

Os LEDs são integrados e só podem ser substituídos por um técnico autorizado. Contacte o serviço de assistência técnica para a substituição.

A função Boost desliga automaticamente?

Sim, a velocidade Boost 1 dura 30 minutos e a Boost 2 dura 7 minutos. Após este período, a coifa volta automaticamente à velocidade anterior ou desliga se estivesse em espera.

Posso usar a coifa sem as lâmpadas?

Não, não use nem deixe a coifa sem as lâmpadas corretamente montadas, pois isso apresenta risco de choque elétrico.

Como fazer a manutenção do filtro de carvão ativado?

Limpe-o a cada 2 meses com água quente e um detergente suave ou na máquina de lavar louça a 65°C (ciclo completo sem louça). Seque-o no forno a 100°C durante 10 minutos. Substitua o filtro a cada 3 anos ou se estiver danificado.

MANUAL DE UTILIZADOR Thin P 60 X ELICA

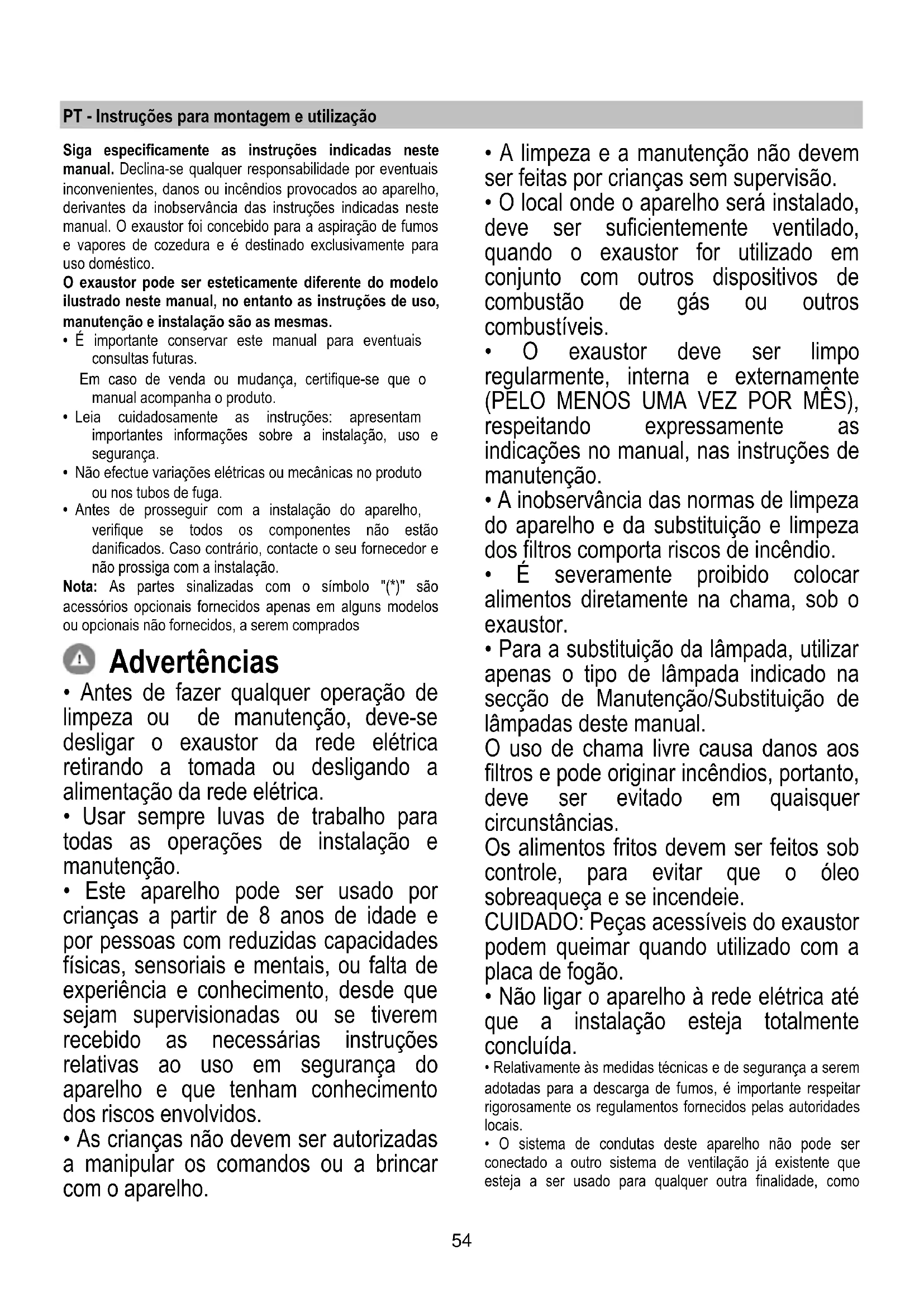

PT Instruções para montagem e utilização

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

- É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.

• Leia cuidadosamente as instruções: apresentam importantes informações sobre a instalação, uso e segurança.
• Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.
  O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.
  Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.
  CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser usado para qualquer outra finalidade, como

descarga de fumos de aparelhos a gás ou outros combustíveis.

• Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilizar o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.
• Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ativa automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental:

LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Qualquer marca, diferença de cor e imperfeição na superfície não deve ser considerada como defeito mas como uma característica própria da madeira, um material nobre, natural e vivo que tende a sofrer alterações ao longo do tempo. É isto que torna cada produto único e irrepetível.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

⚠️ ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (falange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com comprimento não inferior ao indicado.
! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C).
! Evitar alterações drásticas da seção do tubo (diâmetro).

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (*), garantias (*) etc.). Caso haja, tirar e conservar.

Produto com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menos duas ou mais pessoas.

Funcionamento

T1. Tecla luz ON/OFF
T2. Tecla Diminuição de velocidade de aspiração / Desligamento motor
L1. Led de aviso velocidade ativa
T3. Tecla Acendimento motor / Aumento velocidade de aspiração
T4. Tecla função "BOOST" – velocidades intensivas -

para ligar e desligar a luz

T2 : Tecla diminuição velocidade / Desligamento motor pressionar para diminuir a potência de aspiração, até ao desligamento do exaustor.

pressionar e manter pressionado para desligar diretamente o exaustor.

L1: Led de aviso velocidade ativa

os LEDs iluminam-se com base na velocidade de aspiração ativa/utilizada

T3: Tecla de aumento velocidade

pressionar para acender o exaustor pressionar para aumentar a potência de aspiração.

T4: Tecla função "BOOST" – velocidades intensivas - pressionar T4 para ativar a velocidade de aspiração intensiva "BOOST 1", temporizada para 30 minutos

esta temporização prolongada foi concebida para garantir um tempo útil para cozeduras com alto conteúdo de fumos

Nota : decorridos os 30 minutos, o exaustor regressará à velocidade de aspiração anteriormente configurada ***

com o motor aceso em "BOOST 1", pressionar novamente T4 para ativar a velocidade de aspiração intensiva "BOOST 2", temporizada para 7 minutos

Nota: decorridos os 10 minutos, o exaustor regressará à velocidade de aspiração anteriormente configurada ***

Nota: pressionando novamente T4, durante 7 minutos, regressa-se à velocidade de aspiração previamente configurada ***

durante as funções "BOOST1" e "BOOST2" ativas, pressionando:

regressa-se à velocidade de aspiração previamente configurada ***

regressa-se à 3.ª velocidade de aspiração

*** a velocidade de aspiração anterior permanece visualizável através dos LEDs de aviso L1

- se estiver configurada a velocidade intensiva diretamente com o exaustor desligado, o motor desliga.

Durante o uso das funções "BOOST" o símbolo T4 pisca:

( "BOOST 1": luz branca - "BOOST 2": luz azul)

Indicadores de saturação dos filtros

Em intervalos regulares, o exaustor indica a necessidade de executar a manutenção dos filtros.

LED (L1) aceso com luz intermitente (todos os indicadores luminosos piscam em conjunto): executar a manutenção do filtro de gorduras.

LED (L1) aceso com luz alternada (os indicadores luminosos acendem-se em sequência): executar a manutenção do filtro de carvão ativo

Nota: O aviso de saturação dos filtros é visível nos primeiros 10 segundos depois do acendimento do exaustor; dentro deste tempo deve ser executado o reset dos indicadores de saturação.

Reset indicadores de saturação dos filtros:

Pressão prolongada da tecla

LED = (L1) acende-se e desliga-se (conforme o tipo de filtro para o qual se executa o reset, os indicadores luminosos piscam juntos ou acendem-se em sequência); será emitido um sinal acústico de confirmação da correta execução do reset.

Ativação indicador de saturação dos filtros

Nota: esta operação deve ser executada com o exaustor desligado.

- Filtro de gorduras

1.ª pressão prolongada das teclas

se o indicador estiver ativo, acende-se a tecla pressionar a tecla , para desativá-lo

se o indicador estiver desativado, acende-se a tecla

pressionar a tecla

para ativá-lo

- Filtro de carvão ativo

2.ª pressão prolongada das teclas

se o indicador estiver ativo, acende-se a tecla pressionar a tecla , para desativá-lo

se o indicador estiver desativado, acende-se a tecla

pressionar a tecla

para ativá-lo

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Fig. 14-27

O Filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Fig. 26

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Substituição das lâmpadas

O exaustor é fornecido com um sistema de iluminação baseado na tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para substituir, contactar o serviço de assistência técnica.
