MANUAL DE UTILIZADOR IZF 68700 MST TEKA

Avisos de segurança Precaução. Se a vitrocerâmica se par- tir ou rachar, desligue imediatamente a placa para evitar choques eléctricos. Este aparelho não se destina a tra- balhar com um tem- porizador externo (que não esteja incorporado no apa- relho) ou com um sistema de controlo remoto separado. Não limpe este dispositivo a vapor. Precaução. O dispositivo e as res- pectivas partes aces- síveis podem aquecer durante o funcionamento. Evite tocar nos elementos de aquecimento. As crianças com menos de 8 anos devem manterse afastadas da placa, excepto se estiverem sob super- visão constante. Este dispositivo só deve ser utilizado por crianças com mais de 8 anos; as pessoas com capaci- dades físicas, senso- riais ou mentais, ou sem experiência ou c o n h e c i m e n t o s , devem utilizálo APENAS sob supervisão ou se lhes tiverem sido dadas instruções adequadas sobre a utilização do aparelho e se compreenderem os perigos do mesmo. A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão. As crianças não devem brincar com o dispositivo. Precaução. É perigoso cozinhar com gordura ou óleo sem a presença de uma pessoa, pois pode ocorrer um incêndio. NUNCA tente apagar um incêndio com água! Neste caso, desligue o dispositivo e cubra as chamas com uma tampa, um prato ou um cobertor. Não armazene objectos nas áreas de cozedura da placa.Evite possíveis riscos de incêndio. O gerador de indução cumpre as normas europeias vigentes. No entanto, recomendamos que as pessoas com aparelhos cardíacos, tipo pacemaker, consultem o seu médico ou, em caso de dúvida, se abstenham de utilizar as zonas de indução. Não devem ser colocados sobre a superfície objectos metálicos como facas, garfos, colheres e tampas, pois podem aquecer. Depois de utilizar, desligue sempre a placa, não se limite a retirar o recipiente. Caso contrário poderá ocorrer um funcionamento indesejado da placa se for inadvertidamente colocado outro recipiente sobre ela durante o período de detecção de recipiente. Evite possíveis acidentes! Instalação Colocação com gaveta para talheres Se desejar instalar móveis ou uma gaveta para talheres por baixo da placa, deve ser colocada uma tábua de separação entre as duas. Desta forma, é evitado o contacto acidental com a superfície quente do encaixe do dispositivo. A tábua deve ser colocada 20 mm abaixo da parte inferior da placa. Ligação eléctrica Antes de ligar a placa à rede eléctrica, verique se a tensão e a frequência correspondem às especicadas na placa de identicação do produto, que se encontra por baixo do mesmo, e na folha da garantia, ou na cha de dados técnicos aplicável, que tem de ser guardada juntamente com este manual durante a vida útil da placa. A ligação eléctrica será feita através de um interruptor omnipolar ou cavilha,PT

desde que seja acessível, de acordo com a corrente e com uma distância mínima entre os contactos de 3 mm. Isto garante que o circuito é desligado em caso de emergência e permite a limpeza da placa. Certiquese de que o cabo de alimentação não entra em contacto com o armazenamento da placa ou com o armazenamento do forno, caso estejam instalados na mesma unidade. Atenção: A ligação eléctrica tem de ser correctamente ligada à terra, seguindo os regulamentos adequa- dos, caso contrário pode ocorrer um funcionamento incorrecto da placa. Picos de tensão anormalmen- te altos podem avariar o sistema de controlo (como com qualquer tipo de aparelho eléctrico). Recomendase que a placa de indução não seja utilizada durante a função de limpeza pirolítica no caso de fornos pirolíticos, devido à elevada temperatura que este aparelho atinge. Apenas o Serviço de assis- tência técnica ocial da TEKA está autorizado a manusear ou reparar o aparelho, incluindo substituir o cabo de alimentação. Antes de desligar a placa da rede eléctrica, recomendase que desligue o interruptor de corte e aguarde aproximadamente 25 segundos antes de retirar a cha. Este tempo é necessário para descarregar totalmente o circuito electrónico e, assim, evitar a possibilidade de uma descarga eléctrica através dos contactos da cha. Guarde o Certicado de Garantia ou a ficha de dados técnicos juntamente com o manual de instruções durante toda a vida útil do produto. Estes documentos contêm informações técnicas importantes. Sobre a indução Vantagens Com uma placa de indução, o calor é transmitido diretamente ao tacho. Isto tem várias vantagens: -Poupa tempo. -Poupa energia. -Facilita a limpeza, pois a comida que entra em contacto com a placa de vidro não queima com facilidade. -Melhora o controlo de energia. Esta energia é transferia ao tacho assim que os controlos de operação são premidos, e logo que o tacho é retirado da zona de cozedura, a transferência de energia para. Não é necessário desligar primeiro. Tachos Apenas os tachos ferromagnéticos são indicados para placa de indução. Existem vários tipos: -tachos em ferro fundido, aço esmaltado e aço inoxidável especificamente para placas de indução. Não recomendamos o uso de placas difusoras ou materiais como aço no, alumínio, vidro, cobre ou barro. Cada zona de cozedura tem um tempo mínimo de deteção de tacho. Isto depende do material e do diâmetro da base ferromagnética. Por isso, é essencial usar a zona de cozedura com o tamanho mais aproximado do diâmetro da base do tacho. Se o tacho não for detetado na zona de cozedura selecionada, tente na zona com tamanho imediatamente abaixo. Quando a Flex Zone é utilizada como zona de cozedura única, podem ser utilizados tachos maiores indicados para esta zona (ver g. 2). Fig. 2 Alguns tachos sem uma base ferromagnética completa são vendidos como indicados para indução (ver fig.3). Nestes tachos apenas a base ferromagnética é aquecida. Consequentemente, o calor não é distribuído uniformemente pela base do tacho. Isto pode querer dizer que a parte não-ferromagnética da base do tacho não chega à temperatura ideal de cozedura. Fig. 3 verde-amarelo azul azul(cnzento) castanho preto verde-amarelo azul castanho preto verde-amarelo azul castanho preto verde-amarelo azul castanho preto verde-amarelo azul castanho preto

Fig. 4 Inuência da base dos tachos

rapidamente sem dar o tempo para a

Utilização e manutenção Instruções do controlo táctil

Sensor de ativação para a função

Sensor de ativação para a função

Sensor de ativação para a função

Sensor de ativação para a função

Sensor de ativação para a função

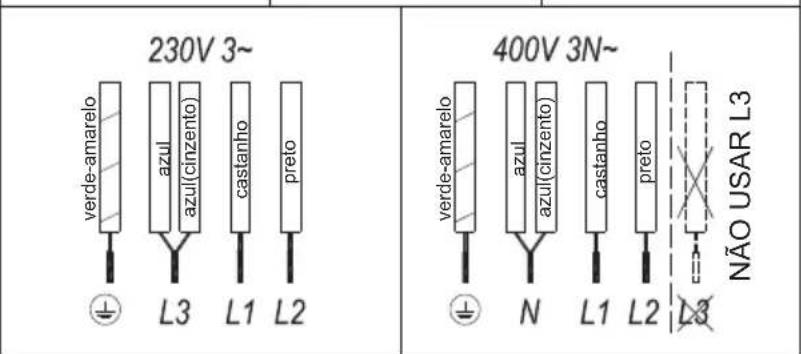

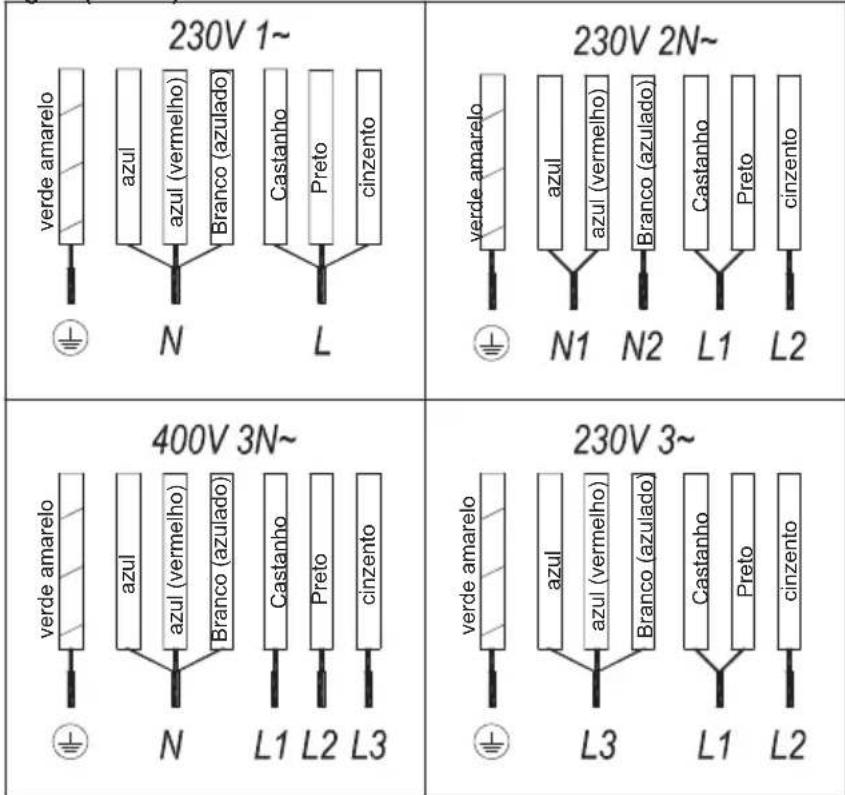

verde amarelo azul (vermelho) Branco (azulado) Castanho Preto cnzento azul verde amarelo azul (vermelho) Branco (azulado) Castanho Preto cnzento azul verde amarelo azul (vermelho) Branco (azulado) Castanho Preto cnzento azul verde amarelo azul (vermelho) Branco (azulado) Castanho Preto cnzento azul Fig.6b (7 FIOS)PT

a ponta do dedo para ativar a função desejada. Cada ação é vericada por meio de um sinal sonoro. Use o controle deslizante cursor (2) para ajustar os níveis de potência (0 - 9), deslizando o dedo sobre ele. Deslizante para a direita aumenta o valor, enquanto deslizando para a esquerda diminui-lo. Del mismo modo es posible seleccionar directamente un nivel de potencia tocando con el dedo directamente en el punto deseado del cursor “slider” (2). Para selecionar uma placa sobre estes modelos, tocar diretamente o cursor slider (2).

1 Toque na tecla de toque On (1) durante pelo menos um segundo. O controle de toque cará ativo, um sinal sonoro será ouvido e os indicadores (3) acendese exibindo uma “-”. Se alguma área de cozinha é quente, o indicador relacionado piscará uma H. Se você não tomar qualquer acção nos próximos 10 segundos, o controlo táctil desligase automaticamente. Quando o controle de toque é ativada, você pode desligá-lo a qualquer momento tocando no botão de toque (1), mesmo que tenha sido bloqueada (bloqueio função activada). O botão de toque (1) tem sempre prioridade para desligar o controle de toque.

Uma vez que o controlo táctil é ativado com sensor (1), qualquer placa pode ser ligada, seguindo estes passos: 1 Deslize o dedo ou toque em qualquer posição de um dos “deslizante” cursores (2). A zona foi selecionado e simultáneo nível de potência será definido entre 0 e 9. Esse valor poder será mostrada no indicador de energia correspondente e seu ponto decimal (4) irá manter a luz durante 10 segundos. 2 Use o cursor slider (2) para escolher um novo nível de cozimento entre 0 e 9.. Enquanto a placa é seleccionada, por outras palavras, com a casa decimal (4) ponto de luz para cima, o seu nível de potência pode ser modicado.

Usando a cursor slider (2) reduzir o poder de nível 0. A placa desliga-se. Quando uma placa de aquecimento é desligado um H aparece no seu indicador de potência (3), se a superfície de vidro da zona de cozimento relacionado é quente e há um risco de queimaduras. Quando a temperatura cai, o indicador (3) desliga-se (se o fogão está desligado), ou de outra forma um “-” acende-se se o fogão ainda está conectado.

DESLIGAR TODAS AS PLACAS

Todas as placas podem ser simultaneamente desligado usando o geral de ligar / desligar do sensor (1). Todos os indicadores de chapa (3) será desligado. Se a zona de aquecimento desligado estiver quente, o indicador mostra um H. Detecção de recipientes Certique-se de que o fundo do recipiente cubra uma ou mais das referências ( ) na superfície da placa; (veja a g. 7 e a tabela 1). Os focos de indução incorporar detetor de recipientes. Assim, o funcionamento da placa é evitada sem ter colocado um recipiente ou quando é inadequado. O indicador de alimentação (3) mostra o símbolo para “não container” se a ser a área iluminada, é detectado que nenhum recipiente ou é inadequada. Se os recipientes são removidos da área durante o funcionamento, a placa irá parar automaticamente a fonte de alimentação e o símbolo de “sem recipiente”. Quando o recipiente é colocado de volta na zona de cozedura, a fonte de alimentação é retomada no nível de potência que foi seleccionado. O tempo para a deteção da panela é de 30 segundos. Se o tempo sem um recipiente é colocado, ou inadequado, a zona de cozinhar é desativado. Após o uso, desligue a área de cozimento por controlo táctil. Caso contrário, pode ocorrer uma operação indesejada se uma panela for acidentalmente colocada na área de cozedura durante os 30 segundos. Evitar acidentes! Fig.7 Função de Bloqueio Por Bloqueio da Função pode Vd. bloco outros sensores, exceto o botão liga / desliga (1) para evitar a violação indesejada. Este recurso é útil como uma medida de segurança para crianças. Para activar esta funcionalidade deve tocar o sensor (6) durante pelo menos um segundo. Uma vez feito isso, o piloto (7) acende indicando que o painel de controle está bloqueado. Para desativar a função só tem que tocar o sensor (6) novamente. Se o próximo sensor de abertura / (1) é usado para desligar o aparelho enquanto a função de bloqueio é ativado, não será possível transformar o cooktop novamente até ele desbloqueia.PT

centrado em 1 ponto 2 pontos

ao mesmo tempo o sensor

ativada. Ativação de função Stop & Go .

Desactivação do Stop & Go.

vai começar a fornecer energia

antes de passar o seu tempo de

etapa 3. Função “temporizador” (relógio de contagem regressiva)

a 90 minutos. Temporizada uma placa.

regressiva em segundos.

cronometrados serão apresentadas

Uma vez que o tempo de cozimento seleccionado ter decorrido, a zona de aquecimento sendo cronometrado é desligado eo relógio emite uma série de sinais sonoros durante vários segundos. Para desligar o sinal sonoro, toque em qualquer indicador do temporizador sensor.The (12) irá mostrar um piscar 00 ao lado do ponto decimal (4) da zona selecionada. Se a zona de aquecimento desligado estiver quente, o indicador de alimentação (3) vai exibir alternadamente o símbolo H e um “-”. Se você deseja tempo, outro prato quente, ao mesmo tempo, repita os passos 1 a 3. Se uma ou mais zonas já são cronometrados, o indicador do temporizador (12) vai mostrar por padrão no menor tempo restante para terminar, mostrando um “t” na zona relacionados. Resto de zonas cronometradas irá mostrar em suas zonas de indicador correspondentes à decimal ponto a piscar. Quando cursor “slider” de outra zona temporizada é pressionado, o temporizador irá indicar o tempo restante dessa zona durante alguns segundos e seu indicador mostrará o seu nível de energia eo “t” alternadamente. Alterando o tempo programado. Para modificar o tempo, o cursor “slider” programado (2) da zona temporizada tem de ser pressionado. Então, será possível ler e modicar o tempo. Através de sensores (10) e (11), você pode modicar o tempo programado. Desconexão de temporizador. Se desejar parar o relógio antes do tempo programado é para cima, isso pode ser feito a qualquer momento, simplesmente ajustando seu valor para ‘-’. Seleccione a placa desejada. Ajustar o valor do relógio a “00”, utilizando o sensor de (10). O relógio é cancelado. Isto também pode ser feito mais rapidamente, empurrando os “sensores de (10) e” (11), ao mesmo tempo. Função Power Management Este modelo está equipado com uma função de limitação de potência (Gestão de potência). Esta função permite que o total de energia produzida pela placa a ser denida para diferentes valores seleccionados pelo utilizador. Para fazer isso, para o primeiro minuto depois de ter ligado a placa à fonte de alimentação, é possível acessar o menu de limitação do poder. 1 Pressione a tecla (11) toque por três segundos. A carta PL aparecerá no indicador do temporizador (12) 2 Pressione a tecla de toque de bloqueio (6). Os valores de potência diferentes para que a placa pode ser limitada aparecerá e estas podem ser alterados usando os (11) e (10) sensores. 3 Uma vez que o valor foi seleccionado, uma vez mais, pressiona a tecla de toque de bloqueio (6). A placa será limitado ao valor de energia escolhida. Se você quiser alterar o valor novamente, você deve desligar o fogão e ligue o novamente após alguns segundos. Assim, você vai voltar a ser capaz de entrar no menu de limitação do poder. Toda vez que o nível de potência de um fogão é alterado, o limitador de potência irá calcular a potência total do fogão está gerando. Se você tiver atingido o limite total de energia, o controle sensível ao toque não lhe permitirá aumentar o nível de potência do que o fogão. A placa emite um sinal sonoro e o indicador de alimentação (3) piscará no nível que não pode ser ultrapassado. Se você deseja exceder esse valor, você deve diminuir o poder dos outros bicos. Às vezes não será suciente para reduzir outra por um único nível, pois isso depende do poder de cada placa eo nível é xado em. É possível que para elevar o nível de uma placa de cozinha o nível de algumas das mais pequenas tenha de ser reduzido. Se você usar o switch-on rápido em função de potência máxima e o referido valor está acima do valor definido pelo limite, a placa será denido para o nível máximo possível. A placa emite um sinal sonoro e o referido valor de potência piscará duas vezes no indicador (3). Funções especiais: CHEF Estas funções têm níveis de potência pré-atribuídos para facilitar a confeção e obter resultados excelentes, pois a temperatura do tacho é controlada continuamente por sensores. Quando a temperatura pretendida para a função é atingida, é mantida automaticamente sem necessidade de mudar o nível de potência. As funções Chef funcionam corretamente com tachos cuja área ferromagnética da base é igual à área da zona de cozedura. Além disso, para funções com altas temperaturas (acima de 100 °C), os tachos devem ter uma base lisa e uniforme (preferentemente tipo «sandwich»), como na gura 8. Fig. 8 Para garantir o funcionamento correto segundo estas instruções, é importante que o tacho e a zona de cozedura não estejam quentes no início do processo. Mais informação sobre os tachos apropriados (caçarola, frigideiras, grelhadores, etc.) disponível na página web da Teka. Estas funções exigem que o fundo do recipiente utilizado cubra as duas referências ( ) da zona de cozedura; (veja a g. 9).PT

Fig. 9 O Controlo tátil tem funções especiais que ajudam o utilizador a cozinhar através do sensor CHEF (16). Para ativar uma função especial numa zona: 1 Primeiro tem de ser selecionada; no indicador de alimentação (3) o ponto decimal (4) ca ativo. 2 Depois clicar no sensor CHEF (16). Premindo sucessiva e sequencialmente irá percorrer todas as funções CHEF disponíveis em cada uma das zonas. A ativação destas funções será exibida pelos leds correspondentes (17), (18), (19) ,(20) ,(21) ,(22), (23), (24), (25) e (26). Se quiser cancelar em qualquer momento uma função especial ativada, deve tocar no sensor do cursor “slider” na posição ‘’0’’

Esta função dene um controlo de potência automático adequado para manter os alimentos cozidos quentes. Para ativar, selecionar a placa, e premir o sensor CHEF (16), até o led (17) localizado no ícone acender. Uma vez ativada a função haverá um no indicador de alimentação (3). Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente.

Esta função define um controlo de potência automático adequado para manter uma temperatura baixa na zona de cozedura.Ideal para descongelar alimentos ou para derreter lentamente outros tipos de alimentos como chocolate, manteiga, etc. Para ativar, selecionar a placa, e premir o sensor CHEF (16), até o led (18) localizado no ícone acender. Uma vez ativada a função haverá um no indicador de alimentação (3). Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente.

Esta função define um controlo automático de potência adequado para manter a fervura. Depois de os alimentos estarem a ferver, ativar a placa selecionando-a, e premir o sensor CHEF (16), até o led (19) localizado no ícone acender. Uma vez ativada a função haverá um no indicador de alimentação (3). Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente.

FUNÇÃO QUICK BOILING

(dependendo do modelo) Esta função ativa o controlo de fervura automático, que é uma ótima ajuda Fig. 11 Fig. 10PT

para cozinhar massa, arroz, ovos, ferver alguns alimentos, etc. Está disponível apenas naquelas zonas onde aparece o símbolo . Condições do recipiente Para um funcionamento adequado da função Quick Boiling, tem de usar um recipiente que cumpra com as seguintes condições prévias: - Dimensão do fundo tão próxima quanto possível do diâmetro da placa. - SEM TAMPA. - Cheio até metade da capacidade com água à temperatura ambiente (nunca usar água aquecida ou quente). O não cumprimento destas condições distorcerá o controlo adequado da fervura. ADVERTÊNCIA: não usar esta função para outro m culinário que não seja ferver água. Nunca usar óleo, pode começar a sobreaquecer e criar uma chama. Ativar função Para ativar, selecionar a placa, e premir o sensor CHEF (16), até o led (20) localizado no ícone acender. Quando a funcionalidade está ativada, no indicador de potência (3); aparecerá um segmento móvel, indicando que a cozedura está sob controlo do sistema. Quando o sistema detetar que a fervura estará prestes a começar, soará um primeiro bipe. Aproveite esta oportunidade para preparar alimentos a ferver ou cozinhar. Após 30 segundos, soará um segundo bipe, se não o tiver já feito, é o momento para colocar o alimento na panela. Após o segundo bipe, o sistema ativará o temporizador e cronómetro para que possa controlar há quanto tempo o alimento está a ser fervido,e o símbolo aparecerá no indicador de potência (3). 30 segundos após a ativação do cronómetro, soará um terceiro bipe a avisar que a partir desse momento o sistema reduzirá a potência fornecida de modo a manter uma fervura suave e contínua. O temporizador manter- se-á ativo até ao m da cozedura. Se pretendido, pode desativar o temporizador e definir um tempo para a contagem decrescente e para a placa desligar automaticamente (consultar a secção Função do temporizador) Desativar função Pode ignorar a função em qualquer momento desligando a placa, alterando o nível de potência ou escolhendo uma função especial diferente.

Esta função define um controlo automático de potência adequado para cozinhar no grelhador. Para o ativar, selecione a placa e pressione no sensor “CHEF” (16) até que o LED (21) localizado no ícone acenda. Quando a função está ativada, no indicador de potência (3) aparecerá um segmento móvel, indicando que a cozedura se encontra na fase de pré-aquecimento do recipiente. Uma vez terminada esta fase, o sinal aparecerá no indicador de potência (3) e será emitido um sinal sonoro, indicando ao utilizador que ele deve adicionar o alimento. Pode cancelar a função a qualquer momento desligando a placa através da alteração do nível de potência ou escolhendo uma função especial diferente.

Esta função define um controlo automático de potência adequado para fritar com pouco óleo ou saltear. Para o ativar, selecione a placa e pressione no sensor “CHEF” (16) até que o LED (22) localizado no ícone acenda. Quando a Fig. 13 Fig. 14PT

função está ativada, no indicador de potência (3) aparecerá um segmento móvel, indicando que a cozedura se encontra na fase de pré-aquecimento do recipiente. Uma vez terminada esta fase, o sinal aparecerá no indicador de potência (3) e será emitido um sinal sonoro, indicando ao utilizador que ele deve adicionar o alimento. Pode cancelar a função a qualquer momento desligando a placa através da alteração do nível de potência ou escolhendo uma função especial diferente.

Esta função define um controlo automático de potência adequado para fritar com muito óleo. Para o ativar, selecione a placa e pressione no sensor “CHEF” (16) até que o LED (23) localizado no ícone acenda. Quando a função está ativada, no indicador de potência (3) aparecerá um segmento móvel, indicando que a cozedura se encontra na fase de pré-aquecimento do recipiente. Uma vez terminada esta fase, o sinal aparecerá no indicador de potência (3) e será emitido um sinal sonoro, indicando ao utilizador que ele deve adicionar o alimento. Pode cancelar a função a qualquer momento desligando a placa através da alteração do nível de potência ou escolhendo uma função especial diferente.

Esta função dene um controle de potência automático adequado para fritar alimentos em temperatura média. Ideal para fritar batatas, na preparação da omelete espanhola. Para o activar, seleccione a placa e prima sucessivamente o sensor CHEF (16), até que o led (24) por cima do ícone se acenda . Assim que a função for ativada, um segmento móvel aparecerá no indicador de potência (3), indicando que o sistema está em fase de pré-aquecimento do recipiente. Terminada esta fase, aparecerá um no indicador de potência (3) e soará um sinal acústico indicando que o usuário deve colocar a comida. Pode cancelar a função a qualquer momento desligando a placa, modicando o nível de potência ou escolhendo uma função especial diferente.

(dependendo do modelo) Esta função define um controlo automático de potência adequado para contar. Para o ativar, selecione a placa e pressione no sensor “CHEF” , até que o LED (25) localizado no ícone acenda. Quando a função está ativada, no indicador de potência (3) aparecerá um segmento móvel, indicando que a cozedura se encontra na fase de pré-aquecimento do recipiente. Uma vez terminada esta fase, o sinal aparecerá no indicador de potência (3) e será emitido um sinal sonoro, indicando ao utilizador que ele deve adicionar o alimento. Pode cancelar a função a qualquer momento desligando a placa através da alteração do nível de potência ou escolhendo uma função especial diferente. FUNÇÃO DE RICE (dependendo do modelo) Esta função liga o aparelho automaticamente para cozer arroz. Coloque o tacho com água e arroz na base e ligue a função. Para o ativar, selecione a placa e pressione no sensor “CHEF” , até que o LED (26) localizado no ícone acenda. Depois de ligada a função, a letra é apresentada no indicador de operação (3). Isto indica ao utilizador que processo de confeção foi iniciado. No m do processo é ouvido um sinal acústico, a placa desliga-se e o visor do temporizador (12) é ativado. Isto indica ao utilizador há quanto tempo o aparelho está em modo de repouso. Pode cancelar a função a qualquer momento desligando a placa através da alteração do nível de potência ou escolhendo uma função especial diferente. Fig. 12 Fig. 16PT

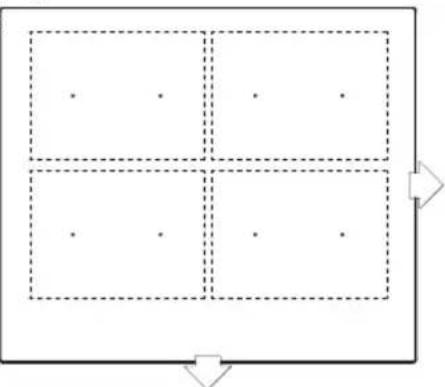

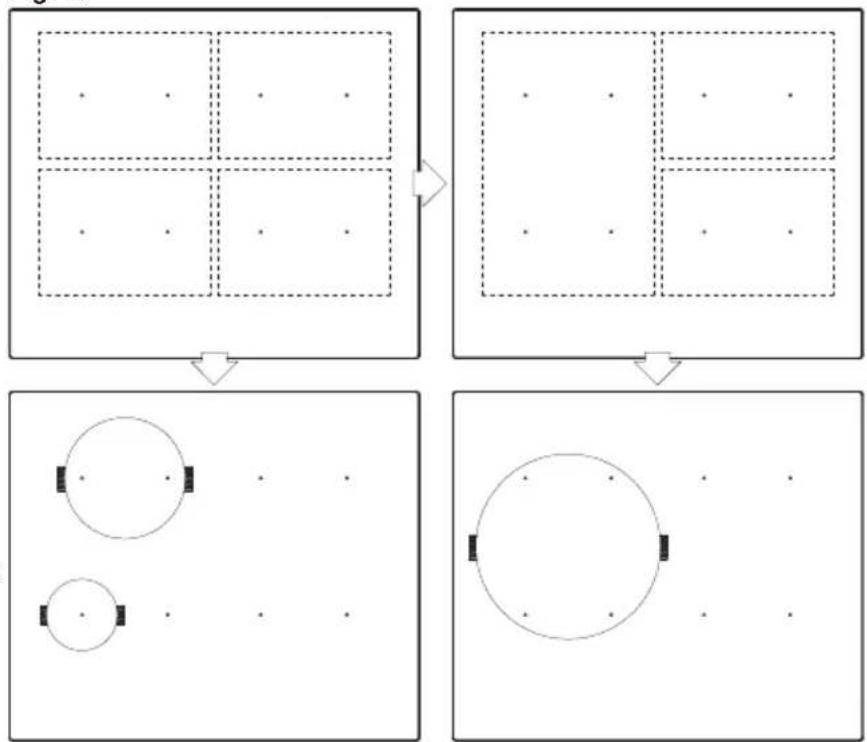

Função Flex Zone I Com esta função é possível utilizar duas zonas de cozedura verticais ao mesmo tempo, ambas com o seu próprio nível de potência e ativação da função de temporizador. Esta função permite aumentar a dimensão da zona de cozedura e utilizar recipientes maiores; (veja g.10). Para ativar esta função, pressione o sensor (14). Pode escolher a zona exível desejada pressionando este sensor sucessivamente. Ao assim proceder, o ponto decimal (4) de uma das zonas ligadas irá acender e o valor “0” será mostrado no seu indicador de potência (3). O indicador do temporizador do relógio (12) mostrará três segmentos indicando a zona exível selecionada. O visor de operação (3) mostrará três segmentos para outra zona ligada. (veja g. 11). Disporá de alguns segundos para realizar a operação seguinte, caso contrário a função será desativada automaticamente. Pode atribuir a potência tocando no cursor do controlo deslizante ativado (2). Para desativar esta função, deve tocar no cursor “slider” (deslizador) (2) na posição “0”. Função Flex Zone II Com esta função é possível utilizar duas zonas de cozedura verticais ao mesmo tempo. Esta função permite aumentar a dimensão da zona de cozedura e utilizar recipientes maiores. Para ativar esta função, pressione o sensor (15). Ao assim proceder, o ponto decimal (4) de uma das zonas ligadas irá acender e o valor “0” será mostrado no seu indicador de potência (3). O indicador do temporizador do relógio (12) mostrará três segmentos indicando a zona exível selecionada. O visor de operação (3) mostrará três segmentos para outra zona ligada. (veja fig. 12). Disporá de alguns segundos para realizar a operação seguinte, caso contrário a função será desativada automaticamente. Pode atribuir a potência tocando no cursor do controlo deslizante ativado (2). Para desativar esta função, deve tocar no cursor “slider” (deslizador) (2) na posição “0”. Função Flex Total Através desta função, é possível ativar duas zonas de cozedura para funcionarem em conjunto e selecionar um nível de potência e para ativar a função de temporizador para ambas as zonas. Esta função permite aumentar a dimensão da zona de cozedura e utilizar recipientes maiores; (veja a g. 14). Para ativar esta função, pressione o sensor (8). Ao assim proceder, o ponto decimal (4) de uma das zonas ligadas irá acender e o valor “0” será mostrado no seu indicador de potência (3). O indicador do temporizador do relógio (12) mostrará seis segmentos indicando a zona exível selecionada O visor de operação (3) mostrará três segmentos para outras zonas ligadas (veja a fig. 9). Disporá de alguns segundos para realizar a operação seguinte; caso contrário a função será desativada automaticamente. Pode atribuir a potência tocando no cursor do controlo deslizante ativado (2). Quando a potência tiver sido selecionada, o LED (8) no ícone (15). Para desativar esta função, deve tocar no cursor “slider” (deslizador) (2) na posição “0”. Função de Slide Cooking (dependendo do modelo) Esta função permite dividir a zona exível em três áreas (veja a g.15) e ativa uma conguração de potência predenida. Ele permitirá deslizar o recipiente de uma área para outra, para cozinhar com a potência atribuída a cada zona. Para ativar esta função, pressione o sensor (27). Ao fazer isso, acende-se o led (28) localizado acima do referido ícone e o ponto decimal (4) de uma das zonas vinculadas, mostrando também o valor “5” em seu indicador de potência (3), que corresponde à zona # 2 . O indicador de energia (3) da outra zona vinculada mostrará três segmentos (ver g. 15 e 16). Você tem alguns segundos para colocar o recipiente nesta área, caso contrário, a função será desativada automaticamente. Assim que o recipiente estiver no lugar, você pode deslizá-lo através das zonas: o nível de potência aparecerá automaticamente no indicador de potência (3): para a zona # 1, o nível de potência é 3, para a zona # 2 o nível de potência é 5 e para a zona 3, o nível de potência é 9 (veja as gs.10). Para desativar esta função, deve tocar no cursor “slider” (deslizador) (2) na posição “0”. Fig. 15PT

Função desligar de segurança Se, devido a um erro, uma ou mais placas não se desligarem, o aparelho irá desligarse automaticamente após um período de tempo denido (consul- te a Tabela 2). Tabela 2 Nível de Potência seleccionado

FUNCIONAMENTO (em horas)

10 minutos , ajustado para o nível 9

• Conforme o modelo Quando a função “desligar de segu- rança” tiver sido activada, é apresen- tado um 0se a temperatura da super- fície de vidro não for perigosa para o utilizador ou um H se existir risco de queimadura. Mantenha sempre o painel de controlo das áreas de aquecimento limpas e secas. Em caso de problemas de funcionamento ou ocorrências que não estejam mencionadas neste manual, desligue o aparelho e con- tacte o Serviço de assistência técnica da TEKA. Sugestões e recomendações

• Utilize panelas e recipientes espessos, com fundos totalmente planos.

• Não deslize os recipientes sobre o vidro, pois podem riscálo.

• Embora o vidro suporte alguns golpes de grandes recipientes, que não tenham arestas vivas, é necessário ter precaução com os impactos destes utensílios.

• Para evitar danos na superfície de vitrocerâmica, não deslize os recipientes sobre o vidro, e mantenha o fundo dos recipientes limpos e em boas condições.

• Diâmetros minimos recomendados dos fundos das panelas, (consultar a ‘’Ficha de Dados Técnicos’’ fornecida com o produto). Tenha cuidado para não derramar açúcar ou produtos que o contenham pois, enquanto a superfície estiver quente, podem danicar o vidro. Limpeza e manutenção Para manter o produto em boas condi- ções a limpeza deve ser efectuada utilizando produtos e utensílios adequados, depois de arrefecer. Desta forma, a limpeza será mais fácil e evitará a acumulação de sujidade. Nunca utilize produtos ou utensílios de limpeza agressivos que possam riscar a superfície ou equipamentos a vapor. A sujidade ligeira, que não tenha aderido à superfície, pode ser limpa utilizando um pano húmido e um detergente suave ou água tépida com detergente. As manchas mais profundas e a gordura devem ser limpas utilizando um produto de limpeza especial para placas de vitrocerâmica, seguindo as instruções da embalagem. A sujidade que tenha aderido totalmente à superfície por ter sido queimada sucessivamente pode ser removida utilizando uma espátula com lâmina. A gordura seca na parte inferior dos recipientes ou a gordura entre o vidro e os recipientes enquanto está a cozinhar provocam ligeiras manchas coloridas. Estas podem ser removidas utilizando um esfregão de níquel com água ou um produto de limpeza espe- cial para placas de vitrocerâmica. Deve remover imediatamente, com uma espátula, objectos de plástico, açúcar ou alimentos que contenham muito açúcar e que tenham derretido sobre a superfície. O arrastamento de recipientes metáli- cos sobre o vidro provoca brilhos metálicos. Estes podem ser removidos utilizando, de forma intensiva, um pro- duto de limpeza especial para placas de vitrocerâmica, podendo ser neces- sário repetir o processo de limpeza várias vezes. Pode suceder que um recipien- te que colado ao vidro devido ao derretimento de qualquer produto entre eles. Não tente remover o recipiente enquanto a placa estiver fria!Esta tentativa poderá partir o vidro. Não pise o vidro, nem se apoie nele, pois pode partirse e provocar ferimentos. Não utilize o vidro para pousar objectos. A TEKA INDUSTRIAL S.A. reservase o direito de efectuar alterações a estes manuais, conforme considerar neces- sário ou útil, sem que tal prejudique as características essenciais dos produtos. Considerações ambientais O símbolo no produto ou na sua embalagem signica que este produto não pode ser tratado como o lixo doméstico normal. Este produto deve ser levado a um ponto de recolha para reciclagem de electrodomésticos eléctricos e electrónicos. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.PT

Os materiais utilizados na embalagem são ecológicos e podem ser reciclados. Os componentes de plásticos estão assinados com > PE<, >LD<, >EPS<, etc. Elimine os materiais da embalagem, como lixo doméstico, nos contentores adequados. Cumprimento com Eficiência Energética do aparelho: -Aparelhos foi testado de acordo com a norma EN 60350-2 ea obtido valor, em Wh/Kg, está disponível na placa de identicação do aparelho. Os conselhos a seguir ajudá-lo(a)- ão a poupar energia sempre que cozinhar:

• Sempre que possível, use a tampa correta para cada panela. Cozinhar sem tampa gasta mais energia.

• Use panelas com bases planas e diâmetros de base adequados a m de corresponderem ao tamanho da zona de cozedura. Geralmente, os fabricantes de panelas fornecem o diâmetro superior da panela que é sempre maior do que o diâmetro da base.

• Quando é usada água para cozinhar, use pequenas quantidades a fim de preservar as vitaminas e os minerais dos legumes e ajuste para o nível de potência mínimo que permita manter a cozedura. O nível de potência alto nível de energia é desnecessário e provoca um desperdício de energia.

• Use panelas pequenas com pequenas quantidades de alimentos. Se algo não funcionar Antes de contactar o Serviço de assis- tência técnica, efectue as vericações descritas abaixo. O aparelho não funciona: Verique se o cabo de alimentação está ligado. As zonas de indução não aquecem: O recipiente não é adequado (não tem fundo ferromagnético ou é demasiado pequeno). Verique se o fundo do recipiente é atraído por um íman, ou utilize um fundo maior. Ouvese um zumbido no início da cozedura nas zonas de indução: Em recipientes pouco espessos ou que não sejam de peça única, o zum- bido é consequência da transmissão de energia directamente para o fundo do recipiente. Este zumbido não é um defeito, mas se desejar evitálo, redu- za ligeiramente o nível de potência escolhido, ou utilize um recipiente com fundo mais espesso e/ou de uma peça. O controlo táctil não se acende ou, estando aceso, não responde: Não está seleccionada qualquer placa. Certiquese de que selecciona uma placa antes de a utilizar. Existe humidade nos botões tácteis e/ou os seus dedos estão húmidos. Mantenha seca e limpa a superfície do controlo táctil e/ou os dedos. O bloqueio está activado. Desactive o bloqueio. Ouvese um som de ventilação durante a cozedura, que continua mesmo com a placa desligada: As zonas de indução incluem uma ventoinha para refrigerar a parte electrónica. Esta só funciona quando a temperatura da parte electrónica é elevada; quando esta desce, desliga- se automaticamente, quer a placa estejaou não activada. Aparece o símbolo no indicador de potência de uma placa: O sistema de indução não encontra um recipiente sobre a placa, ou este não é adequado. Uma placa desligase e aparece a mensagem C81 ou C82 nos indicadores: Temperatura excessiva na parte elec- trónica ou no vidro. Aguarde algum tempo para que a parte electrónica arrefeça ou retire o recipiente para que o vidro arrefeça. O aparelho desliga e a mensagem C90 aparece nos indicadores de potência (3): O controlo tátil deteta se o sensor on/off (ligado/desligado) (1) está coberto e não permite a ligar a placa de cozedura. Remova os possíveis objetos ou líquidos mantendo a superfície de controlo tátil, limpa e seca até que a mensagem desapareça.EN
