MANUAL DE UTILIZADOR SD8601 IFM

Manual de operação

Medidor de vazão de ar comprimido

SDx5xx

SDx6xx

SDx8xx

Índice

1 Nota prévia.... 4

1.1 Símbolos utilizados.... 4
1.2 Advertência 4

2 Instruções de segurança 5

3 Utilização 6

3.1 Área de aplicação 6

4 Função 7

4.1 Opções para a saída OUT1 7
4.2 Opções para a saída OUT2.... 7
4.3 IO-Link 7

5 Montagem.... 9

5.1 Local de montagem.... 9
5.2 Posição de montagem.... 9
5.3 Fatores de interferência.... 10
5.4 Conexão do processo 10

6 Conexão elétrica 11
7 Elementos de exibição e de operação 13
8 Menu.... 14

8.1 Visão geral do menu.... 14
8.2 Menu principal e submenus.... 14

9 Operação 22

10 Parametrização 23

10.1 Parametrização por meio dos botões do dispositivo.... 23
10.2 Parametrização via IO-Link 24
10.3 Configuração de saída 24

10.3.1 Sinal de comutação 24
10.3.2 Sinal analógico.... 26
10.3.3 Monitoramento da quantidade de consumo (função de totalizador) 28

10.3.3.1 Sinal de pulso para o totalizador.... 28
10.3.3.2 Sinal de comutação para o totalizador 29

10.3.4 Saída desativada.... 30

10.4 Configuração de aplicação 31

10.4.1 Unidade de medida padrão 31
10.4.2 Amortecimento 31
10.4.3 Polaridade de saída das saídas de comutação 32
10.4.4 Fluido 32
10.4.5 Valor de processo para OUT1 e OUT2 32
10.4.6 Supressão de baixa vazão 33
10.4.7 Condições padrão 34
10.4.8 Calibração do ponto zero 34
10.4.9 Retardo de comutação.... 35
10.4.10 Comportamento de falha das saídas 35
10.4.11 Reinicialização do totalizador 36
10.4.12 Bloqueio / desbloqueio 37
10.4.13 Reinicializar o dispositivo.... 38

10.5 Display 38

10.5.1 Layout do display 38
10.5.2 Taxa de atualização do display 39
10.5.3 Rotação do display.... 39
10.5.4 Luminosidade do display 40
10.5.5 Ajuste de cores do display.... 40

10.6 Diagnóstico 42

10.6.1 Leitura dos valores do totalizador 42
10.6.2 Memória 42

10.7 Funções de serviço 43

10.7.1 Simulação 43
10.7.2 Localização óptica 44
10.7.3 Informações dos dispositivos.... 44

11 Eliminação de falhas 46

11.1 Mensagens de advertência 46
11.2 Mensagens de erro 46

12 Manutenção, conservação e descarte 48

13 Configurações de fábrica.... 49

1 Nota prévia

Instrução, dados técnicos, homologações e mais informações disponíveis através do código QR no dispositivo/na embalagem ou pelo link documentation.ifm.com.

1.1 Símbolos utilizados

√ Pré-requisito
▶ Instrução de procedimento
Reação, resultado

Em Designação de teclas, botões ou exibições negrito

Referência cruzada sem link
Referência cruzada com link

Informação importante

Falhas de funcionamento ou interferências possíveis em caso de inobservância

Informação

Informação complementar

1.2 Advertência

As advertências alertam sobre possíveis danos pessoais e materiais. Isso permite o manuseio seguro do produto. As advertências são classificadas da seguinte forma:

ADVERTÊNCIA

Advertência sobre o perigo de lesões graves

▷ A não observância da advertência pode levar a risco de morte ou lesões graves.

CUIDADO

Advertência sobre danos pessoais leves a moderados

▷ A não observância da advertência pode levar a risco de lesões leves a moderadas.

ATENÇÃO

Advertência sobre danos materiais

▷ A não observância da advertência pode levar a danos materiais.

2 Instruções de segurança

- O dispositivo descrito é instalado como subcomponente em um sistema.

• A segurança deste sistema é de responsabilidade do fabricante.

• O fabricante do sistema é obrigado a realizar uma avaliação de risco e a elaborar uma documentação conforme os requisitos legais e regulamentares para fornecer ao operador e ao usuário do sistema. Esta deve conter todas as informações e instruções de segurança necessárias para o operador, os usuários e, caso necessário, a equipe de serviço autorizada pelo fabricante do sistema.

• Este documento deve ser lido antes do início das atividades e deve ser conservado durante toda a vida útil do produto.

• O produto deve ser completamente compatível com as aplicações e com as condições ambientes.
• Utilize o produto somente de forma adequada (→ Utilização adequada).
• Utilize o produto somente para fluidos permitidos.
• O desrespeito às instruções de operação ou às especificações técnicas pode causar danos materiais e/ou pessoais.
• O fabricante não assume nenhuma responsabilidade ou garantia pelas intervenções feitas no produto ou pela utilização incorreta realizada pelo usuário.
• A instalação, a conexão elétrica, o manuseio, a operação e a manutenção do produto devem ser realizadas somente por pessoal treinado, qualificado, e autorizado pelo responsável da instalação.
• Proteja os dispositivos e cabos eficazmente contra danos.

3 Utilização

O dispositivo monitoriza o fluxo volumétrico padrão da pressão de operação e/ou de gases técnicos. O dispositivo registra as variáveis do processo: velocidade de fluxo, vazão (volume/tempo), quantidade consumida, temperatura do fluido e pressão.

3.1 Área de aplicação

O dispositivo destina-se ao uso em instalações de ar comprimido.

SDx5xx

- Ar comprimido

SDx6xx

• Ar comprimido
• Argônio (Ar)
  • Dióxido de carbono (CO2)
• Nitrogênio (N2)

Seleção do fluido que deve ser monitorado: Fluido ➞ 32

SDx8xx

- hélio (He)

Todos os dados valem para um fluxo volumétrico padrão conforme DIN ISO 2533, ou seja, fluxo volumétrico a 1013 mbar (101,3 kPa), 15 °C e 0 % de umidade relativa do ar. O dispositivo pode ser ajustado para outras condições padrões.

Compatibilidade eletromagnética (EMC):

Este é um produto da classe A. Em ambientes domésticos este produto pode causar interferências radioelétricas:

▶ Se necessário, adotar medidas EMC para efeitos de blindagem.

Diretiva de Equipamentos sob Pressão (DEP):

Os dispositivos correspondem à "Diretiva de Equipamentos sob Pressão", foram concebidos para gases estáveis do grupo de fluidos 2 e são fabricados em conformidade com as boas práticas de engenharia.

4 Função

• O dispositivo detecta a vazão de acordo com o princípio de medição calorimétrico.
• O dispositivo registra a temperatura e a pressão do fluido como valores adicionais do processo.
• O dispositivo dispõe de uma interface IO-Link.
• O dispositivo indica os valores atuais do processo em um display.
• O dispositivo dispõe de opções variadas de autodiagnóstico.
• O modo de simulação permite a entrada em operação simplificada do sensor.
• O dispositivo gera dois sinais de saída de acordo com a parametrização.

4.1 Opções para a saída OUT1

• Sinal de comutação para a vazão
• Sinal de comutação: temperatura
• sinal de comutação para pressão
• Sinal de comutação para o totalizador
• Sinal de pulso para o totalizador
- IO-Link
• OFF (saída de alta impedância comutada)

4.2 Opções para a saída OUT2

• Sinal de comutação para a vazão
• Sinal de comutação: temperatura
• sinal de comutação para pressão
• Sinal de comutação para o totalizador
• Sinal de pulso para o totalizador
• Sinal analógico para a vazão
• Sinal analógico: temperatura
• Sinal analógico de pressão
- Entrada para a reinicialização externa do totalizador
• OFF (saída de alta impedância comutada)

4.3 IO-Link

IO-Link é um sistema de comunicação para a conexão de sensores e atuadores inteligentes a sistemas de automação. O IO-Link está padronizado na norma IEC 61131-9.

Informações gerais sobre o IO-Link estão disponíveis em io-link.ifm

Os IODDs (Input Output Device Description) com todos os parâmetros, dados de processo e descrições detalhadas sobre o dispositivo estão disponíveis em: documentation.ifm.com

O IO-Link oferece as seguintes vantagens:

• Transmissão sem interferências de todos os dados e valores do processo

• Parametrização durante o processo ou ajuste prévio fora da aplicação

• Parâmetros para a identificação dos dispositivos conectados na instalação

• Parâmetros adicionais e funções de diagnóstico
• Cópia de segurança e restauração automáticas dos conjuntos de parâmetros em caso de substituição do dispositivo (Data storage “armazenamento de dados”)
• Protocolamento sem papel dos conjuntos de parâmetros, valores do processo e eventos
• Arquivo de descrição de dispositivos (IODD - Input Output Device Description) para uma fácil configuração
• Conexão elétrica padronizada
• Manutenção remota

5 Montagem

CUIDADO

Com temperaturas de fluidos acima de 50 °C (122 °F), algumas partes do invólucro podem aquecer e exceder 65 °C (149 °F).

▷ Perigo de queimadura.
▶ Proteja o invólucro contra o contato com materiais inflamáveis e contra contato involuntário.
▶ Fixar no cabo do sensor as etiquetas de advertência incluídas.

▶ Certifique-se de que a instalação esteja despressurizada durante a montagem.
▶ Siga as normas e prescrições para a instalação e a operação de unidades de ar comprimido.

5.1 Local de montagem

▶ Monte o dispositivo atrás do secador por refrigeração.
▶ Monte o dispositivo perto do consumidor.
▶ O dispositivo pode ser montado atrás de uma unidade de manutenção.
▶ Na utilização de óleo para o consumidor: monte o dispositivo antes do lubrificador.

5.2 Posição de montagem

1

2

3

4

Fig. 1: Alinhamento da distância de medição e do dispositivo

1: Distância de medição vertical, dispositivo como desejado
2: Distância de medição horizontal, dispositivo vertical
3: Distância de medição à direita (com o conector apontando para a frente), dispositivo de lado
4: Evitar: Distância de medição à esquerda (com o conector apontando para a frente), dispositivo de lado
F: Sentido de vazão

5.3 Fatores de interferência

Componentes integrados na tubulação, curvaturas, válvulas, redutores, entre outros, prejudicam o funcionamento do dispositivo.

▶ Mantenha distâncias entre o sensor e os fatores de interferência.

Fator de interferência		Distância para o sensor
	Alterações do diâmetro do tubo	10 x diâmetro do tubo
	cotovelo de 90°	10 x diâmetro do tubo
	dois cotovelos de 90°, um nível	15 x diâmetro do tubo
	dois cotovelos de 90°, dois níveis	25 x diâmetro do tubo
	válvula, válvula corrediça	40 x diâmetro do tubo

Sistemas de bloqueio e de controle não podem estar posicionados diretamente na frente do dispositivo.

▶ Evite mudanças de diâmetro entre o comprimento do tubo de entrada e o dispositivo. Caso não for possível evitar uma mudança de diâmetro, o diâmetro do comprimento do tubo de entrada deve ser superior ao diâmetro no dispositivo.

5.4 Conexão do processo

▶ Inserir o dispositivo conforme o sentido de vazão (seta no dispositivo) na tubulação:

▶ Apertar os dois adaptadores opostos com um torque de aperto definido:

Modelo	Torque de aperto
SD5xxx	50 Nm
SD6xxx	100 Nm
SD2xxx, SD9xxx	150 Nm

6 Conexão elétrica

O dispositivo deve ser instalado somente por um técnico eletricista qualificado.

Siga as normas nacionais e internacionais para a montagem de instalações eletrotécnicas.

Alimentação de tensão conforme SELV, PELV.

▶ Desconecte a tensão da instalação.
▶ Conecte o dispositivo do seguinte modo:

Fig. 2: Diagrama de conexão

Pino	Ocupação
1	L+
3	L-
4 (OUT1)	Sinal de comutação para a vazão Sinal de comutação: temperatura sinal de comutação para pressão Sinal de comutação para o totalizador Sinal de pulso para o totalizadorIO-LinkOFF (saída de alta impedância comutada)
2 (OUT2/ InD)	Sinal de comutação para a vazão Sinal de comutação: temperatura sinal de comutação para pressão Sinal de comutação para o totalizador Sinal de pulso para o totalizador Sinal analógico para a vazão Sinal analógico: temperatura Sinal analógico de pressão Entrada para a reinicialização externa do totalizadorOFF (saída de alta impedância comutada)

Fig. 3: Exemplos de circuitos

1: 2 x comutação positiva
2: 2 x comutação negativa
3: 1 x comutação positiva / 1 x analógica
4: 1 x comutação negativa / 1 x analógica

7 Elementos de exibição e de operação

Fig. 4: Elementos de exibição e de operação

1: LED de estado de comutação para OUT1
2: LED de estado de comutação para OUT2
3: Display TFT

4: Botões para mudar as visualizações e parametrização

Se o dispositivo medir uma alta temperatura interna, a luminosidade do display será ajustada automaticamente:

Temperatura interna > 70 °C: A luminosidade é reduzida para 25%.

Temperatura interna > 100 °C: O display se desliga.

Mudança entre as visualizações:

Existe a possibilidade de mudar entre diferentes exibições do valor do processo durante o funcionamento:

▶ Pressione o botão ▲ ou ▼.
▷ O display muda entre a exibição padrão ajustada com a unidade de medida padrão e outras exibições.
▷ Após 30 segundos o dispositivo volta para a exibição padrão.

1: Exibição padrão, conforme definido em diS. L und uni.x
2: Visão global de todos os valores do processo
3: Visão geral dos valores do totalizador

Leitura do ajuste de parâmetros:

▶ Pressione • brevemente.
▶ Seleção o parâmetro com ▼.
▶ Pressione • brevemente.
▷ O valor atual ajustado é exibido durante 30 s. Depois o dispositivo volta para a exibição do valor do processo.

8 Menu

8.1 Visão geral do menu

Os botões de operação são usados para mudar da indicação de valor do processo para o menu principal e de lá para os submenus.

Fig. 5: Visão geral do menu

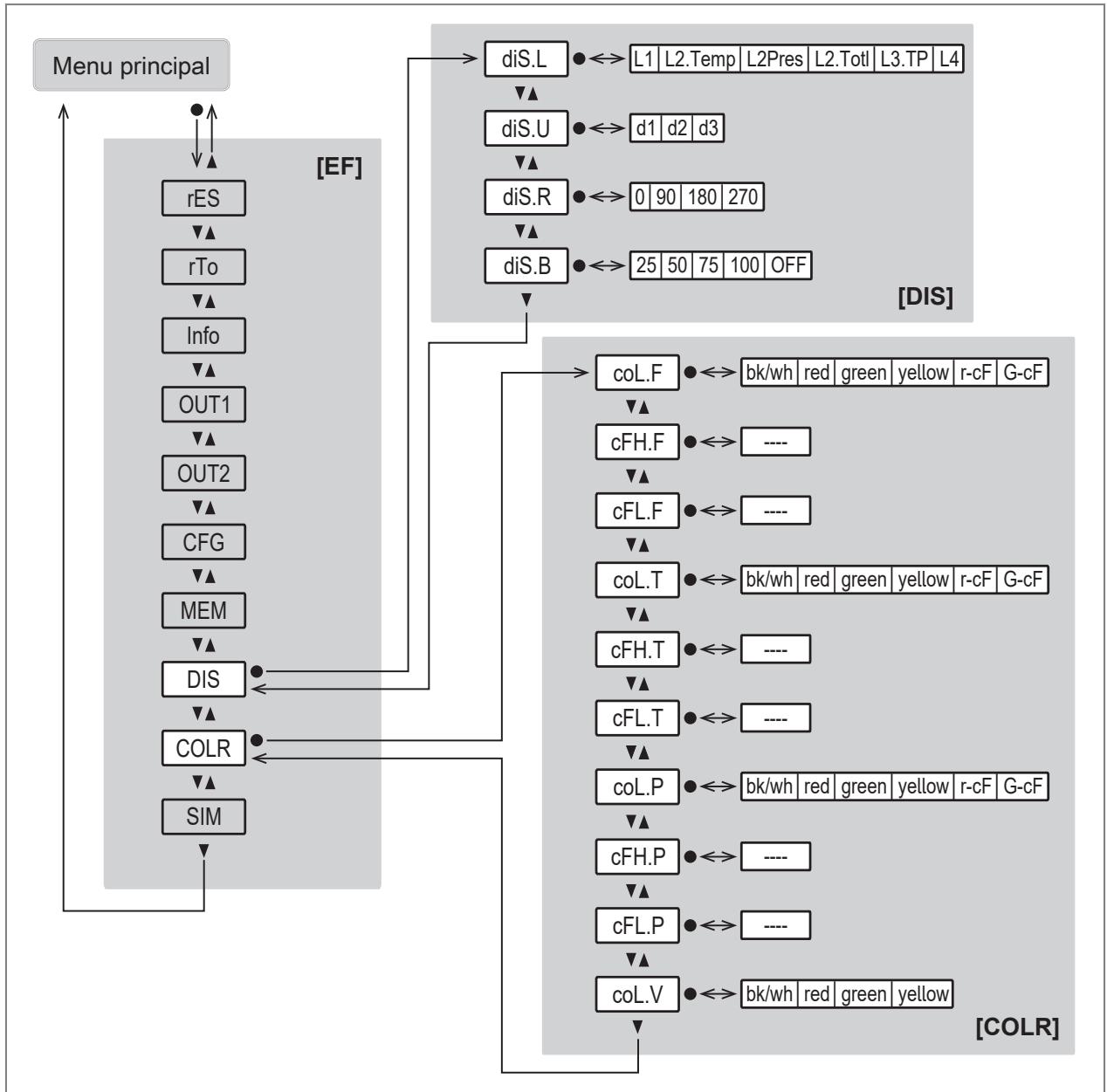

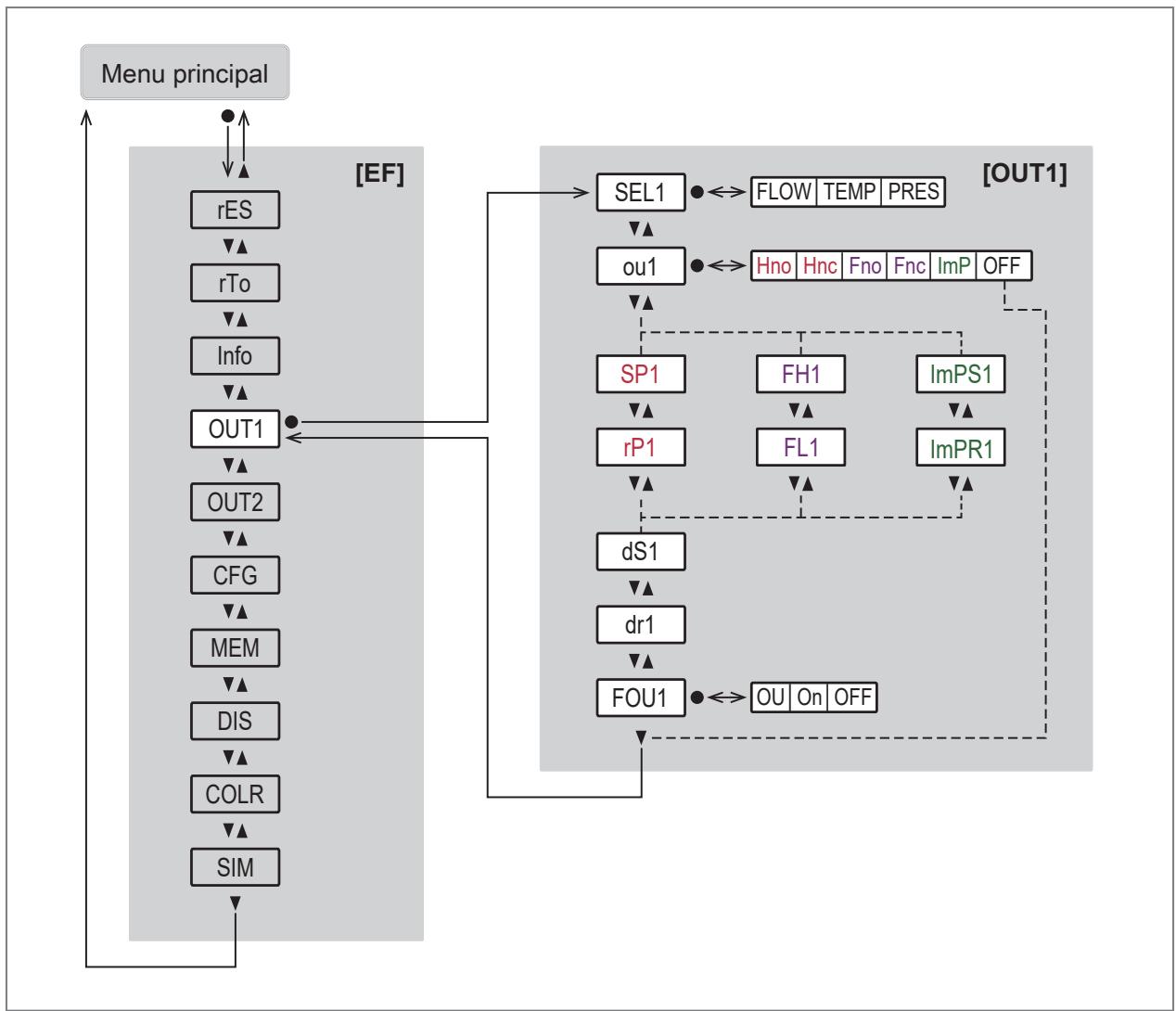

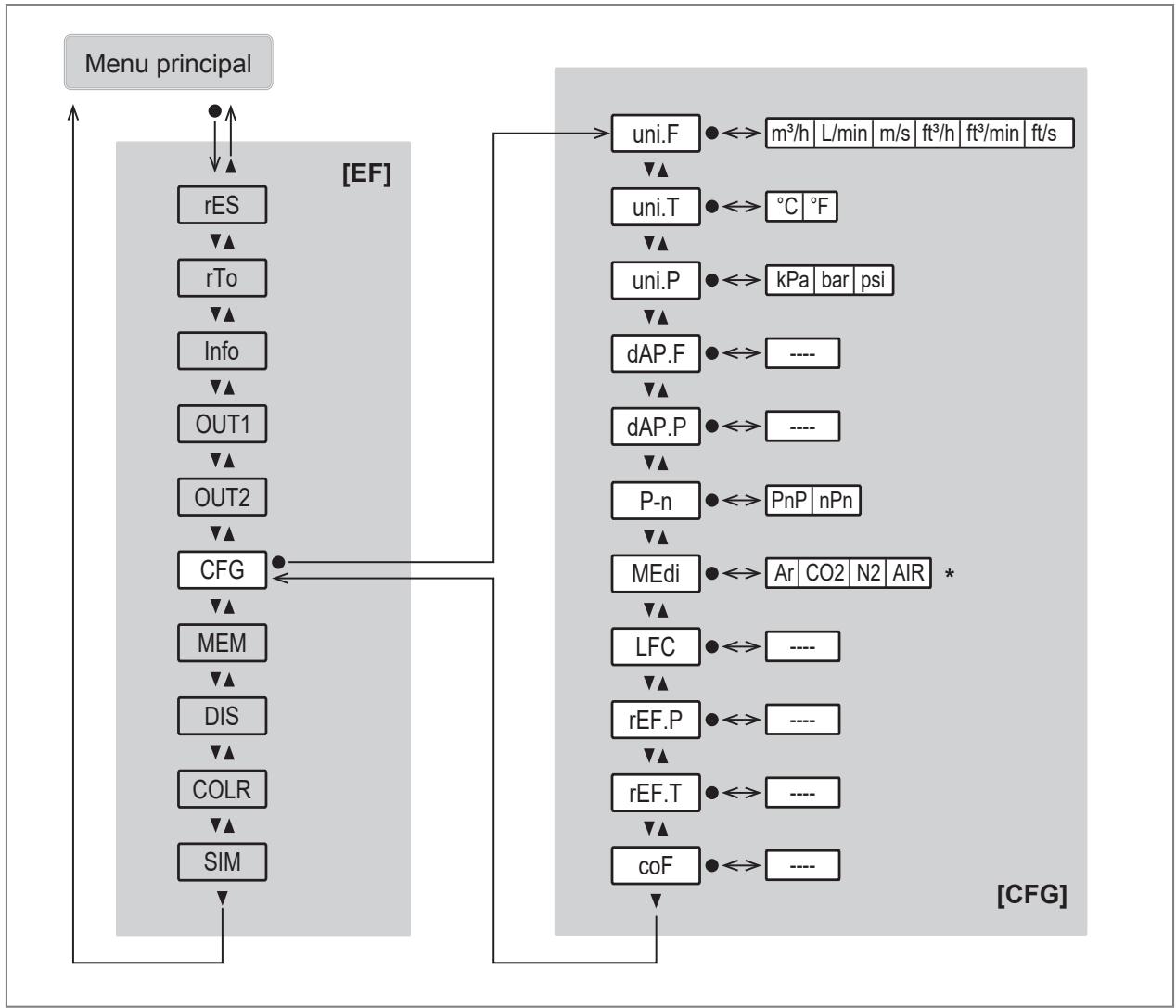

8.2 Menu principal e submenus

As ilustrações do menu mostram os parâmetros que podem ser definidos pressionando os botões do dispositivo. Estes parâmetros e outras funções também estão disponíveis através da interface IO-Link.

Os parâmetros exibidos alteram-se com a alteração da configuração de fábrica. As seguintes representações do menu mostram os parâmetros máximos disponíveis.

Menu principal:

Parâmetro	Explicação
SPx	Ponto de comutação para saída a de comutação OUTx com função de histerese
rPx	Ponto de desligamento para a saída de comutação OUTx com função de histerese
FHx	Valor limite superior para o sinal de comutação OUTx com função de janela
FLx	Valor limite inferior para o sinal de comutação OUTx com função de janela
ImPSx	Valor do pulso (= valor de vazão volumétrica no qual 1 pulso é emitido)
ImPRx	Função de totalizador: Sinal de pulso (ImPR = YES) ou sinal de comutação (ImPR = NO)
ASP2	Ponto inicial analógico para OUT2 = valor do processo no qual o sinal de saída é de 4 mA.
AEP2	Ponto final analógico para OUT2 = valor do processo no qual o sinal de saída é de 20 mA.
DIn2	Sinal de reinicialização para a reinicialização externa do totalizador
EF	Transição para o submenu EF (funções ampliadas)

Menu de funções EF ampliadas EF:

Parâmetro	Explicação
rES	Redefinição para a configuração de fábrica
rTo	Configuração para a reinicialização do totalizador (manual ou monitorada pelo tempo)
Informação	Exibição das informações sobre o dispositivo
OUT1	Transição para o submenu OUT1 (configuração da saída 1)
OUT2	Transição para o submenu OUT2 (configuração da saída 2)
CFG	Transição para o submenu CFG (configurações básicas)
MEM	Transição para o submenu MEM (memória)
DIS	Transição para o submenu DIS (display).
COLR	Transição para o submenu COLR (configurações de cor)
SIM	Transição para o submenu SIM (Simulação)

Menu Saída 1 OUT1:

Parâmetro	Explicação
SEL1	Valor do processo para a saída OUT1
ou1	Função de saída para a saída OUT1
SP1	Ponto de comutação para saída a de comutação OUT1 com função de histerese
rP1	Ponto de desligamento para a saída de comutação OUT1 com função de histerese
FH1	Valor limite superior para o sinal de comutação OUT1 com função de janela
FL1	Valor limite inferior para o sinal de comutação OUT1 com função de janela
ImPS1	Valor do pulso (= valor de vazão volumétrica no qual 1 pulso é emitido)
ImPR1	Função de totalizador: sinal de pulso (ImPR1 = YES) ou sinal de comutação (ImPR1 = NO)
dS1	Retardo de comutação para a saída de comutação OUT1 em segundos
dr1	Retardo de desligamento para a saída de comutação OUT1 em segundos
FOU1	Comportamento da saída OUT1 em caso de erro

Menu Saída 2 OUT2:

Parâmetro	Explicação
SEL2	Valor de processo para a saída OUT2
ou2	Função de saída para a saída OUT2
ASP2	Ponto inicial analógico para OUT2 = valor do processo no qual o sinal de saída é de 4 mA.
AEP2	Ponto final analógico para OUT2 = valor do processo no qual o sinal de saída é de 20 mA.
SP2	Ponto de comutação para saída a de comutação OUT2 com função de histerese
rP2	Ponto de desligamento para a saída de comutação OUT2 com função de histerese
FH2	Valor limite superior para o sinal de comutação OUT1 com função de janela
FL2	Valor limite inferior para o sinal de comutação OUT2 com função de janela
ImPS2	Valor do pulso (= valor de vazão volumétrica no qual 1 pulso é emitido)
ImPR2	Função de totalizador: Sinal de pulso (ImPR2 = YES) ou sinal de comutação (ImPR2 = NO)
DIn2	Sinal de reinicialização para a reinicialização externa do totalizador
dS2	Retardo de comutação para a saída de comutação OUT2 em segundos
dr2	Retardo de desligamento para a saída de comutação OUT2 em segundos
FOU2	Comportamento da saída OUT2 em caso de erro

Menu de configurações básicas CFG:

* disponível apenas para SDx6xx

Parâmetro	Explicação
uni. F	Unidade de medida padrão para vazão
uni. T	Unidade de medida padrão para temperatura
uni. P	Unidade de medida padrão para pressão
dAP. F	Constante de amortecimento em segundos para a vazão (63 % de tempo de subida τ)
dAP. P	Constante de amortecimento em segundos para pressão (63 % de tempo de subida τ)
P-n	Polaridade de saída das saídas de comutação
MEdi	Seleção do fluido que deve ser monitorado
LFC	Sistema de corte de baixa vazão (= valor de vazão abaixo do qual o fluxo é considerado como parado)
rEF. P	Pressão padrão como condição ambiental
rEF. T	Temperatura padrão como condição ambiental
cOF	Programar fator de correção para a calibração do ponto zero Pressão

Menu Memória MEM e Simulação SIM:

Parâmetro	Explicação
Lo. F	Valor mínimo de vazão medido
Hi. F	Valor máximo de vazão medido
Lo. T	Valor mínimo de temperatura medido
Hi. T	Valor máximo de temperatura medido
Lo. P	Valor mínimo de pressão medido
Hi. P	Valor máximo de pressão medido
S. FLW	Valor de vazão simulado no modo de simulação
S. TMP	Valor de temperatura simulado em modo de simulação
S. PRS	Valor de pressão simulado em modo de simulação
S. Tim	Duração da simulação em minutos
S. On	Inicia o modo de simulação

Menu Display DIS e Configurações de cores COLR:

Parâmetro	Explicação
diS. L	Layout do display
diS. U	Taxa de atualização da indicação do display
diS. R	Orientação da exibição do display
diS. B	Luminosidade do indicação do display
col. F	Cor da fonte para vazão
cFH. F	Valor limite superior para mudança da cor (vazão)
cFL. F	Valor limite inferior para mudança da cor (vazão)
col. T	Cor da fonte para temperatura
cFH. T	Valor limite superior para mudança da cor (temperatura)
cFL. T	Valor limite inferior para mudança da cor (temperatura)
col. P	Cor da fonte para pressão
cFH. P	Valor limite superior para mudança da cor (pressão)
cFL. P	Valor limite inferior para mudança da cor (pressão)
col. V	Cor da fonte para a exibição do totalizador

9 Operação

Após ligar a tensão de alimentação, o dispositivo entra no modo de operação normal depois de decorrido o tempo de retardo da energização de aproximadamente 1 s. Executa suas funções de medição e de avaliação e fornece sinais de saída conforme os parâmetros ajustados.

- Durante o tempo de atraso para energizar, as saídas estão comutadas de acordo com a programação:

– ATIVADA com função normalmente aberto (Hno / Fno)
- DESATIVADA com função normalmente fechado (Hnc / Fnc).
- DESATIVADA no monitoramento da quantidade consumida (ImP)

- Se a saída 2 estiver configurada como saída analógica, o sinal de saída durante o tempo de atraso para energizar é de 20 mA.

10 Parametrização

A parametrização pode ser feita por meio da interface IO-Link ou através dos elementos de operação do dispositivo.

Os parâmetros podem ser regulados antes da instalação e de iniciar a operação do dispositivo ou durante a operação.

Se os parâmetros forem alterados durante a operação, o funcionamento da instalação será influenciado.

▶ Certifique-se de que não ocorram falhas de funcionamento na instalação.

Durante a parametrização, o dispositivo permanece no modo de operação. As suas funções de monitoramento continuam sendo realizadas com os parâmetros existentes, até que a parametrização seja concluída.

Dependendo da configuração dos parâmetros, os parâmetros disponíveis no menu podem mudar.

10.1 Parametrização por meio dos botões do dispositivo

CUIDADO

Com temperaturas de fluidos acima de 50 °C (122 °F), algumas partes do invólucro podem aquecer e exceder 65 °C (149 °F).

▷ Perigo de queimadura.
▶ Não toque no dispositivo com a mão.
▶ Utilize um objeto auxiliar para as configurações no dispositivo (ex.: caneta).

Procedimento de parametrização em geral:

Intenção	Ação
Mudança da exibição do valor do processo para o menu principal	●
Mudar para o submenu	Use ▼ para controlar o submenu (por exemplo, EF), depois ●
Seleção do parâmetro desejado	▲ ou ▼
Mudar para o modo de ajuste	●
Mudar o valor do parâmetro	▲ ou ▼ > 1 s
Incorporação do parâmetro ajustado	●
Sair do modo de ajuste de parâmetros sem salvar	▲ + ▼
Voltar para o próximo nível de menu superior (repetir várias vezes para chegar até a exibição do valor do processo)	▲ + ▼
Retornar à exibição do valor do processo	> 30 segundos (tempo esgotado “timeout”)

Se Loc for exibido ao se tentar alterar um valor de parâmetro, os botões do dispositivo estarão bloqueados ➞ bloquear / desbloquear.

Se for exibido S. Loc, o sensor está permanentemente bloqueado pelo software. Este bloqueio só pode ser cancelado com um software de parametrização.

10.2 Parametrização via IO-Link

O dispositivo pode ser parametrizado por meio da interface IO-Link das seguintes maneiras, por exemplo:

• Parametrização através de um software de parametrização adequado, por exemplo: ifm moneo|configure
  • Parametrização através do CLP
• Parametrização através de uma aplicação IIoT

Requisitos para a parametrização através da interface IO-Link:

√ A descrição do dispositivo de entrada e saída (IODD - Input Output Device Description) para o dispositivo no caso de parametrização por meio de um software de parametrização, veja documentation.ifm.com
√ A descrição da interface IO-Link (PDF) para o dispositivo no caso de parametrização por meio de um CLP ou aplicação IIoT, veja documentation.ifm.com
√ Um mestre IO-Link
▶ Conecte o mestre IO-Link com o software de parametrização, o CLP ou a aplicação IIoT.
▶ Conecte o dispositivo a uma porta livre adequada do mestre IO-Link.
▶ Defina a porta do mestre IO-Link para o modo de operação IO-Link.
▷ O dispositivo muda para o modo IO-Link.
▶ Altere as configurações de parâmetros no software.
▶ Escreva as configurações de parâmetros no dispositivo.

Ajuda para a integração do sistema e parametrização via IO-Link:

→ Manual do software de parametrização (por exemplo: moneo)
→ Explicações e "kits iniciais" em ifm.com/cnt/io-link-system-integration.

10.3 Configuração de saída

10.3.1 Sinal de comutação

OUTx altera o seu estado de comutação se os limites de comutação ajustados não forem alcançados ou forem excedidos. Deste modo pode-se optar por função de histerese ou função de janela.

Fig. 6: Função de histerese

1:	Valor do processo
t:	Hora
SP:	Ponto de comutação
rP:	Ponto de desligamento
HY:	Histerese
Hno:	Função de histerese normalmente aberto (normally open)
Hnc:	Função de histerese normalmente fechado (normally closed)

Quando ajustado para a função de histerese, são definidos o ponto de comutação SP e o ponto de desligamento rP. rP deve ter um valor inferior a SP. Se somente o ponto de comutação for alterado, o ponto de desligamento será transmitido com a distância anteriormente definida.

1: Valor do processo

t: Hora

FH: Valor limite superior

FL: Valor limite inferior

HY: Histerese

FE: Janela

Fno: Função de histerese normalmente aberto (normally open)

Fnc: Função de histerese normalmente fechado (normally closed)

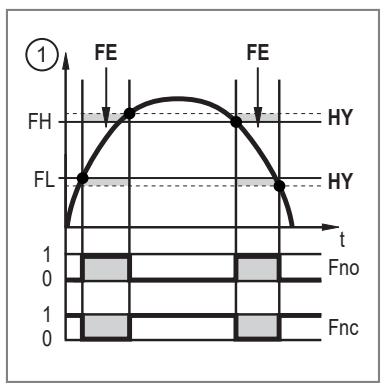

Fig. 7: Função de janela

Quando ajustado para a função de janela, são definidos o valor limite superior SP e o valor limite inferior rP. SP e rP têm uma histerese fixa ajustada de 0,25% do valor final da faixa de medição. Isso mantém o estado de comutação da saída estável em caso de oscilações de fluxo muito pequenos.

Parametrização por meio dos botões dos dispositivos: Sinal de comutação

√ A unidade de medida padrão está selecionada: EF > CFG > uni.x.
√ O valor processo está selecionado: EF > OUTx > SELx.
▶ Acesse o menu EF > OUTx para acessar a saída OUTx.

Função de histerese:

▶ Seleccione ou e ajuste o sinal de comutação: Hno ou Hnc.
▶ Seleccione SPx e ajuste o valor de medição no qual a saída comuta.
▶ Seleccione rPx e ajuste o valor de medição no qual a saída é desativada.

Função de janela:

▶ Seleccione ou e ajuste o sinal de comutação: Fno ou Fnc.
▶ Selezione FHx e ajuste o valor limite superior da janela.
▶ Selezione FLx e ajuste o valor limite inferior da janela.

As configurações de parâmetros para SP, rP, FH e FL podem ser alteradas posteriormente diretamente no menu principal.

Parametrização via IO-Link: Sinal de comutação

√ A unidade de medida padrão está selecionada: Parâmetros > Configuração da exibição > uni.x.
√ O valor processo está selecionado: Parâmetros > Configuração de saída > SELx.
▶ Acesse o menu Parâmetros > Configuração de saída.

Função de histerese:

▶ Seleccione oux e ajuste o sinal de comutação: Hno ou Hnc.
▶ Acesse Parâmetros > Saída digital x.
▶ Acesse o fluxo, a temperatura ou a pressão.
▶ Seleção SPx(FHx)-FLOW, SPx(FHx)-TEMP ou SPx(FHx)-PRES e ajuste o valor de medição no qual a saída comuta.
▶ Seleccione rPx(FLx)-FLOW, rPx(FLx)-TEMP ou rPx(FLx)-PRES e ajuste o valor de medição no qual a saída é desativada.

Função de janela:

▶ Seleccione oux e ajuste o sinal de comutação: Fno ou Fnc.
▶ Acesse Parâmetros > Saída digital x.
▶ Acesse o fluxo, a temperatura ou a pressão.
▶ Seleção SPx(FHx)-FLOW, SPx(FHx)-TEMP ou SPx(FHx)-PRES e ajuste o valor limite superior para o sinal de comutação.
▶ Seleccione rPx(FLx)-FLOW, rPx(FLx)-TEMP ou rPx(FLx)-PRES e ajuste o valor limite inferior para o sinal de comutação.

10.3.2 Sinal analógico

O dispositivo emite um sinal analógico de 4...20 mA proporcional ao valor do processo.

A faixa de medição pode ser escalonada:

• ASP especifica em qual valor de medição o sinal de saída é de 4 mA.
• AEP especifica em qual valor de medição o sinal de saída é de 20 mA.

Distância mínima entre ASP e AEP = 20 % do valor final da faixa de medição.

Se o valor de medição estiver fora da faixa de medição ou houver uma falha interna, é emitido o sinal de corrente mostrado na figura seguinte.

Quando os valores de medição estão fora da faixa de exibição ou em caso de falha, aparecem mensagens no display (cr. UL, UL, OL, cr. OL, Err).

Em caso de erro é possível definir o sinal analógico por meio do parâmetro FOU.

Fig. 8: Curva característica da saída analógica conforme a norma IEC 60947-5-7

A:	Sinal analógico
B:	Valor do processo
1:	Faixa de detecção
2:	Faixa de exibição
3:	Faixa de medição
4:	Faixa de medição escalonada
Q:	Vazão
T:	Temperatura
MAW:	Valor inicial da faixa de medição (na configuração de um sistema de corte de baixa vazão para Q: emissão de sinal a partir de MAW + LFC)
MEW:	Valor final da faixa de medição
ASP:	Ponto inicial do sinal analógico
AEP:	Ponto final do sinal analógico
UL:	Faixa de exibição não alcançada
OL:	Acima da faixa de exibição
cr. UL:	Abaixo da faixa de detecção (erro)
cr. OL:	Acima da faixa de detecção (erro)
FOU:	Comportamento de erro da saída analógica: FOU = On: Em caso de erro, o sinal analógico vai para o valor limite superior. FOU = OFF: Em caso de erro, o sinal analógico vai para o valor limite inferior.

Parametrização por meio dos botões do dispositivo: Sinal analógico

√ A unidade de medida padrão está selecionada: EF > CFG > uni.x.
√ O valor processo está selecionado: EF > OUT2 > SEL2.
▶ Acesse o menu EF > OUT2 para configurar a saída OUT2.

▶ Seleccione ou2 e ajuste a função: I (sinal analógico 4...20 mA).
▶ Seleccione ASP2 e ajuste o valor de medição no qual o sinal de saída é de 4 mA.
▶ Seleccione AEP2 e ajuste o valor de medição no qual o sinal de saída é de 20 mA.

Parametrização via IO-Link: Sinal analógico

√ A unidade de medida padrão está selecionada: Parâmetros > Configuração da exibição > uni.x.
√ O valor processo está selecionado: Parâmetros > Configuração de saída > SEL2.
▶ Acesse o menu Parâmetros > Configuração de saída.
▶ Seleccione ou2 e ajuste a função: I (sinal analógico 4...20 mA).
▶ Acesse Parâmetros > Saída analógica 2.
▶ Acesse o fluxo, a temperatura ou a pressão.
▶ Seleccione ASP2-FLOW, ASP2-TEMP ou ASP2-PRES e defina o valor de medição no qual o sinal de saída é de 4 mA.
▶ Seleccione AEP2-FLOW, AEP2-TEMP ou ASP2-PRES e defina o valor de medição no qual o sinal de saída é de 20 mA.

10.3.3 Monitoramento da quantidade de consumo (função de totalizador)

O dispositivo possui um totalizador interno. O totalizador soma continuamente a quantidade consumida e disponibiliza este valor do processo tanto no display como também através da interface IO-Link.

Adicionalmente à quantidade de consumo atual, é salvo o valor antes da última reinicialização. Este valor e o tempo desde a última reinicialização também podem ser exibidos.

O totalizador grava a cada 10 minutos a quantidade da vazão somada. Após uma interrupção de tensão, este valor está disponível como valor atual do contador. Se uma reinicialização controlada por tempo for ajustada, o tempo de intervalo de reinicialização decorrido também é salvo. A possível perda de dados pode ser então de no máximo 10 minutos.

Indicação da quantidade de consumo no display: Elementos de exibição e de operação.

Veja também: Reinicialização do totalizador ➞ 36.

Sinais de pulso ou um sinal de comutação podem ser emitidos para monitorar a quantidade de consumo.

A precisão de medição da quantidade consumida depende da precisão da medição da vazão.

OUT1 e OUT2 não podem ser usados simultaneamente para o monitoramento da quantidade consumida.

10.3.3.1 Sinal de pulso para o totalizador

Sinais de pulso podem ser emitidos para monitorar a quantidade de consumo.

A saída emite um sinal de pulso sempre que a vazão volumétrica (valor de pulso) definida em ImPS for alcançada.

O sinal de pulso consiste em ativar/desativar brevemente a saída. Os LEDs de estado de comutação no dispositivo não indicam o processo de comutação.

Sinais de pulso não estão disponíveis através da interface IO-Link.

Parametrização por meio dos botões dos dispositivos: Sinal de pulso para o totalizador

√ A unidade de medida padrão está selecionada: EF > CFG > uni. F.
√ O valor processo está selecionado: EF > OUTx > SELx = FLOW.
▶ Acesse o menu EF > OUTx para acessar a saída OUTx.
▶ Selezione oux e defina ImP.
▶ Seleccione ImPSx e ajuste a quantidade de vazão na qual é emitido 1 pulso respectivamente (valor de pulso).
- Seleccione a faixa de ajuste com ▲ ou ▼.
- Pressione • brevemente para confirmar a faixa de ajuste.
- Ajuste o valor numérico desejado com ▲ ou ▼.
- Pressione • brevemente para confirmar o valor.
▶ Seleccione ImPRx e ajuste Sim.

As configurações dos parâmetros para ImPS e ImPR podem ser alteradas posteriormente diretamente no menu principal.

Parametrização via IO-Link: Sinal de pulso para o totalizador

√ A unidade de medida padrão está selecionada: Parâmetros > Configuração da exibição > uni. F.
√ O valor processo está selecionado: Parâmetros > Configuração de saída > SELx = FLOW.
▶ Acesse o menu Parâmetros > Configuração de saída.
▶ Selezione oux e defina ImP.
▶ Acesse Parâmetros > Saída de pulso x.
▶ Seleccione ImPSx e ajuste a quantidade de vazão na qual é emitido 1 pulso respectivamente (valor de pulso).
▶ Seleccione ImPRx e ajuste Sim.

10.3.3.2 Sinal de comutação para o totalizador

Pode ser emitido um sinal de comutação para monitorar a quantidade de consumo.

A saída emite um sinal de comutação quando a vazão volumétrica definida em ImPS é alcançada. A saída permanece comutada até a reinicialização. Depois de reinicializar o totalizador, a contagem começa novamente.

Ajustando rTo se determina quando a saída comuta e quando o totalizador é reinicializado:

[rTo]	Saída	Reinicialização do totalizador
OFF	A saída comuta quando a vazão volumétrica ajustada em ImPS for alcançada.	▸ ▶ Execute a reinicializaçãoativamente. Reinicialização automática quando a faixa de exibição máxima for ultrapassada.
1, 2,... h1, 2,... d1, 2,... w	A saída comuta somente quando a vazão volumétrica ajustada em ImPS for alcançada dentro do período ajustado.	Se a saída não estiver comutada:Reinicialização controlada por tempo (o tempo definido em rTo é excedido). Se a saída não estiver comutada:▸ Execute a reinicializaçãoativamente. Reinicialização automática quando a faixa de exibição máxima for ultrapassada.

A faixa de exibição máxima é atingida com um volume de consumo de 100.000.000 m ³ .

Parametrização por meio dos botões do dispositivo: Sinal de comutação para o totalizador

√ A unidade de medida padrão está selecionada: EF > CFG > uni. F.
√ O valor processo está selecionado: EF > OUTx > SELx = FLOW.
▶ Acesse o menu EF > OUTx para acessar a saída OUTx.
▶ Selezione oux e defina ImP.
▶ Seleccione ImPSx e ajuste a quantidade de vazão na qual é emitido 1 pulso respectivamente (valor de pulso).
- Seleccione a faixa de ajuste com ▲ ou ▼.
- Pressione • brevemente para confirmar a faixa de ajuste.
- Ajuste o valor numérico desejado com ▲ ou ▼.
- Pressione • brevemente para confirmar o valor.
▶ Seleccione ImPRx e defina Não.

As configurações dos parâmetros para ImPS e ImPR podem ser alteradas posteriormente diretamente no menu principal.

▶ Defina o parâmetro rTo para a reinicialização do totalizador:

Veja Reinicialização do totalizador ➞ 36.

Parametrização via IO-Link: Sinal de comutação para o totalizador

√ A unidade de medida padrão está selecionada: Parâmetros > Configuração da exibição > uni. F.
√ O valor processo está selecionado: Parâmetros > Configuração de saída > SELx = FLOW.
▶ Acesse o menu Parâmetros > Configuração de saída.
▶ Selezione oux e defina ImP.
▶ Acesse Parâmetros > Saída de pulso x.
▶ Seleccione ImPSx e ajuste a quantidade de vazão na qual é emitido 1 pulso respectivamente (valor de pulso).
▶ Seleccione ImPRx e defina Não.
▶ Defina o parâmetro rTo para a reinicialização do totalizador:
Veja Reinicialização do totalizador ➞ 36.

10.3.4 Saída desativada

O sinal de saída pode ser desativado. A saída se torna então de alta impedância.

A comunicação através da interface IO-Link em OUT1 permanece ativa.

Parametrização por meio dos botões dos dispositivos: Saída desativada

▶ Acesse o menu EF > OUTx para configurar.
▶ Seleccione oux e ajuste OFF.

Parametrização via IO-Link: Saída desativada

▶ Acesse Parâmetros > Configuração de saída.
▶ Seleccione oux e ajuste OFF.

10.4 Configuração de aplicação

10.4.1 Unidade de medida padrão

Pode ser selecionada uma unidade de medida como padrão para mostrar o valor do processo no display. Todas as demais configurações de parâmetros são baseadas nesta unidade.

Valores selecionáveis:

• Vazão: m³/h ; l/min; m/s; ft³/h; ft³/min; ft/s
  • Temperatura: °C; °F
• Pressão: kPa; bar; psi

Parametrização por meio dos botões do dispositivo: Unidade de medida padrão

▶ Acesse o menu EF > CFG.
▶ Seleccione uni.x e defina a unidade de medida.

Parametrização via IO-Link: Unidade de medida padrão

▶ Acesse Parâmetros > Ajuste da indicação.
▶ Seleccione uni.x e defina a unidade de medida.

10.4.2 Amortecimento

A constante de amortecimento definida causa uma estabilização dos sinais de saída. As mudanças repentinas no valor do processo físico são suavizadas.

Isto se aplica às saídas, ao display e à transmissão de valores de processo através da interface IO-Link.

A constante de amortecimento é adicionada ao tempo de resposta do sensor (→ Dados técnicos).

Os sinais UL e OL são definidos levando em consideração a constante de amortecimento.

O amortecimento do valor de medição afeta o valor de processo para fluxo e pressão.

Valores selecionáveis:

• dAP. F = constante de amortecimento em segundos para a vazão (63 % de tempo de subida τ).
• dAP. P = constante de amortecimento em segundos para pressão (63 % de tempo de subida τ).

Parametrização por meio dos botões do dispositivo: Amortecimento

▶ Acesse o menu EF > CFG.
▶ Seleccione dAP.x e defina o tempo de amortecimento para o sinal de comutação do valor de processo x.

Parametrização via IO-Link: Amortecimento

▶ Acesse Parâmetros > Amortecimento.
▶ Seleccione dAP.x e defina o tempo de amortecimento para o sinal de comutação do valor de processo x.

10.4.3 Polaridade de saída das saídas de comutação

A polaridade de saída é definida por meio do parâmetro P-n.

A definição afeta ambas as saídas de comutação.

• PnP: A saída de comutação funciona com comutação positiva.
• nPn: A saída de comutação funciona com comutação negativa.

Parametrização por meio dos botões dos dispositivos: Saída de polaridade

▶ Acesse o menu EF > CFG.
▶ Selezione P-n e ajuste PnP ou nPn.

Parametrização via IO-Link: Saída de polaridade

▶ Acesse Parâmetros > Configuração de saída.
▶ Selezione P-n e ajuste PnP ou nPn.

10.4.4 Fluido

Esta função está disponível apenas para a saída SDx6xx.

O dispositivo possui diferentes curvas de fluidos que podem ser selecionadas de acordo com a aplicação através do parâmetro MEdl.

Valores selecionáveis:

• Ar: Argônio
  • AIR: Ar comprimido
  • CO2: Dióxido de carbono
  • N2: Nitrogênio

Parametrização por meio dos botões do dispositivo: Fluido

▶ Acesse o menu EF > CFG.
▶ Selezione MEdl e defina o fluido.

Parametrização via IO-Link: Fluido

▶ Acesse Parâmetros > Fluido.
▶ Selezione MEdl e defina o fluido.

10.4.5 Valor de processo para OUT1 e OUT2

Para ambas as saídas, é possível selecionar qual valor de processo deve ser monitorado. Todas as demais configurações de parâmetros se baseiam nesta seleção.

Valores selecionáveis:

- FLOW: Vazão

• TEMP: Temperatura
- PRES: Pressão

Parametrização por meio dos botões dos dispositivos: Valor de processo OUT1 e OUT2

▶ Acesse o menu EF > OUTx.
▶ Seleccione SELx e defina o valor do processo para a saída OUTx.

Parametrização via IO-Link: Valor de processo OUT1 e OUT2

▶ Acesse Parâmetros > Configuração de saída.
▶ Seleccione SELx e defina o valor do processo para a saída OUTx.

10.4.6 Supressão de baixa vazão

Através do parâmetro LFC (Low flow cut-off) é possível suprimir pequenas quantidades de vazão. A vazão abaixo do valor LFC é avaliada pelo sensor como uma parada (Q = 0).

O valor LFC tem efeito sobre o seguinte:

• O indicador do valor do processo para a vazão no display
• O sinal de comutação digital para vazão
  • O sinal analógico para vazão
• Monitoramento da quantidade consumida (sinal de comutação ou de pulso para a vazão)
• os valores da memória para a vazão mínima e máxima

Fig. 9: Supressão de baixa vazão

+LFC: Vazão mínima em sentido de vazão positivo

-LFC: Vazão mínima em sentido de vazão negativo

1: Vazão considerada como inatividade

A unidade da vazão mínima corresponde à seleção em uni. F.

A exatidão especificada na ficha técnica se aplica ao valor LFC na configuração de fábrica. Se for definido um valor LFC mais baixo, a exatidão do sensor será reduzida.

Parametrização por meio dos botões dos dispositivos: Supressão de baixa vazão

▶ Acesse o menu EF > CFG.
▶ Seleccione LFC e configure o valor limite, abaixo do qual uma vazão é avaliada como parada.

Parametrização via IO-Link: Supressão de baixa vazão

▶ Acesse Parâmetros > Configurações básicas > Fluxo.
▶ Seleccione LFC e configure o valor limite, abaixo do qual uma vazão é avaliada como parada.

10.4.7 Condições padrão

Os valores especificados na ficha técnica do dispositivo dependem das condições ambientais do local de uso.

Todos os dados valem para um fluxo volumétrico padrão conforme DIN ISO 2533, ou seja, fluxo volumétrico a 1013 mbar (101,3 kPa), 15 °C e 0 % de umidade relativa do ar. O dispositivo pode ser ajustado para outras condições padrões.

Parametrização por meio dos botões do dispositivo: Condições padrão

▶ Acesse o menu EF > CFG.
▶ Seleccione rEF. P e insira o valor de pressão padrão.
▶ Seleccione rEF. T e insira a temperatura padrão.

Parametrização via IO-Link: Condições padrão

▶ Acesse Parâmetros > Configurações básicas > Pressão.
▶ Seleccione rEF. P e insira o valor de pressão padrão.
Acesse Parâmetros > Configurações básicas > Temperatura.
▶ Seleccione rEF. T e insira a temperatura padrão.

10.4.8 Calibração do ponto zero

Se houver uma discrepância sistemática entre o valor de medição e o valor real do processo, essa imprecisão de medição pode ser corrigida pelo fator de correção cOF.

▷ O ponto zero interno é deslocado pelo valor configurado.
O fator de correção coF refere-se apenas à medição da pressão.

A unidade para coF corresponde à unidade de medida padrão definida para o valor de processo correspondente.

Parametrização por meio dos botões dos dispositivos: Calibração do ponto zero

▶ Acesse o menu EF > CFG.
▶ Seleccione cOF e ajuste o valor.
▷ O ponto zero interno é deslocado pelo valor configurado.

Parametrização via IO-Link: Calibração do ponto zero

▶ Acesse Parâmetros > Calibração.
▶ Seleccione cOF e ajuste o valor.
O ponto zero interno é deslocado pelo valor configurado.

10.4.9 Retardo de comutação

Pode ser definido um tempo de retardo para a saída de comutação para comutar e desativar a saída.

Parametrização por meio dos botões do dispositivo: Retardo de comutação

▶ Acesse o menu EF > OUTx.
▶ Seleccione dSx e defina o retardo em segundos para a comutação de OUTx.
▶ Seleccione drx e defina o retardo em segundos para a desativação de OUTx.

dSx e drx só estão disponíveis se for selecionado um sinal de comutação (Hno, Hnc, Fno, Fnc) para OUTx.

Parametrização via IO-Link: Retardo de comutação

▶ Acesse Parâmetros > Saída digital x.
▶ Seleccione dSx e defina o retardo em segundos para a comutação de OUTx.
▶ Seleccione drx e defina o retardo em segundos para a desativação de OUTx.

dSx e drx só estão disponíveis se for selecionado um sinal de comutação (Hno, Hnc, Fno, Fnc) para OUTx.

10.4.10 Comportamento de falha das saídas

Com o parâmetro FOUx é possível definir o comportamento da saída OUTx em caso de erro. Dependendo da função de saída selecionada, os seguintes sinais são emitidos no caso de erro:

• Sinal de comutação:

• On: a saída SE ATIVA em caso de erro.
• OFF: a saída SE DESATIVA em caso de erro.
• OU: a saída comuta independentemente do caso de erro como definido com os parâmetros.

- Sinal analógico:

• On: o sinal analógico vai para o valor limite superior.
• OFF: o sinal analógico vai para o valor limite inferior.
• OU: o sinal analógico continua correspondendo ao valor de medição.

FOUx não está disponível para o monitoramento da quantidade de consumo: mesmo em caso de falha, um sinal de comutação ou de pulso é emitido quando a vazão definida é atingida.

Parametrização por meio dos botões do dispositivo: Comportamento de falha das saídas

▶ Acesse o menu EF > OUTx.
▶ Seleccione FOUx e defina o comportamento de erro para OUTx: On, OFF, OU.

Parametrização via IO-Link: Comportamento de falha das saídas

▶ Acesse Parâmetro > Configuração de erros saída x.
▶ Seleccione FOUx e defina o comportamento de erro para OUTx: On, OFF, OU.

10.4.11 Reinicialização do totalizador

O totalizador pode ser reinicializado de diferentes modos:

• Reinicialização manual
• Reinicialização controlada por tempo
- Reinicialização por meio de sinal externo
• Reinicialização através da interface IO-Link

Se o totalizador não for reinicializado através de um dos procedimentos descritos acima, ocorre uma reinicialização automática após a faixa de exibição máximo ser ultrapassada.

Parametrização por meio dos botões do dispositivo: Reinicialização do totalizador

1. Reinicialização manual:

▶ Acesse o menu EF.
▶ Seleccione rTo e ajuste rES. T.
▷ O totalizador será reinicializado.

2. Reinicialização controlada por tempo:

▶ Acesse o menu EF.
▶ Seleccione rTox e em seguida, defina o tempo em semanas (w), dias (d) ou horas (h).
▷ A reinicialização do totalizador é realizada automaticamente após o tempo definido.

3. Reinicialização por meio de sinal externo:

▶ Acesse o menu EF > OUT2.
▶ Seleccione ou2 e ajuste a entrada digital: In. D.
▶ Seleccione DIn2 e ajuste o sinal de reinicialização:
• HIGH: Reinicializar com sinal High (alto)
- LOW: Reinicializar com sinal Low (baixo)
• +EDG: Reinicializar com flanco ascendente
-EDG: Reinicializar com flanco descendente

4. Reinicialização e transbordamento:

▶ Acesse o menu EF.
▶ Seleccione rTox e ajuste OFF.
▷ O totalizador só é reinicializado assim que a faixa de exibição máxima do display for ultrapassada.

Parametrização via IO-Link: Reinicialização do totalizador

1. Reinicialização manual:

▶ Acesse Parâmetros > Memória > Fluxo.
▶ Execute o comando: Reinicializar o totalizador.

2. Reinicialização controlada por tempo:

▶ Acesse Parâmetros > Configurações básicas > Fluxo.
▶ Seleccione rTox e em seguida, defina o tempo em semanas (w), dias (d) ou horas (h).
▷ A reinicialização do totalizador é realizada automaticamente após o tempo definido.

3. Reinicialização por meio de sinal externo:

▶ Acesse Parâmetros > Configuração de saída.
▶ Selezione ou2 e ajuste a entrada digital: In. D.
▶ Acesse Parâmetros > Entrada analógica 2.
▶ Seleccione DIn2 e ajuste o sinal de reinicialização:
• HIGH: Reinicializar com sinal High (alto)
- LOW: Reinicializar com sinal Low (baixo)
• +EDG: Reinicializar com flanco ascendente
-EDG: Reinicializar com flanco descendente

4. Reinicialização e transbordamento:

▶ Acesse Parâmetros > Configurações básicas > Fluxo.
▶ Seleccione rTox e ajuste OFF.

▷ O totalizador só é reinicializado assim que a faixa de exibição máxima do display for ultrapassada.

10.4.12 Bloqueio / desbloqueio

Para evitar programação errada, o dispositivo pode ser bloqueado eletronicamente.

Este bloqueio evita a modificação dos ajustes do dispositivo através dos botões do dispositivo.

Configuração de fábrica: Não bloqueado.

Parametrização por meio dos botões dos dispositivos: Bloquear / desbloquear

Bloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione▲ e ▼ simultaneamente por 10 segundos até acabar a barra de progresso na linha do título.
▷ O dispositivo está bloqueado para parametrização através dos botões do dispositivo. Ao tentar alterar o valor de um parâmetro, aparece o ícone no display.

O bloqueio só pode ser removido através dos botões do dispositivo. A alteração das configurações de parâmetros ainda é possível através da interface IO-Link.

Desbloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione▲ e ▼ simultaneamente por 10 segundos até acabar a barra de progresso na linha do título.
▷ O bloqueio dos botões do dispositivo foi removido.

Parametrização via IO-Link: Bloquear / desbloquear

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Acesse Parâmetros > Ajuste da indicação.
▶ Seleccione Loc e ajuste o bloqueio.
▷ O dispositivo está bloqueado para parametrização através dos botões do dispositivo. Ao tentar alterar o valor de um parâmetro, aparece o ícone no display.

O bloqueio pode ser removido através do parâmetro uLoc ou desbloqueado por meio dos botões do dispositivo.

- OU -

▶ Acesse Parâmetros > Ajustes de base.
▶ Seleccione Bloqueios de acesso ao dispositivo. Interface de usuário local e defina Bloqueado.
▷ O dispositivo está bloqueado para parametrização através dos botões do dispositivo. Ao tentar alterar o valor de um parâmetro, o display exibe o símbolo.

O bloqueio pode ser removido através do parâmetro IO-Link Desbloqueado.

10.4.13 Reinicializar o dispositivo

O dispositivo pode ser redefinido para o estado de fornecimento.

É conveniente anotar as próprias configurações no capítulo “Configurações de fábrica”.

Parametrização por meio dos botões do dispositivo: Reinicializar o dispositivo

▶ Acesse o menu EF.
▶ Seleccione rES
▶ Mantenha ▲ ou ▼ pressionado.

▷ ---- será exibido.

▶ Pressione • brevemente.
▷ O dispositivo efetua uma reinicialização.

Parametrização via IO-Link: Reinicializar o dispositivo

▶ Acesse Parâmetros > Configurações básicas.
▶ Clique no comando do sistema Restabelecer a configuração de fábrica.
▷ O dispositivo efetua uma reinicialização.

10.5 Display

10.5.1 Layout do display

Use o parâmetro diS. L para selecionar os valores de processo a serem mostrados no display por padrão.

Valores selecionáveis:

• L1: valor atual do processo para vazão
• L2. Temp: valor atual do processo para vazão e temperatura
• L2. Pres: valor do processo atual para vazão e pressão
• L2. Totl: valor atual do processo para vazão e totalizador
• L3. TP: valor atual do processo para vazão, temperatura e pressão
• L4: valor atual do processo para vazão, temperatura, pressão e totalizador

Parametrização por meio dos botões dos dispositivos: Layout do display

▶ Acesse o menu EF > DIS.
▶ Selezione diS. L e ajuste a o layout.

Parametrização via IO-Link: Layout do display

▶ Acesse Parâmetros > Ajuste da indicação.
▶ Selezione diS. L e ajuste a o layout.

10.5.2 Taxa de atualização do display

Use o parâmetro diS. U para definir a frequência de atualização do display.

Valores selecionáveis:

• d1: rápido
• d2: médio
• d3: lento

Parametrização por meio dos botões dos dispositivos: Taxa de atualização do display

▶ Acesse o menu EF > DIS.
▶ Seleccione diS. U e ajuste a taxa de atualização.

Parametrização via IO-Link: Taxa de atualização do display

▶ Acesse Parâmetros > Ajuste da indicação.
▶ Seleccione diS. U e ajuste a taxa de atualização.

10.5.3 Rotação do display

Por meio do parâmetro diS. R é possível girar a fonte no display em sentido horário para se obter uma melhor legibilidade.

Valores selecionáveis:

• 0° (não girado)
• 90°
• 180°
• 270°

Parametrização por meio dos botões do dispositivo: Rotação do display

▶ Acesse o menu EF > DIS.
▶ Seleccione diS. R e ajuste a rotação do display.

Parametrização via IO-Link: Rotação do display

▶ Acesse Parâmetros > Ajuste da indicação.

▶ Seleccione diS. R e ajuste a rotação do display.

10.5.4 Luminosidade do display

Com o parâmetro diS. B é possível configurar a luminosidade da exibição do display

Valores selecionáveis:

• 25%
- 50%
• 75%
• 100 %

- OFF: modo de economia de energia. O display está desligado no modo de operação.

• O ajuste entra em vigor com um atraso de 30 segundos.
• Ativação do display pressionando um botão qualquer. Após 30 s de inatividade, o display é desativado novamente.

As mensagens de erro são exibidas via IO-Link e LED de estado operacional quando o display estiver desligado.

Se o dispositivo medir uma alta temperatura interna, a luminosidade do display será ajustada automaticamente:

Temperatura do dispositivo > 64 °C: A luminosidade se reduz a 25%.

Temperatura do dispositivo > 90 °C: O display se desliga.

Parametrização por meio dos botões dos dispositivos: Luminosidade do display

▶ Acesse o menu EF > DIS.
▶ Seleccione diS. B e ajuste a luminosidade da exibição.

Parametrização via IO-Link: Luminosidade do display

▶ Acesse Parâmetros > Ajuste da indicação.
▶ Seleccione diS. B e ajuste a luminosidade da exibição.

10.5.5 Ajuste de cores do display

A cor da fonte do display pode ser selecionada através do parâmetro coL.x:

• coL. F: Cor da fonte para vazão
• coL. T: Cor da fonte para temperatura
• coL. P: Cor da fonte para pressão
• coL. V: Cor da fonte para o totalizador Vol.1

Cor de fonte permanente

A cor da fonte pode ser definida permanentemente para a indicação da vazão, temperatura, pressão e totalizador:

coL. F / coL. T / coL. P / coL. V	Cor da fonte
bk/wh	preto-branco
rEd	vermelho
GrEn	verde
yellow	amarelo

Mudança de cor

Alternativamente, pode ser definida uma mudança de cor para indicar a vazão, temperatura e pressão em função do valor atual do processo:

coL. F / coL. T / coL. P	Cor da fonte
r-cF	Vermelho = valor do processo dentro da área da janela Verde = valor do processo fora da área da janela
G-cF	Verde = valor do processo dentro da área da janela Vermelho = valor do processo fora da área da janela

Se for selecionado "mudança de cor", devem ser definidos os valores limites da área da janela:

cFL. F: Valor limite inferior para vazão

cFH. F: Valor limite superior para vazão

cFL. T: Valor limite inferior para temperatura

cFH. T: Valor limite superior para temperatura

cFL. P: valor limite inferior para pressão

cFH. P: valor limite superior para pressão

Os valores limites cFL.x e cFH.x podem ser selecionados livremente dentro da faixa de medição e são independentes da função de saída definida para OUT1 e OUT2.

Fig. 10: Exemplo para a definição coL.x = G-cF

Parametrização por meio dos botões dos dispositivos: Ajuste de cores do display

▶ Acesse o menu EF > COLR.

Configuração permanente de cor

▶ Seleccione coL.x e escolha a cor da fonte para o valor de processo x ou para o totalizador: bk/wh, red, green ou yellow.

Mudança de cor

▶ SelecionecoL.x e escolha a configuração para a mudança de cor, dependendo do valor de processo x: r-cF ou G-cF.
▶ Seleccione cFL.x e escolha o valor do limite inferior para a janela.
▶ Seleccione cFH.x e escolha o valor do limite superior para a janela.

Parametrização via IO-Link: Ajuste de cores do display

▶ Acesse Parâmetros > Ajuste da indicação.

Configuração permanente de cor

▶ Seleccione col.x e escolha a cor da fonte para o valor de processo x ou para o totalizador: bk/wh, red, green ou yellow.
▶ Seleccione coL.x e escolha a configuração para a mudança de cor, dependendo do valor de processo x: r-cF ou G-cF.
▶ Acesse Parâmetros > Janela para mudança de cor.
▶ Seleccione cFL.x e escolha o valor do limite inferior para a janela.
▶ Seleccione cFH.x e escolha o valor do limite superior para a janela.

Mudança de cor

10.6 Diagnóstico

10.6.1 Leitura dos valores do totalizador

Para o totalizador, podem ser lidos os seguintes valores a qualquer momento:

• Vazão atual (= quantidade de consumo desde a última reinicialização).
  • Quantidade de consumo antes da última reinicialização.
• Tempo em minutos desde a última reinicialização.

Leitura através dos botões do dispositivo: Valores do totalizador

▶ Durante a operação, pressione o botão ▲ ou ▼ até que a indicação dos valores do totalizador seja exibida.
▷ Após 30 segundos o dispositivo volta para a exibição padrão.

Leitura através do IO-Link: Valores do totalizador

▶ Acesse Parâmetros > Memória > Fluxo.
▶ Leitura dos valores de consumo.

10.6.2 Memória

O dispositivo salva os valores máximos e mínimos que foram medidos.

O valor atual pode ser lido no dispositivo ou através da interface IO-Link.

Valores selecionáveis:

• Lo. F: Valor de memória mínimo para vazão
• Hi. F: Valor de memória máximo para vazão
• Lo. T: Valor de memória mínimo para temperatura
• Hi. T: Valor de memória máximo para temperatura
• Lo. P: Valor de memória mínimo para a pressão
• Hi. P: Valor de memória máximo para a pressão

É recomendado apagar a memória assim que o dispositivo for utilizado pela primeira vez sob condições normais de funcionamento.

Parametrização por meio dos botões do dispositivo: Memória

Para mostrar a memória:

▶ Acesse o menu EF > MEM.
▶ Seleccione Lo.x ou Hi.x para exibir respectivamente o valor do processo mais baixo ou mais alto que foram medidos.

Apagar a memória:

▶ Acesse o menu EF > MEM.
▶ Seleccione Lo.x ou Hi.x.
▶ Mantenha ▲ ou ▼ pressionado.
▷ ---- será exibido.
▶ Pressione • brevemente.

Parametrização via IO-Link: Memória

Para mostrar a memória:

Acesse Parâmetros > Memória > Fluxo ou Temperatura ou Pressão.
▶ Seleccione Lo.x ou Hi.x para exibir respectivamente o valor do processo mais baixo ou mais alto que foram medidos.

Apagar a memória:

▶ Execute o comando:
• Reinicializar as memórias Hi.x e Lo.x
• Reinicializar a memória Lo.x
• Reinicializar a memória Hi.x

10.7 Funções de serviço

10.7.1 Simulação

Com essa função são simulados os valores de processo e sua cadeia de sinais é verificada.

Através das configurações dos parâmetros cr. UL, UL, OL e cr. OL também é possível simular valores do processo que causam uma mensagem de erro ou de aviso.

No início da simulação, os valores do totalizador são congelados e o totalizador simulado é colocado a 0. O valor da vazão simulado tem então efeito sobre o totalizador simulado. Depois de finalizada a simulação, os valores originais do totalizador são restabelecidos.

Durante a simulação se aplica:

• A simulação não tem efeito sobre os valores do processo atuais predominantes. As saídas reagem tal como foram previamente configuradas.
• O valor original do totalizador permanece armazenado, mesmo quando flui um fluxo real.
• Não estão disponíveis mensagens de erro da aplicação real atual. Estas são suprimidas pela simulação.

Os seguintes valores podem ser simulados:

Vazão, temperatura, pressão e valor atual do totalizador.

Parametrização por meio dos botões do dispositivo: Simulação

▶ Acesse o menu EF > SIM.
▶ Seleccione S. FLW, S. TMP ou S. PRS e defina o valor do processo a ser simulado:
- Pressione▲ ou ▼ até que o valor de processo desejado seja alcançado.
- As indicações de advertência/erro OL, crOL, UL e crUL são exibidas quando a faixa de medição é ultrapassada ou não atingida.
▶ Seleccione e S. Tim ajuste a duração da simulação em minutos.
▶ Seleccione S. On e ajuste a função:
- On: A simulação começa. Os valores são simulados para a duração ajustada em S. Tim. Cancelamento pressionando qualquer botão.
• OFF: A simulação não está ativa.

Parametrização via IO-Link: Simulação

▶ Acesse Parâmetros > Simulação.
▶ Seleccione S. Tim e ajuste a duração da simulação em minutos.
Acesse Parâmetros > Simulação > Fluxo ou Temperatura ou Pressão.
▶ Selezione S. FLW, S. TMP ou S. PRS e defina o valor do processo a ser simulado, crUL, UL, OL ou crOL.
▶ Seleccione Escrever no dispositivo.
▷ Os valores alterados serão transmitidos para o dispositivo.
▶ Acesse Parâmetros > Simulação.
▶ Execute o comando: Iniciar a simulação.
▷ A simulação começa com o valor ajustado.
▶ Para concluir a simulação: Execute o comando: Interromper a simulação.

10.7.2 Localização óptica

O sensor pode ser localizado remotamente no sistema através da interface IO-Link.

Esta função só estão disponíveis através da interface IO-Link.

Ao executar o comando por meio da interface IO-Link, os LEDs de estado de comutação piscam e a indicação 🔒 "IO-Link" pisca no display.

▶ Desative a função por meio do IO-Link ou pressionando qualquer botão do dispositivo.

Localização óptica via IO-Link

▶ Acesse Identificação.
▶ Execute o comando: Pisca ligado.
▶ Para terminar o processo de piscar: Execute o comando: Pisca desligado.

10.7.3 Informações dos dispositivos

No dispositivo estão salvas algumas informações não modificáveis. Estas incluem:

• Nome do produto
• Família de produtos
• Fabricante
  • ID do fornecedor
  • ID do dispositivo
• Número de série
  • Revisão de Hardware/Firmware
• Descrição

Além disso, com um software de parametrização adequado é possível atribuir, através do IO-Link, outras marcações ao dispositivo que são livremente configuráveis e possem um comprimento máximo de 32 caracteres. Estas incluem:

• Marcação específica da aplicação
• Marcação da instalação
• Marcação da localização

Leitura através dos botões do dispositivo: Informações dos dispositivos

▶ Acesse o menu EF > Info.
▶ Use ▲ e ▼para percorrer as exibições e ler as informações do dispositivo.

Leitura ou parametrização através do IO-Link: Informações dos dispositivos

▶ Acesse Identificação.
▶ Leia informações do dispositivo ou edite parâmetros editáveis.

11 Eliminação de falhas

O dispositivo dispõe de opções variadas de autodiagnóstico. Realiza um automonitoramento durante a operação.

Advertências e estados de falha são exibidos no display mesmo com o display desligado. Além disso, as indicações de falhas estão disponíveis através do IO-Link.

Os sinais de status estão classificados segundo a recomendação Namur NE107.

Se ocorrerem vários eventos de diagnóstico simultaneamente, só é exibida a mensagem de diagnóstico do evento com a prioridade mais alta.

Se um valor do processo falhar, os outros valores do processo continuam disponíveis. Exceção: Se o valor do processo para a vazão falhar, nenhum outro valor do processo será emitido.

Funções de diagnóstico adicionais estão disponíveis via ➕ IO-Link Descrição de interface em documentation.ifm.com.

11.1 Mensagens de advertência

Indicação do display	Indicação LED	Problema / solução
Linha do título:Short circuit OUT1/OUT2 Linha do valor do processo: ----	LED OUT1 piscaLED OUT2 pisca	Curto-circuito OUT1 e OUT2 Verifique as saídas de comutação OUT1 e OUT2 quanto a curto-circuito ou sobrecorrente.
Linha do título:Short circuit OUT1 Linha do valor do processo: ----	LED OUT1 pisca	Curto-circuito OUT1 Verifique a saída de comutação OUT1 quanto a curto-circuito ou sobrecorrente.
Linha do título:Short circuit OUT2 Linha do valor do processo: ----	LED OUT2 pisca	Curto-circuito OUT2 Verifique a saída de comutação OUT2 quanto a curto-circuito ou sobrecorrente.
Linha do título:Over limit Linha do valor do processo: OL	----	Acima da faixa de exibição Verifique a faixa de medição.
Linha do título:Under limit Linha do valor do processo: UL	----	Faixa de exibição não alcançada Verifique a faixa de medição.

11.2 Mensagens de erro

Indicação do display	Indicação LED	Problema / solução
• Linha do título: Flow Error• Linha do valor do processo: ERROR	----	Erro na medição do fluxo▶ Verificar a medição do fluxo. ▶ Substitua o dispositivo.
• Linha do título: Temp Error• Linha do valor do processo: ERROR	----	Erro na medição da temperatura▶ Verificar a medição da temperatura. ▶ Substitua o dispositivo.
• Linha do título: Pressure Error• Linha do valor do processo: ERROR	----	Erro na medição da pressão▶ Verificar a medição da pressão. ▶ Substitua o dispositivo.
• Linha do título: Critical over limit• Linha do valor do processo: cr. OL	----	Acima do range de detecção▶ Verifique a faixa de medição.
• Linha do título: Critical under limit• Linha do valor do processo: cr. UL	----	Faixa de detecção de temperatura não alcançada▶ Verifique a faixa de temperatura.

Em caso de erro, as saídas se comportam como definido em FOU.

12 Manutenção, conservação e descarte

O funcionamento do dispositivo é livre de manutenção.
O dispositivo só pode ser reparado pelo fabricante.

▶ Descarte o dispositivo após o uso de forma ecológica e conforme as determinações nacionais vigentes.

▶ Defina intervalos de calibração regulares conforme os requisitos do processo. Recomendação: a cada 12 meses.

Serviço de calibração ifm ➕ Certificado de calibração DAkk em www.ifm.com.

13 Configurações de fábrica

Menu	Parâmetro	Configuração de fábrica		Configuração do usuário
EF	rTo	OFF
OUT1	SEL1	FLOW
	ou1	Hno
	SP1 / FH1	20 %
	rP1 / FL1	19 %
	ImPS1	SD55xxSD56xxSD65xxSD66xx	0,0001 m3 (0,005 ft 3 )
		SD58xx	0,000005 I
		SD68xx	0,000010 I
		SD8xxxSD9xxxSD2xxx	0,001 m3 (0,04 ft 3 )
	ImPR1	YES
	dS1	0 s
	dr1	0 s
	FOU1	OFF
OUT2	SEL2	FLOW
	ou2	I
	ASP2	0 %
	AEP2	100 %
	SP2 / FH2	40 %
	rP2 / FL2	39 %
	ImPS2	SD55xxSD56xxSD65xxSD66xx	0,0001 m3 (0,005 ft 3 )
		SD58xx	0,000005 I
		SD68xx	0,000010 I
		SD8xxxSD9xxxSD2xxx
	ImPR2	YES
	Din2	+EDG
	dS2	0 s
	dr2	0 s
	FOU2	OFF
CFG	uni. F	m3/h
	uni. T	SDxxx0	°C
		SDxxx1	°F
	uni. P	SDxxx0	bar
		SDxxx1	psi
	dAP. F	0,6 s
	dAP. P	0,06 s
	P-n	PnP
	LFC	SD5xxx	0,02 m3/h (0,7 ft3/h )
		SD58xx	0,1 m3/h (4 ft3/h )
		SD6xxx	0,1 m3/h (4 ft3/h )
		SD68xx	0,2 m3/h (7 ft3/h )
		SD8xxx	0,3 m3/h (11 ft3/h )
		SD9xxx	0,5 m3/h (18 ft3/h )
		SD2xxx	2,0 m3/h (71 ft3/h )
	rEF. P	1013 mbar (101,3 kPa)
	rEF. T	15 °C
	cOF	0
DIS	diS. L	L3. TP
	diS. U	d3
	diS. R	0°
	diS. B	75 %
COLR	col. F	bk/wh
	col. T	bk/wh
	col. P	bk/wh
	col. V	bk/wh

Os valores em porcentagem se referem ao valor final da faixa de medição MEW.
