Tipo de produto	Detector indutivo NAMUR
Marca	IFM
Modelo	NF5004
Categoria	Sensor
Uso previsto	Zonas com risco de explosão (ATEX)
Classificação ATEX (Gás)	II 1G Ex ia IIC T6 Ga
Classificação ATEX (Poeiras)	II 1D Ex ia IIIC T_200 90°C Da
Temperatura ambiente admissível (T6)	-20...70°C
Temperatura ambiente admissível (T5)	-20...80°C
Tensão máxima (Ui)	15 V
Corrente máxima (Ii)	50 mA
Potência máxima (Pi)	120 mW
Indutância interna (Li)	130 μH
Capacitância interna (Ci)	140 nF
Normas atendidas	EN CEI 60079-0:2018, EN 60079-11:2012
Certificado de exame de tipo	PTB 01 ATEX 2191, BVS 04 ATEX E153 X
Montagem	Proteger contra cargas eletrostáticas; não instalar em uma parede de separação entre zonas diferentes
Manutenção e limpeza	Limpar com um pano macio antiestático; evitar cargas eletrostáticas
Segurança	Reservado a pessoal competente; respeitar os regulamentos nacionais e as instruções ATEX
Peças sobressalentes e reparabilidade	Nenhuma reparação possível; contactar o fabricante em caso de defeito
Informações gerais	Manual de instruções fornecido; tradução disponível sob solicitação

Perguntas frequentes - NF5004 IFM

Qual é o tipo deste sensor?

Este sensor é um detector indutivo NAMUR projetado para zonas com risco de explosão.

Em quais zonas ATEX pode ser utilizado?

Pode ser utilizado nas zonas 0, 1, 2 (gás) e 20, 21, 22 (poeiras) de acordo com as classificações II 1G Ex ia IIC T6 Ga e II 1D Ex ia IIIC T_200 90°C Da.

Quais são os valores máximos de tensão, corrente e potência?

Os valores máximos são: Ui = 15 V, Ii = 50 mA, Pi = 120 mW.

Quais são os valores de indutância e capacitância internas para o NF5004?

Para o modelo NF5004, a indutância interna Li = 130 μH e a capacitância interna Ci = 140 nF.

Quais normas são atendidas?

O sensor atende às normas EN CEI 60079-0:2018 e EN 60079-11:2012 (IEC 60079-0:2017, IEC 60079-11:2011).

Quais são as certificações?

Possui os certificados PTB 01 ATEX 2191 e BVS 04 ATEX E153 X (UE) bem como IECEx BVS 06.0003X.

Qual é a temperatura ambiente admissível?

Para a classe T6, a temperatura ambiente admissível é de -20...70°C; para a classe T5, é de -20...80°C.

Como montar o sensor?

A montagem deve ser realizada por pessoal competente. É necessário proteger o dispositivo e o cabo contra destruição, evitar cargas estáticas nos plásticos e cabos, e conectar as partes metálicas a um potencial de equalização. Não instalar o dispositivo em uma parede de separação entre zonas diferentes.

O que fazer em caso de defeito ou falha?

O produto não pode ser reparado. Em caso de defeito, favor contactar o fabricante (coordenadas na capa/verso do manual).

Como obter o manual em outro idioma?

O manual está disponível em vários idiomas no site notice-facile.com. Você também pode solicitar uma tradução informando o idioma desejado e seu endereço de email.

MANUAL DE UTILIZADOR NF5004 IFM

(parte relativa à proteção contra riscos de

explosão)

Sensor indutivo NAMUR

NE / NF / NG /

NI / NN / NT /

NS

80311809 / 00

BG български

1. De acordo com a directiva ATEX 2014/34/UE (ATEX), para a colocação em funcionamento de um aparelho ou de um sistema de protecção dentro dos estados membros da União Europeia (UE), é necessário o fornecimento das instruções de funcionamento originais e a sua tradução na(s) língua(s) do país da UE onde será aplicado.
2. Se as instruções de funcionamento ou a declaração de conformidade CE na língua do país de aplicação da UE não forem fornecidas. podem ser solicitadas junto do revendedor (ver recibo de entrega) ou do fabricante (ver capa/verso).
3. O produto só deve ser posto em funcionamento por pessoal técnico especializado. Declinamos expressamente qualquer responsabilidade por danos resultantes da colocação em serviço do aparelho, sem as respectivas instruções de funcionamento na língua do país da UE onde será aplicado.

RO Română

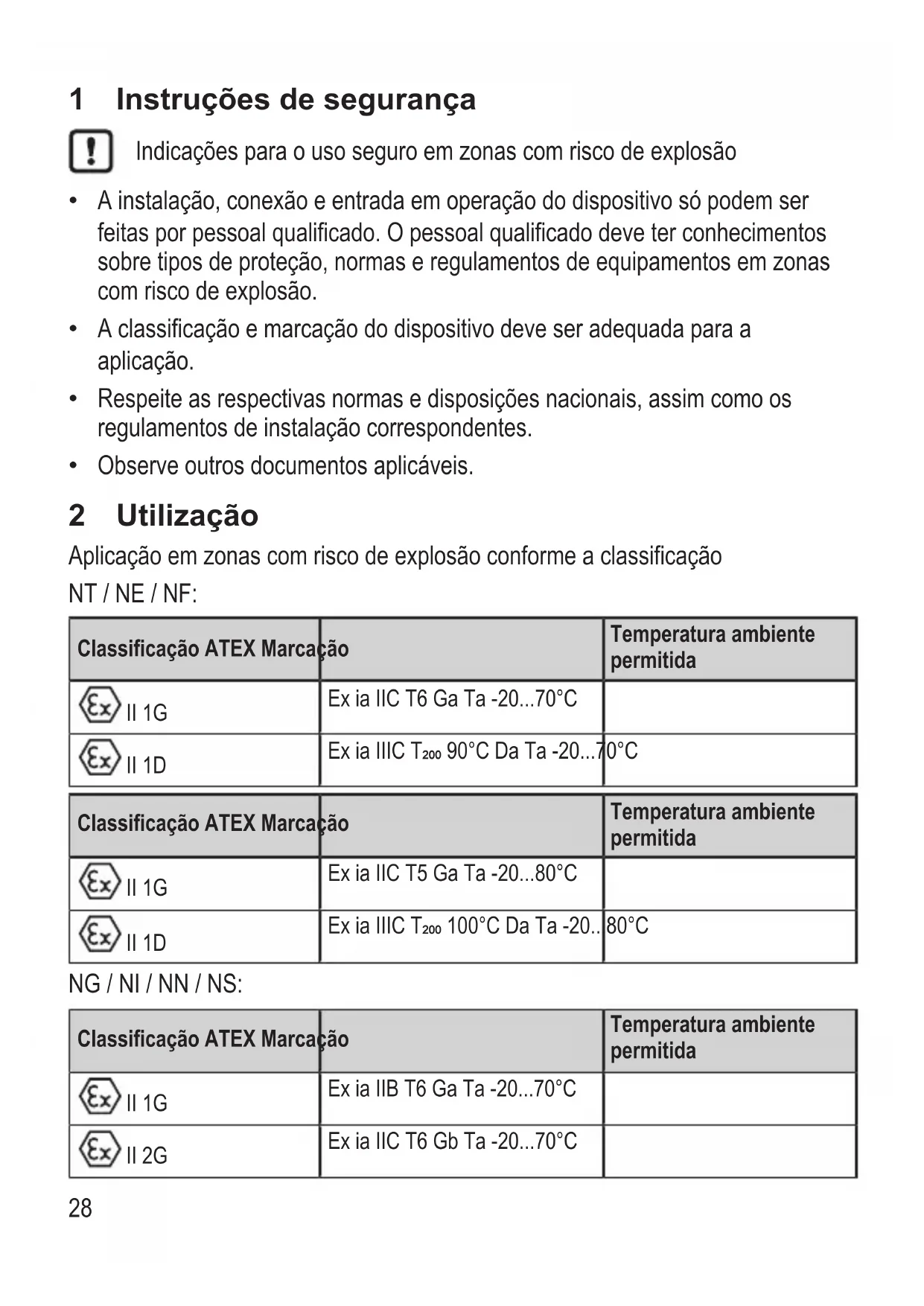

1 Instruções de segurança

Indicações para o uso seguro em zonas com risco de explosão

• A instalação, conexão e entrada em operação do dispositivo só podem ser feitas por pessoal qualificado. O pessoal qualificado deve ter conhecimentos sobre tipos de proteção, normas e regulamentos de equipamentos em zonas com risco de explosão.
• A classificação e marcação do dispositivo deve ser adequada para a aplicação.
• Respeite as respectivas normas e disposições nacionais, assim como os regulamentos de instalação correspondentes.
• Observe outros documentos aplicáveis.

2 Utilização

Aplicação em zonas com risco de explosão conforme a classificação NT / NE / NF:

Classificação ATEX Marcação			Temperatura ambiente permitida
	II 1G	Ex ia IIC T6 Ga Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
Classificação ATEX Marcação			Temperatura ambiente permitida
	II 1G	Ex ia IIC T5 Ga Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

NG / NI / NN / NS:

Classificação ATEX Marcação			Temperatura ambiente permitida
	II 1G	Ex ia IIB T6 Ga Ta -20...70°C
	II 2G	Ex ia IIC T6 Gb Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
Classificação ATEX Marcação			Temperatura ambiente permitida
	II 1G	Ex ia IIB T5 Ga Ta -20...80°C
	II 2G	Ex ia IIC T5 Gb Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

São cumpridos os requerimentos das seguintes normas:

• EN IEC 60079-0:2018, EN 60079-11:2012
• IEC 60079-0:2017, IEC 60079-11:2011

Conexão somente em circuitos elétricos seguros, homologados com certificado de exame de tipo e que não ultrapassem os seguintes valores máximos:

$$ \mathrm{Ui} = 1 5 \mathrm{V}, \mathrm{Ii} = 5 0 \mathrm{mA}, \mathrm{Pi} = 1 2 0 \mathrm{mW} $$

Máxima indutância interna efetiva (Li) e capacitância (Ci):

Número do produto Indutância interna (Li) em μH	Capacitância interna (Ci) em nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141

NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montagem

▶ Proteja o dispositivo e cabos eficazmente contra destruição.
Evite cargas estáticas em dispositivos de plástico e em cabos.
A fim de evitar cargas eletrostáticas, inclua peças metálicas (invólucro do conector, elementos de fixação, invólucros de proteção, etc.) na ligação equipotencial.
▶ Não instale o dispositivo na divisória entre diferentes zonas.
▶ Quando usado na zona 0, proteja os conectores contra carga eletrostática intensa.

3.1 Condições especiais para um funcionamento seguro

Consulte sempre as marcações no manual de operação, pois estas podem não estar totalmente indicadas no dispositivo devido à falta de espaço.

4 Manutenção, conservação e descarte

Não é permitido efetuar nenhuma alteração no dispositivo; não é possível fazer reparos. Entre em contato com o fabricante em caso de falha.

Se necessário, fichas técnicas ou certificado de exame de tipo / certificados podem ser solicitados ao fabricante (→ capa / verso).
