Produkttyp	Induktiver NAMUR-Sensor
Marke	IFM
Modell	NF5004
Kategorie	Sensor
Verwendungszweck	Explosionsgefährdete Bereiche (ATEX)
ATEX-Klassifizierung (Gas)	II 1G Ex ia IIC T6 Ga
ATEX-Klassifizierung (Staub)	II 1D Ex ia IIIC T_200 90°C Da
Zulässige Umgebungstemperatur (T6)	-20...70°C
Zulässige Umgebungstemperatur (T5)	-20...80°C
Maximale Spannung (Ui)	15 V
Maximaler Strom (Ii)	50 mA
Maximale Leistung (Pi)	120 mW
Interne Induktivität (Li)	130 μH
Interne Kapazität (Ci)	140 nF
Eingehaltene Normen	EN CEI 60079-0:2018, EN 60079-11:2012
Baumusterprüfbescheinigung	PTB 01 ATEX 2191, BVS 04 ATEX E153 X
Montage	Vor elektrostatischer Aufladung schützen; nicht in einer Trennwand zwischen verschiedenen Zonen installieren
Wartung und Reinigung	Mit einem weichen, antistatischen Tuch reinigen; elektrostatische Aufladungen vermeiden
Sicherheit	Nur für qualifiziertes Personal; nationale Vorschriften und ATEX-Richtlinien beachten
Ersatzteile und Reparierbarkeit	Keine Reparatur möglich; bei Defekt Hersteller kontaktieren
Allgemeine Informationen	Gebrauchsanweisung beiliegend; Übersetzung auf Anfrage erhältlich

Häufig gestellte Fragen - NF5004 IFM

Welche Art von Sensor ist das?

Dieser Sensor ist ein Induktiver NAMUR-Sensor, ausgelegt für explosionsgefährdete Bereiche.

In welchen ATEX-Zonen kann er verwendet werden?

Er kann in den Zonen 0, 1, 2 (Gas) und 20, 21, 22 (Staub) gemäß den Klassifizierungen II 1G Ex ia IIC T6 Ga und II 1D Ex ia IIIC T_200 90°C Da verwendet werden.

Was sind die maximalen Werte für Spannung, Strom und Leistung?

Die maximalen Werte sind: Ui = 15 V, Ii = 50 mA, Pi = 120 mW.

Was sind die Werte für interne Induktivität und Kapazität des NF5004?

Für das Modell NF5004 beträgt die interne Induktivität Li = 130 μH und die interne Kapazität Ci = 140 nF.

Welche Normen werden eingehalten?

Der Sensor erfüllt die Normen EN CEI 60079-0:2018 und EN 60079-11:2012 (IEC 60079-0:2017, IEC 60079-11:2011).

Welche Zertifikate liegen vor?

Er besitzt die Zertifikate PTB 01 ATEX 2191 und BVS 04 ATEX E153 X (EU) sowie IECEx BVS 06.0003X.

Wie lautet die zulässige Umgebungstemperatur?

Für die Klasse T6 beträgt die zulässige Umgebungstemperatur -20...70°C; für die Klasse T5 -20...80°C.

Wie wird der Sensor montiert?

Die Montage muss durch qualifiziertes Personal erfolgen. Das Gerät und das Kabel müssen vor Zerstörung geschützt werden, statische Aufladungen an Kunststoffen und Kabeln vermeiden, und die Metallteile an einen Potentialausgleich anschließen. Das Gerät nicht in einer Trennwand zwischen verschiedenen Zonen installieren.

Was tun bei Defekt oder Ausfall?

Das Produkt kann nicht repariert werden. Bei Defekt wenden Sie sich bitte an den Hersteller (Kontaktdaten auf dem Deckblatt / Rückseite der Anleitung).

Wie erhalte ich die Anleitung in einer anderen Sprache?

Die Anleitung ist in mehreren Sprachen auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung anfordern, indem Sie Ihre gewünschte Sprache und Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG NF5004 IFM

(Ex-Schutz relevanter Teil)

Induktiver Sensor NAMUR

1. Nach der ATEX-Richtlinie 2014/34/EU (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EU Konformitätserklärung in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihrem Händler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf hin, dass jegliche Haftung ausgeschlossen ist, die daraus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EE Besti keel

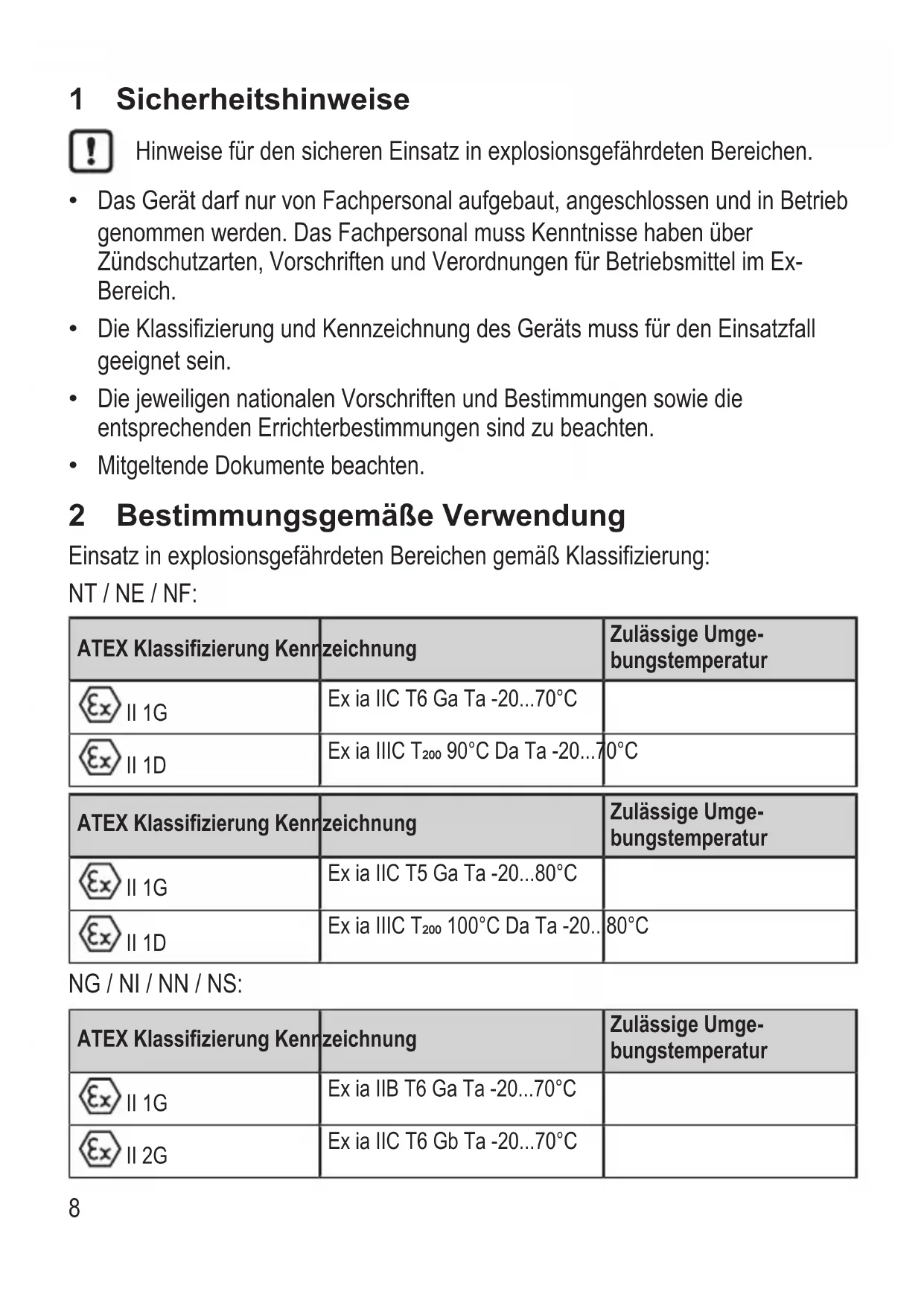

1 Sicherheitshinweise

Hinweise für den sicheren Einsatz in explosionsgefährdeten Bereichen.

• Das Gerät darf nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muss Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.
• Die Klassifizierung und Kennzeichnung des Geräts muss für den Einsatzfall geeignet sein.
• Die jeweiligen nationalen Vorschriften und Bestimmungen sowie die entsprechenden Errichterbestimmungen sind zu beachten.
  • Mitgeltende Dokumente beachten.

2 Bestimmungsgemäße Verwendung

Einsatz in explosionsgefährdeten Bereichen gemäß Klassifizierung:

NT / NE / NF:

ATEX Klassifizierung Kenn		zeichnung	Zulässige Umgebungstemperatur
	II 1G	Ex ia IIC T6 Ga Ta -20...70°C
	II 1D	Ex ia IIIC T_200 90°C Da Ta -20...70°C
ATEX Klassifizierung Kenn		zeichnung	Zulässige Umgebungstemperatur
	II 1G	Ex ia IIC T5 Ga Ta -20...80°C
	II 1D	Ex ia IIIC T_200 100°C Da Ta -20...80°C

NG / NI / NN / NS:

ATEX Klassifizierung Kenn	zeichnung	Zulässige Umgebungstemperatur
II 1G	Ex ia IIB T6 Ga Ta -20...70°C
II 2G	Ex ia IIC T6 Gb Ta -20...70°C
II 1D	Ex ia IIIC T_200 90°C Da Ta -20...7	0°C

ATEX Klassifizierung Kennzeichnung		Zulässige Umgebungstemperatur
	Ex ia IIB T5 Ga Ta -20...80°C
	Ex ia IIC T5 Gb Ta -20...80°C
	Ex ia IIIC T_200 100°C Da Ta -20..	80°C

Baumusterprüfbescheinigung:

• EU: PTB 01 ATEX 2191, BVS 04 ATEX E153 X
• IEC: IECEx BVS 06.0003X

Die Anforderungen folgender Normen werden erfüllt:

• EN IEC 60079-0:2018, EN 60079-11:2012
• IEC 60079-0:2017, IEC 60079-11:2011

Anschluss nur an eigensichere Stromkreise, die mit Baumusterprüfbescheinigung zugelassen sind und folgende Höchstwerte nicht überschreiten:

$$ \boxed {U i = 1 5 \mathrm{V}, I i = 5 0 \mathrm{mA}, P i = 1 2 0 \mathrm{mW}} $$

Maximal wirksame innere Induktivität (Li) und Kapazität (Ci):

Artikelnummer Innere Induktivität (Li) in μH Innere Kapazität (Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141

NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

▶ Gerät und Kabel vor Zerstörung schützen.
▶ Statische Aufladungen an Kunststoffgeräten und Kabeln vermeiden.
Zur Vermeidung von elektrostatischer Aufladung metallische Teile (Steckergehäuse, Befestigungselemente, Schutzgehäuse usw.) in den Potentialausgleich einbeziehen.
Gerät nicht in die Trennwand zwischen verschiedenen Zonen einbauen.
Beim Einsatz in Zone 0 die Kabeldosen vor intensiver elektrostatischer Aufladung schützen.

3.1 Besondere Bedingungen für den sicheren Betrieb

▶ Die Kennzeichnung immer der Betriebsanleitung entnehmen, da sie aus Platzgründen nicht vollständig auf dem Gerät aufgebracht sein könnte.

4 Wartung, Instandsetzung und Entsorgung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Im Fehlerfall bitte an den Hersteller wenden.

Bei Bedarf können Datenblätter oder Baumusterprüfbescheinigungen / Zertifikate beim Hersteller angefordert werden (→ Deckblatt / Rückseite).
