H2OGO! 53346 - Equipamento inflável elétrico BESTWAY - Manual de utilização gratuito

Tipo de produto	Material inflável elétrico (parque aquático inflável)
Marca	Bestway
Modelo	H2OGO! 53346
Idade recomendada	5 anos ou mais
Número máximo de usuários	5
Capacidade de carga máxima (total)	270 kg (600 lbs)
Capacidade de carga individual	54 kg (120 lbs)
Altura de queda máxima	1,43 m (56")
Altura de queda crítica	1,73 m (68")
Capacidade de água	1,089 m³ (288 galões americanos)
Alimentação do soprador	CA 110-120 V, 60 Hz, 4.1 A
Proteção elétrica	Disjuntor de fuga à terra (GFCI) obrigatório
Tipo de solo necessário	Superfície plana e gramada, sem solo duro
Distância de segurança mínima	3,05 m (10 pés) de qualquer estrutura ou obstáculo
Ancoragem necessária	Estacas fornecidas para fixar no solo; sacos de ancoragem para encher com 18 kg (40 lbs) de água se equipado
Manutenção	Limpar com um pano seco ou solução não tóxica; drenar e secar completamente antes de guardar
Segurança elétrica	Não usar extensão; desligar antes da manutenção; manter o soprador longe da água
Peças de reposição	Disponíveis em bestwaycorp.com/support
Garantia	Consultar o manual ou o site Bestway
Capacidade de reparo	Reparo de rasgos possível com kit de reparo (não fornecido)

Perguntas frequentes - H2OGO! 53346 BESTWAY

Como instalar o parque aquático H2OGO! 53346?

Instale o produto em uma superfície plana e gramada, a pelo menos 3,05 m (10 pés) de qualquer obstáculo. Use apenas o soprador fornecido. Fixe as estacas nos cantos, enterrando-as até que fiquem abaixo do nível do solo. Se o seu modelo tiver sacos de ancoragem, encha cada um com 18 kg (40 lbs) de água.

Qual é a alimentação elétrica necessária para o soprador?

O soprador funciona em uma tomada padrão de 110-120 V, 60 Hz, com corrente de 4,1 A. Ele deve ser obrigatoriamente conectado a uma tomada protegida por um disjuntor de fuga à terra (GFCI).

Como testar o GFCI antes do uso?

Pressione o botão TEST do GFCI; a alimentação deve ser cortada. Em seguida, pressione RESET para restabelecer a corrente. Se o teste falhar, não use o soprador e entre em contato com um eletricista qualificado.

Quais são as precauções de segurança para crianças?

Crianças menores de 5 anos são as mais expostas ao risco de afogamento. Supervisione-as constantemente. Não permita que crianças brinquem com roupas largas, cordões ou objetos pontiagudos. Separe crianças de diferentes tamanhos. Proíba cambalhotas e brigas.

Pode-se usar uma extensão elétrica?

Não, o uso de uma extensão é desaconselhado. Conecte o soprador diretamente a uma tomada GFCI. Se necessário, use uma extensão do tipo externo com aterramento, mas isso pode reduzir o desempenho.

Como limpar e fazer manutenção do parque aquático?

Limpe o equipamento com um pano seco ou embebido em uma solução de limpeza não tóxica e não inflamável. Limpe o soprador apenas com um pano seco. Após cada uso, esvazie a água e deixe secar completamente antes de dobrar e guardar.

O que fazer se o soprador não ligar?

Verifique se o interruptor está na posição LIGADO (I). Certifique-se de que o circuito elétrico está funcionando e que o GFCI não disparou. Se o problema persistir, consulte um técnico qualificado.

Posso usar o parque aquático com vento forte?

Não, não use o produto se a velocidade do vento exceder 32 km/h (20 mi/h). Com vento forte, o produto pode se levantar e causar ferimentos. Desmonte-o em tempo ruim.

Como guardar o parque aquático após o uso?

Esvazie toda a água, limpe e seque completamente o produto. Desinfle removendo o tubo de inflar e deixando o ar sair. Dobre sem vincos e guarde em local seco e arejado, fora do alcance das crianças.

Onde encontrar peças de reposição ou acessórios?

Acesse o site bestwaycorp.com/support para FAQ, manuais, vídeos e peças de reposição. Você também pode entrar em contato com o atendimento ao cliente da Bestway.

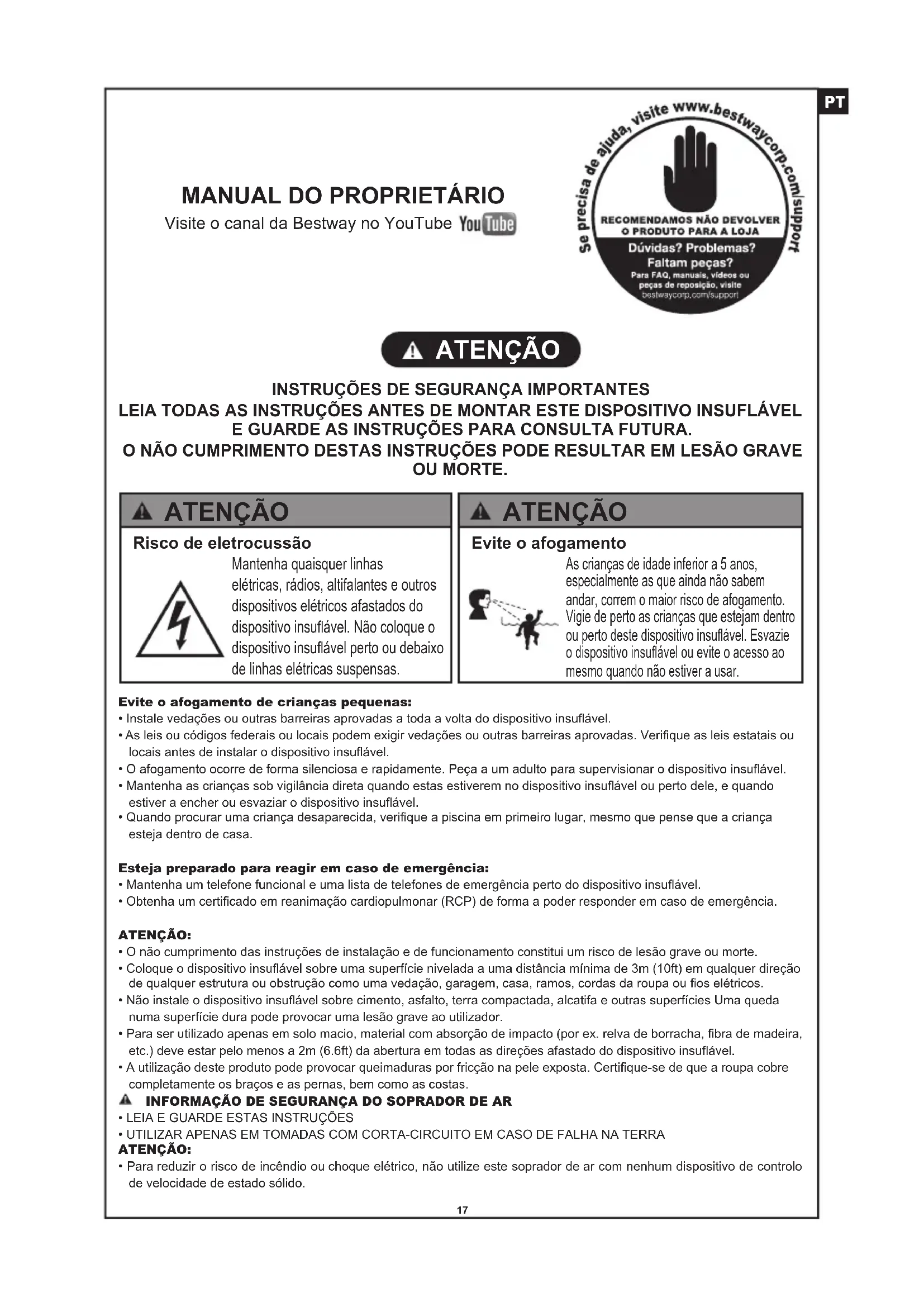

MANUAL DE UTILIZADOR H2OGO! 53346 BESTWAY

Se precisa de ajuda, visite www.bestwaycorp.com/support RECOMENDAMOS NÃO DEVOLVER O PRODUTO PARA A LOJA Dúvidas? Problemas? Faitam peças? Para FAQ, manuals, vídeos ou peças de reposição, visite bestwaycorp.com/support

ATENÇÃO

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

LEIA TODAS AS INSTRUÇÕES ANTES DE MONTAR ESTE DISPOSITIVO INSUFLÁVEL E GUARDE AS INSTRUÇÕES PARA CONSULTA FUTURA.

O NÃO CUMPRIMENTO DESTAS INSTRUÇÕES PODE RESULTAR EM LESÃO GRAVE OU MORTE.

ATENÇÃO

Risco de eletrocussão

Mantenha quaisquer linhas elétricas, rádios, altifalantes e outros dispositivos elétricos afastados do dispositivo insuflável. Não coloque o dispositivo insuflável perto ou debaixo de linhas elétricas suspensas.

ATENÇÃO

Evite o afogamento

As crianças de idade inferior a 5 anos, especialmente as que ainda não sabem andar, correm o maior risco de afogamento. Vigie de perto as crianças que estejam dentro ou perto deste dispositivo insuflável. Esvazie o dispositivo insuflável ou evite o acesso ao mesmo quando não estiver a usar.

Evite o afogamento de crianças pequenas:

• Instale vedações ou outras barreiras aprovadas a toda a volta do dispositivo insuflável.
• As leis ou códigos federais ou locais podem exigir vedações ou outras barreiras aprovadas. Verifique as leis estatais ou locais antes de instalar o dispositivo insuflável.
• O afogamento ocorre de forma silenciosa e rapidamente. Peça a um adulto para supervisionar o dispositivo insuflável.
• Mantenha as crianças sob vigilância direta quando estas estiverem no dispositivo insuflável ou perto dele, e quando estiver a encher ou esvaziar o dispositivo insuflável.
• Quando procurar uma criança desaparecida, verifique a piscina em primeiro lugar, mesmo que pense que a criança esteja dentro de casa.

Esteja preparado para reagir em caso de emergência:

• Mantenha um telefone funcional e uma lista de telefones de emergência perto do dispositivo insuflável.
• Obtenha um certificado em reanimação cardiopulmonar (RCP) de forma a poder responder em caso de emergência.

ATENÇÃO:

• O não cumprimento das instruções de instalação e de funcionamento constitui um risco de lesão grave ou morte.
• Coloque o dispositivo insuflável sobre uma superfície nivelada a uma distância mínima de 3m (10ft) em qualquer direção de qualquer estrutura ou obstrução como uma vedação, garagem, casa, ramos, cordas da roupa ou fios elétricos.
• Não instale o dispositivo insuflável sobre cimento, asfalto, terra compactada, alcatifa e outras superfícies Uma queda numa superfície dura pode provocar uma lesão grave ao utilizador.
• Para ser utilizado apenas em solo macio, material com absorção de impacto (por ex. relva de borracha, fibra de madeira, etc.) deve estar pelo menos a 2m (6.6ft) da abertura em todas as direções afastado do dispositivo insuflável.
• A utilização deste produto pode provocar queimaduras por fricção na pele exposta. Certifique-se de que a roupa cobre completamente os braços e as pernas, bem como as costas.

INFORMAÇÃO DE SEGURANÇA DO SOPRADOR DE AR

• LEIA E GUARDE ESTAS INSTRUÇÕES
• UTILIZAR APENAS EM TOMADAS COM CORTA-CIRCUITO EM CASO DE FALHA NA TERRA

ATENÇÃO:

- Para reduzir o risco de incêndio ou choque elétrico, não utilize este soprador de ar com nenhum dispositivo de controlo de velocidade de estado sólido.

• Evite a queda de objetos afiados e duros e evite que entre líquido no soprador de ar.
• Não lave o soprador de ar com líquido, deve primeiro desconectá-lo da fonte de alimentação e depois limpa-lo com um pano húmido.
• Não puxe pelos cabos do motor e não bata no soprador de ar. É preferível utilizar o soprador de ar a uma temperatura entre menos cinco e cinquenta graus centigrados. Se deixar o soprador de ar exposto a temperaturas elevadas, os cabos revestidos a esmalte do motor e as resistências envelhecem e diminuem a vida útil.

CUIDADO - PRODUTO OPERADO ELETRICAMENTE:

NÃO RECOMENDADO PARA CRIANÇAS MENORES DE 14 ANOS. COMO COM TODOS OS PRODUTOS ELÉTRICOS, É NECESSÁRIO TER TODAS AS PRECAUÇÕES EM ATENÇÃO AQUANDO DO MANUSEAMENTO E DA UTILIZAÇÃO, DE MODO A EVITAR O CHOCQUE ELÉTRICO.

MANTENHA AS CRIANÇAS AFASTADAS: Não deixe as crianças brincarem com ou em torno da unidade, de qualquer forma, que possa resultar em lesão.

PROTEJA O CABO DE ALIMENTAÇÃO DE DANOS: Nunca opere uma unidade com um cabo de alimentação danificado pois pode levar a perigos elétricos ou a incêndio. Caso o cabo da fonte de alimentação esteja danificado, este deve ser substituído por um com o mesmo tipo e amperagem.

OPERAÇÃO

Ponha o soprador de ar numa superfície estável onde se possa manter as crianças afastadas. Este soprador de ar destina-se a ser utilizado num circuito nominal de 120 volts e tem uma tomada de terra semelhante à tomada ilustrada no esboço (A). Ligue apenas o produto a uma tomada com a mesma configuração da ficha. Não utilize um adaptador com este produto.

MANTENHA A UNIDADE LIGADA À TERRA: O soprador de ar deve estar ligado à terra. No caso de um curto-circuito elétrico, a ligação à terra reduz o risco de choque elétrico oferecendo um cabo de fuga para a corrente elétrica. Este produto está equipado com um cabo com um fio de terra e uma ficha de terra apropriada. A ficha deve ser ligada a uma tomada que esteja adequadamente instalada e ligada à terra de acordo com todos os códigos e leis locais.

ATENÇÃO: Uma instalação inadequada da tomada de terra pode resultar num risco de choque elétrico. Quando reparar ou substituir o cabo de alimentação não ligue o cabo de terra a um terminal de lâminas lisas. O fio com isolamento com uma superfície exterior verde com ou sem riscas amarelas é o fio de terra.

CUIDADO: Verifique junto de um eletricista ou técnico qualificado se não tiver compreendido bem as instruções de ligação à massa ou se tiver dúvidas se o soprador de ar está adequadamente ligado à massa. Não modifique a ficha fornecida. Se não encaixar na tomada, peça a um eletricista qualificado para instalar a tomada certa. O dispositivo deve ser posicionado de forma a que a ficha fique acessível. Caso o cabo de alimentação estiver danificado deve ser substituído pelo fabricante, os seus agentes de serviço ou pessoas qualificadas similares de forma a evitar o perigo.

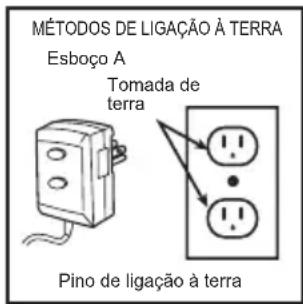

MÉTODOS DE LIGAÇÃO À TERRA Esboço A Tomada de terra Pino de ligação à terra

DESCRIÇÃO DO PRODUTO

Item Icade		Número máximo de utilizadores	Capacidade máxima de peso do utilizador	Capacidade de peso individual	Capacidade combinada de peso do utilizador (plataforma)	Altura máxima de queda	Altura crítica de queda	Capacidade de água
53302	5-10	5	270 kg (600 lb)	54 kg (120 lb)	54 kg (120 lb)	1,42 m (56")	1,92 m (6'3,5")	0,97 cbm (256 gal)
53346	5+	5	270 kg (600 lb)	54 kg (120 lb)	54 kg (120 lb)	1,43 m (56")	1,73 m (68")	1,089 cbm (288 gal)
53350	5+	5	270 kg (600 lb)	54 kg (120 lb)	54 kg (120 lb)	1,43 m (56")	1,73 m (68")	1,462 cbm (386 gal)
53382	3-8	5	227 kg (500 lb)	45 kg (100 lb)	135 kg (300 lb)	35 cm (14")	1,43 m (56")	1,13 cbm (298 gal)
53388	5+	10	544 kg (1200 lb)	54 kg (120 lb)	108 kg (238 lb)	1,45 m (57")	1,72 m (68")	2,39 cbm (631 gal)

Classificação da ventoinha: AC110-120V, 60Hz, 3.5A (53302;53382)

AC110-120V, 60Hz, 4.1A (53346;53350)

AC110-120V, 60Hz, 5.7A (53388)

TESTE GFCI

ATENÇÃO: Risco de choque elétrico. O GFCI deve ser testado antes de cada utilização.

ATENÇÃO: Não utilize o soprador caso o teste acima falhar.

INSTRUÇÕES DE INSTALAÇÃO

ATENÇÃO

Siga as instruções de ancoragem

O utilizador deve ler e seguir as instruções de ancoragem para garantir o número adequado de âncoras utilizado, as condições do solo e a instalação da estacas.

Sim

Não Sim Não

Julgamento da velocidade do vento

Ângulo da estaca

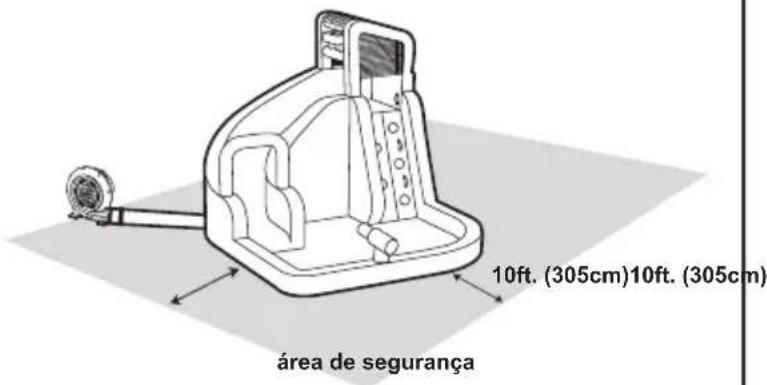

LOCALIZAÇÃO:

Utilizar apenas numa área relvada lisa. Não utilize em superfícies pavimentadas ou duras. A área de utilização deve estar isenta de pedras, altos, buracos, paus, etc. A localização de montagem do parque aquático deve ter uma distância mínima de 10ft (305cm) de quaisquer estruturas ou obstáculos independentes. Isto inclui: casas, garagens, vedações, árvores, equipamento do parque infantil, pedras grandes, etc.

10ft. (305cm)10ft. (305cm) área de segurança

MONTAGEM

Coloque num solo nivelado e relva ou terra firme para permitir que as estacas prendam bem.

Não coloque o dispositivo insuflável num declive ou inclinação.

As estacas devem ser postas em ângulo para prender melhor e devem ser enterradas no chão para evitar tropeçar.

A estacas devem ser pregadas a direito até que o topo esteja abaixo do nível do chão. Não pregue as estacas mediante um ângulo.

Para obter melhor resistência, pregue as estacas em solo duro e seco. Em solo solto ou molhado, ou ambos, a força de retenção da estaca ficará reduzida.

Não utilize o produto se a velocidade do vento for superior a 20 mph.

Não instale com vento ou chuva: uma rajada de vento pode levantar o produto do chão. Apenas o soprador fornecido ou outro soprador de substituição especificado pelo fabricante pode ser utilizado para encher.

Utilize apenas com uma tomada com corta-circuito em caso de falha na terra (GFCI).

Não utilize cabos de extensão com este produto e mantenha o soprador e cabo de alimentação afastado da água. O produto deve ser completamente insuflado e ancorado antes da utilização.

ATENÇÃO: Cada bolsa de âncora deve ser enchido com 18 kg (40 lb) de água. Cada bolsa de âncora deve ser fixada durante a utilização do parque (se o seu produto estiver equipado com bolsa de âncora).

Após encher, o soprador deve funcionar continuamente enquanto as crianças estão a brincar.

DRENAR E ESVAZIAR

IMPORTANTE: Drene o parque aquático para evitar fungos e musgos. O produto deve estar completamente seco antes do armazenamento. Não dobre nem guarde o parque aquático se existir alguma humidade.

IMPORTANTE: Todas as crianças devem sair do parque aquático antes de se esvaziar ou drenar o mesmo.

1. Desligue a mangueira de jardim e desligue-a do tubo.
2. Desligue o motor do soprador e desligue-o da tomada. Desloque o soprador para um solo seco se parecer que vai ficar molhado com a drenagem de água.
3. Abra a válvula de água e drene a água.
4. Remova as estacas e arraste o parque aquático para longe da água drenada para uma área seca.
5. Volte a prender o parque aquático e o soprador com as estacas, prenda o tubo de encher ao soprador e volte a ligar a alimentação ao soprador.
6. Deixe o parque aquático cheio até a água restante ter evaporado e o parque aquático estar seco.
7. Logo que o parque aquático esteja completamente seco, desligue o soprador e desligue-o da tomada.
8. Remova e drene o conjunto da mangueira do parque aquático. Desamarre a cordão do tubo de saída curto e deixe o parque aquático esvaziar completamente. Remova o conjunto da mangueira e enrole sem vincos.

ATENÇÃO

• É necessária uma supervisão constante, competente por parte de adultos, das crianças e jovens, em frente do dispositivo onde se possam ver todas as partes e áreas de brincar.
• Mantenha a área à volta do equipamento limpa e sem objetos para evitar escorregadelas e quedas.
• Verifique sempre todas as âncoras antes e durante a utilização.
• Para evitar choque elétrico não limpe o soprador com água.
• As crianças não devem usar roupas soltas ou largas, cachecóis, chapéus e roupas com atilhos ou fios compridos enquanto brincam com este produto.
• As crianças devem remover capacetes, roupas soltas, lenços, acessórios para a cabeça, sapatos e óculos bem como quaisquer objetos afiados ou duros dos seus bolsos uma vez que podem furar a superfície de brincar.
• Separe as crianças maiores das mais pequenas. Não deixe brincar em conjunto crianças que tenham pesos e alturas diferentes.
• Não permita que os utilizadores subam ou se pendurem nas paredes de suporte.
• Não permita que os utilizadores brinquem de forma agressiva.
• Não permita a entrada de alimentos, bebidas ou pastilhas elásticas dentro da unidade.
• As crianças não devem escorregar de barriga para baixo e com a cabeça para baixo.
• Mantenha os animais de estimação afastados do produto.
• Não prenda itens ao dispositivo insuflável que não sejam especificamente desenhados para utilização com o dispositivo insuflável, tais como, mas não se limitando a, cordas de saltar, cordas de roupa, trelas, cabos e correntes porque constituem um perigo de estrangulamento.

MANUTENÇÃO DO PARQUE AQUÁTICO

1. Para manter o produto limpo: limpe o dispositivo insuflável com um pano seco ou um pano humedecido com uma solução desinfetante neutra, não inflamável, não tóxica ou com água pura.
2. Se aplicável remova a água e os resíduos das bolsas depois da utilização.
3. Sendo um produto para utilização no exterior, o dispositivo insuflável está sujeito a desgaste e deterioração. Inspezione para ver se há sinais de falha do tecido; uma superfície fraca ou rasgada deve ser imediatamente reparada.

MANUTENÇÃO DO SOPRADOR DE AR

A fonte de tensão elétrica deve ser desconectada antes de qualquer manutenção ou limpeza.

1. Use um pano seco para limpar cuidadosamente todas as superfícies.

2. Armazene num local fresco e seco e fora do alcance de crianças.

ARMAZENAMENTO

IMPORTANTE:

1. Nunca guarde o parque aquático quando está molhado. Deixe secar antes de dobrar para armazenamento. Siga todas as instruções anteriores de cada vez que utiliza.
2. Guarde o parque num local seguro afastado das crianças para evitar perigo de sufocação. Nunca deixe nem o parque nem o soprador no exterior quando não estiverem a ser utilizados.
3. Coloque num local seco e ventilado onde não existam ácidos, bases nem gases corrosivos. Depois de ter sido utilizado no exterior deve colocá-lo num local seco e ventilado. Não deixe entrar água no soprador de ar.

1

RESOLUÇÃO DE PROBLEMAS

PROBLEMA CAUSA
O motor não funciona	1. O interruptor não ligou.2. O circuito está aberto ou não está a funcionar.3. A capacidade elétrica está danificada.4. Obstruído por objetos duros.
O motor funciona mas a roda faz um ruído de arranhar	1. Os parafusos na roda de pás estão soltos.2. Objetos estranhos no soprador de ar.
O motor não consegue funcionar normalmente	1. A tensão é instável.2. O motor tem humidade.3. A capacidade elétrica tem falha.4. O rotor está solto.

53302

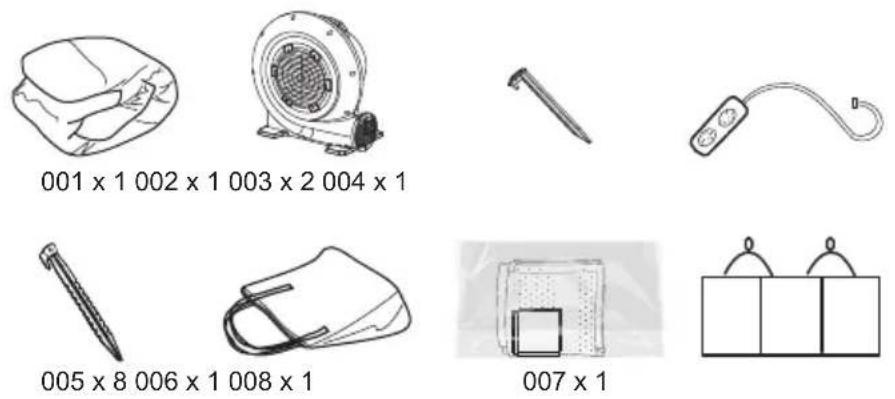

001 × 1 002 × 1 003 × 2 004 × 1
005 × 8 006 × 1 008 × 1
007 × 1
