Tipo de produto	Coifa exaustora
Marca	CATA
Modelo	BETA PRO 7000 X
Alimentação	230 V ~ 50 Hz
Potência de iluminação	2 x 1,5 W LED, 12 V CA
Velocidades	3 níveis: baixo (1), médio (2), alto (3)
Timer	9 minutos, desligamento automático
Filtro de gordura	Filtro de malha lavável
Filtro de carvão	Opcional, substituir a cada 3-6 meses
Distância de montagem	65-75 cm acima da superfície de cozimento
Diâmetro de exaustão	150 mm
Material	Aço inoxidável
Função de desligamento automático	Sim, após 7 minutos em velocidade alta (boost)
Válvula antirretorno	Incluso
Limpeza	Limpar os filtros de gordura regularmente; superfície com pano macio e detergente neutro
Substituição da lâmpada	Apenas por um profissional (código ILCOS D: DSR-1.5/65-S-64)

Perguntas frequentes - BETA PRO 7000 X CATA

Como instalar a coifa BETA PRO 7000 X?

A instalação deve ser realizada por um eletricista qualificado. A coifa deve ser fixada a uma distância de 65 a 75 cm acima da superfície de cozimento. Utilize o suporte de parede fornecido e um duto de exaustão de 150 mm. Siga as instruções do manual para a montagem da válvula antirretorno e a conexão elétrica.

Como limpar os filtros de gordura?

Os filtros de gordura de malha podem ser limpos à mão, mergulhando-os em água com sabão neutro por cerca de 3 minutos, depois escovando suavemente. Deixe secar ao ar livre, longe do sol. Não lave na máquina de lavar louça e não use produtos de enxágue.

Como substituir o filtro de carvão?

Atenção: desconecte a coifa antes de qualquer operação. Remova o filtro de gordura, depois gire o filtro de carvão no sentido anti-horário para destravá-lo. Coloque o novo filtro e recoloque o filtro de gordura. Substitua o filtro de carvão a cada 3 a 6 meses, dependendo do uso.

Como usar o timer?

O timer é ativado pressionando o botão 'Timer' quando a coifa está em funcionamento. O tempo padrão é de 9 minutos. O visor mostra a contagem regressiva. Ao final, o motor e a iluminação desligam automaticamente. Pressione novamente o botão para sair do timer.

O que fazer se a coifa não funcionar?

Verifique primeiro se a coifa está conectada e se o fusível não queimou. Se a luz acender mas o motor não, o interruptor ou o motor pode estar com defeito. Contate um centro de reparo autorizado. Não tente consertar você mesmo.

Como substituir a lâmpada LED?

A substituição da lâmpada deve ser feita por um profissional. Desconecte a coifa, remova o filtro de gordura, depois pressionando as molas laterais, extraia o módulo LED. Desconecte o conector e substitua por uma lâmpada idêntica (ref. DSR-1.5/65-S-64).
Não toque na lâmpada com as mãos nuas.

Qual é a distância de montagem recomendada?

A coifa deve ser instalada a uma distância de 65 a 75 cm acima da superfície de cozimento. Essa distância é necessária para um desempenho ideal e para cumprir as instruções de segurança.

Por que a coifa aspira mal?

Causas possíveis: distância muito grande em relação ao fogão, filtro de gordura sujo, duto de exaustão obstruído ou muito longo, ou instalação inclinada. Verifique esses pontos e limpe o filtro. Se o problema persistir, entre em contato com o serviço técnico.

Como limpar a superfície de aço inoxidável?

Use um pano macio e limpo, levemente úmido, com detergente neutro. Limpe no sentido do grão do aço para evitar riscos. Não use produtos abrasivos ou que contenham cloro.

Onde posso baixar o manual da coifa CATA BETA PRO 7000 X?

O manual em PDF está disponível gratuitamente em notice-facile.com ou no site oficial da CATA. Você também pode solicitar uma tradução para o seu idioma fornecendo seu endereço de e-mail.

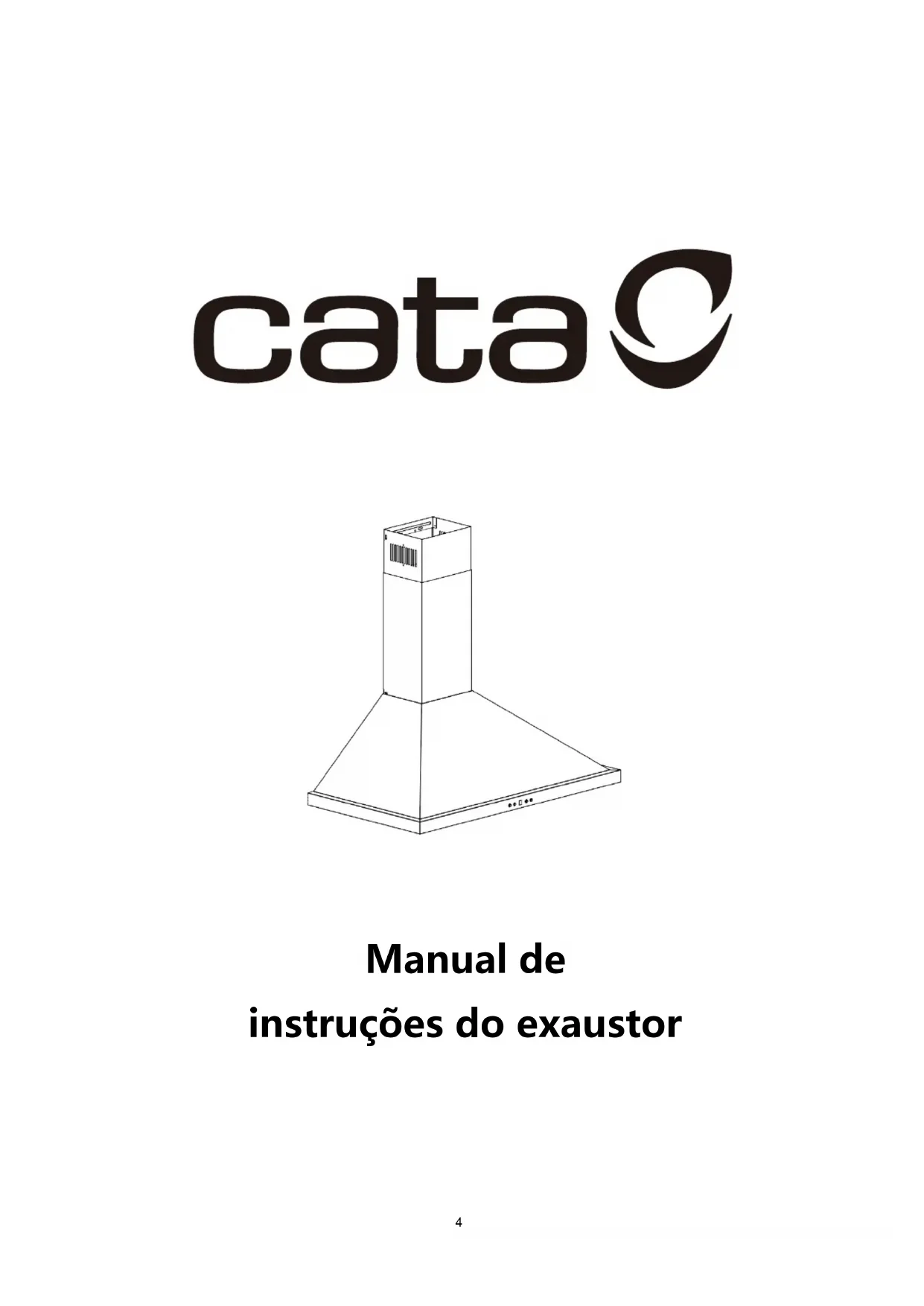

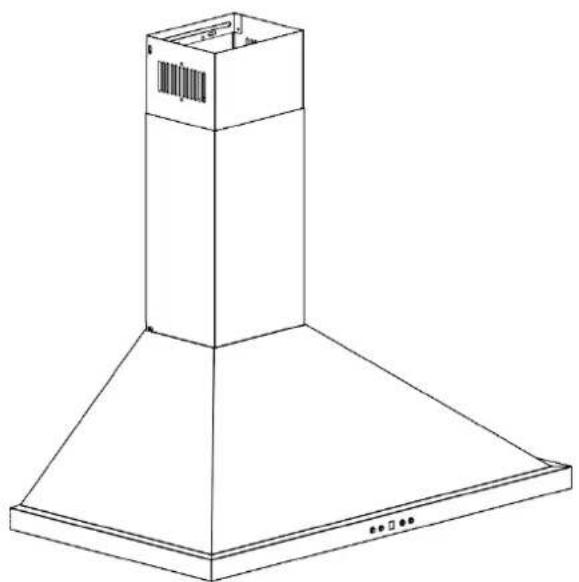

MANUAL DE UTILIZADOR BETA PRO 7000 X CATA

Manual de instruções do exaustor

Conteúdo

1 Instruções de segurança
2.... Instalação
3...... Começar a utilizar o seu exaustor
4 ...... Resolução de problemas
5 Manutenção e limpeza
6..... Proteção do ambiente

INSTRUÇÕES DE SEGURANÇA

Este manual explica a instalação e a utilização corretas do seu exaustor. Leia-o atentamente antes de o utilizar, mesmo que esteja familiarizado com o produto.

O manual deve ser guardado num local seguro para consulta futura.

Nunca fazer:

• Não tente utilizar o exaustor sem os filtros de gordura ou se os filtros estiverem demasiado gordurosos!
• Não instale por cima de um fogão com um grelhador de elevada potência.
• Não deixe frigideiras sem vigilância durante a utilização, pois as gorduras ou óleos sobreaquecidos podem incendiar-se.
• Nunca coloque chamas livres debaixo do exaustor.

• Se o exaustor estiver danificado, não tente utilizá-lo.
• Não flambeie sob o exaustor.
• CUIDADO: As peças acessíveis podem ficar quentes quando utilizadas com aparelhos de cozinha.
• A distância mínima entre a superfície de apoio dos recipientes de cozedura no fogão e a parte mais baixa do exaustor. (Se o exaustor estiver situado por cima de um aparelho a gás, esta distância deve ser de, pelo menos, 65 cm)
• O ar não deve ser descarregado para uma conduta de exaustão de fumos de aparelhos a gás ou outros combustíveis. Os exaustores de cozinha e outros extratores de fumos de cozinha podem afetar negativamente o funcionamento seguro de aparelhos a gás ou outros combustíveis (incluindo os que se encontram noutras divisões) devido ao refluxo dos gases de combustão. Estes gases podem potencialmente

resultar em envenenamento por monóxido de carbono. Após a instalação de um exaustor ou de outro extrator de fumos de cozinha, o funcionamento dos aparelhos a gás de chama aberta deve ser testado por uma pessoa competente para garantir que não ocorre refluxo dos gases de combustão.

A fazer sempre:

• Importante! Desligue sempre a alimentação elétrica da rede durante a instalação e a manutenção, como a substituição de lâmpadas.
• O exaustor tem de ser instalado de acordo com as instruções de instalação e todas as dimensões devem ser observadas.
• Todos os trabalhos de instalação devem ser realizados por uma pessoa competente ou por um eletricista qualificado.
• Elimine o material de embalagem com cuidado. A embalagem pode ser perigosa para as crianças.
• Preste atenção às arestas afiadas no interior do exaustor, especialmente durante a instalação e a limpeza.
• Certifique-se de que a conduta não tem curvas mais acentuadas do que 90 graus, pois isso reduzirá a eficiência do exaustor.

• Aviso: A não instalação dos parafusos ou a não fixação do aparelho de acordo com estas instruções pode resultar em riscos elétricos.

• Aviso: Antes de aceder aos terminais, todos os circuitos de alimentação devem ser desligados.

• Se a tensão nominal da lâmpada for inferior à tensão nominal do aparelho, a tensão nominal da lâmpada deve também ser marcada no suporte da lâmpada ou na sua proximidade.

A fazer sempre:

• Coloque sempre tampas nos tachos e panelas quando cozinhar num fogão a gás.
• No modo de extração, o exaustor retira o ar da divisão. Certifique-se de que estão a ser respeitadas as medidas de ventilação adequadas. O exaustor elimina os odores da divisão, mas não o vapor.
• Deverá haver uma ventilação adequada do local quando o exaustor for utilizado em simultâneo com aparelhos a gás ou outros combustíveis.
• O exaustor destina-se apenas a uso doméstico.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço de assistência autorizado ou por um técnico devidamente qualificado a fim de evitar situações de perigo.
• Este eletrodoméstico não se destina a ser utilizado por pessoas (incluindo crianças) com capacidade físicas, sensoriais e mentais reduzidas ou sem a experiência ou conhecimento, a menos que devidamente supervisionadas ou instruídas acerca da utilização do eletrodoméstico por alguém responsável pela sua segurança.
• As crianças devem ser supervisionadas para garantir que não brincam com o eletrodoméstico.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior

a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento desde que sob supervisão ou devidamente instruídas acerca de uma utilização segura do aparelho e tenham compreendido os perigos. As crianças não devem brincar com o eletrodoméstico. Os trabalhos de limpeza e manutenção não devem ser realizados por crianças sem supervisão.

• Cuidado: O aparelho e as suas partes acessíveis podem aquecer durante o funcionamento. Deve ter o cuidado de evitar tocar nos elementos de aquecimento. As crianças com menos de 8 anos devem manter-se afastadas, exceto se estiverem sob supervisão permanente.
• Existe um risco de incêndio se a limpeza não for efetuada de acordo com as instruções.
• Os regulamentos relativos à descarga de ar deverão ser cumpridos.
• Limpe periodicamente o seu aparelho seguindo o método indicado no capítulo MANUTENÇÃO.
• Por razões de segurança, utilize apenas parafusos de fixação ou de montagem do mesmo tamanho que os recomendados neste manual de instruções.
• Relativamente aos detalhes sobre o método e a frequência da limpeza, consulte a secção de manutenção e limpeza no manual de instruções.
• Relativamente às informações sobre a forma como o aparelho deve ser fixado ao seu suporte, consulte a secção Funcionamento, os procedimentos de instalação neste manual.
• Os trabalhos de limpeza e manutenção não devem ser realizados por crianças sem supervisão.

- Quando o exaustor e os aparelhos alimentados por outra energia que não a elétrica estiverem em funcionamento simultâneo, a pressão negativa no local não deve exceder 4 Pa (4 x 10^-5 bar).

● AVISO: Perigo de incêndio: não guarde objetos sobre as superfícies de cozedura.

- Não deve ser usada uma máquina de limpeza a vapor.

● NUNCA tente apagar um incêndio com água. Desligue o aparelho e cubra a chama, por exemplo, com uma tampa ou um cobertor antifogo.

INSTALAÇÃO (VENTILAÇÃO EXTERIOR)

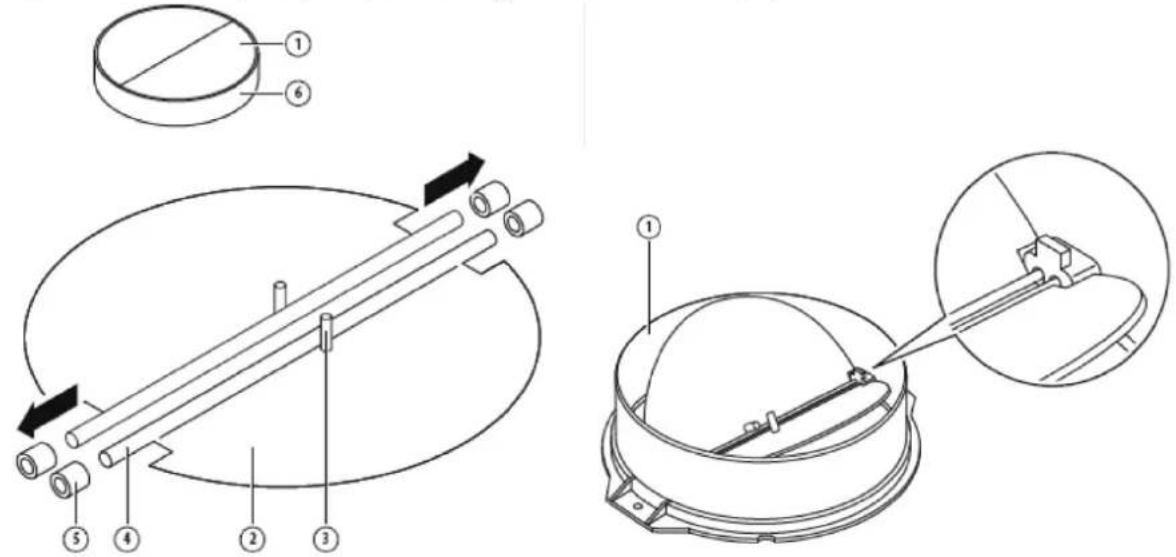

MONTAGEM DA ABA EM V

Se o exaustor não tiver uma aba em V 1 montada, é necessário montar as meias-peças no corpo. As imagens mostram apenas um exemplo de como montar a aba em V, porque a saída pode variar consoante os diferentes modelos e configurações.

Para montar a aba em V 1, é necessário:

• montar duas meias-peças 2 no corpo 6;
• o pino 3 deve estar orientado para cima;
• o eixo 4 deve ser inserido nos orifícios 5 do corpo;
• repetir todas as operações para a segunda metade da peça.

Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como na figura abaixo, através de uma conduta de extração (esmalte, alumínio, tubo flexível ou material não inflamável com um diâmetro interior de 150 mm).

1. Antes da instalação, desligue o aparelho e retire a ficha da tomada.

1. O exaustor deve ser colocado a uma distância de 65\~75 cm acima da superfície de cozedura para um melhor efeito.

Pic1

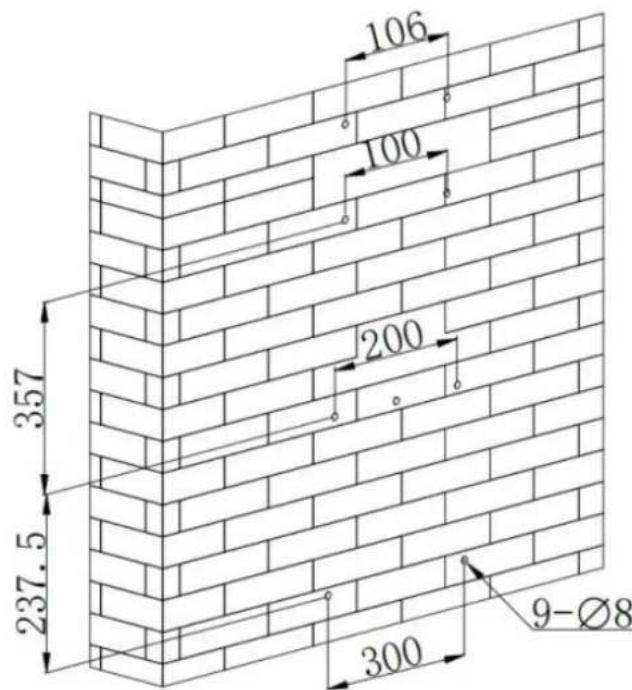

1. Após decidir a posição da coifa, faça 9 furos e insira as buchas de parede em ca furo. Use 2 parafusos ST4*40mm para fixar o suporte interno da chaminé na parede e 3 parafusos ST4*40mm para fixar o gancho na parede. Cada linha de parafusos deve estar nivelada para garantir que a coifa esteja fixada horizontalmente. Ver pic 2.

furo para suporte interior da chaminé

furo para suporte exterior da chaminé

furo para gancho

orifício de segurança

Pic2

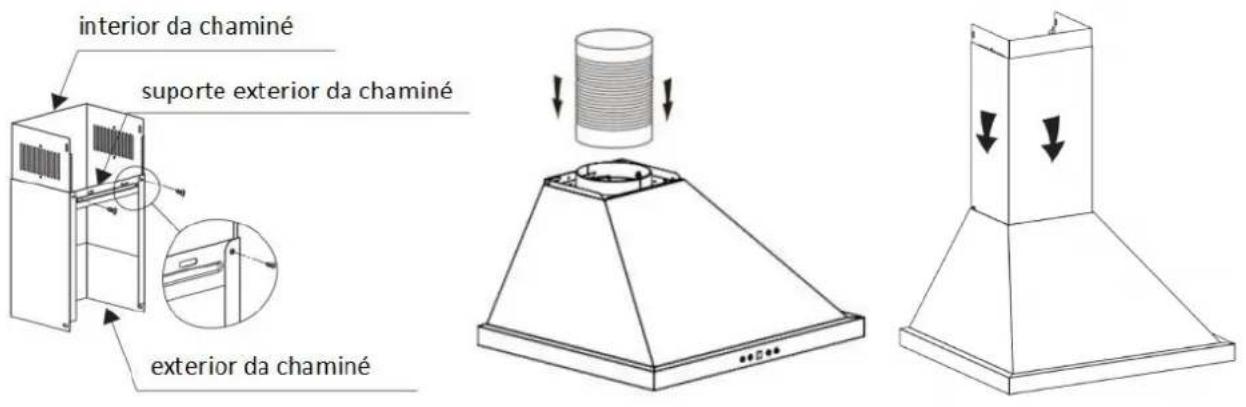

1. Fixe o suporte da chaminé externa na chaminé externa com 2 parafusos ST4*8mm e certifique-se de que a chaminé interna possustada livremente. Em seguida, instale o tubo de expansão e a chaminé na coifa. Fixe o tubo de expansão com a braçadeira de cabo na saída e fixe a chaminé externa no corpo da coifa com 2 parafusos ST4*8mm. Nota: O tubo de expansão não está incluído no produto. Ver pic 3&5.

Pic3

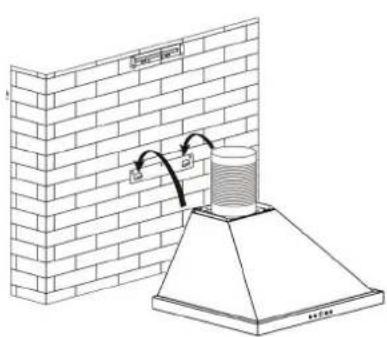

1. Coloque a coifa no gancho. Ver pic 4.

2. Ajuste a altura da chaminé interna para a posição do suporte da chaminé interna e fixe-a no suporte com 2 parafusos ST4*8mm. Após ajustar a posição, fixe o corpo com parafusos de segurança ST4*30mm. Nota: As duas aberturas de segurança estão localizadas na parte traseira da carcaça, com diâmetro de 6 mm. Coloque o tubo de expansão na saída da parede. Ver pic 5.

DICAS PARA A INSTALAÇÃO DE CONDUTAS DE EXAUSTÃO

As seguintes regras devem ser rigorosamente respeitadas para obter uma extração de ar ideal:

• Mantenha o tubo de expansão curto e direito.
• Não reduza o tamanho ou restrinja o tubo de expansão.
• Ao utilizar o tubo de expansão instale sempre o tubo esticado para minimizar a perda de pressão.
• O não cumprimento destas instruções básicas reduz o desempenho e aumenta os níveis de ruído do exaustor.
• Qualquer trabalho de instalação deverá ser efetuado por um eletricista qualificado ou por uma pessoa competente.
• Não ligue o sistema de condutas do exaustor a qualquer sistema de ventilação existente que esteja a ser utilizado para qualquer outro aparelho, como um tubo de aquecimento, um tubo de gás ou um tubo de vento quente.
• O ângulo de curvatura do tubo de expansão não deve ser inferior a 120º; deverá dirigir o tubo horizontalmente ou, em alternativa, o tubo deverá subir a partir do ponto inicial e ser conduzido até uma parede exterior.

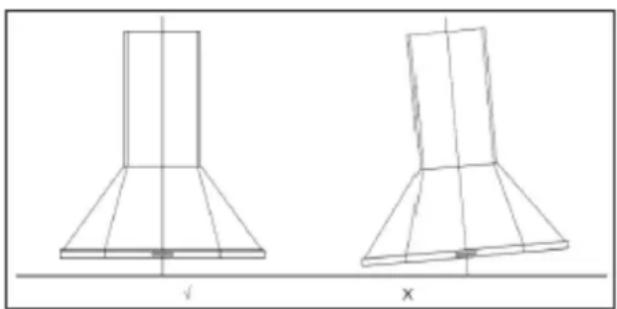

• Após a instalação, certifique-se de que o exaustor está nivelado para evitar a acumulação de gorduras na extremidade.
• Certifique-se de que o tubo de expansão selecionado para instalação está em conformidade com as normas relevantes e é retardador de fogo.

AVISO:

Por razões de segurança, utilize apenas parafusos de fixação ou de montagem do mesmo tamanho que os recomendados neste manual de instruções.A não instalação dos parafusos ou a não fixação do aparelho de acordo com estas instruções pode resultar em riscos elétricos.

Começar a utilizar o seu exaustor

Botão eletrónico com ecrã LED

1. Ligar: Depois de ligar o exaustor à rede elétrica, a retroiluminação de todos os botões acende-se e a campainha toca uma vez. O ecrã LED está desligado. O exaustor não funciona e entra em modo de espera.

2. Botão (Lâmpada):

Prima o botão (âmpada), as luzes acendem-se. Se premir novamente, as luzes apagam-se. Os passos acima podem ser repetidos em funcionamento.

A função da lâmpada pode ser acionada sem premir o botão (Potência).

1. Botão (Potência):

3.1 Prima o botão (Botência), o exaustor começa a funcionar a baixa velocidade e o ecrã LED apresenta "1". Se premir novamente, o exaustor para. As velocidades do exaustor só podem ser reguladas quando se aciona o botão de alimentação.

3.2 Depois de desligar as velocidades do exaustor com o botão de alimentação, quando premir novamente o botão de alimentação para ligar o exaustor, o motor funcionará à velocidade anterior à última saída.

1. Botão (Velocidade):

O exaustor tem três níveis de velocidade (baixa, média e alta) e o ecrã LED correspondente será "1", "2", "3".

4.1 Depois de ligar o botão de alimentação, o exaustor começa a funcionar a baixa velocidade e o ecrã LED apresenta "1".

4.2 Prima novamente o botão (velocidade) quando estiver a funcionar a baixa velocidade, o exaustor funciona a média velocidade e o ecrã LED apresenta "2".

4.3 Prima novamente o botão (Velocidade) quando o exaustor estiver a funcionar a média velocidade, o exaustor estará a alta velocidade e o ecrã LED apresentará "3". Após funcionar em alta velocidade (boost) por 7 minutos, o exaustor mudará automaticamente para velocidade média.

4.4 Durante o trabalho, pode prima no botão (Velocidade) para alterar a velocidade de forma circular: "baixo→médio→alto→baixo→médio……"

5. Botão (temporizador):

O botão do temporizador só é utilizado para a função de temporizador quando o exaustor está a funcionar. (Premir o botão não será válido se o exaustor estiver no modo de espera ou abrir a lâmpada separadamente).

5.1 Prima o botão do temporizador, o exaustor entra na função de temporizador. A definição do temporizador é de 9 minutos e o ecrã mostra "9".

5.2 Após o início da função de temporizador, o ecrã apresenta "9", "8", "7"..., diminuindo a cada minuto. Após a conclusão da temporização, o motor corta automaticamente a alimentação e a saída do motor é desligada. As luzes apagam-se ao mesmo tempo.

5.3 Prima o botão do temporizador uma vez para aceder à função de temporizador. Prima novamente para sair da função de temporizador. Os passos acima podem ser efetuados repetidamente. No estado de temporização, se premir o botão de

velocidade e irá automaticamente da função de temporização.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
A luz acende-se, mas o motor não funciona	Interruptor da ventoinha desligado	Selecione uma posição do interrutor da ventoinha.
	Falha no interrutor da ventoinha	Contactar o centro de assistência.
	Falha do motor	Contactar o centro de assistência.
A luz não funciona, o motor não funciona	Fusíveis da casa queimados/disparados	Reponha/substitua os fusíveis.
	O cabo de alimentação elétrica está solto ou desligado	Volte a colocar o cabo de alimentação elétrica na tomada elétrica.Ligue a tomada elétrica.
Fuga de óleo	A válvula unidirecional e a saída não estão hermeticamente fechadas	Retire a válvula de uma via e sele com vedante.
	Fugas na ligação entre a	Desmonte a chaminé e sele.
	chaminé e a tampa
As luzes não funcionam	Lâmpadas partidas ou defeituosas	Substitua as lâmpadas de acordo com estas instruções.
Aspiração insuficiente	A distância entre o exaustor e o fogão a gás é demasiado grande	Volte a colocar o exaustor na distância correta.
O exaustor está inclinado	O parafuso de fixação não está suficientemente apertado	Aperte o parafuso de suspensão e coloque-o na horizontal.

NOTA:

Quaisquer reparações elétricas neste aparelho devem estar em conformidade com a legislação local, estatal e federal. Em caso de dúvida, contacte o centro de

assistência técnica antes de efetuar qualquer uma das operações acima referidas.

Desligue sempre a unidade da fonte de alimentação ao abrir a unidade.

MANUTENÇÃO E LIMPEZA

Atenção:

• Antes de proceder à manutenção ou à limpeza, o exaustor deve ser desligado da rede elétrica. Certifique-se de que o exaustor está desligado na tomada de parede.
• As superfícies externas são suscetíveis a riscos e abrasões, pelo que deve seguir as instruções de limpeza para garantir o melhor resultado possível sem danos.

GERAL

A limpeza e a manutenção devem ser efetuadas com o aparelho frio, especialmente durante a limpeza. Evite deixar substâncias alcalinas ou ácidas (sumo de limão, vinagre, etc.) nas superfícies.

AÇO INOXIDÁVEL

O aço inoxidável deve ser limpo regularmente (por exemplo, semanalmente) para garantir uma longa vida útil. Seque com um pano macio e limpo. Pode utilizar-se um líquido de limpeza específico para aço inoxidável.

NOTA:

Certifique-se de que a limpeza é efetuada ao longo do grão do aço inoxidável para evitar o aparecimento de padrões de riscos cruzados desagradáveis.

SUPERFÍCIE DO PAINEL DE CONTROLO

O painel de controlo embutido pode ser limpo com água morna e sabão. Certifique-se de que o pano está limpo e bem espremido antes de o limpar. Utilize um pano macio e seco para remover qualquer excesso de humidade que tenha ficado após a limpeza.

Importante

Utilize detergentes neutros e evite a utilização de produtos químicos de limpeza agressivos, detergentes domésticos fortes ou produtos que contenham abrasivos, uma vez que isso afetará o aspeto do aparelho e poderá remover qualquer impressão ou trabalho artístico no painel de controlo e anulará a garantia do fabricante.

FILTROS DE METAL PARA GORDURAS

Os filtros de metal podem ser limpos à mão. Deixe-os de molho durante cerca de 3 minutos em água com um detergente suave e, em seguida, escove-os suavemente com uma escova macia. Não aplique demasiada pressão para não provocar danos. (Deixe secar naturalmente ao abrigo da luz solar direta)

Os filtros devem ser lavados separadamente da loiça e dos utensílios de cozinha. É aconselhável não utilizar abrilhantador.

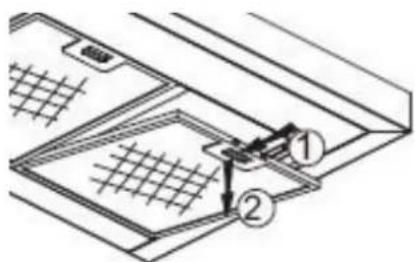

INSTALAÇÃO DE FILTROS DE METAL PARA GORDURAS

• Para instalar filtros para as quatro etapas seguintes:
• Insira o filtro nas ranhuras na parte de trás do exaustor.
• Prima o botão no manípulo do filtro.
• Solte o manípulo quando o filtro estiver na posição de repouso.
• Repita a operação para instalar todos os filtros.

FILTRO DE CARBONO – não fornecido

O filtro de carvão ativado pode ser utilizado para reter odores. Normalmente, o filtro de carvão ativado deve ser substituído a cada 3 a 6 meses, de acordo com os seus hábitos de cozinha. O procedimento de instalação do filtro de carvão ativado é o seguinte:

1. Antes de instalar ou substituir os filtros de carvão, desligue a alimentação elétrica da unidade.
2. Prima o fecho do filtro e retire o filtro de metal.

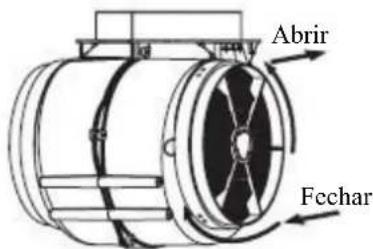

1. Rode o filtro de carvão em ambos os lados do motor no sentido contrário ao dos ponteiros do relógio. Substitua os filtros de carvão pelos novos filtros de carvão.
2. Cologue o filtro de metal.
3. Ligue a fonte de alimentação à tomada de parede.

NOTA:

• Certifique-se de que o filtro está bem bloqueado. Caso contrário, pode soltar-se e causar perigo.
• Quando o filtro de carvão ativado estiver colocado, a potência de sucção será reduzida.

SUBSTITUIÇÃO DE LÂMPADAS

Importante:

A lâmpada deve ser substituída pelo fabricante, pelo seu agente de assistência ou por pessoas com qualificações semelhantes.
Desligue sempre a alimentação elétrica antes de efetuar qualquer operação no aparelho. Ao manusear a lâmpada, certifique-se de que esta arrefeceu completamente antes de qualquer contacto direto com as mãos.
Ao manusear as lâmpadas, segure-as com um pano ou com luvas para garantir que a transpiração não entra em contacto com a lâmpada, uma vez que isso pode reduzir a vida útil da mesma.

Nota:

• Antes da substituição da lâmpada, certifique-se de que o exaustor pode ser isolado da rede elétrica por meio de uma ficha ou de um interrutor multipolar.
  ● Proteja-se contra o perigo ao mudar as luzes, por exemplo, usando luvas.

Mudar as luzes:

Retire o filtro de gordura.
Utilize uma ferramenta ou a mão para pressionar a mola de ambos os lados da luz LED para o interior, até que a luz seja pressionada para fora (ver imagem 1). Em seguida, puxe ligeiramente o fio de ligação da luz para fora e desmonte o terminal do fio de ligação da luz. Ver Figura 2.
Aplique o procedimento inverso para voltar a instalar a luz.
- O código ILCOS D para esta lâmpada é o seguinte: DSR-1.5/65-S-64
- Módulos LED - lâmpada redonda
- Potência máxima: 2×1,5 W
- Intervalo de tensões: CC 12V
- Dimensões:

Este produto está marcado com o símbolo da triagem seletiva de resíduos de equipamentos eletrónicos. Isto significa que este produto não deve ser eliminado com os resíduos domésticos, devendo ser apoiado por um sistema de recolha seletiva em conformidade com a Diretiva 2012/19/UE. Este será reciclado ou desmantelado para minimizar o impacto no ambiente, dados que os produtos elétricos e eletrónicos são potencialmente perigosos para o ambiente e para a saúde humana devido à presença de substâncias perigosas. Para mais informações, contacte as autoridades locais ou regionais.

NOTA:

Abaixo mostramos como reduzir o impacto ambiental total (por exemplo, o consumo de energia) do processo de cozedura).

(1) Instale o exaustor num local adequado onde haja uma ventilação eficaz.
(2) Limpe regularmente o exaustor de modo a não obstruir as vias de passagem do ar.
(3) Não se esqueça de desligar a luz do exaustor depois de cozinhar.
(4) Não se esqueça de desligar o exaustor depois de cozinhar.

INFORMAÇÕES PARA A DESMONTAGEM

Não desmonte o aparelho de uma forma que não esteja indicada no manual de utilização. O aparelho não pode ser desmontado pelo utilizador. No fim da sua vida útil, o aparelho não deve ser eliminado juntamente com o lixo doméstico. Consulte a sua autoridade local ou o seu fornecedor para obter conselhos sobre reciclagem.

cata
