MANUAL DE UTILIZADOR SBS442IXD Infiniton

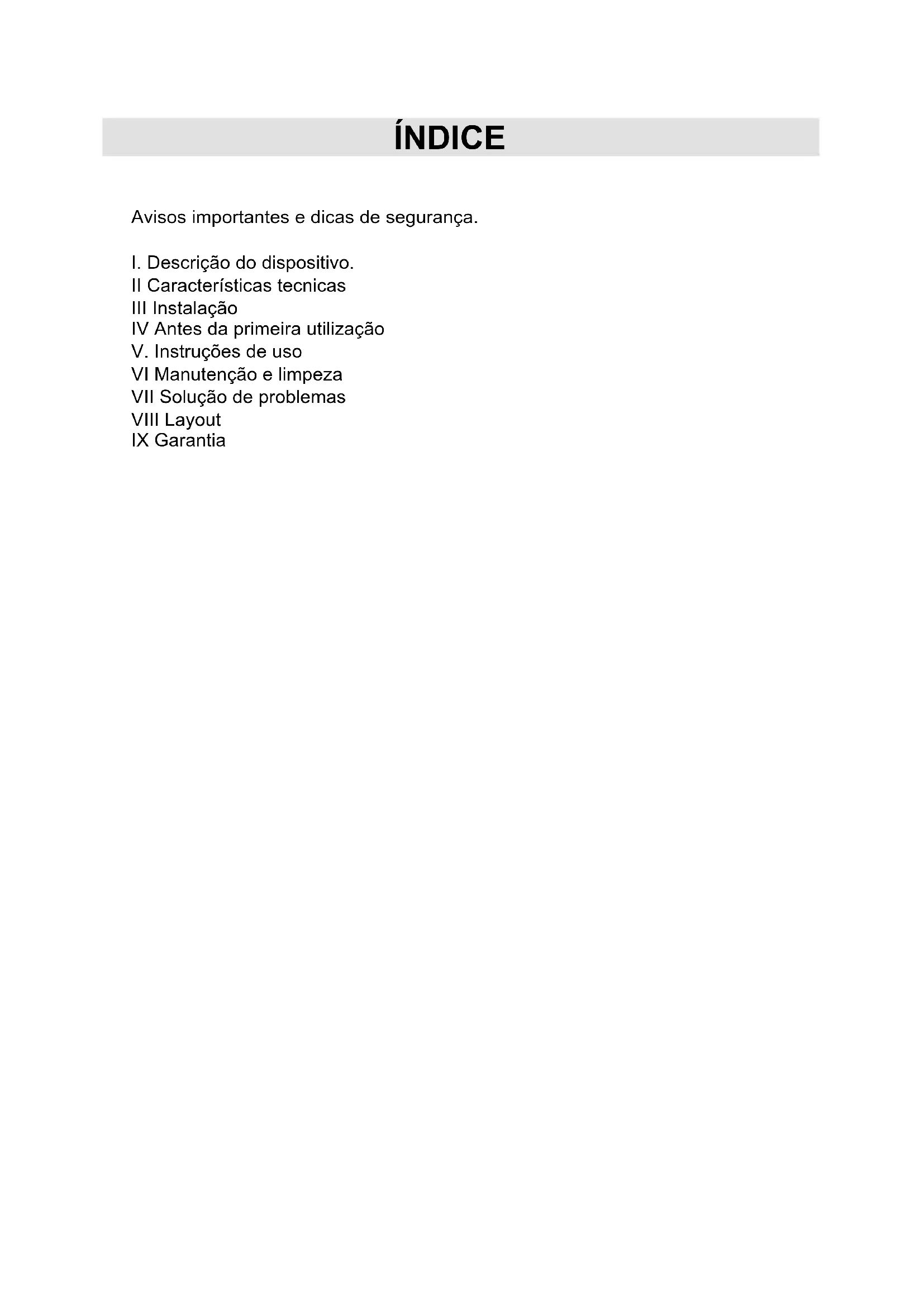

I. Descrição do dispositivo.

II Características tecnicas III Instalação IV Antes da primeira utilização

V. Instruções de uso

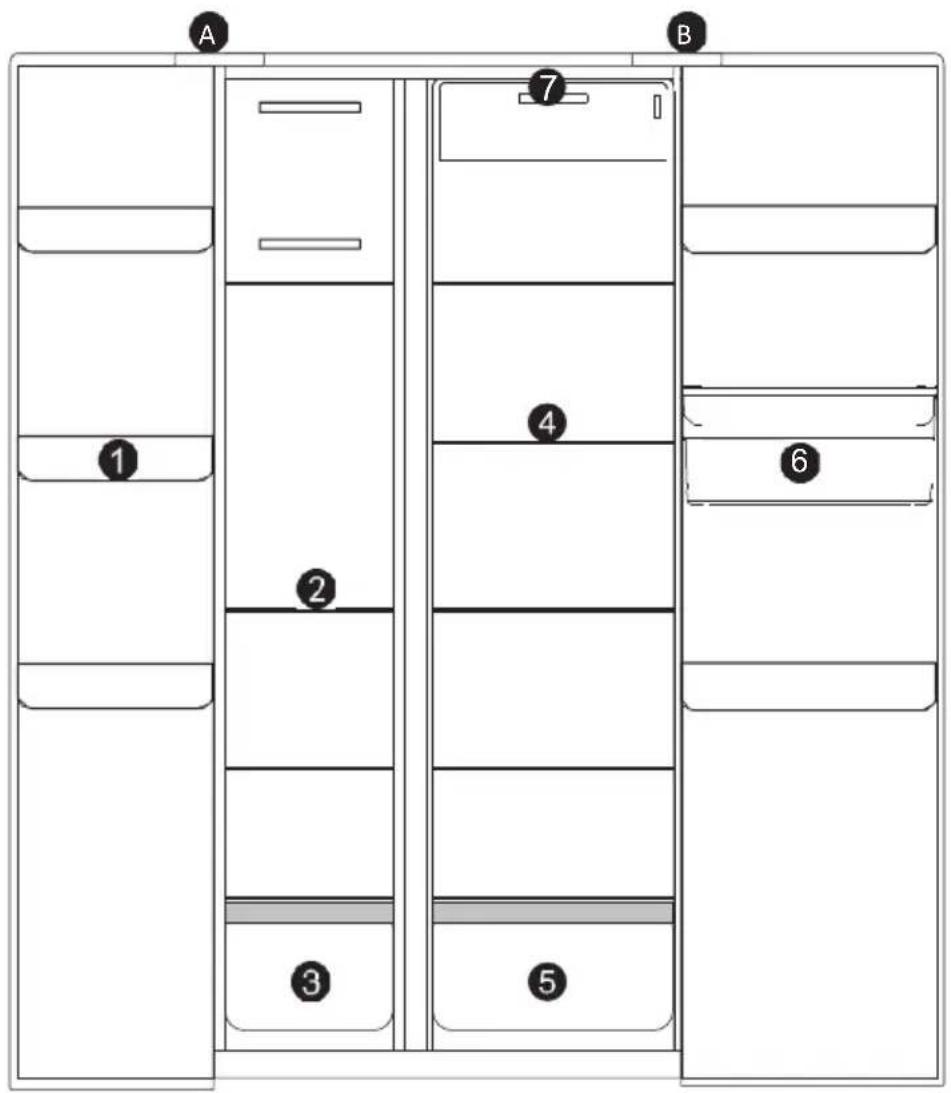

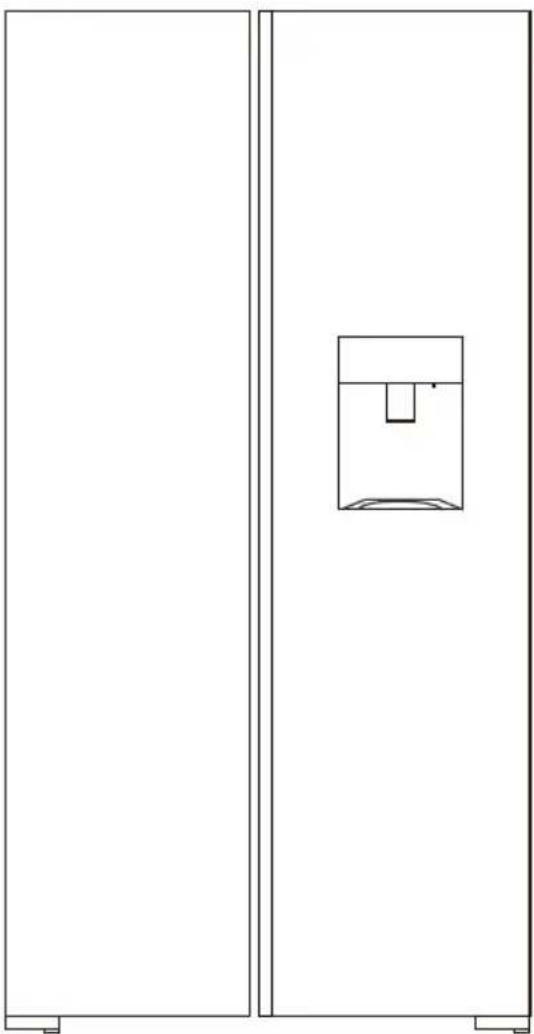

VI Manutenção e limpeza VII Solução de problemas VIII Layout IX GarantiaI. DESCRIÇÃO DO DISPOSITIVO A aparência e as especificações do produto real podem variar dependendo do modelo. A - Compartimento do congelador B - Compartimento do frigorífico

DADOS TÉCNICOS: Marca Infiniton Referência

SBS-440DAB / SBS-442IXD

Potência suportada 220-240V~ Potência elétrica 50Hz Dimensões Comprimento x Largura x Altura 836 x 1780 x 636 mm Peso líquido 80 kg Tipo de instalação Livre Gás refrigerante R600a (75g) Isolador: CiclopentanoFICHA TÉCNICA RELATIVA À ENERGIA: Marca: Infiniton SBS-440DAB Modelo: SBS-442IXD Categoría de refrigerante: 7, geladeira freezer Classe de eficiência energética:

Consumo de energía : 398 kWh por ano, calculado com base no resultado obtido por 24 horas em condições de teste padronizadas. O consumo real de energia depende das condições de uso e da localização do dispositivo. Volume útil da geladeira (l)

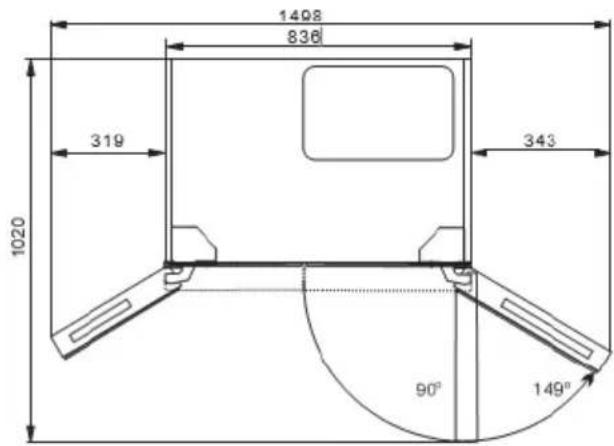

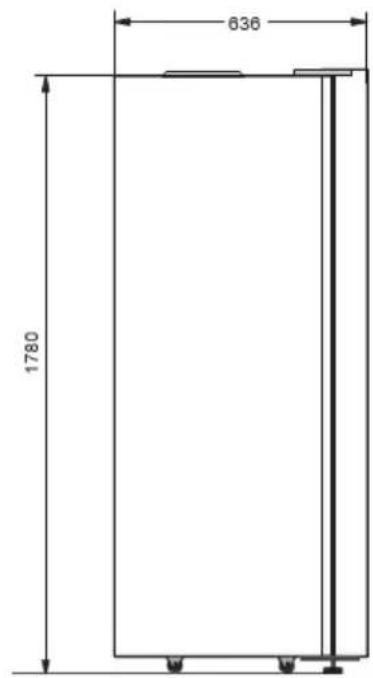

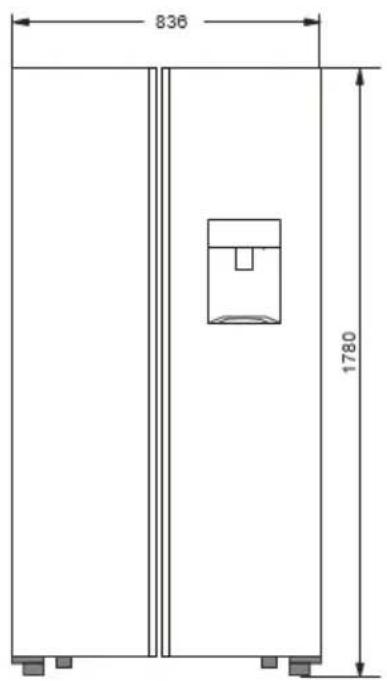

Anticongelante Automático Autonomia em caso de quebra 8 h Poder de congelação 12 kg/24h Classe climática: SN / N / ST Este dispositivo foi projetado para uso em uma temperatura ambiente de 10 ° C a 38 ° C. Emissões acústicas no ar (dB (A) re 1 pW): 42 dB(A) Tipo de instalação: Livre Modelo:III INSTALAÇÃO DIMENSÕES Mantenha espaço suficiente para garantir a circulação de ar adequada ao redor da geladeira. Se você estiver instalando o painel superior ou o gabinete, deixe espaço suficiente para movê-lo, se necessário. Nota: A figura anterior é apenas um diagrama da instalação. Não representa o produto real.TRANSPORTE

• Não transporte o refrigerador horizontalmente ou de cabeça para baixo.

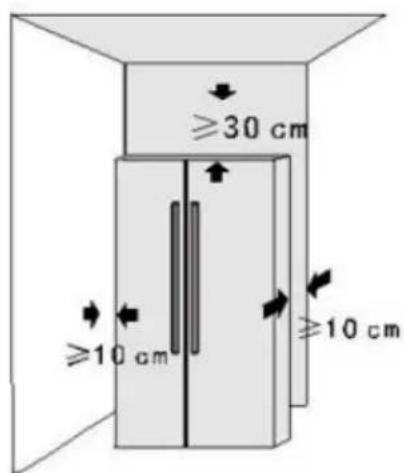

• Não transporte a geladeira enquanto segura a porta ou a maçaneta; O refrigerador deve ser transportado levantando o fundo. IMPORTANTE: A instalação desta unidade requer a intervenção de várias pessoas. LOCALIZAÇÃO Escolha um bom local para colocar o dispositivo em uma superfície plana e em um local fácil de usar. Evite colocar o dispositivo próximo a fontes de calor, sob luz solar direta ou em local úmido.

• O refrigerador deve ser colocado em um piso duro e plano.

• O refrigerador deve estar longe de locais úmidos. Água e poeira devem ser removidas regularmente com um pano macio para evitar oxidação.

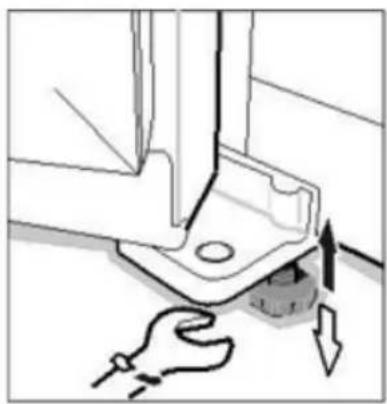

• Coloque a geladeira em um local bem ventilado. Mantenha um espaço de cerca de 10 cm ao redor da geladeira. Não cubra ou obstrua a grade do ar na placa traseira do refrigerador.AJUSTE PLÁSTICO DOS PÉS

• Quando o frigorífico está na embalagem, as pernas de plástico estão bem apertadas. Após remover o refrigerador de sua embalagem para instalação, certifique-se de ajustar os dois pés dianteiros até que a altura seja adequada; basta ajustá-los com uma chave inglesa ou manualmente.

• As pernas de plástico e os rolos traseiros devem tocar o chão para impedir que o refrigerador se mova, vibre ou faça barulho.

• Ao mover a geladeira, ajuste os pés de plástico no sentido anti-horário para removê- los do chão e empurre suavemente a geladeira para movê-la.IV ANTES DO PRIMEIRO USO

1. TRANSPORTE E COMISSIONAMENTO

Ao transportar esta unidade, segure-a pela base e incline-a suavemente para 45 °. Não levante o aparelho pela maçaneta da porta. Não coloque a unidade em uma posição completamente horizontal ou de cabeça para baixo. Empurre a geladeira sobre as pernas com rodas para movê-la. Atenção : Depois de transportar a geladeira, espere pelo menos 8 horas antes de colocá-la em serviço.

2. LIMPEZA DO APARELHO:

Limpe todas as partes da geladeira com água e uma solução detergente suave. Enxágüe bem e seque com um pano macio. Nota: As partes elétricas do dispositivo só podem ser limpas com um pano seco.

• Remova todo o material de embalagem ao redor do dispositivo, bem como os elementos de proteção dentro dos compartimentos do dispositivo.

• As folhas de papelão e papel são recicláveis. Eles devem ser jogados nos contêineres de coleta fornecidos para esse fim.

• Os materiais que ostentam o símbolo Eles são recicláveis: > PE <= polietileno; > PS <= poliestireno; > PP <= polipropileno Isso significa que eles podem ser reciclados depositando-os em recipientes de coleta apropriados.

• Outros materiais de embalagem (adesivos, fixadores, etc.) devem ser descartados no lixo doméstico.V. INSTRUÇÕES DE USO

• Remova todas as embalagens, incluindo o suporte de espuma na parte inferior do refrigerador e as fitas adesivas que prendem os acessórios à caixa.

• Coloque o refrigerador na posição correta e ajuste os pés no nível correto.

• É melhor limpar o refrigerador antes de usá-lo.

• Remova o filme: há uma camada de filme transparente nos painéis do seu produto que pode proteger os produtos contra arranhões durante a fabricação e o transporte. Você pode optar por manter ou excluir o filme, conforme necessário.

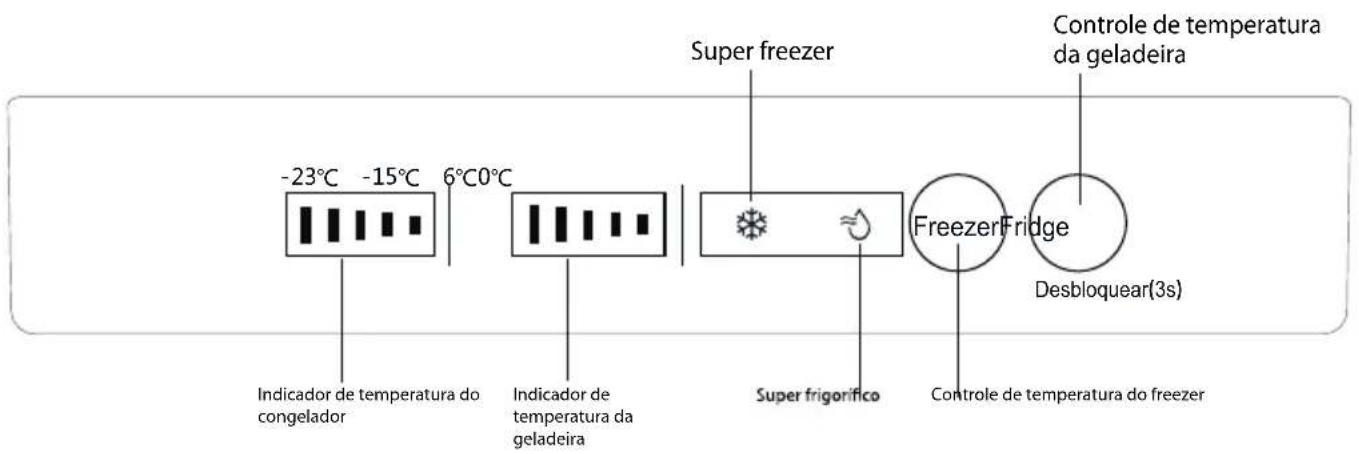

• Coloque a geladeira e ajuste o nível, limpe-a, deixe-a descansar por 8 horas e ligue-a para verificar se a geladeira está funcionando normalmente.PAINEL DE CONTROLE - 15°C 17°C 19°C 21°C 23°C→ Configurações do compartimento do freezer Indicador de temperatura do congeladorIndicador de temperatura da geladeiraControle de temperatura do freezer Controle de temperatura da geladeira Super freezer Freezer Fridge Desbloquear(3s) -23℃ -15℃ 6℃0℃as temperaturas definidas. 6°C→4°C→3°C→2°C→0°C→ Configure a temperatura Desbloquear(3s) Sob o estado de bloqueio, pressione e segure o segundos, o visor apaga-se automaticamente.ALARME DE ABERTURA DA PORTA Quando a porta da geladeira é aberta por mais de um minuto, um alarme soa para lembrar os usuários a fechar a porta. Depois de fechar a porta, o alarme para automaticamente. COMPARTIMENTO REFRIGERADOR Seções sugeridas da câmara da geladeira para vários alimentos e nomes de variedades: ① Prateleira de vidro: alimentos de trigo, leite, etc; ② Gaveta: frutas, legumes, etc. ③ Bandeja superior: laticínios, alimentos com cheiro, etc. ④ Distribuidor de água: você pode armazenar água e beber diretamente (a água no distribuidor deve ser pura água). O compartimento da geladeira é usado principalmente para armazenar alimentos armazenados por um curto período de tempo. O compartimento da geladeira é adequado para armazenar frutas, legumes, bebidas e outros alimentos que serão consumidos rapidamente. Sugere-se colocar os alimentos em recipientes fechados e depois na geladeira. Bandeja de frutas e legumes O compartimento de refrigeração possui um recipiente de frutas e legumes, que pode conter a umidade de frutas e legumes e mantê-lo úmido. 4Prateleiras de vidro Ao remover a prateleira de vidro, pressione o pino móvel sob a prateleira com as duas mãos e empurre ao mesmo tempo. Em seguida, a prateleira de vidro será removida. Garrafeira Desmontagem: Segure os dois lados da prateleira do frasco com as duas mãos. Empurre-o pelo lado sem a saliência e empurre-o como a direção da seta. Ao empurrar com força, lembre-se de que a fivela na borda da prateleira da garrafa está separada da ranhura no revestimento. Depois, você pode remover a prateleira da garrafa. Instalação: Segure ambos os lados da prateleira do frasco com as duas mãos. Instale a fivela do lado do ressalto no início. Em seguida, empurre o outro lado ligeiramente para dentro, a fivela pode ser fixa. INSTRUÇÕES PARA A ALAVANCA DE BLOQUEIO INFANTIL Pressione o botão de bloqueio para crianças da seguinte maneira ① e a alavanca de água ② Será bloqueado. Pressione na direção oposta para desbloquear e beber água fechamento de fachada em vidro fechamento de fachada em vidroINSTRUÇÕES PARA MONTAGEM DO TANQUE DE ÁGUA

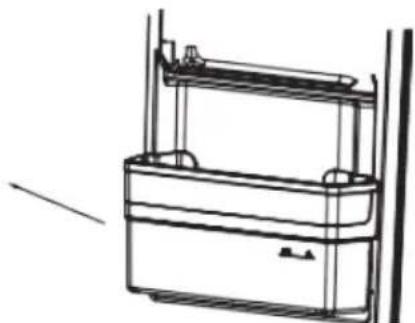

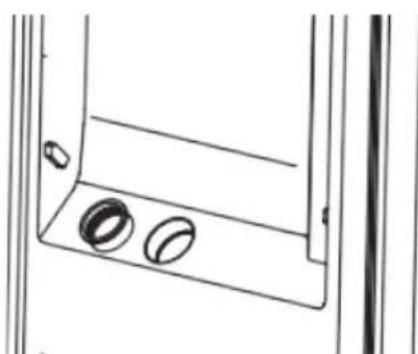

1. Segure os dois lados do tanque com as mãos e remova o conjunto do

tanque da porta levemente na direção indicada abaixo. Notas: Enquanto isso, as partes de silicone transparente da válvula de água selada podem ser removidas quando o tanque de água é removido. Nesse caso, remova-os e reinstale-os de acordo com as etapas a seguir.

i. Alinhe a parte selada com o orifício da porta e coloque-a sobre ela.

ii. A montagem é concluída quando a parte vedada é inserida no

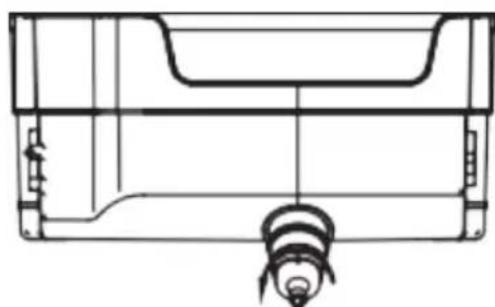

furo.2. Gire no sentido anti-horário para remover o conjunto da válvula de água do reservatório de água para limpá-lo.

3. Aperte o flange da tampa do tanque de água levemente para cima e

a tampa pode ser separada do tanque de água. Remova o outro lado com o mesmo método. O tanque e sua tampa podem ser limpos após a desmontagem.

4. Instale a válvula de água girando-a no sentido horário após a limpeza.

Ao instalar a tampa do tanque, instale um lado no início (não pressione totalmente) e instale o outro lado. Pressione firmemente as bordas da tampa do tanque para ajustá-lo. Reinstale o conjunto inteiro do tanque de água a 45 ° da porta. Pressione a borda externa do tanque de ág

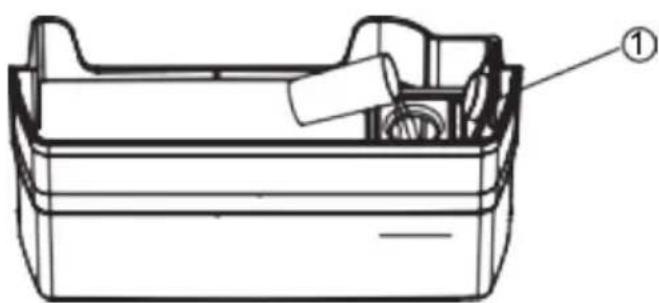

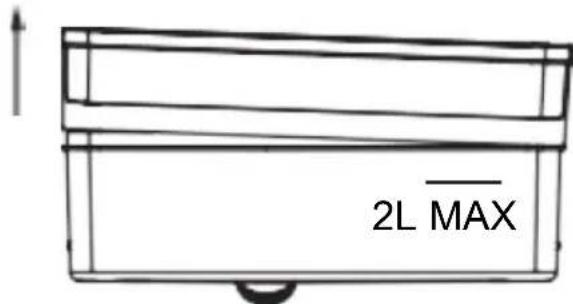

levemente para baixo para encaixar na porta. ENCHER O DEPÓSITO COM ÁGUA POTÁVEL Abra a tampa da entrada do tanque de água ①. Encha lentamente o tanque com água potável pura até a linha de enchimento máxima marcada com "2L" ①. Para evitar derramamentos, use um recipiente de diâmetro estreito para carregar água. 2L MAX 1COMPARTIMENTO CONGELADOR Seções sugeridas do compartimento do congelador para vários alimentos e nomes de variedades: ① Prateleira superior: pequenos itens congelados; ② Prateleira de vidro: alimentos congelados, como peixe, carne e sorvete; ③ Gaveta: alimentos congelados embalados, etc.ATENÇÃO Alimentos, especialmente alimentos oleosos que foram armazenados na geladeira, evitam o contato direto com o revestimento. Quando o interior estiver manchado com manchas de óleo ou de sopa de comida oleosa, ele deve ser limpo imediatamente para evitar contato prolongado com o revestimento que pode causar corrosão e rachaduras no revestimento.

ARMAZENAMENTO DE ALIMENTOS

• Ao armazenar alimentos congelados, coloque-os dentro do compartimento do freezer e não no rack para garrafas.

• Não coloque garrafas ou latas no compartimento do congelador para evitar rachaduras por gelo.

• Antes de colocar alimentos quentes na geladeira, primeiro esfrie-os à temperatura ambiente; caso contrário, eles aumentam o consumo de energia.

• Indique a data do congelamento no saco do congelador de acordo com as diferentes durações de armazenamento de alimentos para evitar exceder o prazo de validade.

• Divida os alimentos em pedaços e embrulhe separadamente, os que são fáceis de congelar e os que não congelam.

• Os materiais de embalagem devem ser inodoros, herméticos, impermeáveis e não poluentes, para que os alimentos embalados não sejam facilmente alterados por outros odores sem reduzir a qualidade.

• Não coloque alimentos frescos em excesso no compartimento do congelador ao mesmo tempo. De preferência, não exceda a capacidade de congelamento do refrigerador.• Os alimentos descongelados não podem ser congelados novamente, a menos que tenham sido convertidos em refeições; caso contrário, sua qualidade de serviço será afetada.

• Garrafas ou recipientes de vidro não devem ser colocados no compartimento do congelador ou próximo à saída de ar do duto do compartimento de refrigeração; caso contrário, eles podem explodir.

• Os alimentos não devem obstruir a saída de ar; caso contrário, haverá fluxo de ar anormal.

• Feche a porta, reduza a frequência e o tempo de abertura.

• Ao descongelar os alimentos congelados, você pode colocá-los no compartimento de refrigeração, o que ajudará a esfriar o compartimento.

• Verifique se o sensor de temperatura não está coberto ou bloqueado pelos alimentos e mantenha uma distância correta entre os alimentos e o sensor.

INSTALAÇÃO DO INDICADOR DE TEMPERATURA

Zona mais fria: - Você obterá uma melhor preservação de seus alimentos se os colocar na zona fria mais adequada à sua natureza. - O símbolo abaixo indica a localização da área mais fria da sua geladeira. - Essa área é delimitada na parte superior pelo compartimento de baixa temperatura e na parte inferior pelo símbolo ou pela prateleira colocada na mesma altura. - Para garantir temperaturas na zona mais fria, tome cuidado para não alterar o posicionamento desta plataforma. Para ajudá-lo a ajustar o seu refrigerador, ele é equipado com um medidor de temperatura que controla a temperatura média na área mais fria.Atenção: Este indicador foi projetado para funcionar apenas com sua geladeira, tenha cuidado para não usá-lo em outra geladeira (na verdade, a zona mais fria não é a mesma) ou para outro uso. VERIFICAÇÃO DA TEMPERATURA NA ÁREA MAIS FRIA Após a instalação do indicador de temperatura, é possível verificar regularmente se a temperatura da zona mais fria está correta e, se necessário, ajustar o termostato conforme indicado acima. Para o armazenamento adequado de alimentos na geladeira e principalmente na área mais fria, verifique se o indicador de temperatura indica "OK". Se "OK" não aparecer, a temperatura média na área é muito alta. Coloque o termostato em uma posição mais alta. Sempre que você trocar o termostato, aguarde a temperatura dentro do dispositivo estabilizar antes de prosseguir para uma nova configuração, se necessário. Não mude a posição de Termostato gradualmente e aguarde pelo menos 12 horas antes de prosseguir com uma nova verificação e possível modificação. NOTAS: Depois de carregar o aparelho com alimentos frescos ou após a abertura repetida (ou abertura prolongada) da porta, é normal que a palavra "OK" não apareça no visor de temperatura. Aguarde pelo menos 12 horas antes de reiniciar o termostato.VI MANUTENÇÃO E LIMPEZA

Esta unidade possui uma função de degelo automático, sem operação manual. LIMPEZA

1. Antes de limpar, desconecte o aparelho da geladeira.

2. Remova todo o conteúdo, remova os acessórios (prateleiras, gavetas,

em seguida, limpe com um pano limpo e macio.

• Ao limpar as faixas de vedação da porta, use sempre água limpa. Limpe com um pano macio e limpo. Umedeça um pano macio com água morna ou detergente neutro para limpar o corpo da geladeira, exceto as faixas de vedação da porta.

• Verifique se não entra água no interruptor, no painel de controle, na lâmpada da porta e na caixa de controle superior.

• É proibido lavar o refrigerador diretamente com água, o que afetaria as propriedades de isolamento elétrico, etc.

De férias Quando você sai de férias, é melhor manter a geladeira funcionando continuamente e deixar alimentos dentro que possam ser armazenados por um curto período de tempo. Se quiser parar a geladeira, remova todos os alimentos, desconecte o aparelho, limpe completamente o interior da geladeira e abra a porta para evitar odores.Em caso de falha de energia

• Em geral, uma falta de energia curta não tem um efeito dramático na temperatura do refrigerador. No entanto, se a falta de energia durar muito tempo, reduza a frequência de abertura da geladeira e não coloque alimentos frescos na geladeira (evite uma aceleração do aumento de temperatura da geladeira).

• Se você sabe que ocorrerá uma falha de energia, você pode ativar a função "Super Freezer" cedo para manter a temperatura baixa do refrigerador. Stop Geralmente, não é recomendado parar uma geladeira. Pode haver um impacto na vida útil do refrigerador.

Falha no toque Verifique o painel de controle para ver se o refrigerador está no modo de bloqueio. Quando estiver no modo de bloqueio, nenhuma tecla funcionará. Tempo para começar Quando a temperatura ambiente está muito alta, leva mais tempo para iniciar o dispositivo. As paredes laterais estão quentes. As paredes laterais estão quentes, do lado de fora, após um certo tempo de operação do dispositivo, é um fenômeno normal. Gotas de orvalho Quando o ar externo flui sobre as superfícies internas frias do refrigerador, gotas de orvalho podem se formar. Se o local em que a unidade estiver instalada estiver muito úmido ou durante a estação chuvosa, gotas de orvalho podem se formar na superfície externa do refrigerador. Este é um fenômeno natural que ocorre quando o tempo está úmido. Limpe as gotas de água com um pano seco.barulho Quando você opera o refrigerador pela primeira vez, ele opera em alta velocidade para esfriar rapidamente e o som pode parecer mais alto. Quando a temperatura interna cai abaixo de um certo nível, o ruído diminui. Se você tiver a impressão de que algo colide com outra coisa na geladeira, isso é normal. Este som é devido à operação em alta velocidade do compressor. Estes são ruídos normais. Compressor quente Em operação, a temperatura externa do compressor está acima de 80 ° C. Não toque no compressor, pois isso pode causar ferimentos graves. Compressor funcionando por um longo tempo Quando a temperatura ambiente está muito alta ou quando muitos alimentos frescos foram colocados na geladeira, leva um tempo para esfriar a geladeira e deixar o aparelho funcionar na temperatura desejada.VII SOLUÇÃO DE PROBLEMAS Antes de ligar para o serviço pós-venda, verifique esta lista. Problema Possível causa Solução Não é mostrado no quadro de avisos. O plugue de energia do dispositivo não está inserido corretamente na tomada. O fusível da fonte de alimentação doméstica não está ativado. Verifique se há energia; O fusível deve estar ligado. alarme sonoro A porta está ligeiramente aberta ou não foi fechada por mais de um minuto. Feche a porta completamente. O compressor não funciona Está no modo de degelo. A fonte de alimentação não está conectada corretamente. Isso é normal em caso de degelo. Verifique se a fonte de alimentação está conectada corretamente. O compressor funciona por um longo tempo. A geladeira foi desconectada recentemente por um período de tempo; Muitos alimentos frescos ou quentes foram introduzidos na geladeira; As portas se abrem com muita frequência ou por muito tempo. Leva algumas horas na geladeira para esfriar completamente; Alimentos quentes irão operar a geladeira por mais tempo até que a temperatura desejada seja atingida; Uma entrada de ar quente na geladeira faz com que ela trabalhe mais. Abra a porta com menos frequência. Ruído de vibração O solo não é regular ou frágil; Objetos colocados na geladeira vibram; A geladeira toca a parede ou o armário. Verifique se o piso está nivelado e pode suportar a geladeira adequadamente; Retire os objetos; Mova o refrigerador para que não toque na parede ou no gabinete. Para qualquer outro problema que ocorra no seu dispositivo: entre em contato com o serviço de pós-venda.VIII DISPOSIÇÃO Este logotipo colocado no produto significa que é um dispositivo cujo tratamento como resíduo está enquadrado na diretiva 2012/19 / UE de 4 de julho de 2012, relativa a resíduos de equipamentos elétricos e eletrônicos (WEEE). Isso significa que este produto deve ser apoiado por um sistema de coleta seletiva, de acordo com a diretiva européia mencionada acima, para ser reciclado ou desmontado, a fim de reduzir qualquer impacto ao meio ambiente. Substâncias perigosas em equipamentos elétricos e eletrônicos podem ter efeitos potencialmente prejudiciais ao meio ambiente e à saúde humana. Portanto, no final da vida útil deste aparelho, ele não deve ser descartado no lixo municipal não classificado. As autoridades locais (centros de eliminação de resíduos) e os distribuidores fornecem sistemas de recuperação e coleta. Este dispositivo não deve ser jogado na via pública. Você tem a obrigação de usar os sistemas de coleta seletiva disponíveis para você.SBS-440DAB / SBS-442
