IAN 280255 - Acessório para lavadora de alta pressão PARKSIDE - Manual de utilização gratuito

Marca	Parkside
Modelo	IAN 280255
Tipo de produto	Escova de alta pressão com adaptador
Uso previsto	Limpeza de superfícies lisas (azulejos, ladrilhos, lajes, escadas, sifões de piso)
Compatibilidade com limpadores Parkside	PHD 100 A1, B2, C2, D2, E2 ; PHD 150 A1, B2, C2, D3, E4
Pressão de funcionamento máx. (escova)	110 bar / 11 MPa
Pressão máx. (escova)	160 bar / 16 MPa
Pressão de funcionamento máx. (adaptador)	110 bar / 11 MPa
Pressão máx. (adaptador)	150 bar / 15 MPa
Fluxo máx.	450 l/h
Temperatura de entrada máx. (escova)	60 °C / 140 °F
Temperatura de entrada máx. (adaptador)	40 °C / 104 °F
Tipo de conexão	Baioneta
Conteúdo da embalagem	Escova, adaptador, manual de instruções
Manutenção	Limpar com pano húmido; sem manutenção
Armazenamento	Protegido contra gelo
Garantia	3 anos
Assistência técnica França	0800 919270, [e-mail]
Assistência técnica Bélgica	070 270 171 (0,15 €/min), [e-mail]
Peças sobressalentes	Adaptador (ref. 30300505) em www.grizzly-service.eu
Segurança	Não direcionar o jato para pessoas, animais ou equipamento elétrico ativo
Uso comercial	Não adequada; garantia anulada

Perguntas frequentes - IAN 280255 PARKSIDE

Como montar a escova de alta pressão Parkside IAN 280255?

Aparafuse a escova (5) ao tubo de extensão inferior (4), depois o tubo inferior ao tubo superior (3). Conecte o conjunto à pistola do limpador de alta pressão através da conexão de baioneta (1) e aperte a porca de capa (2). Para usar o adaptador (7), encaixe-o na conexão de alta pressão e gire 90° até encaixar, depois aparafuse a porca de conexão (8) na pistola.

Com quais limpadores de alta pressão é compatível?

Ele é projetado para os limpadores Parkside PHD 100 A1, B2, C2, D2, E2 e PHD 150 A1, B2, C2, D3, E4. O adaptador fornecido também permite compatibilidade com muitos limpadores de alta pressão de outros fabricantes comuns.

Qual é a pressão máxima da escova?

A pressão de funcionamento máxima é de 110 bar (11 MPa), com uma pressão máxima admissível de 160 bar (16 MPa).

Posso usar o adaptador com um limpador de outra marca?

Sim, o adaptador é compatível com conexões comuns de outros fabricantes. Certifique-se de que a pressão e o fluxo do seu limpador não excedam as características do adaptador (110 bar, 450 l/h).

Como limpar e manter o acessório?

Limpe o aparelho com um pano úmido. Ele é isento de manutenção. Antes de qualquer intervenção, desconecte o limpador de alta pressão da tomada elétrica. Guarde o acessório em um local protegido contra gelo.

Onde posso comprar peças sobressalentes?

As peças sobressalentes, como o adaptador (ref. 30300505), estão disponíveis em www.grizzly-service.eu. Você também pode contatar a assistência técnica por telefone.

Qual é a duração da garantia?

A garantia é de 3 anos a partir da data de compra. Guarde o recibo como comprovante. A garantia cobre defeitos de material e fabricação, mas não o desgaste normal nem o uso não conforme.

Posso usá-lo para limpar meu carro?

O acessório é projetado para superfícies lisas como azulejos, lajes ou escadas. Não é recomendado para a carroceria de um carro, pois superfícies frágeis podem ser danificadas. Teste primeiro em uma área pouco visível.

Qual é a temperatura máxima da água?

Para a escova, a temperatura de entrada máxima é de 60 °C. Para o adaptador, é limitada a 40 °C. Não use água quente acima desses limites.

O que fazer em caso de problema com o acessório?

Contate a assistência técnica: na França pelo 0800 919270 ou por e-mail para [e-mail]; na Bélgica pelo 070 270 171 (0,15 €/min) ou [e-mail]. Tenha em mãos o recibo e o número IAN 280255.

MANUAL DE UTILIZADOR IAN 280255 PARKSIDE

Traduçao do manual de instruções original

GB IE

PRESSURE WASHER BRUSH ATTACHMENT

Antes devenir a ler abra na pagina com as imagens e, de seguida, familiarize-se com todas as funções do aparelho.

PT Traducao do manual de instruções original Pagina 28

Inhalt

Einleitung. 4

Bestimmungsgemäß

Verwendung 4

Lieferumfang 4

Ubersicht 5

Básicamente no esADECUCADO para superficies sensibles.

Colocação em functimento ...29

Limpeza/manutenção/estoque...30

Reciclagem/Protecção ambiental.30

Peças sobressentes/Acessórios.30

Garantia 31

Service-Center 31

Importador 31

Introdução

i

ParabénsPGA
aparelho.

Com a sua compra, decidui-se por um produit de alta qualidade. O manual de instruções é uma parte integrante de este artigo. Ele contém指示ores importantes referentes à segurar, Utilização e eliminação. Familiarize-se com todas as指示ores de'utilisation e de segurar do artigo. Utilize este artigo da forma que é descrita e apenas para as finalidades indicadas.

Guarde bem o manual e, se Transmitir o artigo a terreiros, entrega también todos os respetivos documents.

Uso previsto

O aparelho destino-se à lavagem à pressão de superficies lisas como, por exemplo, azulejos, tijoleira, placas de chão, escaladas ou espacços com dreno no chão.

• Dispositivo destino-se a uma utilização com os limpadores de alta pressão

Parkside PHD 100 A1, PHD 100 B2

PHD 100 C2, PHD 100 D2, PHD 100 E2, PHD 150 A1, PHD 150 B2, PHD 150 C2,

PHD 150 D3, PHD 150 E4.

Pressão de service (Pressão nominal) max. 110 bar. O adaptor é apropriadço para a conexão a outros compressores de alta pressão habitualis de outros fabricantes.

De una forma geral, este aparecido não é adequado para superficies sensíveis.

Este aparecido não é adequado para uso comercial. A garantia é anulada em caso de utilizesao para fins commerciais.

O operador ou utilizesdo aparelho sao responsaveis por acidentes ou lesoes que possam ocorro a terreiros ou a seu bens.

O fabricante não se responsabilizaços danos causados pela utilização abusiva ou pelo uso indevido do aparelho.

Material que acompanha o fornecimento

Ao desembalar o aparelho, verifique se o fornecimento é complete:

• Escova de esfrega a alta pressao
  Adaptador
• Manual de Instruções

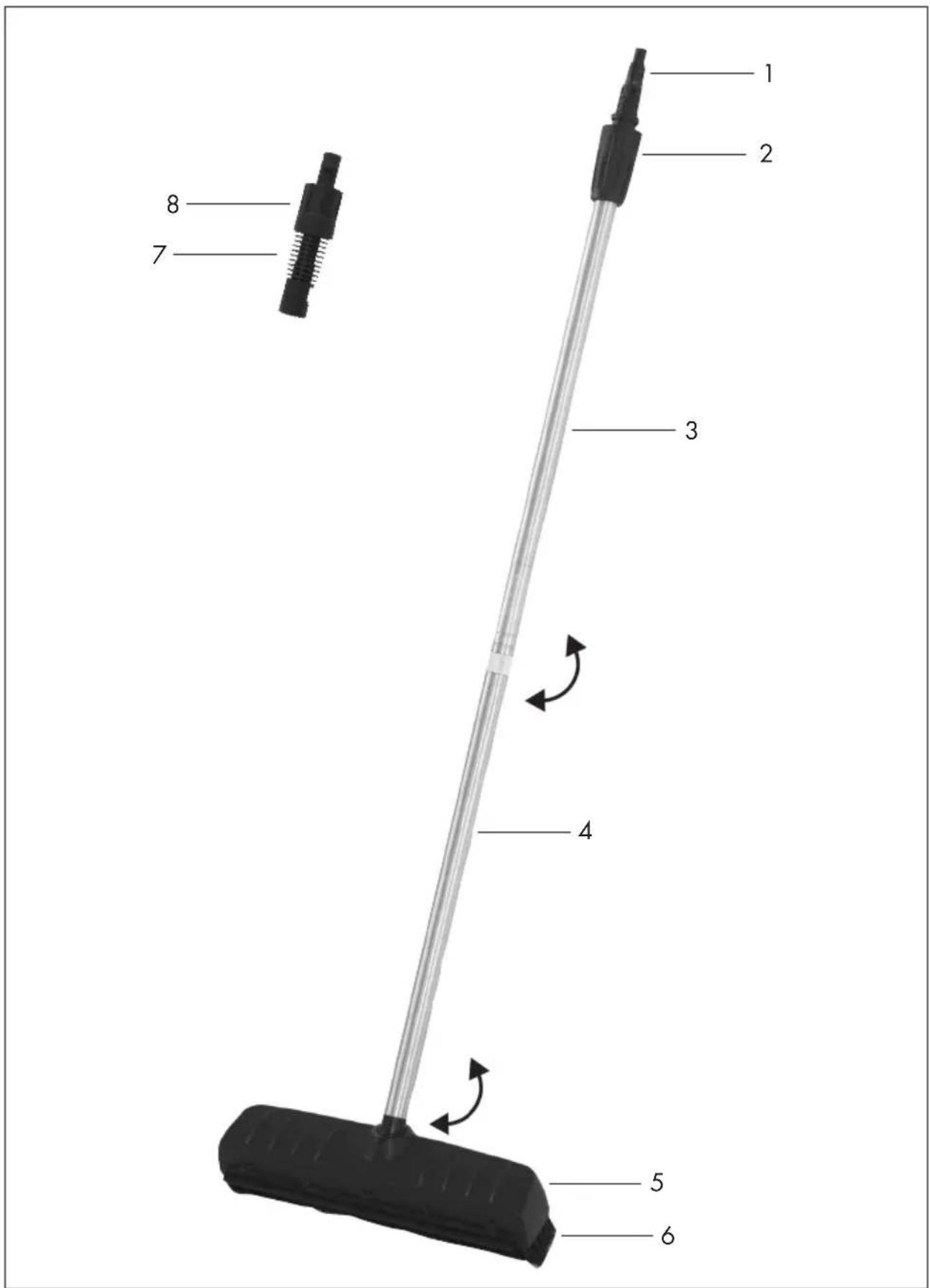

Vista geral

1 Ligação de alta pressão no lugar da pistola
2 Porca de capa
3 tubo de prolongamento superior
4 tubo de prolongamento inferior
5 Escova
6 Lábio de borracha
7 Adaptador
8 Adaptador de porca de capa

Observe también as instruções de segurará do seu limpador de alta pressão.

Os dispositivos de limpeza de alta pressao podem ser perigosos em caso de utilização ina

dequada. O jacto não pode ser apontado na direção de pessoas, animais, equipamentos electricos activos ou para o propre dispositivo.

• Observe también as indicatores do fabricante, sobre o的对象 a ser limpo, para evaporar danos.
• Utilize abenas acessórios originais e não executar qualquer 修改 no aparecido.

Dados Técnicos

Escova de esfrega a alta pressão:

Adequado para compressores de alta pressão com os segentes dados de potência:

Pressão nominal max...110 bar / 11 MPa

Pressao max. 160 bar / 16 MPa

O fluxo max. (Q max) 450 l/h

Temperatura max.

de afluxo (T max.) 60 °C / 140 °F

Adaptador:

Adequado para compressores de alta pressão com os segunteiros dados de potência:

Pressão nominal max.....110 bar / 11 MPa

Pressao max 150 bar / 15 MPa

O fluxo max. (Q max) 450 l/h

Temperatura max.

de afluxo (T max.) 40 °C / 104 °F

Colocação em funcionalmente

Montagem:

1. Enrosque a escova (5) ao tubo de prolongamento (4).
2. Enrosque o tubo de prolongamento (4) com o tubo de prolongamento superior (3).

Conexão sem adaptor:

1. Conecte a escova de limpeza de alta pressão com a pistola de jacto do seu limpador de alta pressão PARKSIDE, encaixando e enroscando a ligação de alta pressão no(lado da pistola (1) (Fecho de baioneta)
2. Rode a porca de capa (2) para uma fixação firme em relação à pistola de jacto.

Conexão com adaptor:

1. Coloque o adaptor (7) sobre a conexão de alta pressão (1) e rode a 90^irc até encaixar (fecho de baioneta).
2. Aparafuse a porca de capa (2) ao tubo de extensao superior (3) contra o adaptor t dor (7).
3. Conecte a pistola de pulverização do compressor de alta pressão (fecho de baioneta) e aparafuse a porca de capa (8) do adaptor (7) contra a pistola de pulverização.

Teste a escova (5) em todas as superficies numa parte não visível, para se certificado da compatuldade.

Soltar:

A remoçao da escova de limpeza de alta pressao é efectuada na ordem de sequencia inversa.

1. Solte a porca de capa (8) no adaptor (7) e a porca de capa (2) no tubo de extensão superior (3).
2. Solte os fechos pressionando e rodando a 90^irc na direção oposta (fecho de baioneta).

Limpeza/manutenção/estoque

Antes de todos os trabalhos no aparecido puxe a ficha de rede do compressor de alta pressão. Existe o perigo de umCHOque elétrico.

• Limpe o aparelho com um pano levamente humido.
• O aparelho não necessita de manutenção.
• Guarde o dispositivo num compartmento à prova de gelo.

Reciclagem/Proteção ambiental

Por favor, coloque o aparelho, os acessos e a embalagem nos respectivos ecopuntos para serem reciclados.

Peças sobressalentes / Acessórios

Pode obter as peças de reposicao e os acessórios em www.grizzly-service.eu

Casón no tenha internet entre em contacto, por téléphone, com o centro de assistência (ver "Service-Center", págin31). Mantenha os números de encomenda, em baixo mentionados, disponveis.

Adaptador 30300505

Garantia

Este aparelho tem uma garantia de 3 anos a conta a partir da data da compra. Se no decorrer de这只是 anos a partir da data de aquisicaoarethelo, ocorrer uma falha de material ou defeito de fabrico, o produits sera substituido ou reparado gratamente, de acordo com a)nossa escolha.Esta garantia exige que odispositivo defeituoso e o talao de compra (recibo) sejampresentados no decorrer de um prazo de这只是 anos e que seiabrevamente descripto por escrito, qual odefeito e quando e que ele orcorreu. Se o defeito for coberto pela russa garantia ecoberta, recebera de volta oproduto reparado ou um novo produits. Com a substituicao do aparheiro inciase um novo prazo de garantia. Com a reparacao do aparheiro nao se inicia nenhum novo prazo de garantia.

A prestação de garantia aplicá-se a falhas de material ou defeitos de fabrico.Esta garantia não cobre os componentes do produits que está sujeitos a desgaste normal e que são portanto consideradas como peças de desgaste (por exemplo, adaptorador), nem os danos causados nas partes frágeis.

Esta garantia caduca, se o produit for danificado ou se não for devidamente uso ou conservo. Para uma correta utilizesação do produits,deerao ser cumpridas todas as indentações descriitas no manual de instruções. Deverão ser impreterivelmente evitados os usos e as ações desaconsehados no manual de instruções, ou para os quando são feitas advertências.

Mantenha à maior o talão de compra e o número do identificacao (IAN 280255), como comprovativo da compra.

Se ocorrerrém erros na funcionalidade ou outros defeitos, contate imeditamente por telegram ou e-mail o departamento de serviços a seguir designado. Recebera informacoes adiconais acerca do processamento da sua reclamação.

Service-Center

PT Assistência Portugal Tel.: [phone] (0,12 EUR/Min.) E-Mail: [e-mail] IAN 280255

Importador

Tenha em conta que o endereço segunte não é nenhum endereço de service. Entre em contacto com o centro de atendimento acima referido.
