MANUAL DE UTILIZADOR Bravia XR65X95J SONY

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satélite: DVB-S/DVB-S2

Sistema de color: PAL/SECAM/NTSC3.58 (Sólo vídeo)/NTSC4.43 (Sólo vídeo)

Analógico: UHF/VHF/Cable

Conector tipo F hembra, 75 ohmios.

DiSEqC 1.0, LNB 13 V/18 V y tono de 22 kHz,

Puerto para dispositivo USB (dispositivo HDD

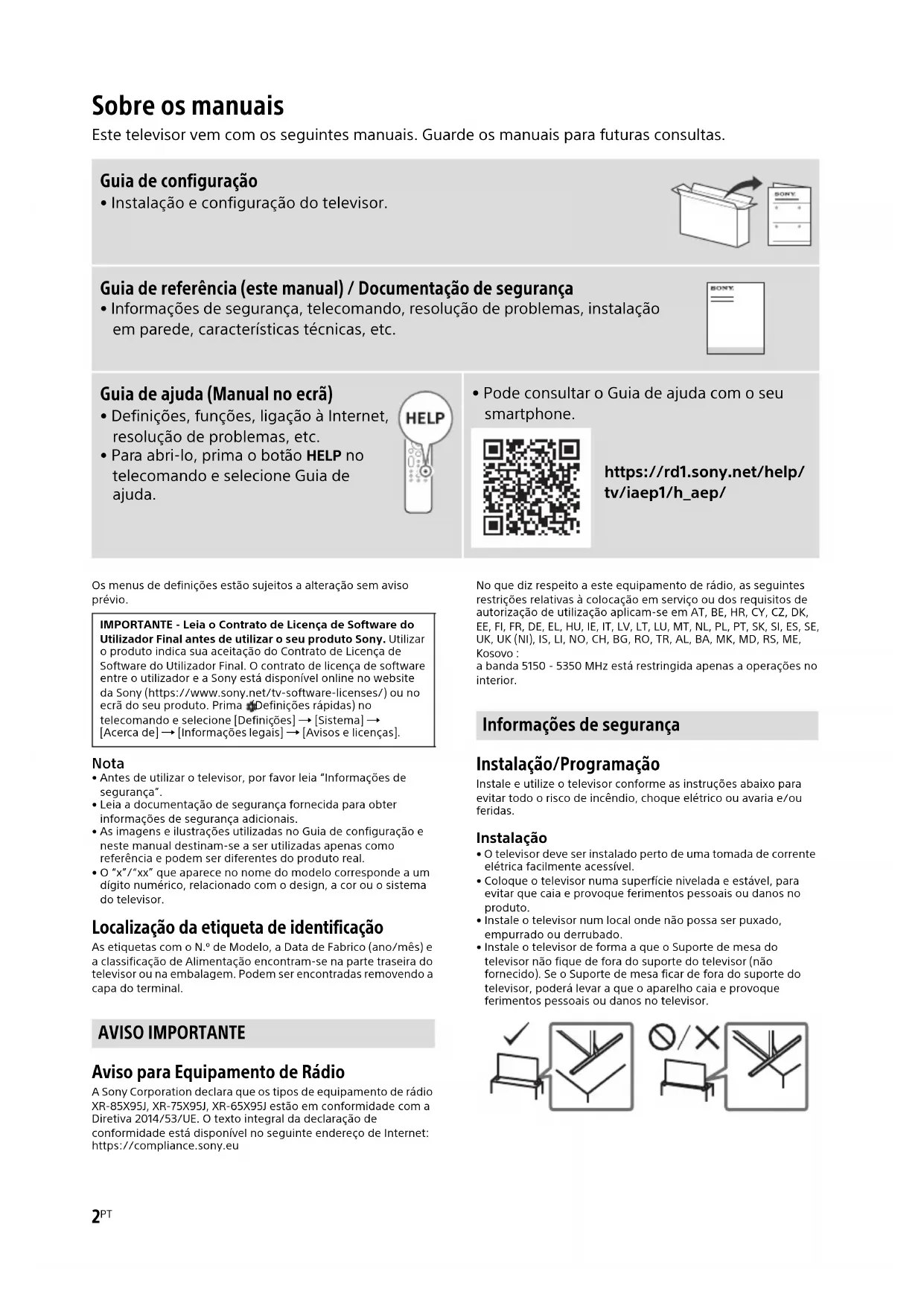

Este televisor vem com os seguintes manuais. Guarde os manuais para futuras consultas.

Guia de configuração

- Instalação e configuração do televisor.

Guia de referência (este manual) / Documentação de segurança

- Informações de segurança, telecomando, resolução de problemas, instalação em parede, características técnicas, etc.

Guia de ajuda (Manual no ecrã)

- Definições, funções, ligação à Internet, resolução de problemas, etc.

- Para abri-lo, prima o botão HELP no telecomando e selecione Guia de ajuda.

- Pode consultar o Guia de ajuda com o seu smartphone.

Os menus de definições estão sujeitos a alteração sem aviso prévio.

IMPORTANTE - Leia o Contrato de Licença de Software do Utilizador Final antes de utilizar o seu produto Sony. Utilizar o produto indica sua aceitação do Contrato de Licença de

Software do Utilizador Final. O contrato de licença de software entre o utilizador e a Sony está disponível online no website da Sony (https://www.sony.net/tv-software-licenses/) ou no ecrã do seu produto. Prima (Definições rápidas) no telecomando e selecione [Definições] → [Sistema] → [Acerca de] → [Informações legais] → [Avisos e licenças].

Nota

• Antes de utilizar o televisor, por favor leia "Informações de segurança".
• Leia a documentação de segurança fornecida para obter informações de segurança adicionais.
• As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.
• O "x"/"xx" que aparece no nome do modelo corresponde a um dígito numérico, relacionado com o design, a cor ou o sistema do televisor.

Localização da etiqueta de identificação

As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do televisor ou na embalagem. Podem ser encontradas removendo a capa do terminal.

AVISO IMPORTANTE

Aviso para Equipamento de Rádio

A Sony Corporation declara que os tipos de equipamento de rádio XR-85X95J, XR-75X95J, XR-65X95J estão em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: https://compliance.sony.eu

No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou dos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :

a banda 5150 - 5350 MHz está restringida apenas a operações no interior.

Informações de segurança

Instalação/Programação

Instale e utilize o televisor conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas.

Instalação

• O televisor deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
• Coloque o televisor numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
• Instale o televisor num local onde não possa ser puxado, empurrado ou derrubado.

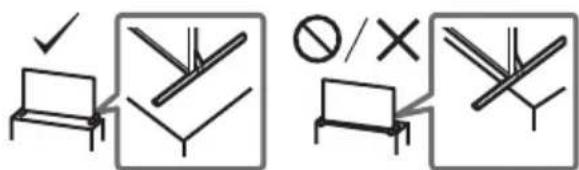

• Instale o televisor de forma a que o Suporte de mesa do televisor não fique de fora do suporte do televisor (não fornecido). Se o Suporte de mesa ficar de fora do suporte do televisor, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no televisor.

• Antes de transportar o televisor, desligue todos os cabos.
• Retire as coberturas do terminal antes de transportar o televisor.
• São necessárias duas ou mais pessoas para transportar um televisor de tamanho grande.

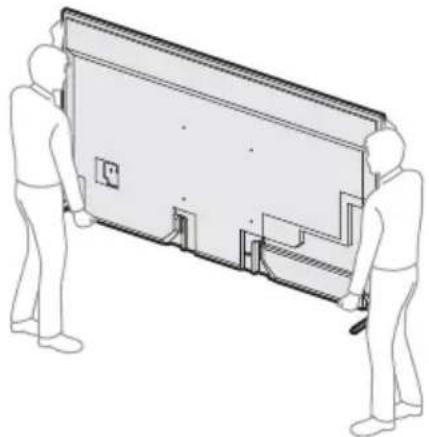

• Ao transportar manualmente o televisor, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã.
• Quando levantar ou mover o televisor, segure-o firmemente pela parte de baixo.

• Não exponha o televisor a choques ou vibrações excessivas durante o transporte.
• Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

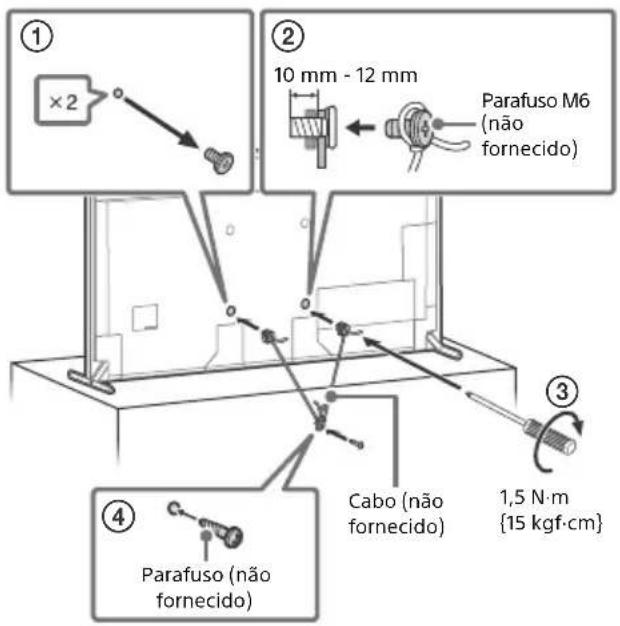

Prevenir quedas

① ×2 ② 10 mm - 12 mm Parafuso M6 (não fornecido) ③ ④ Parafuso (não fornecido) Cabo (não fornecido) 1,5 N·m {15 kgf·cm}

Utilizar o televisor como parte do sistema de áudio

Nota

• Antes de ligar os cabos, desligue o cabo de alimentação do televisor e do recetor de AV.
• Consulte o Manual de Instruções do sistema de áudio com terminal S-CENTER OUT para obter informações detalhadas.


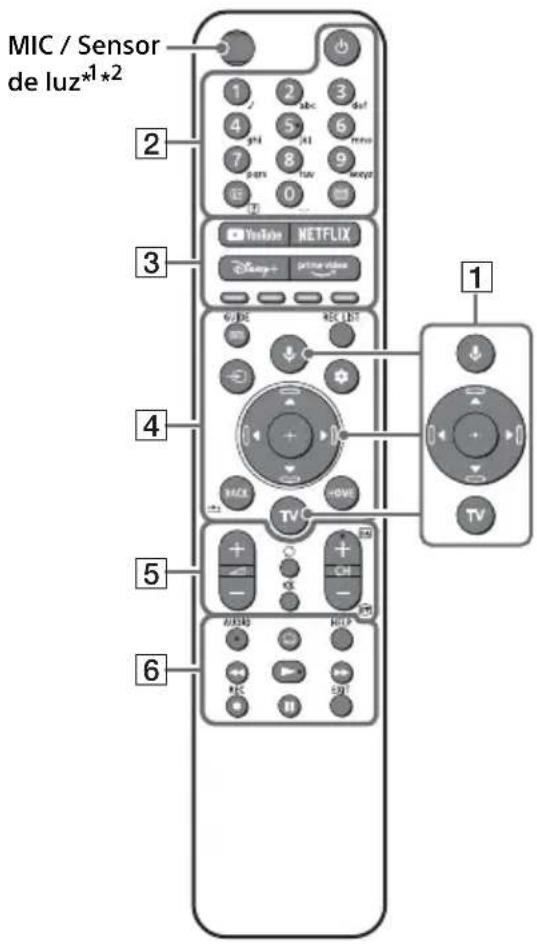

Telecomando e Televisor

A forma, disposição, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo de televisor/definições do televisor.

MIC / Sensor de luz*1*2 1 2 3 4 5 6 7 8 9 g/n 0 3 YouTube NETFLIX Disney+ prime video 6/1 DE REC LIST 4 1 5 6 TV TV AUS3D HELP

1 ↓(Microfone) / (Assistente Google): Utilize o Assistente Google*3*4 ou a pesquisa por voz*4. Para obter sugestões sobre como controlar o seu televisor, prima o botão do Microfone no telecomando e diga "sugestões de voz".*8

▲/▼/◄/►/⊕: Menu de navegação e seleção no ecrã.

TV: Apresenta a lista de canais de TV ou muda para entrada.

2 ⏻ (Desligar/ligar)

Botões numéricos

i+/Revelação de Informação/Teletexto): Apresentar informações.

(Teletexto): Apresentar informações de teletexto.

3 YouTube™ / NETFLIX / Disney+ / Prime Video / Botões coloridos

4 GUIDE7: Apresenta o guia de programas digital de TV ou o TV box de cabo*5.

REC LIST: Apresenta a lista Rec do USB HDD*6/DVR*5.

→ (Seleção de entrada): Apresenta e seleciona a fonte de entrada, etc.

✿ (Definições rápidas): Apresenta as Definições rápidas.

BACK/← HOME

5 ∠ +/- (Volume)

(Saltar)

※ (Sem som)*7

CH +/-/☐/☐: Seleciona o canal ou a página seguinte (☐) / anterior (☐).

6 AUDIO: Seleccione o som da fonte multilíngue ou som duplo (dependendo da fonte do programa).

(Configurar legendas)

HELP: Apresentar menu de Ajuda.

◀/▶/▶/||

- RECGrave o programa em visualização atualmente em USB HDD*6/DVR*5.

EXIT

7 ⏻ (Desligar/ligar): (Pode ser encontrado removendo a capa lateral)
8 BUILT-IN MIC SWITCH (Interruptor de microfone integrado): Ligue/Desligue o microfone incorporado. (Pode ser encontrado removendo a capa lateral)
9 Microfone incorporado ^348 : Para ativar o microfone incorporado, prima o botão do Microfone no telecomando e cumpra as instruções apresentadas no ecrã.
10 Sensor do telecomando / Sensor de luz / LED

*1 A luz de fundo do telecomando acenderá quando o sensor de luz detetar que a luz ambiente está baixa. A iluminação automática da luz de fundo pode ser desligada.

*2 Apenas nos modelos RMF-TX621E. Para ver o número do modelo do telecomando, abra a tampa do telecomando e veja a etiqueta no telecomando.
*3 Apenas em determinadas regiões/países/modelos de televisor/idioma.
*4 O Assistente Google ou a pesquisa por voz requer uma ligação à Internet.
*5 [Configuração da TV box de cabo] é necessária a configuração.
*6 Não disponível para Itália.
*7 O atalho de acessibilidade fica disponível ao manter ☐ (Sem som) premido.
*8 O consumo de energia aumentará quando o microfone incorporado está ativado porque está sempre em escuta.

Para mais informações, consulte o Guia de ajuda.

Instalar o televisor na parede

Utilizar o Suporte de parede opcional (SU-WL850 ou SU-WL450)\* (não fornecido)

Para os clientes:

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por si próprio.

Para os agentes e contratantes da Sony:

Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.

Informações de instalação do Suporte de parede

Para obter instruções sobre a instalação do Suporte de parede, veja a Informação de Instalação (Suporte de parede) na página do produto para o modelo do seu televisor. https://www.sony.eu/support

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este televisor, especialmente para determinar a resistência da parede para suportar o peso do televisor.
• A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.
• Só técnicos de assistência qualificados devem realizar as instalações de Suporte de parede.
• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, a incluir:

—Suporte de parede SU-WL850

—Suporte de parede SU-WL450

- Certifique-se de que utiliza os parafusos fornecidos com o Suporte de parede quando instalar o Suporte de parede no televisor. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do Suporte de parede.

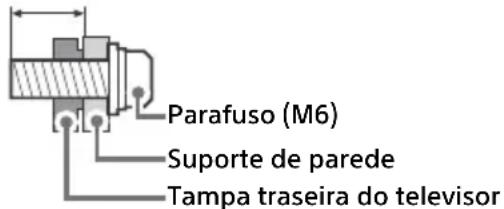

O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte de parede. A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no televisor ou fazer com que caia, etc.

10 mm - 12 mm

Parafuso (M6) Suporte de parede Tampa traseira do televisor

• Certifique-se de que armazena os parafusos não utilizados e o Suporte de mesa num local seguro até estar pronto para prender o Suporte de mesa. Mantenha os parafusos fora do alcance de crianças pequenas.
  * Apenas em determinadas regiões/países/modelos de televisor.

Resolução de problemas

Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realize os passos seguintes.

1 Reinicie o seu televisor premindo o botão de alimentação no telecomando durante cerca de cinco segundos. O televisor vai reinicia. Se o televisor não recuperar, tente desligar o cabo de alimentação e, em seguida, prima o botão de alimentação no televisor e solte-o. Espere dois minutos e ligue o cabo de alimentação.

Em alternativa, prima o botão de alimentação no televisor durante cerca de 40 segundos até o televisor se desligar.

2 Consulte o menu Ajuda carregando em HELP no telecomando.
3 Ligue o televisor à Internet e realize uma atualização de software. A Sony recomenda-o a manter o software do seu televisor atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho.
4 Visite o website de suporte da Sony (informações fornecidas no final deste manual).

Quando liga o televisor, o televisor pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no televisor.

Demora algum tempo para inicializar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar.

O telecomando não funciona.

• Substitua as pilhas.
  Esqueceu a palavra-passe do bloqueio parental.
• Digite 9999 para o PIN e, em seguida, digite o novo PIN.

Para mais informações sobre a resolução de problemas, consulte o Guia de ajuda.

Sistema do ecrã: Ecrã LCD (Visor de cristais líquidos), Retroiluminação LED

Sistema de televisão: Depende do país/área/modelos de televisor

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satélite: DVB-S/DVB-S2

Sistema de Cor: PAL/SECAM/NTSC3.58 (apenas vídeo)/NTSC4.43 (apenas vídeo)

Cobertura de canais: Depende do país/área/modelos de televisor

Analógico: UHF/VHF/Cabo

Digital: UHF/VHF/Cabo

Satélite: Frequência IF 950-2150 MHz

Saída de som: 10 W + 10 W + 10 W + 10 W + 10 W

Tecnologia sem fios

Protocolo IEEE 802.11a/b/g/n/ac

Bluetooth® Versão 4.2

Banda de frequência(s)

Gama de frequência Potência de saída
LAN sem fios (Televisor)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televisor)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (Telecomando)
2400-2483,5 MHz < 10,0 dBm

Conector de tipo F fêmea, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz,

Distribuição por um Cabo EN50494.

→ / → AV IN / S-CENTER SPEAKER IN

Entrada de vídeo/áudio (mini-tomada)

Entrada do altifalante S-centre (mini-tomada)

HDMI IN 1/2/3/4 (HDCP 2.3-compatível)

Vídeo:

4096 × 2160p (50, 60 Hz)^12, 4096 ×

2160p (24 Hz)* ^1 , 3840 × 2160p (50, 60 Hz)* ^2 ,

Consulte o Guia de ajuda online para mais detalhes.

Exceto no modo eARC

PCM linear do canal 5,1: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bits, Dolby

Audio, Dolby Atmos, DTS

Consulte o Guia de ajuda online para mais detalhes.

No modo ARC

PCM linear de dois canais: 48 kHz 16 bits,

Dolby Audio, Dolby Atmos, DTS

Tomada digital ótica (PCM linear de dois

canais: 48 kHz 16 bits, Dolby Audio, DTS)

nhura CAM (Módulo de Acesso Condicional)

Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação não são garantidas.)

Alimentação, Ficha de Produto e outros

Classe de eficiência energética ^4

XR-85X9xJ: A

XR-75X9xJ: A

XR-65X9xJ: B

Dimensões do ecrã (medido diagonalmente) (Aprox.)

XR-85X9xJ: 214,8 cm / 85 polegadas

XR-75X9xJ: 189,3 cm / 75 polegadas

XR-65X9xJ: 163,9 cm / 65 polegadas

Consumo de energia ^*7

No modo [Standard]

XR-85X9xJ: 221 W

XR-75X9xJ: 206 W

XR-65X9xJ: 173 W

XR-85X9xJ: 0,50 W (35 W no modo de atualização do EPG/software)

XR-75X9xJ: 0,50 W (33 W no modo de atualização do EPG/software)

XR-65X9xJ: 0,50 W (34 W no modo de atualização do EPG/software)

Resolução do ecrã (horizontal × vertical) (pixéis) 3840 × 2160

Potência nominal

500 mA (para USB 1/2), 900 mA (para USB 3)

Dimensões (Aprox.) (larg. × alt. × prof.) (cm)

com suporte de fixação para mesas Posição normal:

XR-85X9xJ: 188,8 × 109,8 × 45,0

XR-75X9xJ: 166,7 × 97,4 × 39,0

XR-65X9xJ: 144,3 × 84,8 × 33,8

Posição estreita:

XR-85X9xJ: 188,8 × 111,0 × 45,0

XR-75X9xJ: 166,7 × 98,5 × 39,0

Posição da barra de som:

XR-85X9xJ: 188,8 × 115,8 × 45,0

XR-75X9xJ: 166,7 × 103,4 × 39,0

XR-65X9xJ: 144,3 × 90,8 × 33,8

sem suporte de fixação para mesas

XR-85X9xJ: 188,8 × 108,6 × 6,1

XR-75X9xJ: 166,7 × 96,1 × 6,1

XR-65X9xJ: 144,3 × 83,5 × 6,6

Largura do suporte (Aprox.) (cm)

Posição normal:

XR-85X9xJ: 188,7

XR-75X9xJ: 166,6

XR-65X9xJ: 144,2

Posição estreita:

XR-85X9xJ / 75X9xJ: 61,0

Posição da barra de som:

XR-85X9xJ: 188,7

XR-75X9xJ: 166,6

XR-65X9xJ: 144,2

Peso (Aprox.) (kg)

com suporte de fixação para mesas

XR-85X9xJ: 51,2

XR-75X9xJ: 39,1

XR-65X9xJ: 28,5

sem suporte de fixação para mesas

XR-85X9xJ: 48,7

XR-75X9xJ: 36,8

XR-65X9xJ: 27,5

Outros

Acessórios opcionais

Suporte de parede: SU-WL850 (Apenas nos modelos XR-75X9xJ / 65X9xJ)

Suporte de parede: SU-WL450

Temperatura de operação: 0 °C – 40 °C

Humidade operacional: 10 % – 80 % HR (não condensada)

*1 Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolução é mostrada em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2].

*2 Consulte o menu no ecrã para definir [Formato de sinal HDMI].

*3 Consulte o Guia de ajuda online para mais detalhes.

*4 Apenas HDMI IN 3 & 4. Utilize o cabo HDMI de velocidade ultrarrápida para estabelecer a ligação.

*5 Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do televisor para o seu sistema de áudio.

*6 Função não disponível em Itália.

*7 Esta informação é para a UE e outros países cujos regulamentos relevantes são baseados no regulamento de rotulagem de energia da UE.

*8 Consumo de energia em kWh por ano, com base no consumo de energia verificado com o televisor a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o televisor é utilizado.

*9 A energia em modo de espera (standby) especificada é atingida depois de o televisor concluir os processos internos necessários.

*10 O consumo de energia em modo de espera (standby) irá aumentar quando o televisor estiver ligado à rede.

Nota

• A disponibilidade dos acessórios opcionais depende dos países/região/modelo de televisor/stock.
• O design e as características técnicas estão sujeitas a alteração sem aviso prévio.
• Podem ser necessárias subscrições para serviços e aplicações, e podem ser aplicados termos adicionais, condições e/ou taxas ao utilizar o Assistente Google.
• A ficha de informação do produto neste Manual refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulte o Website de (UE) 2019/2013 para obter informação adicional.

Aviso para a função de televisão digital

- A Televisão Digital (DVB terrestre, satélite e cabo), serviços interativos e funções de rede, podem não estar disponíveis em todos os países e áreas. Algumas funções podem não ser permitidas ou podem não funcionar corretamente com alguns fornecedores e ambientes de rede. Alguns fornecedores de serviço de Televisão podem cobrar uma taxa pelos seus serviços.

- Este televisor suporta transmissão digital utilizando codecs MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a compatibilidade com todos os sinais do operador/serviço, que pode mudar com o tempo, não pode ser garantida.

Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registradas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e o símbolo duplo D são marcas da Dolby Laboratories Licensing Corporation. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais não publicados. Copyright © 1992-2020 Dolby Laboratories. Todos os direitos reservados.
• Gracenote, o logótipo Gracenote, o logo "Powered by Gracenote" são marcas comerciais registadas ou marcas comerciais da Gracenote, Inc. nos Estados Unidos e/ou noutros países.
• Google TV e logótipos relacionados são marcas comerciais da Google LLC.
• Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, Digital Surround e o logótipo DTS são marcas comerciais registadas ou marcas comerciais da DTS, Inc. nos Estados Unidos e/ou noutros país. © 2020 DTS, Inc. TODOS OS DIREITOS RESERVADOS.

• Netflix é uma marca registada da Netflix, Inc.

• DiSEqC™ é uma marca comercial da EUTELSAT. Este televisor suporta DiSEqC 1.0. Este televisor não se destina ao controlo de antenas motorizadas.

• TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros países.
• Todas as outras marcas registadas são propriedade dos seus respetivos proprietários.

Número de Registro do Produto (REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2013)

XR-85X95J (527154), XR-75X95J (527151), XR-65X95J (527140).
