MANUAL DE UTILIZADOR 32LW341H LG

Segurança e Referência

LED TV*

* A TV LG LED aplica luzes de fundo LED ao ecrã LCD.

Leia este manual com atenção antes de utilizar o dispositivo e guarde-o para futura referência.

Instruções de segurança

Leia atentamente estas precauções de segurança antes de utilizar o produto.

AVISO

Não coloque a TV nem o controlo remoto nos seguintes ambientes:

• Um local exposto à luz directa do sol
• Um local com humidade elevada, como p. ex. uma casa de banho
- Próximo de fontes de calor como p. ex. fornos e outros aparelhos que emitam calor
- Próximo de balcões de cozinha ou humidificadores, onde possam facilmente ficar expostos a vapor ou óleo
• Uma área exposta à chuva ou ao vento
- Próximo de recipientes com água, como p. ex. jarras

Caso contrário, isto poderá provocar um incêndio, choque eléctrico, avaria ou deformações no produto.

Não coloque o produto onde possa ficar exposto ao pó. Isto pode provocar perigo de incêndio.

A tomada de parede é o dispositivo de desconexão. A tomada tem de estar sempre operacional e disponível.

Não toque na tomada com as mãos molhadas. Além disso, se o pino do cabo estiver húmido ou coberto com poeira, seque a tomada por completo ou limpe a poeira. Pode sofrer um choque eléctrico devido ao excesso de humidade.

Certifique-se de que liga o cabo de alimentação à corrente de terra. (Excepto dispositivo que não estejam ligados à terra.) Pode sofrer um choque eléctrico ou ferimentos.

Fixe totalmente o cabo de alimentação. Se o cabo de alimentação não ficar totalmente fixo, isto poderá provocar um incêndio.

Certifique-se de que o cabo de alimentação não entra em contacto com objectos quentes, como p. ex. um aquecedor. Isto poderá provocar um incêndio ou risco de choque eléctrico.

Não coloque um objecto pesado ou o próprio produto em cima de cabos de alimentação. Caso contrário, poderá provocar um incêndio ou um choque eléctrico.

Dobre o cabo da antena dentro e fora do edifício para evitar a entrada da chuva. Isto poderá resultar em danos provocados pela água dentro do produto e pode provocar um choque eléctrico.

Ao montar uma TV na parede, não a instale pendurando cabos de alimentação ou de sinal na parte de trás da TV. Isto poderá provocar um incêndio ou um choque eléctrico.

Não ligue demasiados aparelhos eléctricos num único bloco de tomadas eléctricas. Caso contrário, isto poderá provocar um incêndio devido ao sobreaquecimento.

Não deixe cair o produto nem deixe que este caia acidentalmente ao ligar aparelhos externos. Caso contrário, poderá provocar ferimentos ou danos do produto.

Mantenha o material dissecador da embalagem ou a película de vinil fora do alcance das crianças. O material dissecador é nocivo se for ingerido. Em caso de ingestão acidental, deve-se forçar o paciente a vomitar e, de seguida, dirigir-se ao hospital mais próximo. Além disso, a película de vinil pode provocar asfixia. Mantenha-a fora do alcance das crianças.

Não deixe os seus filhos treparem ou agarrarem-se à TV.

Caso contrário, a TV pode cair, provocando ferimentos graves.

Elimine as pilhas usadas com cuidado para evitar que uma criança as ingira. Se uma criança ingerir pilhas usadas, leve-a imediatamente a um médico.

Não insira um condutor (tal como uma vareta metálica) numa das extremidades do cabo de alimentação se a outra extremidade estiver ligada ao terminal de entrada na parede. Não deve também tocar no cabo de alimentação depois de o ligar ao terminal de entrada na parede. Pode sofrer um choque eléctrico. (Dependendo do modelo)

Não coloque nem guarde substâncias inflamáveis perto do produto. Existe um risco de explosão ou incêndio devido a um manuseamento negligente das substâncias inflamáveis.

Não deixe cair objectos metálicos como p. ex. moedas, ganchos de cabelo, varetas ou arames para dentro do produto, nem objectos inflamáveis como p. ex. papel ou fósforos. As crianças têm de prestar uma atenção especial. Existe o perigo de choque eléctrico, incêndio ou ferimentos. Se deixar cair um objecto estranho dentro do produto, desligue o cabo de alimentação e entre em contacto com o centro de assistência.

Não pulverize água no produto nem o esfregue com uma substância inflamável (diluente ou benzeno). Se o fizer, poderá dar origem a incêndios ou choques eléctricos.

Evite que o produto sofra choques de impactos, a queda de objectos para dentro do produto, nem bata no ecrã com nada.

Pode sofrer ferimentos ou o produto pode ficar danificado.

Nunca toque neste produto nem na antena durante um trovão ou relâmpagos. Pode sofrer um choque eléctrico.

Nunca toque na tomada da parede em caso de fuga de gás. Neste caso, deve abrir as janelas e garantir uma ventilação suficiente. Uma faísca pode dar origem a um incêndio ou queimaduras.

Não desmontar, reparar ou modificar o produto sem ajuda de um especialista. Se o fizer, poderá dar origem a incêndios ou choques eléctricos. Contacte o centro de assistência para qualquer verificação, calibração ou reparação.

Se ocorrer uma das seguintes situações, desligue o produto imediatamente da tomada e entre em contacto com o seu serviço de assistência local.

• O produto sofre um choque de impacto

• O produto ficou danificado

- Objectos estranhos entraram no produto

- O produto deita fumo ou tem um cheiro estranho Isto poderá provocar um incêndio ou um choque eléctrico.

Se não utilizar o produto durante um longo período de tempo, desligue a ficha da tomada. A acumulação de pó pode provocar um incêndio ou a deterioração do isolamento pode provocar fugas eléctricas, choques eléctricos ou incêndios.

O aparelho não deve ser exposto a gotas ou salpicos e não devem ser colocados objectos com líquidos, tal como vasos, em cima do aparelho.

Não instale o produto numa parede, caso corra o risco de ficar exposto a óleo ou fumo gorduroso. Isto poderá danificar o produto e provocar a respectiva queda.

Se entrar água ou qualquer outra substância estranha no produto (transformador CA, cabo de alimentação, TV), desligue o cabo de alimentação e contacte de imediato o centro de assistência. Caso contrário, poderá provocar um incêndio ou um choque eléctrico.

Utilize apenas transformadores CA e cabos de alimentação autorizados e aprovados pela LG Electronics. Caso contrário, isto poderá provocar um incêndio, choque eléctrico, avaria ou deformações no produto.

Nunca desmonte o transformador CA nem o cabo de alimentação. Isto poderá provocar um incêndio ou um choque eléctrico.

Tenha cuidado ao manusear o adaptador, de forma a prevenir choques externos no mesmo. Um choque externo pode danificar o adaptador.

Certifique-se de que o cabo de alimentação está corretamente ligado à tomada de alimentação da TV. (Dependendo do modelo)

ATENÇÃO

Instale o produto num local que não esteja exposto a ondas de rádio.

Deve garantir uma distância satisfatória entre uma antena exterior e as linhas eléctricas para evitar que a antena toque nestas, mesmo se cair. Isto pode provocar um choque eléctrico.

Não instale o produto em locais como p. ex. prateleiras instáveis ou superfícies inclinadas. Deve evitar também locais sujeitos a vibração ou sem suporte suficiente.

Caso contrário, o produto pode cair ou virar-se, provocando ferimentos ou danos no produto.

Se instalar a TV numa base, pode ter de tomar medidas para evitar que o produto se vire. Caso contrário, o produto pode cair, provocando ferimentos graves.

Se quiser montar o produto numa parede, monte a interface de montagem VESA padrão (peças opcionais) na parte de trás do produto. Se instalar a TV com o suporte de montagem da parede (peças opcionais), deve fixá-lo cuidadosamente de modo a não cair.

Deve utilizar exclusivamente acessórios/fixações especificados pelo fabricante.

Consulte um técnico especializado para instalar a antena. Isto poderá provocar um incêndio ou risco de choque eléctrico.

Recomendamos manter uma distância mínima equivalente a 2-7x ao tamanho diagonal do ecrã para ver TV. Se vir TV durante longos períodos de tempo, a sua visão pode ficar desfocada.

Utilize apenas os tipos de pilhas especificadas. Pode provocar danos no controlo remoto.

Não misture pilhas novas com usadas. Pode provocar sobreaquecimento e fuga nas baterias.

As pilhas não devem ser expostas a um calor excessivo. Mantenha-as longe da luz solar directa, lareiras e aquecedores eléctricos.

NÃO coloque pilhas não recarregáveis no carregador.

Certifique-se de que não existem objectos entre o controlo remoto e o respectivo sensor.

O sinal do controlo remoto pode sofre perturbações devido à luz do sol ou outras fontes de luz fortes. Neste caso, escureça a divisão.

Ao ligar dispositivos externos, como p. ex. consolas de jogos de vídeo, certifique-se de que os cabos de ligação têm comprimento suficiente. Caso contrário, o produto pode cair, provocando ferimentos ou danos no produto.

Não ligue/desligue o produto retirando/colocando a ficha da tomada. (Não utilize a ficha eléctrica como interruptor.) Isto poderá provocar danos mecânicos ou choques eléctricos.

Siga as seguintes instruções de instalação para evitar o sobreaquecimento do produto.

• A distância entre o produto e a parede deve ser superior a 10 cm.
- Não instale o produto num local sem ventilação (p. ex. numa prateleira ou num armário).
- Não instale o produto em cima de alcatifas ou almofadas.
- Certifique-se de que ventilação não fica obstruída por uma toalha ou uma cortina.

Caso contrário, isto poderá provocar um incêndio.

Tenha cuidado para não tocar nas aberturas de ventilação quando assistir a televisão durante períodos prolongados, uma vez que estas podem aquecer. Isto não afecta o funcionamento ou o desempenho do produto.

Deve verificar periodicamente o cabo do seu aparelho. Se parecer estar danificado ou deteriorado, deve desligá-lo, deixar de utilizar o aparelho e dirigir-se a um técnico de assistência autorizado para o substituir por um cabo idêntico.

Evite a acumulação de pó nos pinos da ficha ou na tomada. Isto pode provocar perigo de incêndio.

Proteja o cabo de alimentação contra danos físicos ou mecânicos, como ser torcido, dobrado, comprimido, entalado numa porta ou pisado. Preste atenção às fichas, às tomadas eléctricas e ao ponto em que o cabo sai do aparelho.

Não exerça uma pressão forte sobre o painel com uma mão ou um objecto afiado, como p. ex. um prego, lápis ou caneta, nem faça riscos.

Evite tocar no ecrã ou manter os dedos em contacto com o ecrã durante longos períodos de tempo. Ao fazê-lo pode produzir alguns efeitos de distorção temporários no ecrã.

Quando limpar o produto e respectivos componentes, desligue primeiro a ficha da tomada e limpe-o com um pano suave. Se exercer uma pressão forte, pode riscar ou descolorar o aparelho. Não pulverize água nem limpe com um pano molhado. Nunca utilize limpa-vidros, abrilhantadores industriais ou para automóveis, abrasivos ou cera, benzeno, álcool, etc., ou outros materiais que possam danificar o produto e o respectivo painel.

Caso contrário, isto poderá provocar um incêndio, choque eléctrico ou danos no produto (deformação, corrosão ou fracturas).

Se o aparelho estiver ligado à tomada de parede, este não se desliga da fonte de alimentação CA mesmo que desligue o aparelho através do interruptor.

Pegue na ficha para desligar o cabo.

Se os fios dentro do cabo de alimentação estiverem desligado, isto poderá provocar um incêndio.

Ao mudar o produto de sítio, deve desligar primeiro a alimentação. Depois, desligue os cabos de alimentação, os cabos da antena e todos os cabos de ligação.

A TV ou o cabo de alimentação podem ficar danificados, podendo provocar um risco de incêndio ou um choque eléctrico.

Ao desembalar ou mudar o produto de sítio, deve trabalhar em conjunto com outra pessoa porque o produto é pesado. Caso contrário, poderá provocar ferimentos.

Para reparações, contacte a assistência técnica qualificada. É necessária a reparação se o aparelho sofreu quaisquer danos, tais como danos no cabo de alimentação ou na ficha de ligação, em caso de derrame de líquidos ou queda de objectos sobre o aparelho, se este foi exposto à chuva ou humidade, se não funcionar correctamente ou se tiver caído ao chão.

Se verificar que o equipamento está frio, pode ocorrer uma ligeira oscilação quando for ligado. Isto é normal, não há nada de errado com o equipamento.

Este painel é um produto avançado que contém milhões de píxeis. Poderá ver pequenos pontos pretos e/ou pontos coloridos (vermelhos, azuis ou verdes) do tamanho de 1 ppm no painel. Isto não significa que o produto esteja avariado nem afecta o desempenho nem a fiabilidade do produto.

Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso.

O painel pode apresentar uma luminosidade ou uma cor diferente em função da sua posição de visualização (esquerda/direita/cima/baixo). Este fenómeno deve-se às características do painel. Não tem a ver com o desempenho do produto nem significa uma avaria.

A apresentação de uma imagem fixa durante um período de tempo prolongado pode causar fixação de imagem. Evite a apresentação de uma imagem fixa no ecrã da TV durante um período de tempo prolongado.

Som gerado

Estalidos: os estalidos que pode ouvir ao ver ou desligar a TV são gerados pela contracção termoplástica, resultante da temperatura e da humidade. Este ruído é comum em produtos que exijam uma deformação térmica. Zumbido no circuito eléctrico/painel: um circuito de comutação de alta velocidade, responsável por fornecer uma grande quantidade de corrente para colocar um produto em funcionamento, gera um ruído de baixo nível. Varia em função do produto. O som que é gerado não afecta o desempenho nem a fiabilidade do produto.

Não utilize aparelhos eléctricos de alta tensão junto à TV (p. ex., um mata-moscas elétrico).

Preparação

NOTA

• A imagem indicada pode diferir da sua TV.
- A OSD (On Screen Display - Visualização no ecrã) da sua TV pode ser um pouco diferente da apresentada neste manual.
- Os menus e opções disponíveis podem ser diferentes da fonte de entrada ou do modelo de produto que está a utilizar.
- Poderão ser adicionadas novas funcionalidades a esta TV no futuro.
- Os itens fornecidos com o produto podem ser diferentes consoante o modelo.
- As especificações do produto ou os conteúdos deste manual podem ser alterados sem aviso prévio devido à actualização das funções do produto.

- Para uma ligação optimizada, os cabos HDMI e os dispositivos USB devem ter chanfraduras com menos de 10 mm de espessura e 18 mm de largura. Utilize um cabo de extensão que suporte USB 2.0 caso o cabo USB ou memory stick USB não encaixe na porta USB da sua TV.

A B B A *A ≤ 10 mm *B ≤ 18 mm

• Utilize um cabo certificado com o logótipo HDMI incluído.
• Se não utilizar um cabo HDMI certificado, o ecrã pode não aparecer ou pode ocorrer um erro de ligação. (Tipos de cabo HDMI recomendados)

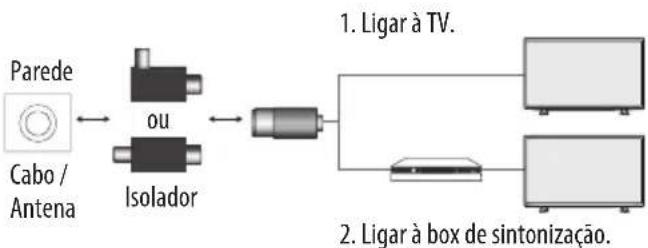

• Guia de instalação do isolador de antena (Dependendo do modelo)

- Utilize este guia para instalar a TV num local onde exista uma diferença de tensão entre a TV e o GND do sinal de antena.

» Caso exista diferença de tensão entre a TV e o GND do sinal de antena, o contacto da antena pode aquecer excessivamente, provocando um acidente.

- Pode melhorar a segurança ao ver TV se remover de forma eficiente tensão da antena da TV. Recomenda-se a montagem do isolador na parede. Se não for possível montá-lo na parede, deve montá-lo na TV. Evite desligar o isolador de antena após a instalação.

- Antes de começar, certifique-se de que a antena da TV está ligada.

- Ligue uma extremidade do isolador ao cabo/tomada de antena e a outra à TV ou à box de sintonização.

"O equipamento ligado ao esquema de ligação à terra da instalação de um edifício através da ligação principal ou através de outro equipamento ligado ao esquema de ligação à terra e a um sistema de distribuição de cabos que utilize cabo coaxial pode constituir, em determinadas circunstâncias, perigo de incêndio. Como tal, a ligação a um sistema de distribuição de cabos deve ser fornecida através de um dispositivo que proporciona isolamento elétrico abaixo de um determinado intervalo de frequência (isolador galvânico, consultar a norma EN 60728-11)."

- Ao aplicar o isolador de RF, pode ocorrer uma ligeira diminuição da sensibilidade do sinal.

ATENÇÃO

- Para garantir a segurança e a vida útil prolongada do aparelho, não utilize nenhum item pirateado.

- Quaisquer danos ou lesões decorrentes da utilização de itens pirateados não estão abrangidos pela garantia.

- Alguns modelos incluem uma película fina no ecrã e esta não deve ser removida.

- Ao fixar a TV no suporte, coloque o ecrã virado para baixo sobre uma mesa almofadada ou uma superfície plana, de forma a proteger o ecrã contra riscos.

- Certifique-se de que os parafusos estão correctamente inseridos e devidamente apertados. (Se não forem devidamente apertados, a TV pode inclinar-se para a frente depois de instalada.) Não utilize demasiada força nem aperte demasiado os parafusos. Caso contrário, o parafuso pode danificar-se e não ficar correctamente apertado.

Objectos adquiridos em separado

Os itens vendidos separadamente podem ser alterados ou modificados para melhorar a qualidade sem qualquer notificação prévia. Contacte o seu revendedor para comprar estes objectos. Estes aparelhos só funcionam com determinados modelos. O nome ou design do modelo podem ser alterados consoante a actualização das funções do produto, circunstâncias do fabricante ou políticas.

(Dependendo do modelo)

Quando deslocar ou levantar a TV, leia as seguintes instruções para impedir que esta fique riscada ou danificada e para garantir um transporte seguro independentemente do seu tipo ou tamanho.

• Recomenda-se que, quando deslocar a TV, a coloque dentro de uma caixa ou dentro da embalagem original.
• Antes de deslocar ou levantar a TV, desligue o cabo de alimentação e todos os outros cabos.
• Quando pegar na TV, deve manter o ecrã afastado de si para evitar danos.

- Segure nas partes superior e inferior da TV com firmeza. Certifique-se de que não agarra na parte transparente, nas colunas ou na área da grelha das colunas.

• Uma TV de grandes dimensões deve ser transportada, no mínimo, por 2 pessoas.
• Quando transportar a TV à mão, segure-a conforme mostrado na seguinte ilustração.

• Quando transportar a TV, não a exponha a solavancos ou vibração excessiva.
• Quando transportar a TV, mantenha-a na vertical, nunca a vire de lado nem a incline para a esquerda ou para a direita.
• Não aplique pressão excessiva que provoque dobras/curvaturas na estrutura de enquadramento, já que pode danificar o ecrã.
• Ao manusear a TV, tenha cuidado para não danificar os botões salientes.

ATENÇÃO

• Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.
• Não desloque a TV agarrando os suportes de cabos, pois estes podem partir-se, provocar ferimentos e danificar a TV.

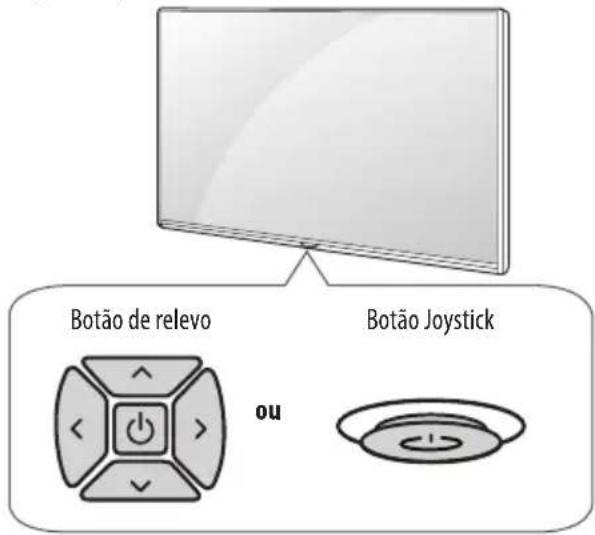

Utilizar o botão

(Dependendo do modelo)

Pode utilizar facilmente as funções da TV premindo ou movendo o botão.

NOTA

- As séries LW30 não têm funções de Joystick, mas apenas um botão Ligar/Desligar.

Botão de relevo Botão Joystick ou

Funções básicas

		Ligar (Premir)Desligar (Manter premido) ^1
		Controlo do Volume
		Controlo de programas

1 Caso o botão Menu apareça no ecrã, manter premido o botão permite-lhe sair do Menu.

Ajustar o Menu

Com a TV ligada, prima o botão cuma vez. Para ajustar os Itens do menu, prima ou mova os botões.

	Desliga a alimentação.
	Apaga as apresentações no ecrã e volta à visualização de TV.
	Altera a fonte de entrada.
	Acede ao menu Definições.

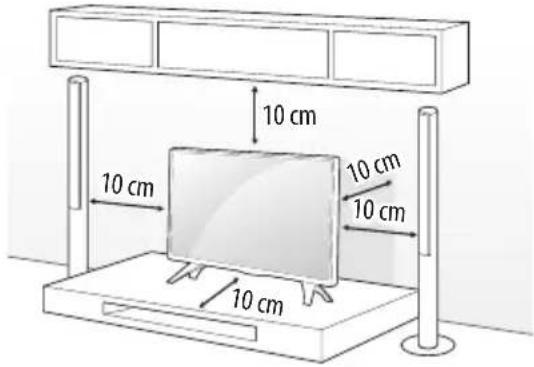

Montar numa mesa

1 Levante e incline a TV até esta ficar na posição vertical na mesa.

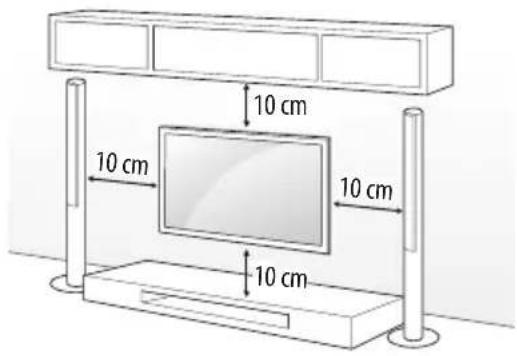

- Deixe um espaço livre de 10 cm (no mínimo) em relação à parede para uma ventilação adequada.

10 cm 10 cm 10 cm 10 cm 10 cm

2 Ligue o cabo de alimentação a uma tomada eléctrica.

ATENÇÃO

- Não coloque a TV próxima ou sobre fontes de calor, pois isto pode dar origem a um incêndio ou outros danos.

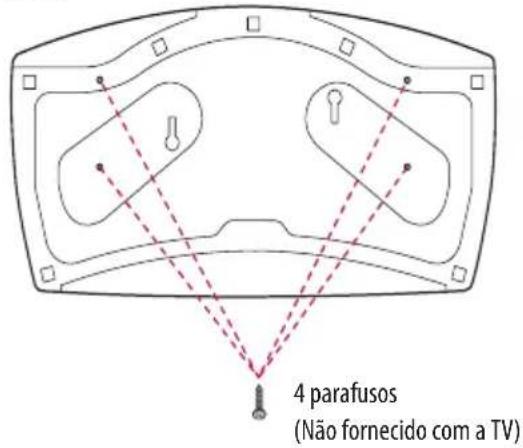

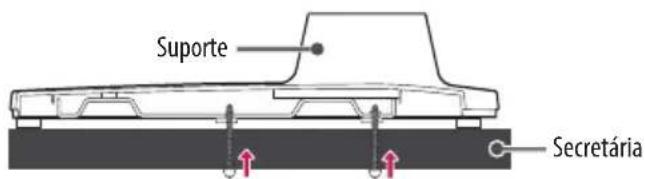

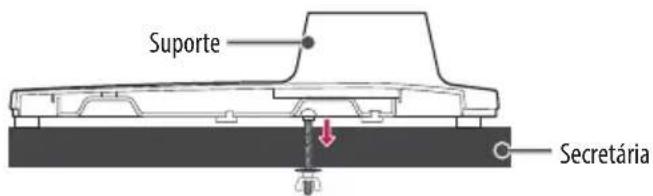

Colocar a TV numa secretária

(Esta função não está disponível para todos os modelos.)

A TV deve ser fixada a uma secretária, de modo a não poder ser puxada para a frente/ou para trás, podendo causar ferimentos ou ficar danificada.

Tipo A)

4 parafusos (Não fornecido com a TV)

Suporte Secretária

NOTA

- Parafuso : M5 x L (*L: Profundidade da mesa + 8-10 mm) Ex.: Profundidade da mesa: 15 mm, Parafuso: M5 x L25

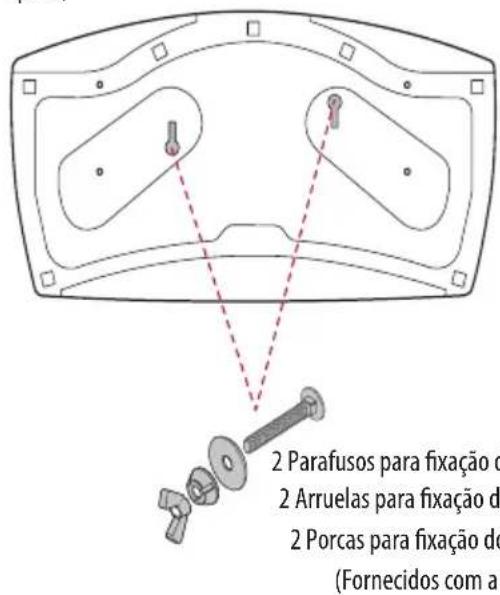

Tipo B)

2 Parafusos para fixação d 2 Arruelas para fixação d 2 Porcas para fixação do (Fornecidos com a

Suporte Secretária

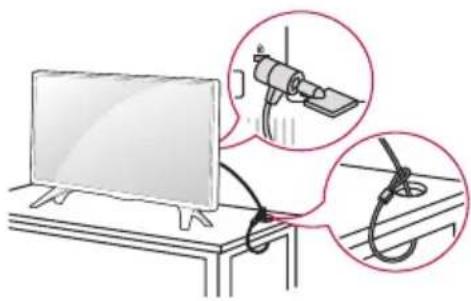

Utilizar o sistema de segurança kensington

(Esta função não está disponível vel em todos os modelos.)

• A imagem indicada pode diferir do seu televisor.

O conector do sistema de segurança Kensington está localizado na parte posterior da TV. Para mais informações sobre a sua instalação e utilização, consulte o manual fornecido com o sistema de segurança Kensington ou visite http://www.kensington.com. Ligue o cabo do sistema de segurança Kensington entre a TV e uma mesa.

Fixar a TV numa parede

(Esta função não está disponível para todos os modelos.)

1 Introduza e aperte os parafusos com olhal ou os suportes e parafusos da TV na parte de trás da TV.

- Se estiverem introduzidos parafusos no lugar dos parafusos com olhal, retire primeiro os parafusos.

2 Monte os suportes de parede com os parafusos na parede. Faça corresponder a localização do suporte de parede com os parafusos com olhal na parte de trás da TV.

3 Aperte firmemente os parafusos com olhal aos suportes de parede com uma corda resistente. Mantenha a corda numa posição horizontal em relação à superfície plana.

ATENÇÃO

- Não deixe que as crianças trepem ou se pendurem na TV.

NOTA

- Utilize uma plataforma ou um armário suficientemente forte e grande para suportar adequadamente a TV.

- Suporte, parafusos e cordéis não estão incluídos. Pode obter acessórios adicionais através do seu fornecedor.

Ajustar o ângulo da TV para se adequar à sua perspectiva

(Esta função não está disponível para todos os modelos.)

Rode 20 graus para a esquerda ou para a direita e ajuste o ângulo da TV de acordo com a sua preferência.

20°20°

ATENÇÃO

- Ao ajustar o ângulo do produto, tenha cuidado com os dedos. - Se os dedos ou as mãos ficarem presos, isto pode provocar ferimentos. Se o produto estiver demasiado inclinado, pode cair e provocar danos ou ferimentos.

Montar na parede

Fixe cuidadosamente um suporte de montagem na parede opcional na parte de trás da TV e monte o suporte numa parede sólida perpendicular ao chão. Quando montar a TV noutros materiais de construção, consulte pessoal qualificado. A LG recomenda que a montagem na parede seja executada por um profissional qualificado. Recomendamos a utilização do suporte de montagem na parede da LG. O suporte de montagem na parede da LG permite uma ligação fácil dos cabos. Se não utilizar o suporte de montagem na parede da LG, utilize um suporte de montagem na parede no qual o aparelho fique bem seguro à parede, tendo espaço suficiente para permitir a ligação de dispositivos externos. Em primeiro lugar, ligue os cabos e, depois, instale o suporte.

10 cm 10 cm 10 cm 10 cm

Certifique-se de que utiliza parafusos e suportes para a parede que cumpram a norma VESA. As dimensões padrão dos kits de montagem na parede são descritas na tabela seguinte.

Objectos adquiridos em separado (Suporte de montagem na parede)

Modelo	32LW30**43LW31**32/43LW34**32/43LW54**	49LW31**49/55LW34*49/55LW54**
VESA (A x B) (mm) 200 x 200 300 x 300
Parafuso padrão M6 M6
Número de parafusos 4 4
Suporte de montagem na parede	LSW240BMSW240	LSW350BMSW240
Modelo 24LW34** 28LW34**
VESA (A x B) (mm) 75 x 75	100 x 100
Parafuso padrão M4 X L10	M4 X L10
Número de parafusos 4 4
Suporte de montagem na parede	LSW140B LSW140B

A B

ATENÇÃO

- Retire o suporte antes de instalar a TV num sistema de montagem na parede seguindo os passos para montar a base no sentido inverso.

NOTA

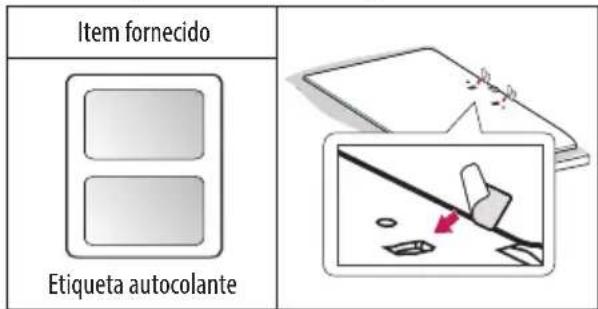

- Quando instalar o suporte de montagem na parede, utilize a etiqueta autocolante fornecida. A etiqueta autocolante protege a abertura contra a acumulação de pó e sujidade. (Apenas quando o item com a seguinte forma for fornecido)

Item fornecido Etiqueta autocolante

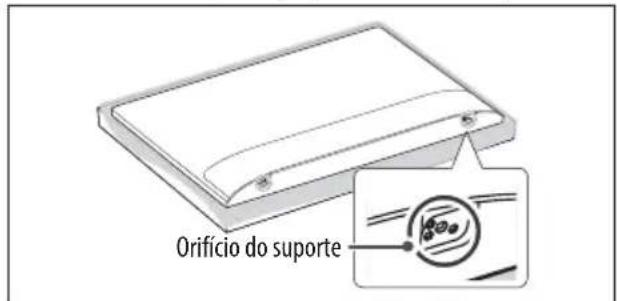

- Quando instalar o suporte de montagem na parede, recomenda-se a utilização da etiqueta adesiva para evitar a entrada de pó e insetos no orifício do suporte. (Dependendo do modelo)

Orifício do suporte

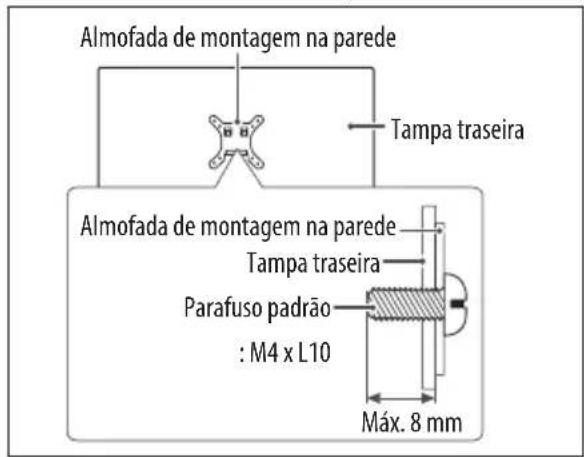

- 0 comprimento do parafuso da superfície exterior da tampa traseira deverá ser inferior a 8 mm. (Apenas LW341C)

Almofada de montagem na parede Tampa traseira Almofada de montagem na parede Tampa traseira Parafuso padrão : M4 x L10 Máx. 8 mm

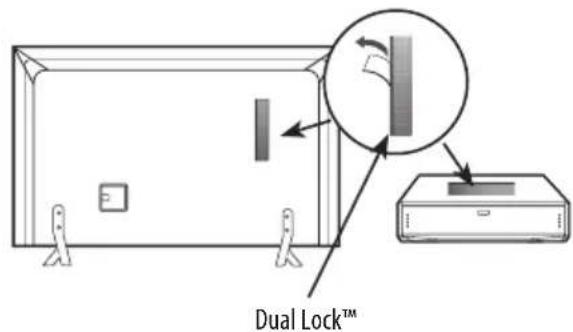

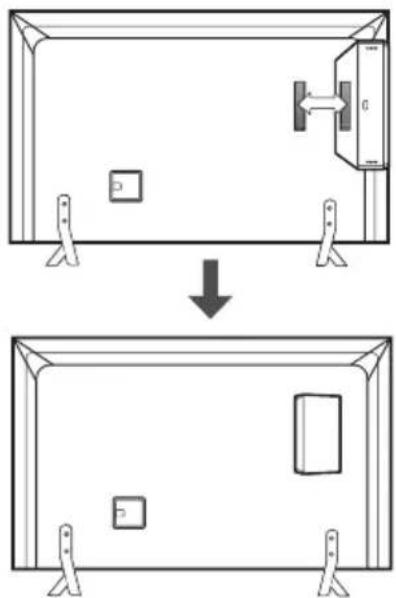

Como utilizar o Dual Lock™ (Bloqueio duplo™)

(Apenas quando o item com a seguinte forma for fornecido)

(Excepto nos 32LW30**)

(Esta função não está disponível para todos os modelos.)

Fixe a box na TV e utilize-a quando quiser.

1 Depois de remover a película de protecção do Dual Lock™ (Bloqueio duplo™), cole-o na TV e na box conforme indicado.

2 Para fixar a box na TV, junte e pressione as tiras de velcro uma contra a outra.

• Certifique-se de que não existem substâncias estranhas na superfície do produto e coloque o Dual Lock™ (Bloqueio duplo™) correctamente.
• Antes de fixar a box na TV, deixe o Dual Lock™ (Bloqueio duplo™) secar, pelo menos, durante três dias.

Ligações (notificações)

Ligue vários dispositivos externos à TV e mude os modos de entrada para seleccionar um dispositivo externo. Para mais informações sobre a ligação de dispositivos externos, consulte o manual fornecido com cada dispositivo.

Os dispositivos externos disponíveis são: receptores HD, leitores de DVD, videogravadores, sistemas de áudio, dispositivos de armazenamento USB, PC, dispositivos de jogos e outros dispositivos externos.

NOTA

• A ligação do dispositivo externo pode ser diferente da do modelo.
• Ligue dispositivos externos à TV independentemente da ordem da porta da TV.
• Se gravar um programa de televisão num gravador de DVD ou num videogravador, não se esqueça de ligar o cabo do de entrada do sinal de TV à TV através do gravador de DVD ou do videogravador. Para mais informações sobre a gravação, consulte o manual fornecido com o dispositivo ligado.
• Consulte o manual do equipamento externo sobre instruções de funcionamento.
• Se ligar um dispositivo de jogos à TV, utilize o cabo fornecido com o dispositivo de jogos.
• No modo PC, poderá ser produzido um ruído associado à resolução, padrão vertical, contraste ou luminosidade. Se se verificar ruído, altere a saída do PC para outra resolução, altere a frequência de actualização para outra frequência ou ajuste a luminosidade e o contraste no menu IMAGEM até a imagem ficar nítida.
• No modo PC, algumas definições de resolução podem não funcionar correctamente, dependendo da placa gráfica.

Ligação da antena

Ligue a TV a uma tomada de antena de parede com um cabo RF (75 Ω).

• Utilize um separador de sinal se quiser utilizar mais de 2 TVs.
- Se a qualidade de imagem for fraca, instale um amplificador de sinal para melhorar a qualidade de imagem.
- Se a qualidade de imagem for fraca mesmo que tenha uma antena ligada, tente orientar a antena para a direcção correcta.
- O cabo da antena e o conversor não são fornecidos.
- Áudio DTV suportado: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Ligação à antena parabólica

(Apenas para modelos Satélite)

Ligue a TV a uma antena parabólica ou uma tomada de satélite com um cabo RF para satélite (75 Ω).

Ligação do adaptador

(Dependendo do modelo)

ATENÇÃO

- Certifique-se de que liga a TV ao transformador CC antes de ligar a ficha da TV a uma tomada eléctrica.

Ligação do módulo CI

(Dependendo do modelo)

Visualizar os serviços encriptados (pagos) no modo de TV digital.

• Verifique se o módulo CI está inserido na ranhura de cartão PCMCIA no sentido correcto. Se o módulo não estiver inserido correctamente, pode danificar a TV e a ranhura de cartões PCMCIA.
• Se a TV não exibir qualquer vídeo e áudio com o CAM CI+ ligado, contacte o Operador de Serviços de satélite/por cabo/ terrestres.

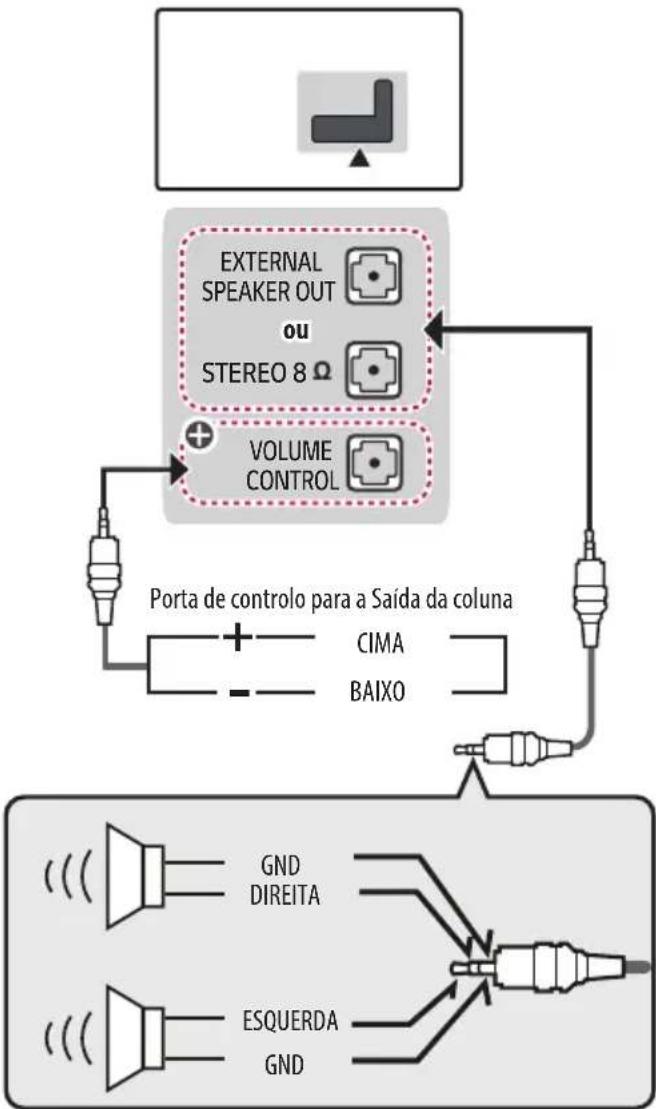

Configuração da saída dos altifalantes

(Dependendo do modelo)

: Dependendo do modelo

NOTA

• Utilize apenas com a ficha estéreo tripolar de 3,5 mm.
- Não ligue os seus auscultadores ou auriculares à porta para ligar um altifalante externo.

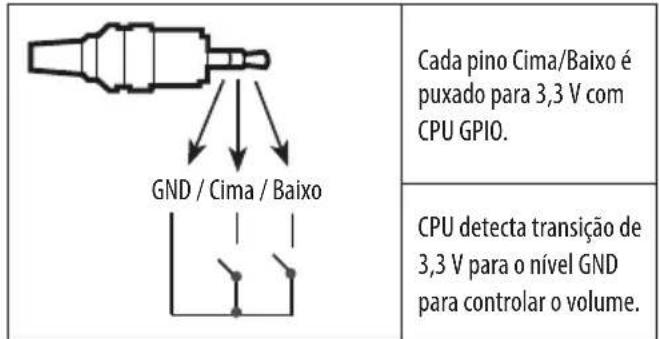

Método da porta de controlo de volume

(Dependendo do modelo)

- Especificações do cabo

Cada pino Cima/Baixo é puxado para 3,3 V com CPU GPIO. CPU detecta transição de 3,3 V para o nível GND para controlar o volume.

Configuração de rede

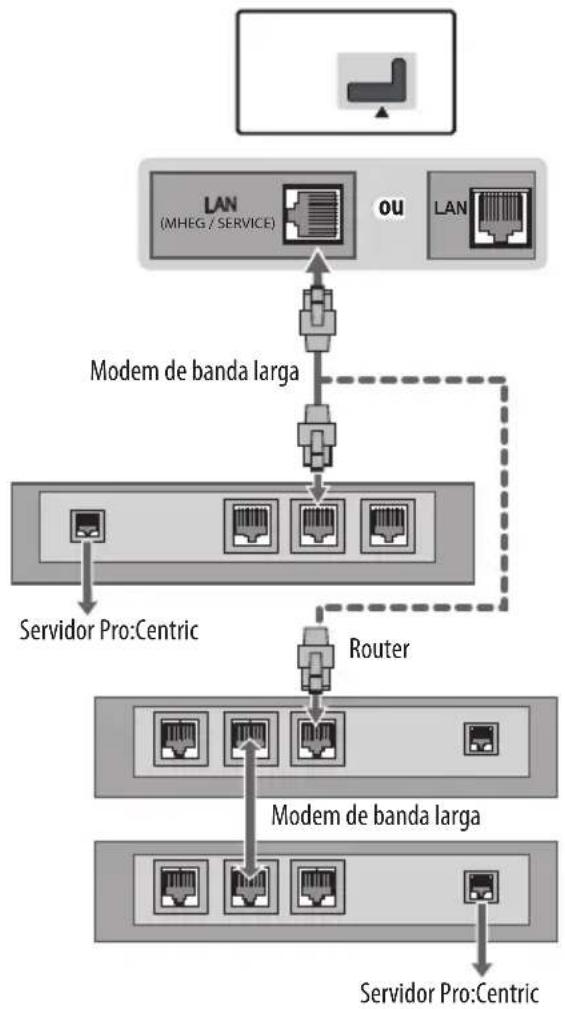

Ligação de rede com fios

(Dependendo do modelo)

Esta TV pode ser ligada a uma servidor Pro:Centric através da porta LAN. Após efectuar a ligação física, a TV tem de ser configurada para comunicação de rede. Ligue a porta LAN do modem ou router do servidor Pro:Centric à porta LAN da TV.

ATENÇÃO

• Não ligue um cabo de telefone modular à porta LAN.
• Uma vez que existem vários métodos de ligação, siga as especificações do seu fornecedor de telecomunicações ou fornecedor de serviços de Internet.

Outras ligações

Ligue a TV a dispositivos externos. Para a melhor qualidade de imagem e áudio, ligue o dispositivo externo e a TV com o cabo HDMI. Alguns cabos separados não são fornecidos.

Controlo remoto

As descrições deste manual baseiam-se nos botões do controlo remoto. Leia cuidadosamente este manual e utilize correctamente a TV.

Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (1,5 V AAA) fazendo corresponder as extremidades e com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias. Para remover as pilhas, execute as acções de instalação pela ordem inversa.

Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV.

(Dependendo do modelo)

A B

A

(ALIMENTAÇÃO) Liga ou desliga a TV.

TV/RAD 📄 telediona os canais de rádio, televisão e programa DTV.

SUBTITLE Remarca a legenda preferencial no modo digital.

1 ADo premir o botão AD, a função de descrições de áudio é activada. (Dependendo do modelo)

1 AV MODE Seleciona o modo AV. (Dependendo do modelo)

1 RAT dimensiona imagem.

(Dependendo do modelo)

+Δ-Ajusta o nível de volume.

FAV Acede à lista de programas favoritos.

GUIDE Mostra o manual do programa.

2 (SEM SOM), MUTE Silencia todos os sons. (Dependendo do modelo)

^P∨ Percorre os programas gravados.

^PAGE ∨ Desloca-se para o ecrã anterior ou seguinte.

Botões de teletexto (☐ TEXT, 1.000) e botões são utilizados para teletexto.

3 (INÍCIO) Ace de aos menus Início. (Dependendo do modelo)

3 INFO ① Permite visualizar informações acerca do programa actual e ecrã. (Dependendo do modelo)

3 *Definições), SETTING Ace de ao menu Definições. (Dependendo do modelo)

Botões de navegação (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções.

- ORelecciona menus ou opções e confirma as introduções do utilizador.

3 BACK, ➕ BACK Regressa ao nível anterior. (Dependendo do modelo)

EXIT Apaga as apresentações no ecrã e volta à visualização de TV.

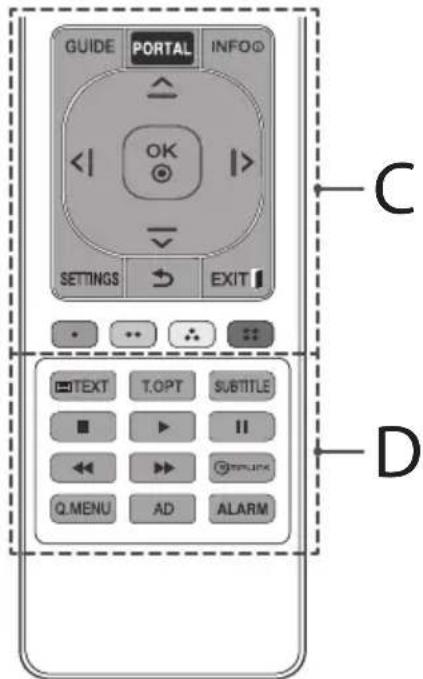

D

4 INFO Permite visualizar informações acerca do programa actual e ecrã. (Dependendo do modelo)

4 SIMPLINK Acede aos aparelhos AV ligados com um cabo HDMI através de HDMI-CEC. Abre o menu SIMPLINK. (Dependendo do modelo)

4 ● REC/* Inicia a gravação e apresenta o menu de gravação. (Dependendo do modelo)

4 ADo premir o botão AD, a função de descrições de áudio é activada. (Dependendo do modelo)

Botões de controlo (■, ▶, Ⅱ, ◀, ▶) Controles de conteúdo de mídia.

Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus.

(●: Vermelho, ●: Verde, ⚙: Amarelo, 📄: Azul)

(Dependendo do modelo)

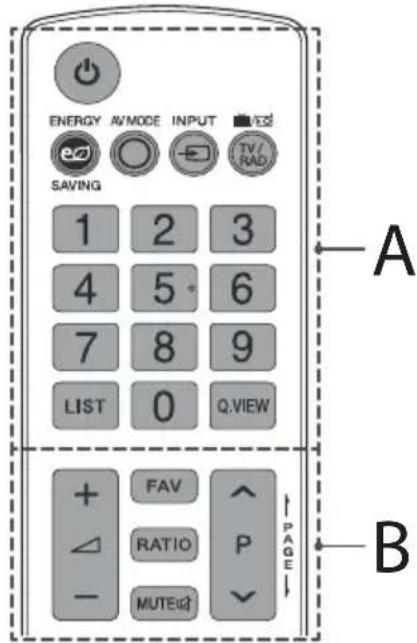

ENERGY AV/MODE INPUT SAVING 1 2 3 4 5° 6 7 8 9 LIST 0 Q.VIEW + FAV RATIO - MUTE PAGE A B

A

(ALIMENTAÇÃO) Liga ou desliga a TV.

eEN (oupançal de energia) Ajusta a luminosidade do ecrã para reduzir o consumo de energia.

○ AVENODENA o modo AV.

- INPUT Artera a fonte de entrada.

TV/RAD 📋/EO Selectiona os canais de rádio, televisão e programa DTV. Botões numéricos Para introduzir números.

LIST Acede à lista de programas gravados.

+Δ-Ajusta o nível de volume.

FAV Acede à lista de programas favoritos.

RATIO Redimensiona uma imagem.

MUTE Silencia todos os sons.

^P ∨ Percorre os programas gravados.

PAGE Desloca-se para o ecrã anterior ou seguinte.

INFO ①Permite visualizar informações acerca do programa actual e ecrã.

Botões de navegação (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções.

OK Ⓧ seleciona menus ou opções e confirma as introduções do utilizador.

SETTINGS Acede aos menus principais.

(VOLTAR) Regressa ao nível anterior.

EXIT ■ Apaga as apresentações no ecrã e volta à visualização de TV.

Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus.

(:Vermelho, :Verde; Amarelo, Azul)

D

Botões de teletexto (☐ TEXT, T.OPT) Estes botões são utilizados para teletexto.

SUBTITLE Remarca a legenda preferencial no modo digital.

Botões de controlo (■, ▶, Ⅱ, ◀, ▶) Controles de conteúdo de mídia.

SIMPLINK Acede aos aparelhos AV ligados com um cabo HDMI através de HDMI-CEC. Abre o menu SIMPLINK.

AD Ao premir o botão AD, a função de descrições de áudio é activada.

ALARM Define a função de alarme. (Dependendo do modelo)

Licenças

As licenças suportadas podem ser diferentes consoante o modelo. Para mais informações sobre as licenças, visite www.lg.com.

DOLBY. DIGITAL PLUS

Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo duplo D são marcas registadas da Dolby Laboratories.

Os termos HDMI e High-Definition Multimedia Interface, e o Logo HDMI são marcas ou marcas registradas da HDMI Licensing LLC nos Estados Unidos e em outros países.

DIVX. HD

Este é um dipositivo DivX Certified ^® que passou por testes rigorosos para garantir que ele reproduz vídeos DivX ^® .

Para reproduzir filmes DivX, registre seu dispositivo em vod.divx. com. O código de registro pode ser encontrado na seção DivX VOD do menu de configuração do seu dispositivo.

O DivX Certified ^® reproduz vídeos DivX ^® em HD de até 1080p, incluindo o conteúdo premium.

DivX ^® , DivX Certified ^® e logomarcas associadas são marcas registradas da DivX, LLC e são utilizadas sob licença.

Abrangido pelas patentes DivX 7,295,673; 7,515,710; RE45,052; e outras disponíveis em [www.divx.com/patents].

Nota de informação sobre software de código aberto

Para obter o código fonte incluído neste produto ao abrigo da GPL, LGPL, MPL e outras licenças de código aberto visite http://opensource.lge.com.

Além do código fonte, pode transferir todas as condições da licença referidas, renúncias de garantia e avisos de direitos de autor.

A LG Electronics também irá fornecer-lhe um código aberto em CD-ROM por um valor que cobre as despesas de distribuição, como os custos do suporte, envio e processamento, mediante pedido por e-mail para [e-mail]. Esta oferta é válida por 3 (três) anos a partir da data de aquisição do produto.

Resolução de problemas

A versão do software poderá ser actualizada para implementar melhorias a nível do desempenho. O cliente tem de se certificar de que o respectivo equipamento é compatível com o software da LGE. Se necessário, por favor pela LGE e fazer o upload da versão do software revisto de acordo com as orientações fornecidas pela LGE.

Não é possível controlar a TV com o controlo remoto.

• Verifique o sensor do controlo remoto no aparelho e tente novamente.
• Verifique se há algum obstáculo entre o aparelho e o controlo remoto.
• Verifique se as pilhas ainda estão boas e correctamente instaladas (⊕ com ⊕ com ).

Não é apresentada nenhuma imagem e não é ouvido nenhum som.

• Verifique se o produto está ligado.
- Verifique se o cabo de alimentação está ligado a uma tomada eléctrica.
- Verifique se há algum problema com a tomada eléctrica, ligando outros dispositivos a esta.

A TV desliga-se repentinamente.

• Verifique as definições do controlo de alimentação. A alimentação pode ter sido interrompida.
• Verifique se as funções Suspensão Autom. (Dependendo do modelo) / Temporizador / Hora desligar estão activadas nas definições de HORAS. (Dependendo do modelo)
• Verifique se a função Desligar Automaticamente (Dependendo do modelo) / Temporizador / Ativação Temporizada Desligada está activada nas definições de Temporizadores. (Dependendo do modelo)
• Se a TV estiver ligada sem sinal, esta desliga-se automaticamente após 15 minutos de inactividade.

Ao ligar ao PC (RGB/HDMI/DVI), é apresentada a mensagem "Sem sinal" ou "Formato inválido".

• Desligue/ligue a TV com o controlo remoto.
• Volte a ligar o cabo RGB/HDMI.
• Reinicie o PC com a TV ligada.

Informações de transferência de software

• Utilize estas informações para a série LW540S.

Pode transferir o software SuperSign e o manual da TV a partir do website da LG Electronics.

Tamanho do Módulo Cl1 (L x A x P) 100,0 mm x 55,0 mm x 5,0 mm
Condições ambientais	Temperatura de funcionamento 0 °C a 40 °C
	Humidade de funcionamento Menos de 80 %
	Temperatura de armazenamento -20 °C a 60 °C
	Humidade de armazenamento Menos de 85 %

Transformador CA/CC	32LW30**
	Fabricante : Lien ChangModelo : LCAP16B-E, LCAP25BFabricante : HonorModelo : ADS-45FSN-19 19040GPG,ADS-45SN-19-2 19040G
	Entrada : CA de 100 - 240 V ~ 50/60 HzSaída : CC de 19 V--- 2,1 A

(consoante o país)

	TV digital TV analógica
	Satélite Terrestre Cabo Terrestre / Cabo
Sistema de televisão DVB-S/S2*		DVB-TDVB-T2*	DVB-C	PAL/SECAM B/G, D/K, I, SECAM L
Cobertura de canais (banda) 950 ~ 2150 Mhz		VHF III : 174 ~ 230 MhzUHF IV : 470 ~ 606 MhzUHF V : 606 ~ 862 MhzBanda S II : 230 ~ 300 MhzBanda S III : 300 ~ 470 Mhz	46 ~ 862 Mhz 46 ~ 862 Mhz
Número máximo de programas armazenáveis	6000	1500 (Apenas LW341H, LW54**)2000 (Apenas LW30**, LW31**, LW340*, LW341C)
Impedância da antena externa	75 Ω

* Apenas nos modelos com suporte de DVB-T2/C/S2.

Modo suportado HDMI/DVI-DTV

Resolução	Frequência horizontal (kHz)	Frequência vertical (Hz)
640 x 480	31,46	59,94
	31,50	60,00
720 x 480	31,469	59,94
	31,50	60,00
720 x 576 31,250	50,00
1280 x 720	37,50	50,00
	45	60,00
	44,96	59,94
1920 x 1080	28,125	50,00
	33,75	60,00
	33,72	59,94
	56,250	50,00
	67,50	60,00
	67,432	59,94
	27,00	24,00
	26,973	23,976
	33,75	30,00
	33,716	29,976

Modo suportado RGB-PC

(Apenas LW31**, LW340*, LW341C, LW341H, LW540*)

Resolução	Frequência horizontal (kHz)	Frequência vertical (Hz)
640 x 350 31,468	70,09
720 x 400 31,469	70,08
640 x 480 31,469	59,94
800 x 600 37,879	60,31
1024 x 768 48,363	60,00
1152 x 864 54,348	60,053
1360 x 768 47,712	60,015
1280 x 1024 (Apenas de FHD)	63,981 60,020
1920 x 1080 (Apenas de FHD)	66,587 67,50	59,934 60,00

1 : Apenas LW31**, LW340*, LW341H, LW540*

Modo suportado HDMI/DVI-PC
(Utilize a porta HDMI IN 1 para o modo PC)

Resolução	Frequência horizontal (kHz)	Frequência vertical (Hz)
640 x 350 31,468	70,09
720 x 400 31,469	70,08
640 x 480 31,469	59,94
800 x 600 37,879	60,31
1024 x 768 48,363	60,00
1152 x 864 54,348	60,053
1360 x 768 47,712	60,015
1280 x 1024 (Apenas de FHD)	63,981 60,020
1920 x 1080 (Apenas de FHD)	67,50 60,00

1 : Apenas LW31**, LW340*, LW341H, LW54**

Informações de ligação à porta de componentes

Portas de componentes na TV Y P

B

PR

Portas de saída de vídeo no leitor de DVD	Y	P_B	P_R
	Y B-Y	R-Y
	Y Cb	Cr
	Y Pb	Pr

Sinal	Componentes
480i / 576i	0
480p / 576p	0
720p / 1080i	0
1080p	0(Apenas de 50 Hz/60 Hz)

• Tipo de ficheiro: mp3
  [Taxa de bits] 32 Kbps - 320 Kbps
  [Taxa de amostragem] 16 kHz - 48 kHz
  [Suporte] MPEG1, MPEG2, Layer2, Layer3
• Tipo de ficheiro: AAC
  [Taxa de bits] Formato livre
  [Taxa de amostragem] 8 kHz \~ 48 kHz
  [Suporte] ADIF, ADTS
• Tipo de ficheiro: M4A
  [Taxa de bits] Formato livre
  [Taxa de amostragem] 8 kHz \~ 48 kHz
  [Suporte] MPEG-4
• Tipo de ficheiro: WMA
  [Taxa de bits] 128 kbps \~ 320 kbps
  [Taxa de amostragem] 8 kHz \~ 48 kHz
  [Suporte] WMA7, WMA8, WMA9 Standard
  • Tipo de ficheiro: WMA 10 Pro
  [Taxa de bits] \~ 768 Kbps
  [Canal/Taxa de amostragem]
  M0: até 2 canais @ 48 kHz (Excepto modo LBR),
  M1: até 5.1 canais @ 48 kHz,
  M2: até 5.1 canais @ 96 kHz
  [Suporte] WMA 10 Pro

(Apenas LW341H, LW54**)

- Tipo de ficheiro: OGG

[Taxa de bits] Formato livre

[Taxa de amostragem]\~ 48 kHz

[Suporte] OGG Vorbis

[Taxa de amostragem] 8 kHz \~ 48 kHz

[Suporte] OGG Vorbis

- Tipo de ficheiro : WAV

[Taxa de bits] 64 kbps \~ 1,5 Mbps

[Taxa de amostragem] 8 kHz \~ 48 kHz

[Suporte] LPCM

[Profundidade de bits] 8 bits / 16 bits / 24 bits

[Tipo de ficheiro disponível]

SOF0 : Linha de base,

SOF1 : Sequência prolongada,

SOF2 : Progressivo

[Tamanho da fotografia]

Mínimo : 64 x 64,

Máximo (Tipo normal) : 15360 (L) x 8640 (A),

Máximo (Tipo progressivo) : 1920 (L) x 1440 (A)

- Categoria : BMP

[Tamanho da fotografia] Mínimo : 64 x 64, Máximo : 9600 x 6400

- Categoria : PNG

[Tipo de ficheiro disponível] Entrelaçar, Não entrelaçar [Tamanho da fotografia]

Mínimo : 64 x 64,

Máximo (Entrelaçar) : 1200 x 800,

Máximo (Não entrelaçar) : 9600 x 6400

- A apresentação dos ficheiros com formato BMP e PNG poderá ser mais lenta do que a apresentação de ficheiros JPEG.

- As fotografias/ficheiros de imagem não padrão podem não ser apresentados.

LG

Life's Good

O modelo e os números de série da TV estão localizados na parte posterior do televisor Registe-os abaixo, caso necessite de assistência.

MODELO

N.° DE SÉRIE

[Vídeo] Sorenson H.263, H.264/AVC

[Vídeo] H.264/AVC, MPEG-4 Parte 2

[Audio] AAC, AMR(NB/WB)

(Sólo LW30**, LW31**, LW340*, LW341C)

• Máximo: 1920 x 1080 a 30p (solo Motion JPEG 640 x 480 a 30p)

• .asf, .wmv

[Vídeo] MPEG-4 parte 2, XViD, H.264/AVC, VC1 (WMV3, WVC1), MP43

[Audio] WMA estándar, WMA9 (Pro), MP3, AAC, AC3

- .divx, .avi

[Vídeo] MPEG-2, MPEG-4 parte 2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC

[Audio] HE-AAC, LPCM, ADPCM, MPEG-1 capa I, MPEG-1 capa II, Dolby Digital, MPEG-1 capa III (MP3)

• .ts, .trp, .tp, .mts, .m2ts

[Vídeo] H.264/AVC, MPEG-2, H.265/HEVC

[Audio] MPEG-1 capa I, MPEG-1 capa II, MPEG-1 capa III (MP3), Dolby Digital, Dolby Digital Plus, AAC, HE-AAC

• .vob

[Vídeo] MPEG-1, MPEG-2

[Audio] Dolby Digital, MPEG-1 capa I, MPEG-1 capa II, DVD-LPCM

- .mp4, .m4v, .mov

[Vídeo] MPEG-2, MPEG-4 parte 2, DivX3.11, DivX4, DivX5, XVID, H.264/AVC

[Audio] AAC, MPEG-1 Layer III (MP3)

. mkv

[Vídeo] MPEG-2, MPEG-4 parte 2, XVID, H.264/AVC

[Audio] HE-AAC, Dolby Digital, MPEG-1 capa III (MP3), LPCM

- motion JPEG

[Vídeo] MJPEG

[Audio] LPCM, ADPCM

- .mpg, .mpeg, .mpe

[Vídeo] MPEG-1, MPEG-2

[Audio] MPEG-1 capa I, MPEG-1 capa II, Dolby Digital, LPCM

- .dat

[Vídeo] MPEG-1, MPEG-2

[Audio] MP2

• .flv

[Vídeo] Sorenson H.263, H.264/AVC

[Vídeo] H.264/AVC, MPEG-4 Parte 2

[Audio] AAC, AMR(NB/WB)
