MANUAL DE UTILIZADOR GCGP 1045 EINHELL

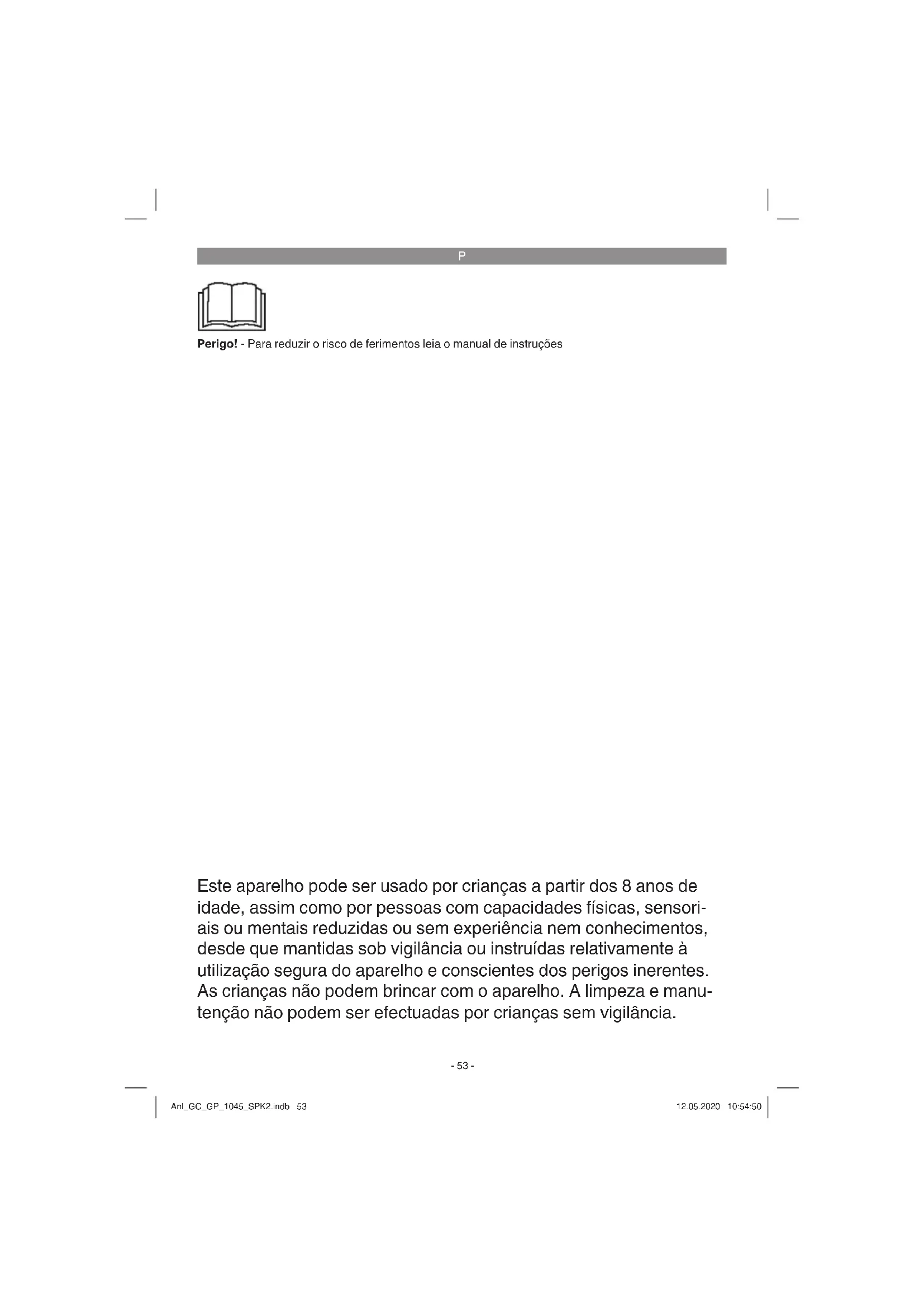

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Este aparelho pode ser usado por crianças a partir dos 8 anos de idade, assim como por pessoas com capacidades físicas, sensori- ais ou mentais reduzidas ou sem experiência nem conhecimentos, desde que mantidas sob vigilância ou instruídas relativamente à utilização segura do aparelho e conscientes dos perigos inerentes. As crianças não podem brincar com o aparelho. A limpeza e manu- tenção não podem ser efectuadas por crianças sem vigilância. Anl_GC_GP_1045_SPK2.indb 53Anl_GC_GP_1045_SPK2.indb 53 12.05.2020 10:54:5012.05.2020 10:54:50P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar. Perigo! Em águas paradas, lagos de jardim e pis- cinas biológicas e nas suas imediações, a utilização do aparelho só é permitida com um disjuntor de corrente de falha com uma corrente nominal de disparo até 30 mA (se- gundo norma VDE 0100 parte 702 e 738). O aparelho não se destina a ser usado em piscinas, piscinas para crianças de qualquer tipo e outros meios aquáticos, nos quais se possam encontrar pessoas ou animais du- rante o seu funcionamento. Não é permitido o funcionamento do aparelho durante a per- manência de pessoas ou animais na zona de perigo. Informe-se junto de um electricista! Perigo!

Antes de cada utilização, efectue um controlo visual do aparelho. Não utilize o aparelho se os dispositivos de segurança estiverem danificados ou gastos. Nunca desactive os dispositivos de segurança.

Utilize o aparelho exclusivamente para os fins de utilização indicados nestas instruções de serviço.

O operador é responsável pela segurança na área de trabalho

Se o cabo ou a ficha ficarem danificados de- vido a influências externas, não pode reparar o cabo! O cabo tem de ser substituído por um novo. Este trabalho apenas pode ser executa- do por um electricista.

A tensão alternada de 220-240 Volt, indicada na placa de características do aparelho, tem de corresponder à tensão de rede existente.

Certifique-se de que as ligações eléctricas de encaixe se encontram na área protegida con- tra inundação, ou seja, que estão protegidas contra humidade.

Antes de cada trabalho no aparelho, desligue a ficha de alimentação da tomada.

Evite que o aparelho seja exposto a um jacto de água directo.

O operador é responsável pelo cumprimento das disposições de segurança e de monta- gem locais. (Se necessário, informe-se junto de um electricista)

O utilizador tem de evitar danos subsequen- tes resultantes de uma inundação de espa- ços no caso de avarias no aparelho, median- te a aplicação de medidas adequadas (p. ex. a instalação de um sistema de alarme, uma bomba de reserva ou semelhante).

Em caso de falha do aparelho, os trabalhos de reparação só podem ser efectuados por um electricista ou pelo serviço de assistência técnica da ISC.

O aparelho nunca pode funcionar em seco ou ser operado com o tubo de aspiração total- mente fechado. A garantia do fabricante não cobre danos no aparelho causados por um funcionamento em seco.

O aparelho não pode ser utilizado para o fun- cionamento de piscinas.

O aparelho não pode ser integrado no circui- to de água potável.

2. Descrição do aparelho e material

2.1 Descrição do aparelho

1. Indicador do nível de enchimento

2. Ligação de aspiração

3. Parafuso para o enchimento de água

4. Ligação de pressão

7. Parafuso para a saída da água

8. Adaptador de ligação aprox. 33,3 mm

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Adaptador de ligação aprox. 33,3 mm (R1 rosca exterior)

Manual de instruções original

3. Utilização adequada

Para irrigação e rega de áreas verdes, hortas e jardins.

Com pré-filtro para remoção de água de tanques, ribeiras, toneis pluviais, cisternas de águas pluviais e fontes.

Para o abastecimento de água industrial Líquidos a vazar:

Para bombagem de água limpa (água doce), água pluvial ou lixívia leve/água industrial.

No modo de operação contínua, a tempera- tura máxima do líquido a vazar não deverá exceder os +35 °C.

Este aparelho não é adequado para líquidos inflamáveis, explosivos ou que libertem ga- ses.

Este aparelho não é indicado para a bomba- gem de água potável. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Ligação à rede .......................220-240 V ~ 50 Hz Potência absorvida ............................ 1050 Watt Vazão máx. .............................................4500 l/h Altura manométrica máx. ............................ 48 m Pressão máx. produzida . .......0,48 MPa (4,8 bar) Altura máx. de aspiração ............................... 8 m Ligação de pressão ......... aprox. 33,3 mm (rosca interior R1) Ligação de aspiração .... aprox. 42 mm (rosca exterior R1 ¼) Temperatura máx. da água ......................... 35°C Nível de potência acústica ............... 84,8 dB (A) Incerteza .................................................3,19 dB Grau de proteção .........................................IPX4 Anl_GC_GP_1045_SPK2.indb 55Anl_GC_GP_1045_SPK2.indb 55 12.05.2020 10:54:5012.05.2020 10:54:50P

5. Antes da colocação em

funcionamento Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede. Aviso! Retire sempre a fi cha de alimentação da cor- rente eléctrica antes de efectuar ajustes no aparelho. Por princípio, recomendamos o uso de um pré-fi ltro e de um acessório de aspiração com mangueira de aspiração, ralo e válvula de re- tenção, para evitar tempos de reaspiração prolon- gados e danos desnecessários na bomba devido a pedras ou outros corpos estranhos sólidos.

5.1 Ligação do tubo de aspiração

Fixe a mangueira de aspiração ( mangueira de plástico de, no mín., aprox. 19 mm (¾”) com reforço em espiral) diretamente ou através de um niple roscado na ligação de aspiração de aprox. 42 mm (rosca exterior R1 ¼ AG) do aparelho.

Utilize o adaptador de ligação (8) para reduzir a rosca da ligação de aspiração para aprox. 33,3 mm (R1 rosca exterior).

A mangueira de aspiração usada deverá es- tar equipada com uma válvula de aspiração. Se não for possível recorrer a uma válvula de aspiração, deve estar instalada uma válvula de retenção no tubo de aspiração.

Disponha, em sentido ascendente, o tubo de aspiração entre o ponto de recolha da água e o aparelho. O tubo de aspiração não deverá, em nenhuma circunstância, ser disposto acima da altura da bomba, uma vez que as bolhas de ar no tubo retardam e podem até mesmo impossibilitar o processo de aspi- ração.

Os tubos de aspiração e pressão devem ser instalados de maneira a não exercerem qualquer tipo de pressão mecânica sobre o aparelho.

A válvula de aspiração deve estar localizada a uma profundidade adequada para impedir que o aparelho funcione a seco com a desci- da do nível da água.

As fugas no tubo de aspiração impossibilitam a aspiração da água devido à admissão de ar.

Evite aspirar corpos estranhos (areia, etc.). Se necessário, instale um pré-filtro para o efeito.

5.2 Ligação do tubo de pressão

O tubo de pressão (de, no mín. 19 mm (¾ ”)) tem de ser conectado directamente ou atra- vés de um niple roscado à respectiva ligação (rosca interior de 33,3 mm (R1 IG) do aparel- ho.

Obviamente que é possível utilizar um tubo flexível de pressão de 13 mm (½ “) com as respectivas uniões roscadas. O débito é, no entanto, reduzido pelo tubo flexível de pres- são mais pequeno.

Durante o processo de aspiração devem abrir-se totalmente os dispositivos de fecho existentes no tubo flexível de pressão (pul- verizadores, válvulas, etc.) para que o ar existente no tubo de aspiração possa sair livremente.

5.3 Ligação eléctrica

A ligação eléctrica é efectuada por uma to- mada com contactos protegidos de 220-240 V ~ 50 Hz com protecção por fusíveis de, pelo menos, 10 amperes.

O controlador de temperatura incorporado protege o motor de sobrecargas e bloqueios, desligando automaticamente a bomba, em caso de sobreaquecimento. Logo que arrefe- ça, esta volta a ligar-se por si só.

Coloque o aparelho numa base sólida, plana e horizontal.

Encha a carcaça da bomba com água atra- vés do parafuso para o enchimento de água (3). O enchimento do tubo de aspiração ace- lera o processo de aspiração.

Os dispositivos de bloqueio no tubo de pres- são (bocal pulverizador, válvulas, etc.) têm de estar todos abertos durante a aspiração, para que o ar possa sair do tubo de aspiração.

Ligue o cabo elétrico. O processo de aspiração inicia automatica- mente depois de premir o interruptor para ligar/desligar (6). - a aspiração pode demorar até 5 minutos com a altura máx. de aspiração.

Se a bomba for retirada depois de usada, tem de atestá-la de novo com água quando esta voltar a ser ligada e colocada em funci- onamento. Anl_GC_GP_1045_SPK2.indb 56Anl_GC_GP_1045_SPK2.indb 56 12.05.2020 10:54:5012.05.2020 10:54:50P

Volte a desligar a bomba depois da utilização, voltando a premir o interruptor para ligar/desligar (6) e deixe a bomba arrefecer. A seguir, retire a fi cha da tomada.

7. Substituição do cabo de ligação à

rede Perigo! Para evitar perigos, sempre que o cabo de li- gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

8. Limpeza, manutenção

e encomenda de peças sobressalentes O aparelho quase não necessita de manutenção. Para alcançar uma vida útil longa, aconselhamos, no entanto, um controlo e uma conservação re- gulares. Perigo! Antes de cada manutenção o aparelho tem de ser desligado da corrente. Para tal, desligue a fi cha de alimentação da bomba da tomada.

Em caso de eventual entupimento do aparel- ho, ligue o tubo de pressão ao tubo de água e remova a mangueira de aspiração. Abra o tubo de água. Ligue repetidamente o aparel- ho, mantendo-o ligado durante aprox. dois segundos. Deste modo, é possível eliminar entupimentos na maior parte dos casos.

No interior do aparelho não existem quais- quer peças que necessitem de manutenção.

8.2 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respetivos aces- sórios em local escuro, seco e sem risco de formação de gelo. A temperatura ideal de ar- mazenamento situa-se entre os 5 e os 30 °C. Guarde o aparelho na embalagem original.

Se não utilizar a bomba por um longo período de tempo ou em caso de baixas temperatu- ras, esta deve ser bem enxaguada, completa- mente esvaziada e armazenada seca.

Em caso de perigo de congelamento, o apa- relho tem de ser completamente esvaziado.

Depois de o aparelho ter estado parado por muito tempo, ligue-o e desligue-o por instan- tes para verificar se o rotor gira sem proble- mas. Anl_GC_GP_1045_SPK2.indb 57Anl_GC_GP_1045_SPK2.indb 57 12.05.2020 10:54:5012.05.2020 10:54:50P

11. Plano de localização de falhas

Avarias Causas Resolução O motor não tra- balha - Não há tensão de rede - Roda da bomba bloqueada - o controlador de temperatura reagiu - Verifi car a tensão - Desmontar e limpar a bomba A bomba não aspira - A válvula de aspiração não está mergulhada na água - A câmara da bomba está sem água - Há ar no tubo de aspiração - A válvula de aspiração não está estanque - O crivo do chupador (válvula de aspiração) está entupido - A altura máx. de aspiração foi ultrapassada - Colocar a válvula de aspiração dentro de água - Encher a câmara da bomba com água - Verifi car a estanqueidade do tubo de aspiração - Limpar a válvula de aspiração - Limpar o crivo do chupador - Verifi car a altura de aspiração O caudal é insufi - ciente - Altura de aspiração demasiado ele- vada - Crivo do chupador sujo - O nível da água desce rapidamente - A potência da bomba diminui devi- do a detritos - Verifi car a altura de aspiração - Limpar o crivo do chupador - Colocar a válvula de aspiração mais fundo - Limpar a bomba e substituir as peças sujeitas a desgaste O termo-ruptor des- liga a bomba - O motor está sobrecarregado - o atrito é muito devido a substâncias estranhas - Desmontar e limpar a bomba, evitar a aspiração de substâncias estranhas (fi ltro) Anl_GC_GP_1045_SPK2.indb 58Anl_GC_GP_1045_SPK2.indb 58 12.05.2020 10:54:5012.05.2020 10:54:50P
