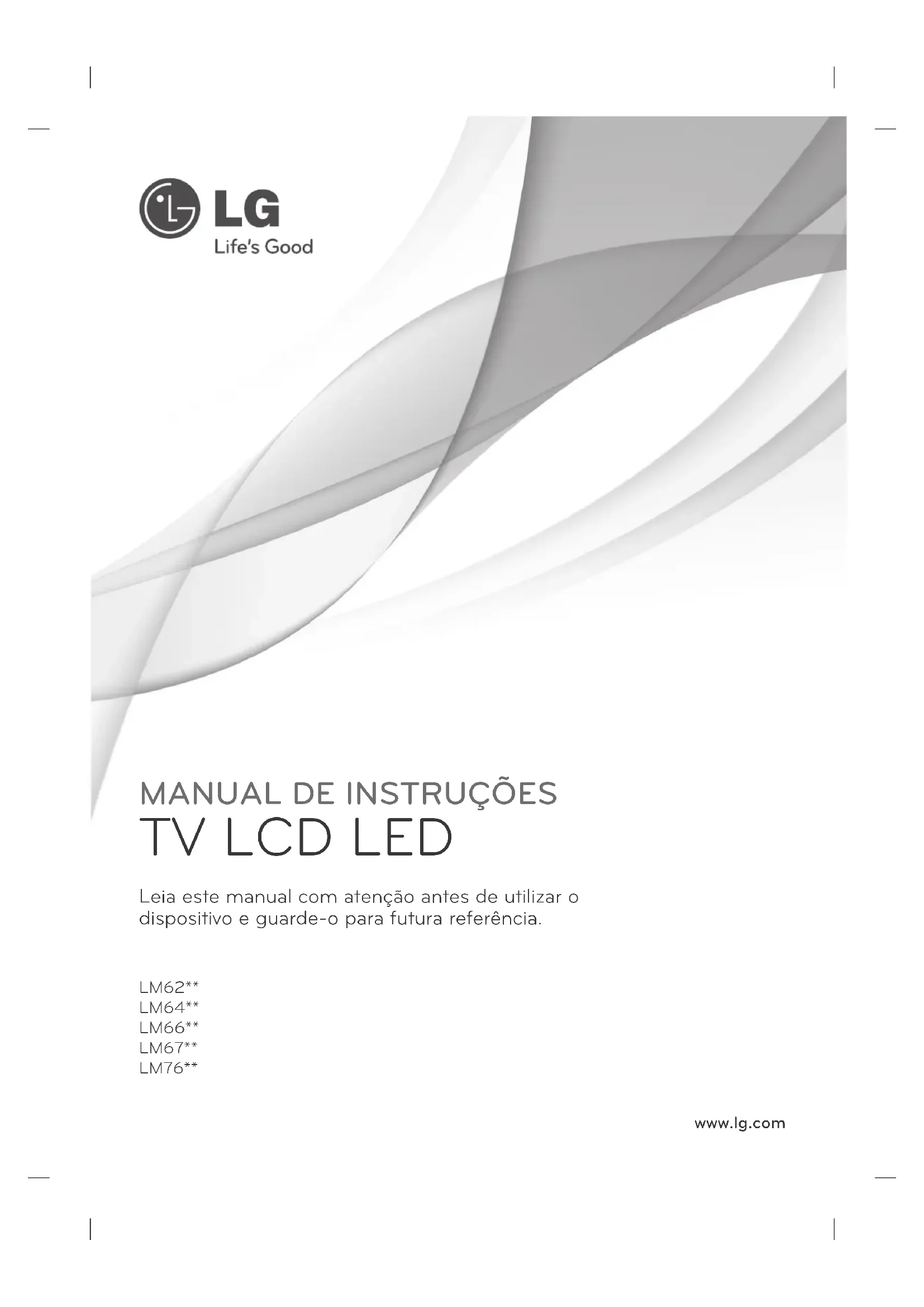

MANUAL DE UTILIZADOR 42LM6400 LG

Leia este manual com atenção antes de utilizar o dispositivo e guarde-o para futura referência. www.lg.com LM62** LM64** LM66** LM67** LM76**2

10 - Ver imagens em 3D (apenas para

21 Montar numa mesa 23 Montagem numa mesa 24 Manter os cabos arrumados 25 EFECtUAr AS LIGAÇõES 25 Ligação da antena 26 Ligação HDMI 27 Ligação DVI a HDMI 27 Ligação RGB-PC 28 Ligação de componentes 28 Ligação composta 29 Ligação áudio

29 - Ligação de áudio óptica digital

29 Ligação USB 30 CONtrOLO rEMOtO 32 FUNÇõES dO CONtrOLO rEMOtO MAGIC 33 Registar o controlo remoto Magic 33 Como utilizar o controlo remoto Magic 33 Precauções a ter em conta quando utilizar o controlo remoto Magic AVISO

Se ignorar a mensagem de aviso, poderá sofrer lesões graves e existe a possibilidade de acidente ou morte. AtENÇãO

Se ignorar a mensagem de atenção, poderá sofrer lesões ligeiras ou o produto poderá ficar danificado. NOtA

A nota ajuda-o a compreender e a utilizar o produto com segurança. Leia atentamente a nota antes de utilizar o produto. 34 COMO UtILIzAr O GUIA dO UtILIzAdOr 35 MANUtENÇãO 35 Limpar a TV

35 - Ecrã, estrutura, caixa e suporte

35 - Cabo de alimentação

POrtUGUÊS LICENÇAS / NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO LICENÇAS As licenças suportadas podem ser diferentes consoante o modelo. Para mais informações sobre as licenças, visite www.lg.com. Fabricado sob licença da Dolby Laboratories. “Dolby”, bem como o símbolo D duplo, são marcas comerciais da Dolby Laboratories. HDMI, o logótipo HDMI e High-Definition Multimedia Interface são marcas comerciais ou marcas registadas da HDMI Licensing LLC. ACERCA DE VÍDEO DIVX: DivX® é um formato de vídeo digital criado pela DivX, LLC, uma subsidiária da Rovi Corporation. Este é um dispositivo DivX divx.com para mais informações e

Para obter o seu código de registo, localize a secção DivX VOD no menu de

Corporation ou das suas subsidiárias e são utilizados sob licença”. “Abrangidas por uma ou mais das seguintes patentes dos E.U.A.:” 7,295,673; 7,460,668; 7,515,710; 7,519,274” Fabricado sob licença ao abrigo das patentes norte-americanas n.º: 5.956.674;

5.974.380; 6.487.535 e outras patentes norte-americanas e mundiais em vigor e

pendentes. DTS, o Símbolo e DTS e o Símbolo em conjunto são marcas comerciais registadas, enquanto DTS 2.0+Digital Out é uma marca registada da DTS, Inc. O produto inclui software. © DTS, Inc. Todos os direitos reservados. NOtAS SOBrE SOFtWArE dE CÓdIGO ABErtO Para obter o código fonte incluído neste produto ao abrigo da GPL, LGPL, MPL e outras licenças de código aberto visite http://opensource.lge.com .

avisos de direitos de autor. A LG Electronics também irá fornecer-lhe um código aberto em CD-ROM por um valor que cobre as despesas de distribuição, como os custos do suporte, envio e processamento, mediante pedido por e-mail para opensource@lge.com. Esta oferta é válida por 3 (três) anos a partir da data de aquisição do produto.4

INStrUÇõES dE SEGUrANÇA Leia atentamente estas precauções de segurança antes de utilizar o produto. AVISO

Não coloque a TV nem o controlo remoto nos seguintes ambientes: - Um local exposto à luz directa do sol - Um local com humidade elevada, como p. ex. uma casa de banho - Próximo de fontes de calor como p. ex. fornos e outros aparelhos que emitam calor - Próximo de balcões de cozinha ou humidificadores, onde possam facilmente ficar expostos a vapor ou óleo - Uma área exposta à chuva ou ao vento - Próximo de recipientes com água, como p. ex. jarras Caso contrário, isto poderá provocar um incêndio, choque eléctrico, avaria ou de- formações no produto.

Não coloque o produto onde possa ficar exposto ao pó. Isto pode provocar perigo de incêndio.

A tomada de parede é o dispositivo de desconexão. A tomada tem de estar sem- pre operacional e disponível.

Não toque na tomada com as mãos molhadas. Além disso, se o pino do cabo estiver húmido ou coberto com poeira, seque a tomada por completo ou limpe a poeira. Pode sofrer um choque eléctrico devido ao excesso de humidade.

Certifique-se de que liga o cabo de alimentação à corrente de terra. (Excepto dis- positivo que não estejam ligados à terra.) Pode sofrer um choque eléctrico ou ferimentos.

Fixe totalmente o cabo de alimentação. Se o cabo de alimentação não ficar totalmente fixo, isto poderá provocar um in- cêndio.

Certifique-se de que o cabo de alimentação não entra em contacto com objectos quentes, como p. ex. um aquecedor. Isto poderá provocar um incêndio ou risco de choque eléctrico.

Não coloque um objecto pesado ou o próprio produto em cima de cabos de ali- mentação. Caso contrário, poderá provocar um incêndio ou um choque eléctrico.

Dobre o cabo da antena dentro e fora do edifício para evitar a entrada da chuva. Isto poderá resultar em danos provocados pela água dentro do produto e pode provocar um choque eléctrico.

Ao montar uma TV na parede, não a instale pendurando cabos de alimentação ou de sinal na parte de trás da TV. Isto poderá provocar um incêndio ou um choque eléctrico.5

Não ligue demasiados aparelhos eléctricos num único bloco de tomadas eléctri- cas. Caso contrário, isto poderá provocar um incêndio devido ao sobreaquecimento.

Não deixe cair o produto nem deixe que este caia acidentalmente ao ligar apare- lhos externos. Caso contrário, poderá provocar ferimentos ou danos do produto. Desiccant

Mantenha o material dissecador da embalagem ou a película de vinil fora do al- cance das crianças. O material dissecador é nocivo se for ingerido. Em caso de ingestão acidental, deve-se forçar o paciente a vomitar e, de seguida, dirigir-se ao hospital mais próximo. Além disso, a película de vinil pode provocar asfixia. Mantenha-a fora do alcance das crianças.

Não deixe os seus filhos treparem ou agarrarem-se à TV. Caso contrário, a TV pode cair, provocando ferimentos graves.

Elimine as pilhas usadas com cuidado para evitar que uma criança as ingira. Se uma criança ingerir pilhas usadas, leve-a imediatamente a um médico.

Não insira um condutor (tal como uma vareta metálica) numa das extremidades do cabo de alimentação se a outra extremidade estiver ligada ao terminal de entrada na parede. Não deve também tocar no cabo de alimentação depois de o ligar ao terminal de entrada na parede. Pode sofrer um choque eléctrico. (Dependendo do modelo)

Não coloque nem guarde substâncias inflamáveis perto do produto. Existe um risco de explosão ou incêndio devido a um manuseamento negligente das substâncias inflamáveis.

Não deixe cair objectos metálicos como p. ex. moedas, ganchos de cabelo, vare- tas ou arames para dentro do produto, nem objectos inflamáveis como p. ex. papel ou fósforos. As crianças têm de prestar uma atenção especial. Existe o perigo de choque eléctrico, incêndio ou ferimentos. Se deixar cair um objecto estranho dentro do produto, desligue o cabo de alimentação e entre em contacto com o centro de assistência.

Não pulverize água no produto nem o esfregue com uma substância inflamável (diluente ou benzeno). Se o fizer, poderá dar origem a incêndios ou choques eléc- tricos.

Evite que o produto sofra choques de impactos, a queda de objectos para dentro do produto, nem bata no ecrã com nada. Pode sofrer ferimentos ou o produto pode ficar danificado.

Nunca toque neste produto nem na antena durante um trovão ou relâmpagos. Pode sofrer um choque eléctrico.

Nunca toque na tomada da parede em caso de fuga de gás. Neste caso, deve abrir as janelas e garantir uma ventilação suficiente. Uma faísca pode dar origem a um incêndio ou queimaduras.6

Não desmontar, reparar ou modificar o produto sem ajuda de um especialista. Se o fizer, poderá dar origem a incêndios ou choques eléctricos. Contacte o centro de assistência para qualquer verificação, calibração ou repara- ção.

Se ocorrer uma das seguintes situações, desligue o produto imediatamente da tomada e entre em contacto com o seu serviço de assistência local. - O produto sofre um choque de impacto - O produto ficou danificado - Objectos estranhos entraram no produto - O produto deita fumo ou tem um cheiro estranho Isto poderá provocar um incêndio ou um choque eléctrico.

Se não utilizar o produto durante um longo período de tempo, desligue a ficha da tomada. A acumulação de pó pode provocar um incêndio ou a deterioração do isolamento pode provocar fugas eléctricas, choques eléctricos ou incêndios.

O aparelho não deve ser exposto a gotas ou salpicos e não devem ser colocados objectos com líquidos, tal como vasos, em cima do aparelho.7

Instale o produto num local que não esteja exposto a ondas de rádio.

Deve garantir uma distância satisfatória entre uma antena exterior e as linhas eléc- tricas para evitar que a antena toque nestas, mesmo se cair. Isto pode provocar um choque eléctrico.

Não instale o produto em locais como p. ex. prateleiras instáveis ou superfícies in- clinadas. Deve evitar também locais sujeitos a vibração ou sem suporte suficiente. Caso contrário, o produto pode cair ou virar-se, provocando ferimentos ou danos no produto.

Se instalar a TV numa base, pode ter de tomar medidas para evitar que o produto se vire. Caso contrário, o produto pode cair, provocando ferimentos graves.

Se quiser montar o produto numa parede, monte a interface de montagem VESA padrão (peças op- cionais) na parte de trás do produto. Se instalar a TV com o suporte de montagem da parede (peças opcionais), deve fixá-lo cuidadosamente de modo a não cair.

Deve utilizar exclusivamente acessórios/fixações especificados pelo fabricante.

Consulte um técnico especializado para instalar a antena. Isto poderá provocar um incêndio ou risco de choque eléctrico. 5~7 times

Recomendamos manter uma distância mínima equivalente a 5-7x ao tamanho diagonal do ecrã para ver TV. Se vir TV durante longos períodos de tempo, a sua visão pode ficar desfocada.

Não misture pilhas novas com usadas. Pode provocar sobreaquecimento e fuga nas baterias.

Certifique-se de que não existem objectos entre o controlo remoto e o respectivo sensor.

O sinal do controlo remoto pode sofre perturbações devido à luz do sol ou outras fontes de luz fortes. Neste caso, escureça a divisão.

Ao ligar dispositivos externos, como p. ex. consolas de jogos de vídeo, certifique- se de que os cabos de ligação têm comprimento suficiente. Caso contrário, o produto pode cair, provocando ferimentos ou danos no produto.8

Não ligue/desligue o produto retirando/colocando a ficha da tomada. (Não utilize a ficha eléctrica como interruptor.) Isto poderá provocar danos mecânicos ou choques eléctricos.

Siga as seguintes instruções de instalação para evitar o sobreaquecimento do produto. - A distância entre o produto e a parede deve ser superior a 10 cm. - Não instale o produto num local sem ventilação (p. ex. numa prateleira ou num armário). - Não instale o produto em cima de alcatifas ou almofadas. - Certifique-se de que ventilação não fica obstruída por uma toalha ou uma corti- na. Caso contrário, isto poderá provocar um incêndio.

Tenha cuidado para não tocar nas aberturas de ventilação quando assistir a tele- visão durante períodos prolongados, uma vez que estas podem aquecer. Isto não afecta o funcionamento ou o desempenho do produto.

Deve verificar periodicamente o cabo do seu aparelho. Se parecer estar danificado ou deteriorado, deve desligá-lo, deixar de utilizar o aparelho e dirigir-se a um técnico de assistência autorizado para o substituir por um cabo idêntico.

Evite a acumulação de pó nos pinos da ficha ou na tomada. Isto pode provocar perigo de incêndio.

Proteja o cabo de alimentação contra danos físicos ou mecânicos, como ser torcido, dobrado, comprimido, entalado numa porta ou pisado. Preste atenção às fichas, às tomadas eléctricas e ao ponto em que o cabo sai do aparelho.

Não exerça uma pressão forte sobre o painel com uma mão ou um objecto afiado, como p. ex. um prego, lápis ou caneta, nem faça riscos.

Evite tocar no ecrã ou manter os dedos em contacto com o ecrã durante longos períodos de tempo. Ao fazê-lo pode produzir alguns efeitos de distorção temporá- rios no ecrã.

Quando limpar o produto e respectivos componentes, desligue primeiro a ficha da tomada e limpe-o com um pano suave. Se exercer uma pressão forte, pode riscar ou descolorar o aparelho. Não pulverize água nem limpe com um pano molhado. Nunca utilize limpa-vidros, abrilhantadores industriais ou para automóveis, abra- sivos ou cera, benzeno, álcool, etc., ou outros materiais que possam danificar o produto e o respectivo painel. Caso contrário, isto poderá provocar um incêndio, choque eléctrico ou danos no produto (deformação, corrosão ou fracturas).

Se o aparelho estiver ligado à tomada de parede, este não se desliga da fonte de alimentação CA mesmo que desligue o aparelho através do interruptor.

Pegue na ficha para desligar o cabo. Se os fios dentro do cabo de alimentação estiverem desligado, isto poderá provo- car um incêndio.

Ao mudar o produto de sítio, deve desligar primeiro a alimentação. Depois, desli- gue os cabos de alimentação, os cabos da antena e todos os cabos de ligação. A TV ou o cabo de alimentação podem ficar danificados, podendo provocar um risco de incêndio ou um choque eléctrico.9

Ao desembalar ou mudar o produto de sítio, deve trabalhar em conjunto com outra pessoa porque o produto é pesado. Caso contrário, poderá provocar ferimentos.

Contacte o centro de assistência uma vez por ano para limpar os componentes internos do projector. O pó acumulado pode provocar avarias mecânicas.

Para reparações, contacte a assistência técnica qualificada. É necessária a repa- ração se o aparelho sofreu quaisquer danos, tais como danos no cabo de alimen- tação ou na ficha de ligação, em caso de derrame de líquidos ou queda de objec- tos sobre o aparelho, se este foi exposto à chuva ou humidade, se não funcionar correctamente ou se tiver caído ao chão.

Se verificar que o equipamento está frio, pode ocorrer uma ligeira oscilação quan- do for ligado. Isto é normal, não há nada de errado com o equipamento.

O painel é um produto de alta tecnologia com uma resolução de dois milhões a seis milhões de pixéis. Poderá ver pequenos pontos pretos e/ou pontos coloridos (vermelhos, azuis ou verdes) do tamanho de 1 ppm no painel. Isto não significa que o produto esteja avariado nem afecta o desempenho nem a fiabilidade do produto. Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso.

O painel pode apresentar uma luminosidade ou uma cor diferente em função da sua posição de visualização (esquerda/direita/cima/baixo). Este fenómeno deve-se às características do painel. Não tem a ver com o desem- penho do produto nem significa uma avaria.

A visualização de uma imagem fixa (p. ex. logótipo de um canal, menu no ecrã, cena de um jogo de vídeo) durante um longo período de tempo pode danificar o ecrã, resultando na retenção da imagem, fenómeno este conhecido como fixação da imagem. A garantia do produto não abrange a fixação da imagem. Para evitar a ocorrência deste fenómeno, evite visualizar uma imagem fixa no ecrã da sua televisão por um período de tempo prolongado (2 ou mais horas para LCD, 1 ou mais horas para plasma). Se vir a TV com uma proporção de 4:3 por um período de tempo prolongado, poderá resultar na fixação da imagem nas margens do painel. Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso.

Som gerado Estalidos: os estalidos que pode ouvir ao ver ou desligar a TV são gerados pela contracção termo- plástica, resultante da temperatura e da humidade. Este ruído é comum em produtos que exijam uma deformação térmica. Zumbido no circuito eléctrico/painel: um circuito de comutação de alta velocidade, responsável por fornecer uma grande quantidade de corrente para colocar um produto em funcionamento, gera um ruído de baixo nível. Varia em função do produto. O som que é gerado não afecta o desempenho nem a fiabilidade do produto.10

Ver imagens em 3D (apenas para modelos 3D) AVISO Ambiente de visualização

Duração de visualização

dos olhos. Pessoas com ataques de fotossensibilização ou doenças crónicas

Alguns utilizadores podem ter um ataque ou apresentar outros sintomas anormais quando expostos a

Não veja vídeos 3D se sentir náuseas, estiver grávida e/ou tiver uma doença crónica como p. ex. epilepsia, problemas cardíacos, hipertensão/hipotensão, etc.

facilmente cansado devido às imagens duplas. Aconselha-se fazer pausas mais frequentes do que um adulto normal.

Se a sua visão variar entre o seu olho direito e o seu olho esquerdo, teste a sua visão antes de ver

Sintomas que exigem interromper ou abster-se de ver conteúdos 3D

- Consulte o seu médico se os sintomas continuarem. Os sintomas podem incluir dores de cabeça, dores no globo ocular, tonturas, náuseas, palpitações, visão desfocada, desconforto, imagem du- pla, desconforto ou cansaço visual.11

ATENÇÃO Ambiente de visualização

Distância de visualização - Mantenha uma distância mínima equivalente ao dobro do tamanho diagonal do ecrã para ver con-

Idade de visualização

- Visto que a sua visão ainda se encontra em desenvolvimento, as crianças com idade inferior a 10 anos podem reagir com exagero ou ficar demasiado excitadas (por exemplo, podem tentar tocar no ecrã ou tentar entrar para dentro dele). É necessário prestar uma atenção especial a crianças que

- As crianças têm uma maior disparidade binocular de apresentações em 3D do que os adultos, visto que a distância entre os seus olhos é inferior à dos adultos. Por esta razão, vêem uma maior profundidade estereoscópica em comparação com os adultos para a mesma imagem 3D.

Adolescentes - Os adolescentes com idade inferior a 19 anos podem ter uma reacção sensível devido à estimula-

Idosos - Em comparação com os jovens, os idosos podem ver menos o efeito 3D. Não se devem aproximar mais da TV do que a distância recomendada. Cuidados a ter com óculos 3D

Deve usar óculos 3D da LG. Caso contrário, poderá não conseguir ver vídeos 3D correctamente.

Não utilize os óculos 3D em vez dos seus óculos normais, de sol ou de protecção.

químicos para as limpar.12 PTPORTUGUÊSPROCEDIMENTO DE INSTALAÇÃO/MONTAGEM E PREPARAÇÃO NOTA

A imagem indicada pode diferir da sua TV.

A OSD (On Screen Display - Visualização no ecrã) da sua TV pode ser um pouco diferente da apresentada neste manual.

Os menus e opções disponíveis podem ser diferentes da fonte de entrada ou do modelo de produto que está a utilizar.

Poderão ser adicionadas novas funcionalidades a esta TV no futuro.

A TV pode ser colocada em modo de espera para reduzir o consumo eléctrico. Se não vir televisão durante algum tempo, o aparelho deve ser desligado para reduzir o consumo de energia.

A energia consumida durante a utilização pode ser significativamente reduzida se o nível de luminosidade da imagem for reduzido, diminuindo assim o custo geral de funcionamento.

PROCEDIMENTO DE INSTALAÇÃO

1 2 Instale o suporte na TV.3 Ligue um dispositivo externo à TV.4 Apenas pode utilizar as funções de rede da TV quando é efectuada a ligação de rede.

MONTAGEM E PREPARAÇÃO

Desembalar o fornecedor local onde comprou o produto. As ilustrações deste manual podem ser diferentes do produto e do item reais. ATENÇÃO

Quaisquer danos ou lesões decorrentes da utilização de itens pirateados não estão abrangidos pela garantia.

Alguns modelos incluem uma película fina no ecrã e esta não deve ser removida. NOTA

Os itens fornecidos com o produto podem ser diferentes consoante o modelo.

devido à actualização das funções do produto.

Para uma ligação optimizada, os cabos HDMI e os dispositivos USB devem ter chanfraduras com menos de 10 mm de espessura e 18 mm de largura. Utilize um cabo de extensão que suporte USB 2.0 caso o cabo USB ou memory stick USB não encaixe na porta USB da sua TV.

MONTAGEM E PREPARAÇÃO

Consulte a p. 32) Manual de instruções Pano de limpeza (Dependendo do modelo) Utilize este pano para remover o pó da caixa. Cabo de vídeo dos com- ponentes

Consulte a p. 28) Óculos de cinema 3D O número de óculos 3D pode variar em função do modelo ou do país. Óculos Dual Play (Repro- dução dupla) (Dependendo do modelo) Suporte do cabo (Dependendo do modelo) (Consulte a p. 24) Cabo de alimentação

Consulte a p. 22) Espaçadores interiores para montagem na pare-

MONTAGEM E PREPARAÇÃO

Guia de instalação do isolador da antena - Utilize para instalar a TV num local com diferença de tensão entre a TV e o GND do sinal de antena.

Caso exista diferença de tensão entre a TV e o GND do sinal de antena, a antena pode aquecer excessivamente, o que poderá provocar um acidente. - É possível melhorar a segurança ao ver TV removendo de forma eficiente a tensão da energia da antena de TV. É recomendado montar o isolador na parede. Caso não seja possível montar na parede, coloque-o na parede. Evite desligar o isolador da antena após a instalação. - Antes de iniciar, certifique-se de que a antena de TV está ligada. ANTENNA/ CABLE IN Cabo/Antena Parede Isolador

Ligue uma das pontas do isolador à entrada de cabo/antena e a outra ao televisor ou à box. “Equipamento ligado à ligação protectora à terra da instalação do edifício através da ligação de alimentação ou através de outro equipamento com ligação protectora à terra - e a um sistema de distribuição de cabos através de um cabo coaxial poderá, em alguns casos, criar riscos de incêndio. Desta forma, a ligação a um sistema de distribuição de cabos tem de ser fornecida através de um dispositivo com isolamento eléctrico abaixo de um determinado intervalo de frequência (isolador galvânico, consulte EN 60728-11)” Ao aplicar o isolador de RF, pode ocorrer uma ligeira perda de sensibilidade do sinal.15

MONTAGEM E PREPARAÇÃO

Óculos Dual Play (Reprodução dupla) AG-F2

Óculos Dual Play (Repro- dução dupla)

O nome ou design do modelo podem ser alterados consoante a actualização das funções do produto, circunstâncias do fabricante ou políticas.16

MONTAGEM E PREPARAÇÃO

Tipo B: 32/42/47/55/65LM62** Tipo A: 32/42/47/55/60LM64**, 32/42/47/55LM66**, 42/47/55LM67**, 42/47/55LM76** Peças e botões Botão Descrição Tipo A Tipo B Percorre os programas gravados. Ajusta o nível de volume.

Selecciona a opção de menu que está realçada ou confirma uma introdução. S SETTINGS (DEFINI- ÇÕES) Acede ao menu inicial ou guarda o que o utilizador introduziu e sai dos menus. INPUT (EN- TRADA) Altera a fonte de entrada. / I Liga e desliga a alimentação. 1 Sensor inteligente - Ajusta a qualidade de imagem e a luminosidade com base no ambiente envolvente. 2 Os botões de tipo B são sensíveis ao toque e podem ser utilizados através de um simples toque com o dedo. NOTA

Pode definir o indicador de potência para ligado ou desligado, seleccionando OPÇÃO nos menus principais. SETTINGS INPUT

botões Botões de toque

Indicador de potência Indicador de potência Colunas Colunas Controlo remoto e sensores inteligentes

MONTAGEM E PREPARAÇÃO

Levantar e deslocar a TV Quando deslocar ou levantar a TV, leia as seguintes instruções para impedir que esta

transporte seguro independentemente do seu tipo ou tamanho. ATENÇÃO

Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.

Recomenda-se que, quando deslocar a TV, a coloque dentro de uma caixa ou dentro da embalagem original.

Antes de deslocar ou levantar a TV, desligue o cabo de alimentação e todos os outros cabos.

Quando pegar na TV, deve manter o ecrã afastado de si para evitar danos.

na parte transparente, nas colunas ou na área da grelha das colunas.

Uma TV de grandes dimensões deve ser transportada, no mínimo, por 2 pessoas.

Quando transportar a TV à mão, segure-a conforme mostrado na seguinte ilustração.

Quando transportar a TV, não a exponha a solavancos ou vibração excessiva.

Quando transportar a TV, mantenha-a na vertical, nunca a vire de lado nem a incline para a esquerda ou para a direita.

Sempre que mexer na TV, a almofada de protecção deve cobrir a parte lateral da TV. (Dependendo do modelo) Almofada de protecção18

MONTAGEM E PREPARAÇÃO

Preparar a TV A imagem indicada pode diferir da sua TV. Fixar o suporte 42/47LM669*

Vista superior Almofada de protecção M4 x 20 4 de cada

MONTAGEM E PREPARAÇÃO

Almofada de protecção M4 x 20 4 de cada

MONTAGEM E PREPARAÇÃO

PTPORTUGUÊSMONTAGEM E PREPARAÇÃO

Quando aparafusar a televisão à base, coloque o ecrã virado para baixo numa àrea plana almofadada, uma superfície plana, de modo a evitar riscos no ecrã.

Certifique-se de que os parafusos estão bem apertados. (Se não estiverem suficientemente apertados, a TV pode inclinar-se para a frente após a instalação.) Não aperte demasiado os parafusos, pois podem sofrer desgaste e soltarem-se. NOTA

Remova a base, antes de colocar a televisão num suporte de parede, efectuando de forma inversa como aparafusou à base. Montar numa mesa 1 vertical na mesa. - Deixe um espaço livre de 10 cm (no míni-mo) em relação à parede para uma venti-lação adequada.2 Ligue o cabo de alimentação a uma tomada eléctrica. ATENÇÃO

Não coloque a TV próxima ou sobre fontes de calor, pois isto pode dar origem a um incêndio ou outros danos.10 cm10 cm 10 cm 10 cm22

MONTAGEM E PREPARAÇÃO

Fixar a TV numa mesa Fixe a TV numa mesa para impedir inclinações para a frente, danos e eventuais ferimentos.

Como fixar a TV numa mesa 1 . Ligue os cabos de montagem em posto à base de posição vertical com os parafusos de suporte. 2 . Fixe os cabos de montagem em posto numa mesa com os parafusos de montagem em posto. 3 . Uma vez que a TV se encontre fixa, mova a mesa para junto da parede. Podem entrar crianças e provocar lesões. AVISO

Para evitar que a TV caia, instale-a no chão/ parede de acordo com as instruções de instalação. Quedas, vibrações ou oscilações da TV podem provocar ferimentos. Ajustar o ângulo da TV para se adequar à sua perspectiva (Esta função não está disponível para todos os modelos.) Ajustar o ângulo da TV de acordo com a sua preferência: rode 20 graus para a esquerda ou para a direita e ajuste o ângulo da TV de acordo com a sua preferência. (Apenas 32/42/47/55/65LM62**, 32/42/47LM669*)

Rode o ecrã 10 graus para a esquerda ou direita e ajuste o ângulo da TV de acordo com a sua preferência. (Apenas 32/42/47/55/60LM64**, 32/42/47/55LM660*, 32/42/47/55LM661*, 42/47/55LM67**, 42/47/55LM76**)

ATENÇÃO Ao ajustar o ângulo do produto, tenha cuidado com os dedos.

Se os dedos ou as mãos ficarem presos, isto pode provocar ferimentos. Se o produto esti- ver demasiado inclinado, pode cair e provocar danos ou ferimentos.

Apenas 32/42/47/55/60LM64**, 32/42/47/55LM660*, 32/42/47/55LM661*, 42/47/55LM67**, 42/47/55LM76**) <Parte traseira> <Parte dianteira>23 PTPORTUGUÊSMONTAGEM E PREPARAÇÃOFixar a TV numa parede (Esta função não está disponível para todos os modelos.)1 Introduza e aperte os parafusos com olhal ou os suportes e parafusos da TV na parte de trás da TV. - Se estiverem introduzidos parafusos no lugar dos parafusos com olhal, retire pri-meiro os parafusos.2 Monte os suportes de parede com os parafusos na parede. Faça corresponder a localização do suporte de parede com os parafusos com olhal na parte de trás da TV.3 suportes de parede com uma corda resistente. Mantenha a corda numa posição horizontal em relação à superfície plana. ATENÇÃO

Não deixe que as crianças trepem ou se pendurem na TV. NOTA

Utilize uma plataforma ou um armário suficientemente forte e grande para suportar adequadamente a TV.

Suporte, parafusos e cordéis não estão incluídos. Pode obter acessórios adicionais através do seu fornecedor. Montagem numa mesa Fixe cuidadosamente um suporte de montagem na parede opcional na parte de trás da TV e monte o suporte numa parede sólida perpendicular ao chão. Quando montar a TV noutros materiais de A LG recomenda que a montagem na parede seja 10 cm 10 cm10 cm 10 cm para a parede que cumpram a norma VESA. As dimensões padrão dos kits de montagem na parede são descritas na tabela seguinte.Objectos adquiridos em separado (Suporte de montagem na parede)Modelo 32LM62**32LM64**32LM66**42/47/55LM62**42/47/55/60LM64** 42/47/55LM66** 42/47/55LM67**42/47/55LM76**VESA (A x B) 200 x 200 400 x 400Parafuso padrão M6 M6 4 4Suporte de monta-gem na paredeLSW200BX, LSW200BXGLSW400BX, LSW400BXGModelo65LM62**VESA (A x B)600 x 400Parafuso padrão

MONTAGEM E PREPARAÇÃO

Desligue primeiro a alimentação antes de deslocar ou instalar a TV. Caso contrário, pode ocorrer um choque eléctrico.

Se instalar a TV no tecto ou numa parede inclinada, o aparelho poderá cair e provocar ferimentos graves. Utilize um suporte de montagem na parede autorizado pela LG e contacte o representante local ou pessoal qualificado.

Não aperte demasiado os parafusos, pois isso pode danificar a TV e anular a garantia.

Utilize parafusos e suportes de montagem na parede que cumpram a norma VESA. Os danos materiais ou ferimentos causados por uma má utilização ou pelo uso de um acessório inadequado não estão cobertos pela garantia. NOTA

Utilize os parafusos indicados nas especificações para parafusos da norma VESA.

O kit de montagem na parede inclui um manual de instalação e as peças necessárias.

O suporte de montagem na parede é opcional. Pode obter acessórios adicionais através do seu fornecedor local.

O comprimento dos parafusos pode ser diferente consoante o suporte de montagem na parede. Certifique-se de que utiliza parafusos com o comprimento correcto.

Para mais informações, consulte o manual fornecido com o suporte de montagem na parede.

Ao colocar um suporte de montagem de terceiros na TV, introduza os espaçadores interiores para montagem na parede nos orifícios de montagem na parede da TV e mova a sua TV num ângulo vertical. Não utilize os espaçadores para o suporte de montagem na parede da LG. (Apenas 32/42/47/55LM62**) Espaçador interior para montagem na parede (Dependendo do modelo)

Para proteger o ecrã da TV (riscos, dedadas), coloque a TV sobre uma mesa plana sem remover a bolsa envolvente.

Depois de retirar a bolsa envolvente da parte traseira da TV, instale a TV de acordo com o manual incluído com o suporte para montagem na parede.

Retire a almofada de protecção depois de instalar a TV. Manter os cabos arrumados Apenas 32/42/47/55/65LM62**, 32/42/47LM669* 1 Junte e amarre os cabos com o Suporte do cabo na cobertura traseira da TV. Suporte do cabo Apenas 32/42/47/55/60LM64**, 32/42/47/55LM660*, 32/42/47/55LM661*, 42/47/55LM67**, 42/47/55LM76** 1 Junte e amarre os cabos com a gestão de cabos.

TV. Suporte do cabo Gestão de cabos ATENÇÃO Não desloque a TV agarrando pelo clipe de arrumação dos cabos, pois este pode partir- se, provocar ferimentos e danificar a TV.25

PTPORTUGUÊSEFECTUAR AS LIGAÇÕES

EFECTUAR AS LIGAÇÕES Esta secção em EFECTUAR AS LIGAÇÕES utiliza principalmente diagramas correspondentes aos modelos LM76** .Ligue vários dispositivos externos à TV e mude os modos de entrada para seleccionar um dispositivo externo. Para mais informações sobre a ligação de dispositivos externos, consulte o manual fornecido com cada dispositivo.Os dispositivos externos disponíveis são: receptores HD, leitores de DVD, videogravadores, sistemas de áudio, dispositivos de armazenamento USB, PC, dispositivos de jogos e outros dispositivos externos. NOTA

A ligação do dispositivo externo pode ser diferente da do modelo.

Ligue dispositivos externos à TV independentemente da ordem da porta da TV.

Se gravar um programa de televisão num gravador de DVD ou num videogravador, não se esqueça de ligar o cabo do de entrada do sinal de TV à TV através do gravador de DVD ou do videogravador. Para mais informações sobre a gravação, consulte o manual fornecido com o dispositivo ligado.

Consulte o manual do equipamento externo sobre instruções de funcionamento.

Se ligar um dispositivo de jogos à TV, utilize o cabo fornecido com o dispositivo de jogos.

No modo PC, poderá ser produzido um ruído associado à resolução, padrão vertical, contraste ou luminosidade. Se se verificar ruído, altere a saída do PC para outra resolução, altere a frequência de actualização para outra frequência ou ajuste a luminosidade e o contraste no menu IMAGEM até a imagem ficar nítida.

No modo PC, algumas definições de resolução podem não funcionar correctamente, dependendo da placa gráfica. Ligação da antena Ligue a TV a uma tomada de antena de parede com um cabo RF (75 Ω). ANTENNA/CABLE NOTA

Utilize um separador de sinal se quiser utilizar mais de 2 TVs.

Se a qualidade de imagem for fraca, instale um amplificador de sinal para melhorar a qualidade de imagem.

Se a qualidade de imagem for fraca mesmo que tenha uma antena ligada, tente orientar a antena para a direcção correcta.

O cabo da antena e o conversor não são fornecidos.26

Ligação HdMI Transmite os sinais digitais de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo HDMI, conforme demonstrado na seguinte ilustração. Escolha qualquer porta de entrada HDMI para ligar. Pode utilizar qualquer porta.

Recomenda-se a utilização da TV com a ligação HDMI para uma melhor qualidade de imagem.

Utilize o mais recente cabo HDMI™ de alta velocidade com função CEC (Customer Electronics Control).

Os cabos HDMI™ de alta velocidade foram testados para executar um sinal HD até 1080p e superior.

Formato de áudio HDMI suportado: Dolby Digital, PCM (até 192 KHz, 32k/44,1k/48k/8 8k/96k/176k/192k, DTS não suportado.) (*Não fornecido)DVD/Blu-Ray/descodificador HD/HD STB/PC ARC (Canal de retorno de áudio)

É necessário ligar um dispositivo de áudio externo que suporte SIMPLINK e ARC utilizando a porta HDMI IN 1 (ARC).

Quando ligado a um cabo HDMI de alta velocidade, o aparelho de áudio externo que suporta ARC transmite SPDIF óptica sem um cabo de áudio óptico adicional e suporta a função SIMPLINK.27

Ligação dVI a HdMI Transmite o sinal digital de vídeo de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo DVI-HDMI, conforme demonstrado na seguinte ilustração. Para transmitir um sinal de áudio, ligue um cabo de áudio. Escolha qualquer porta de entrada HDMI para ligar. Pode utilizar qualquer porta.

(*Não fornecido) DVD/Blu-Ray/descodificador HD/PC NOtA

Dependendo da placa gráfica, o modo DOS poderá não funcionar se utilizar um cabo HDMI para DVI.

Recomenda-se a ligação do DVI-HDMI no HDMI IN 4. Ligação rGB-PC Transmite o sinal de vídeo do PC para a TV. Para transmitir um sinal de áudio, ligue um cabo de áudio. RGB OUT (PC) AUDIO OUT

(PC) RGB (*Não fornecido) PC28

Ligação composta Transmite sinais analógicos de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo composto, conforme demonstrado na seguinte ilustração. VIDEO MONO

COMPONENT PBPR YVIDEOAUDIO VERMELHO VERMELHO VERMELHO BRANCO BRANCO BRANCO AMARELO AMARELO AMARELO VCR / DVD/Blu-Ray/ descodificador HD (Utilize o cabo de vídeo composto fornecido.) (*Não fornecido) Ligação de componentes Transmite sinais analógicos de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com um cabo de componente, conforme demonstrado na seguinte ilustração. VIDEO AUDIO L R

Se os cabos não forem devidamente instalados, poderão causar uma exibição de imagem a preto e branco ou com cor distorcida.

Ligação áudio Pode utilizar um sistema de áudio externo opcional em vez das colunas incorporadas. NOTA

Se utilizar um dispositivo de áudio externo opcional em vez das colunas incorporadas, defina a função das colunas da TV para Desligado. Ligação de áudio óptica digital Transmite um sinal áudio digital da TV para um dispositivo externo. Ligue o dispositivo externo à TV com o cabo de áudio óptico, conforme demonstrado na seguinte ilustração.OPTICAL AUDIO IN OUT OPTICALDIGITALAUDIO NOTA

Não olhe para a porta de saída óptica. Se olhar para o feixe laser, poderá prejudicar a visão.

O áudio com a função ACP (protecção áudio anti-cópia) poderá bloquear a saída áudio digital.Sistema áudio digital(*Não fornecido) Ligação USB Ligue um dispositivo de armazenamento USB, unidade de disco rígido externa ou um leitor de cartões de memória USB, à TV e aceda ao menu multimédia.USB Apps USB Hub HDD IN USB IN

Para utilizar um dispositivo hub USB, certifique-se de que o liga à porta do USB IN 2 USB Hub.

Alguns hubs USB poderão não funcionar. Se não for detectado um dispositivo USB ligado através de um hub USB, ligue o dispositivo directamente à porta USB na TV. (*Não fornecido) (*Não fornecido)30

PORTUGUÊS CONTROLO REMOTO CONTROLO REMOTO (Dependendo do modelo) As descrições deste manual baseiam-se nos botões do controlo remoto. Leia cuidadosamente este manual e utilize correctamente a TV. Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (1,5 V AAA) fazendo corresponder as extremidades e com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias. Para remover as pilhas, execute as acções de instalação pela ordem inversa.

Utilizado apenas para ver vídeo 3D. TV/RAD Selecciona os canais de rádio, televisão e programa DTV. GUIDE (GUIA) Mostra o manual do programa. INFO Permite visualizar informações acerca do pro- grama actual e ecrã. SUBTITLE (LEGENDAS) Remarca a legenda preferencial no modo digital. Q. MENU (MENU RÁPIDO) Acede aos menus rápidos. INPUT (ENTRADA) Altera a fonte de entrada. LIST (LISTA) Acede à lista de programas gravados. Q.VIEW (VISTA RÁPIDA) Regressa ao canal visualizado anteriormente. HOME (INÍCIO) Acede aos menus iniciais. MY APPS (AS MINHAS APLICAÇÕES) Mostra a lista de aplicações. Botões de navegação (cima/baixo/esquer- da/direita) Para percorrer os menus ou as opções.

Selecciona menus ou opções e confirma as introduções do utilizador. Back (Retroceder) Regressa ao nível anterior. EXIT (SAIR) Apaga as apresentações no ecrã e volta à visu- alização de TV. FAV Acede à lista de canais favoritos. (Guia do Utilizador) Mostra o Guia do Utilizador. PAGE (PÁGINA) Desloca-se para o ecrã anterior ou seguinte.

Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus. ( : Vermelho, : Verde, : Amarelo, : Azul) LIVE TV (TV EM DIRECTO) Volta para TV em Directo. Botões de controlo ( ) Controla os menus de conteúdo Premium, DVR ou Smart Share ou os dispositivos compatíveis com SIMPLINK (USB, SIMPLINK ou DVR). REC (GRAVAR) Permite ajustar o menu DVR.

Estes botões são utilizados para o teletexto. Para mais informações, consulte a secção “Te- letexto”. ATENÇÃO

Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto.

Na TV analógica e em alguns países, algumas teclas do controlo remoto podem não funcionar. Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV. (Apenas LM669*) GUIDE LIST

PORTUGUÊS CONTROLO REMOTO (Guia do Utilizador) Mostra o Guia do Utilizador. RATIO (PROPORÇÃO) Redimensiona uma imagem. INPUT (ENTRADA) Altera a fonte de entrada. TV/RAD Selecciona os canais de rádio, televisão e programa DTV. LIST (LISTA) Acede à lista de programas gravados. Q.VIEW (VISTA RÁPIDA) Regressa ao canal visualizado anteriormente. FAV Acede à lista de canais favoritos.

Utilizado apenas para ver vídeo 3D. PAGE (PÁGINA) Desloca-se para o ecrã anterior ou seguinte. SETTINGS (DEFINIÇÕES) Acede aos menus principais. HOME (INÍCIO) Acede aos menus iniciais. MY APPS (AS MINHAS APLICAÇÕES) Mostra a lista de aplicações. Botões de navegação (cima/baixo/esquer- da/direita) Para percorrer os menus ou as opções.

Selecciona menus ou opções e confirma as introduções do utilizador. Back (Retroceder) Regressa ao nível anterior. GUIDE (GUIA) Mostra o manual do programa. EXIT (SAIR) Apaga as apresentações no ecrã e volta à visu- alização de TV.

Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus. ( : Vermelho, : Verde, : Amarelo, : Azul)

Estes botões são utilizados para o teletexto. Para mais informações, consulte a secção "Te- letexto". SUBTITLE (LEGENDAS) Remarca a legenda preferencial no modo digital. Q. MENU (MENU RÁPIDO) Acede aos menus rápidos. LIVE TV (TV EM DIRECTO) Volta para TV em Directo. Botões de controlo ( ) Controla os menus de conteúdo Premium, DVR ou Smart Share ou os dispositivos compatíveis com SIMPLINK (USB, SIMPLINK ou DVR). REC (GRAVAR) Permite ajustar o menu DVR. ENERGY SAVING

ENERGIA) Ajusta a luminosidade do ecrã para reduzir o consumo de energia. INFO Permite visualizar informações acerca do pro- grama actual e ecrã. SIMPLINK Acede aos aparelhos AV ligados com um cabo HDMI através de HDMI-CEC. Abre o menu SIMPLINK.

Este item não está disponível para todos os modelos.Quando aparecer a mensagem "As pilhas do controlo remoto Magic estão gastas. Substitua as pilhas.", deve substituir as pilhas. Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (AA de 1,5 V) fazendo corresponder as extremidades e com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias. Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV.Para remover as pilhas, execute as acções de instalação pela ordem inversa. ATENÇÃO

Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto.(Apenas 60LM645*, 32/42/47/55LM66**, 42/47/55LM67**, 42/47/55LM76**) Se carregar no botão Roda (OK) no controlo remoto Magic, aparece o seguinte ecrã. Mostra informações sobre o programa e ecrã actuais. Ao pressionar este botão, é apresentado o teclado numérico, com o qual pode seleccionar o número do programa. Pode seleccionar o Menu As Minhas Aplica-ções. BACK HOME

MY APPS Utilizado para a visualização de vídeo 3D. MY APPS (AS MINHAS APLICAÇÕES)Mostra a lista de aplicações.Botões de navegação (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções. HOME (INÍCIO)Acede ao Menu inicial.Roda (OK)Selecciona menus ou opções e confirma as introduções do utilizador.Percorre os canais gravados.Se carregar no botão de nave-gação ao deslocar o indicador no ecrã, o indicador desapare-ce e o controlo remoto Magic funciona como um controlo remoto normal.Para apresentar novamente o ponteiro, abane o controlo remoto Magic de um lado para o outro. (POWER) (ALIMENTAÇÃO) Liga ou desliga a TV. BACK (RETROCEDER) Regressa ao nível anterior.+ -Ajusta o nível de volume.ꕌPꕍPercorre os programas ou canais guardados. MUTESilencia todos os sons.Indicador (transmissor de RF) As Minhas AplicaçõesInformações 11-1 Breve teste de informações...

Registar o controlo remoto Magic É necessário emparelhar (registar) o comando remoto Magic com a sua televisão para começar a funcionar. Como registar o controlo remoto Magic 1 Para registar automaticamente, Ligue a TV e pressione o botão da Roda (OK). Quando o registo estiver completo, aparecerá uma mensagem de registo com sucesso no ecrã. 2 Se o registo falhar, desligue e volte a ligar a TV, de seguida pressione o botão da Roda (OK) para completar o registo. Como voltar a registar o controlo remoto Magic BACK (RETRO- CEDER) HOME (INÍ- CIO) 1 Mantenha premidos os botões BACK e HOME durante cinco segundos para reiniciar. Então, registe-o seguindo os passos “Como registar o Comando Magic” acima. 2 Para registar novamente o Comando Magic, mantenha premido o botão BACK durante cinco segundos, apontando o comando à TV. Quando o registo está concluído, é apresentada uma mensagem de conclusão no ecrã. Como utilizar o controlo remoto Magic 1 Se o indicador desaparecer, mova o controlo remoto ligeiramente para a esquerda ou para a direita. Depois, irá aparecer automaticamente no ecrã.

O indicador desaparece se não tiver sido utilizado durante um determinado período. 2 Pode mover o indicador, apontando o Receptor do indicador do controlo remoto para a TV e depois desloque-o para a esquerda, direita, cima ou baixo.

Se o indicador não funcionar correctamente, não utilize o controlo remoto durante 10 segundos e depois utilize-o novamente. Precauções a ter em conta quando utilizar o controlo remoto Magic

Utilize o controlo remoto à distância máxima de comunicação (10 m). Se utilizar o controlo remoto para além desta distância ou se hou- ver algum objecto a obstruí-lo, pode ocorrer uma falha de comunicação.

A falha de comunicação pode ocorrer se se encontrarem dispositivos por perto. Os dispositivos eléctricos como um microondas ou produtos LAN sem fios podem causar interferências, uma vez que utilizam a mes- ma largura de banda (2,4 GHz) do controlo remoto Magic.

O controlo remoto Magic pode ficar danifica- do ou funcionar incorrectamente se o deixar cair ou sofrer um impacto forte.

Quando utilizar o controlo remoto Magic, tenha cuidado para não bater em mobília ou em pessoas que se encontrem por perto.

O fabricante e o profissional de instalação não podem fornecer serviços relacionados com a segurança humana, visto que existe a possibilidade de interferência de ondas electromagnéticas com o dispositivo sem fios aplicável.

É recomendável colocar um Ponto de acesso (PA) a uma distância superior a 1 m da TV. Se o PA for colocado a uma distância inferior a 1 m, o controlo remoto Magic pode não funcionar como pretendido devido a interfe- rência de frequência.34

1 Carregue no botão HOME (INÍCIO) para aceder ao menu HOME (Menu inicial). 2 Seleccione Manual do Utilizador e carregue no botão Roda (OK).

Lista de entradaDefiniçõesTV em DirectoPesquisarInternet LG Smart WManual do programa Manual do UtilizadorLista de Recentes Manual do Utilizador NOTA

Também pode carregar em (Manual do Utilizador) no controlo remoto para aceder ao Guia do Utilizador.

Manual do Utilizador OPÇÃOFunção LG SMARTFunção AvançadaPara utilizar dispositivo de entradaPara ajustar as opções de horasPara ajustar o idiomaApoio para pessoas com capacidades reduzidasPara ajustar o controlo remoto MagicPara ajustar as opções de bloqueio da TVPara utilizar a função Poupança de Energia

Apresenta o programa em exibição actual ou o ecrã da fonte de entrada.

para alternar entre as pági- nas.

Permite procurar a descrição da função pre- tendida no índice.

Manual do Utilizador OPÇÃO > Para ajustar o idiomaHOME Definições OPÇÃO IdiomaSelecciona o Idioma do Menu (Language) e o Idioma de áudio apresentados no ecrã.Idioma do Menu (Language)Idioma de áudioIdioma da legendagemSelecciona um idioma para o texto do ecrã.[Apenas no modo Digital]Quando estiver a ver uma transmissão digital com vários idiomas de áudio, pode seleccionar o idioma pretendido.[Apenas no modo Digital]Utilize a função Legendas quando forem transmitidos dois ou mais idiomas da legendagem.✎ Se os dados das legendas num idioma seleccionado não forem IniciarFecharMais zoomOPÇÃOFunção LG SMARTFunção AvançadaInformações

HOME Definições OPÇÃO IdiomaSelecciona o Idioma do Menu (Language) e o Idioma de áudio apresentados no ecrã.Idioma do Menu (Language)Idioma de áudioIdioma da legendagemSelecciona um idioma para o texto do ecrã.[Apenas no modo Digital]Quando estiver a ver uma transmissão digital com vários idiomas de áudio, pode seleccionar o idioma pretendido.[Apenas no modo Digital]Utilize a função Legendas quando forem transmitidos dois ou mais idiomas da legendagem.✎ Se os dados das legendas num idioma seleccionado não forem IniciarFecharMenos zoom

Mostra a descrição do menu seleccionado. Pode utilizar

para alternar entre as pági- nas.

Aumenta ou reduz o tamanho do ecrã.

COMO UTILIZAR O GUIA DO UTILIZADOR

O Guia do Utilizador permite um acesso mais fácil às informações detalhadas da TV. As Minhas Aplicações35 PTPORTUGUÊSMANUTENÇÃO/RESOLUÇÃO DE PROBLEMAS MANUTENÇÃO Limpar a TV Limpe regularmente a TV para manter o melhor desempenho e prolongar a vida útil do aparelho. ATENÇÃO

Não se esqueça de primeiro desligar a alimentação, e desligar o cabo de alimentação da tomada eléctrica e todos os outros cabos.

Quando a TV ficar sem supervisão ou não for utilizada durante um longo período de tempo, desligue o cabo de alimentação da tomada eléctrica para evitar possíveis danos devidos a relâmpagos ou picos de corrente. Ecrã, estrutura, caixa e suporte

Para remover o pó ou sujidade ligeira, limpe a superfície com um pano seco, limpo e macio.

Para remover a sujidade maior, limpe a superfície com um pano macio humedecido com água limpa ou um detergente suave diluído. Em seguida, limpe de imediato com um pano seco. ATENÇÃO

Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.

Não pressione, esfregue nem arranhe a superfície do ecrã com as unhas ou algum objecto afiado, pois pode provocar riscos no ecrã e distorções na imagem.

Não utilize produtos químicos, pois podem danificar o produto.

Não pulverize líquidos na superfície. A entrada de água na TV poderá resultar em incêndios, choques eléctricos ou avarias. Cabo de alimentação Remova regularmente a acumulação de pó ou sujidade no cabo de alimentação.

RESOLUÇÃO DE PROBLEMAS

Problema SoluçãoNão é possível controlar a TV com o controlo remoto.

Verifique o sensor do controlo remoto no aparelho e tente novamente.

Verifique se há algum obstáculo entre o aparelho e o controlo remoto.

Verifique se as pilhas ainda estão boas e correctamente instaladas ( com , com ).Não é apresentada nenhuma imagem e não é ouvido nenhum som.

Verifique se o produto está ligado.

Verifique se o cabo de alimentação está ligado a uma tomada eléctrica.

Verifique se há algum problema com a tomada eléctrica, ligando outros dispositivos a esta.A TV desliga-se repentinamente.

Verifique as definições do controlo de alimentação. A alimentação pode ter sido interrompida.

Verifique se a função Auto sleep está activada na definição Hora.

Se a TV estiver ligada sem sinal, esta desliga-se automaticamente após 15 minutos de inactividade.Ao ligar ao PC (RGB/ HDMI DVI), é apresentada a mensagem “Sem sinal” ou “Formato inválido”.

Como o canal de banda utilizado pelo país pode ser diferente, o utilizador não pode alterar nem ajustar a frequência de funcionamento e este produto está configurado para a tabela de frequências regionais. Especificação do módulo Bluetooth (BM-LDS302) Padrão Versão de Bluetooth 3.0 Intervalo de frequência 2400 ~ 2483,5 MHz Potência de saída (máx.) 10 dBm ou inferior Taxa de dados (máx.) 3 Mbps Distância de comunicação Linha de visão aberta aprox. 10 m37

POrtUGUÊS ESPECIFICAÇÕES As especificações do produto acima indicadas podem ser alteradas sem aviso prévio devido à actualização das funções do produto. No que respeita à fonte de alimentação e ao consumo de energia, consulte a etiqueta mostrada no produto. MOdELOS 32LM62** 42LM62** 47LM62** 32LM6200-TA 32LM620Y-TA 42LM6200-TA 42LM620Y-TA 47LM6200-TA 47LM620Y-TA Dimensões (L x A x P) Incluindo suporte (mm) 746,0 x 528,0 x 204,0 979,0 x 660,0 x 269,0 1089,0 x 722,0 x 269,0 Excluindo suporte (mm) 746,0 x 462,0 x 35,5 979,0 x 594,0 x 35,5 1089,0

33,6 Peso Incluindo suporte (kg) 15,0 17,5 25,0 Excluindo suporte (kg) 12,8 15,3 21,3 Requisito de alimentação AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz AC 100-240 V~ 50 / 60 Hz Condições ambientais Temperatura de funcionamento 0 °C a 40 °C Humidade de funcionamento Menos de 80 % Temperatura de armazenamento -20 °C a 60 °C Humidade de Armazenamento Menos de 85 %39

PORTUGUÊS ESPECIFICAÇÕES Modo suportado HDMI/DVI-DTV Resolução Frequência horizontal (kHz) Frequência vertical (Hz) 720X480 31,469 31,5 59,94

Informações de ligação à porta de componentes Portas de componentes na TV Y P

O vídeo, cuja entrada de acordo com o conteúdo de multimédia abaixo, é reproduzido automatica- mente no ecrã 3D. Modo 3D suportado automaticamente Input (Entrada) Sinal Frequência hori- zontal (kHz) Frequência vertical (Hz) Formato de vídeo 3D reproduzível HDMI 640 X 480 31,469 / 31,5 59,94 / 60 Superior e Inferior, Lado a Lado (metade), Lado a Lado (completo) 62,938 / 63 Frame Packing, Line Alternative 480p 31,469 / 31,5 Superior e Inferior, Lado a Lado (metade), Lado a Lado (completo) 62,938 / 63 Frame Packing, Line Alternative 576p 31,25

Nos modelos que suportam WiDi, pode configurar o modo 3D da mesma forma que no modo RGB (PC). Modo suportado 3D manualmente Input (Entrada) Sinal Frequência hori- zontal (kHz) Frequência vertical (Hz) Formato de vídeo 3D reproduzível HDMI-DTV 720p 37,50 50 2D para 3D, Lado a Lado (metade), Superior e Inferior, Sequência de frame simples 45,00 60 1080i 28,12 50 2D para 3D, Lado a lado (metade), Supe- rior e Inferior 33,75 60 1080p 27,00 24 2D para 3D, Lado a lado (metade), Supe- rior e Inferior, Xadrez 28,12 25 33,75 30 56,25 50 2D para 3D, Lado a Lado (metade), Superior e Inferior, Xadrez, Sequência de frame simples, entrelaçamento de linhas, entrelaçamento de colunas 67,50 60 HDMI-PC 1024x768 48,36

2D para 3D, Lado a Lado (metade), Su- perior e Inferior 1360x768 47,71 1920x1080 67,50 2D para 3D, Lado a Lado (metade), Superior e Inferior, Xadrez, Sequência de frame simples, entrelaçamento de linhas, entrelaçamento de colunas Outros - - 2D para 3D RGB-PC 1024x768 48,36

2D para 3D, Lado a Lado (metade), Su- perior e Inferior SD 2D para 3DGrave o número do modelo e número de série do TV. Verifique a etiqueta na parte posterior da unidade e sempre que necessitar de um serviço de assistência informe estes dados ao seu fornecedor. MODELO Nº de Série Para qualquer Sugestão, Opinião ou Reclamação, Por Favor Ligue 800 54 nos EAU 0800 54 54 54 na África do Sul 080 100 54 54 em Marrocos 19960 no Egipto Em outros países, por favor contacte o nosso revendedor local ou aceda a http://www.lg.com ء
