MANUAL DE UTILIZADOR OR 96 ME Orima

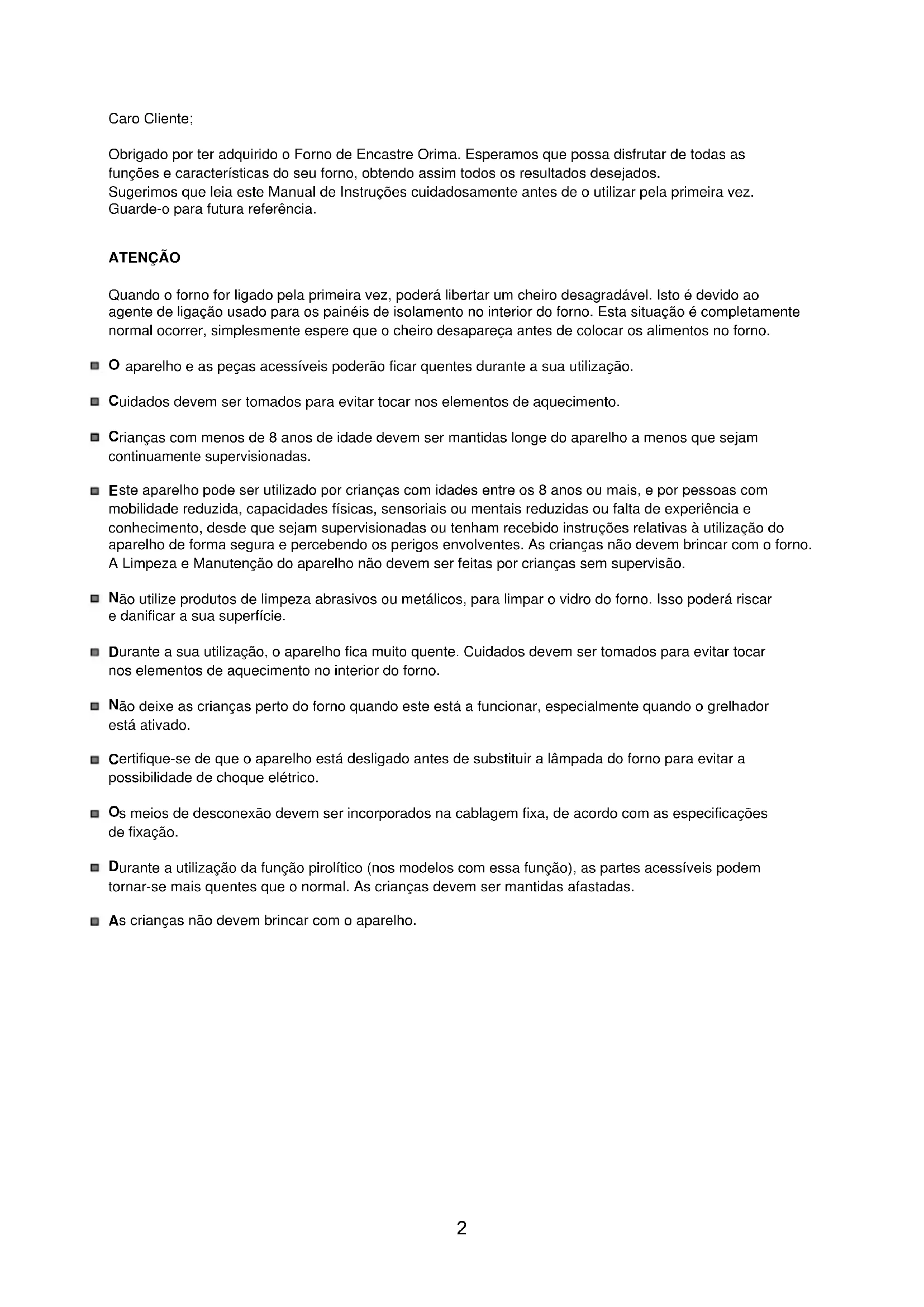

Obrigado por ter adquirido o Forno de Encastre Orima. Esperamos que possa disfrutar de todas as funções e características do seu forno, obtendo assim todos os resultados desejados. Sugerimos que leia este Manual de Instruções cuidadosamente antes de o utilizar pela primeira vez. Guarde-o para futura referência.

Quando o forno for ligado pela primeira vez, poderá libertar um cheiro desagradável. Isto é devido ao agente de ligação usado para os painéis de isolamento no interior do forno. Esta situação é completamente normal ocorrer, simplesmente espere que o cheiro desapareça antes de colocar os alimentos no forno.

aparelho e as peças acessíveis poderão ficar quentes durante a sua utilização.

rianças com menos de 8 anos de idade devem ser mantidas longe do aparelho a menos que sejam continuamente supervisionadas.

ste aparelho pode ser utilizado por crianças com idades entre os 8 anos ou mais, e por pessoas com mobilidade reduzida, capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido instruções relativas à utilização do aparelho de forma segura e percebendo os perigos envolventes. As crianças não devem brincar com o forno. A Limpeza e Manutenção do aparelho não devem ser feitas por crianças sem supervisão.

ão utilize produtos de limpeza abrasivos ou metálicos, para limpar o vidro do forno. Isso poderá riscar e danificar a sua superfície.

urante a sua utilização, o aparelho fica muito quente. Cuidados devem ser tomados para evitar tocar nos elementos de aquecimento no interior do forno.

ão deixe as crianças perto do forno quando este está a funcionar, especialmente quando o grelhador está ativado.

ertifique-se de que o aparelho está desligado antes de substituir a lâmpada do forno para evitar a possibilidade de choque elétrico.

s meios de desconexão devem ser incorporados na cablagem fixa, de acordo com as especificações de fixação.

urante a utilização da função pirolítico (nos modelos com essa função), as partes acessíveis podem tornar-se mais quentes que o normal. As crianças devem ser mantidas afastadas.

s crianças não devem brincar com o aparelho.

Não use o forno, se estiver descalço. Não toque no forno com as mãos ou os pés molhados ou húmidos. Forno: A porta do forno não deve ser aberta muitas vezes durante o período de funcionamento. O aparelho deve ser instalado por um Técnico autorizado e colocado a funcionar. O produtor não se responsabiliza por qualquer dano que possa ocorrer e que seja causado por uma instalação defeituosa ou feita por pessoas não qualificadas para o efeito.

Quando a porta do forno estiver aberta não deixe nada sobre ela, pode desequilibrar o aparelho ou danificar a porta.

Algumas partes do aparelho podem manter o calor por muito tempo, pelo que é recomendado aguardar que o mesmo arrefeça antes de tocar em pontos que são diretamente expostos ao calor.

Se não for utilizar o aparelho por um longo período de tempo, é aconselhável desligá-lo da corrente.

Se o cabo de alimentação estiver danificado, deve ser substituído por um Técnico Qualificado de forma a evitar o perigo de danos pessoais.

O excesso de derrame deve ser removido antes da limpeza e deve verificar bem que utensílios podem ser deixados no forno durante a sua limpeza.

Não deverá utilizar aparelhos a vapor para limpar o forno.

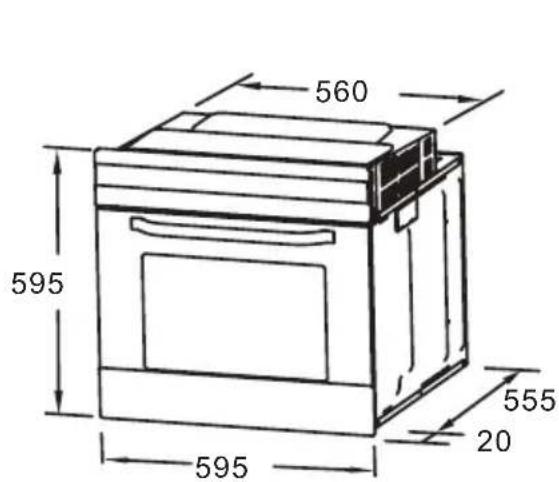

MONTAGEM DO FORNO NA UNIDADE DE ENCASTRE

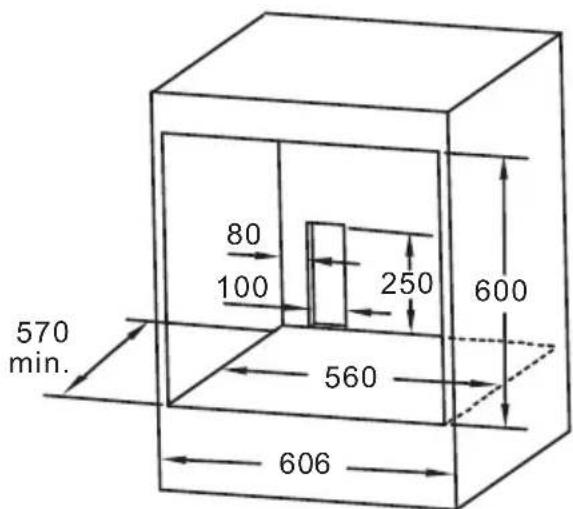

Deve ajustar o forno dentro do espaço existente na unidade de encastre da cozinha. O seu forno Orima pode ser instalado por baixo de uma bancada de trabalho ou num armário vertical. Deve fixar o forno na posição correta com parafusos, usando os dois furos de fixação da armação. Para localizar os furos de fixação, abra a porta do forno e verifique o interior. Para permitir uma ventilação adequada, deve respeitar as medidas e distâncias necessárias antes de fixar o forno.

Para o forno funcionar corretamente, o encaixe de encastre da cozinha deve ser adequado. Os painéis do aparelho da cozinha que estão ao lado do forno devem ser feitos de um material resistente ao calor. Certifique-se de que as colas da unidade que são feitas de folheado de madeira suportam temperaturas de pelo menos 120º C. Plásticos ou colas que não podem suportar altas temperaturas vão derreter e deformar a unidade, uma vez que o forno foi instalado dentro da unidade, as peças elétricas devem ser totalmente isoladas. Esta é uma exigência legal de segurança. Todas as proteções devem ficar firmemente fixas de modo que seja impossível removê-los sem o uso de ferramentas especiais. Remova a parte de trás da unidade de cozinha para garantir uma corrente adequada de ar a circular à volta do forno. O forno deve ter uma distância da parte de trás do móvel de pelo menos 45 mm.

DECLARAÇÃO DE CONFORMIDADE

Quando desembalar o forno, certifique-se que este não tenha sido danificado de alguma forma. Se tiver alguma dúvida, não utilize o aparelho e contacte um Técnico qualificado. Mantenha os materiais tais como sacos de plásticos, esferovite, ou pregos fora do alcance das crianças porque estes podem ser perigosos para as mesmas.

3DESCRIÇÃO DO PRODUTO

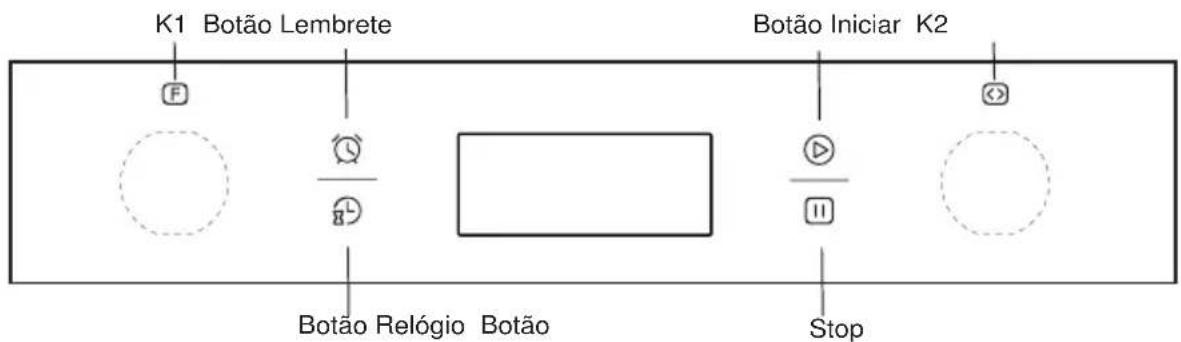

K1 Botão Lembrete Botão Iniciar K2

Botão Relógio Botão Stop

Simbolos Descrição de Funções Lâmpada do forno: Permite ao usuário observar o progresso da cozedura sem abrir a porta. A luz do forno acende-se para todas as funções de cozedura. Descongelamento: a circulação do ar à temperatura ambiente permite uma descongelaç

mais rápida dos alimentos congelados, (sem o uso de qualquer calor). É uma maneira suave e mais rápida de acelerar o tempo de descongelamento, mesmo em pratos pré-fabricados e produtos cheios de creme,etc. Resistência Inferior: um elemento escondido na parte inferior do forno fornece calor. É utilizado principalmente para manter os alimentos quentes. A temperatura pode ser ajustada na faixa dos 60-120

A temperatura padrão é de

Cozinha convencional: as resistências superior e inferior trabalham juntas para fornecer uma cozedura homogénea. A temperatura pode ser ajustada na faixa dos 50-250 C. A temperatura padrão é de 220

Confecção com ventilador: Combinação do ventilador e ambos os elementos de aquecimento proporcionam uma penetração de calor mais uniforme, economizando até 30-40% de energia. Os pratos são levemente alourados por fora e ainda húmidos por dentro. Nota: Esta função é adequada para grelhar ou assar grandes pedaços de carne a uma temperatura mais elevada. A temperatura pode ser ajustada na faixa dos 50-250OC. A temperatura padrão é de 220

Grelhador Radiante: a resistência da grelha interna liga e desliga para manter a temperatura. A temperatura pode ser ajustada dentro da faixa dos 150-240 C. A temperatura padrão é de 210

Grelhador Duplo: A resistência radiante interna e a superior estão a funcionar ao mesmo tempo. A temperatura pode ser ajustada dentro do intervalo de 150-240 C. A temperatura padrão é de 210

Grelhador Duplo com ventilador: a resistência radiante interna e a superior estão a funcionar com o ventilador. A temperatura pode ser ajustada na faixa de 150-240 C. A temperatura padrão é de 210

Convecção: uma resistência ao redor do ventilador de convecção fornece uma fonte adicional de calor para cozinhar em estilo de convecção. No modo de convecção, o ventilador acende-se automaticamente para melhorar a circulação do ar dentro do forno e cria um calor uniforme para cozinhar. A temperatura pode ser ajustada na faixa dos 50-240 C. A temperatura padrão é de 180

4INSTRUÇÕES DE FUNCIONAMENTO

1. Configuração do relógio

Após a ligação do aparelho à corrente elétrica, os símbolos "0:00" serão visíveis no visor. 1> Pressione " ", os ícones das horas começarão a piscar. 2> Rode " K2" para ajustar as horas, (o tempo deverá estar entre 0--23). 3> Pressione " ", os ícones dos minutos começarão a piscar. 4> Rode "K2 " para ajustar os minutos, (o tempo deverá estar entre 0--59). 5> Pressione " " para finalizar as configurações do relógio. ":" piscará, e o horário será iluminado. Nota: o relógio é de 24 horas. Depois de ligar, se não estiver configurado, o relógio indicará "0:00".

2. Configuração de Funções

1> Rode " K1 "para escolher a função de cozedura que deseja. O símbolo relacionado ficará iluminado. 2» Rode " K2 " para ajustar a temperatura. 3> Pressione " " para confirmar o inicio da cozedura. 4> Se o passo 2 for ignorado, pressione " " para confirmar o início da cozedura e o tempo padrão é de 9 horas, a temperatura padrão será exibida no LED. NOTA: 1>As quantidades de passos para o tempo de ajuste dos botões são as seguintes: 0--0:30min: passo 1 minuto 0:30--9:00 horas :passo 5 minutos 2>As quantidades de passos para o ajuste de temperatura são de 5º C, e " " não pode ajustar a temperatura 3>Rode " K1" para ajustar o tempo de cozedura quando o mesmo se inicia. Em seguida, pressione " " para confirmar. Se" " não for pressionado no espaço de 3 segundos, o forno voltará ao tempo anterior para continuar a cozinhar. 4>Rode "K2 " para ajustar a temperatura quando se inicia a cozedura. O indicador relacionado se iluminará. Em seguida, pressione" " para iniciar a cozedura. Se " " não for pressionado no espaço de 3 segundos, o forno voltará à temperatura anterior para continuar a cozinhar.

Configuração da Lâmpada 1> Rode "K1" para selecionar a função desejada, o ícone correspondente será ativado. 2> Pressione o botão " " para iniciar, "0:00" e o ícone da lâmpada" " se acenderão e " : " piscará.

Visualização de Funções Seleccionadas Nas seguintes funções, poderá utilizar a função inquirir e, após 3 segundos, volta ao estado atual. 1> Durante o seu funcionamento, se o relógio estiver ajustado, pressione o botão " " para ver o tempo atual; se a função lembrete foi definida, pressione o botão " " para ver o horário do lembrete. 2> Em estado de lembrete, se o relógio estiver configurado, pressione o botão " " para ver a hora atual. 3> No estado de exibição do relógio, s e a f u n ç ã o d e r e s e r v a f o i c o n f i g u r a d a , pressione o botão " " para ver a hora da reserva.

55. Função de bloqueio infantil

Para Bloquear : pressione simultaneamente durante 3 segundos, ouvirá um sinal sonoro prolongado e o ícone " " se iluminará. Desbloquear : pressione " " e " simultaneamente durante 3 segundos, ouvirá um sinal sonoro indicando que o bloqueio foi desativado. Nota: Durante o seu funcionamento, se quiser parar de cozinhar, pressione o botão de paragem rapidamente. Não precisa pressionar o botão de paragem prolongadamente.

6. Função de Lembrete:

Esta função ajudará a lembrá-lo para começar a cozinhar num determinado horário de 0:01 a 9:59. O lembrete só pode ser configurado quando o forno estiver no modo de espera. Siga as indicações abaixo mencionadas para configurar o lembrete:

1> Pressione o botão de configuração de lembrete "

2> Rode " K2 " para ajustar a hora do lembrete. (O tempo deve estar entre 0--9). 3> Pressione o botão de lembrete novamente "

4> Rode "K2 " para ajustar os minutos do lembrete. (o tempo deve estar entre 0--59). 5> Pressione " " para confirmar a configuração. O tempo começa a contar.

Nota: A campainha do forno soará 10 vezes após o tempo voltar para as “0” horas. Poderá cancelar o lembrete durante a configuração pressionando o botão de paragem; após o lembrete ter sido configurado, poderá cancelá-lo pressionando o botão de paragem duas vezes.

7. Funções Iniciar/Pausa/ Cancelar

1> Se o tempo de cozedura estiver configurado, pressione " " para iniciar a cozedura. Se a cozedura estiver em pausa, pressione " " para continuar a cozinhar. 2> Durante o processo de cozedura, pressione " " uma vez para por em pausa a cozedura. Pressione " " duas vezes para cancelar a cozedura.

8. Função de Economia de Energia

1> Em estado de espera e lembrete, pressione " " durante 3 segundos, o display LED será desligado e configurado para modo de poupança de energia. 2> Se não houver nenhuma alteração em 10 minutos em estado de espera, a indicação LED irá desligar e entrar no modo de poupança de energia. 3> Sob o modo de poupança de energia, pressione qualquer tecla ou gire qualquer botão para sair do modo de poupança de energia.

Função de Início Diferido

Para usar a função de início diferido, o relógio deve ser configurado com antecedência. No modo de ajustar o relógio, a hora reservada que o forno começa a cozinhar deve ser ajustada. (a> Pressione o botão de configuração de reserva " ", (b> Rodar "K2" para ajustar a hora da reserva. O tempo deve estar entre 0--23. (c> Pressione o botão de reserva novamente " " ; (d> Rode "K2" para selecionar os minutos de reserva . O tempo deve estar dentro de 0--59.), mas não pressione o relógio desta vez. Em seguida, aperte o botão "K1" para escolher a função. 2> Pressione o botão " " para ajustar o tempo de cozedura e a temperatura. Em seguida, gire o botão "K1" para ajustar o tempo, e " K2 " para ajustar a temperatura. 3> Pressione o botão " " para terminar a configuração de cozimento e o relógio estará na tela com o ícone de reserva " " sempre iluminado. Mas nenhum outro sinal de função será apresentado. O tempo de reserva pode ser verificado pressionando " ", 3 segundos depois, a tela exibirá o relógio novamente. 4> No momento da reserva, a cozedura começará automaticamente após um sinal sonoro. O ícone de reserva

" será apagado, e outros sinais indicadores funcionarão normalmente.

As funções de lâmpada, descongelação e a sonda não podem ser reservadas.

Durante o estado de reserva, pressione o botão de cancelar uma vez, o tempo e a temperatura do menu de reserva serão mostrados com o ícone do menu iluminado constantemente. Pressione novamente, o visor retorna ao relógio, ou pressione o botão Iniciar para retornar ao estado de reserva.

A função de lembrete é inválida durante o estado de início diferido.

1> A lâmpada do forno estará ligada para todas as funções. 2> Uma vez que o programa de cozedura for ajustado e o botão" " não for pressionado dentro de 5 minutos, a hora atual será exibida ou voltará ao estado de espera. O programa de configuração será inválido. 3> O sinal sonoro se ouvirá quando for corretamente pressionado, caso contrário não funcionará. 4> O sinal sonoro se ouvirá 5 vezes para lembrá-lo de que a cozedura está finalizada.

Tabuleiro: Para cozinhar grandes quantidades de alimentos, como bolos húmidos, doces, alimentos congelados, etc, ou para recolher as gorduras da carne.

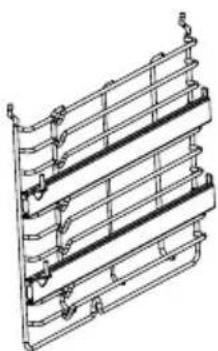

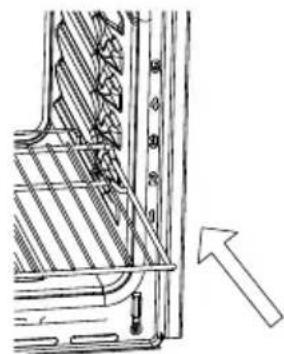

Guias Telescópicas: alguns modelos podem vir equipados com guias telescópicas para facilitar a utilização do forno. Estas guias podem ser desmontadas bastando para isso desaparafusar os parafusos utilizados na sua fixação. Depois de desmontado, o tabuleiro e a grelha poderão ser colocados no chão do forno, utilizando as funções de grelhador radiante, Grelhador duplo e Grelhador duplo com Ventoinha. NOTA: Ao colocar travessas no chão do forno, por favor NÃO utilize funções com a resistência inferior, para evitar a acumulação de calor no fundo. (Apenas para modelos específicos) 8AVISO DE SUBSTITUIÇÃO DE GRELHAS: Para garantir que as grelhas do forno funcionem com segurança, a colocação correta das mesmas entre o trilho lateral é imperativa. As grelhas e o tabuleiro só podem ser usados entre os primeiros e quintos níveis. As grelhas devem ser utilizadas na direção correta, assegurando assim que ao remover as grelhas ou o tabuleiro, alimentos quentes não deslizem facilmente.

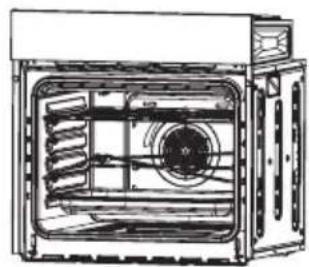

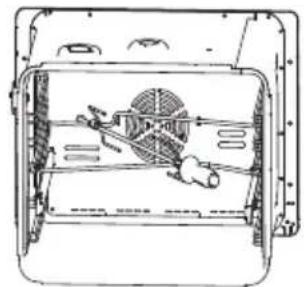

O Espeto funciona em combinação com o grelhador para aquecer os alimentos de forma homogénea de forma a garantir a manutenção da nutrição dos alimentos.

SUBSTITUIÇÃO DA LÂMPADA

Para substituição, proceda da seguinte forma: 1> Desligue a corrente elétrica totalmente (tanto na tomada como no quadro elétrico) 2> Desaparafusar a tampa de vidro da lâmpada girando-a no sentido anti-horário ( tenha em atenção que poderá estar bem enroscada) e substitua a lâmpada. 3> Aperte a tampa da lâmpada de vidro no local de origem. NOTA: Utilize somente lâmpadas de halogéneo de 25-40W/220V-240V, T300°C.

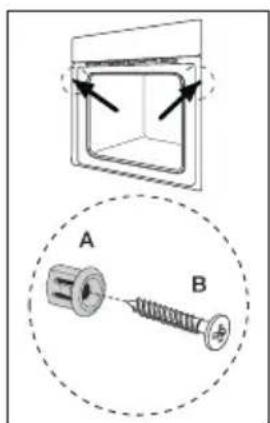

FIXAÇÃO DO FORNO NO ESPAÇO DE ENCASTRE 1. Coloque o forno no espaço do armário. 2. Abra a porta do forno. 3. Fixe o forno no recesso da cozinha com dois suportes de distância "A" que se encaixam nos orifícios do encaixe do forno e fixam-se nos dois parafusos "B".

9ABERTURAS DE VENTILAÇÃO

Quando a cozedura terminar ou estiver em estado de pausa ou de espera, se a temperatura central do forno for superior a 75 graus, a ventoinha de refrigeração continuará a trabalhar durante 15 minutos. Quando a temperatura do centro do forno for inferior a 75 graus, a ventoinha de arrefecimento irá parar antecipadamente.

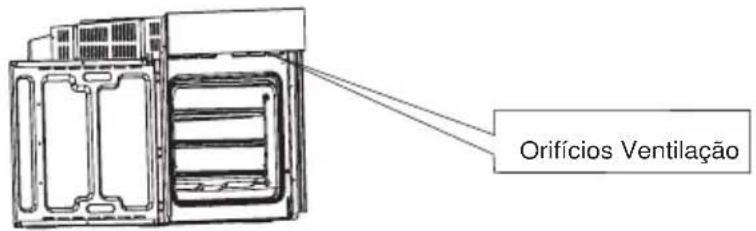

Orifícios Ventilação

Observações: 1.Somente desvios adicionais são admissíveis para todas as dimensões. 2. O aparelho não traz incluído como acessórios o interruptor ou a tomada. NOTA: O número de acessórios incluídos depende do aparelho específico adquirido.

10LIMPEZA E MANUTENÇÃO

Por uma questão de boa aparência e eficiência, deve manter o seu forno Orima limpo. O design moderno da unidade facilita a manutenção. As partes do aparelho que estão em contacto com os alimentos devem ser limpas regularmente.

Antes de qualquer operação de manutenção e limpeza, desligue o aparelho da corrente. Coloque todos os botões do painel de controlo na posição OFF. Aguarde até que o interior da unidade não esteja quente, mas apenas ligeiramente quente. A limpeza a quente é mais fácil do que quando estiver morno ou frio.

Limpe a superfície da unidade com um pano húmido, escova macia ou esponja fina e, em seguida, seque. Em caso de sujidade, use água quente, com um produto de limpeza não abrasivo.

Para limpar o vidro da porta do forno, não use produtos de limpeza abrasivos ou raspadores metálicos afiados, estes poderão arranhar a superfície ou danificar o vidro.

Nunca deixe substâncias ácidas (sumo de limão ou vinagre) em contacto com as peças de aço inoxidável.

Não use um aspirador de alta pressão para a limpeza da unidade. Os tabuleiros podem ser lavados com detergente neutro.

Eliminação Correta deste produto
