MANUAL DE UTILIZADOR HS MR 2A ZU B HOTPOINT ARISTON

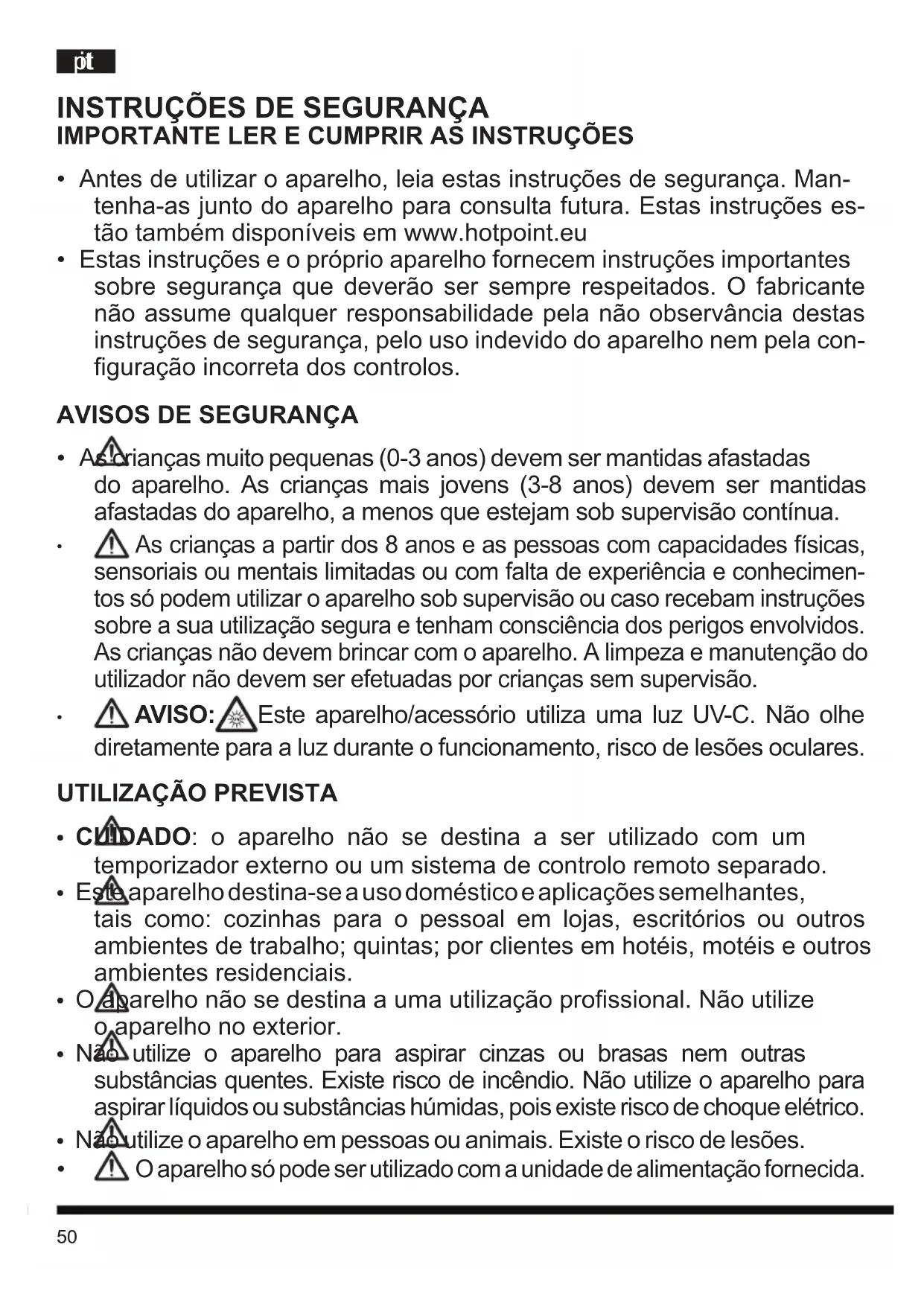

• Antes de utilizar o aparelho, leia estas instruções de segurança. Man- tenha-as junto do aparelho para consulta futura. Estas instruções es- tão também disponíveis em www.hotpoint.eu

• Estas instruções e o próprio aparelho fornecem instruções importantes sobre segurança que deverão ser sempre respeitados. O fabricante não assume qualquer responsabilidade pela não observância destas instruções de segurança, pelo uso indevido do aparelho nem pela con- guração incorreta dos controlos.

• As crianças muito pequenas (0-3 anos) devem ser mantidas afastadas do aparelho. As crianças mais jovens (3-8 anos) devem ser mantidas afastadas do aparelho, a menos que estejam sob supervisão contínua.

As crianças a partir dos 8 anos e as pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e conhecimen- tos só podem utilizar o aparelho sob supervisão ou caso recebam instruções sobre a sua utilização segura e tenham consciência dos perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do utilizador não devem ser efetuadas por crianças sem supervisão.

• AVISO: Este aparelho/acessório utiliza uma luz UV-C. Não olhe diretamente para a luz durante o funcionamento, risco de lesões oculares.

• CUIDADO: o aparelho não se destina a ser utilizado com um temporizador externo ou um sistema de controlo remoto separado.

• Este aparelho destina-se a uso doméstico e aplicações semelhantes, tais como: cozinhas para o pessoal em lojas, escritórios ou outros ambientes de trabalho; quintas; por clientes em hotéis, motéis e outros ambientes residenciais.

• O aparelho não se destina a uma utilização prossional. Não utilize o aparelho no exterior.

• Não utilize o aparelho para aspirar cinzas ou brasas nem outras substâncias quentes. Existe risco de incêndio. Não utilize o aparelho para aspirar líquidos ou substâncias húmidas, pois existe risco de choque elétrico.

• Não utilize o aparelho em pessoas ou animais. Existe o risco de lesões.

O aparelho só pode ser utilizado com a unidade de alimentação fornecida.51

Não efetue a reparação nem a substituição de qualquer peça do aparelho caso não esteja especicamente indicado no manual do utilizador. Após a desembala- gem do aparelho, certique-se de que este não sofreu danos durante o transporte. Em caso de problemas, contacte o revendedor ou o serviço pós-venda mais próxi- mo de si. Após a montagem, os resíduos das embalagens (plásticos, esferovite, etc.) devem ser guardados fora do alcance das crianças. Existe risco de asxia.

• Antes de utilizar o aparelho, remova todo o material de embalagem, incluindo as etiquetas autocolantes.

• Antes de ligar o aparelho, certique-se de que a tensão elétrica nominal corresponde à do seu sistema de abastecimento elétrico. A placa de identicação encontra-se no carregador de bateria.

• Deve ser possível desligar o aparelho da corrente elétrica retirando a cha da tomada caso esteja acessível ou através de um interruptor multipolar instalado a montante da tomada, e o aparelho deve estar ligado à terra em conformidade com as normas de segurança elétrica nacionais.

• Não utilize extensões, tomadas múltiplas ou adaptadores. Não utilize o aparelho se estiver molhado ou de pés descalços. Não utilize o aparelho se o cabo de alimentação ou a cha estiverem danicados, se não estiverem a funcionar corretamente ou se tiverem sido danicados ou tiverem sofrido uma queda. Se o cabo de alimentação estiver danicado, deve substituí-lo por outro idêntico, pois existe risco de choque elétrico.

LIMPEZA E MANUTENÇÃO

• AVISO: antes de efetuar qualquer operação de limpeza ou manutenção, certique-se de que o aparelho está desligado e a cha desligada da tomada elétrica, pois existe risco de choque elétrico. Nunca utilize um equipamento de limpeza a vapor.

• Nunca vaporize o aparelho diretamente com produtos de limpeza, pois existe risco de choque elétrico.

• Depois de lavar o cesto do lixo e os ltros, deixe-os secar. Não uti- lize o aparelho com um cesto do lixo ou ltros húmidos. Existe risco de choque elétrico ou incêndio.52

• AVISO: Para carregar a bateria, utilize apenas a unidade de ali- mentação removível fornecida com o aparelho.

• Símbolo signica que o aparelho é fornecido com uma uni- dade de alimentação removível.

• Símbolo refere-se à leitura do manual do utilizador.

• A bateria tem de ser removida do aparelho antes da eliminação.

• Antes de remover a bateria, deve desligar o aparelho da corrente elétrica.

• A bateria deve ser eliminada em segurança.

• Em condições abusivas, a bateria pode ejetar líquido; evitar o con- tacto. Em caso de contacto acidental, enxaguar com água. Caso o líquido entre em contacto com os olhos, consultar um médico. O líquido ejetado da bateria pode causar irritação ou queimaduras. DADOS TÉCNICOS DA BATERIA: Mod. LG18650HD2 (HS MR 2A ZU B) 8 células de bateria 28,8 V 2000mAh/57,6Wh Tipo/modelo do carregador de bateria removível: HD2-1 Mod. LG18650HD2 (HS MR 4A ZO) 6 células de bateria 21,6 V 2000mAh/43,2Wh Tipo/modelo do carregador de bateria removível: HD2-253

2. Remova o conjunto do cesto do lixo (7), prima

o botão de desengate do cesto do lixo (6) e retire-o.

3. Segurando a pega de metal no conjunto da

bateria (31), instale o conjunto da bateria na vertical na caixa do conjunto da bateria (32). A tensão da bateria indicada na etiqueta deve ser a mesma que é indicada na parte de trás do corpo principal. Desmonte no sentido inverso.

4. Continuando a segurar na pega do cesto do lixo

(8), instale o conjunto do cesto do lixo até ouvir um clique, tal como na gura (A).

5. Encaixe a pega da mangueira (19) no corpo principal

até ouvir um clique (B). Para remover a pega, prima o botão de desengate (36) e puxe-a para fora.

6. Encaixe a mangueira de plástico (26) na

entrada de aspiração (33), premindo até ouvir um clique, tal como na gura. Para a remover, prima o dispositivo de desengate da mangueira de plástico (27) e puxe-a para fora. Coloque a mangueira de plástico na braçadeira (17).

7. Coloque o acessório dois em um (25) na

braçadeira deslizante da pega (18), tal como na imagem (B). Se o aparelho estiver equipado com um controlo de potência remoto, tem de colocar as baterias (consulte o parágrafo “Controlo de potência remoto” do capítulo “Características”).

DESCRIÇÃO DO ASPIRADOR

1. Escova motorizada*

2. Conector da escova motorizada*

6. Botão de desengate do cesto do lixo

7. Conjunto do cesto do lixo

8. Pega do cesto do lixo

15. Recipiente do cesto do lixo

16. Tampa do cesto do lixo

21. Controlo de potência remoto*

22. Botão do modo de espera*

23. Botões - para ajuste eletrónico da potência*

24. Botões + para ajuste eletrónico da potência*

25. Acessório dois em um* (Bocal de precisão/Bocal

29. Indicador do acessório botão deslizante*

30. Indicador da escova botão deslizante*

31. Conjunto da bateria*

32. Alojamento do conjunto da bateria*

33. Entrada de aspiração

34. Tampa para carregamento*

35. Botão de desengate da escova

36. Botão de desengate da pega

37. Botão ligar/desligar

38. Regulador eletrónico da potência*

42. Indicador de potência*

• apenas nalguns modelos INTRODUÇÃO Obrigado por ter adquirido a pega de mão do aspirador multiciclónico. Ao fazê-lo, optou por um aparelho ecaz e de alto desempenho. E recomendável registar este produto em www.hotpoint.co.uk para poder ter usufruir de todos os benefícios disponibilizados pelo serviço de apoio ao cliente Hotpoint. O aspirador multiciclónico foi concebido para aliar eciência e ergonomia. Os novos motores de elevada eciência garantem desempenhos ótimos com baixo consumo.

UTILIZAÇÃO Montagem (A, B)

1. Coloque a escova motorizada (1) no chão de

acordo com a direção na gura (A), e instale-a encaixando-a na parte inferior do corpo principal (5). Verique se a tensão indicada na parte de trás do conector da escova (2) é a mesma que é indicada na parte de trás do corpo principal. Para remover a escova motorizada, prima o botão de desengate da escova (35) na parte de trás e remova o corpo principal na vertical de acordo com a gura (A).54

CARREGAR A BATERIA (C) O tempo de carregamento é de 2 ou 4 horas, conforme o modelo. Assegure-se de que o conjunto da bateria está instalado no aspirador antes de efetuar o carregamento. Utilize apenas o carregador original fornecido com o aparelho.

1. Ligue o carregador na parte de trás do corpo

principal, abrindo a tampa para carregar (34), e ligue o carregador à corrente.

2. O indicador da bateria (41) nos 4 LEDs (39)

pisca durante o tempo de carregamento.

3. Quando o indicador da bateria (41) deixar de

piscar, signica que a bateria do aspirador está carregada. Retire a cha da tomada e desligue o carregador na parte de trás do corpo principal. Feche a tampa de abertura para carregamento. O tempo de carregamento não deve superar as 12 horas para evitar danos nas baterias.

UTILIZAÇÃO DO ASPIRADOR

1. Coloque o botão deslizante no indicador da

escova (30) na parte de trás do corpo principal.

2. Prima o botão início/pausa (37); o indicador de

modo de espera (40) e o indicador da bateria nos 4 LEDs (41) estão acesos. Para ligar o aparelho, prima o regulador eletrónico da potência (38).

3. A potência de aspiração está congurada no

mínimo por predenição. Para selecionar a intensidade de aspiração pretendida (com base no modelo), utilize o botão +/- e ajuste eletronicamente a potência (23, 24) do controlo de potência remoto na pega ou prima manualmente o regulador eletrónico da potência (38) no corpo principal. É aconselhável utilizar uma baixa potência de aspiração em superfícies delicadas, como cortinas, tecidos, almofadas, etc., para evitar qualquer dano.

1. Para colocar o aspirador em pausa, se a

funcionalidade estiver disponível, pode utilizar o botão do modo de espera (22) do controlo de potência remoto (consoante o modelo).

2. Para desligar o aparelho, prima novamente o

botão ligar/desligar (37). Utilizando a escova motorizada Quando o produto não está na posição vertical, a potência de aspiração e a escova rotativa com luz UV (se disponível) estão a funcionar. Para colocar o aspirador em repouso, utilize o botão do modo de espera (22) do controlo de potência remoto (21) e, para reiniciar a potência de aspiração, prima o botão do modo de espera ou o regulador eletrónico de potência. Se o produto estiver em posição de repouso, a função início/pausa desliga a luz UV (se disponível) e a escova rotativa, mantendo a potência de aspiração ligada. Nesta posição, é possível utilizar os outros acessórios na braçadeira (17). Para colocar o aspirador em repouso, utilize o botão do modo de espera (22) do controlo de potência remoto (21) e, para reiniciar a potência de aspiração, prima o botão do modo de espera ou o regulador eletrónico de potência. Em caso de utilização do aspirador com a pega (E). Permite-lhe limpar superfícies não acessíveis com a escova motorizada.

1. Coloque o botão deslizante no indicador do

acessório (29) na parte de trás do corpo principal.

2. Coloque o acessório dois em um (25) na

estrutura da pega, empurrando para baixo a braçadeira deslizante da pega (18).

3. Para remover a pega, prima o botão de

desengate (36) e puxe-a para fora.

4. Prima o botão início/pausa (37); o indicador de

modo de espera (40) e o indicador da bateria nos 4 LEDs (41) estão acesos. Para ligar o aparelho, prima o regulador eletrónico da potência (38). CARACTERÍSTICAS Indicadores LED e regulador eletrónico de potência (38,39) (se disponível) Indicador de modo de espera (40): se utilizar o botão do modo de espera (22) do controlo de potência remoto, a potência de aspiração é interrompida e o indicador da potência (42) pisca uma vez. Para reiniciar a potência de aspiração, prima o botão do modo de espera (22). O indicador de modo de espera está sempre ligado. Indicador da bateria (41): Quando o produto funciona, o indicador da bateria (41) acende-se com uma luz xa. Durante o tempo de carregamento, está intermitente. Indicador de potência (42): pisca quando prime um botão no controlo de potência remoto. Indicador de limpeza do ltro (43): após várias horas de utilização, o LED acende-se. Após a limpeza do ltro HEPA (consulte o capítulo “Limpeza e manutenção”), para reinicializar o indicador, prima o símbolo “+” (24) do controlo de potência remoto durante alguns segundos. Regulador eletrónico da potência (38): se premir este botão no corpo principal, a potência de aspiração funciona de forma cíclica (méd -> máx -> mín -> méd). Permite denir a potência de aspiração necessária.55

Controlo de potência remoto O controlo de potência remoto (21) (se disponível) permite-lhe ajustar a potência de aspiração diretamente e sem esforço na pega de mão. Quando estiver a utilizar o aspirador, pode colocá-lo em modo de espera premindo o botão do modo de espera (22). Para colocar ou substituir as baterias do controlo de potência remoto:

1. Abra o compartimento da bateria (28).

2. Introduza as duas baterias AAA, respeitando os

polos positivo e negativo.

3. Feche o compartimento da bateria até ouvir

clique e aperte a tampa. Luz ultravioleta A luz UV (se disponível)(4) é uma função de esterilização por ultravioletas. Quando a escova está a remover o pó do pavimento, normalmente, a luz UV está acesa e a função antissética está em funcionamento. Se a escova não estiver em contacto com uma superfície horizontal, a luz UV desativa-se. Para substituir a luz UV, contacte o Centro de Assistência Autorizado mais próximo. Filtro Hepa Este modelo inclui um ltro Hepa. O ltro Hepa garante uma proteção máxima contra alérgenos e elevada qualidade do ar, porque o ar devolvido pelo aparelho está totalmente isento de resíduos de pó/ poeira.

LIMPEZA E MANUTENÇÃO

Antes de efetuar a limpeza ou a manutenção do aspirador, certique-se de que desligou a cha da tomada elétrica. Não utilize substâncias agressivas nem materiais abrasivos para limpar o aparelho, as peças internas e os acessórios. Para a limpeza, utilize um pano macio seco ou ligeiramente humedecido. Antes de reiniciar o aparelho, certique-se de que este e todas as suas peças estão bem secos. É aconselhável limpar o ltro todos os 6 meses para restaurar a sua potência de ltragem. De qualquer modo, recomendamos a substituição do ltro pelo menos todos os anos para garantir um desempenho máximo. Utilize sempre o aspirador com o ltro instalado. Limpeza do cesto do lixo Para a limpeza de rotina do cesto do lixo (G):

1. Prima o botão de desengate do cesto do lixo (6)

e retire o cesto do lixo (7).

2. Mantenha o conjunto do cesto do lixo na posição

vertical com a tampa voltada para baixo.

3. Prima o bloqueio da tampa do cesto do lixo (16)

para abrir o recipiente do cesto do lixo (15).

4. Esvazie o cesto do lixo.

5. Feche a tampa do cesto do lixo premindo até

ouvir um clique e recoloque-o no corpo principal. Para a lavagem do recipiente do cesto do lixo com vista a remover qualquer sujidade residual (G,H):

1. Antes de lavar o recipiente do cesto do lixo,

certique-se de que o esvaziou.

2. Alinhe o parafuso na parte de trás da tampa do

motor (11) com a marca de desbloqueio do cesto do lixo (15) para abrir o cesto do lixo, rodando a parte superior do cesto do lixo conforme ilustrado na gura (G).

do cesto do luxo, segurando na pega de metal tal como na imagem (H2).

5. Remova qualquer sujidade residual, lavando o

recipiente do cesto do lixo com água corrente.

6. Deixe secar à temperatura ambiente até que

todas as suas partes estejam bem secas.

7. Monte o multiciclone inferior e o ltro pela ordem

8. Alinhe o parafuso na parte de trás da tampa do

motor (11) com a marca de bloqueio do cesto do lixo para fechar o cesto do lixo, rodando a parte superior do cesto do lixo conforme ilustrado na gura (G).

9. Quando o parafuso na parte de trás da tampa

do motor (11) e a marca de bloqueio do cesto do lixo estiverem completamente alinhadas, o cesto do lixo está bem encaixado.

10. Recoloque o conjunto do cesto do lixo no corpo

principal. Limpeza dos ltros (H) Para limpar o ltro Hepa (10):

1. Abra a tampa do ltro (9) utilizando a patilha da

pega do cesto do lixo, conforme ilustrado na gura (H3).

2. Remova o ltro Hepa rodando-o na direção

indicada no ltro (H4).

3. Lave o ltro com água corrente, certicando-se

de que o jato de água não é demasiado forte.

4. Segure-o de modo a que a água corra

paralelamente à suas pregas.

5. Deixe secar à temperatura ambiente até que

todas as suas partes estejam bem secas.

6. Reinstale o ltro Hepa e o conjunto pela ordem

1. Alinhe o parafuso na parte de trás da tampa do

motor (11) com a marca de desbloqueio do cesto do lixo (15) para abrir o cesto do lixo, rodando a parte superior do cesto do lixo conforme ilustrado na gura (G).

2. Retire o ltro multiciclónico (13).

3. Limpe o ltro lavando-o com água corrente

e certicando-se de que o jato de água não é demasiado forte.

4. Deixe secar à temperatura ambiente até que

todas as suas partes estejam bem secas.

5. Encaixe o ltro no alojamento especial, dentro

do recipiente do cesto do lixo.

6. Feche o recipiente do cesto do luxo pela ordem

inversa. Limpeza da escova motorizada (I) Antes de efetuar a limpeza ou a manutenção da escova motorizada do aspirador, certique-se de que desligou a cha da tomada elétrica. Desligue sempre a escova motorizada antes de a limpar.

1. Desbloqueie a tampa da escova de rolo (3)

desapertando os dois parafusos.

2. Remova a tampa do rolo na direção indicada na

limpeza. Evite a limpeza com água.

4. Monte no sentido inverso.

ACESSÓRIOS (F) Acessório dois em um: Bocal de precisão Colocando o acessório dois em um na posição indicada na gura (F2) até ouvir um clique permite utilizar o bocal de precisão. Ajuda a aspirar cantos, ssuras e outras áreas de difícil acesso. Acessório dois em um: Bocal para superfícies delicadas Colocando o acessório dois em um na posição indicada na gura (F3) até ouvir um clique permite utilizar o bocal para superfícies delicadas. É adequado para aspirar superfícies que requeiram um cuidado especial, como radiadores, móveis, etc. As suas cerdas naturais especiais permitem-lhe uma utilização em todas as superfícies muito delicadas sem as danicar.

PRESERVAÇÃO DO AMBIENTE

ELIMINAÇÃO DOS MATERIAIS DE

EMBALAGEM O material de embalagem é 100% reciclável e está marcado com o símbolo de reciclagem (*). As várias partes da embalagem devem ser eliminadas de forma responsável e em plena conformidade com a regulamentação das autoridades locais em matéria de eliminação de resíduos. DESMANTELAMENTO CONFIGURATION ELETRODOMÉSTICOS Elimine as embalagens de forma ecológica. Este aparelho está marcado em conformidade com a Diretiva Europeia 2012/19/UE relativa a aparelhos elétricos e eletrónicos usados (resíduos de equipamentos elétricos e eletrónicos - REEE). A diretiva estabelece o quadro para a devolução e reciclagem de aparelhos usados, aplicável em toda a UE. Pergunte ao seu revendedor especializado sobre as instalações de eliminação atuais. As baterias contêm substâncias nocivas para o ambiente natural. Não as elimine juntamente com os resíduos domésticos. Entregue as baterias usadas nos pontos de reciclagem. Antes de eliminar ou entregar o aparelho num ponto de reciclagem, certique-se de que remove as baterias do compartimento da bateria.57

ASSISTÊNCIA Antes de contactar a Assistência técnica:

• Verique se pode resolver sozinho a anomalia (consulte Solução de Problemas)

• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado con- tinuar, contactar a nossa Assistência através do telefone 707 21 22 23. Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas informações encontram-se na placa de iden- ticação. Mod. SL B16 AA0 Cod. 12345678901S/N 1234567891600W 220-240 V ~ 50/ 60 Hz TY PE XX-XX-XX MADE IN YY 12modelo da máquina (Mod.)número de série (S/N) Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.Recolha dos58

RESOLUÇÃO DE PROBLEMAS

Problema Possíveis causas/soluções Não é possível desligar o aspirador.

• Vericar se o botão início/pausa e o regulador eletrónico de potência estão pressionados.

• O aparelho não está carregado; coloque-o em carga.

• Verique se o conjunto da bateria foi instalado corretamente.

• Depois de pressionar o botão de ligar/desligar, assegure-se de que o regulador eletrónico da potência no produto é pressionado durante cerca de 1 minuto, caso contrário, o produto não irá ligar e os indicadores LED stand-by e de bateria irão desligar-se. O tempo de carregamento não foi suciente após o carregamento do conjunto da bateria.

• O tempo de carregamento não foi suciente. Carregue completamente a bateria de acordo com o método indicado no capítulo dedicado ao carregamento.

• Se o conjunto da bateria já não conseguir manter a carga, signica que está a envelhecer. Contacte um Centro de Assistência Autorizado, uma vez que a bateria pertence aos consumíveis. Baixa potência de aspiração.

• Limpe os ltros e, se necessário, substitua-os.

• Certique-se de que a pega da mangueira, a mangueira e a escova não estão bloqueadas.

• Limpe o recipiente do cesto do lixo e os respetivos ltros.

• Verique se o nível de pó está no máximo e, se necessário, esvazie o recipiente do cesto do lixo.

• Assegure-se de que o botão deslizante está na posição correta.

• O conjunto da bateria está descarregado. Carregue o conjunto da bateria. O controlo de potência remoto não funciona.

• A bateria não está a carregar na pega.

• As baterias foram colocadas incorretamente no compartimento da bateria. Posicione as duas baterias AAA, respeitando os polos positivo e negativo.

• Remova as baterias e volte a colocá-las, respeitando os polos positivo e negativo.

• Pode existir interferência de aparelhos eletrónicos ou obstáculos.

• Vericar se o botão início/pausa e o regulador eletrónico de potência estão pressionados. Ocorrência de pequenas descargas eletrostáticas durante a aspiração.

• Se forem aspirados pós ou poeiras muito nas, como farinha, etc., podem ocorrer pequenas descargas eletrostáticas.

• Quando aspirar materiais como os indicados anteriormente, é aconselhável não utilizar a pega da mangueira, mas apenas a mangueira de plástico, e denir um nível baixo de potência de aspiração. O aspirador emite sibilos ou vibrações durante a utilização.

• Um ou mais acessórios foram montados incorretamente. Certique-se de que os ltros e as escovas foram montados de acordo com as instruções.

• Limpe os ltros e, se necessário, substitua-os.

• Assegure-se de que o botão deslizante está na posição correta. A escova desloca-se com diculdade.

• Reduza a potência de aspiração, especialmente em tapetes e tecidos em geral.

• O tempo de carregamento não foi suciente. Carregue completamente a bateria de acordo com o método indicado no capítulo dedicado ao carregamento.

• Verique e limpe a escova. O aspirador desliga-se durante a utilização.

• Certique-se de que a pega da mangueira, a mangueira e a escova não estão bloqueadas.

• O conjunto da bateria está descarregado. Carregue o conjunto da bateria. A luz UV não funciona. • Verique se o produto está na posição vertical.

• Se a tampa da luz UV estiver demasiado suja, limpe-a com um pano de algodão seco

• Se a luz UV estiver danicada, contacte um centro de assistência autorizado

• Se as rodas pequenas estiverem bloqueadas, limpe e remova a sujidade das rodas, vericando se o produto está desligado da tomada elétrica.59
