MANUAL DE UTILIZADOR DPL 1185 TEKA

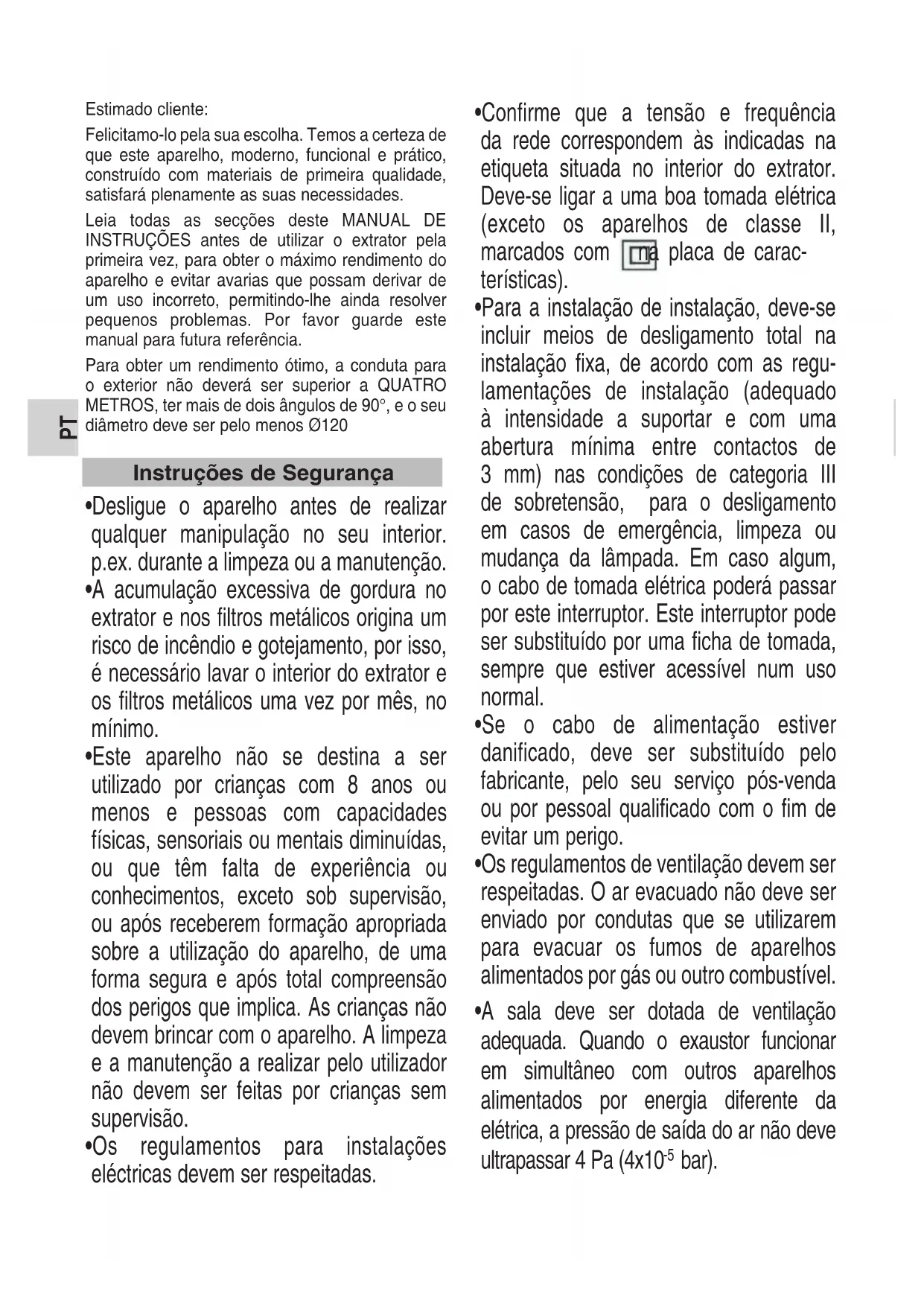

Felicitamo-lo pela sua escolha. Temos a certeza de que este aparelho, moderno, funcional e prático, construído com materiais de primeira qualidade, satisfará plenamente as suas necessidades.

Leia todas as secções deste MANUAL DE INSTRUÇÕES antes de utilizar o extrator pela primeira vez, para obter o máximo rendimento do aparelho e evitar avarias que possam derivar de um uso incorreto, permitindo-lhe ainda resolver pequenos problemas. Por favor guarde este manual para futura referência.

Para obter um rendimento ótimo, a conduta para o exterior não deverá ser superior a QUATRO METROS, ter mais de dois ângulos de 90°, e o seu diâmetro deve ser pelo menos ∅120

Instruções de Segurança

• Desligue o aparelho antes de realizar qualquer manipulação no seu interior. p.ex. durante a limpeza ou a manutenção.
• A acumulação excessiva de gordura no extrator e nos filtros metálicos origina um risco de incêndio e gotejamento, por isso, é necessário lavar o interior do extrator e os filtros metálicos uma vez por mês, no mínimo.
• Este aparelho não se destina a ser utilizado por crianças com 8 anos ou menos e pessoas com capacidades físicas, sensoriais ou mentais diminuídas, ou que têm falta de experiência ou conhecimentos, exceto sob supervisão, ou após receberem formação apropriada sobre a utilização do aparelho, de uma forma segura e após total compreensão dos perigos que implica. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a realizar pelo utilizador não devem ser feitas por crianças sem supervisão.

• Os regulamentos para instalações eléctricas devem ser respeitadas.

• Confirme que a tensão e frequência da rede correspondem às indicadas na etiqueta situada no interior do extrator. Deve-se ligar a uma boa tomada elétrica (exceto os aparelhos de classe II, marcados com ma placa de características).

• Para a instalação de instalação, deve-se incluir meios de desligamento total na instalação fixa, de acordo com as regulamentações de instalação (adequado à intensidade a suportar e com uma abertura mínima entre contactos de 3 mm) nas condições de categoria III de sobretensão, para o desligamento em casos de emergência, limpeza ou mudança da lâmpada. Em caso algum, o cabo de tomada elétrica poderá passar por este interruptor. Este interruptor pode ser substituído por uma ficha de tomada, sempre que estiver acessível num uso normal.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por pessoal qualificado com o fim de evitar um perigo.
• Os regulamentos de ventilação devem ser respeitadas. O ar evacuado não deve ser enviado por condutas que se utilizarem para evacuar os fumos de aparelhos alimentados por gás ou outro combustível.

• A sala deve ser dotada de ventilação adequada. Quando o exaustor funcionar em simultâneo com outros aparelhos alimentados por energia diferente da elétrica, a pressão de saída do ar não deve ultrapassar 4 Pa (4x10 ^-5 bar).

• Não é permitido fazer fogo debaixo do extrator.

• A parte inferior do extrator deve-se situar no mínimo a 65 cm das superfícies a gás ou mistas. Siga as indicações mínimas do fabricante da superfície. Esta distância pode ser reduzida se indicado nas instruções de instalação do extrator.
• As partes acessíveis podem ser aquecidos quando usado com aparelhos de cozinha.
• Nunca deixe os queimadores de gás acesos sem um recipiente a cobri-los. A gordura acumulada nos filtros pode verter ou queimar-se por efeito do aumento de temperatura.
• Evite cozinhar debaixo do extrator se os filtros metálicos não estiverem colocados, p. ex. enquanto estão a ser limpos no lava-loiças.
• Recomendamos-lhe o uso de luvas e ter a máxima precaução quando limpar o interior do extrator.
• O seu extrator destina-se ao uso doméstico e unicamente para a extração e purificação dos gases provenientes da preparação de alimentos. O uso para outros fins fica à sua inteira responsabilidade e pode ser perigoso. O fabricante não se responsabiliza pelos danos originados por um uso indevido do aparelho.

• Para qualquer reparação, deverá dirigir ao Serviço de Assistência Técnica do fabricante mais próximo, usando sempre peças sobresselentes originais.

• As reparações ou modificações realizadas por pessoal não qualificado podem provocar danos no aparelho ou um mau funcionamento, pondo em perigo a sua segurança.

• Este aparelho cumpre a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos identificada como “Resíduos de Aparelhos Elétricos e Eletrónicos”. A diretiva proporciona o âmbito geral válido em toda a União Europeia para a retirada e reutilização dos resíduos dos aparelhos elétricos e eletrónicos.

Instalação

• As instruções de instalação estão definidas nas imagens que se encontram no início deste manual.
• Primeiro, remova a película de protecção da parte de trás do aparelho e, após a instalação, remova a restante película por completo.
• Não seguir as instruções de instalação dos parafusos ou dispositivos de fixação pode resultar em uma falha elétrica.
• Este exaustor destina-se a ser instalado apenas acima de uma placa com no máximo quatro zonas de cocção, de acordo com a UNE-EN 60335-2-31:2015 A1:2023; 7.12.1.

Instruções de Utilização

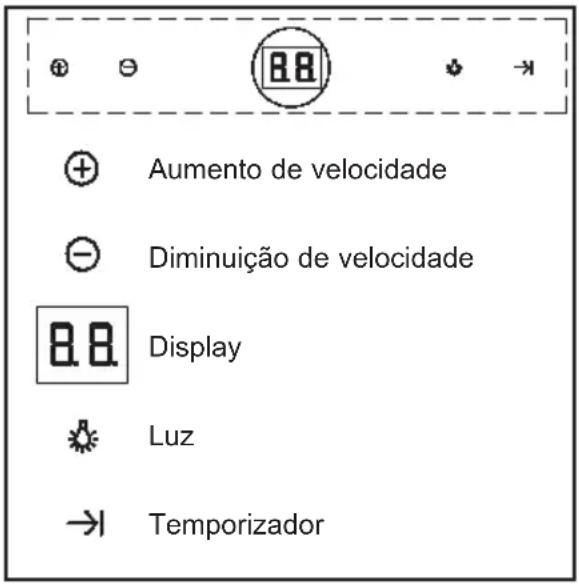

Ao accionar o comando como indica a figura poderá controlar as funções do exaustor.

Para conseguir uma melhor aspiração, recomendamos que ponha o exaustor em funcionamento uns minutos antes de cozinhar para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos.

De igual modo, mantenha o exaustor em funcionamento uns minutos depois de cozinhar para que a totalidade dos fumos e odores sejam aspirados para o exterior.

Aumento de velocidade Diminuição de velocidade Display Luz Temporizador

Programação do tempo de aspiração

1) Ligue a chaminé e seleccione a velocidade de aspiração.
2) Pressione o botão "Temporizador".
3) Seleccione o tempo entre 1e 99 minutos, utilizando os botões “+” e “-”.
4) A velocidade de aspiração e o tempo de programação aparecem no display alternadamente.

A velocidade máxima “H” só pode ser seleccionada manualmente e será automaticamente alterada para a segunda velocidade após 10 minutos aproximadamente.

Indicador de Saturação de Filtros "F"

• Quando o indicador de saturação de filtros se acender proceda à limpeza dos mesmos.
• Uma vez limpos, pressione “+” e “-” simultaneamente e o indicador apagar-se-á.

Limpeza e Manutenção

Ao efectuar os trabalhos de limpeza e manutenção, certifique-se que cumpre as instruções de Segurança.

Limpeza do Corpo do Exaustor

• Se o seu exaustor for em aço inoxidável deve utilizar produtos específicos para este material, conforme as instruções do fornecedor do produto.
• Se o seu exaustor for pintado, utilize água tépida e sabão neutro. Evite usar produtos com substâncias corrosivas, abrasivas ou dissolventes.
• Nunca utilize esfregões metálicos nem produtos abrasivos ou corrosivos.
• Seque o exaustor com um pano que não liberte pêlos.
• Não é aconselhável a utilização de produtos de limpeza por vapor, para realizar esta tarefa.

• Para retirar os filtros faça uma ligeira pressão sobre os encaixes e retire-os. Os filtros metálicos podem ser limpos deixando-os em água quente e detergente neutro até que a gordura se dissolva e enxugando-os debaixo da torneira ou utilizando produtos próprios para gordura. Também podem ser lavados na máquina de lavar a loiça. Neste caso, é aconselhável colocar os filtros na vertical a fim de evitar que se depositem restos de comida nos mesmos.
• A lavagem dos filtros na máquina de lavar loiça pode deteriorar a superfície metálica (enegrecendo-a), no entanto não afecta a sua capacidade de retenção de gorduras.
• Uma vez limpos, deixe os filtros secar ao ar e depois volte a colocá-los no exaustor.

Luzes

Para substituir a lâmpada contacte por favor o Centro de Assistência Técnica mais próximo.

Código da lâmpada: 81483104

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Problema Possível causa Solução
O exaustor não funciona.	O cabo de alimentação do exaustor não está ligado à rede.Não há corrente na rede.
O exaustor não aspira o suficiente ou vibra.	Filtros saturados de gordura.Obstrução na conduta de salda de ar.

• Para instalar o filtro de carvão ativo siga as instruções fornecidas com o mesmo.
• O fabricante reserva-se o direito de efetuar as correções que julgar necessárias em seus dispositivos sem danificar suas características essenciais.
• É possível que com a instalação de filtros de carvão se observe uma redução no fluxo de extração na coifa.

Informação sobre proteção ambiental.

Economia de Energia

• Este aparelho é energeticamente eficiente. Aqui ficam algumas dicas para poupar ainda mais energia:
• Garanta um fluxo de ar adequado durante a cozedura para que a campânula funcione de forma eficiente e silenciosa.
• Ajuste a velocidade do ventilador de acordo com a quantidade de vapor gerada durante a cozedura. Utilize a configuração intensiva apenas quando necessário; quanto menor for a velocidade do ventilador, menor será o consumo de energia.
• Quando o vapor for ger selecione a velocidade mais elevada do ventilador no momento certo. Se o vapor já se tiver espalhado pela cozinha, a campânula precisará de funcionar durante mais tempo e, portanto, consumirá mais energia.
• Desligue a campânula e as luzes quando já não forem necessárias ou não estiverem a ser utilizadas.
• Limpe e substitua o filtro regularmente para aumentar a eficácia do sistema de ventilação e evitar o risco de incêndio.
• Cubra as panelas e frigideiras durante a cozedura para reduzir o vapor e a condensação.

Eliminação da Embalagem

- Elimine os materiais de embalagem, como cartão, poliuretano e película aderente, em recipientes adequados. Isto garante a reutilização dos materiais.

Desmontagem do Eletrodoméstico

1.º Desligue a alimentação elétrica.
2.º Remova a tampa da conduta acima do exaustor.
3.º Desligue o duto.
4.º Retire os parafusos que fixam o aparelho à parede, mantendo-o apoiado.
5.º Elimine os resíduos de acordo com as normas de proteção ambiental aplicáveis.

Eliminação de Eletrodomésticos Antigos

• De acordo com a Diretiva Europeia 2012/19/UE (REEE), os aparelhos antigos não devem ser eliminados o com o lixo doméstico. Devem ser recolhidos separadamente para otimizar a recuperação e a reciclagem dos seus componentes e materiais e reduzir o impacto na saúde humana e no ambiente.
• O símbolo do caixote do lixo com rodas riscado em todos os produtos recorda a obrigação de recolher os resíduos separadamente. Para obter informações sobre a eliminação correta do seu eletrodoméstico antigo, contacte a câmara municipal ou o revendedor local.
• Inutilize o seu eletrodoméstico antes do descarte. Corte o cabo de alimentação e elimine-o.

Informações Técnicas:

Especificações Elétricas (VER ETIQUE-TA)

Este dispositivo foi concebido, testado e fabricado de acordo com as seguintes normas:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
  • EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/CISPR14-2; EN/IEC61000-3-2; EN/IEC 61000-3-3
