Vintage Tube Overdrive TO800 - Guitarra BEHRINGER - Manual de utilização gratuito

Tipo de produto	Pedal de efeito overdrive para guitarra elétrica
Marca	Behringer
Modelo	Vintage Tube Overdrive TO800
Alimentação	Bateria de 9 V ou fonte de alimentação 9 V (não incluída)
Consumo elétrico	Aproximadamente 20 mA (estimativa)
Impedância de entrada	500 kΩ
Impedância de saída	1 kΩ
Controles	DRIVE, LEVEL, TONE, chave ON/OFF
Conectores	Entrada IN (jack 6,35 mm não balanceado), Saída OUT (jack 6,35 mm não balanceado), DC IN 9 V
Dimensões (aprox.)	70 x 120 x 50 mm
Peso (aprox.)	300 g
Funções principais	Overdrive, distorção de válvula simulada, controle de tonalidade, sustain
Manutenção e limpeza	Limpar com pano seco, evitar solventes
Segurança	Não utilizar perto de líquidos ou fontes de calor, utilizar apenas acessórios autorizados, não reparar por conta própria
Peças de reposição e reparabilidade	Contatar o serviço pós-venda Behringer para peças e reparos
Informações gerais	Número de série na base, garantia limitada (ver musictribe.com/warranty)

Perguntas frequentes - Vintage Tube Overdrive TO800 BEHRINGER

Como alimentar o pedal TO800?

Você pode alimentar o pedal com uma bateria de 9 V (não incluída) ou uma fonte de alimentação 9 V (não incluída) conectada ao conector DC IN. O pedal liga automaticamente quando um plug é inserido na entrada IN.

Como conectar o pedal ao meu amplificador?

Conecte sua guitarra na entrada IN (jack 6,35 mm) e ligue a saída OUT à entrada do seu amplificador. Use cabos não balanceados.

Para que serve o botão DRIVE?

O botão DRIVE determina a intensidade do efeito overdrive. Quanto mais você gira, mais forte é a saturação.

Para que serve o botão TONE?

O botão TONE modifica a cor geral do som, ajustando o timbre agudo/grave.

Para que serve o botão LEVEL?

O potenciômetro LEVEL ajusta o nível de saída do pedal, para equilibrar o volume com o sinal bypass.

Por que o LED não acende?

O LED ON/BATT acende quando o efeito está ativado. Se não acender, verifique a bateria ou a alimentação. O LED também serve como indicador do estado da bateria.

Como trocar a bateria?

Pressione os eixos da dobradiça com uma caneta e remova a tampa do pedal. Substitua a bateria de 9 V. Feche a tampa sem arranhar a superfície.

O pedal não produz som, o que fazer?

Verifique se o pedal está alimentado (LED aceso), se os cabos estão corretamente conectados, se a chave está pressionada (efeito ativado) e se seu amplificador está ligado. Tente bypassar o pedal.

Qual é a garantia do TO800?

A garantia é uma garantia limitada. Para conhecer os termos exatos, consulte o site musictribe.com/warranty.

Como limpar o pedal?

Use um pano seco para limpar a superfície. Evite solventes e água. Desconecte o pedal antes de qualquer limpeza.

MANUAL DE UTILIZADOR Vintage Tube Overdrive TO800 BEHRINGER

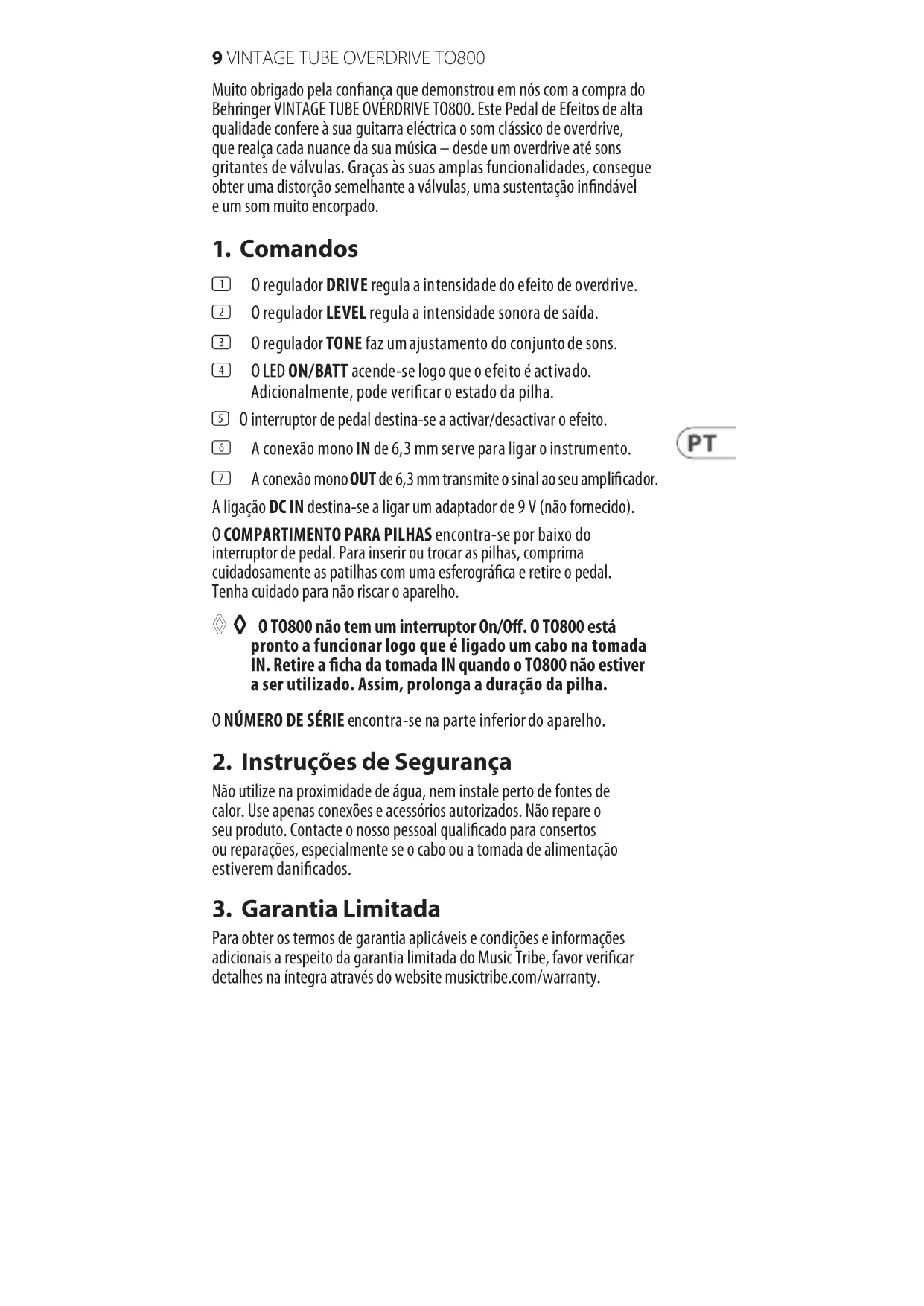

Muito obrigado pela confiança que demonstrou em nós com a compra do Behringer VINTAGE TUBE OVERDRIVE TO800. Este Pedal de Efeitos de alta qualidade confere à sua guitarra eléctrica o som clássico de overdrive, que realça cada nuance da sua música — desde um overdrive até sons gritantes de válvulas. Graças às suas amplas funcionalidades, consegue obter uma distorção semelhante a válvulas, uma sustentação infindável e um som muito encorpado.

1. Comandos

1 O regulador DRIVE regula a intensidade do efeito de overdrive.
2 O regulador LEVEL regula a intensidade sonora de saída.
3 O regulador TONE faz um ajustamento do conjunto de sons.
4 O LED ON/BATT acende-se logo que o efeito é activado. Adicionalmente, pode verificar o estado da pilha.
5 O interruptor de pedal destina-se a activar/desactivar o efeito.
6 A conexão mono IN de 6,3 mm serve para ligar o instrumento.
7 A conexão mono OUT de 6,3 mm transmite o sinal ao seu amplificador.

A ligação DC IN destina-se a ligar um adaptador de 9 V (não fornecido).

O COMPARTIMENTO PARA PILHAS encontra-se por baixo do interruptor de pedal. Para inserir ou trocar as pilhas, comprima cuidadosamente as patilhas com uma esferográfica e retire o pedal. Tenha cuidado para não riscar o aparelho.

O T0800 não tem um interruptor On/Off. O T0800 está pronto a funcionar logo que é ligado um cabo na tomada IN. Retire a ficha da tomada IN quando o T0800 não estiver a ser utilizado. Assim, prolonga a duração da pilha.

O NÚMERO DE SÉRIE encontra-se na parte inferior do aparelho.

2. Instruções de Segurança

Não utilize na proximidade de água, nem instale perto de fontes de calor. Use apenas conexões e acessórios autorizados. Não repare o seu produto. Contacte o nosso pessoal qualificado para consertos ou reparações, especialmente se o cabo ou a tomada de alimentação estiverem danificados.

3. Garantia Limitada

Para obter os termos de garantia aplicáveis e condições e informações adicionais a respeito da garantia limitada do Music Tribe, favor verificar detalhes na íntegra através do website musictribe.com/warranty.

10 VINTAGE TUBE OVERDRIVE TO800

4. Dados Técnicos

In

Connector 14 " TS

Impedance 500 kΩ

In

Impedance 500 kΩ

Impedance 1 kΩ

Power Supply

A empresa Behringer tem a preocupação contínua de assegurar os mais elevados padrões de qualidade. As modificações necessárias serão efectuadas sem aviso prévio. Assim, os dados técnicos e a apresentação do aparelho podem diferir dos dados mencionados e das figuras.

11 VINTAGE TUBE OVERDRIVE TO800

O Music Tribe não se responsabiliza por perda alguma que possa ser sofrida por qualquer pessoa que dependa, seja de maneira completa ou parcial, de qualquer descrição, fotografia, ou declaração aqui contidas. Dados técnicos, aparências e outras informações estão sujeitas a modificações sem aviso prévio. Todas as marcas são propriedade de seus respectivos donos. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone e Coolaudio são marcas ou marcas registradas do Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Todos direitos reservados.
