Tipo de produto	Máquina de lavar roupa
Marca	Fagor
Modelo	FE534
Capacidade máxima de lavagem	5 kg (programas normais), 2,5 kg (delicados), 1 kg (lã)
Tipos de programas	Normais, Delicados, Lã, Enxaguamento + Centrifugação, Esvaziamento, Secagem
Faixa de temperaturas	De frio a 90°C
Funções adicionais	Eliminação de centrifugação, Seleção de centrifugação, Anti-amassamento
Secagem integrada	Por condensação, com seleção de duração (minutos)
Alimentação elétrica	230 V / 50 Hz (estimativa padrão)
Consumo energético (ciclo 90°C)	1,20 - 1,75 kWh
Consumo de água (ciclo normal)	Aproximadamente 53 litros (programa 1)
Segurança	Travamento da porta, segurança de centrifugação anti-desequilíbrio
Manutenção	Limpeza do filtro da bomba, gaveta de detergente, limpeza externa
Painel de comandos	Seletor de programa, temperatura, tempo de secagem, botões Ligar/Desligar e funções
Dispositivo de carga variável	Sim, ajuste automático de água/energia conforme a carga
Assistência técnica	Peças de reposição e assistência disponíveis
Dimensões (L x P x A)	Não especificadas no manual
Peso	Não especificado

Perguntas frequentes - FE534 FAGOR

Como iniciar um ciclo de lavagem?

Coloque a roupa e o detergente, selecione o programa desejado com o seletor de programas, ajuste a temperatura e as opções, e pressione o botão Ligar.

O que fazer se o aparelho não esvazia ou não centrifuga?

Verifique se a mangueira de drenagem não está dobrada ou obstruída. Se o problema persistir, limpe o filtro da bomba localizado atrás do painel do rodapé.

Como limpar o filtro da bomba?

Desligue o aparelho, remova o painel do rodapé com uma chave de fenda, coloque um recipiente sob o filtro, desparafuse a tampa no sentido anti-horário e remova os resíduos. Remonte no sentido inverso.

Por que o tambor não gira?

Certifique-se de que os parafusos de transporte foram removidos, a porta está bem fechada, a alimentação elétrica está presente e o botão Ligar está pressionado.

Como usar a função de secagem?

Selecione o programa de secagem S (resistente) ou D (delicado) com o seletor de programas, ajuste a duração com o seletor de tempo de secagem, e certifique-se de que a torneira de água está aberta.

Qual detergente usar e em que quantidade?

Use um detergente adequado para máquinas de lavar automáticas, sem excesso de espuma. A dosagem depende da carga, do grau de sujidade e da dureza da água (consulte a tabela no manual).

Como evitar o amassamento da roupa?

Use o botão Anti-amassamento para parar o programa no final do enxaguamento, ou selecione um programa delicado. Para a secagem, não interrompa a temporização final de equilíbrio.

O que fazer se o aparelho vibrar ou fizer muito barulho?

Verifique se os parafusos de transporte foram removidos, se o aparelho está bem nivelado e se a roupa está distribuída uniformemente no tambor.

Como limpar a gaveta de detergente?

Puxe a gaveta para fora completamente, limpe os compartimentos com água morna e uma escova, e recoloque-a após secagem.

O que fazer se a secagem não funcionar corretamente?

Verifique se a torneira de água está aberta, se a duração de secagem selecionada é suficiente, e se a carga de roupa não excede 2,5 kg (resistente) ou 1,5 kg (frágil).

MANUAL DE UTILIZADOR FE534 FAGOR

A lavadora vibra ou faz barulho excessivo

Sua lavadora-secadora dispõe de dois programas Básicos de secagem:

Manual de instruções de uso e manutenção

PORTUGUÊS

Índice

O fabricante pensa em si 47

Familiarize-se com a sua máquina de lavar roupa 47

Recomendações prévias 47

Instalação 47

Placa de características técnicas 47

Descrição da máquina de lavar roupa 47

Utilização dos comandos de seleção 47

Comando seletor de programas 47

Comando seletor de temperatura 48

Comando seletor de tempo de secagem 48

Utilização de teclas 48

Tecla de funciona / paragem 48

Teclas de funções adicionais 48

Colocação em funcionamento 49

Introdução da roupa no cesto 49

Introdução de detergentes e aditivos 50

Seleção do programa de lavagem 51

Tabelas de programas 51

Guia de programas 52/53

Limpeza prévia 54

Conselhos práticos para otimizar a lavagem 54

Conselhos gerais 56

Guia para a solução de problemas 57

Instruções de secagem 57

PORTUGUÊS

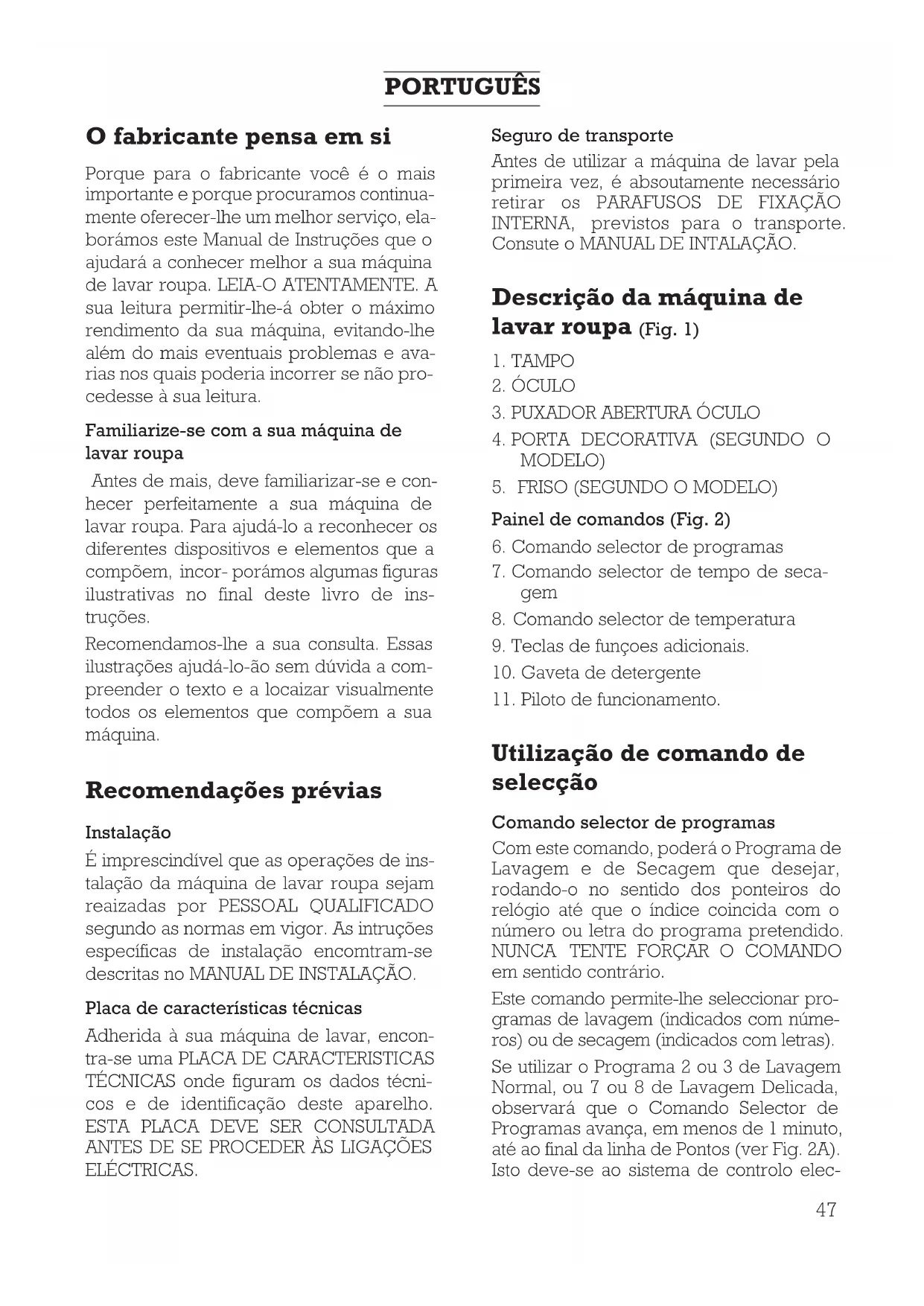

O fabricante pensa em si

Porque para o fabricante você é o mais importante e porque procuramos continuamente oferecer-lhe um melhor serviço, elaborámos este Manual de Instruções que o ajudará a conhecer melhor a sua máquina de lavar roupa. LEIA-O ATENTAMENTE. A sua leitura permitir-lhe-á obter o maior rendimento da sua máquina, evitando-lhe, além do mais, eventuais problemas e avarias nos quais poderia incorrer se não procedesse à sua leitura.

Familiarize-se com a sua máquina de lavar roupa

Antes de mais, deve familiarizar-se e conhecer perfeitamente a sua máquina de lavar roupa. Para ajudá-lo a reconhecer os diferentes dispositivos e elementos que a compõem, incorporamos algumas figuras ilustrativas no final deste livro de instruções.

Recomendamos-lhe a sua consulta. Essas ilustrações ajudá-lo-ão sem dúvida a compreender o texto e a localizar visualmente todos os elementos que compõem a sua máquina.

Recomendações prévias

Instalação

É imprescindível que as operações de instalação da máquina de lavar roupa sejam realizadas por PESSOAL QUALIFICADO, de acordo com as normas em vigor. As instruções específicas de instalação encontram-se descritas no MANUAL DE INSTALAÇÃO.

Placa de características técnicas

Adherida à sua máquina de lavar, encontra-se uma PLACA DE CARACTERÍSTICAS TÉCNICAS onde figuram os dados técnicos e de identificação deste aparelho. ESTA PLACA DEVE SER CONSULTADA ANTES DE SE PROCEDER ÀS LIGAÇÕES ELÉTRICAS.

Antes de utilizar a máquina de lavar pela primeira vez, é absolutamente necessário retirar os PARAFUSOS DE FIXAÇÃO INTERNA, previstos para o transporte. Consulte o MANUAL DE INSTALAÇÃO.

Descrição da máquina de lavar roupa (Fig. 1)

1. TAMPO
2. ÓCULO
3. PUXADOR ABERTURA ÓCULO
4. PORTA DECORATIVA (SEGUNDO O MODELO)
5. FRISO (SEGUNDO O MODELO)

Painel de comandos (Fig. 2)

1. Comando seletor de programas
2. Comando seletor de tempo de secagem
3. Comando seletor de temperatura
4. Teclas de funções adicionais.
5. Gaveta de detergente
6. Piloto de funcionamento.

Utilização do comando de seleção

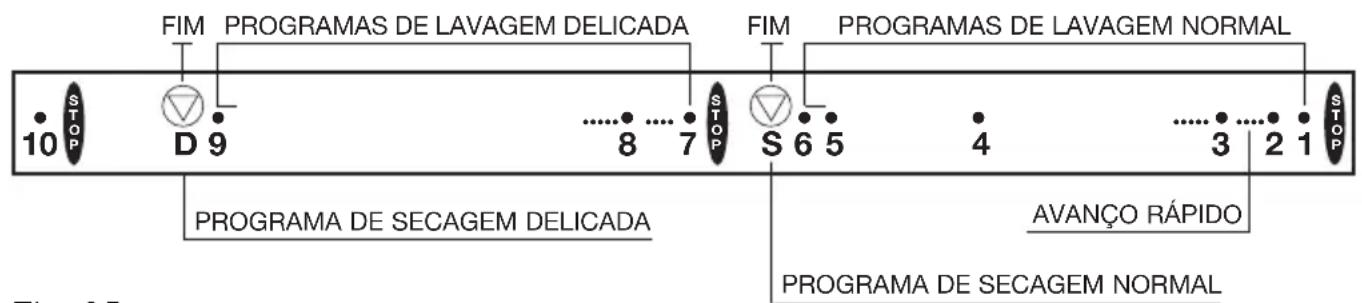

Comando seletor de programas

Com este comando, poderá escolher o Programa de Lavagem e de Secagem que desejar, rodando-o no sentido dos ponteiros do relógio até que o índice coincida com o número ou letra do programa pretendido. NUNCA TENTE FORÇAR O COMANDO em sentido contrário.

Este comando permite-lhe selecionar programas de lavagem (indicados com números) ou de secagem (indicados com letras).

Se utilizar o Programa 2 ou 3 de Lavagem Normal, ou 7 ou 8 de Lavagem Delicada, observe que o Comando Seletor de Programas avança, em menos de 1 minuto, até ao final da LINHA de Pontos (ver Fig. 2A). Isto deve-se ao SISTEMA de controlo eletrónico.

PORTUGUÊS

trônico de avanço do Programa da máquina de lavar, que permite um melhor aproveitamento do detergente, assim como um consumo ideal de água e energia, em função da quantidade de roupa a lavar.

Dispõe de secagem normal e de secagem delicada, indicadas com as letras S e D, respectivamente.

O final do programa de lavagem verifica-se quando o Comando Selector de Programas se encontrar numa das posições indicadas com a letra (Fig. 2A).

Comando selector de temperaturas

Com este comando, poderá seleccionar a temperatura de lavagem que desejar, rodando-o suavemente até que o número correspondente à temperatura elegida coincida com o sinal.

Se deseja lavar com água fria, faça coincidir o sinal de frio com o indicador.

Comando selector de tempo de secagem

Com este comando, poderá seleccionar o tempo de secagem que considere adequado para a sua roupa, fazendo-o girar à direita até que o número de horas elegido coincida com o sinal impresso no portacomandos. Os tempos indicados correspondem a minutos.

O final do programa de secagem verifica-se quando o comando selector de tempo de secagem (7) se encontrar na posição STOP. Se este comando tiver um tempo selecionado, antes de realizar qualquer programa de lavagem seguir-se-á a operação de secagem. Se não deseja a secagem, este comando deverá estar sempre na posição de STOP.

Utilização de teclas

Tecla de funcionamento/paragem

1

Se o programa se desenvolve sem interrupção, o óculo poderá ser aberto antes de ter finalizado o programa e de ter transcorrido o tempo necessário para que o dispositivo de segurança de bloqueio de porta que a máquina de lavar leva incorporado se desactive (aprox. 2 horas).

Durante o funcionamento da máquina, o ciclo de lavagem e de secagem pode ser interrompido pressionando a tecla na posição de paragem; o piloto de funcionamento apagar-se-á (11).

Accionando a tecla na posição de funcionamento, a lavagem prossegue na mesma fase de ciclo em que foi interrompida. Se realiza esta operação para colocar ou retirar alguma peça de roupa, comprove se o nível de água não supera o nível do óculo e se a temperatura no interior não é elevada; tenha em conta que é necessário aguardar uns segundos após o apagar do piloto para permitir o desbloqueio de segurança da porta.

Teclas de funções adicionais

Estas teclas oferecem-lhe a possibilidade de incorporar a qualquer programa de lavagem previamente selecionado, uma série de funções e prestações adicionais de acordo com os seus desejos e necessidades.

Fig. 2A

PORTUGUÊS

Essas funções são ativadas ao pressionar a tecla correspondente.

Em função do modelo adquirido, a sua máquina de lavar compreende algumas das seguintes funções:

• Tecla de eliminação de centrifugação

Premindo esta tecla, elimina-se a fase de centrifugação independente do programa selecionado, evitando-se a formação de vincos na lavagem de tecidos especiais.

• Tecla de seleção de centrifugação

Ao premir esta tecla, permite-lhe reduzir a velocidade de centrifugação. Esta redução está particularmente indicada na lavagem de roupa muito usada ou com acabamentos excecionais.

Se depois da lavagem realizar a fase de secagem, deve ter em conta que o tempo de secagem será maior, pelo que aumentará o seu custo.

• Tecla anti-vincos

Premindo esta tecla, o programa é interrompido no último enxaguamento, pelo que a roupa ficará totalmente imersa em água dentro do tambor, sem que se formem vincos. Nesta situação, pressione novamente a tecla para finalizar o programa ou selecione o programa de enxaguamento para efetuar a centrifugação.

Colocação em funcionamento

Com esta máquina de lavar roupa poderá realizar um programa de lavagem, um programa de secagem ou um programa de lavagem seguido de um de secagem (secagem encadeada).

Seguidamente, descreve-se cada uma destas possibilidades.

• Seleção de um programa de lavagem
• Selecione o número de programa de lavagem que deseja no Comando Seletor de Programas (6).
• O Comando Seletor de tempo de secagem (7) deve estar na posição de STOP.
• Selecione a temperatura de lavagem desejada no Comando Seletor de Temperatura (8).
• Se necessário, selecione a opção oportuna nas teclas de funções adicionais.
• Pressione a tecla de Funcionamento.
• Seleção de um programa de lavagem seguido de um de secagem

Proceda da mesma forma que para selecionar um programa de lavagem e, de seguida, selecione o tempo de secagem desejado no Comando Seletor de tempo de secagem (7).

• Seleção de um programa de secagem
• Selecione a letra segundo o tipo de programa de secagem desejado (S OUD) no Comando Seletor de Programas (6). 2. Selecione no Comando Seletor de tempo de secagem (7) o tempo de secagem desejado.
• Pressione a tecla de Funcionamento.

Introdução da roupa no tambor

Abertura do óculo

Para abrir o óculo do tambor, puxe o fecho para o exterior (Fig.1).

Carga de roupa no tambor

Ao introduzir a roupa no tambor, recomendamos-lhe as seguintes operações:

• Comprove se todos os bolsos estão vazios.

PORTUGUÊS

• Desdobre as peças de roupa.
• Introduza separadamente cada uma das peças. Garanta a colocação das peças mais algumas no fundo do tambor.
• Não as comprima.
• Tenha em conta o peso de energia recomendado nos diferentes programas.
• Ao lavar roupa de banho, procure não lavar exclusivamente toalhas; deve misturá-las com outras peças.

Após a introdução da roupa no interior do tambor, pressione o óculo até que o note perfeitamente fechado. Assegure-se de que nenhuma peça de roupa ficou presa entre o óculo e a junta de borracha.

Introdução de detergentes e aditivos

Antes do início do programa de lavagem, coloque o detergente ou aditivo na gaveta de detergente (Fig. 3). A gaveta de detergente da sua máquina dispõe, segundo os modelos, de três ou quatro compartimentos marcados com os seguintes símbolos:

Compartimento: Detergente para a PRÉ-LAVAGEM.

Compartimento: Detergente para a LAVAGEM.

Compartimento: Aditivos líquidos (facultativo) tais como preparados, amaciadores, etc.

Compartimento (Opcional) Branqueadores líquidos: lixívia, etc.

Observação: O nível do líquido nunca deverá superar o SINAL MAX. (Fig. 3).

Gaveta opcional

Nesta máquina de lavar também poderá utilizar detergentes líquidos, mediante uma gaveta opcional que pode ser adquirida através da REDE DE ASSISTÊNCIA TÉCNICA. Esta gaveta adicional deve ser colocada no COMPARTIMENTO na gaveta de detergente (Fig. 3). Relativamente às doses recomendadas, siga as instruções dos fabricantes. De qualquer forma, o nível de detergente nunca deverá exceder o sinal MAX. de referência gravado no interior da gaveta.

Detergente

Utilize unicamente detergentes apropriados para lavar roupa à máquina, de boa qualidade e que não produzam espuma. Para a lavagem de peças de lã, utilize sempre detergentes neutros.

Dosagem de detergentes

Recorde que a dose de detergente adequada depende sempre de:

• Quantidade de roupa a lavar.
• Tipo de roupa a lavar. - Sujidade da roupa. Dureza da água.

Utilizar uma qualidade superior à necessária não melhora os resultados de lavagem e, para além do prejuízo econômico, contribui negativamente para a conservação do Meio Ambiente.

Nos programas sem pré-lavagem, são recomendáveis os detergentes que permitem que a sua dosagem seja diretamente introduzida no interior do tambor. Recomendamos-lhe, no entanto, ter em conta as instruções do fabricante do respectivo detergente.

A tabela que seguidamente lhe apresentamos pode servir-lhe de orientação para dosear o detergente em função da dureza e da quantidade de roupa a lavar.

	CARGA DE ROUPA EM KG.
	5	3,5	2,5	1
Dureza da agua (Graus franceses)	Doses de detergente em gramas
Branda (até a 12) 90 80 65 55
Média (12/25)	125	115	90	75
Dura (25/37)	160	140	110	90
Muito dura (mais de 37)	180	160	130	110
As informations sobre o grau de dureza da agua podem ser solicitadas nas entidades locais competentes. Se dispõe de informação em Graus Alemães, obterá o equivalente multiplicando these values por 1,78.

Seleção do programa de lavagem

A aquisição de uma MÁQUINA DE LAVAR MULTIPROGRAMA permite-lhe adaptar-se à lavagem de todo o tipo de roupa.

Para tal, dispõe de 2 tipos de PROGRAMAS:

Os sistemas de lavagem incorporados na sua máquina estão indicados para lavar roupa de algodão, sintética, acrílica, lã, sedas.

Basicamente, os PROGRAMAS diferenciam-se uns dos outros pelo ritmo de rotação do tambor, assim como pela temperatura, tempo de lavagem e quantidade de água.

De uma forma geral, os Ciclos NORMAIS estão aptos para lavar tecidos resistentes como algodão, sintéticos resistentes, linho, etc., enquanto que os Ciclos DELICADOS, com um ritmo mais suave de movimento de tambor, menor temperatura e maiores

Os modelos que dispõem de Comando de Seleção de temperatura de lavagem, dispõem também de regulação Automática de Carga Variável de forma a que o consumo de água e de energia se ajuste de forma automática à quantidade de roupa a lavar.

Seguidamente, oferecemos-lhe uma TABELA DE PROGRAMAS pormenorizada que deverá consultar sempre que necessário. Nela encontrará todos os dados relativos aos diferentes tipos de programas de lavagem que a máquina dispõe.

Resumidamente, a tabela está representada no painel frontal ou superior do reservatório de detergente ou num cartão acessível na bolsa de documentação.

Recordamos-lhe que para a escolha dos programas de lavagem que citamos seguidamente, a sua máquina dispõe de programas de secagem:

-Programa S: SECAGEM NORMAL -Programa D: SECAGEM DELICADA

Guia de programas Programa de lavagens normais: Tecidos de algodão, linho, cânhamo, etc. Carga máxima recomendada: 5,0 Kg.

Posicao programa	DESCRIÇÃO DO PROGRAMA	Margem de temperatas recomendadas	Compartimentos de products de lavagem	Simbolos da roupa	Grau de sujidade e branco/cor	Duração estimada (minutos)	kWh litros
1	Pré-lavagem, seguida de lavagem, enchanguamento, absorção automatica de aditivos se foram pretendidos e centrifugação final.	90-70°C		90	Muito sujo Branco	115-135	1.20-1.75/53
		60-50°C		60	Muito sujo Cores resistentes	115-130	0.90-1.05/53
		40-Frio		30 40	Muito sujo Cores delicadas	95-115	0.15-0.60/53
2	Lavagem, enchanguamento, absorção automatica de aditivos se foram pretendidos e centrifugação final.	90-70°C		90	Suo Branco	110-130	1.20-1.75/53
		60-50°C		60	Muito sujo Cores resistentes	120-135	0.90-1.05/53
		40-Frio		30 40	Pouco sujo Cores delicadas	95-120	0.15-0.60/53
3	Lavagem curta, enchanguamento, absorção automatica de aditivos se foram pretendidos e centrifugação final (carga maior recomenda: 2,5 kg).	40-Frio		30 40	Pouco sujo Cores delicadas	40-45	0.15-0.30/35
4	Enxaguamento con absorção automatica de amaciador e centrifugação final.				Tecidos resistentes	35	0.05/40
5	Enxaguamento con absorção automatica de amaciador e centrifugação final.				Tecidos resistentes	10	0.05/15
6	Descarga e centrifugação longa. Tecidos resistentes					8	0.05/0

Posicao programa	DESCRIÇÃO DO PROGRAMA	Margem de temperatas recomendadas	Compartimentos de produits de lavagem	Simbolos da roupa	Grau de sujidade e branco/cor	Duração estimada (minutos)	kWh litros
7	Lavagem, enchanguamento, absorção automatica de aditivos se foram pretendidos e centrifugação final.	60-50°C		60	Sujo Branco	60-65	0.50-0.7048
		40-Frio		30 40	Pouco sujo Cores delicadas	55-60	0.10-0.4048
9	Descarga e centrifugação suave.				Tecidos delicados	5	0.050

Programa de lavagem lã: Tecidos de lã. Carga máxima recomendada: 1,0 Kg.

Posicao programa	DESCRIÇÃO DO PROGRAMA	Margem de temperatas recomendadas	Compartimentos de produits de lavagem	Simbolos da roupa	Grau de sujidade e branco/cor	Duração estimada (minutos)	kWh litros
8	Lavagem, enchaguito, absorção automatica de aditivos se foram pretendidos ecentrifugação final.	40-Frio	30 40	Pouco sujo Cores delicadas	30-45	0.05-0.50 52
10	Descarga sem centrifugação.					2	0/0

PORTUGUÊS

Limpeza prévia

Com a finalidade de evacuar e limpar o interior da máquina de eventuais resíduos de materiais lubrificantes e de água de ensaio, é conveniente proceder a uma limpeza prévia antes de utilizá-la pela primeira vez. Para o efeito, deverá realizar as seguintes operações:

• Extraia os restos de água (Programa 13).
• Coloque uma dose de detergente no COMPARTIMENTO da GAVETA DE DETERGENTE. Selecione com o botão Seletor de Programas (6) o PROGRAMA DE LAVAGEM número 2 (90°C sem pré-lavagem).
• Ponha a máquina de lavar em funcionamento.
• Aguarde a finalização do PROGRAMA.

Limpeza de resíduos particulares (Fig. 6)

A sua máquina de lavar tem uma bomba autolimpante e portanto não necessita de operações de limpeza e manutenção, sem embargo, pode acontecer que determinados objetos caiam acidentalmente na bomba (por ex. botões, moedas, alfinetes, etc.) e como não convém expulsá-los através do esgoto, previu-se que se retenham num compartimento acessível na parte anterior da bomba para evitar possíveis entupimentos. Para aceder ao mesmo é suficiente tirar o painel-base que cobre a parte inferior da máquina (figura 6A) procedendo da seguinte forma:

Com a ajuda de uma chave de fenda, desmonte antes os dois parafusos laterais (A), depois desencrave a pestana (D) na parte superior, girar segundo a seta (F) e desencravar as três pestanas (B).

Colocar debaixo do FILTRO um recipiente plano que recolha a pequena quantidade de água que sai à hora de extrair a tampa do filtro.

Gire a tampa do filtro no sentido contrário ao ponteiro do relógio e elimine da câmara da bomba os restos de fiapas ou pequenos objetos armazenados.

No caso da figura 6B, rodar a tampa Z, no sentido inverso aos ponteiros do relógio com a ajuda de uma moeda.

Para a posteriori montagem, realize estas instruções em sentido contrário, assegurando-se de que a tampa do FILTER esteja fechada corretamente.

Atenção: Por razões de segurança, antes de tirar a tampa-base, assegure-se de que o ciclo de lavagem tenha acabado e desligue a tomada do aparelho da corrente.

Conselhos práticos para otimizar a lavagem

Apresentamos-lhe seguidamente uma série de conselhos, que deverá ter em conta sempre que utilizar a sua máquina, referentes aos diferentes tipos de roupa que poderá lavar, e aos distintos tipos de detergente a utilizar. Consulte-os atentamente. Ajudá-lo-ão a obter melhores resultados de lavagem, assim como uma ótima manutenção da sua máquina.

Classificação da Roupa

Classifique as diferentes peças de roupa consoante a:

- COR, SUJIDADE, SENSIBILIDADE

Cor

• Antes de introduzir a roupa no interior da máquina, selecione as peças de roupa segundo o tipo de tecido e a resistência das cores. - Lave separadamente a roupa branca e a roupa de cor.
• Se a roupa de cor for nova, aconselhamo-lo a lavá-la separadamente durante as primeiras lavagens.

PORTUGUÊS

Sujidade

• Classifique a roupa segundo o grau de sujidade e preste um tratamento especial à roupa particularmente suja ou com um tipo de nódoa especial.
• Trate previamente as zonas muito sujas, em especial os colarinhos e os punhos. - Lave a roupa ligeiramente suja num programa curto. Não só obterá um excelente resultado como também poupará energia.
• Lave a roupa medianamente suja num Programa de Lavagem normal.
• Lave a roupa muito suja num Programa Longo com Pré-lavagem.

Sensibilidade

• Algumas peças de roupa, quer pelo tecido quer pela sua elaboração, são particularmente sensíveis ao movimento. Aconselhamos portanto a utilização dos PROGRAMAS DELICADOS de que a sua máquina dispõe. - A roupa de lã pode ser lavada num PROGRAMA ESPECIAL DE LÃ que figura na sua máquina.

Comprove previamente se a sua roupa de lã pode ser lavada à máquina.

Símbolos de Conservação

Estes símbolos encontram-se normalmente nas etiquetas localizadas nos colarinhos e costuras laterais da roupa.

Estes símbolos indicam:

• Temperatura máxima de lavagem.
• Tipo de limpeza a que pode ser sujeita.
• Produtos com os quais pode ser lavada.
• Tratamentos para a sua conservação.
• Temperaturas e formas adequadas de passar a ferro.

Desenhos/símbolos de conservação

30 Pode-se lavar a 30°C. 40 Pode-se lavar a 40°C. 60 Pode-se lavar a 60°C. Roupa de cor. 90 Pode-se lavar a 90°C. Roupa resistente. Não se pode lavar em casa.

Admite lixívia. Admite lixívia. A Não admite lixívia. Limpeza a seco. Não limpeza a seco. Secagem em secador de roupa. Não aceita secador de roupa. Limpeza a seco com tratamento especial. F Limpeza a seco. Utilizar unicamente dissolventes minerais, benzina, aguarrás. P Limpeza a seco. Pode-se utilizar percloroetileno, para além dos anteriormente mencionados. A Limpeza a seco. Pode-se utilizar todos os dissolventes correntes. Passar a ferro a temperatura suave. Passar a ferro a temperatura média. Passar a ferro a temperatura forte. Não se pode passar a ferro em casa. Lã.

Tratamento de nódoas

Em inúmeras ocasiões, e devido ao tipo de características de algumas nódoas, não se obtêm os resultados de lavagem desejados. Apresentamos-lhe de seguida uma série de tratamentos especiais a que pode submeter as nódoas antes de colocar as peças de roupa na máquina.

Nódoas solúveis em água

Trate estas nódoas, por muito difíceis que sejam, com uma pasta de detergente.

Nódoas insolúveis em água

Rotulador e esferográfica: esfregar com um pano impregnado de álcool.

Cera de velas: cobrir estas nódoas com uma folha de papel mata-borrão e passar a ferro a uma temperatura adequada ao tecido. Repetir a operação se necessário.

Resina, gordura e creme para a pele: limpar com gasolina tira-nódoas e lavar em seguida.

Alcatrão: esfregar com manteiga e deixar atuar durante algum tempo. Finalmente, lavar a peça de roupa.

Sangue, leite e ovo: embeber em água fria e seguidamente lavar com detergente enzimático a uma temperatura de 50° a 60°, sempre que o tipo de tecido o permita.

Se deparar com algum tipo de nódoa não lavável ou particularmente crítica, peça conselho a um especialista. NUNCA UTILIZE PRODUTOS QUÍMICOS NESTA MÁQUINA DE LAVAR.

Conselhos práticos sobre a entrega de roupa no futuro

• É recomendável, sempre que possível, pôr a máquina a funcionar na sua capacidade máxima. Desta forma, conseguirá reduzir consideravelmente o consumo de água e de energia.
• Quando lavar roupa muito suja ou peças de roupa particularmente absorventes (toalhas, roupa de banho, etc.), deve reduzir a entrega máxima prevista.
• Recomendamos a lavagem de peças de roupa de diferentes tamanhos num mesmo programa de lavagem. As vantagens são múltiplas: reforça-se a ação de lavagem, melhor a distribuição da roupa no interior do tambor no momento da centrifugação e reduz-se significativamente o ruído provocado pela boina em funcionamento.

Conselhos gerais sobre a lavagem

• Se lavar roupa que admite diferentes temperaturas de lavagem, deverá selecionar sempre a temperatura mais baixa.
• Regra geral, os branqueadores podem ser utilizados para lavar tecidos brancos resistentes, tais como o algodão, o linho, etc.
• A roupa de fibra sintética, mista e delicada deverá ser lavada em Programas Delicados; evitará assim a formação de vincos difíceis de eliminar na passagem a ferro.
• É vivamente recomendável complementar os Programas Delicados com uma centrifugação breve; desta forma aumenta a eficácia do enxaguamento e a roupa sairá bem escorrida.

Conselhos gerais

Manutenção

Antes de levar a cabo qualquer operação de limpeza ou de manutenção, deverá desligar a máquina de lavar da corrente elétrica.

Limpeza

Depois de cada lavagem, mantenha o óculo aberto durante um certo tempo para que o ar circule livremente no interior da máquina.

É conveniente realizar periodicamente um Ciclo de Lavagem completo, utilizando um programa descalcificador; prolongará assim a vida da sua máquina de lavar roupa.

Limpeza exterior

Para a limpeza exterior da sua máquina de lavar, utilize água tépida com sabão ou um agente de limpeza suave que não seja abrasivo nem dissolvente. Finalmente, seque bem com um pano suave.

Limpeza da gaveta de detergente

Limpe a GAVETA DE DETERGENTE sempre que detectar resíduos de algum produto de lavagem da seguinte maneira:

1.- Extraia totalmente a GAVETA DE DETERGENTE puxando a asa para o exterior. 2.- Limpe os COMPARTIMENTOS da GAVETA com água morna e uma escova. 3.- Limpe igualmente os SIFÕES dos compartimentos de líquido.

Se surgir algum problema ao utilizar a sua máquina, poderá provavelmente resolvê-lo após a consulta das indicações que se seguem.

Caso contrário, desligue a boquilha da corrente elétrica e contacte o SERVIÇO DE ASSISTÊNCIA TÉCNICA. No interior não existe nenhum fusível ou componente análogo que possa ser substituído pelo utilizador. Não abra, sob nenhum pretexto, a boquilha de lavar.

A máquina de lavar não funciona

• Não há corrente elétrica.
• A máquina não está ligada à corrente elétrica.
• Os fusíveis da instalação elétrica «saltaram».
• O óculo não está devidamente fechado. -A tecla de FUNCIONAMENTO/PARAGEM está desligada.

A máquina de lavar não se abastece de água

• Não há água da companhia.
• A torneira de entrada de água não está aberta.
• O filtro da mangueira está obstruído.
• O tubo de alimentação de água está estrangulado.

A máquina de lavar não extrai água nem centrifuga.

A máquina vibra ou produz um ruído excessivo.

• Os PARAFUSOS DE FIXAÇÃO INTERNOS não foram removidos.
• A máquina está mal nivelada. (Consulte o manual de instalação).

Importante:

Alguns modelos (alta velocidade de centrifugação) dispõem de um sistema de segurança na centrifugação que impede a sua realização quando a distribuição da roupa no tambor se concentra de tal forma que atingiria um nível excessivo de vibrações. Se detetar que a roupa não sai convenientemente escorrida, volte a centrifugá-la uniformemente no interior do tambor.

Instruções para a secagem

Sistema de secagem

A secagem processa-se através da circulação de ar quente em circuito fechado e condensação de vapor mediante refrigeração com água da companhia. Por esse motivo... É IMPRESCINDÍVEL QUE, TAMBÉM DURANTE OS CICLOS DE SECAGEM, A TORNEIRA DE ENTRADA DE ÁGUA PERMANEÇA ABERTA.

Simultaneamente, a bomba de extração de água entra em funcionamento com intervalos regulares durante toda a operação de secagem para evacuar a água de refrigeração e a que resulta da condensação.

Durante os minutos finais do ciclo de secagem, não se verifica o aquecimento do ar circulante. Dessa forma consegue-se equilibrar as temperaturas no interior evitando a formação de vincos. Recomenda-se NUNCA INTERROMPER ESTA TEMPORIZAÇÃO FINAL.

PORTUGUÊS

Preparação da roupa

Comprove os conselhos indicados pelo fabricante nas etiquetas das peças de roupa e certifique-se de que admitem a secagem na máquina.

Não introduza peças excessivamente sensíveis tais como cortinas, artigos de lã, seda, artigos que contenham borracha espuma ou materiais similares.

IMPORTANTE

Apenas os tecidos previamente lavados com água podem ser secados com ar quente; nunca se deve tentar secar peças de roupa tratadas com produtos de limpeza inflamáveis (gasolina, álcool, ceras, tira-nódoas, etc.) devido ao perigo de incêndio que isso representa.

A quantidade máxima de roupa a secar recomendada é equivalente a 2,5 kg de roupa seca resistente e de 1,5 kg para peças delicadas. Ou seja, se realizar um programa de lavagem com carga completa e seguidamente desejar um programa de secagem, deverá repartir a carga de roupa em duas secagens.

Programação

A sua máquina de lavar e secar roupa dispõe de dois programas básicos de secagem:

• Roupa resistente, algodão (posição S) - Roupa delicada, sintéticas (posição D)

A seleção de um desses programas realiza-se no Comando Seletor de Programas (6).

A secagem no programa D realiza-se a menor temperatura que no programa S.

É possível efetuar programas só de secagem ou programas de lavagem seguidos de um de secagem (lavagem-secagem encadeada).

NOTA

Não se esqueça que convém permitir que a máquina de lavar equilibre a temperatura final evitando a formação de vincos. Para esse efeito, se desejar reduzir um ciclo de secagem já iniciado, coloque o Comando Seletor de tempo de secagem (7) na marca , permitindo portanto o funcionamento durante uns minutos de ventilação com ar frio.

Tempo de secagem

O tempo necessário para a secagem depende do tipo de tecido e das dimensões das peças e entrega de roupa pelo que necessitará de um período de prática para a seleção do tempo de secagem.

Tempo en Minutes
Carga de Roupa roupa (kg)	a resistente Roupa delicada
	Secagem total	Ponto passagem a ferro	Secagem total	Ponto passagem a ferro
0.5 25 30	35 40
1.5 50 65	80 100
2.5 85 100	—	—
