MANUAL DE UTILIZADOR UA40D5800VW SAMSUNG

Para conocer la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto. [UD5800-SH]BN68-03731F.indb 18 2011-06-02 9:20:36Esta página se ha dejado en blanco expresamente. [UD5800-SH]BN68-03731F.indb 19 2011-06-02 9:20:36Português - 2 Para obter mais informações sobre como utilizar o e-Manual (P.13) As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio. Informações importantes sobre a garantia relativamente ao formato de visualização do televisor 1. As funcionalidades relacionadas com a televisão digital (DVB) só estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C. 2. DVB-T é o consórcio padrão europeu para a transmissão de emissão de televisão digital terrestre, enquanto DVB-C é o de transmissão de emissão de televisão digital por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electric Programme Guide - Guia electrónico de programação), o VOD (Video On Demand - Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento. 3. Embora este televisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C. 4. Consoante o país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esses serviços e poderá ser necessário concordar com os termos e condições dos seus negócios 5. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo.6. Para obter mais informações, contacte o centro local de apoio ao cliente da Samsung.

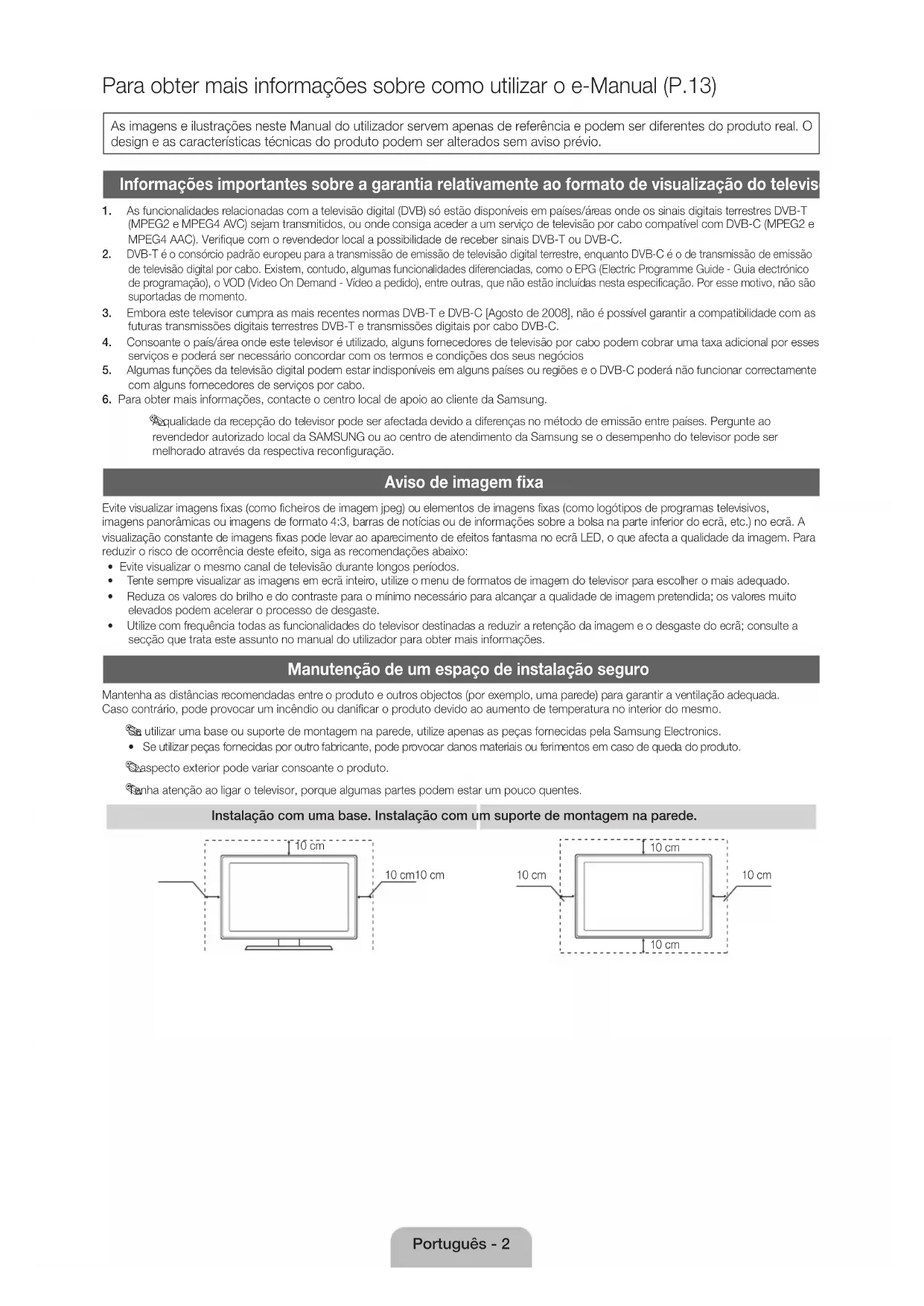

A qualidade da recepção do televisor pode ser afectada devido a diferenças no método de emissão entre países. Pergunte ao revendedor autorizado local da SAMSUNG ou ao centro de atendimento da Samsung se o desempenho do televisor pode ser melhorado através da respectiva reconfiguração. Aviso de imagem fixa Evite visualizar imagens fixas (como ficheiros de imagem jpeg) ou elementos de imagens fixas (como logótipos de programas televisivos, imagens panorâmicas ou imagens de formato 4:3, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) no ecrã. A visualização constante de imagens fixas pode levar ao aparecimento de efeitos fantasma no ecrã LED, o que afecta a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito, siga as recomendações abaixo:• Evite visualizar o mesmo canal de televisão durante longos períodos.

• Tente sempre visualizar as imagens em ecrã inteiro, utilize o menu de formatos de imagem do televisor para escolher o mais adequado.

• Reduza os valores do brilho e do contraste para o mínimo necessário para alcançar a qualidade de imagem pretendida; os valores muito elevados podem acelerar o processo de desgaste.
• Utilize com frequência todas as funcionalidades do televisor destinadas a reduzir a retenção da imagem e o desgaste do ecrã; consulte a secção que trata este assunto no manual do utilizador para obter mais informações. Manutenção de um espaço de instalação seguro Mantenha as distâncias recomendadas entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo. Se utilizar uma base ou suporte de montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics.
• Se utilizar peças fornecidas por outro fabricante, pode provocar danos materiais ou ferimentos em caso de queda do produto.

O aspecto exterior pode variar consoante o produto. Tenha atenção ao ligar o televisor, porque algumas partes podem estar um pouco quentes. Instalação com uma base. Instalação com um suporte de montagem na parede. 10 cm10 cm10 cm10 cm10 cm10 cm10 cm [UD5800-SH]BN68-03731F.indb 2 2011-06-02 9:20:36Português - 3 Acessórios

Certifique-se de que os itens seguintes são fornecidos com o seu televisor. Se faltar algum acessório, contacte o seu revendedor.

A cor e a forma dos itens podem variar consoante os modelos.

Os cabos não incluídos no conteúdo da embalagem podem ser adquiridos em separado. CUIDADO: INTRODUZA A FICHA COM FIRMEZA PARA QUE O ADAPTADOR NÃO SE DESLIGUE DO TELEVISOR y Telecomando e pilhas (2 pilhas AAA) y Manual do utilizador y Cartão de garantia / Manual de segurança (não estão disponíveis em alguns locais) y Cabo de alimentação y Pano de limpeza y Anel de suporte (4EA) y Base de suporte de cabos y Adaptador para CI Card y Adaptador AV/Componente y Adaptador SCART

Será cobrada uma taxa administrativa se (a) requisitar um técnico e o produto não tiver qualquer defeito (isto é, se não tiver lido este manual do utilizador) (b) levar a unidade a um centro de reparação e o produto não tiver qualquer defeito (isto é, se não tiver lido este manual do utilizador)

O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio. Montar a base de suporte de cabos [UD5800-SH]BN68-03731F.indb 3 2011-06-02 9:20:38Português - 4 Apresentação do painel de controlo

A cor e a forma do produto podem variar consoante o modelo. Painel de controlo (parte posterior do televisor) Sensor do telecomando Funciona se carregar nos botões do telecomando na direcção do sensor do telecomando existente no televisor. Indicador de corrente Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de espera. SOURCE

Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTERE do telecomando. MENU Apresenta um menu no ecrã, o OSD (on screen display - indicações no ecrã), das funcionalidades do seu televisor.

Regula o volume. No OSD, utilize os botões Y tal como utiliza os botões ◄ e ► do telecomando.

Muda de canal. No OSD, utilize os botões z tal como utiliza os botões ▼ e ▲ do telecomando.

(Power) Liga ou desliga o televisor. Modo de espera Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É aconselhável desligar o cabo de alimentação. [UD5800-SH]BN68-03731F.indb 4 2011-06-02 9:20:38Português - 5 Apresentação do telecomando

Este é um telecomando especial para indivíduos com deficiência visual e tem pontos de Braille no botão de alimentação, nos botões de canais e nos botões de volume. Introdução das pilhas (Tamanho da pilha: AAA) A B C D

E-MANUAL AD/SUBT. CONTENT DUAL I-II HDMI Liga e desliga o televisor. Apresenta e selecciona as fontes de vídeo disponíveis. Selecciona o modo HDMI directamente. Volta ao canal anterior. Corta o som temporariamente. Muda de canal. Apresenta a lista de canais no ecrã. Apresenta o EPG (Electronic Programme Guide - Guia de programação electrónico). Apresenta informações sobre o ecrã do televisor. Sai do menu. Carregue para aceder directamente aos canais. Regula o volume. Selecciona alternadamente teletexto Ligado, Duplo, Sobrepor ou Desligado Apresenta o menu principal no ecrã. Selecciona rapidamente as funções mais utilizadas. Apresenta as opções Meus Conteúdos, Ver TVe Fonte. Volta ao menu anterior. Selecciona as opções de menu no ecrã e altera os respectivos valores. Botões utilizados nos menus Lista Canais, Gestor de Canais, Meus Conteúdos, Rede, AllShare™ etc. Utilize estes botões para uma funcionalidade específica. Para mais informações consulte o manual electrónico P.MODE: selecciona o modo de imagem. SRS: selecciona o modo TruSurround HD. DUAL I-II: selecciona o modo de som dual. E-MANUAL: apresenta o guia e-Manual. P.SIZE: selecciona o tamanho da imagem. AD: Selecção da descrição de áudio. (Não disponível em alguns locais) SUBT.: apresenta legendas digitais. [UD5800-SH]BN68-03731F.indb 5 2011-06-02 9:20:39Português - 6 Ligação a uma antena Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática. Predefinição: ligação à corrente eléctrica e à antena. Plug & Play (Configuração inicial) Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas. Carregue no botão POWER . A função Plug & Play só está disponível se a fonte de Introduzir estiver definida para TV. Para regressar ao passo anterior, carregue no botão vermelho. Selecção de um idioma Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER

Seleccione o idioma pretendido para o OSD (On Screen Display - Indicações no ecrã). POWER Selecção de Demons. Loja ou Util. Domés. Carregue no botão ◄ ou ► e, em seguida, no botão ENTER

Seleccione o modo Util. Domés.. O modo Demons. Loja destina-se a locais de venda a retalho.Para repor as definições da unidade de Demons. Loja para Util. Domés. (padrão): carregue no botão de volume do televisor. Quando o OSD de volume aparecer, carregue sem soltar em MENU durante 5 seg. Demons. Loja destina-se apenas a utilização numa loja. Se seleccionar esta opção, não vai poder utilizar diversas funções. Para ver televisão em casa, seleccione Util. Domés.. Definição de Modo RelógioDefina o Modo Relógio de forma automática ou manual. Fuso Horário Carregue no botão ▲ ou ▼ para seleccionar o fuso horário do local onde se encontra e, em seguida, carregue no botão ENTERE. (consoante o país)

Selecção de uma antena Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER

Seleccione o sinal de transmissão pretendido. Selecção de um canal Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER

Seleccione a fonte do canal a memorizar. Se definir a origem da antena para Cabo, torna-se possível atribuir valores numéricos (frequências de canal) aos canais. Para obter mais informações, consulte Canal → Sintonização automática. Alguns canais podem não ser transmitidos para este televisor. Depende da especificação ou aumento do sinal de transmissão. Carregue no botão ENTER em qualquer altura para interromper o processo de memorização. Desfrute do seu televisor. Seleccione Ver TV. Carregue no botão ENTER

Se seleccionar Definições de Rede, defina a rede. Para obter mais informações, consulte “Menu Rede” no e-Manual.Se pretender repor esta funcionalidade... Seleccione Sistema - Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é “0-0-0-0.” Se pretender alterar o número PIN, utilize a função Alterar PIN. Deve executar a função Plug & Play (MENU → Sistema) novamente em casa, mesmo tendo executado esse procedimento na loja.

Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, no modo de espera, repondo o PIN para “0-0-0-0”: MUTE → 8 → 2 → 4 → POWER (ligar). Antena VHF/UHF Cabo Painel posterior do televisor [UD5800-SH]BN68-03731F.indb 6 2011-06-02 9:20:40Português - 7 Ligação a um dispositivo AV ¦ Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB (Set-Top-Box), videogravador, sistema de áudio digital, amplificador, sistema Home Theatre DVD, PC

HDMI OUTDVI OUTAUDIO OUTR-AUDIO-L

Ligação HDMI, HDMI/DVI Com um cabo HDMI ou HDMI a DVI (até 1080p)

Para uma melhor qualidade de imagem e som, deve ligar os dispositivos digitais através de um cabo HDMI.

Os cabos HDMI suportam sinais de áudio e vídeo digitais e não requerem um cabo de áudio. – Para ligar o televisor a um dispositivo digital que não disponha de uma saída HDMI, utilize um cabo HDMI/DMI e cabos de áudio.

Se um dispositivo externo que utilize uma versão mais antiga do modo HDMI for ligado ao televisor, a imagem pode não aparecer normalmente (ou não aparecer de todo) ou o som pode não funcionar. Neste caso, informe-se da versão de HDMI do dispositivo externo junto do respectivo fabricante e, se estiver desactualizada, solicite uma actualização.

Certifique-se de que utiliza um cabo HDMI com espessura de 14 mm ou menos.

Certifique-se de que adquire um cabo HDMI certificado. Caso contrário, a imagem pode não aparecer ou pode ocorrer um erro de ligação.

Recomenda-se a utilização de um cabo HDMI de velocidade básica ou com Ethernet. Este produto não suporta a função Ethernet através de HDMI. [UD5800-SH]BN68-03731F.indb 7 2011-06-02 9:20:41Português - 8 AUDIO OUT R-AUDIO-L VIDEO OUT AUDIO OUT R-AUDIO-L

Ligação do componente Ligação AV Ligação SCART Com um cabo de componente (até 1080p) ou de áudio/vídeo (apenas 480i) e um cabo Scart

No modo Ext., DTV Out só suporta áudio e vídeo MPEG SD.

Para obter a melhor qualidade de imagem, é aconselhável uma ligação de componente (em detrimento da ligação A/V). [UD5800-SH]BN68-03731F.indb 8 2011-06-02 9:20:42Português - 9 Ligação a um PC e a um dispositivo áudio ¦ Dispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVD OPTICAL Ligação de áudio Ligação de Auscultadores Com um cabo óptico (digital) ou ligação de auscultadores

Se o receptor (sistema home theatre) estiver definido para Ligado, o som é emitido a partir da tomada óptica do televisor. Se o televisor receber um sinal DTV, envia som de 5.1 canais para o receptor do sistema home theatre. Se a fonte for um componente digital, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/ receptor de satélite STB (Set-Top Box), e estiver ligada ao televisor através de um cabo HDMI, o receptor do sistema home theatre só reproduz áudio de 2 canais. Se pretender ouvir áudio de 5.1 canais, ligue a tomada de saída de áudio digital do seu leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB directamente a um amplificador ou a um sistema home theatre.

: Pode ligar os auscultadores à respectiva saída existente no televisor. Quando os auscultadores estão ligados, o som dos altifalantes incorporados é desactivado.

A função de som pode ser limitada quando liga os auscultadores ao televisor.

Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI).

O modo entrelaçado não é suportado.

O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão.

São suportados os modos Separado e Composto. SOG (Sync On Green) não é suportado. ¦ Com um cabo HDMI ou HDMI a DVI / cabo D-sub

A ligação através do cabo HDMI pode não ser suportada, dependendo do PC.

Os cabos HDMI suportam sinais de áudio e vídeo digitais e não requerem um cabo de áudio.

AUDIO OUTAUDIO OUTDVI OUTPC OUTHDMI OUT

Ligação ao PC [UD5800-SH]BN68-03731F.indb 10 2011-06-02 9:20:44Português - 1111 Alteração da fonte de entrada ¦ Lista de Fontes Utilize esta opção para seleccionar o televisor ou outras fontes de entrada externa, como leitores de DVD/leitores de Blu- ray/caixa de televisão por cabo/receptor de satélite STB, ligadas ao televisor. ■ TV / Ext. / PC / AV / Componente / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

Em Lista de Fontes, as entradas ligadas são realçadas.

Se pretender ver apenas os dispositivos ligados, vá para Ligada utilizando o botão ◄ ou ►.

As opções Ext. e PC permanecem sempre activadas.

Se os dispositivos externos ligados não estiverem realçados, carregue no botão vermelho. O televisor vai procurar dispositivos ligados. Como utilizar a opção Editar Nome Na opção Fonte, carregue no botão TOOLS e, em seguida, defina o nome que pretender para a fonte de entrada externa. ■ VCR / DVD / STB cabo / Satélite STB / PVR STB / Receptor AV / Jogos / Câmara de vídeo / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada.

Se ligar um PC à porta HDMI IN 1(DVI) utilizando um cabo HDMI, deve definir o televisor para o modo PC em Editar Nome.

Se ligar um PC à porta HDMI IN 1(DVI) utilizando um cabo HDMI a DVI, deve definir o televisor para o modo DVI PC em Editar Nome.

Se ligar um dispositivo AV à porta HDMI IN 1(DVI) utilizando um cabo HDMI a DVI, deve definir o televisor para o modo Dispositivos DVI em Editar Nome. Informação Pode ver informações detalhadas sobre o dispositivo externo seleccionado.

Espessura máxima - 0.55 polegadas (14 mm) Ligação a uma ranhura COMMON INTERFACE Ligação do adaptador para CI Card Ligue o adaptador conforme ilustrado à direita. Para ligar o adaptador para CI CARD, siga os passos seguintes.

1. Introduza o adaptador para CI CARD nos dois orifícios no produto 1.

Localize os dois orifícios na parte posterior do televisor. Os dois orifícios estão ao lado da porta COMMON INTERFACE.

3. Introduza o “CI ou CI+ CARD”.

Com o “CI ou CI+ CARD” Para poder ver canais pagos, tem de introduzir o “CI ou CI+ CARD”. y Se não introduzir o “CI ou CI+ CARD”, alguns canais apresentam a mensagem “Sinal Codificado”. y As informações de emparelhamento, incluindo um número de telefone, a ID do “CI ou CI+ CARD”, a ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se for apresentada uma mensagem de erro, contacte o seu fornecedor de serviços. y Assim que concluir a configuração das informações dos canais, aparece uma mensagem a informar que a actualização foi concluída, indicando que a lista de canais já está actualizada.

Tem de solicitar um “CI ou CI+ CARD” ao fornecedor de serviços por cabo local.

Para retirar o “CI ou CI+ CARD”, puxe-o cuidadosamente para fora com as mãos para não o deixar cair e danificá-lo.

Introduza o “CI ou CI+ CARD” na direcção indicada no mesmo.

A localização da ranhura COMMON INTERFACE pode variar consoante o modelo.

Uma vez que o “CI ou CI+ CARD” não é suportado em alguns países e regiões, consulte o seu revendedor autorizado.

Se detectar problemas, contacte o fornecedor de serviços.

Introduza o “CI ou CI+ CARD” que suporta as actuais definições da antena. O ecrã ficará distorcido ou não irá aparecer qualquer imagem. [UD5800-SH]BN68-03731F.indb 11 2011-06-02 9:20:46Português - 1212 Ligação de rede Ligação de rede - Sem fios Pode ligar o televisor à sua LAN através de um modem ou router sem fios padrão. Para estabelecer a ligação sem fios, tem de introduzir primeiro um “Adaptador de LAN sem fios da Samsung” (WIS09ABGN, WIS09ABGN2, WIS10ABGN - vendido em separado) na porta USB, existente na parte de trás do seu televisor. Consulte a ilustração abaixo. Porta LAN na parede Cabo LAN Router IP sem fios (router sem fios com servidor DHCP) Adaptador de LAN sem fios da Samsung Painel lateral do televisor O adaptador de LAN sem fios da Samsung é vendido em separado e é disponibilizado por revendedores seleccionados, sites de e-commerce. O adaptador de LAN sem fios da Samsung suporta os protocolos de comunicação IEEE 802.11a/b/g e n. A Samsung recomenda a utilização do padrão IEEE 802.11n. Se reproduzir um vídeo através de uma ligação de rede, o vídeo pode não ser reproduzido normalmente. A maioria dos sistemas de rede sem fios incorpora um sistema de segurança que requer que os dispositivos que acedem à rede através de um ponto de acesso ou router sem fios (normalmente, um router IP sem fios) transmitam um código de segurança codificado a que se chama uma chave de acesso. Se tiver seleccionado o modo Pure High-throughput (Greenfield) 802.11n e o tipo de codificação estiver definido para WEP, TKIP ou TKIP AES (WPS2Mixed) para o seu router sem fios, os televisores Samsung não suportam uma ligação que esteja em conformidade com as novas especificações de certificação Wi-Fi. Ligação de rede - Com fios Existem duas formas principais de ligar o televisor à sua rede utilizando um cabo, consoante a configuração da rede. Estas formas são ilustradas abaixo: Porta do modem na parede Painel posterior do televisor Cabo LANCabo do modem Modem externo (ADSL / VDSL / Televisão por cabo) Porta LAN na parede Painel posterior do televisor Cabo LAN

Não são suportadas redes com velocidades inferiores a 10 Mbps. [UD5800-SH]BN68-03731F.indb 12 2011-06-02 9:20:48Português - 1313 Como consultar o e-Manual Apresentação do ecrã

Funcionalidades básicasImagem Som

Índice Enter Sair 1 Vídeo, programa de televisão, etc., actualmente visualizado. 2 A lista de categorias. Carregue no botão ◄ ou ► para seleccionar a categoria pretendida. 3 Apresenta a lista de submenu. Utilize os botões das setas do telecomando para mover o cursor. Carregue no botão ENTER

para seleccionar o submenu pretendido. 4 } Azul (Índice): apresenta o ecrã de índice remissivo. 5 E Enter: selecciona uma categoria ou submenu. 6 e Sair: sai do e-Manual. Como alternar entre um tópico do e-Manual e o(s) menu(s) OSD correspondente(s). ImagemModo Imagem : Padrão ►Retroil. : 7Contraste : 95Brilho : 45Nitidez : 50Couleur : 50Matiz (Vd/Vm) : G50/R50Ajuste de ecrã E-MANUAL

Tentar Ag. Funcionalidades básicas > Imagem (3/17)

Esta função não está disponível em alguns menus. Método 1 Método 2

1. Se pretender utilizar o menu que corresponde a um

tópico do e-Manual, carregue no botão vermelho para seleccionar Tentar Ag..

2. Para voltar ao ecrã do e-Manual, carregue no botão

1. Carregue no botão ENTER

quando aparecer um tópico. “Pretende executar este proc.?” aparece. Seleccione Sim e carregue no botão ENTER

2. Para voltar ao ecrã do e-Manual, carregue no botão

E-MANUAL. E-MANUAL Pode consultar instruções sobre as funcionalidades do seu televisor no respectivo e-Manual. Para utilizá-lo, carregue no botão E-MANUAL do telecomando. Movimente o cursor utilizando os botões para cima/para baixo/para a direita/para a esquerda para realçar uma categoria, depois um tópico e, em seguida, carregue no botão ENTER

. O e-Manual apresenta a página que pretende ver. Também pode aceder ao manual electrónico através do menu:

• Assistência → e-Manual → ENTER

Para voltar ao ecrã do e-Manual, carregue no botão E-MANUAL do telecomando.

Não pode utilizar a opção Tentar Ag. directamente se o televisor estiver definido para uma fonte de entrada externa. [UD5800-SH]BN68-03731F.indb 13 2011-06-02 9:20:49Português - 1414 Ver os conteúdos Funcionalidades básicas > Imagem (3/17)

1 Área de conteúdos: inclui o conteúdo dos tópicos, no caso de ter seleccionado um submenu. Para ir para a página anterior ou seguinte, carregue no botão ◄ / ►. 2 Tentar Ag.: apresenta o menu OSD que corresponde ao tópico. Para voltar ao ecrã do e-Manual, carregue no botão E-MANUAL. 3 Página Principal: passa para o ecrã inicial do e-Manual. 4 Zoom: amplia um ecrã. Pode deslocar-se pelo ecrã ampliado utilizando os botões ▲ / ▼. 5 L (Página): passa para a página anterior ou seguinte. Utilizar o modo Zoom

Voltar Seleccione Zoom e, em seguida, carregue em ENTER

para ampliar o ecrã. Pode deslocar-se pelo ecrã ampliado utilizando os botões ▲ ou ▼.

Para voltar ao ecrã de tamanho normal, carregue no botão RETURN. Como procurar um tópico na página de índice

Dependendo do idioma, esta função pode não ser suportada.

1. Se quiser procurar uma palavra-chave, carregue no botão azul para seleccionar Índice.

2. Carregue no botão ◄ ou ► para seleccionar uma ordem de caracteres pretendida.

3. Carregue no botão ▲ ou ▼ para seleccionar uma palavra-chave que pretenda visualizar e, em seguida, carregue no

4. Pode visualizar o ecrã de instruções do e-Manual correspondente.

Para fechar o ecrã Índice, carregue no botão RETURN . [UD5800-SH]BN68-03731F.indb 14 2011-06-02 9:20:51Português - 1515 Instalação do suporte de montagem na parede Os acessórios de montagem na parede (vendidos em separado) permitem montar o televisor na parede. Para obter mais informações sobre este tipo de montagem, consulte as instruções fornecidas com os acessórios de montagem na parede. A instalação do suporte para montagem na parede tem de ser feita por um técnico. Se a instalação do televisor for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas. Especificações do kit de montagem na parede (VESA) Caso A. Instalar o suporte de montagem da SAMSUNG na parede Caso B. Instalar o suporte de montagem na parede de outro fabricante

O kit de montagemna parede não é fornecido, mas sim vendido em separado. Instale o suporte de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode cair e provocar lesões graves.

As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo.

Quando adquirir o nosso kit de montagem na parede, são fornecidos um manual de instalação detalhado e todas as peças necessárias para a montagem.

Não utilize parafusos que não respeitem as especificações VESA para parafusos padrão.

Não utilize parafusos com uma medida superior à padrão, pois podem danificar o interior do televisor.

No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA para parafusos padrão, o comprimento dos parafusos pode variar consoante as respectivas especificações.

Não aperte de mais os parafusos, pois pode danificar o monitor ou fazer com que caia e provocar ferimentos em alguém. A Samsung não se responsabiliza por este tipo de acidentes.

A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte de montagem na parede que não seja VESA ou de um tipo não especificado, ou se o consumidor não respeitar as instruções de instalação do produto.

Não exceda uma inclinação de 15 graus quando montar este televisor. Família de produtos polegadas Espec. VESA (A * B) Parafuso padrão Quantidade Televisor LED 19~22 75 X 75

27 200 X 100 32~40 200 X 200 M846~60 400 X 400 65~75 600 X 400 Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos. [UD5800-SH]BN68-03731F.indb 15 2011-06-02 9:20:52Português - 1616 Resolução de problemas Se o televisor aparentar ter um problema, tente, primeiro, consultar esta lista de possíveis problemas e soluções. Se nenhuma das sugestões de resolução de problemas for aplicável, visite o site “www.samsung.com” e clique em Suporte, ou contacte um Centro de assistência ao cliente da Samsung. Problemas Soluções e explicações Não é possível ligar o televisor. • Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor.

• Verifique se a tomada de parede está a funcionar devidamente.

• Experimente carregar no botão POWER do televisor para se certificar de que o problema não é causado pelo telecomando. Se o televisor se ligar, consulte a secção “O telecomando não funciona” abaixo. Não se vê imagem/vídeo. • Verifique as ligações dos cabos (retire e ligue novamente todos os cabos ligados ao televisor e a dispositivos externos).

• Defina as saídas de vídeo do seu dispositivo externo (caixa de televisão por cabo/set top box, DVD, Blu-ray etc) para corresponderem às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor.

• Certifique-se de que os dispositivos estão ligados.

• Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando.

• Ligue novamente o cabo de alimentação do dispositivo ligado para o reiniciar. O telecomando não funciona. • Substitua as pilhas do telecomando com os pólos (+/–) na direcção correcta.

• Limpe a janela de transmissão do sensor do telecomando.

• Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m. O telecomando da caixa de televisão por cabo/set top box não liga nem desliga o televisor, nem regula o volume.

• Programe o telecomando da caixa de televisão por cabo/set top box para funcionar com o televisor. Consulte o manual do utilizador da caixa de televisão por cabo/set top box para identificar o código do televisor SAMSUNG.

Pode obter sempre o melhor desempenho possível do seu televisor ao actualizar o firmware mais recente, através do web site (samsung.com -> Suporte -> Centro de Downloads), utilizando um dispositivo USB.

Este LED TFT utiliza um painel composto por pixels secundários que requerem tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels brilhantes ou escuros no ecrã. Estes pixels não afectam o desempenho do produto. Licença Lista de funções Excelente interface digital e ligação à rede: Com um sintonizador digital HD incorporado, é possível ver emissões HD não subscritas sem uma caixa de televisão por cabo / receptor de satélite STB (Set-Top-Box). Meus Conteúdos Permite reproduzir ficheiros de música, imagens e filmes guardados num dispositivo USB. AllShare™ AllShare™ estabelece a ligação de rede entre o televisor e telemóveis/dispositivos móveis compatíveis da Samsung. Anynet+ (HDMI-CEC) Permite controlar todos os dispositivos Samsung ligados que suportem Anynet+ com o telecomando do seu televisor Samsung. [UD5800-SH]BN68-03731F.indb 16 2011-06-02 9:20:53Português - 1717 Fixação do televisor à parede Cuidado: puxar, empurrar ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluído. Para uma maior estabilidade, instale o dispositivo antiqueda por razões de segurança, como descrito em seguida. Para evitar a queda do televisor

1. Introduza os parafusos nos grampos e aparafuse-os com

Pode necessitar de material adicional, tal como uma bucha, consoante o tipo de parede.

Pode necessitar de material adicional, tal como uma bucha, consoante o tipo de parede.

2. Retire os parafusos da parte central traseira do televisor,

introduza os parafusos nos grampos e, em seguida, aparafuse os parafusos ao televisor novamente.

Os parafusos podem não ser fornecidos com o produto Se for esse o caso, adquira os parafusos com as seguintes especificações.

Especificações dos parafusos

parede com um fio forte e, em seguida, aperte bem o fio.

Instale o televisor perto da parede para que este não caia para trás.

É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor.

Desaperte o fio antes de transportar o televisor. 4. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional. Armazenamento e manutenção

Se remover o autocolante colado ao ecrã do televisor, limpe as marcas que possam existir para ver televisão. Não aplique água ou um agente de limpeza directamente sobre o produto. Qualquer contacto do produto com líquidos pode provocar uma falha, incêndio ou choque eléctrico. Limpe o produto utilizando um pano macio molhado com um pouco de água. Parede [UD5800-SH]BN68-03731F.indb 17 2011-06-02 9:20:55Português - 1818 Características técnicas Resoluçao do ecrã 1920 x 1080 Considerações ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento 10°C a 40°C (50°F a 104°F) 10% a 80%, sem condensação -20°C a 45°C (-4°F a 113°F) 5% a 95%, sem condensação Sistema de televisão Analógico: B/G, D/K, L, I Digital: DVB-T/DVB-C Sistema de cores/vídeo Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 Sistema de som BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC HDMI IN Vídeo: 1080 24p, 1080p, 1080i, 720p, 576p, 480p Áudio: PCM linear de dois canais 32/44.1/48kHz, 16/20/24bits. Rotação da base (esquerda/ direita) -20˚ ~ 20˚ Nome do modelo UA32D5800 UA40D5800 Tamanho do ecrã 32 polegadas 40 polegadas Som (Saída) 10 W X 2 Dimensões (L x P x A) Caixa Com base 745,8 X 29,9 X 443,4 (mm) 745,8 X 241,3 X 518,0 (mm) 933,0 X 29,9 X 548,8 (mm) 933,0 X 241,3 X 622,2 (mm) Peso Sem base Com base 6,7 kg 7,9 kg 10,7 kg 12,1 kg

O design e as características técnicas estão sujeitos a alterações sem aviso prévio.

Para obter informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta colada ao produto. [UD5800-SH]BN68-03731F.indb 18 2011-06-02 9:20:55Esta página foi deixada em branco intencionalmente. [UD5800-SH]BN68-03731F.indb 19 2011-06-02 9:20:55
