MANUAL DE USUARIO UA40D5800VW SAMSUNG

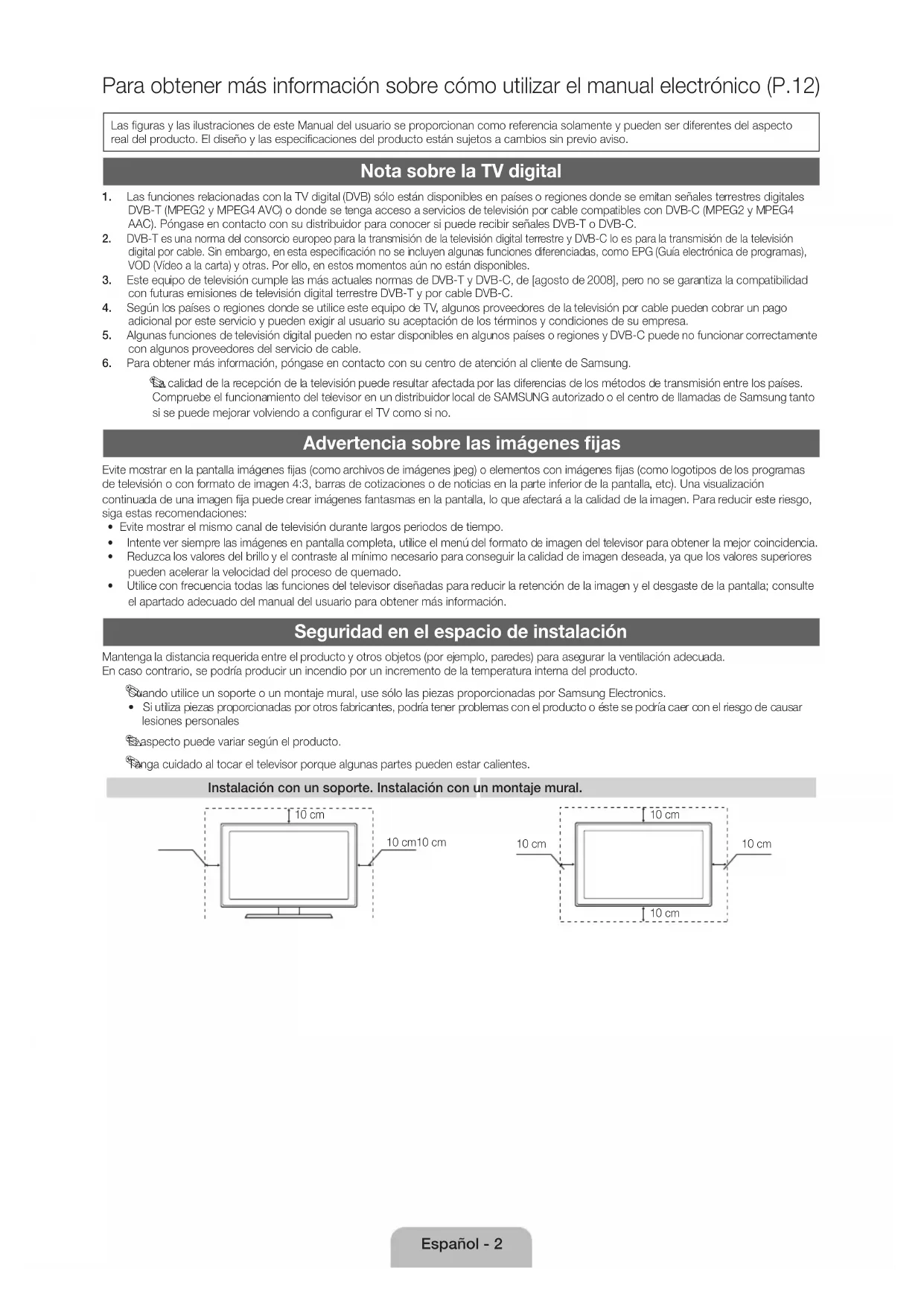

Pour plus d’informations sur les caractéristiques d’alimentation et de consommation électrique, reportez-vous à l’étiquette fixée au produit. [UD5800-SH]BN68-03731F.indb 18 2011-06-02 9:20:16Cette page est laissée intentionnellement vierge. [UD5800-SH]BN68-03731F.indb 19 2011-06-02 9:20:16Español - 2 Para obtener más información sobre cómo utilizar el manual electrónico (P.12) Las figuras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden ser diferentes del aspecto real del producto. El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso. Nota sobre la TV digital 1. Las funciones relacionadas con la TV digital (DVB) sólo están disponibles en países o regiones donde se emitan señales terrestres digitales DVB-T (MPEG2 y MPEG4 AVC) o donde se tenga acceso a servicios de televisión por cable compatibles con DVB-C (MPEG2 y MPEG4 AAC). Póngase en contacto con su distribuidor para conocer si puede recibir señales DVB-T o DVB-C. 2. DVB-T es una norma del consorcio europeo para la transmisión de la televisión digital terrestre y DVB-C lo es para la transmisión de la televisión digital por cable. Sin embargo, en esta especificación no se incluyen algunas funciones diferenciadas, como EPG (Guía electrónica de programas), VOD (Vídeo a la carta) y otras. Por ello, en estos momentos aún no están disponibles. 3. Este equipo de televisión cumple las más actuales normas de DVB-T y DVB-C, de [agosto de 2008], pero no se garantiza la compatibilidad con futuras emisiones de televisión digital terrestre DVB-T y por cable DVB-C. 4. Según los países o regiones donde se utilice este equipo de TV, algunos proveedores de la televisión por cable pueden cobrar un pago adicional por este servicio y pueden exigir al usuario su aceptación de los términos y condiciones de su empresa. 5. Algunas funciones de televisión digital pueden no estar disponibles en algunos países o regiones y DVB-C puede no funcionar correctamente con algunos proveedores del servicio de cable.

6. Para obtener más información, póngase en contacto con su centro de atención al cliente de Samsung.

La calidad de la recepción de la televisión puede resultar afectada por las diferencias de los métodos de transmisión entre los países. Compruebe el funcionamiento del televisor en un distribuidor local de SAMSUNG autorizado o el centro de llamadas de Samsung tanto si se puede mejorar volviendo a configurar el TV como si no. Advertencia sobre las imágenes fijas Evite mostrar en la pantalla imágenes fijas (como archivos de imágenes jpeg) o elementos con imágenes fijas (como logotipos de los programas de televisión o con formato de imagen 4:3, barras de cotizaciones o de noticias en la parte inferior de la pantalla, etc). Una visualización continuada de una imagen fija puede crear imágenes fantasmas en la pantalla, lo que afectará a la calidad de la imagen. Para reducir este riesgo, siga estas recomendaciones:

• Evite mostrar el mismo canal de televisión durante largos periodos de tiempo.

• Intente ver siempre las imágenes en pantalla completa, utilice el menú del formato de imagen del televisor para obtener la mejor coincidencia.

• Reduzca los valores del brillo y el contraste al mínimo necesario para conseguir la calidad de imagen deseada, ya que los valores superiores pueden acelerar la velocidad del proceso de quemado.

• Utilice con frecuencia todas las funciones del televisor diseñadas para reducir la retención de la imagen y el desgaste de la pantalla; consulte el apartado adecuado del manual del usuario para obtener más información. Seguridad en el espacio de instalación Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación adecuada. En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto.

Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics.

• Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer con el riesgo de causar lesiones personales

El aspecto puede variar según el producto.

Tanga cuidado al tocar el televisor porque algunas partes pueden estar calientes. Instalación con un soporte. Instalación con un montaje mural. 10 cm10 cm 10 cm 10 cm 10 cm 10 cm 10 cm [UD5800-SH]BN68-03731F.indb 2 2011-06-02 9:20:17Español - 3 Accesorios

Asegúrese de que los siguientes elementos se incluyen con el televisor de pantalla. Si falta alguno, póngase en contacto con su distribuidor.

El color y la forma de los componentes pueden variar según los modelos.

Los cables que no se incluyen en el contenido del paquete se pueden adquirir por separado. PRECAUCIÓN: INSÉRTELO FIRMEMENTE PARA QUE NO SE SEPARE DEL APARATO y Mando a distancia y 2 pilas AAA y Manual del usuario y Tarjeta de garantía / Guía de seguridad (no disponible en algunos lugares) y Cable de alimentacióny y Paño de limpiezay y Soporte anilla (4 unid.) y Soporte sujetacables y Adaptador de tarjeta CI y Adaptador de componentes/AV y Adaptador de SCART

Se puede cobrar una tarifa administrativa si: (a) el usuario solicita un técnico y el producto no tiene ningún defecto (es decir, si el usuario no se ha leído este manual del producto) (b) el usuario lleva el producto a reparar a un centro de servicio y el producto no tiene ningún defecto (es decir, si el usuario no se ha leído este manual del producto).

Antes de realizar cualquier trabajo o efectuar la visita al usuario se le comunicará a éste el monto de la tarifa administrativa. Montaje del soporte sujetacables [UD5800-SH]BN68-03731F.indb 3 2011-06-02 9:20:18Español - 4 Aspecto general del panel de control

El color y la forma del producto pueden variar según el modelo. Panel de control (parte posterior del TV) Sensor del mando a distancia Funciona cuando se pulsan los botones del mando a distancia en la dirección del sensor del mando a distancia del TV. Indicador de encendido Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera. SOURCE

Cambia entre todas las fuentes de entrada disponibles. En el menú de la pantalla, utilice este botón del mismo modo que haría con el botón ENTERE del mando a distancia. MENU Muestra un menú en pantalla , la OSD (visualización en pantalla), de las funciones del TV.

Ajustar el volumen. En la OSD, utilice estos botones Y de igual modo que los botones ◄ y ► del mando a distancia.

Cambian los canales. En la OSD, utilice estos botones z de igual modo que los botones ▼ y ▲ del mando a distancia.

(Power) Encender y apagar el televisor. Modo de espera No deje el televisor en modo de espera durante períodos largos de tiempo (cuando está de vacaciones, por ejemplo). Aunque esté apagado continúa consumiendo una pequeña cantidad de energía. Se recomienda desenchufar el cable de alimentación. Mostrar el menú de pantalla principal. [UD5800-SH]BN68-03731F.indb 4 2011-06-02 9:20:19Español - 5 Aspecto general del mando a distancia

Este mando a distancia es especial para personas con discapacidades visuales y presenta puntos Braille en los botones de encendido, de canales y del volumen. A B C D

E-MANUAL AD/SUBT. CONTENT DUAL I-II HDMI Encender y apagar el televisor. Mostrar y seleccionar las fuentes de vídeo disponibles. Selecciona directamente el modo HDMI. Volver al canal anterior. Cortar temporalmente el sonido. Cambiar de canal. Muestra la lista de canales en la pantalla. Visualizar la información de la Guía electrónica de programas (EPG). Mostrar información en la pantalla del televisor. Salir del menú. Pulse para acceder directamente a los canales. Ajustar el volumen. Seleccionar alternativamente activar teletexto, doble, mezcla o desactivar teletexto. Mostrar el menú de pantalla principal. Seleccionar rápidamente las funciones que se usan con mayor frecuencia. Muestra Mis contenidos, Ver TV y Fuente. Volver al menú anterior. Seleccionar los elementos del menú en pantalla y cambiar los valores del menú. Botones que se utilizan en los menús Lista de canales, Admin. de canales, Mis contenidos, Red, AllShare™, etc. Utilice estos botones en una función específica. Si desea información más detallada, consulte el manual electrónico. P.MODE: Selecciona el modo de imagen. SRS: Selecciona el modo SRS TruSurround HD. DUAL I-II: Selecciona el modo de sonido dual. E-MANUAL: Muestra la guía del manual electrónico. P.SIZE: Selecciona el tamaño de la imagen. AD: Selección de la descripción de audio. (No está disponible en algunas ubicaciones) SUBT.: Muestra los subtítulos digitales. Instalación de las pilas (tamaño de las pilas: AAA) [UD5800-SH]BN68-03731F.indb 5 2011-06-02 9:20:19Español - 6 Conexión de una antena Cuando el televisor se enciende por primera vez, los valores se inician de forma automática. Preparación: Conexión del cable de alimentación y la antena. Plug & Play (configuración inicial) Cuando el televisor se enciende por primera vez, una secuencia de indicaciones en pantalla permite configurar los parámetros básicos. Pulse el botón POWER . Plug & Play sólo está disponible cuando la fuente Entrada está configurada como TV. Para volver al paso anterior, pulse el botón rojo. Selección de un idioma Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER

Seleccione el idioma deseado para la OSD (presentación en pantalla). POWER Selección de Demo tienda o Uso doméstico Pulse los botones ◄ o ► y a continuación pulse el botón ENTER

Seleccione el modo Uso doméstico. El modo Demo tienda se utiliza en los entornos comerciales.Recupere la configuración de la unidad desde Demo tienda a Uso doméstico (estándar): Pulse el botón del volumen del televisor. Cuando se muestra la OSD del volumen, mantenga pulsado el botón MENU durante 5 segundos.Demo tienda sólo está destinado a los entornos comerciales. Si selecciona esta opción, algunas funciones no estarán disponibles. Seleccione Uso doméstico en el hogar. Configuración del Modo de relojConfigure el Modo de reloj automática o manualmente. Zona horaria Pulse los botones ▲ o ▼ para seleccionar la zona horaria y, a continuación, pulse el botón ENTER . (según el país) Selección de una antena Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER

Seleccione la señal de emisión deseada. Selección de un canal Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTER

Seleccionar la fuente del canal que se desee memorizar. Al configurar la fuente de la antena en Cable, se muestra un paso que le permite asignar valores numéricos (frecuencias de los canales) a los canales. Para obtener más información, consulte Canal → Sintonización automática. Algunos canales quizás no se puedan transmitir en este televisor. Depende de la ganancia o las especificaciones de la señal de la emisión. Pulse el botón ENTER en cualquier momento para interrumpir el proceso de memorización. Disfrute de su televisor. Seleccione Ver TV. Pulse el botón ENTER

Seleccione Configuración de red para configurar la red. Para obtener más información, consulte “Menú de la red” en el manual electrónico.Si desea reiniciar esta función... Seleccione Sistema - Plug & Play (configuración inicial). Escriba su código PIN de 4 dígitos. El número PIN predeterminado es “0-0-0-0”. Si desea cambiar el número PIN, utilice la función Cambiar PIN. Aunque haya ejecutadoPlug & Play (MENU → Sistema) en el comercio, deberá hacerlo de nuevo en su domicilio.

Si ha olvidado el código PIN, pulse los botones del mando a distancia en la siguiente secuencia en el modo de espera para reiniciar el PIN a “0-0-0-0”: MUTE → 8 → 2 → 4 → POWER (encender) Antena VHF/UHF Cable Panel posterior del TV [UD5800-SH]BN68-03731F.indb 6 2011-06-02 9:20:20Español - 7 Conexión a un dispositivo AV ¦ Dispositivos disponibles: DVD, reproductor Blu-ray, decodificador por cable HD, receptor por satélite STB, Vídeo, sistema de audio digital, amplificador, DVD para Home Theatre, PC

HDMI OUTDVI OUTAUDIO OUTR-AUDIO-L

Conexión HDMI, HDMI/DVI Mediante un cable HDMI o HDMI a un cable DVI (hasta 1080p)

Para obtener una mejor calidad de imagen y de audio, conecte un dispositivo digital mediante un cable HDMI.

Un cable HDMI admite señales de audio y de vídeo y no requiere un cable de audio. – Para conectar el televisor a un dispositivo digital que no admita la salida HDMI, utilice cables HDMI/DVI y de audio.

La imagen quizás no se muestre correctamente (o no se muestre en absoluto) o el audio puede que no funcione si se conecta al televisor un dispositivo externo que utiliza una versión más antigua del modo HDMI. En tales casos, consulte al fabricante del dispositivo externo acerca de la versión HDMI y, si ésta es antigua, solicite una actualización.

Debe utilizar un cable HDMI de un grosor de 14 mm o menos.

Debe adquirir un cable certificado HDMI. De lo contrario, la imagen puede no mostrarse o producirse un error de conexión.

Se recomienda un cable HDMI básico de alta velocidad o uno con Ethernet. Este producto no admite la función Ethernet a través de HDMI. [UD5800-SH]BN68-03731F.indb 7 2011-06-02 9:20:21Español - 8 AUDIO OUT R-AUDIO-L VIDEO OUT AUDIO OUT R-AUDIO-L

Conexión de componentes Conexión AV Conexión con Euroconector Uso de un cable de componentes (hasta 1080p) o audio/vídeo (sólo 480i) y de un cable euroconector (Scart)

En el modo Ext., la salida DTV sólo admite vídeo y audio MPEG SD.

Para obtener la mejor calidad de imagen, se recomienda la conexión de componentes antes que la conexión A/V. [UD5800-SH]BN68-03731F.indb 8 2011-06-02 9:20:22Español - 9 Conexión de un PC y un dispositivo de audio ¦ Dispositivos disponibles: sistema de audio digital, amplificador, sistema Home Theatre DVD OPTICAL Conexión de audio Conexión de auriculares Uso de una conexión de cable óptico (digital) o de auriculares

Cuando un sistema de audio digital se conecta al terminal DIGITAL AUDIO OUT (OPTICAL), se reduce el volumen del televisor y del sistema.

El audio de 5.1 canales está disponible cuando el televisor se conecta a un dispositivo externo que admite audio de 5.1 canales.

Cuando el receptor (sistema Home Theatre) está establecido en Activado, se puede oír la salida de sonido del terminal Optical del televisor. Cuando se ve la televisión a través de un DTV, el televisor envía el sonido de 5,1 canales al receptor. Cuando la fuente es un componente digital, como un reproductor DVD / Blu-Ray / receptor de cable o satélite (decodificador), y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del receptor del sistema Home Theatre. Si desea oír el audio de 5.1 canales, conecte el terminal de la salida de audio digital del reproductor DVD / Blu-ray / decodificador / receptor por satélite STB directamente al amplificador o al sistema Home Theatre.

: Puede conectar los auriculares a la salida de auriculares del equipo. Cuando están conectados los auriculares, el sonido de los altavoces integrados se desconecta.

El uso de la función de sonido puede estar restringido cuando se conectan auriculares al televisor.

En una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN 1(DVI).

No se admite el modo entrelazado.

El aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar.

Los modos Independiente y Compuesto no se admiten. SOG (Sincr. en verde) no se admite. ¦ Mediante un cable HDMI o HDMI a un cable DVI/D-sub

La conexión mediante el cable HDMI quizás no se admita según el PC.

Un cable HDMI admite señales de audio y de vídeo y no requiere un cable de audio.

AUDIO OUTAUDIO OUTDVI OUTPC OUTHDMI OUT

Conexión de PC [UD5800-SH]BN68-03731F.indb 10 2011-06-02 9:20:24Español - 1111 Cambio de la fuente de entrada ¦ Fuentes Úselo para seleccionar TV u otras fuentes de entrada externas como reproductores de DVD/Blu-ray/decodificadores/ receptores por satélite STB conectados al televisor. ■ TV / Ext. / PC / AV / Componente / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

Fuentes, se resaltan las entradas conectadas.

Si desea ver sólo los dispositivos conectados, vaya a Conectado mediante los botones ◄ o ► .

Ext. y PC siempre están activadas.

Si los dispositivos externos conectados no aparecen resaltados, pulse el botón rojo. El televisor buscará los dispositivos conectados. Cómo utilizar Editar nombre En Fuente pulse el botón TOOLS y, a continuación, establezca el nombre de las fuentes de la entrada externa que desee. ■ VCR / DVD / Cable STB / Satélite STB / PVR STB / Receptor AV / Juego / Videocámara / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Dé un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada.

Cuando se conecta un PC al puerto HDMI IN 1(DVI) con un cable HDMI, se debe configurar TV como modo PC en Editar nombre.

Cuando se conecta un PC al puerto HDMI IN 1(DVI) con un cable HDMI a DVI, se debe configurar TV como modo DVI PC en Editar nombre.

Cuando se conecta un dispositivo AV al puerto HDMI IN 1(DVI) con un cable HDMI a DVI, se debe configurar TV como modo Dispositivos DVI en Editar nombre. Información Puede ver información detallada acerca del dispositivo externo seleccionado.

Para conseguir la mejor conexión por cable con este producto, utilice cables con el grosor máximo que se explica a continuación:

Grosor máximo: 14 mm (0,55 pulgadas) Conexión en una ranura de INTERFAZ COMÚN Montaje del adaptador de la tarjeta CI Monte el adaptador como se muestra a la derecha. Para conectar el adaptador de la TARJETA CI, siga estos pasos.

Monte el adaptador antes de instalar el televisor en la pared.

1. Inserte el adaptador de la TARJETA CI en los dos orificios del producto 1.

Busque los dos orificios en la parte posterior del televisor. Hay dos orificios junto al puerto COMMON INTERFACE.

Presiónelo firmemente en el centro del adaptador para asegurar un bloqueo total.

2. Inserte el adaptador de la TARJETA CI en el puerto COMMON INTERFACE.

3. Inserte la “TARJETA CI o CI+”

Uso de la “TARJETA CI o CI+” Para ver canales de pago se debe insertar una “TARJETA CI o CI+”. y Si no se inserta una “TARJETA CI o CI+” algunos canales mostrarán el mensaje “Señal codificada”. y Al cabo de 2 o 3 minutos aparecerá en la pantalla la información del enlace que contiene un número telefónico, un identificador de ‘TARJETA CI o CI+’, un identificador del sistema y demás información. Si aparece un mensaje de error, póngase en contacto con su proveedor de servicios. y Si ha terminado la configuración de la información del canal, aparecerá el mensaje “Actualización finalizada”, indicando que la lista de canales ya se ha actualizado.

Debe obtener una “TARJETA CI o CI+” en un proveedor local de servicios.

Para retirar la “TARJETA CI o CI+”, extráigala cuidadosamente con las manos, puesto que si cae al suelo se puede dañar.

Inserte la “TARJETA CI o CI+” en la dirección marcada sobre ella.

La ubicación de la ranura COMMON INTERFACE puede variar según los modelos.

La “TARJETA CI o CI+” no se admite en algunos países o zonas; consulte a su distribuidor local.

Si tiene cualquier problema, póngase en contacto con un proveedor del servicio.

Inserte la “TARJETA CI o CI+”que admita la configuración de la antena actual. La pantalla no se verá, o bien se verá distorsionada. [UD5800-SH]BN68-03731F.indb 11 2011-06-02 9:20:26Español - 1212 Conexión de la red Conexión con la red - Inalámbrica Puede conectar el televisor a la LAN mediante un módem o enrutador inalámbrico estándar. Para la conexión inalámbrica, en primer lugar debe conectar un “adaptador LAN inalámbrico de Samsung” (WIS09ABGN, WIS09ABGN2, WIS10ABGN - se venden por separado) al puerto USB en la parte posterior del televisor. Véase la siguiente ilustración. Puerto LAN en la pared Cable LAN Compartidor IP inalámbrico (wenrutador inalámbrico con servidor DHCP) Adaptador de LAN Adaptador LAN Panel lateral del televisor El adaptador LAN inalámbrico de Samsung se vende por separado y se ofrece en distribuidores seleccionados, sitios de comercio electrónico. El adaptador LAN inalámbrico de Samsung admite los protocolos de comunicación IEEE 802.11a/b/g y n. Samsung recomienda el uso de IEEE 802.11n. Si reproduce el vídeo en una conexión de red, es posible que no se reproduzca correctamente. La mayoría de los sistemas de red inalámbricos incorporan un sistema de seguridad que necesita que los dispositivos que acceden a la red a través de un punto de acceso o un enrutador inalámbrico (habitualmente un compartidor IP inalámbrico) transmitan un código de seguridad cifrado llamado clave de acceso. Si se selecciona el modo 802.11n (Greenfield) puro de gran procesamiento y se configura el tipo de codificación WEP, TKIP o TKIP-AES (WPS2Mixed) para el enrutador inalámbrico, los televisores Samsung no admitirán una conexión con las nuevas especificaciones de la certificación Wi-Fi. Conexión de la red - Cable Hay dos formas principales de conectar el televisor a la red mediante cable, según la configuración de la red. Se muestran a continuación: Puerto de módem en la pared Panel posterior del TV Cable LANCable del módem Módem externo (ADSL/VDSL/TV por cable) Puerto LAN en la pared Panel posterior del TV Cable LAN

No se admite una velocidad de red inferior a 10 Mbps. [UD5800-SH]BN68-03731F.indb 12 2011-06-02 9:20:28Español - 1313 Uso del e-Manual Pantalla de visualización

Funciones básicasMenú de la imagenMenú del sonido Índice Entrar Salir1 Vídeo que aparece actualmente en la pantalla, programa de televisión, etc. 2 Lista de categorías. Pulse los botones ◄ o ► para seleccionar la categoría que desee.3 Muestra la lista de menús secundarios. Utilice los botones de flecha del mando a distancia para mover el cursor. Pulse ENTER para seleccionar el menú secundario que desee. 4 } Azul (Índice): Muestra la pantalla del índice. 5 E Entrar: Selecciona una categoría o un menú secundario. 6 e Salir: Salir del e-Manual. Cómo conmutar entre un tema del e-Manual y los menús OSD correspondientes.ImagenModo imagen : Estándar ►Luz de fondo : 7 Contraste : 95Brillo : 45Nitidez : 50Color : 50Matiz (V/R) : V50/R50Ajuste de pantalla E-MANUAL A Inténtelo Funciones básicas > Menú Imagen (3/17)

Esta función no está habilitada en algunos menús. Método 1 Método 2

1. Si desea utilizar el menú que corresponda a un tema del

e-Manual, pulse el botón rojo para seleccionar Inténtelo.

2. Para volver a la pantalla del manual electrónico, pulse el botón

1. Pulse el botón ENTER

cuando se muestre un tema. Se muestra “¿Está seguro?”. Seleccione Sí y pulse el botón ENTER

. Aparece la ventana de la OSD.

2. Para volver a la pantalla del e-Manual, pulse el botón

E-MANUAL. E-MANUAL Puede encontrar las instrucciones sobre las funciones del televisor en el e-Manual del televisor. Para utilizarlo, pulse el botón E-MANUAL del mando a distancia. Mueva el cursor mediante los botones arriba/abajo/derecha/izquierda para resaltar una categoría y después un tema, y a continuación pulse el botón ENTER

. Se muestra la página que desea ver del e-Manual. También puede acceder mediante el menú:

• Asistencia técnica → e-Manual → ENTER

Para volver al menú principal del e-Manual, pulse el botón E-MANUAL del mando a distancia.

No puede utilizar Inténtelo directamente si el TV está establecido como fuente de entrada externa. [UD5800-SH]BN68-03731F.indb 13 2011-06-02 9:20:30Español - 1414 Visualización de los contenidos Funciones básicas > Menú Imagen (3/17)

Inténtelo Inicio Zoom Índice Página Salir

1 Área de contenidos: Incluye el contenido de los temas, si ha seleccionado un menú secundario. Para ir a la página anterior o siguiente, pulse los botones ◄ / ►. 2 Inténtelo: Muestra el menú de la OSD correspondiente al tema. Para volver a la pantalla del e-Manual, pulse el botón E-MANUAL. 3 Inicio: Va a la pantalla de inicio del e-Manual. 4 Zoom: Agranda una pantalla. Se puede desplazar por la pantalla agrandada con los botones ▲ / ▼. 5 L (Página): Va a la página anterior o siguiente. Uso del modo Zoom

Mover Volver Seleccione Zoom y pulse ENTER

para agrandar la pantalla. Se puede desplazar por la pantalla agrandada con los botones ▲ o ▼.

Para restaurar el tamaño normal de la pantalla, pulse el botón RETURN. Cómo buscar un tema en la página de índice

Es posible que esta función no se admita, según el idioma.

1. Si desea buscar una palabra clave, pulse el botón azul para seleccionar Índice.

2. Pulse los botones ◄ o ► para seleccionar el orden de caracteres que desee.

3. Pulse los botones ▲ o ▼ para seleccionar la palabra clave que desee ver y, a continuación, pulse el botón ENTERE.

4. Puede ver la pantalla de instrucciones correspondiente del e-Manual.

Para cerrar la pantalla Índice pulse el botón RETURN. [UD5800-SH]BN68-03731F.indb 14 2011-06-02 9:20:31Español - 1515 Instalación del montaje en la pared Los elementos del montaje mural (se venden por separado) permiten instalar el televisor en una pared. Si desea más información sobre la instalación de los componentes para el montaje mural, consulte las instrucciones que se facilitan con dichos elementos. Si necesita ayuda con la instalación del soporte mural, póngase en contacto con un técnico. Samsung Electronics no se hace responsable de los daños causados al producto o al usuario si éste ha efectuado la instalación del televisor. Especificaciones del equipo de montaje mural (VESA) Caso A. Instalación del montaje mural de SAMSUNG Caso B. Instalación del montaje mural de otra empresa

El montaje mural se vende por separado. Instale el montaje mural en una pared sólida, perpendicular al suelo. Para colocarlo en otros materiales de construcción, póngase en contacto con el distribuidor más cercano. Si se instala en el techo o en una pared inclinada, puede caerse y causar graves lesiones personales.

Las dimensiones estándar de los equipos de montaje mural se muestran en la tabla siguiente.

Al adquirir el equipo de montaje en la pared, también se distribuye un manual de instalación detallado y todas las piezas necesarias para el montaje.

No use tornillos con un tamaño superior al estándar, ya que pueden causar daños en el interior del televisor.

Para montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud de éstos puede variar dependiendo de las especificaciones.

No use tornillos que no cumplan las especificaciones de tornillos estándar VESA.

No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar la caída de éste con riesgo de causar lesiones personales. Samsung no se hace responsable de este tipo de accidentes.

Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no cumple las especificaciones VESA o si el cliente no sigue las instrucciones de instalación del producto.

No supere los 15 grados de inclinación cuando monte este televisor. Familia de producto pulgadas Especificaciones VESA (A * B) Tornillo estándar Cantidad LED-TV 19~22 75 X 75

27 200 X 100 32~40 200 X 200 M846~60 400 X 400 65~75 600 X 400 No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una descarga eléctrica con riesgo de causar lesiones personales. [UD5800-SH]BN68-03731F.indb 15 2011-06-02 9:20:33Español - 1616 Solución de problemas Si cree que el televisor tiene un problema, compruebe primero esta lista de posibles problemas y soluciones. Si ninguno de los consejos funciona, visite “www.samsung.com” y haga clic en Support o llame a un centro de atención al cliente de Samsung. Problemas Soluciones y explicaciones El televisor no se enciende. • Compruebe que el cable de alimentación CA esté bien conectado en la toma de la pared y en el televisor.

• Compruebe que la toma de la pared funcione.

• Intente pulsar el botón POWER del televisor para asegurarse de que el problema no está en el mando a distancia. Si el televisor se enciende, consulte “El mando a distancia no funciona” a continuación. No hay imagen ni vídeo. • Compruebe las conexiones de los cables (desconecte y vuelva a conectar todos los cables del televisor y de los dispositivos externos).

• Establezca las salidas de vídeo de los dispositivos externos (receptor de cable/ decodificador, DVD, Blu-ray, etc.) de modo que coincidan con las conexiones de la entrada de TV. Por ejemplo, si la salida de un dispositivo externo es HDMI, se debe conectar a una entrada HDMI en el televisor.

• Compruebe que los dispositivos externos estén encendidos.

• Asegúrese de seleccionar la fuente correcta del TV pulsando el botón SOURCE del mando a distancia.

• Reinicie el dispositivo conectado volviendo a conectar el cable de alimentación del dispositivo. El mando a distancia no funciona. • Cambie las pilas del mando a distancia; haga coincidir los polos (+/–).

• Limpie la ventana de transmisión del sensor del mando a distancia.

• Apunte con el mando a distancia directamente al televisor desde una distancia de 5~6 pies (1,5 ~2 metros). El mando a distancia del cable/ decodificador no enciende ni apaga el televisor ni ajusta el volumen.

• Programe el mando a distancia del cable/decodificador para que haga funcionar el televisor. Consulte el manual del decodificador de cable/satélite para conocer el código del TV SAMSUNG.

Puede mantener su televisor en un estado óptimo actualizando el último firmware en la página web (samsung.com -> Soporte técnico -> Descargas) por USB.

El panel LED TFT utiliza un panel que consta de píxeles de ínfimo tamaño que requieren de una tecnología altamente sofisticada para su fabricación. No obstante, puede que existan algunos píxeles brillantes u oscuros en la pantalla. Estos píxeles no influirán en el rendimiento del aparato. Licencia Listado de características Excelente interfaz digital y capacidad de trabajo en red: El sintonizador digital HD incorporado permite ver las emisiones HD que no exigen una suscripción sin que sea necesario disponer de un receptor de televisión por cable/satélite (decodificador). Mis contenidos Permite reproducir archivos de música, imágenes y películas guardados en un dispositivo USB. AllShare™ AllShare™ conecta el televisor y los dispositivos/teléfonos móviles compatibles de Samsung a través de una red. Anynet+ (HDMI-CEC) Permite controlar con el mando a distancia del televisor Samsung todos los dispositivos de Samsung conectados que sean compatibles con Anynet+. [UD5800-SH]BN68-03731F.indb 16 2011-06-02 9:20:34Español - 1717 Fijación del televisor a la pared Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. En especial, procure que los niños no se cuelguen del televisor ni lo desestabilicen; éste podría caerse sobre ellos y causarles lesiones graves o incluso la muerte. Siga las precauciones de seguridad del folleto de seguridad incluido con el producto. Para mejorar la estabilidad instale un dispositivo antivuelco, como se explica a continuación. Para impedir que el televisor se caiga

1. Apriete firmemente las grapas sobre la pared con los tornillos.

Asegúrese de que los tornillos estén bien afirmados en la pared.

Según el tipo de pared quizás necesite algún material adicional para el anclaje.

Las grapas, los tornillos y la cadena no se suministran con el producto; deberá adquirirlos por separado.

2. Quite los tornillos de la parte central posterior del televisor y con

ellos monte las grapas en el televisor.

Quizás con el televisor no vayan incluidos los tornillos. En tal caso debe adquirirlos por separado con estas especificaciones.

Especificaciones de los tornillos

3. Monte una cadena fuerte entre las grapas del televisor y de la

pared de manera que quede bien tensada.

Instale el televisor cerca de la pared para evitar que caiga hacia atrás.

Las grapas de la pared han de estar a la misma o a menor altura que las grapas del televisor.

Cuando desee mover el televisor deberá aflojar la cadena.

4. Compruebe que todas las conexiones estén bien aseguradas. Compruébelas periódicamente para detectar cualquier

signo de fatiga o de fallo. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador profesional. Almacenamiento y mantenimiento

Cuando quite las pegatinas adheridas a la pantalla del televisor, limpie los residuos antes de ver la televisión. No rocíe agua ni ningún producto limpiador directamente sobre el producto. Si penetra líquido en el producto se puede originar un problema en el funcionamiento, un incendio o una descarga eléctrica. Limpie el producto con un paño suave ligeramente humedecido con agua. Pared [UD5800-SH]BN68-03731F.indb 17 2011-06-02 9:20:35Español - 1818 Especificaciones Resolución de pantalla 1920 x 1080 Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad de almacenamiento 10°C a 40°C (50°F a 104°F) 10% a 80%, sin condensación -20°C a 45°C (-4°F a 113°F) 5% a 95%, sin condensación Sistema de televisión Analógico: B/G, D/K, L, I Digital: DVB-T/DVB-C Sistema de color/vídeo Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 Sistema de sonido BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC HDMI IN Vídeo: 1080 24p, 1080p, 1080i, 720p, 576p, 480p Audio: Lineal de dos canales PCM 32/44.1/48kHz, 16/20/24bits. Soporte giratorio (Izquierda/derecha) -20˚ ~ 20˚ Nombre del modelo UA32D5800 UA40D5800 Tamaño de pantalla 32 pulgadas 40 pulgadas Sonido (Salida) 10 W X 2 Dimensiones (An x Pr x Al) Cuerpo principal Con el soporte 745,8 X 29,9 X 443,4 (mm) 745,8 X 241,3 X 518,0 (mm) 933,0 X 29,9 X 548,8 (mm) 933,0 X 241,3 X 622,2 (mm) Peso Sin el soporte Con el soporte 6,7 kg 7,9 kg 10,7 kg 12,1 kg

El diseño y las especificaciones pueden cambiar sin previo aviso.
