MANUAL DE UTILIZADOR R8027C QLIMA

no se loGrA encender IA estuFA.

J especiFicAciones tecnicAs

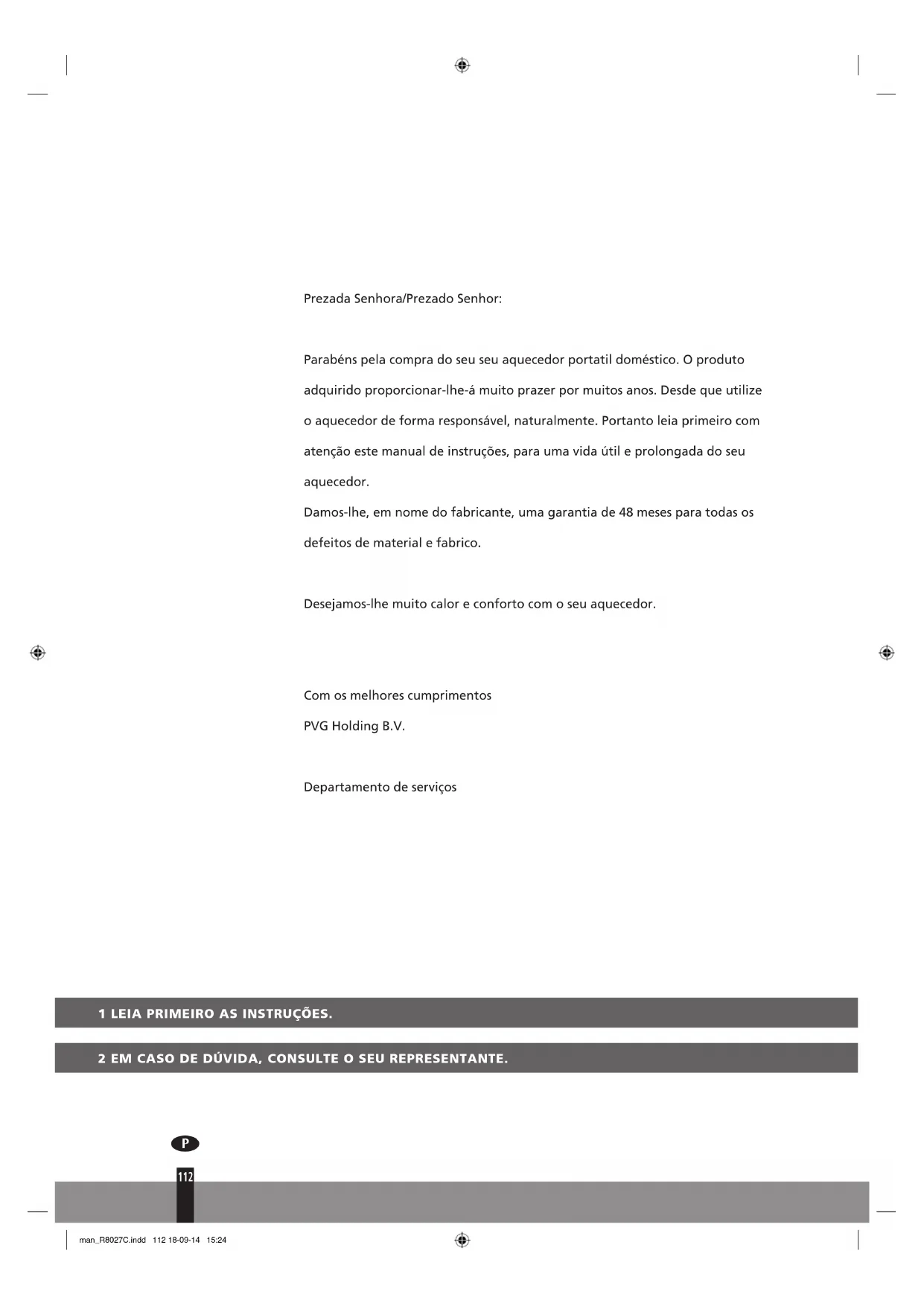

Prezada Senhora/Prezado Senhor:

Parabéns pela compra do seu seu aquecedor portatil doméstico. O produto adquirido proporcionar-lhe-á muito prazer por muitos anos. Desde que utilize o aquecedor de forma responsável, naturalmente. Portanto leia primeiro com atenção este manual de instruções, para uma vida útil e prolongada do seu aquecedor.

Damos-lhe, em nome do fabricante, uma garantia de 48 meses para todas os defeitos de material e fabrico.

Desejamos-lhe muito calor e conforto com o seu aquecedor.

Com os melhores cumprimentos PVG Holding B.V.

Departamento de serviços

1 LEIA PRIMEIRO AS INSTRUÇÕES.

2 EM CASO DE DÚVIDA, CONSULTE O SEU REPRESENTANTE.

P

112

A UTILIZAÇÃO EM LINHAŠ GERAIS

Estes são em linhas gerais os passos a seguir para utilizar o seu aquecedor. Para a descrição detalhada dos procedimentos a seguir, fazemos referência ao MANUAL (pag. 115 e seguintes).

1 Retire todos os materiais de embalagem (veja o capítulo A, fig. A).
2 Encha o tanque removível ⑨ e espere 30 minutos antes de acender o aquecedor (veja o capítulo B, fig. I).
3 Coloque as pilhas no compartimento 12 (veja o capítulo A, fig. G).
4 Verifique se a câmara de combustão ④ está bem posicionada (veja o capítulo A, fig. F).
5 Acenda a estufa girando à direita o botão ② até que já não possa continuar, e em seguida carregando lentamente a tecla de ignição ③ (veja o capítulo C, fig. K e L).
6 Após acender o seu Calorifero, terá de esperar cerca de 10-15 minutos antes de poder verificar se o Calorifero está em perfeito funcionamento (veja o capítulo D).
7 Desactive o aquecedor (veja o capítulo E).

- Na primeira vez o seu aquecedor emitirá um cheiro a 'novo'.

- Guarde o seu combustível num lugar fresco e escuro.

- O combustível envelhece. Comece cada temporada de utilização do aquecedor com combustível novo.

- Ao utilizar o combustível Qlima Premium Quality, e só este, estará a utilizar um combustível de qualidade, garantindo um bom funcionamento e longevidade do aparelho.

- Ao passar a utilizar uma outra marca e/ou tipo de combustível, é preciso consumir todo o combustível restante com o aquecedor.

- Para evitar incêndios, encha o tanque quando o aquecedor estiver apagado ou num recinto diferente ao no qual está instalado o aquecedor.

- Certifique-se de que o tanque está fechado de forma correcta após o enchimento, a uma distância segura de fontes de calor e chama viva.

- Guarde o seu combustível na embalagem original e com o fecho original, num lugar fresco e escuro.

PEÇAS IMPORTANTES

① Botão para desligar
② Botão giratório
③ Válvula de ignição
4 Câmara de combustão
⑤ Manípulo da câmara de combustão
6 Indicador de combustível
⑦ Grelha
⑧ Tampa do tanque removível
⑨ Tanque removível
10 Medidor de combustível do tanque removível
⑪ Espiral de incandescência
12 Compartimento de pilhas
13 Pega
14 Compartimento
15 Sistema de controlo da qualidade do ar

O QUE DEVE SABER ANTES DE UTILIZAR

CERTIFIQUE-SE SEMPRE QUE EXISTE BOA VENTILAÇÃO

Este aquecedor está equipado com um sistema de controlo da qualidade do ar 15. Sempre que existe ventilação insuficiente numa divisão ou quando o aquecedor está a ser utilizado numa divisão demasiado pequena, o funcionamento do aquecedor será interrompido automaticamente. Para um aquecimento confortável e seguro, assegure-se de que existe ventilação suficiente. Nota: Para evitar que o aquecedor se desligue inesperadamente, é recomendável manter uma porta ou janela aberta durante o funcionamento do aquecedor.

Leia com atenção este manual de uso antes de utilizar o aparelho e guarde-o para a sua utilização no futuro. Somente instale este aparelho quando este satisfaça a legislação, as regulamentações e as normas locais/nacionais. Este produto destinase a ser utilizado como um aquecedor em casas e somente é apropriado para utilização dentro da casa em salas de estar, cozinhas e garagens em lugares secos, em circunstâncias domésticas normais.

A cada modelo corresponde um espaço mínimo no qual pode utilizar o aquecedor de forma segura, sem ventilação adicional (veja o capítulo J). Quando o recinto em questão for menor do que o indicado, deve sempre manter uma janela ou porta um pouco aberta (± 2,5 cm). I sto aconselhamos também em recintos que foram bem isolados termicamente ou contra a entrada de vento. Aliás, quando a ventilação é insuficiente (ou seja: falta oxigénio), o aquecedor apagase automaticamente. Não utilize o seu aquecedor em caves e recintos subterrâneos.

SISTEMA DE SEGURANÇA

Quando ligar a salamandra, pode ser que a salamandra desliga automaticamente a uma temperatura ambiente de 19 a 20°C. Isto se deve à uma acumulação de calor. Isso é normal. A causa está no sistema de segurança. Neste caso, deve ligar novamente a salamandra e regular a uma temperatura inferior.

A COBERTURA DE SEGURANÇA (SAFE TOP)

A estufa está provida de uma cobertura de segurança. Esta cobertura reduz a temperatura da placa superior. Desta forma vê-se reduzido o risco de acidentes no caso de eventual contacto com o lado superior da estufa. Atenção: mesmo com a cobertura, o lado superior da estufa fica quente. Evite contacto com a placa superior e com a grelha.

Especial para a França: o seu aquecedor foi desenhado para uso com combustível sem água, puro e de alta qualidade (conforme as disposições de 18-07-2002 e 25-06-2010). É proibido o uso de outros combustíveis. Para obter os endereços dos nossos retalhistas, consulte o seu distribuidor ou o sítio web. O aquecedor se destina a um aquecimento suplementar, e não como uma fonte de calor contínua.

Especial para a Grã-Bretanha: Utilize somente a Classe C1 de combustível de parafina de acordo com BS2869, parte 2, ou equivalente. Para uma utilização correcta, o utilizador deve observar as seguintes regras:

É PROIBIDO

utilizar aquecedores móveis à base de combustível em roulottes, barcos e caravanas
utilizar aquecedores móveis à base de combustíveis em recintos com ventilção insuficiente (consulte a tabela com especificações técnicas para as dimensões mínimas do recinto a ser aquecido), caves e/ou a uma altura de 1.500 metros ou mais
- introduzir modificações em componentes de segurança do aquecedor.

A utilização deste tipo de aquecedor em recintos públicos está sujeita à legislação. Certifique-se de antemão de que possui a informação correcta.

O COMBUSTÍVEL CORRECTO

O seu aquecedor foi projectado para a utilização de combustível livre de água, puro e de alta qualidade como Qlima Premium Quality Fuels. Somente assim estará garantida uma combustão limpa e eficaz. Combustíveis de má qualidade podem ter como consequência:

Somente com o combustível apropriado estará assegurado de uma utilização segura, eficaz e confortável do seu aquecedor.

▶ maior probabilidade de falhas
▶ combustão incompleta
▶ vida útil do aquecedor limitada
▶ fumo e/ou mau cheiro
▶ resíduo branco na grelha ou no revestimento

Portanto o combustível apropriado é essencial para uma utilização segura, eficaz e confortável do seu aquecedor.

Dano e/ou falhas do aquecedor em virtude do uso de um combustível que não seja óleo de parafina sem água de alta qualidade não estão cobertos pela garantia.

Consulte sempre o seu vendedor mais próximo sobre o combustível apropriado para o seu aquecedor.

A INSTALAÇÃO DO AQUECEDOR

1 Retire com cuidado o seu aquecedor da caixa e verifique o conteúdo.

Ao lado do aquecedor deve dispor também de:

▶ bomba de sifão de combustível
▶ uma tampa para transporte
▶ estas instruções de operação

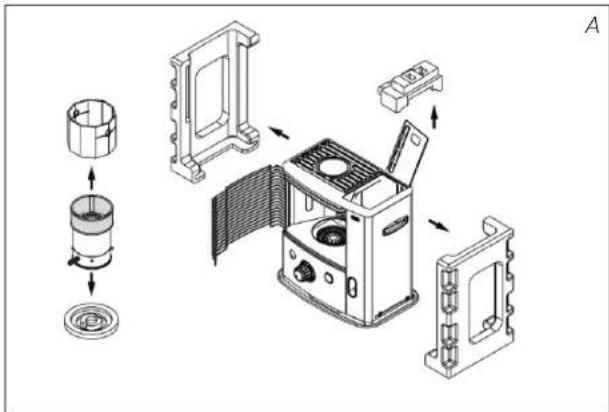

Guarde a caixa e o material de embalagem (fig. A) para armazenagem e/ou transporte.

2 Retire o material de embalagem restante:

▶ Liberte o lado direito da grelha. Levante a grelha da respectiva ranhura (Fig. B) e puxe-a para a frente.
▶ Puxe ambas as extremidades da embalagem para os lados e, em simultâneo, ligeiramente para baixo (ver Fig. C).
▶ Retire a câmara de combustão do aquecedor e retire o material de embalagem que se encontra por baixo (fig. D).
Coloque a câmara de combustão de volta no seu lugar. A câmara de combustão estará bem posicionada quando puder deslizá-la com facilidade um pouco à esquerda e à direita com o manípulo ⑤ (fig. E). Feche a grelha.
▶ Abra a tampa do depósito amovível ⑧ e remova o bloco de espuma.

3 Encha o tanque removível conforme indicado no capítulo B.
4 Coloque as pilhas no compartimento correspondente ⑫ no lado traseiro do aquecedor (fig. F). Observe as polaridades + e -. Feche a tampa da bateria.

5 O piso deverá ser firme e perfeitamente nivelado. Coloque o aquecedor noutra posição se não ficar nivelado. Não solucione a situação através da colocação de livros ou de outros materiais debaixo do aquecedor. Consulte as instruções for necidas separadamente na caixa de cartão para montagem do aquecedor.

6 O seu aquecedor estará então pronto para a utilização.

B O ENCHIMENTO COM COMBUSTÍVEL

Não encha o tanque removível dentro de casa. Faça-o num lugar apropriado (há sempre o inconveniente de entornar). Proceda da seguinte maneira:

1 Certifique-se de que o aquecedor está apagado.

2 Abra a tampa ⑧ e levante o tanque removível ⑨ do aquecedor (fig. H). Atenção: é possível que o tanque siga gotejando. Deposite o tanque removível (tampa para cima) e desenrosque a tampa do tanque.

3 Tegue na bomba de sifão de combustível e introduza o tubo liso, mais rígido, no bidão. Coloque-o numa posição mais alta do que o tanque removível (fig. J). Introduza a mangueira canelada na abertura do tanque.

4 Aperte o botão que se encontra em cima da bomba (girando-o à direita).

5 Prima algumas vezes a bomba, até que o combustível comece a fluir ao anque. Quando for o caso, já não será preciso continuar a premir.

6 Preste atenção ao medidor de combustível do tanque durante o enchimento ⑩ (fig. I). Ao ver que o tanque está cheio, pare de encher soltando novamente o botão que se encontra sobre a bomba (girando à esquerda). Não encha demasiado o tanque, principalmente quando o combustível estiver demasiado frio (o combustível dilata ao aquecer).

7 Deixe que o combustível ainda presente na bomba flua de volta ao bidão, e retire a bomba com cuidado. Enrosque a tampa cuidadosamente sobre o tanque. Limpe o combustível eventualmente derramado.

8 Verifique se a tampa do tanque está bem ajustada e apertada. Coloque o tanque removível novamente no aquecedor (a tampa para baixo). Feche a tampa.

C ACENDER O AQUECEDOR

Um aquecedor novo produz algum cheiro no início. Cuide portanto de que haja ventilação extra ou acenda o seu aquecedor pela primeira vez fora do espaço de permanência.

Ao utilizar pela primeira vez o aquecedor, espere depois de colocar o tanque removível aproximadamente 30 minutos antes de acender. Isso permitirá que a mecha absorva o combustível. Isto se aplica-se também quando todo o combustível do aquecedor tiver sido consumido ou após a substituição da mecha.

Antes de acender a estufa, verifique o indicador de combustível ⑥ para saber se deve primeiro encher o tanque removível.

Acenda sempre o aquecedor utilizando a bobine de ignição ⑪. Não utilize jamais fósforos ou isqueiro.

Proceda da seguinte maneira:

1 Gire o botão ② à direita até o fim (fig. K).
2 Carregue a tecla de ignição ③ (fig. L), porém sem aplicar demasiada força. Apenas esteja visível uma pequena chama na câmara de combustão (4), poderá soltar a tecla de ignição.

Verifique sempre após a ignição do aquecedor se a câmara de combustão 4 está bem posicionada, deslizando-a pelo manipulo 5 um pouco para a esquerda e a direita (fig. F). Proceda de forma suave. Quando a câmara de combustão estiver desnivelada, produzir-se-á fumo e fuligem.

D O FUNCIONAMENTO DO CALORIFERO

Ao proceder à ignição do aquecedor, demora 5 a 10 minutos antes de poder verificar se o aquecedor está a funcionar bem. A Fig. Q apresenta as alturas mínima e máxima permitidas para a chama. Uma chama demasiado alta pode provocar fumo e fuligem, enquanto que uma chama demasiado baixa pode produzir cheiros. A chama pode ser ligeiramente ajustada um pouco utilizando o botão regulador da mecha serrilhado ② (Fig. M).

Uma chama demasiado baixa pode ser o resultado de:

▶ falta de combustível (encha o tanque)
▶ combustível de má qualidade (consulte o representante)
▶ ventilação insuficiente (abra um pouco a janela ou porta)
▶ Mecha usada (velha) (Dirija-se ao seu revendedor)

E APAGAR O AQUECEDOR

Pressione o botão para desligar ①. A chama se apagará automaticamente (fig. N).

F FALHAS, CAUSAS E SOLUÇÕES

Quando não possa solucionar uma falha com a ajuda das indicações abaixo, ponha-se em contacto com o seu representante.

nÃO É possível Acender o AQuecedor.

As pilhas não estão bem posicionadas no compartimento.
Verificar (fig. G).
As pilhas já não estão com suficiente energia para a ignição Substituir (fig. G).
▶ O combustível do aquecedor foi completamente consumido ou a mecha foi substituída.
Depois de colocar o tanque removível cheio, espere 30 minutos antes de acender.

Está a empurrar com demasiada força a válvula de ignição ③.

Empurre com menos força (capítulo C).

▶ A espiral de incandescência ⑪ está estragada.

Consulte o seu representante.

chAmA desiGuAl e/ou FuliGem e/ou cheiro.

▶ A câmara de combustão ④ não está bem colocada.

Coloque-a na posição correcta com o manípulo 5, até que possa deslizá-la com facilidade um pouco para a esquerda ou para a direita.

A altura da chama não está bem ajustada. Consulte o seu representante.

Está a utilizar combustível envelhecido ou deteriorado.

Comece cada temporada de utilização do aquecedor com combustível novo.

▶ Está a utilizar combustível incorrecto.

Veja O COMBUSTÍVEL CORRECTO (capítulo 'O que deve saber previamente').

▶ Há acumulação de pó embaixo do aquecedor.

Consulte o seu representante.

o AQuecedor ApAGA lentAmente.

▶ Tanque removível está vazio. Veja o capítulo B.

▶ Há humidade no depósito inferior. Consulte o seu representante.

▶ A mecha está dura no lado superior.

Deixe aceso o aquecedor até que o combustível esteja completamente consumido (capítulo G). Utilize combustível apropriado.

Está a utilizar combustível envelhecido ou deteriorado.

Comece cada temporada de utilização do aquecedor com combustível novo.

o AQuecedor continuA com A chAmA BAixA.

▶ A mecha está demasiado baixa.

Para a substituição da mecha, consulte o seu representante.

- Antes de ser reenchido, o aquecedor tinha consumido quase todo o combustível.

Esperar 30 minutos após a colocação do tanque removível cheio antes de acender o aquecedor.

Está a utilizar combustível deteriorado ou inadequado.

Veja O COMBUSTÍVEL CORRECTO (capítulo 'O que deve saber previamente').

▶ A ventilação do recinto é insuficiente.

Deixe bem por algum tempo a janela ou porta bem aberta, e depois deixe-as um pouco abertas.

A chAmA do AQuecedor está demAsiAdo AltA.

Veja O COMBUSTÍVEL CORRECTO (capítulo 'O que deve saber previamente').

▶ A mecha está demasiado alta. Consulte o seu representante.

G SOBRE A MANUTENÇÃO

O seu aquecedor requer pouca manutenção, porém deve retirar a tempo poeira e manchas com um pano húmido, para evitar o aparecimento de manchas difíceis de remover. Normalmente estão sujeitos ao desgaste somente três componentes:

1. As pilhAs

Estas podem ser substituídas pelo próprio utilizador. Não deite fora no caixote de lixo as pilhas velhas. Siga as normas vigentes no seu município para Pequenos Detritos Químicos.

P

118

Espiral de in cande scência danificada

2. espirAI de incAndescência

A Espiral de incandescência terá uma maior longevidade se fizer a ignição de um modo correcto. Substitua as pilhas a tempo e assegure-se de que não pressiona com demasiada força o botão deslizante. Se o filamento se partir, deverá substituir a Espiral.

3. A mechA / consumo AtÉ o FinAl

Para prolongar a vida útil da mecha, deve deixar periodicamente o aquecedor aceso até que todo o combustível seja consumido (que se apague por si só). Faça-o ao notar que a chama está a tornar-se mais débil. Ao terminar de ser consumido, o combustível desprende um cheiro. Por isso recomenda-se que o aquecedor seja colocado fora do espaço de permanência.

Não retire peças do aquecedor. Para uma eventual reparação, ponha-se sempre em contacto com o seu representante.

Antes de realizar a manutenção, deixe o aquecedor esfriar.

H ARMAZENAGEM (FIM DA TEMPORADA DE UTILIZAÇÃO)

Recomendamos que esvazie completamente o aquecedor ao final da temporada e que o guarde bem. Siga as seguintes instruções:

1 Acenda o aquecedor fora do recinto de permanência e deixe-o aceso até que o combustível tenha sido completamente consumido.
2 Deixe o aquecedor arrefecer.
3 Limpe o aquecedor com um pano húmido e seque-o com um pano seco.
4 Retire as pilhas do aquecedor ⑫ e guarde-as num lugar seco.
5 Limpe o filtro de combustível.
6 Guarde o aquecedor num lugar sem poeira, se possível nos materiais de embalagem originais. O combustível restante não poderá ser utilizado na temporada seguinte. Ao sobrar combustível, não deite fora o combustível, mas siga as normas vigentes no seu município para Pequenos Detritos Químicos.
Comece sempre a nova temporada de utilização com combustível novo.
Ao utilizar de novo o aquecedor, siga novamente as instruções (conforme a indicação a partir do capítulo A).

TRANSPORTE

Para evitar que o seu aquecedor apresente vazamento de combustível durante o transporte, proceda da seguinte forma:

1 Deixe o aquecedor arrefecer.

2 Retire o tanque removível ⑨ do aquecedor e retire o filtro de combustível (fig. O). É possível que este siga gotejando; Mantenha um pano à mão. Guarde o filtro de combustível e o tanque removível fora do aquecedor.

3 Empurre a tampa de transporte no lugar do filtro de combustível (fig. O) e aplique bastante pressão.

4 Transporte o aquecedor sempre sem inclinar.

J especiFicAÇÕes

	R8027C
Ignição eléctrica
Combustível querosene
Capacidade (W)* 2.7
Espaço apropriado (m3)** 45-95
Consumo de combustível (l/hora)* 0.281
Consumo de combustível (g/hora)* 225
Horas de combustão por tanque (hora)*	13.5
Conteúdo do tanque removível (litro)	3.8
Peso (kg)	8.7
Dimensões (mm) (inclusive placa de fundo)	largura 455
	profundidade 295
	altura 460
Pilhas	6V D.C. (R14 x 4)
Tipo de mecha	N
O controlo da qualidade da ventilação (renovação do ar):Medição directa do nível de CO2 (NDIR- CO2 Sensor E-Guard 15).

* Em ajuste na posição máxima ** Dados indicativos

K CONDIÇÕES DE GARANTIA

O seu aquecedor está coberto por uma garantia de 48 meses a partir da data de compra. Durante este período todos os defeitos de material ou fabricação serão solucionados gratuitamente. Neste âmbito são aplicáveis as seguintes regras:

1 Rejeitamos explicitamente qualquer outra reclamação de indemnização, inclusive danos indirectos.
2 A reparação ou substituição de componentes dentro do período de garantia não implica uma prorrogação da mesma.
3 A garantia não será válida quando tiverem sido introduzidas modificações, tenham sido montados componentes não originais ou tenham sido efectuadas reparações no aquecedor por terceiros.
4 Os componentes sujeitos ao desgaste normal, como por exemplo as pilhas, a bobine de ignição, a bomba de sifão e a mecha, não estão incluídos na garantia.
5 A garantia somente é válida mediante apresentação de recibo de compra datada e se não tiverem sido introduzidas modificações.

P

120

100 cm 50 cm 20 cm 150 cm 50 cm

6 A garantia não é aplicável a danos resultantes de actos que sejam diferentes aos das instruções de operação, à negligência nem à utilização de combustível incorrecto ou em mau estado. A utilização de combustível incorrecto pode até mesmo ser perigosa*.
7 As despesas de envio e o risco do envio do aquecedor ou componentes deste, correrão sempre por conta do comprador.

Para evitar maus funcionários, recomendamos primeiramente consultar cuidadosamente as instruções de operação. Quando estas não apresentarem a solução, leve o aquecedor ao seu representante para reparação.

* Produtos inflamáveis podem, por exemplo, causar uma combustão incontrolável, com chamas salientes. Neste caso, não tente jamais deslocar o aquecedor. Desligue imediatamente o aquecedor e retire a ficha da tomada. Em casos de emergência pode utilizar um extintor de incêndios, mas somente devem ser utilizados os do tipo B: de gás carbónico ou de pó.

14 RECOMENDAÇÕES PARA UMA UTILIZAÇÃO SEGURA

1 Chame a atenção das crianças para a presença de um aquecedor aceso.
2 Não desloque o aquecedor quando este estiver aceso ou ainda estiver quente. Neste caso, tampouco deve reencher o tanque nem efectuar manutenção.
3 Coloque o lado dianteiro do aquecedor a uma distância mínima de 1,5 metros da parede, cortinas e móveis.
4 Não utilize o aquecedor em recintos empoeirados. A poeira impede uma boa combustão.
5 Antes de partir ou ir à cama, desligue o aquecedor. Em caso de ausência prolongada (por exemplo férias), retire também a ficha da tomada.
6 Guarde e transporte o combustível somente nos bidões e recipientes apropriados para isso.
7 Certifique-se de que o combustível não esteja exposto ao calor ou a oscilações de temperatura muito grandes. Guarde o combustível sempre num lugar fresco, seco e escuro (a luz do sol afecta a qualidade).
8 Não utilize o combustível em lugares onde possam encontrar-se gases ou vapores nocivos (p.ex. gases de escape ou vapores de tinta).
9 A grelha do aquecedor fica quente.
10 Certifique-se sempre de que haja suficiente ventilação.
11 Este aparelho não se destina à utilização por pessoas (inclusive crianças) com capacidades físicas, psíquicas ou sensoriais diminuídas ou sem experiência ou conhecimento, a menos que haja supervisão e sejam dadas instruções para a utilização do aparelho por alguém que seja responsável pela segurança daquelas.
12 Este equipamento pode ser utilizado por crianças a partir dos 8 anos de idade e pessoas com limitações da capacidade motora, sensorial ou mental, bem como pessoas sem experiência e conhecimento, desde que o façam sob supervisão ou desde que lhes tenham sido dadas instruções sobre a utilização deste equipamento de forma segura e que compreendam os perigos envolvidos.
13 Este aparelho não é um brinquedo.
14 A limpeza e manutenção por parte do utilizador não pode ser efectuada por crianças sem supervisão.

A SUBSTITUIÇÃO DA MECHA

L ANTES DE SUBSTITUIR A MECHA, A ESTUFA DEVE ESTAR APAGADA E COMPLETAMENTE FRIA.

1a. Abra a tampa do depósito ⑧ e retire o depósito de combustível ⑨.

1b. Remova as baterias, de modo a evitar possíveis queimaduras.

1c. Abra a grelha frontal e remova a câmara de combustão 4.

1d. Remova o regulador do pavio ② puxando-o para fora.

2a. Desaparafuse os 5 parafusos, 2 da parte posterior, 1 da parte frontal e 2 da parte esquerda do compartimento.

2b. Remova o sensor, na parte posterior lateral do compartimento.

1. Remova o compartimento, puxando-o directamente para cima.

2. Remova os dois parafusos da tampa da lamparina.

3. Remova o corta-vento A/B

6a. Remova o conjunto da ignição automática, desaparafusando 1 parafuso.

6b. Remova o interruptor de segurança de derrube, desaparafusando 1 parafuso.

6c. Remova os 4 conectores (4EA) da chapa de impressão.

1. Desaparafuse as 4 porcas de orelhas

2. Remova o conjunto regulador do pavio.

3. Prima o pino do pavio, montado no interior do conjunto da estrutura do pavio. Desmonte o pavio, o suporte do pavio e o conjunto da estrutura do pavio, em separado.

4. Instale o novo pavio e insira os três pinos no novo pavio, nos três orifícios da manga do pavio, em direcção ascendente (consulte a seta "para cima" na manga do pavio).

5. Empurre o novo pavio nos dentes de retenção da manga do pavio, até que o pavio se ajuste sem folgas no interior da respectiva manga, tendo o cuidado de alisar e esticar o pavio.

6. Alinhe os pinos com os orifícios ranhurados no interior do regulador de pavio. Em seguida, prima com firmeza cada um dos três pinos do pavio (agora fixos à manga do pavio) para dentro. Insira os três pinos nas ranhuras inclinadas no regulador do pavio. Prima cada um dos três pinos, inserindo-os correctamente nos respectivos orifícios.

7. Rode o botão de regulação do pavio e confirme que este se move para cima e para baixo livremente.

8. Faça deslizar o conjunto do regulador do pavio para baixo no tubo de aspiração. Coloque o veio do regulador na parte frontal do aquecedor.

P

122

1. Ajuste as 4 porcas de orelhas no perno de montagem, sem apertar.
2. Levante o pavio para a sua posição mais alta e aperte as porcas de orelhas de forma sequencial e gradual.
3. Confirme a altura do pavio. Deve estar 5/16 acima do aro.
4. Confirme a folga correcta entre o suporte do pavio e o tubo de aspiração. A folga deve ser homogénea em redor do suporte do pavio.
   19a. Coloque novamente o conjunto do interruptor de derrube, premindo o botão de extintor.
   19b. Ligue os quatro conectores (4EA) à placa de circuito impresso
5. Verifique a função de extintor de segurança em caso de derrube premindo o botão do extintor para fazer balançar o pêndulo.
6. Instale novamente o conjunto da ignição automática.
7. Instale novamente o corta-vento A / B.
8. Instale novamente a tampa da lamparina.
9. Instale novamente o compartimento.
10. Aperte os 5 parafusos no compartimento e reinstale o sensor na parte posterior do compartimento.
11. Instale novamente a câmara de combustão e o depósito de combustível.
12. Instale novamente o botão de regulação do pavio. Fecha a placa frontal.

Instale as baterias na caixa de bateria e encha o depósito de combustível com combustíveis de qualidade Premium. Coloque o depósito no aquecedor e aguarde pelo menos 60 minutos para que o novo pavio fique saturado com o combustível.

Drodzy Państwo,
