Tipo de produto	Ferro de passar com caldeira
Marca	Philips
Modelo	HI984
Alimentação	Rede 220-240 V, tomada com terra
Capacidade do reservatório	1 litro
Pressão do vapor	Manômetro, zona verde indicando pressão suficiente
Ajuste de temperatura	Termostato com posições MIN, ••, ••• (MAX)
Ajuste do vapor	Botão de comando do vapor de 1 (mínimo) a 5 (máximo)
Funções	Passagem a vapor, passagem a seco, passagem vertical
Indicadores luminosos	Caldeira aquecendo, ferro aquecendo, enchimento necessário, liga/desliga
Segurança	Não utilizar se danificado, desconexão necessária durante ausência, não imergir
Limpeza	Pano úmido, após resfriamento e desconexão
Manutenção	Esvaziar apenas se necessário, verificar regularmente cabos
Garantia	Reparo pela Philips ou centro autorizado

Perguntas frequentes - HI984 PHILIPS

Como encher a caldeira do Philips HI984?

Desconecte o aparelho e deixe esfriar. Desrosqueie a tampa da caldeira (no sentido anti-horário) até ouvir um assobio, aguarde até parar, depois desrosqueie completamente. Despeje água da torneira ou desmineralizada até 1 litro. Feche a tampa manualmente até o fim.

Posso usar água da torneira?

Sim, mas se a água for muito dura (mais de 30° TH), é preferível usar água desmineralizada para evitar calcário.

Como ligar o ferro e a caldeira?

Conecte o aparelho. Coloque o interruptor 'Caldeira' em ligado (I). O indicador 'Caldeira aquecendo' acende. Em seguida, coloque o interruptor 'Ferro' em ligado (I) e ajuste o termostato na temperatura desejada. Os indicadores apagam quando a temperatura é atingida.

Como passar a vapor?

Ajuste o termostato para •• ou ••• (temperatura alta). Quando a pressão estiver suficiente (agulha na zona verde), pressione o botão de comando do vapor (G) para liberar o vapor. Solte para parar.

O que fazer se o indicador 'Enchimento da caldeira' acender?

Desconecte o aparelho, coloque os interruptores em desligado, aguarde a pressão baixar (desrosqueie lentamente a tampa seguindo as precauções), depois encha com água conforme indicado.

Posso passar na posição vertical?

Sim, segure o ferro verticalmente e pressione o botão de vapor para desamassar cortinas ou roupas penduradas.

Como limpar o ferro e a caldeira?

Desconecte e deixe esfriar. Limpe com um pano úmido. Nunca imerja em água. Não use produtos químicos.

Qual é a capacidade do reservatório?

O reservatório pode conter até 1 litro de água.

O que fazer se o cabo de alimentação estiver danificado?

Deve ser substituído apenas pela Philips ou por um centro autorizado, pois são necessárias ferramentas especiais.

Como guardar o aparelho?

Após o uso, coloque os interruptores em desligado, desconecte, coloque o ferro no descanso e deixe esfriar. Use as alças laterais para transporte.

MANUAL DE UTILIZADOR HI984 PHILIPS

• Mantenha a página 3 desdobrada quando estiver a ler as instruções.

Inglês

Importante

• Antes de utilizar o ferro, leia atentamente estas instruções e consulte as ilustrações fornecidas.
• Não se sirva do aparelho se ele apresentar qualquer tipo de avaria. Verifique regularmente se o cabo de alimentação e a mangueira de abastecimento estão em boas condições e se oferecem segurança.

Se o cabo de alimentação estiver danificado, deverá ser substituído pela Philips ou por um Concessionário Philips Autorizado, uma vez que a reparação requer a utilização de peças e/ou ferramentas especiais.

• Verifique se a voltagem indicada na placa de características (na base do reservatório do vapor) corresponde à corrente elétrica da sua casa.
• O ferro só deverá ser ligado a uma tomada com terra.
• Nunca mergulhe o ferro ou o reservatório do vapor dentro de água.
• Não deite perfume, vinagre, agentes descalcificantes ou outros produtos químicos no reservatório do vapor.
• Tome as precauções necessárias para evitar que as crianças toquem no ferro quando quente ou puxem inadvertidamente pelo fio ou pela mangueira de abastecimento.
• SE DEIXAR O FERRO SEM VIGILÂNCIA, mesmo que seja por muito pouco tempo, desligue sempre a ficha da corrente e coloque o ferro sobre o respectivo suporte.
• Coloque sempre o reservatório do vapor sobre uma superfície plana e estável.
• Coloque sempre o ferro sobre o respectivo suporte. Não coloque o ferro sobre o reservatório do vapor, a mangueira de abastecimento ou o cabo de alimentação. Certifique-se de que o cabo de alimentação não fica em contacto com a base quente do ferro.

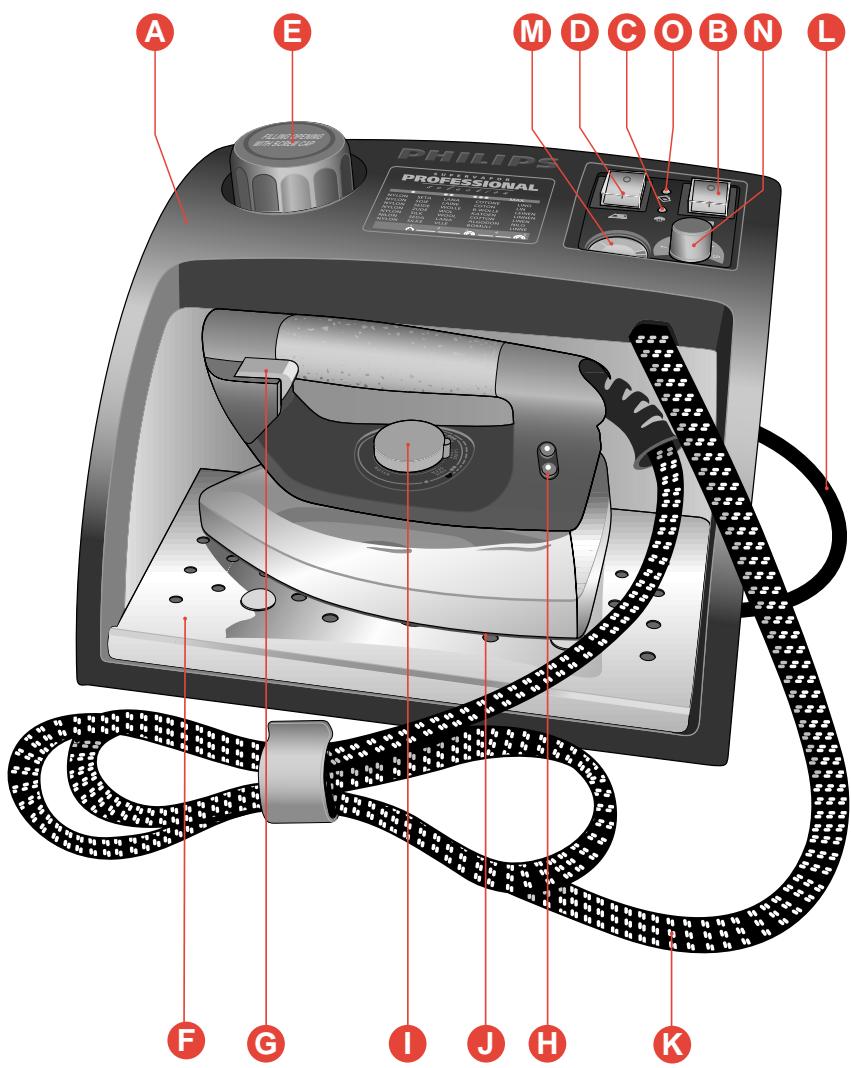

Descrição geral (fig. 1)

A Reservatório do vapor Botão 'on/off' (ligar/desligar) o reservatório do vapor com lâmpada piloto integrada Lâmpada piloto 'Reservatório do vapor em aquecimento' (A lâmpada apaga-se quando o ferro fica pronto para passar com vapor) Botão 'on/off' (ligar/desligar) o ferro com lâmpada piloto integrada E Abertura de enchimento com tampa de enroscar F Suporte para o ferro (desmontável) Botão ativador do vapor (carregar para passar com vapor) Lâmpada piloto 'Ferro em aquecimento' Botão da temperatura (rotativo) 1 Base do ferro K Mangueira de abastecimento Cabo de alimentação Manómetro (para verificar a pressão do vapor) Agulha na zona verde: pressão suficiente

Controlo do vapor (rotativo)

Posição 1: vapor mínimo

Posição 5: vapor máximo

Lâmpada piloto 'Reabastecer reservatório do vapor'

Quando a lâmpada acende, o reservatório precisa de ser reabastecido.

Temperatura

• Comece por verificar se a peça que vai passar tem alguma etiqueta com instruções. Siga sempre as instruções da etiqueta sobre o modo como deve passar a peça de roupa.
• Se a peça de roupa não tiver etiqueta com instruções, mas se conhecer o tipo de tecido de que a peça é feita, consulte a tabela para ver qual a temperatura mais aconselhada.
• Quando a lâmpada piloto 'Ferro em aquecimento' (H) se apagar e voltar a acender, poderá fazer o trabalho.
• Enquanto está a passar a roupa, a lâmpada piloto acender-se-á de tempos a tempos. Quando isso acontece, é sinal de que a base

Tabela
Etiqueta do tecido	Tipo de tecido	Controlo Temperatura	Controlo Vapor
	Tecidos sintéticos como acetato, acrílico, viscose, poliamide, poliester Seda	MIN

do ferro está a aquecer para atingir a temperatura necessária. Pode continuar o seu trabalho.

• A tabela é válida apenas para tecidos simples. Se a peça a engomar tiver algum tratamento (lustro, pregas, relevo, etc.), será melhor passá-la a uma temperatura mais baixa.
• Escolha primeiro os tecidos de acordo com a temperatura: junte lã com lã, algodão com algodão, etc. O ferro aquece mais rapidamente do que arrefece. Por conseguinte, comece a passar as peças que precisem de temperaturas mais baixas, como é o caso dos tecidos sintéticos. Prossiga com os tecidos que requerem uma temperatura mais elevada.
• Se a peça for constituída por uma mistura de fibras, deverá selecionar sempre a temperatura mais baixa da composição dessas fibras. (Se, por exemplo, uma peça for constituída por 60% de poliéster e 40% de algodão, deverá ser passada a uma temperatura indicada para poliéster (●) e sem vapor). Se desconhecer o(s) tipo(s) de material(is) de que a peça é feita, experimente primeiro num sítio que não fique à vista para se certificar da temperatura mais adequada. (Comece sempre por uma temperatura relativamente baixa e vá aumentando o calor.)

Gradualmente até obter o resultado pretendido).

• Os tecidos de lã (100% lã) podem ser passados com vapor. Recomenda-se a aplicação de um jato de vapor e a utilização de um pano. Quando se passa tecidos de lã com vapor, o tecido pode ganhar um pouco de brilho. Essa situação não ocorrerá se passar o tecido pelo avesso.
• Veludo e outros tecidos que tendam a ganhar manchas, deverão ser passados apenas numa direção (a favor do pelo), fazendo apenas uma ligeira pressão.

O ferro deverá estar sempre em movimento.

• Os materiais sintéticos e os tecidos de seda devem ser passados pelo avesso para não manchar o tecido. Se passar seda com calor, evite o vapor para não deixar manchas.

Enchimento do reservatório com água (para passar com vapor)

• Coloque o reservatório do vapor sobre uma superfície plana e estável e desenrosque a tampa (E), rodando-a para a esquerda.

• Encha o reservatório com água (Máximo 1 litro) (fig. 2).
• Poderá usar água da torneira. Se a água for muito dura (superior a 17° DH), aconselha-se a utilização de água mineral ou destilada.
• Não deite vinagre, agentes descalcificantes ou outros produtos químicos no reservatório da água.
• Feche o reservatório, rodando a tampa com força para a direita para ficar bem apertada (fig. 3).

Quando for passar

• Encha o reservatório do vapor antes de ligar a ficha na tomada de corrente.

Enquanto estiver a passar Atenção: quando quente, o reservatório do vapor está sob pressão. Só deverá fazer o seu reabastecimento quando o reservatório estiver vazio (isto é, quando a lâmpada piloto 'Reabastecer reservatório do vapor' (O) se acender).

• Desligue o ferro, colocando o botão 'on/off' (D) na posição O (fig. 4).
• Desligue o reservatório do vapor, colocando o botão 'Ligar/desligar o reservatório do vapor' (B) na posição O (fig. 5).
• Retire a ficha da tomada de corrente. Desenrosque a tampa do reservatório do vapor com cuidado (para a esquerda) até se ouvir o vapor a sair (fig. 6). Espere que este silvo pare. Este som estridente é perfeitamente normal e não é perigoso.
• Continue a desenroscar a tampa do reservatório do vapor com cuidado até voltar a ouvir o mesmo som sibilante. Volte a aguardar que o som pare. Prossiga com esta operação até que a tampa fique totalmente desenroscada.
• Espere uns segundos. Deite a água, lentamente, através da abertura de enchimento (E) (fig. 2).
• Feche o reservatório do vapor, rodando a tampa com a maior força (para a direita) até ficar bem apertada (fig. 3).

Passar com vapor

• Conforme indicado no botão da temperatura (I) e na tabela, é possível passar com vapor nas temperaturas mais elevadas. Por isso, rode o botão para ●● ou ●●.
• Ligue a ficha à tomada de corrente.
• Coloque o botão 'Ligar/desligar o reservatório do vapor' (B) na posição I. A

lâmpada piloto do botão bem como a lâmpada piloto 'Reservatório do vapor em aquecimento' (C) acendem-se (fig. 7).

• O ferro aquece mais depressa do que o reservatório do vapor. Por isso, pode ligar o ferro uns minutos antes de ligar o reservatório. Selecione a temperatura adequada, rodando o botão (I) (fig. 8).
• Coloque o botão 'Ligar/desligar o ferro' (D) na posição I. A lâmpada piloto do botão, bem como a lâmpada piloto 'Ferro em aquecimento' (H) acende-se (fig. 9).
• Passados alguns minutos, a lâmpada piloto 'Ferro em aquecimento' (H) apagar-se-á. A base do ferro atingiu a temperatura selecionada.
• Quando a lâmpada piloto 'Reservatório do vapor em aquecimento' (C) se apagar e a agulha do manómetro (M) estiver na zona verde, o reservatório do vapor já está quente e o vapor está pronto. Poderá, então, começar a passar.
• Enquanto estiver a passar com vapor, mantenha premido o ativador do vapor (G) (fig. 10).
• Quando se está a passar com vapor, as lâmpadas piloto (C) e (H) acendem-se de tempos a tempos. Se isso

acontecer, significa que o ferro ou o reservatório de vapor está em aquecimento para a temperatura necessária. Pode continuar o trabalho.

Passar a vapor com o ferro na vertical

Os cortinados e a roupa pendurada em cabides (casacos, casacos, sobretudos) podem ser passados a vapor com o ferro na vertical (fig. 11).

Passar a seco (sem vapor)

• Para passar sem vapor, não carregue no ativador de vapor (G).
• Pode desligar o reservatório de vapor, colocando o botão 'Ligar/desligar reservatório de vapor' (B) na posição O.

Quando terminar

• Desligue o reservatório de vapor e o ferro (fig. 12, 13).
• Desligue o ferro da corrente.
• Assente o ferro sobre o suporte e deixe-o arrefecer.
• Não é necessário retirar a água que tiver sobrado no reservatório de vapor.

Limpeza

• Retire a ficha da tomada de corrente e deixe o ferro arrefecer o suficiente antes de proceder à sua limpeza.
• O ferro pode ser limpo com um pano húmido.

Arrumação

• As peças existentes de cada um dos lados do reservatório de vapor servem para facilitar o transporte (fig. 14).
• Verifique regularmente se o cabo de alimentação e a mangueira de abastecimento estão seguros.

em boas condições e
