MANUAL DE UTILIZADOR AC2100 UFESA

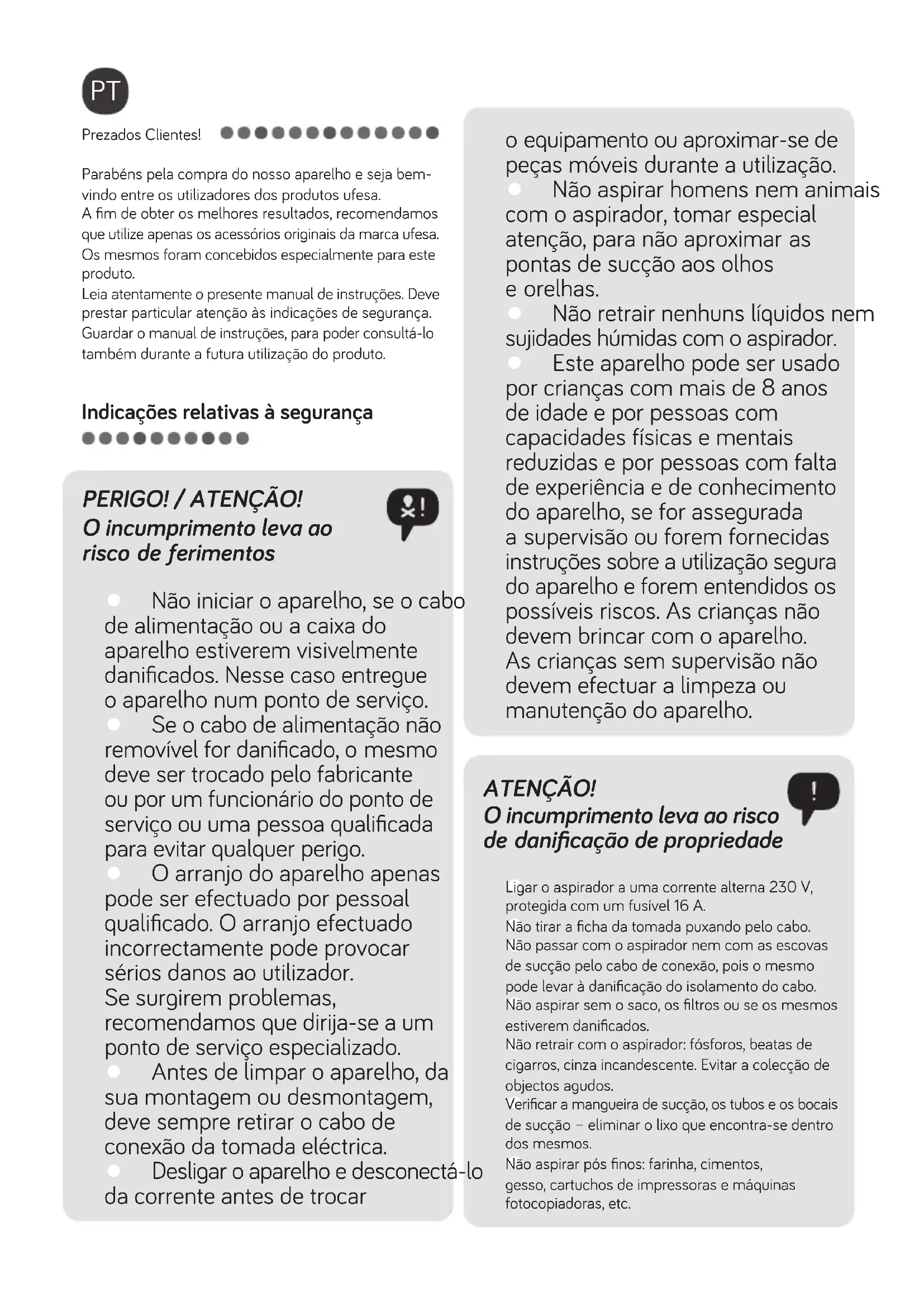

Ligar o aspirador a uma corrente alterna 230 V, protegida com um fusível 16 A.

Não tirar a ficha da tomada puxando pelo cabo.

Não passar com o aspirador nem com as escovas de sucção pelo cabo de conexão, pois o mesmo pode levar à danificação do isolamento do cabo.

Não aspirar sem o saco, os filtros ou se os mesmos estiverem danificados.

Não retrair com o aspirador: fósforos, beatas de cigarros, cinza incandescente. Evitar a colecção de objectos agudos.

Verificar a mangueira de sucção, os tubos e os bocais de sucção – eliminar o lixo que encontra-se dentro dos mesmos.

Não aspirar pós finos: farinha, cimentos, gesso, cartuchos de impressoras e máquinas fotocopiadoras, etc. PT● É proibida a tapagem das aberturas de ventilação durante a aspiração. O ar quente, se não tiver ponto de saída, pode levar ao sobreaquecimento do motor, provocando uma avaria ou deformação das peças de plástico. Electrostática A aspiração de algumas superfícies em condições de baixa humidade do ar pode levar a uma leve electrificação do aparelho. É um fenómeno natural, não danifica o aparelho e não constitui nenhum defeito.Para minimizar o mesmo fenómeno, recomenda-se: ● a descarga do aparelho através de um contacto frequente do cabo com os objectos metálicos no quarto, ● aumentar a humidade do ar no compartimento, ● aplicar produtos anti-electrostáticos que encontram-se à venda. Esquema do aparelho

Botão do enrolador Botão de deslize da regulação da potência de sucção Botão ligar/desligar Engate para fixar a escova de sucção Alça Ficha com o cabo de conexão Tampa do filtro de saída Indicador de enchimento do saco Alça da tampa frontal Mangueira de sucção Filtro de entrada (montado no aspirador) Filtro de saída “Mikrofiltr” (montado no aspirador) Tubo de sucção telescópico com gancho de fixação Saco SAFBAG (1 peça) Alça do saco Bocal para frestas Bocal pequeno Escova de sucção com interruptor Escova de soalho “BNB” (Brush Natural Bristle) Preparação do aspirador para a sua utilização

Premir o botão lateral que encontra-se na ponta da mangueira de sucção. Inserir a ponta da mangueira de sucção na abertura do aspirador. O “clique” característico significa que amangueira foi montada correctamente. Ligar a outra ponta da mangueira (a alça) com otubo de sucção.

NOTA Informações sobre o produto eindicações relativas à utilização

O aspirador destina-se apenas a uso doméstico. O aspirador apenas deve ser usado dentro de compartimentos e apenas para aspirar superfícies secas. Os tapetes limpos com líquidos devem ser secos antes de serem aspirados. O aspirador é um aspirador universal equipado com uma escova de sucção com interruptor, que serve para aspirar soalhos duros e tapetes. Especificações técnicas O tipo de aspirador e os seus parâmetros técnicos estão indicados na chapa de identificação. Protecção da rede 16 A. Não provoca interferências na recepção do sinal pela electrónica.Não necessita de terra .Os aspiradores preenchem os requisitos das normas em vigor.O aparelho está em conformidade com os requisitos das directivas: – Equipamento eléctrico destinado à utilização dentro de certos limites de tensão (LVD) – 2006/95/EC. – Compatibilidade Electromagnética (EMC) –2004/108/EC.O aparelho preenche os requisitos previstos pelo Regulamento (UE) n° 666/2013 da Comissão que dá execução à Directiva 2009/125/WE do Parlamento Europeu e do Conselho no que respeita aos requisitos de concepção ecológica para os aspiradores.O aparelho preenche os requisitos previstos pelo Regulamento Delegado (UE) n° 665/2013 da Comissão que complementa a Directiva 2010/30/UE do Parlamento Europeu e do Conselho no respeitante à rotulagem energética dos aspiradores.Nível de potência acústica: 84 dB(A).O produto está identificado com a marcação CE na placa de identificação.4 Configurar o tubo de sucção telescópico com ocomprimento desejado movendo o botão de deslize de acordo com a seta e retirar/deslizar o tubo.

Montar o respectivo bocal ou a escova sobre aoutra ponta da mangueira de sucção.

A escova de sucção com interruptor pode ser usada para aspirar soalhos duros e tapetes. Para aspirar soalhos duros – soalhos de madeira, plástico, ladrilhos cerâmica, etc., deve retrair a escova premindo ointerruptor sobre a escova de sucção de acordo com a imagem . Esconder a escova quando aspirar tapetes (colocar o interruptor sobre a escova de sucção na posição “ ”).

Pegar na ficha do cabo de conexão (6) e retirá-lo do aspirador. Tomar atenção à banda amarela que sinalizaofim do cabo retraído, quando retirar o cabo de conexão. As próximas tentativas (puxamento) podem levar à sua danificação.

Inserir a ficha do cabo na tomada eléctrica. Antes de iniciar o aspirador, assegurar-se de que osaco encontra-se montado na câmara do aspirador e de que os filtros de entrada e saída estão montados no aspirador.

Iniciar o aspirador premindo o botão “ligar/ desligar” (3).

O aspirador está equipado com um regulador de potência electrónico, que possibilita a regulação fluente da potência do mesmo. A regulação da potência é feita com o botão de deslize. A movimentação do botão de deslize de acordo com a sua marca ou aumenta ou diminui a potência de sucção. Desmontagem dos filtros Assegurar-se de que o aspirador está desligado e de que a ficha do cabo de conexão encontra-se removida da tomada eléctrica antes de trocar os filtros.

Segurar pela alça da tampa frontal (9), abrí-la.

Retirar o saco da câmara do aspirador (consultar oponto

Remover o filtro de entrada do corpo (11).

Se o filtro de entrada (11) ficar sujo, existe apossibilidade de enxaguar o mesmo (11) sob água corrente. Antes de montar novamente o filtro, lembre-se de secar o mesmo.

Por razões de segurança é proibida ainstalaçãodo filtro de entrada (11) húmido.

Colocar o filtro de entrada (11) novo /enxaguado tomando atenção para que o mesmo encontre-se completamente na caixa.

Inserir o saco na câmara do aspirador (consultar oponto

Fechar a tampa frontal do aspirador. O filtro de entrada danificado deve ser sempretrocado por um filtro novo eoriginal.

Premir o bloqueio na tampa do filtro de saída, seguidamente remover a tampa do filtro de saída do aspirador.

Remover o filtro de saída gasto (12). ● Se o filtro de saída (12) ficar sujo, existe apossibilidade de enxaguar o filtro (12) sob água corrente. Antes de montar novamente o filtro, lembre-se de secar o mesmo.

Colocar o filtro novo /enxaguado no seu lugar anterior. Por razões de segurança, é proibida acolocaçãodo filtro de saída húmido.

Colocar a tampa de maneira a que as duas saliências que encontram-se na parte de baixo da tampa encaixem nas aberturas no corpo do aspirador, seguidamente fechar a tampa premindo a mesma até ouvir um “clique” característico. O filtro de saída danificado deve ser sempretrocado por um filtro novo eoriginal. Desmontagem/montagem do saco O aspirador vem equipado com um saco SAFBAG (1peça).

Uma tapagem total do indicador de enchimento do saco com uma marca de cor vermelha, enquanto obocal ou a escova estiverem sobre a superfície limpa,

Enrolar o cabo premindo o botão do enrolador(1). Durante este movimento deve segurar o cabo, de maneira a evitar o seu entrelaçamento ou um choque da ficha contra o corpo do aspirador.

Desconectar o tubo de sucção do bocal ou da escova.

Desconectar o tubo de sucção da mangueira.

Premir o botão lateral que encontra-se na ponta da mangueira, seguidamente remover a ponta da mangueira da abertura de entrada do aspirador.

O aspirador pode ser guardado numa posição vertical ou horizontal. A mangueira pode permanecer ligada ao aspirador, no entanto deve tomar atenção, para que a mesma não fique demasiadamente dobrada durante o seu armazenamento. Armazenamento horizontal: – inserir o gancho de fixação da escova de sucção no engate para fixar a escova de sucção, que encontra-se por trás do aspirador junto da saída do cabo de conexão. Armazenamento vertical: – colocar a escova de sucção sobre o tubo telescópico, – inserir o gancho de fixação que encontra-se no tubo telescópico no engate para fixar a escova de sucção que encontra-se na parte inferior do aspirador, junto à roda frontal.

Se for necessário, a caixa do aparelho e a câmara do saco devem ser passadas com um pano húmido (pode ser humidificado com um detergente para alouça), secar ou passar com um pano até ficar seco. Não aplicar produtos para escovar nem diluentes. Exemplos de problemas que podem surgir durante a utilização do aspirador sinaliza a necessidade de troca do saco. O indicador de enchimento do saco com pó pode ligar-se no caso de entupimento da mangueira de sucção ou dos elementos de equipamento que estão ligados com amesma.

Desligar o aspirador premindo o botão ligar/ desligar (3).

Segurar pela alça da tampa frontal (9), abrí-la.

Premir o botão lateral que encontra-se na ponta da mangueira, seguidamente remover a ponta da mangueira da abertura de entrada do aspirador.

Desbloquear o engate que bloqueia a alça do saco de acordo com a seta no engate e seguidamente remover osaco com a alça para cima.

Ejectar a placa do saco da alça. Deitar no lixo o saco cheio.

Atenção! Não deitar no lixo a alça do saco.

Injectar a placa do saco novo na alça e mover até ao final da alça.

Inserir a alça com o saco novo na caixa do corpo ebloquear com o engate de bloqueio. Colocar o saco atenciosamente, de maneiraaque a abertura na placa do saco insira-se sobre o colar de borracha na câmara do aspirador.

Fechar a tampa premindo a mesma até ouvir um “clique” característico – tomar atenção para não entalar o saco. Não aspirar sem o saco montado. A falta desacoimpossibilita o fechamento da tampa frontal do aspirador. Recomenda-se a troca do saco, quando reparar que: a) a área vermelha tapou o indicador de enchimento do saco, b) o aspirador aspira com menos potência, c) o saco está cheio. Fim de funcionamento, limpeza emanutenção

Desligar o aspirador premindo o botão ligar/ desligar (3).
