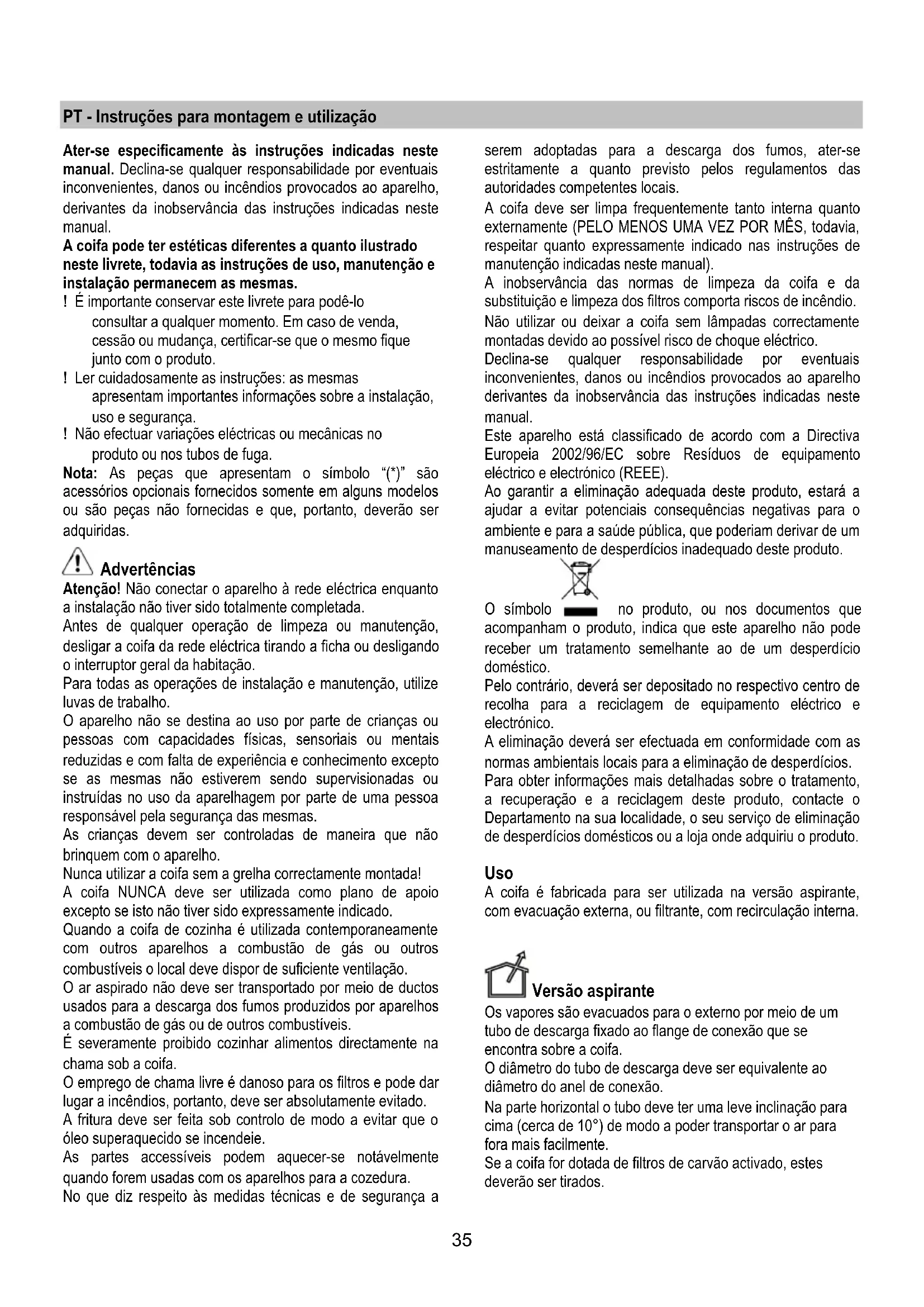

Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.35 PT - Instruções para montagem e utilização Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. A coifa pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas. ! É importante conservar este livrete para podê-lo consultar a qualquer momento. Em caso de venda, cessão ou mudança, certificar-se que o mesmo fique junto com o produto. ! Ler cuidadosamente as instruções: as mesmas apresentam importantes informações sobre a instalação, uso e segurança. ! Não efectuar variações eléctricas ou mecânicas no produto ou nos tubos de fuga. Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças não fornecidas e que, portanto, deverão ser adquiridas. Advertências Atenção! Não conectar o aparelho à rede eléctrica enquanto a instalação não tiver sido totalmente completada. Antes de qualquer operação de limpeza ou manutenção, desligar a coifa da rede eléctrica tirando a ficha ou desligando o interruptor geral da habitação. Para todas as operações de instalação e manutenção, utilize luvas de trabalho. O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento excepto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso da aparelhagem por parte de uma pessoa responsável pela segurança das mesmas. As crianças devem ser controladas de maneira que não brinquem com o aparelho. Nunca utilizar a coifa sem a grelha correctamente montada! A coifa NUNCA deve ser utilizada como plano de apoio excepto se isto não tiver sido expressamente indicado. Quando a coifa de cozinha é utilizada contemporaneamente com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação. O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozinhar alimentos directamente na chama sob a coifa. O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado. A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie. As partes accessíveis podem aquecer-se notávelmente quando forem usadas com os aparelhos para a cozedura. No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais. A coifa deve ser limpa frequentemente tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas neste manual). A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio. Não utilizar ou deixar a coifa sem lâmpadas correctamente montadas devido ao possível risco de choque eléctrico. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho derivantes da inobservância das instruções indicadas neste manual. Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico. A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto. Uso A coifa é fabricada para ser utilizada na versão aspirante, com evacuação externa, ou filtrante, com recirculação interna. Versão aspirante Os vapores são evacuados para o externo por meio de um tubo de descarga fixado ao flange de conexão que se encontra sobre a coifa. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão. Na parte horizontal o tubo deve ter uma leve inclinação para cima (cerca de 10°) de modo a poder transportar o ar para fora mais facilmente. Se a coifa for dotada de filtros de carvão activado, estes deverão ser tirados.36 Conectar a coifa a tubos e orifícios de descarga de parede com diâmetro equivalente à saída de ar (flange de união). O uso de tubos ou orifícios de descarga de parede com diâmetro inferior determinará uma diminuição da performance de aspiração e um drástico aumento do ruído. Declina-se qualquer responsabilidade a este respeito. ! Utilizar uma conduta com o comprimento mínimo indispensável. ! Utilizar uma conduta com o menor número possível de curvas (ângulo máximo da curva: 90ºC 90°). ! Evitar alterações drásticas da secção do tubo (diâmetro). ! Usar uma conduta com o interior mais liso possível. ! O material da conduta deve ser aprovado em conformidade com a lei. Versão filtrante Deve ser utilizado um filtro de carvão activado, disponível junto ao seu revendedor. O ar aspirado será desengordurado e desodorizado antes de ser reintroduzido no ambiente através da grelha superior. Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida). As instruções da ligação são fornecidas com a unidade periférica de aspiração. Instalação A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões eléctricos e 65cm no caso de fogões a gás ou mistos. Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação. Conexão elétrica A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível. Se não dotada de ficha (conexão directa à rede) ou a tomada não se encontra em zona acessível, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação. Atenção! Antes de conectar novamente o circuito da coifa com a alimentação de rede e de verificar seu correcto funcionamento, controlar sempre que o cabo de rede esteja montado correctamente. O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efectuar um pedido ao serviço de assistência técnica. Montagem A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tectos. Todavia, é necessário interpelar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/tecto. A parede/tecto deve ser suficientemente robusta para suportar o peso da coifa. Funcionamento Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

1 ON/OFF motor Ao pressionar o botão, o exaustor acciona-se na velocidade 1. Ao pressionar o botão durante o funcionamento o exaustor passa ao estado OFF. 2 Aumento velocidade Ao pressionar o botão, o exaustor passa do estado OFF à velocidade 1. Ao pressionar o botão (exaustor no estado ON) é aumentada a velocidade do motor da velocidade 1 à intensiva. A cada velocidade corresponde a ligação do respectivo led. Velocidade 1: 1 Velocidade 2: 2 Velocidade 3: 3 Velocidade intensiva: 4 (a piscar) A velocidade intensa é temporizada. A temporização padrão é de 5', no final da qual o exaustor posiciona-se na velocidade 2. Para desactivar a função antes do tempo terminar pressione o botão "2", o exaustor posicina-se na velocidade 1, ao pressionar o botão "1" o exaustor desliga-se. 3 ON/OFF luzes 4 Temporização velocidade 5 Indicador do estado de funcionamento37 Temporização velocidade A temporização das velocidades habilita-se ao pressionar o botão "4", quando a temporização termina o exaustor desliga- se. A temporização é dividida da seguinte maneira: Velocidade 1 20 minutos (1 fixo, ponto a piscar) Velocidade 2 15 minutos (2 fixo, ponto a piscar) Velocidade 3 10 minutos (3 fixo, ponto a piscar) Velocidade intensiva 5 minutos (4 fixo, ponto a piscar) Durante o funcionamento temporizado ao pressionar a tecla 1 ou a tecla 4 o exaustor desliga-se, se pressionar a tecla 2 o exaustor sai do funcionamento temporizado colocando-se na velocidade seleccionada. Sinalização do filtro das gorduras A sinalização do filtro das gorduras efectua-se após 80 horas de utilização e é indicado pelo visor com o número 1 a piscar. Quando aparece esta sinalização o filtro das gorduras instalado necessita de ser lavado. A sinalização pode-se ver com o exaustor no estado ON Para eliminar a sinalização do filtro gorduras, prima o botão “1” por mais de 3 ‘’, até que a sinalização se desligue A eliminação da sinalização é possível com o exaustor no estado ON Sinalização do filtro a carvão (só para versão filtrante) A sinalização do filtro a carvão efectua-se após 320 horas de utilização e é indicado pelo visor com o número 2 a piscar. Quando aparece esta sinalização o filtro das gorduras instalado deve ser substituído. A sinalização pode-se ver com o exaustor no estado ON Para eliminar a sinalização do filtro gorduras, prima o botão “1” por mais de 3 ‘’, até que a sinalização se desligue A eliminação da sinalização é possível com o exaustor no estado ON No caso de sinalização contemporanea de ambos os filtros, no visor piscam os números 1 e 2 alternativamente. Para reiniciar deve-se efectuar 2 vezes o processo acima descrito. A primeira vez reinicia a sinalização do filtro de gorduras, a segunda reinicia a sinalização do fltro carvões. Na modalidade padrão a sinalização filtro carvões não está activa. Caso se utilize o exaustor na versão filtrante é necessário habilitar a sinalização do filtro carvões. Activação da sinalização do filtro carvões: Posicione o exaustor em OFF e mantenha pressionado contemporaneamente os botões "2" e "3" por 3''. Os números 1 e 2 piscam alternativamente por 2'' Desactivação da sinalização do filtro carvões: Posicione o exaustor em OFF e mantenha pressionado contemporaneamente os botões "2" e "3" por 3''. O número 1 piscará por 2’’ Alarme Temperatura O exaustor está equipado com um sensor de temperatura que activa o motor na velocidade 3 no caso em que a temperatura na zona visor seja demasiado elevada. A condição de alarme è indicada pelo visor com a letra t a piscar Esta condição permanece até que a temperatura não desce abaixo do limite de alarme Pode-se sair desta modalidade pressionando o botão "2". Cada 30’’ o sensor verifica a temperatura ambiente da zona display. Visualização Visor

Visualização Estado Velocidade 1 Velocidade 2 Velocidade 3 Velocidade 4 (intensiva) Velocidade 1 20 minutos Velocidade 2 15 minutos Velocidade 3 10 minutos Velocidade intensiva 5 minutos Manutenção filtro Gorduras Manutençãofiltro Carvão Manutenção filtro Gorduras e filtro Carvão

Alarme Temperatura Manutenção Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede eléctrica tirando a tomada ou desligando o interruptor geral da habitação.38 Limpeza A coifa deve ser limpa freqüentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros gorduras). Para a limpeza use um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio. O fabricante declina toda e qualquer responsabilidade pelos danos ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas anteriormente. Filtro antigordura Fig. 25-30 Capta as partículas de gordura derivantes do cozimento. Deve ser limpo uma vez por mês com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram. Para desmontar o filtro antigordura puxe o puxador de libertação com mola. Filtro de carvão activo (só para a versão filtrante) Fig. 27 Retém os odores desagradáveis produzidos durante a cozedura. O filtro de carvões activos pode se rum destes tipos:

• Filtro de carvões activos lavável.

• Filtro de carvões activos NÃO laváveis. Filtro de carvão acrivolavável O filtro de carvão pode ser lavado de dois em dois meses em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça na máquina). Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno durante 10 minutos a 100 °C. Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido. Filtro de carvão activo NÃO lavável A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses. NÃO pode ser lavado ou regenerado. Montagem: Aganche o filtro a carvões activos antes da parte de trás da lingueta metálica do exaustor e depois na parte dianteira com os dois botões. Desmontagem: Remova o filtro de carvões activos rodando de 90º os botões que o fixa ao exaustor. Substituição das lâmpadas Fig. 31 Desligar o aparelho da rede eléctrica; Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

1. Extraia a protecção servindo-se de uma pequena chave

de parafuso ou ferramenta semelhante como alavanca.

2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogéneo de 12V - 20W max - G4, tomando o cuidado para não as tocar com as mãos.

3. Feche a cobertura (fixação por encaixe).
