MANUALE UTENTE Lipari Turbo air

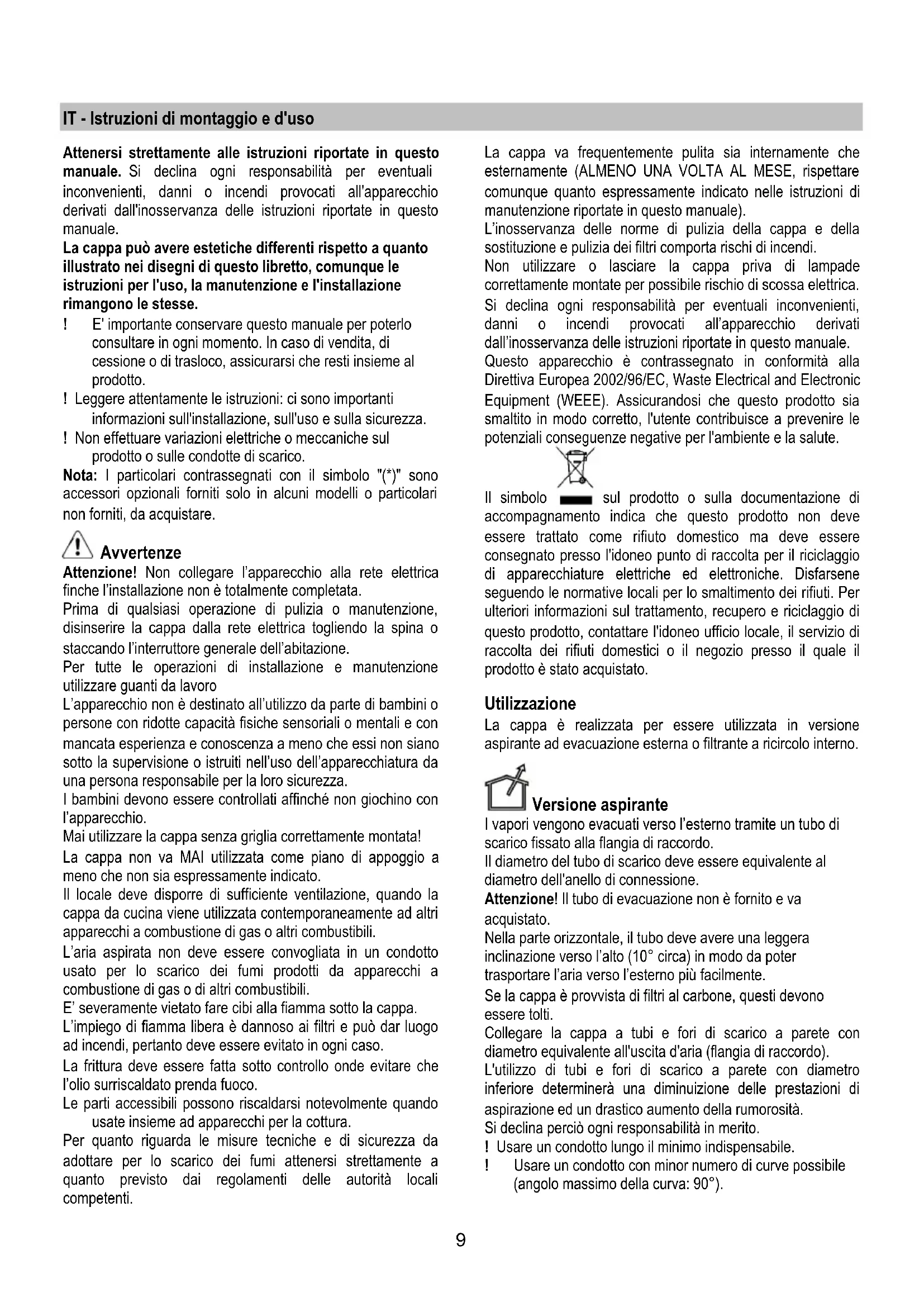

IT Istruzioni di montaggio e d'uso DE Montage- und Gebrauchsanweisung EN Instruction on mounting and use FR Prescriptions de montage et mode d’emploi NL Montagevoorschriften en gebruiksaanwijzingen ES Montaje y modo de empleo PT Instruções para montagem e utilização RU Инструкции по монтажу и эксплуатации9 IT - Istruzioni di montaggio e d'uso Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse. ! E' importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare. Avvertenze Attenzione! Non collegare l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata. Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro L’apparecchio non è destinato all’utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza. I bambini devono essere controllati affinché non giochino con l’apparecchio. Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. Le parti accessibili possono riscaldarsi notevolmente quando usate insieme ad apparecchi per la cottura. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale). L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Utilizzazione La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno. Versione aspirante I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione. Attenzione! Il tubo di evacuazione non è fornito e va acquistato. Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l’alto (10° circa) in modo da poter trasportare l’aria verso l’esterno più facilmente. Se la cappa è provvista di filtri al carbone, questi devono essere tolti. Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perciò ogni responsabilità in merito. ! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).10 ! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l’interno piu’ liscio possibile. ! Il materiale del condotto deve essere approvato normativamente. Versione filtrante L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi. I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita). Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione. Installazione La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. Attenzione! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica. Montaggio La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E’ tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Funzionamento Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

1 ON/OFF motore Premendo il pulsante la cappa si avvia alla velocità 1. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF. 2 Incremento velocità Premendo il pulsante la cappa passa dallo stato OFF alla velocità 1. Premendo il pulsante (cappa in stato ON) viene incrementata la velocità del motore dalla velocità 1 alla intensiva. Ad ogni velocità corrisponde l’accensione del rispettivo led. Velocità 1: 1 Velocità 2: 2 Velocità 3: 3 Velocità intensiva: 4 (lampeggiante) La velocità intensiva è temporizzata. La temporizzazione standard è di 5’, alla fine della quale la cappa si posiziona alla velocità 2. Per disattivare la funzione prima dello scadere del tempo premere il tasto 2, la cappa si posizionerà alla velocità 1, premendo il tasto 1 la cappa si spegnerà. 3 ON/OFF luci 4 Temporizzazione velocità 5 Indicatore stato di funzionamento Temporizzazione velocità La temporizzazione delle velocità si abilita premendo il tasto 4, a temporizzazione scaduta la cappa si spegne. La temporizzazione è così suddivisa: Velocità 1 - 20 minuti (1 fisso, punto lampeggiante) Velocità 2 - 15 minuti (2 fisso, punto lampeggiante) Velocità 3 - 10 minuti (3 fisso, punto lampeggiante) Velocità intensiva - 5 minuti (4 fisso, punto lampeggiante) Durante il funzionamento temporizzato premendo il tasto 1 o il tasto 4 la cappa si spegne, se si preme il tasto 2 la cappa esce dal funzionamento temporizzato posizionandosi alla velocità selezionata. Segnalazione filtro grassi La segnalazione filtro grassi avviene dopo 80 ore di utilizzo e viene indicata dal display con il numero 1 lampeggiante. Quando compare tale segnalazione il filtro grassi installato necessita di essere lavato. La segnalazione è visibile con la cappa in stato ON. Per eliminare la segnalazione del filtro grassi, premere il tasto “1” per più di 3”, fino allo spegnimento della segnalazione. L’eliminazione della segnalazione è possibile con la cappa in stato ON.11 Segnalazione filtro carbone (solo per versione filtrante) La segnalazione filtro carbone avviene dopo 320 ore di utilizzo e viene indicata dal display con il numero 2 lampeggiante. Quando compare tale segnalazione il filtro grassi installato deve essere sostituito. La segnalazione è visibile con la cappa in stato ON. Per eliminare la segnalazione del filtro grassi, premere il tasto “1” per più di 3”, fino allo spegnimento della segnalazione. L’eliminazione della segnalazione è possibile con la cappa in stato ON. Nel caso di segnalazione contemporanea di entrambi i filtri, sul display lampeggeranno i numeri 1 e 2 alternativamente. Il reset avviene effettuando 2 volte la procedera sopra descritta. La prima volta resetta la segnalazione del filtro grassi, la seconda resetta la segnalazione del filtro carboni. Nella modalità standard la segnalazione filtro carboni non è attiva. Nel caso si utilizzi la cappa in versione filtrante è necessario abilitare la segnalazione filtro carboni. Attivazione segnalazione filtro carboni: Posizionare la cappa in OFF e tenere premuti contemporaneamente i tasti “2” e “3” per 3”. I numeri 1 e 2 lampeggeranno alternativamente per 2”. Disattivazione segnalazione filtro carboni: Posizionare la cappa in OFF e tenere premuti contemporaneamente i tasti “2” e “3” per 3”. Il numero 1 lampeggerà per 2”. Allarme Temperatura La cappa è equipaggiata con un sensore di temperatura che attiva il motore alla velocità 3 nel caso in cui la temperatura nella zona display sia troppo elevata. La condizione di allarme viene indicata dal display con la lettera t lampeggiante. Questa condizione permane fino a quando la temperatura non scende al di sotto della soglia di allarme. Si può uscire da questa modalità premendo il tasto “2”. Ogni 30” il sensore verifica la temperatura ambiente della zona display. Visualizzazioni Display Visualizzazione Stato Velocità 1 Velocità 2 Velocità 3 Velocità 4 (intensiva) Velocità 1 - 20 minuti Velocità 2 - 15 minuti Velocità 3 - 10 minuti Velocità intensiva - 5 minuti Manutenzione filtro Grassi Manutenzione filtro Carbone Manutenzione filtro Grassi e filtro Carbone Allarme Temperatura12 Manutenzione Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Pulizia La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Attenzione: L’inosservanza delle norme di pulizia dell’apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un’impropria manutenzione o dall’inosservanza delle suddette avvertenze. Filtro antigrasso Fig. 25-30 Trattiene le particelle di grasso derivanti dalla cottura. Deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Per smontare il filtro grassi tirare la maniglia di sgancio a molla. Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 27 Trattiene gli odori sgradevoli derivanti dalla cottura. Il filtro ai carboni attivi può essere uno di questi tipi:

• Filtro ai carboni attivi lavabile.

• Filtro ai carboni attivi NON lavabile. Filtro ai carboni attivi lavabile Il filtro al carbone può essere lavato ogni due mesi in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno). Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente. Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato. Filtro ai carboni attivi NON lavabile La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato Montaggio Agganciare il filtro ai carboni attivi prima posteriormente sulla linguetta metallica della cappa, poi anteriormente con i due pomelli. Smontaggio Rimuovere il filtro ai carboni attivi girando di 90° i pomelli che lo fissano alla cappa. Sostituzione Lampade Fig. 31 Disinserire l’apparecchio dalla rete elettrica. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

1. Estrarre la protezione facendo leva con un piccolo giravite

a taglio o simile utensile.

2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

3. Richiudere la protezione (fissaggio a scatto).
