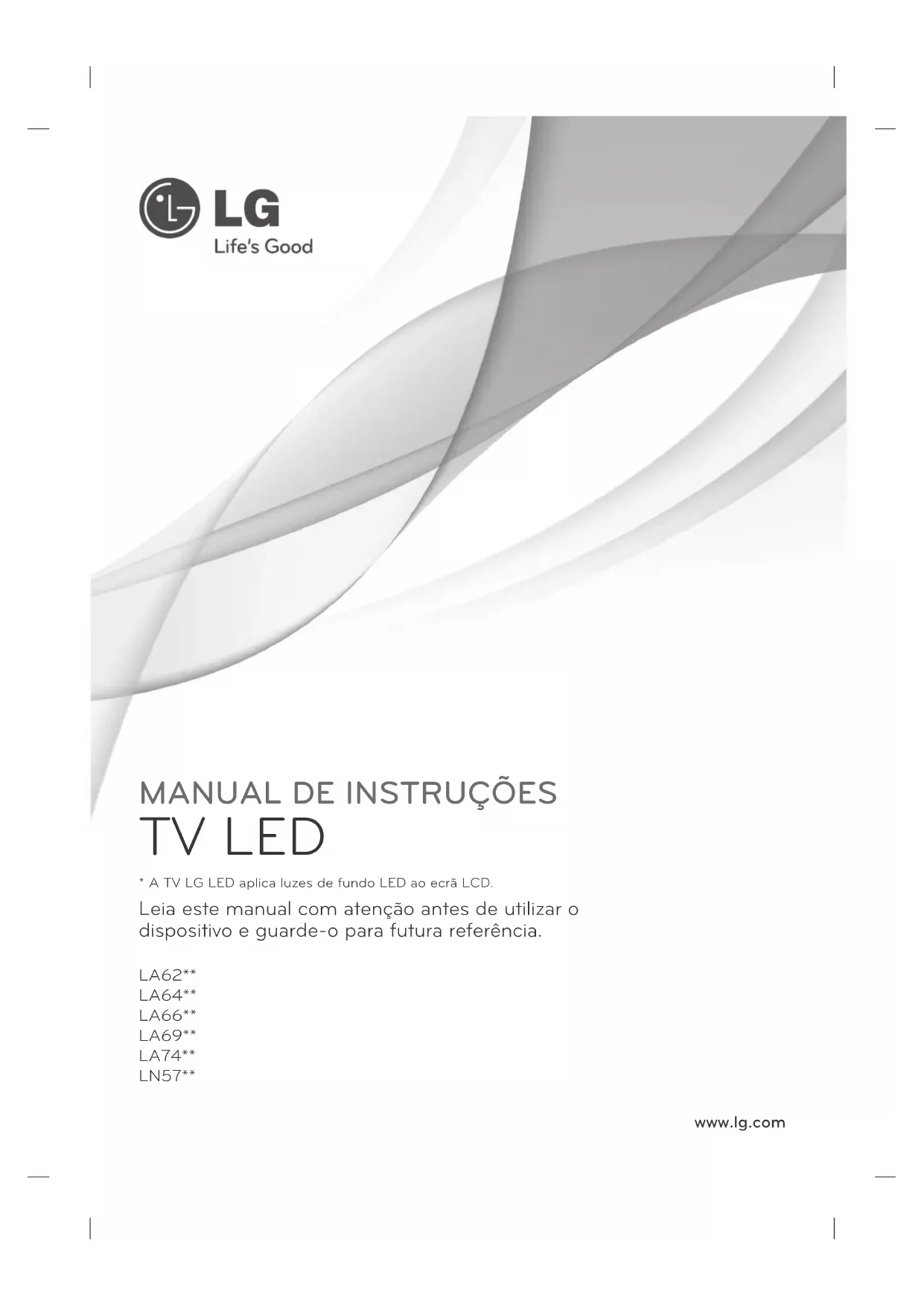

MANUAL DE UTILIZADOR 55LN5700 LG

• A TV LG LED aplica luzes de fundo LED ao ecrã LCD.2 ENG PORTUGUÊS ÍNDICE ÍNDICE 3 INSTRUçõES DE SEGURaNça 8 Ver imagens em 3D (apenas para modelos 3D) 9 PROCEDImENTO DE INSTalaçãO 9 mONTaGEm E PREPaRaçãO 9 Desembalar 13 Objectos adquiridos em separado 14 Peças e botões 15 Levantar e deslocar a TV 16 Preparar a TV

16 - Fixar o suporte

18 Montagem numa mesa 21 Montagem numa parede 22 Manter os cabos arrumados 23 EFECTUaR aS lIGaçõES 23 Ligação da antena 24 Ligação HDMI 24 Ligação DVI a HDMI 25 Ligação de componentes 25 Ligação composta 26 Ligação áudio

26 - Ligação de áudio óptica digital

26 Ligação dos auscultadores 27 Ligação USB 27 Ligação MHL 28 CONTROlO REmOTO 30 FUNçõES DO CONTROlO REmOTO maGIC 31 Registar o controlo remoto Magic 31 Como utilizar o controlo remoto Magic 31 Precauções a ter em conta a usar o comando Magic remote 32 COmO UTIlIzaR O GUIa DO UTIlIzaDOR 33 maNUTENçãO 33 Limpar a TV

33 - Ecrã, estrutura, caixa e suporte

33 - Cabo de alimentação

Se ignorar a mensagem de aviso, poderá sofrer lesões graves e existe a possibilidade de acidente ou morte. aTENçãO

Se ignorar a mensagem de atenção, poderá sofrer lesões ligeiras ou o produto poderá ficar danificado. NOTa

A nota ajuda-o a compreender e a utilizar o produto com segurança. Leia atentamente a nota antes de utilizar o produto.3 PORTUGUÊS

INSTRUÇÕES DE SEGURANÇA

INSTRUçõES DE SEGURaNça Leia atentamente estas precauções de segurança antes de utilizar o produto. aVISO

Não coloque a TV nem o controlo remoto nos seguin- tes ambientes: - Um local exposto à luz directa do sol - Um local com humidade elevada, como p. ex. uma casa de banho - Próximo de fontes de calor como p. ex. fornos e outros aparelhos que emitam calor - Próximo de balcões de co- zinha ou humidificadores, onde possam facilmente ficar expostos a vapor ou óleo - Uma área exposta à chuva ou ao vento - Próximo de recipientes com água, como p. ex. jarras Caso contrário, isto poderá provocar um incêndio, choque eléctrico, avaria ou deforma- ções no produto.

Não coloque o produto onde possa ficar exposto ao pó. Isto pode provocar perigo de incêndio.

A tomada de parede é o dispositivo de desconexão. A tomada tem de estar sempre operacional e disponível.

Não toque na tomada com as mãos molhadas. Além disso, se o pino do cabo estiver hú- mido ou coberto com poeira, seque a tomada por comple- to ou limpe a poeira. Pode sofrer um choque eléc- trico devido ao excesso de humidade.

Certifique-se de que liga o cabo de alimentação à corrente de terra. (Excepto dispositivo que não estejam ligados à terra.) Pode sofrer um choque eléc- trico ou ferimentos.

Fixe totalmente o cabo de alimentação. Se o cabo de alimentação não ficar totalmente fixo, isto poderá provocar um incên- dio.

Certifique-se de que o cabo de alimentação não entra em contacto com objectos quentes, como p. ex. um aquecedor. Isto poderá provocar um incêndio ou risco de choque eléctrico.

Não coloque um objecto pesado ou o próprio produto em cima de cabos de alimen- tação. Caso contrário, poderá provocar um incêndio ou um choque eléctrico.

Dobre o cabo da antena dentro e fora do edifício para evitar a entrada da chuva. Isto poderá resultar em danos provocados pela água dentro do produto e pode provocar um choque eléctrico.

Ao montar uma TV na pare- de, não a instale pendurando cabos de alimentação ou de sinal na parte de trás da TV. Isto poderá provocar um incêndio ou um choque eléc- trico.

Não ligue demasiados apa- relhos eléctricos num único bloco de tomadas eléctricas. Caso contrário, isto poderá provocar um incêndio devido ao sobreaquecimento.

Não deixe cair o produto nem deixe que este caia aciden- talmente ao ligar aparelhos externos. Caso contrário, poderá pro- vocar ferimentos ou danos do produto.4 ENG PORTUGUÊS

Mantenha o material disseca- dor da embalagem ou a pelí- cula de vinil fora do alcance das crianças. O material dissecador é no- civo se for ingerido. Em caso de ingestão acidental, deve- se forçar o paciente a vomitar e, de seguida, dirigir-se ao hospital mais próximo. Além disso, a película de vinil pode provocar asfixia. Mantenha-a fora do alcance das crianças.

Não deixe os seus filhos treparem ou agarrarem-se à TV. Caso contrário, a TV pode cair, provocando ferimentos graves.

Elimine as pilhas usadas com cuidado para evitar que uma criança as ingira. Se uma criança ingerir pilhas usadas, leve-a imediatamen- te a um médico.

Do not insert any metal objects/conductors (like a metal chopstick/cutlery/ Não insira um condutor (tal como uma vareta metálica) numa das extremidades do cabo de alimentação se a outra extremidade estiver ligada ao terminal de entrada na parede. Não deve também tocar no cabo de alimentação depois de o ligar ao terminal de entrada na parede. Pode sofrer um choque eléc- trico. (Dependendo do modelo)

Não coloque nem guarde substâncias inflamáveis perto do produto. Existe um risco de explosão ou incêndio devido a um ma- nuseamento negligente das substâncias inflamáveis.

Não deixe cair objectos me- tálicos como p. ex. moedas, ganchos de cabelo, varetas ou arames para dentro do produto, nem objectos infla- máveis como p. ex. papel ou fósforos. As crianças têm de prestar uma atenção espe- cial. Existe o perigo de choque eléctrico, incêndio ou feri- mentos. Se deixar cair um objecto estranho dentro do produto, desligue o cabo de alimentação e entre em contacto com o centro de assistência.

Não pulverize água no produ- to nem o esfregue com uma substância inflamável (diluen- te ou benzeno). Se o fizer, poderá dar origem a incên- dios ou choques eléctricos.

Evite que o produto sofra choques de impactos, a que- da de objectos para dentro do produto, nem bata no ecrã com nada. Pode sofrer ferimentos ou o produto pode ficar danificado.

Nunca toque neste produto nem na antena durante um trovão ou relâmpagos. Pode sofrer um choque eléc- trico.

Nunca toque na tomada da parede em caso de fuga de gás. Neste caso, deve abrir as janelas e garantir uma ventilação suficiente. Uma faísca pode dar origem a um incêndio ou queimadu- ras.

Não desmontar, reparar ou modificar o produto sem ajuda de um especialista. Se o fizer, poderá dar origem a incêndios ou choques eléc- tricos. Contacte o centro de assis- tência para qualquer verifica- ção, calibração ou reparação.

Se ocorrer uma das seguin- tes situações, desligue o produto imediatamente da tomada e entre em contacto com o seu serviço de assis- tência local. - O produto sofre um cho- que de impacto - O produto ficou danificado - Objectos estranhos entra- ram no produto - O produto deita fumo ou tem um cheiro estranho Isto poderá provocar um in- cêndio ou um choque eléctri- co.5 PORTUGUÊS

Instale o produto num local que não esteja exposto a ondas de rádio.

Deve garantir uma distância satisfatória entre uma antena exterior e as linhas eléctricas para evitar que a antena toque nestas, mesmo se cair. Isto pode provocar um cho- que eléctrico.

Não instale o produto em locais como p. ex. prateleiras instáveis ou superfícies incli- nadas. Deve evitar também locais sujeitos a vibração ou sem suporte suficiente. Caso contrário, o produto pode cair ou virar-se, provo- cando ferimentos ou danos no produto.

Se instalar a TV numa base, pode ter de tomar medidas para evitar que o produto se vire. Caso contrário, o pro- duto pode cair, provocando ferimentos graves.

Se quiser montar o produto numa parede, monte a interface de montagem VESA padrão (peças opcionais) na parte de trás do produto. Se insta- lar a TV com o suporte de montagem da parede (peças opcionais), deve fixá-lo cuidadosamente de modo a não cair.

Deve utilizar exclusivamente acessórios/fixações especificados pelo fabricante.

Se não utilizar o produto durante um longo período de tempo, desligue a ficha da tomada. A acumulação de pó pode provocar um incêndio ou a deterioração do isolamento pode provocar fugas eléctri- cas, choques eléctricos ou incêndios.

O aparelho não deve ser exposto a gotas ou salpicos e não devem ser colocados ob- jectos com líquidos, tal como vasos, em cima do aparelho.

Consulte um técnico especia- lizado para instalar a antena. Isto poderá provocar um incêndio ou risco de choque eléctrico.

Recomendamos manter uma distância mínima equivalente a 2-7x ao tamanho diagonal do ecrã para ver TV. Se vir TV durante longos pe- ríodos de tempo, a sua visão pode ficar desfocada.

Não misture pilhas novas com usadas. Pode provocar sobreaqueci- mento e fuga nas baterias.

As pilhas não devem ser expostas a um calor ex- cessivo. Mantenha-as longe da luz solar directa, lareiras e aquecedores eléctricos.

Não coloque pilhas não recarregáveis no carregador.

Certifique-se de que não existem objectos entre o con- trolo remoto e o respectivo sensor.

O sinal do controlo remoto pode sofre perturbações devido à luz do sol ou outras fontes de luz fortes. Neste caso, escureça a divisão.

Ao ligar dispositivos exter- nos, como p. ex. consolas de jogos de vídeo, certifique-se de que os cabos de ligação têm comprimento suficiente. Caso contrário, o produto pode cair, provocando feri- mentos ou danos no produto.

Não ligue/desligue o produto retirando/colocando a ficha da tomada. (Não utilize a ficha eléctrica como interrup- tor.) Isto poderá provocar danos mecânicos ou choques eléc- tricos.6 ENG PORTUGUÊS

Siga as seguintes instruções de instalação para evitar o sobreaquecimento do produ- to. - A distância entre o produto e a parede deve ser supe- rior a 10 cm. - Não instale o produto num local sem ventilação (p. ex. numa prateleira ou num armário). - Não instale o produto em cima de alcatifas ou almo- fadas. - Certifique-se de que ven- tilação não fica obstruída por uma toalha ou uma cortina. Caso contrário, isto poderá provocar um incêndio.

Tenha cuidado para não tocar nas aberturas de ventilação quando assistir a televisão durante períodos prolon- gados, uma vez que estas podem aquecer. Isto não afecta o funcionamento ou o desempenho do produto.

Deve verificar periodicamente o cabo do seu aparelho. Se parecer estar danificado ou de- teriorado, deve desligá-lo, deixar de utilizar o aparelho e dirigir-se a um técnico de assistência autorizado para o substituir por um cabo idênti- co.

Evite a acumulação de pó nos pinos da ficha ou na tomada. Isto pode provocar perigo de incêndio.

Proteja o cabo de alimenta- ção contra danos físicos ou mecânicos, como ser torcido, dobrado, comprimido, enta- lado numa porta ou pisado. Preste atenção às fichas, às tomadas eléctricas e ao ponto em que o cabo sai do aparelho.

Não exerça uma pressão forte sobre o painel com uma mão ou um objecto afiado, como p. ex. um prego, lápis ou caneta, nem faça riscos.

Evite tocar no ecrã ou manter os dedos em contacto com o ecrã durante longos períodos de tempo. Ao fazê-lo pode produzir alguns efeitos de distorção temporários no ecrã.

Quando limpar o produto e respectivos componentes, desligue primeiro a ficha da tomada e limpe-o com um pano suave. Se exercer uma pressão forte, pode riscar ou descolorar o aparelho. Não pulverize água nem limpe com um pano molhado. Nunca utilize limpa-vidros, abrilhantadores industriais ou para automóveis, abrasivos ou cera, benzeno, álcool, etc., ou outros materiais que possam danificar o produto e o respectivo painel. Caso contrário, isto pode- rá provocar um incêndio, choque eléctrico ou danos no produto (deformação, corro- são ou fracturas).

Se o aparelho estiver ligado à tomada de pare- de, este não se desliga da fonte de alimentação CA mesmo que desligue o aparelho através do interruptor.

Pegue na ficha para desligar o cabo. Se os fios dentro do cabo de alimentação estiverem des- ligado, isto poderá provocar um incêndio.

Ao mudar o produto de sítio, deve desligar primeiro a ali- mentação. Depois, desligue os cabos de alimentação, os cabos da antena e todos os cabos de ligação. A TV ou o cabo de alimenta- ção podem ficar danificados, podendo provocar um risco de incêndio ou um choque eléctrico.

Ao desembalar ou mudar o produto de sítio, deve traba- lhar em conjunto com outra pessoa porque o produto é pesado. Caso contrário, poderá pro- vocar ferimentos.7 PORTUGUÊS

Contacte o centro de as- sistência uma vez por ano para limpar os componentes internos do projector. O pó acumulado pode provo- car avarias mecânicas.

Para reparações, contacte a assistência técnica qualifica- da. É necessária a reparação se o aparelho sofreu quais- quer danos, tais como danos no cabo de alimentação ou na ficha de ligação, em caso de derrame de líquidos ou queda de objectos sobre o aparelho, se este foi exposto à chuva ou humidade, se não funcionar correctamente ou se tiver caído ao chão.

Se verificar que o equipa- mento está frio, pode ocorrer uma ligeira oscilação quando for ligado. Isto é normal, não há nada de errado com o equipamento.

O painel é um produto de alta tecnologia com uma resolu- ção de dois milhões a seis milhões de pixéis. Poderá ver pequenos pontos pretos e/ou pontos coloridos (vermelhos, azuis ou verdes) do tamanho de 1 ppm no painel. Isto não significa que o produto esteja avariado nem afecta o de- sempenho nem a fiabilidade do produto. Este fenómeno também pode ocorrer em produtos de ter- ceiros e não dá direito a uma troca ou a um reembolso.

O painel pode apresentar uma luminosidade ou uma cor diferente em função da sua posição de visualização (esquerda/direita/cima/bai- xo). Este fenómeno deve-se às características do painel. Não tem a ver com o desempe- nho do produto nem significa uma avaria.

A visualização de uma imagem fixa (p. ex. logóti- po de um canal, menu no ecrã, cena de um jogo de vídeo) durante um longo período de tempo pode danificar o ecrã, resultando na retenção da imagem, fenómeno este conhecido como fixação da imagem. A garantia do produto não abrange a fixação da imagem. Para evitar a ocorrência deste fenómeno, evite visualizar uma imagem fixa no ecrã da sua televisão por um período de tempo prolongado (2 ou mais horas para LCD, 1 ou mais horas para plasma). Se vir a TV com uma proporção de 4:3 por um período de tempo prolongado, poderá resultar na fixação da imagem nas margens do painel. Este fenómeno também pode ocorrer em produ- tos de terceiros e não dá direito a uma troca ou a um reembolso.

Som gerado Estalidos: os estalidos que pode ouvir ao ver ou desligar a TV são gerados pela contracção termoplástica, resultante da temperatura e da humidade. Este ruído é comum em produtos que exijam uma deformação térmica. Zumbido no circuito eléctrico/painel: um circuito de comuta- ção de alta velocidade, responsável por fornecer uma grande quantidade de corrente para colocar um produto em funcionamento, gera um ruído de baixo nível. Varia em função do produto. O som que é gerado não afecta o desempenho nem a fiabilidade do produto.8 ENG PORTUGUÊS

INSTRUÇÕES DE SEGURANÇA

Ver imagens em 3D (apenas para modelos 3D) AVISO Ambiente de visualização

Duração de visualização - Ao ver conteúdos 3D, deve fazer uma pausa de 5-15 minutos a cada hora. A visualização de conteúdos 3D durante um longo período de tempo pode provocar dores de cabeça, fadiga ou cansaço dos olhos. Pessoas com ataques de fotossensibilização ou doenças crónicas

Alguns utilizadores podem ter um ataque ou apresentar outros sintomas anormais quando expostos a uma luz intermitente ou um padrão particular dos conteúdos 3D.

Não veja vídeos 3D se sentir náuseas, estiver grávida e/ou tiver uma doença crónica como p. ex. epilepsia, problemas cardíacos, hipertensão/ hipotensão, etc.

Os conteúdos 3D não são recomendados para pessoas que sofram de “cegueira estéreo” ou “anomalia estéreo”. Podem ver imagens duplas ou sentir desconforto na visualização.

Se tiver estrabismo, ambliopia ou astigmatismo, pode ter problemas em detectar a profundidade e car facilmente cansado devido às imagens duplas. Aconselha-se fazer pausas mais frequentes do que um adulto normal.

Se a sua visão variar entre o seu olho direito e o seu olho esquerdo, teste a sua visão antes de ver conteúdos 3D. Sintomas que exigem interromper ou abster-se de ver conteúdos 3D

Não veja conteúdos 3D se se sentir cansado ou com falta de sono, excesso de trabalho ou ébrio.

Se tiver estes sintomas, pare de usar/ver conteúdos 3D e descanse até o sintoma passar. - Consulte o seu médico se os sintomas conti- nuarem. Os sintomas podem incluir dores de cabeça, dores no globo ocular, tonturas, náuse- as, palpitações, visão desfocada, desconforto, imagem dupla, desconforto ou cansaço visual. ATENÇÃO Ambiente de visualização

Distância de visualização - Mantenha uma distância mínima equivalente ao dobro do tamanho diagonal do ecrã para ver conteúdos 3D. Se sentir desconforto ao ver conteúdos 3D, afaste-se mais da TV. Idade de visualização

Bebés/crianças - A utilização/visualização de conteúdo 3D por crianças de idade inferior a 5 anos é proibida. - Visto que a sua visão ainda se encontra em de- senvolvimento, as crianças com idade inferior a 10 anos podem reagir com exagero ou ficar de- masiado excitadas (por exemplo, podem tentar tocar no ecrã ou tentar entrar para dentro dele). É necessário prestar uma atenção especial a crianças que vejam conteúdos 3D, devendo ser sempre supervisionadas. - As crianças têm uma maior disparidade binocu- lar de apresentações em 3D do que os adultos, visto que a distância entre os seus olhos é in- ferior à dos adultos. Por esta razão, vêem uma maior profundidade estereoscópica em compa- ração com os adultos para a mesma imagem 3D.

Adolescentes - Os adolescentes com idade inferior a 19 anos podem ter uma reacção sensível devido à esti- mulação da luz dos conteúdos 3D. Aconselhe- os a evitarem ver conteúdos 3D durante longos períodos de tempo se estiverem cansados.

Idosos - Em comparação com os jovens, os idosos podem ver menos o efeito 3D. Não se devem aproximar mais da TV do que a distância reco- mendada. Cuidados a ter com óculos 3D

Deve usar óculos 3D da LG. Caso contrário, poderá não conseguir ver vídeos 3D correctamente.

Não utilize os óculos 3D em vez dos seus óculos normais, de sol ou de protecção.

A utilização de óculos 3D modicados pode cansar os olhos ou distorcer a imagem.

Não mantenha os seus óculos 3D a temperaturas extremamente altas ou baixas. Se o zer, carão deformados.

Os óculos 3D são frágeis e cam com riscos facilmente. Utilize sempre um pano macio e limpo para limpar as lentes. Não risque as lentes dos óculos 3D com objectos aados nem utilize produtos químicos para as limpar.9 PORTUGUÊSPROCEDIMENTO DE INSTALAÇÃO / MONTAGEM E PREPARAÇÃO NOTA

A imagem indicada pode diferir da sua TV.

A OSD (On Screen Display - Visualização no ecrã) da sua TV pode ser um pouco diferente da apresentada neste manual.

Os menus e opções disponíveis podem ser diferentes da fonte de entrada ou do modelo de produto que está a utilizar.

Poderão ser adicionadas novas funcionalidades a esta TV no futuro.

A TV pode ser colocada em modo de espera para reduzir o consumo eléctrico. Se não vir televisão durante algum tempo, o aparelho deve ser desligado para reduzir o consumo de energia.

A energia consumida durante a utilização pode ser significativamente reduzida se o nível de luminosidade da imagem for reduzido, diminuindo assim o custo geral de funcionamento.

PROCEDIMENTO DE INSTALAÇÃO

1 Abra a embalagem e certique-se de que estão incluídos todos os acessórios.2 Instale o suporte na TV.3 Ligue um dispositivo externo à TV.4 Certique-se de que a ligação de rede se encontra disponível. Apenas pode utilizar as funções de rede da TV quando é efectuada a ligação de rede.

MONTAGEM E PREPARAÇÃO

Desembalar Verifique se a caixa do produto contém os itens abaixo descritos. Se faltarem alguns acessórios, contacte o fornecedor local onde comprou o produto. As ilustrações deste manual podem ser diferentes do produto e do item reais. ATENÇÃO

Para garantir a segurança e a vida útil prolongada do aparelho, não utilize nenhum item pirateado.

Quaisquer danos ou lesões decorrentes da utilização de itens pirateados não estão abrangidos pela garantia.

Alguns modelos incluem uma película fina no ecrã e esta não deve ser removida. NOTA

Os itens fornecidos com o produto podem ser diferentes consoante o modelo.

As especificações do produto ou os conteúdos deste manual podem ser alterados sem aviso prévio devido à actualização das funções do produto.

Para uma ligação optimizada, os cabos HDMI e os dispositivos USB devem ter chanfraduras com menos de 10 mm de espessura e 18 mm de largura. Utilize um cabo de extensão que suporte USB 2.0 caso o cabo USB ou memory stick USB não encaixe na porta USB da sua TV.

MONTAGEM E PREPARAÇÃO

MONTAGEM E PREPARAÇÃO

Espaçadores interiores para montagem na parede 4 de cada (Apenas LA64**) (Consulte a p. 22) Blu-Ray (Apenas LA6980) Corpo do suporte / Base do suporte (Apenas LA62**, LA64**, LA66**, LN571*) (Consulte a p. 16) Base do suporte (Apenas LA69**, LA74**) (Consulte a p. 17) Corpo do suporte / Base do suporte (Apenas LN570*, LN572*) (Consulte a p. 17)12 ENG PORTUGUÊS

MONTAGEM E PREPARAÇÃO

Guia de instalação do isolador da antena - Utilize para instalar a TV num local com diferença de tensão entre a TV e o GND do sinal de antena.

Caso exista diferença de tensão entre a TV e o GND do sinal de antena, a antena pode aquecer excessivamente, o que poderá provocar um acidente. - É possível melhorar a segurança ao ver TV removendo de forma eficiente a tensão da energia da antena de TV. É recomendado montar o isolador na parede. Caso não seja possível montar na parede, coloque-o na parede. Evite desligar o isolador da antena após a instalação. - Antes de iniciar, certifique-se de que a antena de TV está ligada. ANTENNA/ CABLE IN Cabo / Antena Parede Isolador

Ligue uma das pontas do isolador à entrada de cabo/antena e a outra ao televisor ou à box. “Equipamento ligado à ligação protectora à terra da instalação do edifício através da ligação de alimentação ou através de outro equipamento com ligação protectora à terra - e a um sistema de distribuição de cabos através de um cabo coaxial poderá, em alguns casos, criar riscos de incêndio. Desta forma, a ligação a um sistema de distribuição de cabos tem de ser fornecida através de um dispositivo com isolamento eléctrico abaixo de um determinado intervalo de frequência (isolador galvânico, consulte EN 60728-11)” Ao aplicar o isolador de RF, pode ocorrer uma ligeira perda de sensibilidade do sinal.13 PORTUGUÊS

MONTAGEM E PREPARAÇÃO

Objectos adquiridos em separado Os itens vendidos separadamente podem ser alterados ou modificados para melhorar a qualidade sem qualquer notificação prévia. Contacte o seu revendedor para comprar estes objectos. Estes aparelhos só funcionam com determinados modelos.

AG-F***DP Óculos Dual Play (Reprodução du- pla) AG-F*** Óculos de cinema 3D AN-MR400 Controlo remoto Magic Tag On Tag on (Etiqueta NFC) AN-VC4** Câmara para chamadas de vídeo Dispositivo áudio da LG Compatibility LN57** LA62**, LA64**, LA66**, LA69**, LA74** AG-F***DP Óculos Dual Play (Reprodução dupla)

AN-VC4** Câmara para chamadas de vídeo

Dispositivo áudio da LG

O nome ou design do modelo podem ser alterados consoante a actualização das funções do produto, circunstâncias do fabricante ou políticas.14 ENG PORTUGUÊS

MONTAGEM E PREPARAÇÃO

Peças e botões Botão Descrição Percorre os programas gravados. Ajusta o nível de volume. Selecciona a opção de menu que está realçada ou confirma uma introdução.S Acede ao menu inicial ou guarda o que o utilizador introduziu e sai dos menus. Altera a fonte de entrada.Liga e desliga a alimentação. NOTA

otões ImagemColunasSensor do controlo remotoLogótipo LG (Only LA64**, LA66**)Indicador de potência (Only LN571*, LA62**)Tipo C : 60LA74** SETTINGS INPUT

otões Sensor do controlo remoto Indicador de potência ColunasTipo B : LA69**, 42/47/55LA74** SETTINGS INPUT

otões ColunasSensor do controlo remotoLogótipo LG15 PORTUGUÊS

MONTAGEM E PREPARAÇÃO

Sensor do controlo remoto Indicador de potência Levantar e deslocar a TV Quando deslocar ou levantar a TV, leia as seguintes instruções para impedir que esta fique riscada ou danificada e para garantir um transporte seguro independentemente do seu tipo ou tamanho. ATENÇÃO

Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.

Recomenda-se que, quando deslocar a TV, a coloque dentro de uma caixa ou dentro da embalagem original.

Antes de deslocar ou levantar a TV, desligue o cabo de alimentação e todos os outros cabos.

Quando pegar na TV, deve manter o ecrã afastado de si para evitar danos.

Segure nas partes superior e inferior da TV com rmeza. Certique-se de que não agarra na parte transparente, nas colunas ou na área da grelha das colunas.

Uma TV de grandes dimensões deve ser transportada, no mínimo, por 2 pessoas.

Quando transportar a TV à mão, segure-a conforme mostrado na seguinte ilustração.

Quando transportar a TV, não a exponha a solavancos ou vibração excessiva.

Quando transportar a TV, mantenha-a na vertical, nunca a vire de lado nem a incline para a esquerda ou para a direita.

Não aplique pressão excessiva que provoque dobras/curvaturas na estrutura de enquadramento, já que pode danicar o ecrã.16 ENG PORTUGUÊS

MONTAGEM E PREPARAÇÃO

LA62**, LA64**, LA66**, LN571* Preparar a TV A imagem indicada pode diferir da sua TV. Fixar o suporte

MONTAGEM E PREPARAÇÃO

P5 x 25 4 de cada18 ENG

PORTUGUÊSMONTAGEM E PREPARAÇÃO

Montagem numa mesa 1 Levante e incline a TV até esta car na posição vertical na mesa. - Deixe um espaço livre de 10 cm (no mínimo) em relação à parede para uma ventilação adequa- da. 10 cm10 cm 10 cm 10 cm 10 cm2 Ligue o cabo de alimentação a uma tomada eléctrica. ATENÇÃO

Não coloque a TV próxima ou sobre fontes de calor, pois isto pode dar origem a um incêndio ou outros danos. ATENÇÃO

Quando aparafusar a televisão à base, coloque o ecrã virado para baixo numa àrea plana almofadada, uma superfície plana, de modo a evitar riscos no ecrã.

Certifique-se de que os parafusos estão bem apertados. (Se não estiverem suficientemente apertados, a TV pode inclinar-se para a frente após a instalação.) Não aperte demasiado os parafusos, pois podem sofrer desgaste e soltarem-se. NOTA

Remova a base, antes de colocar a televisão num suporte de parede, efectuando de forma inversa como aparafusou à base.

Quando a TV estiver instalada, remova a película protectora na parte inferior da unidade, conforme ilustrado na figura.Fixar a TV numa mesaFixe a TV numa mesa para impedir inclinações para a frente, danos e eventuais ferimentos.Para fixar a TV numa mesa, introduza e aperte o parafuso fornecido na parte de trás do suporte.(Apenas 32/42/47/50/60LN570*, 32/42/47/50/60LN572*)19 PORTUGUÊS

MONTAGEM E PREPARAÇÃO

NOTA (Apenas 32/42/47/50LA62**, 32/42/47/50LA64**, 32/42/47/50LA66**, 32/42/47/50LN571*) Como fixar a TV numa mesa1. Ligue os cabos de montagem em posto à base de posição vertical com os parafusos de suporte.2. Fixe os cabos de montagem em posto numa mesa com os parafusos de montagem em posto.3. Uma vez que a TV se encontre fixa, mova a mesa para junto da parede. Podem entrar crianças e provocar lesões. AVISO

Para evitar que a TV caia, instale-a no chão/parede de acordo com as instruções de instalação. Quedas, vibrações ou oscilações da TV podem provocar ferimentos.Ajustar o ângulo da TV para se adequar à sua perspectiva(Esta função não está disponível para todos os modelos.)Rode 15 graus para a esquerda ou para a direita e ajuste o ângulo da TV de acordo com a sua preferência.(Apenas LA62**, LA64**, LA66**, LN571*) Rode o ecrã 10 graus para a esquerda ou direita e ajuste o ângulo da TV de acordo com a sua preferência.(Apenas 42/47LA69**, 42/47LA74**) Rode o ecrã 8 graus para a esquerda ou direita e ajuste o ângulo da TV de acordo com a sua preferência.(Apenas 55LA69**, 55/60LA74**)

Ao ajustar o ângulo do produto, tenha cuidado com os dedos.

Se os dedos ou as mãos ficarem presos, isto pode provocar ferimentos. Se o produto estiver demasia-do inclinado, pode cair e provocar danos ou feri-mentos. (Apenas LA62**, LA64**, LA66**, LN571*)<Parte traseira><Parte dianteira>(Apenas 32/42/47/50LA62**, 32/42/47/50LA64**, 32/42/47/50LA66**, 32/42/47/50LN571*) M4 x 8, 2de cada(Apenas 32/42LA62**, 32/42LA64**, 32/42LA66**, 32/42LN571*)P4 x 8, 2de cada (Apenas 47/50LA62, 47/50LA64**, 47/50LA66**, 47/50LN571*)20 ENG PORTUGUÊS

MONTAGEM E PREPARAÇÃO

Fixar a TV numa parede (Esta função não está disponível para todos os mode- los.) 1 Introduza e aperte os parafusos com olhal ou os suportes e parafusos da TV na parte de trás da TV. - Se estiverem introduzidos parafusos no lugar dos parafusos com olhal, retire primeiro os parafusos. 2 Monte os suportes de parede com os parafusos na parede. Faça corresponder a localização do suporte de parede com os parafusos com olhal na parte de trás da TV. 3 Aperte rmemente os parafusos com olhal aos suportes de parede com uma corda resistente. Mantenha a corda numa posição horizontal em relação à superfície plana. ATENÇÃO

Não deixe que as crianças trepem ou se pendurem na TV. NOTA

Utilize uma plataforma ou um armário suficientemente forte e grande para suportar adequadamente a TV.

Suporte, parafusos e cordéis não estão incluídos. Pode obter acessórios adicionais através do seu fornecedor. AVISO

Se uma televisão não for colocada num local suficientemente estável, poderá ser perigosa devido a uma queda. É possível evitar várias lesões, particularmente em crianças, se forem tomadas algumas medidas de precaução simples, tais como :

Utilizar armários ou suportes recomendados pelo fabricante da televisão.

Utilizar apenas mobília capaz de suportar a televisão em segurança.

Certificar-se de que a televisão não está no limite do móvel de suporte.

Não colocar a televisão em móveis altos (por exemplo, armários ou estantes) sem fixar o móvel e a televisão a um suporte adequado.

Não colocar tecido ou outros materiais entre a televisão e o móvel de suporte.

Ensinar às crianças os perigos de subir para a mobília para chegar à televisão ou aos botões de controlo.21 PORTUGUÊSMONTAGEM E PREPARAÇÃOUtilizar o sistema de segurança Kensington (Esta função não está disponível para todos os mode-los.)O conector do sistema de segurança Kensington está localizado na parte posterior da TV. Para mais informações sobre a sua instalação e utilização,consulte o manual fornecido com o sistema de segurança Kensington ou visite http://www.kensington. com. Ligue o cabo do sistema de segurança Kensington entre a TV e uma mesa. Montagem numa parede Fixe cuidadosamente um suporte de montagem na parede opcional na parte de trás da TV e monte o suporte numa parede sólida perpendicular ao chão. Quando montar a TV noutros materiais de construção, consulte pessoal qualificado.A LG recomenda que a montagem na parede seja executada por um profissional qualificado. 10 cm 10 cm 10 cm 10 cm Certifique-se de que utiliza parafusos e suportes para a parede que cumpram a norma VESA. As dimensões padrão dos kits de montagem na parede são descritas na tabela seguinte.Objectos adquiridos em separado (Suporte de montagem na parede)Modelo32LA62**32LN57**42LA62**32LA64**32LA66**42LN57**VESA (A x B)200 x 100 200 x 200Parafuso padrãoM4 M6Número de parafusos Suporte de montagem na parede LSW130BLSW230BModelo47/50/55/60LA62**42/47/50/55LA64** 42/47/50/55LA66**42/47/55LA69**42/47/55/60LA74**47/50/55/60LN57**VESA (A x B)400 x 400Parafuso padrão Número de parafusos Suporte de montagem na parede LSW430B

MONTAGEM E PREPARAÇÃO

Desligue primeiro a alimentação antes de deslocar ou instalar a TV. Caso contrário, pode ocorrer um choque eléctrico.

Se instalar a TV no tecto ou numa parede inclinada, o aparelho poderá cair e provocar ferimentos graves. Utilize um suporte de montagem na parede autorizado pela LG e contacte o representante local ou pessoal qualificado.

Não aperte demasiado os parafusos, pois isso pode danificar a TV e anular a garantia.

Utilize parafusos e suportes de montagem na parede que cumpram a norma VESA. Os danos materiais ou ferimentos causados por uma má utilização ou pelo uso de um acessório inadequado não estão cobertos pela garantia. NOTA

Utilize os parafusos indicados nas especificações para parafusos da norma VESA.

O kit de montagem na parede inclui um manual de instalação e as peças necessárias.

O suporte de montagem na parede é opcional. Pode obter acessórios adicionais através do seu fornecedor local.

O comprimento dos parafusos pode ser diferente consoante o suporte de montagem na parede. Certifique-se de que utiliza parafusos com o comprimento correcto.

Para mais informações, consulte o manual fornecido com o suporte de montagem na parede.

Ao colocar um suporte de montagem de terceiros na TV, introduza os espaçadores interiores para montagem na parede nos orifícios de montagem na parede da TV e mova a sua TV num ângulo vertical. Não utilize os espaçadores para o suporte de montagem na parede da LG. ( Apenas LA64**) Espaçador interior para montagem na parede Manter os cabos arrumados 1 Junte e amarre os cabos com o suporte de cabos e o clipe de gestão de cabos. 2 Fixe rmemente o clipe de gestão de cabos á TV. (Apenas LA62**, LA64**, LA66**, LN571*) Suporte do cabo Gestão de cabos

Apenas LA69**, LA74**) ⨲㘶ᖂ2㏪ⱞ⋾#Ɐᴏ Suporte do cabo Gestão de cabos Junte e amarre os cabos com o Suporte do cabo.

Não desloque a TV agarrando pelo clipe de arrumação dos cabos, pois este pode partir-se, provocar ferimentos e danificar a TV.23

PORTUGUÊSEFECTUAR AS LIGAÇÕES

EFECTUAR AS LIGAÇÕES

Esta secção em EFECTUAR AS LIGAÇÕES utiliza principalmente diagramas correspondentes aos modelos LA64**.Ligue vários dispositivos externos à TV e mude os mo-dos de entrada para seleccionar um dispositivo externo. Para mais informações sobre a ligação de dispositivos externos, consulte o manual fornecido com cada disposi-tivo.Os dispositivos externos disponíveis são: receptores HD, leitores de DVD, videogravadores, sistemas de áudio, dispositivos de armazenamento USB, PC, dispositivos de jogos e outros dispositivos externos. NOTA

A ligação do dispositivo externo pode ser diferente da do modelo.

Ligue dispositivos externos à TV independentemente da ordem da porta da TV.

Se gravar um programa de televisão num gravador de DVD ou num videogravador, não se esqueça de ligar o cabo do de entrada do sinal de TV à TV através do gravador de DVD ou do videogravador. Para mais informações sobre a gravação, consulte o manual fornecido com o dispositivo ligado.

Consulte o manual do equipamento externo sobre instruções de funcionamento.

Se ligar um dispositivo de jogos à TV, utilize o cabo fornecido com o dispositivo de jogos.

No modo PC, poderá ser produzido um ruído associado à resolução, padrão vertical, contraste ou luminosidade. Se se verificar ruído, altere a saída do PC para outra resolução, altere a frequência de actualização para outra frequência ou ajuste a luminosidade e o contraste no menu IMAGEM até a imagem ficar nítida.

No modo PC, algumas definições de resolução podem não funcionar correctamente, dependendo da placa gráfica. Ligação da antena Ligue a TV a uma tomada de antena de parede com um cabo RF (75 Ω). ANTENNA/ CABLE IN NOTA

Utilize um separador de sinal se quiser utilizar mais de 2 TVs.

Se a qualidade de imagem for fraca, instale um amplificador de sinal para melhorar a qualidade de imagem.

Se a qualidade de imagem for fraca mesmo que tenha uma antena ligada, tente orientar a antena para a direcção correcta.

O cabo da antena e o conversor não são fornecidos.

Ligação HDMI Transmite os sinais digitais de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo HDMI, conforme demonstrado na seguinte ilustração.Escolha qualquer porta de entrada HDMI para ligar. Pode utilizar qualquer porta. HDMI /DVI IN

Recomenda-se a utilização da TV com a ligação HDMI para uma melhor qualidade de imagem.

Utilize o mais recente cabo HDMI™ de alta velocidade com função CEC (Customer Electronics Control).

Os cabos HDMI™ de alta velocidade foram testados para executar um sinal HD até 1080p e superior.

Formato de áudio HDMI suportado: Dolby Digital, DTS, PCM (Até 192 KHz, 32KHz/44 1KHz/48KHz/88KHz/96KHz/176KHz/192KHz).ARC (Canal de retorno de áudio) yÉ necessário ligar um dispositivo de áudio externo que suporte SIMPLINK e ARC utilizando a porta HDMI/DVI IN 1 (ARC). yQuando ligado a um cabo HDMI de alta velocida-de, o aparelho de áudio externo que suporta ARC transmite SPDIF óptica sem um cabo de áudio óptico adicional e suporta a função SIMPLINK.(*Não fornecido)DVD/ Blu-Ray / descodificador HD / HD STB / PC Ligação DVI a HDMI Transmite o sinal digital de vídeo de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo DVI-HDMI, conforme demonstrado na seguinte ilustração. Para transmitir um sinal de áudio, ligue um cabo de áudio.Escolha qualquer porta de entrada HDMI para ligar. Pode utilizar qualquer porta. DVI OUT AUDIO OUT /DVI IN L / MONO

Dependendo da placa gráfica, o modo DOS poderá não funcionar se utilizar um cabo HDMI para DVI.

Ao utilizar o cabo HDMI/DVI, apenas a Ligação única é suportada.DVD / Blu-Ray / descodificador HD / PC(*Não fornecido) VERMELHO BRANCO25 PORTUGUÊS

EFECTUAR AS LIGAÇÕES

Ligação composta Transmite sinais analógicos de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo composto, conforme demonstrado na seguinte ilustração.VIDEO MONO

COMPONENT IN AMARELOBRANCOVERMELHOVERMELHOBRANCO(*Não fornecido)DVD / Blu-Ray / descodificador HD / VCR Ligação de componentes Transmite sinais analógicos de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com um cabo de componente, conforme demonstrado na seguinte ilustração.

Se os cabos não forem devidamente instalados, poderão causar uma exibição de imagem a preto e branco ou com cor distorcida. VIDEO AUDIO / AV IN L / MONO VIDEO AUDIO COMPONENT IN DVD / Blu-Ray / descodificador HD VERDE AZUL VERMELHO VERMELHO BRANCO (*Não fornecido)AMARELO26 ENG

PORTUGUÊSEFECTUAR AS LIGAÇÕES

Ligação dos auscultadores Transmite o sinal dos auscultadores da TV para um dispositivo externo. Ligue o dispositivo externo à TV com os auscultadores, conforme demonstradona seguinte ilustração. OUT (*Não fornecido) NOTA yOs itens do menu ÁUDIO ficam inactivos quando liga auscultadores. yQuando altera o MODO AV com auscultadores ligados, a alteração é aplicada ao vídeo, mas não ao áudio. yA saída de áudio digital óptico não está disponível quando liga auscultadores. yImpedância dos auscultadores: 16 Ω ySaída de áudio máx. dos auscultadores: 9 a 15 yTamanho da tomada para auscultadores: 0.35 cm Ligação áudio Pode utilizar um sistema de áudio externo opcional em vez das colunas incorporadas. Ligação de áudio óptica digital Transmite um sinal áudio digital da TV para um dispositivo externo. Ligue o dispositivo externo à TV com o cabo de áudio óptico, conforme demonstrado na seguinte ilustração. OPTICAL AUDIO IN OUT OPTICALDIGITALAUDIO NOTA

Não olhe para a porta de saída óptica. Se olhar para o feixe laser, poderá prejudicar a visão.

O áudio com a função ACP (protecção áudio anti-cópia) poderá bloquear a saída áudio digital.(*Não fornecido)Sistema áudio digital27

PORTUGUÊSEFECTUAR AS LIGAÇÕES

Ligação MHL A Ligação de Alta Definição Móvel (MHL) é uma interface para transmissão de sinais audiovisuais digitais do telemóvel para a televisão.

(MHL) /DVI INCabo passivo MHL(*Não fornecido) Telemóvel

Ligue o telemóvel à porta HDMI/DVI IN 3 (MHL) para visualizar o ecrã do telemóvel na TV.

O cabo passivo MHL é necessário para ligar a TV a um telemóvel.

Funciona apenas no telemóvel compatível com MHL.

É possível utilizar algumas aplicações através do controlo remoto.

Em alguns telemóveis que suportam MHL, é possível controlar com o Comando Magic.

Remova o cabo passivo MHL da TV quando:

a função MHL está desactivada.

o seu dispositivo móvel está totalmente carregado no modo de espera. Ligação USB Ligue um dispositivo de armazenamento USB, como por exemplo uma memória flash USB, uma unidade de disco rígido externa ou um leitor de cartões de memória USB, à TV e aceda ao menu Smart Share para utilizar vários tipos de ficheiros multimédia. USB IN

HDD IN HUB Unidade de disco rígido(*Não fornecido) USB NOTA

Alguns hubs USB poderão não funcionar. Se não for detectado um dispositivo USB ligado através de um hub USB, ligue o dispositivo directamente à porta USB na TV.

Ligue a fonte de alimentação externa se precisar do seu USB.28 ENG PORTUGUÊS CONTROLO REMOTO CONTROLO REMOTO (Dependendo do modelo)As descrições deste manual baseiam-se nos botões do controlo remoto. Leia cuidadosamente este manual e utilize correctamente a TV.Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (1,5 V AAA) fazendo corresponder as extremidades e com a etiqueta no interior do compartimen-to e feche a tampa do compartimento das baterias. Para remover as pilhas, execute as acções de instalação pela ordem inversa. ATENÇÃO

Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto.

Na TV analógica e em alguns países, algumas teclas do controlo remoto podem não funcionar.Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV.(Apenas LA62**, LA64**, LA66**, LA69**, LA74**)

REC TEXT T.OPTSUBTITLE Q.MENU AV MODE BACK SETTINGS INFO (ALIMENTAÇÃO) Liga ou desliga o televisor. (Guia do Utilizador) Mostra o Guia do Utilizador. RATIO Redimensiona uma imagem. INPUT Altera a fonte de entrada. TV/RAD Selecciona os canais de rádio, televisão e programa DTV.Botões numéricos Para introduzir números.LIST Acede à lista de programas gravados.Q.VIEW Regressa ao canal visualizado anteriormente. Ajusta o nível de volume.FAV Acede à lista de canais favoritos.3D Utilizado apenas para ver vídeo 3D.MUTE Silencia todos os sons.

Percorre os programas ou canais guardados. PAGE Desloca-se para o ecrã anterior ou seguinte.INFO Permite visualizar informações acerca do programa actual e ecrã.SMART Acede aos menus Smart Home (Página Inicial Inteligente). MY APPS Mostra a lista de aplicações.Botões de navegação (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções. Selecciona menus ou opções e confirma as introduções do utilizador. BACK Regressa ao nível anterior.GUIDE Mostra o manual do programa.EXIT Apaga as apresentações no ecrã e volta à visualização de TV.Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus. : Vermelho, : Verde, : Amarelo, : Azul)BOTÕES DE TELETEXTO (TEXT, T.OPT) Estes botões são utilizados para o teletexto.SUBTITLE Remarca a legenda preferencial no modo digitalQ. MENU Acede aos menus rápidos.LIVE TV Volta para TV em Directo.Botões de controlo () Controla os menus de conteúdo Premium, Time Machine ou Smart Share ou os dispositivos compatíveis com SIMPLINK (USB, SIMPLINK ou Time Machine

REC Inicia a gravação e apresenta o menu de gravação.SETTINGS Acede aos menus principais ou guarda o que o utilizador introduziu e sai dos menus.AV MODE Selecciona o modo AV Acede aos aparelhos AV ligados com um cabo HDMI através de HDMI-CEC. Abre o menu SIMPLINK.29 PORTUGUÊS CONTROLO REMOTO (Apenas LN57**)

REC TEXT T.OPTSUBTITLE Q.MENU AV MODE BACK INFO SETTINGS (ALIMENTAÇÃO) Liga ou desliga o televisor. (Guia do Utilizador) Mostra o Guia do Utilizador. RATIO Redimensiona uma imagem. INPUT Altera a fonte de entrada. TV/RAD Selecciona os canais de rádio, televisão e programa DTV. Botões numéricos Para introduzir números. LIST Acede à lista de programas gravados. Q.VIEW Regressa ao canal visualizado anteriormente. Ajusta o nível de volume. FAV Acede à lista de canais favoritos. SETTINGS Acede aos menus principais ou guarda o que o utilizador introduziu e sai dos menus. MUTE Silencia todos os sons.

Percorre os programas ou canais guardados. PAGE Desloca-se para o ecrã anterior ou seguinte. INFO Permite visualizar informações acerca do programa actual e ecrã. SMART Acede aos menus Smart Home (Página Inicial Inteligente). MY APPS Mostra a lista de aplicações. Botões de navegação (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções.

Selecciona menus ou opções e confirma as introduções do utilizador. BACK Regressa ao nível anterior. GUIDE Mostra o manual do programa. EXIT Apaga as apresentações no ecrã e volta à visualização de TV. Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus.

: Vermelho, : Verde, : Amarelo, : Azul) BOTÕES DE TELETEXTO (TEXT, T.OPT) Estes botões são utilizados para o teletexto. SUBTITLE Remarca a legenda preferencial no modo digital Q. MENU Acede aos menus rápidos. LIVE TV Volta para TV em Directo. Botões de controlo ( ) Controla os menus de conteúdo Premium, Time Machine

REC Inicia a gravação e apresenta o menu de gravação. AV MODE Selecciona o modo AV Acede aos aparelhos AV ligados com um cabo HDMI através de HDMI-CEC. Abre o menu SIMPLINK.30 ENG PORTUGUÊS

FUNÇÕES DO CONTROLO REMOTO MAGIC

Reconhecimento de voz (Dependendo do modelo)É necessária uma ligação de rede para utilizar a função de reconhecimento de voz.Os resultados do reconhecimento poderão variar consoante as características do utilizador (voz, pronúncia, entoação e velocidade) e do ambiente (ruído e volume da TV).1 Prima o botão Reconhecimento de voz.2 Diga o que pretende quando a janela de voz aparecer no lado esquerdo do ecrã da TV.

O reconhecimento de voz poderá falhar se falar muito depressa ou muito devagar.

Não utilize o Comando Magic a mais de 10 cm do rosto.

FUNÇÕES DO CONTROLO REMOTO MAGIC

Este item não está disponível para todos os modelos.Quando aparecer a mensagem "As pilhas do controlo remoto Magic estão gastas. Substitua as pilhas.", deve substituir as pilhas. Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (AA de 1,5 V) fazendo corresponder as extremidades e com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias. Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV.Para remover as pilhas, execute as acções de instalação pela ordem inversa. ATENÇÃO

Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto.

Na TV analógica e em alguns países, algumas teclas do controlo remoto podem não funcionar.(Apenas LA620*, LA621*, LA64**, LA66**, LA69**, LA74**, LN570*, LN572*) Botões de navegação (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções.SMART Acede aos menus Smart Home (Página Inicial Inteligente) /Q.MENUAcede aos menus rápidos.Acede ao Comando Universal.Roda (OK)Selecciona menus ou opções e confirma as introduções do utilizador.Percorre os canais gravados.Se carregar no botão de navegação ao deslocar o indicador no ecrã, o indicador desaparece e o controlo remoto Magic funciona como um controlo remoto normal.Para apresentar novamente o ponteiro, abane o controlo remoto Magic de um lado para o outro.Indicador (transmissor de RF) (ALIMENTAÇÃO) Liga ou desliga a TV. BACKRegressa ao nível anterior.Ajusta o nível de volume. ꕌPꕍ Percorre os programas ou canais guardados. MUTE Silencia todos os sons. Utilizado para a visualização de vídeo 3D.(Dependendo do modelo) Reconhecimento de voz(Dependendo do modelo)31 PORTUGUÊS

FUNÇÕES DO CONTROLO REMOTO MAGIC

Registar o controlo remoto Magic É necessário emparelhar (registar) o comando remoto Magic com a sua televisão para começar a funcionar.Como registar o controlo remoto Magic BACKHOMEPMY APPS 1 Para registar automaticamente, Ligue a TV e pressione o botão da Roda (OK). Quando o registo estiver completo, aparecerá uma mensagem de registo com sucesso no ecrã.2 Se o registo falhar, desligue e volte a ligar a TV, de seguida pressione o botão da Roda (OK) para completar o registo.Como voltar a registar o controlo remoto MagicBACK SMART1 Mantenha premidos os botões BACK e SMART durante cinco segundos para reiniciar. Então, registe-o seguindo os passos “Como registar o Comando Magic” acima.2 Para registar novamente o Comando Magic, mantenha premido o botão BACK durante cinco segundos, apontando o comando à TV. Quando o registo está concluído, é apresentada uma mensagem de conclusão no ecrã. Como utilizar o controlo remoto Magic 1 Se o indicador desaparecer, mova o controlo remoto ligeiramente para a esquerda ou para a direita. Depois, irá aparecer automaticamente no ecrã.

O indicador desaparece se não tiver sido utilizado durante um determinado período.2 Pode mover o indicador, apontando o Receptor do indicador do controlo remoto para a TV e depois desloque-o para a esquerda, direita, cima ou baixo.

Se o indicador não funcionar correctamente, não utilize o con-trolo remoto durante 10 segun-dos e depois utilize-o novamen- te.

Se carregar no botão Roda(OK) no controlo remoto Magic, aparece o seguinte ecrã. Mostra informações sobre o programa e ecrã actuais. Pode seleccionar o Menu Mais. Mais Informações 11-1 Breve teste de informações

Precauções a ter em conta a usar o comando Magic remote yUtilize o controlo remoto à distância máxima de comunicação (10 m, 32.8 ft).Usando o comando a uma distância superior à recomendada ou com objectos a obstruir poderá causar falha de comunicação. yPode ocorrer uma falha de comunicação caso existam dispositivos por perto, como micro-ondas ou dispositivos com comunicação sem fios que usem a banda 2.4 GHz. yNão deixe cair a pilha nem a sujeite a impactos extremos que possam inclusive danificar o comando. yTenha cuidado para não acertar com o comando em mobília ou em pessoas ao usar o comando Magic Remote. yO fabricante e instalador não pode prestar serviço relacionadas à segurança humana já que dispositivos sem fios têm possibilidade de interferência de ondas elétricas. yÉ recomendável colocar um Ponto de acesso (PA) a uma distância superior a 1 m da TV. Se estiver colocado a menos de 1 m, o comando Magic Remote poderá não funcionar como expectável.32 ENG PORTUGUÊS

O Guia do Utilizador permite um acesso mais fácil às informações detalhadas da TV.1 Prima o botão SMART para aceder ao menu Smart Home (Página Inicial Inteligente). 2 Seleccione Manual do Utilizador e carregue no botão Roda(OK).

Também pode carregar em (Manual do Utilizador) no controlo remoto para aceder ao Guia do Utilizador.Para utilizar dispositivo de entradaPara denir opções de bloqueio do televisorPara denir o paísPara denir a legendaPara denir o controlo remoto MagicPara denir o idiomaPara denir opções de horaManual do UtilizadorOPÇÃODenições CANALDenições IMAGEM, SOMFunção LG SMARTFunção AvançadaInformações

Apresenta o programa em exibição actual ou o ecrã da fonte de entrada. Permite seleccionar a categoria que pretende. Permite seleccionar o item que pretende.Pode utilizar

para alternar entre as páginas. Permite procurar a descrição da função pretendi-da no índice. Fornece informação detalhada sobre as funções da LG Smart TV quando está ligada à Internet. (Poderá não estar disponível, dependendo do país/idioma.)OPÇÃO > Para ajustar O idioma SMART Definições OPÇÃO Idioma Selecciona o Idioma do Menu (Language) e o Idioma de áudio apresentados no ecrã. Idioma do Menu Idioma de áudio Selecciona um idioma para o texto do ecrã. [Apenas no modo Digital] Quando estiver a ver uma transmissão digital com vários idiomas de áudio, pode seleccionar o idioma pretendido. Idioma das legendas [Apenas no modo Digital] Utilize a função Legendas quando forem transmitidos dois ou mais idiomas das legendas. ✎ Se os dados das legendas num idioma seleccionado não forem transmitidos, será reproduzida a legenda do idioma predenido. Iniciar Fechar

Mostra a descrição do menu seleccionado. Pode utilizar

para alternar entre as páginas. Permite aceder ao menu seleccionado directa-mente a partir do Guia do Utilizador.33 PORTUGUÊSMANUTENÇÃO / RESOLUÇÃO DE PROBLEMAS MANUTENÇÃO Limpar a TV Limpe regularmente a TV para manter o melhor desempenho e prolongar a vida útil do aparelho. ATENÇÃO

Não se esqueça de primeiro desligar a alimentação, e desligar o cabo de alimentação da tomada eléctrica e todos os outros cabos.

Quando a TV ficar sem supervisão ou não for utilizada durante um longo período de tempo, desligue o cabo de alimentação da tomada eléctrica para evitar possíveis danos devidos a relâmpagos ou picos de corrente. Ecrã, estrutura, caixa e suporte

Para remover o pó ou sujidade ligeira, limpe a superfície com um pano seco, limpo e macio.

Para remover a sujidade maior, limpe a superfície com um pano macio humedecido com água limpa ou um detergente suave diluído. Em seguida, limpe de imediato com um pano seco. ATENÇÃO

Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.

Não pressione, esfregue nem arranhe a superfície do ecrã com as unhas ou algum objecto afiado, pois pode provocar riscos no ecrã e distorções na imagem.

Não utilize produtos químicos, pois podem danificar o produto.

Não pulverize líquidos na superfície. A entrada de água na TV poderá resultar em incêndios, choques eléctricos ou avarias. Cabo de alimentação Remova regularmente a acumulação de pó ou sujidade no cabo de alimentação.

RESOLUÇÃO DE PROBLEMAS

Problema SoluçãoNão é possível controlar a TV com o controlo remoto.

Verifique o sensor do controlo remoto no aparelho e tente novamente.

Verifique se há algum obstáculo entre o aparelho e o controlo remoto.

Verifique se as pilhas ainda estão boas e correctamente instaladas ( com , com ).Não é apresentada nenhuma imagem e não é ouvido nenhum som.

Verifique se o produto está ligado.

Verifique se o cabo de alimentação está ligado a uma tomada eléctrica.

Verifique se há algum problema com a tomada eléctrica, ligando outros dispositivos a esta.A TV desliga-se repentinamente.

Verifique as definições do controlo de alimentação. A alimentação pode ter sido interrompida.

Verifique se a função Auto sleep está activada na definição Hora.

Se a TV estiver ligada sem sinal, esta desliga-se automaticamente após 15 minutos de inactividade.Ao ligar ao PC (HDMI DVI), é apresentada a mensagem “Sem sinal” ou “Formato inválido”.

Reinicie o PC com a TV ligada.34 ENG PORTUGUÊS ESPECIFICAÇÕES ESPECIFICaçõES (Apenas LA620*, LA621*, LA64**, LA66**, LA69**, LA74**, LN570*, LN572*) Especificação do módulo LAN sem fios (TWFM-B006D) Padrão IEEE802.11a/b/g/n Intervalo de frequência 2400 a 2483,5 MHz 5150 a 5250 MHz 5725 a 5850 MHz (Para países fora da União Europeia) Potência de saída (máx.) 802.11a: 11 dBm 802.11b: 14 dBm 802.11g: 10,5 dBm 802.11n - 2,4GHz: 11 dBm 802.11n - 5GHz: 12,5 dBm Especificação do módulo Bluetooth (BM-LDS401) Padrão Bluetooth Version 3,0 Frequency Range 2400 ~ 2483,5 MHz Potência de saída (máx.) 10 dBm ou inferior

Como o canal de banda utilizado pelo país pode ser diferente, o utilizador não pode alterar nem ajustar a frequência de funcionamento e este produto está configurado para a tabela de frequências regionais. (Apenas LA623*, LN571*) Especificação do módulo LAN sem fios (TWFM-B006D) Padrão IEEE802.11a/b/g/n Intervalo de frequência 2400 a 2483,5 MHz 5150 a 5250 MHz 5725 a 5850 MHz (Para países fora da União Europeia) Potência de saída (máx.) 802.11a: 11 dBm 802.11b: 14 dBm 802.11g: 10,5 dBm 802.11n - 2,4GHz: 11 dBm 802.11n - 5GHz: 12,5 dBm

Como o canal de banda utilizado pelo país pode ser diferente, o utilizador não pode alterar nem ajustar a frequência de funcionamento e este produto está configurado para a tabela de frequências regionais.35 PORTUGUÊS ESPECIFICAÇÕES As especificações do produto acima indicadas podem ser alteradas sem aviso prévio devido à actualização das funções do produto. No que respeita à fonte de alimentação e ao consumo de energia, consulte a etiqueta mostrada no produto. mODElOS 32la62** 42la62** 47la62** 32LA6200-TA 32LA6210-TD 32LA6230-TB 32LA620T-TA 32LA620Y-TA 32LA621Y-TD 32LA623T-TB 32LA623Y-TB 42LA6200-TA 42LA6210-TD 42LA6230-TB 42LA620T-TA 42LA620Y-TA 42LA621Y-TD 42LA623T-TB 42LA623Y-TB 47LA6200-TA 47LA6210-TD 47LA6230-TB 47LA620T-TA 47LA620Y-TA 47LA621Y-TD 47LA623T-TB 47LA623Y-TB Dimensões (L x A x P) Incluindo suporte (mm) 733,0 x 499,0 x 242,0 964,0 x 631,0 x 294,0 1076,0 x 695,0 x 327,0 Excluindo suporte (mm) 733,0 x 444,0 x 78,0 964,0 x 573,0 x 78,0 1076,0

BG : VHF/UHF 1 a 69, CATV 01 a 47 I : VHF/UHF 1 a 69, CATV 01 a 47 DK : VHF/UHF 1 a 69, CATV 01 a 47 M : VHF/UHF 2 a 78, CATV 01 a 71 Impedância de antena externa 75 Ω 75 Ω40 ENG PORTUGUÊS ESPECIFICAÇÕES Informações de ligação à porta de componentes Portas de componentes na TV Y P

Y B-Y R-Y Y Cb Cr Y Pb Pr Sinal Componentes 480i/576i O 480p/576p O 720p/1080i O 1080p O (Apenas 50 Hz / 60 Hz) Modo suportado HDMI/DVI-DTV Resolução Frequência horizontal (kHz) Frequência vertical (Hz) 640x480 31.469

O vídeo, cuja entrada de acordo com o conteúdo de multimédia abaixo, é reproduzido automaticamente no ecrã 3D. Modo 3D suportado automaticamente Input (Entrada) Sinal Frequência horizontal (kHz) Frequência vertical (Hz) Formato de vídeo 3D reproduzível HDMI 640 X 480 31,469 / 31,5 59,94 / 60 Superior e Inferior, Lado a Lado (metade), Lado a Lado (completo) 62,938 / 63 Frame Packing, Line Alternative 480p 31,469 / 31,5 Superior e Inferior, Lado a Lado (metade), Lado a Lado (completo) 62,938 / 63 Frame Packing, Line Alternative 576p 31,25

1360X768 47,71 1920X1080 67,5 2D para 3D, Lado a lado (Metade), Superior e inferior, Xadrez, Sequência de frames, Linha intercalada, Coluna intercalada Outros - - 2D para 3D, Lado a lado (Metade), Superior e inferior HDMI-DTV 480P 31,5 60 2D para 3D, Lado a lado (Metade), Superior e inferior, Xadrez, Sequência de frames, Linha intercalada, Coluna intercalada 576P 31,25 50 720p 37,5 50

2D para 3D, Lado a lado (Metade), Superior e inferior, Xadrez, Linha intercalada, Coluna intercalada 28,12 25 33,75 30 56,25 50 2D para 3D, Lado a lado (Metade), Superior e inferior, Xadrez, Sequência de frames, Linha intercalada, Coluna intercalada 67,5 60 USB ,DLNA (Filme) Abaixo de 704 x 480

2D para 3D, Lado a lado (Metade), Superior e inferior Acima de 704 x 480 progressiva - 50 / 60 2D para 3D, Lado a lado (Metade), Superior e inferior, Xadrez, Sequência de frames, Linha intercalada, Coluna intercalada Acima de 704 x 480 progressiva - others 2D para 3D, Lado a lado (Metade), Superior e inferior, Xadrez, Linha intercalada, Coluna intercalada USB, DLNA (Fotografia) Abaixo de 320x240

2D para 3D, Lado a lado (Metade), Superior e inferior Miracast/Widi 1024X768p - 30 / 60 2D para 3D, Lado a lado (Metade), Superior e inferior 1280x720p - 30 / 60 1920X1080p - 30 / 60 Outros - - 2D para 3D43 PORTUGUÊS LICENÇAS / NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO / CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLO EXTERNO lICENçaS As licenças suportadas podem ser diferentes consoante o modelo. Para mais informações sobre as licenças, visite www. lg.com. Fabricado sob licença da Dolby Laboratories. ““Dolby” e o símbolo DD são marcas comerciais da Dolby Laboratories. Os termos HDMI e High-Definition Multimedia Interface, e o Logo HDMI são marcas ou marcas registradas da HDMI Licensing LLC nos Estados Unidos e em outros países. ACERCA DE VÍDEO DIVX: DivX® é um formato de vídeo digital criado pela DivX, LLC, uma subsidiária da Rovi Corporation. Este é um dispositivo DivX Certified® oficial que reproduz vídeo DivX. Visite divx.com para mais informações e ferramentas de software para converter os seus ficheiros para vídeo DivX. ACERCA DE DIVX VIDEO-ON-DEMAND: este dispositivo DivX Certified® tem de estar regista- do para reproduzir filmes DivX Video-on-Demand (VOD) adquiridos. Para obter o seu código de registo, localize a secção DivX VOD no menu de configuração do dispositivo. Aceda a vod.divx. com para obter mais informações sobre como concluir o seu registo. “DivX Certified® para reproduzir vídeo DivX® em HD até 1080p, incluindo conteúdo premium.” “DivX®, DivX Certified® e os logótipos associados são marcas comerciais da Rovi Corporation ou das suas subsidiárias e são utilizados sob licença”. “Abrangidas por uma ou mais das seguintes patentes dos E.U.A.:” 7,295,673; 7,460,668; 7,515,710; 7,519,274” Fabricado sob licença ao abrigo das patentes norte-americanas n.º: 5.956.674; 5.974.380;

6.487.535 e outras patentes norte-americanas e mundiais em vigor e pendentes. DTS, o

Símbolo e DTS e o Símbolo em conjunto são marcas comerciais registadas, enquanto DTS 2.0+Digital Out é uma marca registada da DTS, Inc. O produto inclui software. © DTS, Inc. Todos os direitos reservados NOTaS SOBRE SOFTWaRE DE CÓDIGO aBERTO Para obter o código fonte incluído neste produto ao abrigo da GPL, LGPL, MPL e outras licenças de código aberto visite http://opensource.lge.com . Além do código fonte, pode transferir todas as condições da licença referidas, renúncias de garantia e avisos de direitos de autor. A LG Electronics também irá fornecer-lhe um código aberto em CD-ROM por um valor que cobre as despesas de dis- tribuição, como os custos do suporte, envio e processamento, mediante pedido por e-mail para opensource@lge.com. Esta oferta é válida por 3 (três) anos a partir da data de aquisição do produto. CONFIGURaçãO DO DISPOSITIVO DE CONTROlO EXTERNO Para obter informações sobre a configuração do dispositivo de comando externo, visite www.lg.comGrave o número do modelo e número de série do TV. Verifique a etiqueta na parte posterior da unidade e sempre que necessitar de um serviço de assistência informe estes dados ao seu fornecedor. MODELO Nº de Série Para qualquer Sugestão, Opinião ou Reclamação, Por Favor Ligue 800 54 nos EAU 0800 54 54 54 na África do Sul 080 100 54 54 em Marrocos 19960 no Egipto Em outros países, por favor contacte o nosso revendedor local ou aceda a http://www.lg.comءﺍﺭﻵﺍ ﻭﺃ ﺕﺎﺣﺍﺮﺘﻗﻻﺍ ﻢﻳﺪﻘﺘﻟ ﻝﺎﺼﺗﻻﺍ ﻰﺟﺮﻳ ،ﻯﻭﺎﻜﺸﻟﺍ ﻭﺃ ﺓﺪﺤﺘﻤﻟﺍ ﺔﻴﺑﺮﻌﻟﺍ ﺕﺍﺭﺎﻣﻹﺍ ﻲﻓ ٨٠٠ ٥٤ ﻢﻗﺮﻟﺍ ﻰﻠﻋ ﺎﻴﻘﻳﺮﻓﺃ ﺏﻮﻨﺟ ﻲﻓ ٠٨٠٠ ٥٤ ٥٤ ٥٤ ﺏﺮﻐﻤﻟﺍ ﻲﻓ ٠٨٠ ١٠٠ ٥٤ ٥٤ ﺮﺼﻣ ﻲﻓ ١٩٩٦٠ ﻝﺎﺼﺗﻻﺍ ﻰﺟﺮﻳ ،ﻯﺮﺧﻷﺍ ﻥﺍﺪﻠﺒﻟﺍ ﻲﻓ ﻊﻗﻮﻤﻟﺍ ﺓﺭﺎﻳﺯ ﻭﺃ ﻲﻠﺤﻤﻟﺍ ﻞﻴﻛﻮﻟﺎﺑ http://www.lg.com ﻦﻣ ﻲﻔﻠﺨﻟﺍ ءﺰﺠﻟﺎﺑ ﻲﻠﺴﻠﺴﺘﻟﺍ ﻪﻤﻗﺭﻭ ﻥﻮﻳﺰﻔﻠﺘﻟﺍ ﺯﺍﺮﻃ ﻢﺳﺍ ﺪﺟﻮﻳ
