MANUAL DE UTILIZADOR EEBP 6260.0 Küppersbusch

3172653-000 KUPPERBUSCH:- 3/4/13 11:00 Página 1213 PORTUGUÉS 0 Desconexão do forno Convencional Usado em bolos e tartes nos quais o calor recebido deve ser uniforme para que adquiram uma textura esponjosa. Convencional com Turbina Adequado para assados e pastelaria. O venti- lador reparte de forma uniforme o calor no interior do forno. Grill Gratina e assa superficialmente. Permite alou- rar a camada exterior sem afectar o interior do alimento. Indicado para pedaços planos como filetes, costelas, peixe, tostas. MaxiGrill Permite gratinar superfícies maiores que com o Grill, bem como gratinar com maior potência, alourando assim o alimento de forma mais rápi- da. MaxiGrill com Turbina Permite assar de modo uniforme ao mesmo tempo que aloura superficialmente. Ideal para churrascos. Especial para pedaços com gran- de volume como aves, caça,... Recomenda-se colocar a porção de carne sobre a grelha do forno com a bandeja por baixo, para recolher os mo-lhos ou gorduras. Atenção Durante o uso da função Grill, MaxiGrill ou MaxiGrill com Turbina deve-se manter a porta fechada. Turbo A turbina distribui o calor que provém de uma resistência situada na parte traseira do forno. Pela uniformidade da temperatura que se pro- duz, permite cozinhar em 2 alturas ao mesmo tempo. Resistência inferior com Turbo Especial para cozinhar pizzas, empadas e pastéis ou bolos recheados de fruta. Resistência Inferior Calor somente na parte inferior. Apropriado para aquecer pratos ou levantar massas de confeitaria e semelhantes. Descongelação Esta função é apropriada para a descongela- ção leve de alimentos. En especial alimentos sem aquecer, por exemplo, cremes, natas, pastas, tartes, biscoitos, frutas... Função Pirólise Permite realizar um ciclo de limpeza por piróli- se, onde se produz um processo de oxidação e carbonização de gorduras acumuladas durante a elaboração, através das temperatu- ras que são atingidas no interior do forno. Durante o ciclo de limpeza a iluminação inte- rior do forno permanecerá desligada. Nota A lâmpada permanece acesa em qualquer fun- ção de cozinhado, excepto na função Pirólise. Funções do Forno 3172653-000 KUPPERBUSCH:- 3/4/13 11:00 Página 1314 Atenção O seu relógio electrónico incorpora tecnologia Touch-Control. Para manejá-lo é suficiente tocar nos símbolos do vidro com o seu dedo. A sensibilidade do touch-control adapta-se continuamente às condições ambientais. Ao ligar o forno à rede tenha a precaução para que a superfície do vidro da parte da frente dos comandos esteja limpa e livre de qual- quer obstáculo. Se ao tocar o vidro com o dedo, o relógio não responder correctamente então é necessário desligar o forno da rede eléctrica e após um instante voltar a ligá-lo. Desta forma os sen- sores ajustar-se-ão automaticamente e reagi- rão novamente ao tocar com o dedo. Colocação de Hora no Relógio Electrónico Ao ligar o forno, observará que no relógio apa- rece a piscar a indicação 12:00 e iluminar-se- ão os símbolos e . Tocando no vidro nos símbolos ou acertará o relógio; seguidamente escutará 2 beep seguidos como confirmação da hora escolhida. Se desejar modificar a hora, deve tocar ao mesmo tempo nos símbolos e até que pisque a hora actual no ecrã. Posteriormente tocando no vidro nos símbolos ou poderá modificar a hora. Finalmente escutará 2 beep seguidos como confirmação da altera- ção realizada. Funcionamento Manual Após acertar a hora do relógio, o seu forno está pronto para cozinhar. Premindo e rodan- do os comandos do forno, seleccione uma temperatura e uma função de cozinhar. Para apagar o forno, coloque os comandos na posição 0, a seguir prema os comandos e estes ficarão ocultos. Sinalização do pré-aquecimento (não válido para modo função pirólise): Para qualquer função de cozinhado e durante o primeiro aquecimento do forno (pré-aqueci- mento), no display do relógio verá de forma consecutiva as seguintes indicações: Atingida a temperatura seleccionada por si para o seu cozinhado, irá ouvir 5 beeps segui- dos a indicar que o pré-aquecimento concluiu. Funções do Relógio Electrónico Avisador: Gera um sinal sonoro no final do tempo, para isso não é necessário que o forno esteja a cozinhar. Duração do Cozinhado: Permite cozinhar durante um tempo seleccionado, a seguir o forno apagar-se-á de forma automática. Hora de Finalização do Cozinhado: Permite cozinhar até uma hora estabelecida, a seguir o forno apagar-se-á de forma automática. Duração e Finalização do Cozinhado: Permite programar a duração e a hora de finalização do cozinhado. Com esta função o forno colo- car-se-á em marcha de forma automática na hora necessária para cozinhar durante o tempo seleccionado (Duração) e finalizando de forma automática na hora que lhe tenha- mos indicado (Fim do Cozinhado). Uso do Forno 3172653-000 KUPPERBUSCH:- 3/4/13 11:00 Página 1415 PORTUGUÉS Função Segurança Crianças. Esta função blo- queia o forno, evitando a manipulação por parte de crianças pequenas. Programação do Avisador 1 Toque na superfície do vidro no símbolo , o qual piscará. No ecrã verá a indicação 0:00 e os símbolos e iluminar-se-ão. 2 Tocando nos símbolos ou , seleccio- ne o tempo após o qual deseja que o reló- gio avise. 3 Posteriormente soarão 2 beep seguidos, o símbolo piscará y mostrar-se-á no ecrã o tempo restante até que o relógio avise. 4 Passado o tempo programado, soará um sinal sonoro. 5 Toque em qualquer símbolo para deter o sinal sonoro, nesse momento o símbolo apagar-se-á. Em qualquer momento pode modificar o tempo seleccionado, tocando no símbolo e a seguir nos símbolos ou , os quais iluminar-se-ão. A seguir escutará 2 beep seguidos como confirmação da alteração. Programação da Duração do Cozinhado 1 Toque na superfície do vidro no símbolo , o qual piscará. No ecrã verá a indicação 0:00 e os símbolos e iluminar-se-ão. 2 Tocando nos símbolos ou , seleccio- ne a duração do cozinhado. 3 Posteriormente soarão 2 beep seguidos, o símbolo piscará y mostrar-se-á no ecrã o tempo restante até que o forno desligue automáticamente. 4 Seleccione uma função e uma temperatura de cozinhado. 5 Passada a duração do cozinhado, o forno desligar-se-á, e soará um sinal sonoro. 6 Toque qualquer símbolo para deter o sinal sonoro, acendendo-se o forno novamente. 7 Coloque os comandos na posição 0 para apagar o forno. Em qualquer momento pode modificar o tempo seleccionado, tocando no símbolo e a seguir nos símbolos ou , os quais iluminar-se-ão. A seguir escutará 2 beep seguidos como confirmação da alteração. Programação da Hora de Finalização do Cozinhado 1 Toque na superfície do vidro no símbolo , o qual piscará. No ecrã verá a hora actual e os símbolos e iluminar-se-ão. 2 Tocando nos símbolos ou , seleccio- ne a hora de finalização do cozinhado. 3 Posteriormente soarão 2 beep seguidos, mostrar-se-á a hora actual e o símbolo permanecerá iluminado, indicando que o forno apagar-se-á de forma automática. 4 Seleccione uma função e uma temperatura de cozinhado. 5 Alcançada a hora seleccionada, o forno des- ligar-se-á, soará um sinal sonoro e o símbo- lo piscará. 6 Toque qualquer símbolo para deter o sinal sonoro, acendendo-se o forno novamente. 7 Coloque os comandos na posição 0 para apagar o forno. 3172653-000 KUPPERBUSCH:- 3/4/13 11:00 Página 1516 Em qualquer momento pode visualizar a hora de finalização do cozinhado tocando no sím- bolo . Nesse momento pode modificar a hora selecionada tocando os símbolos ou , os quais estão iluminados. A seguir escu- tará 2 beep seguidos como confirmação da alteração. Pode utilizar esta função mesmo que já esteja a cozinhar com o seu forno. Para isso siga as instruções indicadas salvo a do número 4. Programação da Duração e Finalização do Cozinhado 1 Toque na superfície do vidro no símbolo , o qual piscará. No ecrã verá a indicação 0:00 e os símbolos e iluminar-se-ão. 2 Tocando nos símbolos ou , selec- cione a duração do cozinhado. 3 Posteriormente soarão 2 beep seguidos, o símbolo piscará y mostrar-se-á no ecrã o tempo restante até que o forno desligue automáticamente. 4 Toque na superfície do vidro no símbolo , o qual piscará. No ecrã verá a hora actual e os símbolos e iluminar-se-ão. 5 Tocando nos símbolos ou , selec- cione a hora de finalização do cozinhado. 6 Posteriormente soarão 2 beep seguidos, mostrar-se-á a hora actual e o símbolo iluminar-se-á. 7 Seleccione uma função e uma temperatura de cozinhado. 8 O forno permanecerá desligado, ficando iluminados os símbolos e . O seu forno está programado. 9 Quando se alcance a hora do início do cozinhado, o forno colocar-se-á em marcha e realizar-se-á o cozinhado durante o tempo seleccionado. O símbolo piscará. 10 Alcançada a hora de finalização que se tenha programado, o forno desligar-se-á, soará um sinal sonoro e os símbolos e piscarão. 11 Pressione qualquer tecla para deter o sinal sonoro, acendendo-se o forno novamente. 12 Coloque os comandos na posição 0 para apagar o forno. Durante o cozinhado pode modificar o tempo de programação do seu relógio. Para isso, toque nos símbolos e e a seguir toque nos símbolos ou para modificar o tempo. Função segurança crianças Para activar a função, toque ao mesmo tempo nos símbolos , e , a seguir escutará 1 beep prolongado e verá movendo-se um ponto iluminado no ecrã do relógio. O relógio está bloqueado. Se activa a função segurança crianças com o forno apagado (comando selector de funções em 0) evitará que o seu forno se coloque em marcha. Se activar esta segurança com qual- quer função de cozinhado, apenas bloqueará a manipulação do relógio electrónico. Para desactivar a função, toque ao mesmo tempo nos símbolos , e , a seguir escutará 1 beep prolongado. 3172653-000 KUPPERBUSCH:- 3/4/13 11:00 Página 1617 PORTUGUÉS PROGRAMAÇÃO E MANUSEAMENTO DA FUNÇÃO PIRÓLISE Siga as seguintes instruções para realizar um ciclo de limpeza pirolítica: 1 IMPORTANTE: Retire todos os acessórios (prateleiras, grelhas, suportes laterais para a colocação das prateleiras, guias telescópicas) do interior do forno. 2 Gire o comando selector de funções de cozinhado, para a posição Pirólise . 3 A seguir, pulse a tecla do relógio, observando a palavra PIRO no ecrã. 4 Após uns segundos, no ecrã do relógio electrónico verá a indicação P2 (programa 2 da função pirólise). 5 Nesse instante pode-se modificar o pro- grama de pirólise para P1, P2 ou P3 pul- sando as teclas ou , onde: P1: Programa mínimo. Duração 1 hora P2: Programa standard. Duração 1 hora e 30 minutos P3: Programa máximo. Duração 2 horas 6 Decorridos vários segundos ou pulsando a tecla podem-se ouvir 2 beep segui-dos como confirmação da programação escolhida. 7 Após breves instantes, no ecrã do relógio verá o tempo restante para que o progra- ma seleccionado conclua e o símbolo iluminado. O piloto ficará iluminado e a porta do forno já não se pode abrir, ini- ciando-se o aquecimento. IMPORTANTE: Uma vez chegado a este ponto, o forno encontra-se programado e a realizar ciclo de limpeza pirolítica. Durante a realização deste ciclo, não poderá seleccionar nenhuma das funções do relógio do forno, salvo a fun- ção segurança de crianças. Também não tente abrir a porta do forno dado que poderia inter- romper o processo de limpeza. 8 Quando conclua o ciclo de limpeza pirolíti- ca, ouvirá um sinal sonoro, o símbolo piscará e verá a hora actual no ecrã do relógio. 9 Pulse qualquer tecla do relógio para deter o sinal sonoro. 10 Coloque em posição 0 o comando selector de funções de cozinhado. 11 O processo de aquecimento do forno con- cluiu, no entanto, o forno está excessiva- mente quente e não pode ser utilizado. Até que o forno não arrefeça observará que o motor de refrigeração continua a funcionar, o piloto permanece iluminado e o sím- bolo pisca no ecrã do relógio. IMPORTANTE Devido às altas temperaturas do interior do forno, o processo de arrefecimento pode demorar até 2 horas. 12 Após a luz piloto se apagar, decorrido algum tempo, poderá abrir a porta do forno. Atenção Em caso de corte de fornecimento eléctrico, apagar-se-á toda a programação do seu reló- gio electrónico e aparecerá a piscar a indica- ção 12:00 no relógio. Deverá acertar a hora e programá-lo de novo. 3172653-000 KUPPERBUSCH:- 3/4/13 11:00 Página 1718 CANCELAMENTO DO CICLO DE LIMPEZA PIROLÍTICA A pirólise é uma função automática e, assim, apenas pode ser accionada mediante a pro- gramação do relógio. Para cancelar um ciclo de limpeza é necessário desprogramar o forno, seguindo estas instruções: 1 Coloque na posição 0 o comando selector de funções e espere 1 minuto. 2 Desbloqueie a porta do forno. 1 Coloque na posição 0 o comando selector de funções e espere 1 minuto. O forno dei- xará de aquecer. 2 Desbloqueie a porta do forno. Para cance- lar a programação do ciclo de limpeza é imprescindível que a porta do forno se encontre desbloqueada. Para isto deve ter em conta: a) Desbloqueio da porta decorridos 45 minutos do ciclo de limpeza. Se o forno esteve a funcionar mais de 45 minutos, o desbloqueio da porta produzir-se-á de forma automática uma vez que tenha arrefecido até à temperatura de segu- rança. Então o piloto desliga-se. b) Desbloqueio da porta nos primeiros 45 minutos do ciclo de limpeza (a baixa temperatura). Decorreram menos de 45 minutos do ciclo de limpeza, deve proceder ao desbloqueio manual da porta. As instruções são: 1 Gire o comando selector de funções para a posição . 2 Espere aproximadamente 1 minuto. 3 Gire o comando selector de funções para a posição 0. 4 Aproximadamente 1 minuto mais tarde o piloto desliga-se e já pode abrir a porta do forno. IMPORTANTE Para desbloquear a porta (piloto aceso), o selector de funções deve estar em posição 0. Se não realizou a instrução 10 então coloque o selector de funções em posição 0 e espere uns minutos até que a porta fique desbloqueada e o piloto desligado. 13 Abra a porta do forno e passe um pano húmido pelo interior da cavidade, retirando a cinza obtida durante o ciclo de limpeza. Em zonas de difícil acesso do interior do forno será necessário limpar com algum esfregão de fibra não metálica. 14 Una vez limpo o interior do forno, não se esqueça de instalar novamente os supor- tes e os seus acessórios. 15 O forno já está preparado para um novo cozinhado. IMPORTANTE: se detecta alguma incidência na programação e manuseamento desta fun- ção consulte a secção “Incidências no Manuseamento da Função Pirólise”. 3172653-000 KUPPERBUSCH:- 3/4/13 11:00 Página 1819 PORTUGUÉS INCIDÊNCIAS NO MANUSEAMENTO DA FUNÇÃO PIROLÍTICA

INCIDÊNCIA CAUSA SOLUÇÃO

Os meus acessórios e suportes fixação prateleiras estão danificados. Não foram retirados quando realizou o processo de limpeza pirolítica. É preciso substituí-los por outros novos e retirá-los em posteriores ciclos de limpeza. A cor do esmalte sofreu variações ou apareceram nódoas. A composição química de alguns alimentos pode gerar estas mudanças no esmalte. É um processo normal que não danifica as propriedades do esmalte. A porta do forno está bloqueada, o piloto está aceso mas o forno não aquece. Girou o comando selector de funções para a posição e já não realizou nenhuma operação adicional. Desligue o forno e siga as instruções para desbloquear a porta nos primeiros 45 minutos, a baixa temperatura. A seguir, seleccione a função pirólise seguindo todas as instruções de forma correcta. Girei o comando selector de funções para a posição , pulsei a tecla PIRO , no ecrã vejo a indicação P1, P2 ou P3 mas o piloto não se acen- de e o forno não aquece. A porta do forno está mal fechada, portanto o forno não pode bloquear a porta. Revise a porta e assegure-se de que está bem fechada. Girei o comando selector de funções para a posição , pulsei a tecla , no ecrã vejo a indicação P1, P2 ou P3 mas o piloto não se ilumina e o forno não aquece. O interruptor de porta não funcionou apesar da porta estar bem fechada. Ligue, se faz favor, para o Serviço de Assistência Técnica dado que existe uma falha do interruptor de porta. 3172653-000 KUPPERBUSCH:- 3/4/13 11:00 Página 1920

INCIDÊNCIA CAUSA SOLUÇÃO

Programei a função Pirólise, o forno funciona correctamente mas o piloto não se ilumina. O piloto não funciona correctamente. Ligue, se faz favor, para o Serviço de Assistência Técnica. O programa de pirólise concluiu e o forno está frio, no entanto, a porta está bloqueada e o símbolo pisca. Não colocou em posição 0 o comando selector de funções quando concluiu o programa de pirólise.

1. Coloque em posição 0 o

comando selector de funções e espere 1 minuto.

2. Gire o comando selector de

funções para a posição e espere 1 minuto.

3. Volte a colocar na posição

0 comando selector de funções e espere que o piloto se desligue. Coloquei em posição 0 o comando selector de funções e a porta continua bloqueada. O forno não arrefeceu até atingir a temperatura de segurança. Espere que a temperatura desça e a luz piloto se apague. Coloquei em posição 0 o comando selector de funções, o forno está frio e a porta continua bloqueada. Não seguiu de forma correcta as instruções dadas para o cancelamento.

1. Coloque em posição 0 o

comando selector de funções e espere 1 minuto.

2. Gire o comando selector de

funções para a posição e espere 1 minuto.

3. Volte a colocar em posição

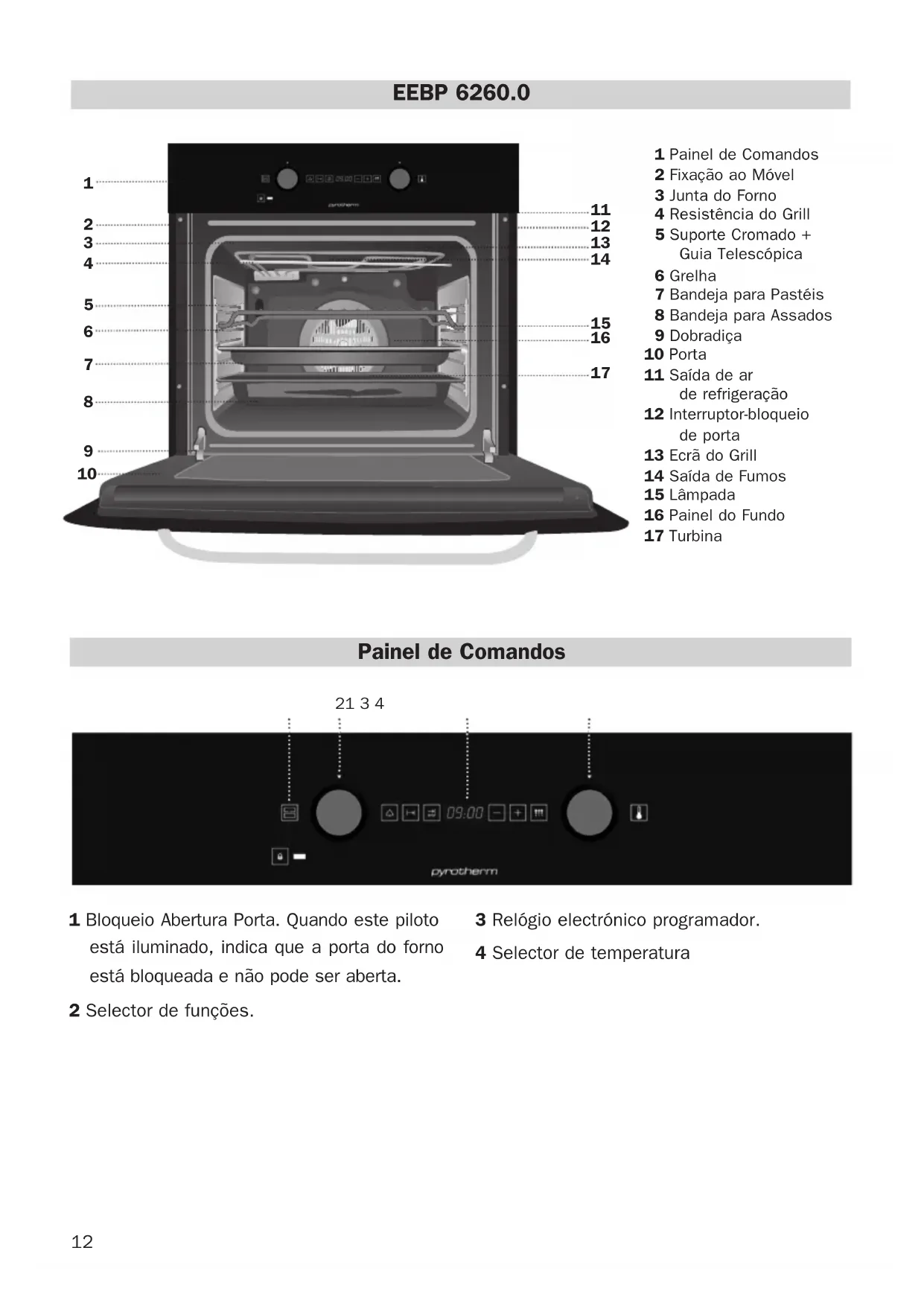

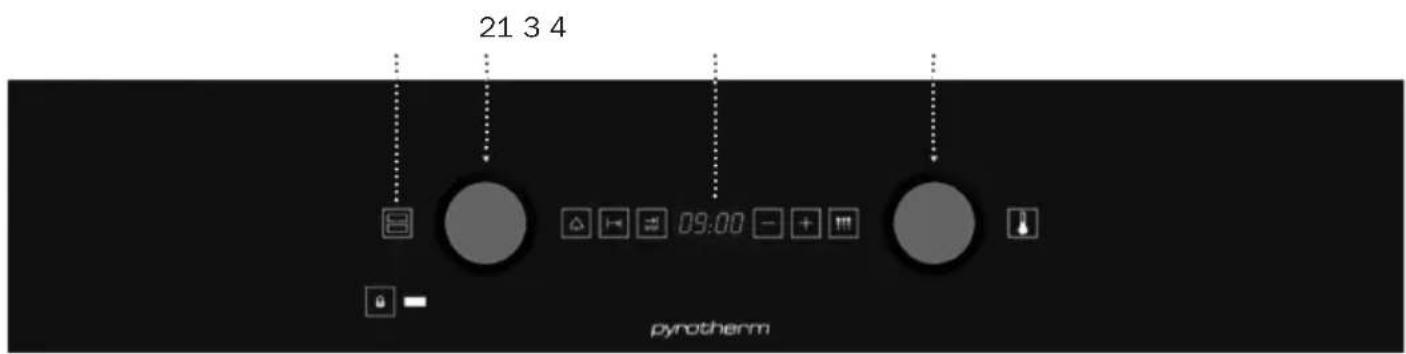

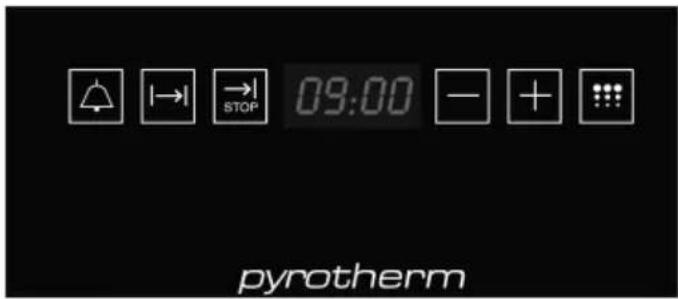

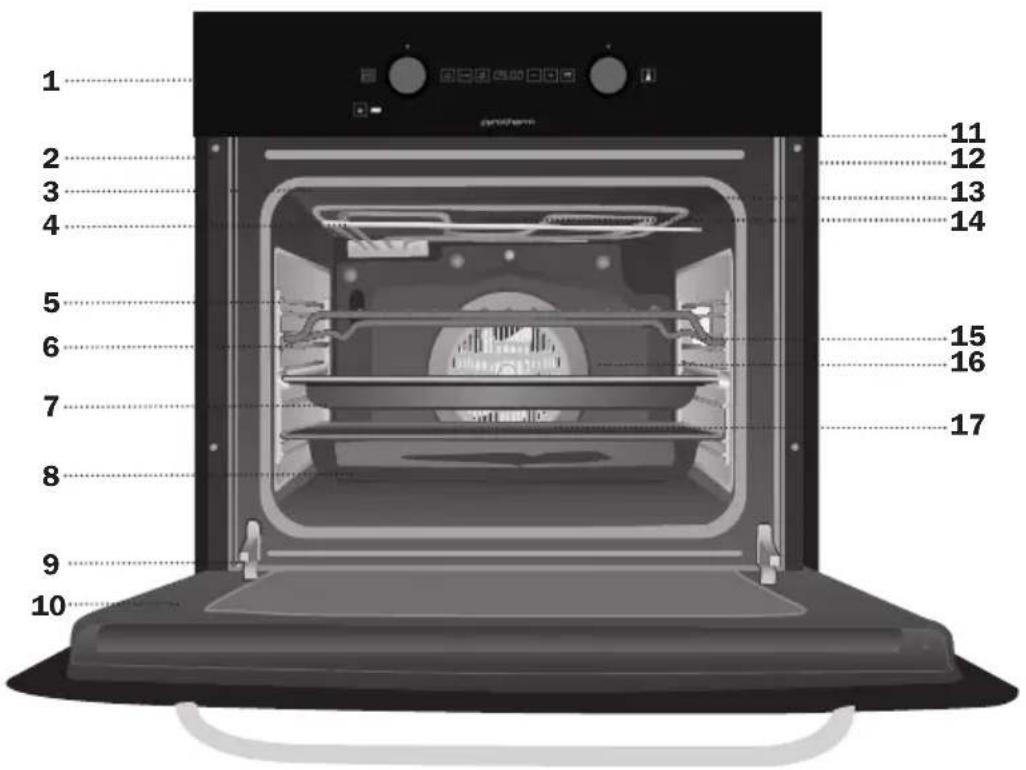

0 o comando selector de funções e espere que o piloto se desligue. Coloquei na posição 0 o comando selector de funções e a porta está desbloqueada, no entanto, o símbolo permanece iluminado e vê-se no ecrã o tempo restante do ciclo de limpeza. Não seguiu de forma correcta as instruções dadas para o cancelamento. Siga as instruções de cancelamento de Programação Pirólise do relógio. 3172653-000 KUPPERBUSCH:- 3/4/13 11:00 Página 2021 ENGLISH CONTROL PANEL 1 Door lock. When this pilot light is on, it indi- cates that the oven door is locked and can- not be opened. 2 Function selector. 3 Electronic clock. 4 Temperature selector. EEBP 6260.0 1 Control Panel 2 Fixing to Unit 3 Oven Seal 4 Grill element 5 Chrome Support + Telescopic Guide 6 Grid 7 Cake Tray 8 Roasting Tray 9 Hinge 10 Door 11 Air cooling outlet 12 Door switch-lock 13 Grill Screen 14 Smoke Outlet 15 Light 16 Rear Panel 17 Fan
