Tipo de produto	Lava-louças profissional para coletividades
Modelo	AGB 657/WP
Marca	Whirlpool
Categoria	Eletrodoméstico profissional
Peso líquido	66 kg
Alimentação elétrica	400V/3+N~ 50Hz ou 230V/1~ 50Hz
Potência máx. absorvida	5,1 - 6,6 kW
Potência resistência caldeira	4,5 - 6 kW
Potência resistência cuba	2 kW
Potência bomba de lavagem	0,6 kW
Pressão água de alimentação	200 - 400 kPa (2-4 bars)
Temperatura água de alimentação	50 - 60 °C
Consumo de água por ciclo de enxágue	2,4 litros
Capacidade da caldeira	7 litros
Capacidade da cuba	14,5 litros
Duração dos ciclos padrão (alimentação água a 50°C)	120 ou 180 segundos (conforme ciclo)
Nível sonoro	66 dB(A)
Grau de proteção	IPX4
Tipo de cabo de alimentação	H05VV-F
Dureza água de alimentação recomendada	7 - 12 °dF
Capacidade do cesto (pratos)	12 pratos fundos ou 18 pratos rasos
Produtos de lavagem utilizados	Detergente e líquido de enxágue para lava-louças industrial
Funções principais	Ciclos curto e médio, regeneração amaciador (se equipado), evacuação bomba
Manutenção	Limpeza diária dos filtros, controle periódico dos aspersores
Segurança	Parada automática na abertura da porta, proteção IPX4
Reparabilidade	Peças de reposição disponíveis, desmontagem dos aspersores, filtros removíveis

Perguntas frequentes - AGB 657/WP - INSTRUCTION FOR USE WHIRLPOOL

Que tipos de produtos de lavagem utilizar?

Utilize exclusivamente produtos de lavagem e enxágue para lava-louças industriais. Não utilize produtos de lavagem manuais.

Como iniciar o lava-louças pela primeira vez?

Ligue o interruptor de parede, abra a porta, insira o transbordo, feche a porta, pressione o botão liga/desliga. O enchimento da caldeira e da cuba é feito automaticamente. Quando a luz indicadora da caldeira acender, selecione o ciclo e pressione o botão de ciclo para iniciar.

O que fazer se o programa de lavagem não iniciar?

Aguarde que a luz indicadora da caldeira acenda, indicando que o enchimento está concluído. Se o problema persistir, verifique a alimentação elétrica.

Como limpar os filtros?

Faça uma evacuação parcial da cuba, retire os filtros levantando-os, limpe-os sob água corrente e recoloque-os no lugar. Evite objetos pontiagudos ou cortantes.

Por que os copos ficam manchados após a lavagem?

Isso pode ser devido a um produto de enxágue inadequado ou a uma dureza da água superior a 12 °dF. Verifique o compartimento de enxágue e entre em contato com o serviço pós-venda se o problema persistir.

Como realizar o ciclo de regeneração do amaciador?

Abra a porta, remova o transbordo para esvaziar a cuba, recoloque o transbordo e feche a porta. Pressione a tecla S (regeneração): o ciclo dura 20 minutos. Em seguida, esvazie a água de regeneração.

Qual é a pressão da água de alimentação necessária?

A pressão dinâmica deve estar entre 2 e 4 bars (200-400 kPa). Se for superior, instale um redutor de pressão.

Como drenar completamente o lava-louças no final do dia?

Para os modelos com bomba de evacuação: desligue o aparelho, abra a porta, remova o transbordo, pressione o botão da bomba até a drenagem completa. Recoloque o transbordo, feche a porta.

Pode-se utilizar produtos de lavagem diferentes?

Não, não misture produtos de lavagem diferentes, pois isso danificaria o dispositivo de dosagem. Use apenas um tipo de detergente adequado.

Como adicionar sal regenerante para o amaciador?

Certifique-se de que a cuba está vazia e desconecte o aparelho. Retire o cesto, desrosqueie a tampa do reservatório de sal (capacidade 1 kg), despeje o sal usando o funil fornecido. Limpe os resíduos e enrosque a tampa novamente.

MANUAL DE UTILIZADOR AGB 657/WP - INSTRUCTION FOR USE WHIRLPOOL

3 INSTALAÇÃO E POSICIONAMENTO

INSTALAÇÃO E POSICIONAMENTO

6.1 Antes da lavagem

1 Advertências para a segurança e para o uso 2 Características técnicas 3 Instalação e posicionamento 4 Instruções para o instalador 5 Antes da entrada em funcionamento 6 Instruções para os modelos mecânicos 7 Manutenção e limpeza (utente) 8 Problemas e anomalias (utente)

Agradecemos-lhe por ter escolhido o nosso produto.

Aconselhamos a leitura atenta de todas as instruções contidas no manual para conhecer as condições mais idóneas para uma correta utilização da máquina de lavar loiça.

INSTRUÇÕES TÉCNICAS:

Estão destinadas ao pessoal qualificado que deve efetuar a instalação, a entrada em funcionamento, o controle e eventuais intervenções de assistência.

INSTRUÇÕES PARA O UTENTE:

Indicam os conselhos para o uso, a descrição dos comandos e as corretas operações de limpeza e manutenção da máquina de lavar loiça.

1 ADVERTÊNCIAS PARA A SEGURANÇA E O USO

ESTE MANUAL CONSTITUI PARTE INTEGRANTE DA MÁQUINA DE LAVAR LOIÇA; DEVE SER CONSERVADO SEMPRE ÍNTEGRO JUNTAMENTE COM A MÁQUINA.

O POSICIONAMENTO, AS LIGAÇÕES, A ENTRADA EM FUNCIONAMENTO, A ELIMINAÇÃO DOS INCONVENIENTES E A SUBSTITUIÇÃO DO CABO DE ALIMENTAÇÃO DEVEM SER EFETUADAS POR PESSOAL QUALIFICADO.

A MÁQUINA DE LAVAR LOIÇA FOI DESTINADA EXCLUSIVAMENTE PARA O USO PROFISSIONAL E DEVE SER UTILIZADA POR PESSOAL HABILITADO. ESTÁ PREDISPOSTA PARA A LAVAGEM DE LOIÇA (PRATOS, TAÇAS, CHÁVENAS, TABULEIROS, TALHERES) E SIMILARES NOS SETORES GASTRONÓMICOS E NO RAMO DA RESTAURAÇÃO COLETIVA, E ESTÁ EM CONFORMIDADE COM AS NORMAS INTERNACIONAIS DE SEGURANÇA ELÉTRICA E MECÂNICA (CEI-EN-IEC 60335-2-58/61770) E DE COMPATIBILIDADE ELETROMAGNÉTICA (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

O CONSTRUTOR DECLINA QUALQUER RESPONSABILIDADE POR DANOS A PESSOAS OU A COISAS CAUSADOS PELA INOBSERVÂNCIA DAS INSTRUÇÕES PRESENTES NO MANUAL, PELO USO INCORRETO, PELA ALTERAÇÃO MESMO DE UMA SÓ PARTE DA MÁQUINA E DO USO DE PEÇAS DE REPOSIÇÃO NÃO ORIGINAIS.

É OBRIGATÓRIA A LIGAÇÃO À TERRA EM CONFORMIDADE COM AS MODALIDADES PREVISTAS PELAS NORMAS DE SEGURANÇA DA INSTALAÇÃO ELÉTRICA.

ESTA MÁQUINA ESTÁ MARCADA EM CONFORMIDADE COM AS DIRETIVAS EUROPEIAS 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE). ASSEGURE-SE QUE ESTE PRODUTO SEJA ELIMINADO DE MODO CORRETO. O UTENTE CONTRIBUI PARA PREVENIR AS POTENCIAIS CONSEQUÊNCIAS NEGATIVAS PARA O AMBIENTE E PARA A SAÚDE.

O SÍMBOLO NO PRODUTO OU NA DOCUMENTAÇÃO DE ACOMPANHAMENTO INDICA QUE ESTE PRODUTO NÃO DEVE SER TRATADO COMO RESÍDUO DOMÉSTICO, MAS DEVE SER ENTREGUE NUM PONTO DE RECOLHA ADEQUADO PARA A RECICLAGEM DE APARELHOS ELETRÔNICOS. INUTILIZE A MÁQUINA SEGUINDO AS NORMAS LOCAIS PARA A ELIMINAÇÃO DE RESÍDUOS. PARA MAIS INFORMAÇÕES SOBRE O TRATAMENTO, RECUPERAÇÃO E RECICLAGEM DESTE PRODUTO, CONTACTE O ESCRITÓRIO LOCAL COMPETENTE, O SERVIÇO DE RECOLHA DE RESÍDUOS DOMÉSTICOS OU O ESTABELECIMENTO COMERCIAL ONDE FOI COMPRADA A MÁQUINA.

NÃO INTRODUZIR SOLVENTES COMO ÁLCOOL OU TEREBINTINA QUE PODEM PROVOCAR UMA EXPLOSÃO. NÃO INTRODUZIR LOIÇA SUJA DE CINZAS, CERA, VERNIZES.

NÃO UTILIZAR JAMAIS A MÁQUINA DE LAVAR LOIÇA COMO ESCADA, SUPORTE OU SUSTENTÁCULO PARA PESSOAS OU ANIMAIS.

APOIAR-SE OU SENTAR-SE NA PORTA ABERTA DA MÁQUINA DE LAVAR LOIÇA PODE CAUSAR O REVIRAMENTO, COM CONSEQUENTE PERIGO PARA AS PESSOAS. NÃO DEIXAR A PORTA DA MÁQUINA DE LAVAR LOIÇA ABERTA PORQUE PODE FAZER TROPEÇAR ALGUÉM.

NÃO BEBER ÁGUA RESIDUAL EVENTUALMENTE PRESENTE NA LOIÇA OU NA MÁQUINA DE LAVAR LOIÇA NO FINAL DO PROGRAMA DE LAVAGEM.

A MÁQUINA NÃO DEVE SER UTILIZADA POR MENORES E POR PESSOAS COM UMA REDUZIDA CAPACIDADE FÍSICA, SENSORIAL OU MENTAL, COM FALTA DE EXPERIÊNCIA OU DE CONHECIMENTO. A UTILIZAÇÃO DA MÁQUINA É CONSENTIDA A ESTAS PESSOAS SOMENTE COM A SUPERVISÃO DE UMA PESSOA RESPONSÁVEL PELA SUA SEGURANÇA.

2 CARACTERÍSTICAS TÉCNICAS

		ADN408-ADN409	AGB648-AGB649- AGB650-AGB651- AGB652-AGB653- AGB654-AGB655- AGB656	AGB657-AGB658- AGB661-AGB662- AGB663-AGB653- AGB654
Tensão de alimentação	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N 230V/1
Frequência	Hz	50	50	50
Potência Tmax. absorvida	kW	4,9	4,9	5,1 - 6,6
Potência resistência esquentador	kW	4,5	4,5	4,5 - 6
Potência resistência tanque	kW	2,5	2,5	2
Potência bomba lavagem	kW	0,4	0,4	0,6
Pressãoágua alimentação	kPa	200-400	200-400	200-400
Temperaturaágua alimentação	°C	50 - 60	50 - 60	50 - 60
Temperaturaágua alimentação versões "A" (amaciador incorporeal)	°C	15 - 30	15 - 30	15 - 30
Durezaágua alimentação	°dF	7 - 12	7 - 12	7 - 12
Consumoágua para ciclo de passagem porágua	I	2,4	2,4	2,4
Capacidade esquentador	I	7	7	7
Capacidade tanque	I	26	26	14,5
Duração ciclos standard com alimentaçãoágua a 50°C	s	120	120/180	120/180
Nível ruído	dB(A)	66	66	66
Grau de proteção	IPX	4	4	4
Peso liquido	kg	64	64	66
Tipo de cabo de alimentação	▲HAR▲	H05VV-F	H05VV-F	H05VV-F

3 INSTALAÇÃO E POSICIONAMENTO

INSTALAÇÃO E POSICIONAMENTO

Levar a máquina de lavar loiça para o local de instalação, remover a embalagem, verificar a integridade da mesma e dos seus componentes. No caso de danos, estes devem ser notificados por escrito ao transporte. Os elementos de embalagem (sacos de plástico, poliestireno expansivo, pregos, etc.) não devem ser deixados ao alcance de crianças ou de animais domésticos, porque são potenciais fontes de perigo.

Todos os materiais realizados para a embalagem são compatíveis com o ambiente. Os resíduos devem ser conservados sem perigo, ou ser desmantelados num apropriado centro de destruição de resíduos.

Os componentes em material plástico sujeitos a eventual desmantelamento com reciclagem são marcados da mesma forma:

PE polietileno: pode encontrar-se no exterior, saco de instruções, sacos de proteção.

PS poliestireno expansível: angulares de proteção, cobertura embalagem..

Os componentes em madeira e cartão podem ser destruídos respeitando as normas em vigor.

Ao inutilizar o produto, evitar o despejo no ambiente; o desmantelamento deve efetuar-se respeitando as normas em vigor. Todas as peças metálicas são de aço inoxidável e desmontáveis.

As peças em plástico estão marcadas com o símbolo do relativo material.

POSICIONAMENTO:

Atenção: a instalação interna e os locais onde são instaladas as máquinas por comunidades devem responder às normas em vigor.

O construtor declina qualquer responsabilidade por danos diretos ou indiretos a pessoas ou a coisas derivantes da não observância das ditas normativas.

Antes de instalar, verificar se nas proximidades não existem ou estejam adequadamente protegidos, objetos e materiais que poderão ser danificados pelo vapor da água ou por salpicos de soluções de lavagem.

Nivelar a máquina (com a ajuda de um nível de bolha de ar) nos quatro pés regulados de modo a garantir a estabilidade; qualquer outra solução deve ser aprovada pelo construtor.

4 INSTRUÇÕES PARA O INSTALADOR

LIGAÇÃO HIDRÁULICA E DESCARGA:

Os tubos hidráulicos e o cabo de alimentação elétrica saem da zona posterior. Ligar o tubo de alimentação hídrica a uma tomada com boca roscada 3/4 gás.

Para a ligação à rede hídrica, utilizar somente tubos novos; tubos velhos ou usados não devem ser reutilizados.

A pressão dinâmica de alimentação deve ser compreendida entre 2 e 4 bar; se for superior, é necessário instalar um redutor de pressão.

É indispensável instalar uma torneira geral na tubagem de chegada de água de alimentação; a torneira deve ser acessível à instalação terminada, não instalar a torneira atrás da máquina.

A duração dos ciclos declarada refere-se a alimentação com água quente a 50°C.

No caso de alimentação com água fria, a duração pode variar em relação à temperatura da água de entrada, sendo a máquina de lavar loiça equipada com passagem por água a temperatura e pressão constantes.

DESCARGA:

Cada máquina de lavar loiça já está equipada com tubo de ligação à descarga; este deve ser previsto para o pavimento, com tubo sifão.

Atenção: assegurar-se que os tubos de alimentação e descarga não estejam dobrados, obstruídos ou esmagados antes da instalação.

4.1 Ligação elétrica

A ligação elétrica da máquina de lavar loiça e da eventual aparelhagem suplementar deve ser efetuada por pessoal autorizado e qualificado, com respeito pelas normas em vigor; observar também as disposições específicas de ligação.

A potência total instalada está listada na placa de dados técnicos da máquina.

Juntamente com a máquina não devem ser protegidos outros aparelhos.

O utente deve providenciar a instalação, conforme as normas em vigor, de um interruptor geral na linha de alimentação elétrica e de um interruptor diferencial compatível com as características da máquina.

Tais interruptores devem ser instalados perto da máquina, devem ser facilmente acessíveis antes da instalação e garantir a desligação completa da rede elétrica em condições de categoria de sobretensão III.

Atenção!!!

A máquina não tem tensão somente quando o interruptor geral estiver desativado.

• Ligar o aparelho ao sistema equipotencial de uso. O borne para a ligação está posto na zona posterior inferior da máquina.
• O condutor de proteção (PE) é de cor amarelo-verde, o condutor neutro (N) é de cor azul e os condutores de fase (L1, L2, L3) são de cor preto, cinza e castanho.

5 ANTES DA ENTRADA EM FUNCIONAMENTO (Instalador)

PRIMEIRA ENTRADA EM FUNCIONAMENTO

O sistema elétrico de proteção deve ser sujeito a um teste funcional antes da entrada em funcionamento. A instalação deve ser efectuada e/ou verificada pelo revendedor autorizado que se ocupa da primeira entrada em funcionamento e das instruções relativas ao funcionamento da máquina de lavar loiça.

PREPARAÇÃO PARA O USO

Importante:

O doseador abrilhantante está sempre presente, o doseador detergente somente para alguns modelos.

Se também os doseadores estiverem presentes, posicionar os recipientes externos de detergente e abrilhantante e inserir-lhes os respectivos tubos de imersão postos por trás da máquina.

Tubo vermelho: detergente; tubo transparente: abrilhantante.

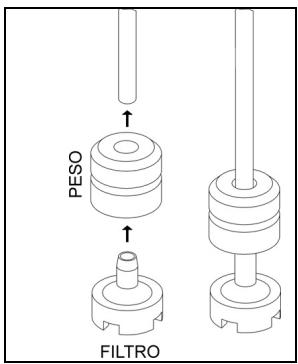

Antes de introduzir os tubos nos recipientes, aplicar nas extremidades o peso (necessário para fazer a imersão no fundo do recipiente) e o FILTRO conforme indicado na figura.

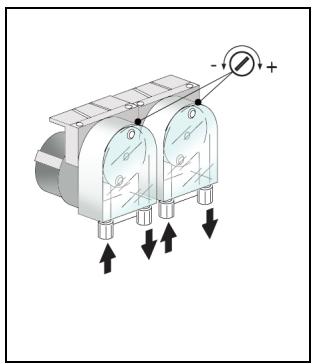

Para a regulação, usar os parafusos de regulação indicados na figura; recomenda-se fazer efectuar a regulação ao pessoal da sociedade fornecedora dos produtos de detergentes.

Se o doseador detergente não foi pré-montado, é possível instalá-lo sucessivamente pedindo o KIT relativo.

Em alternativa, é possível adaptar um doseador externo efectuando a ligação elétrica com um cabo 2 × 0,5 mm tipo H05 RN-F, inserido através da passagem indicada no esquema CARACTERÍSTICAS TÉCNICAS e ligado conforme o esquema elétrico em dotação com a máquina de lavar loiça.

O doseador deve ser 230 V / 50 Hz com potência máxima absorvida de 15 W. Ligar ao doseador detergente externo é a máquina que atrai através do tubo vermelho supracitado.

6 INSTRUÇÕES PARA O UTENTE

AGB 648/WP- AGB 650/DP- AGB 650/WP- AGB 654/DP- AGB 654/WP- AGB 656/WP- AGB 657/WP- AGS 653/WP- AGB 661/DP- AGB 661/WP- AGB 663/WP
AGB 649/WP- AGB 651/DP- AGB 651/WP- AGB 655/DP- AGB 658/WP- AGS 654/WP- AGB 662/DP- AGB 662/WP
AGB 653/DP- AGB 653/WP
AGB 652/DP- AGB 652/WP
ADN408
ADN409

①	Símbolo botão on/off	○	Lâmpadas de sinalização funções
+	Símbolo botão ciclo lavagem	○	Símbolo botão bomba descarga
S	Símbolo botão regeneração	○	Símbolo lâmpada de sinalização esquentador passagem por água
①	Simbolo ciclo breve	○	Simbolo ciclo medio

6.1 Antes da lavagem

Use unicamente detergentes e abrilhantadores para máquinas de lavar louça industriais.

Não utilize detergentes previstos para a lavagem à mão.

Aconselhamos a utilização de produtos especificamente estudados para esta máquina de lavar louça.

Durante o abastecimento dos depósitos preste atenção a não trocar os produtos, o que pode provocar maus funcionamentos e danos à máquina de lavar louça.

Não misture detergentes diversos, o dispositivo doseador pode-se danificar. Os detergentes para máquinas industriais podem provocar graves irritações. Respeite atentamente as instruções do produtor de detergente descritas na embalagem.

Abra a torneira de rede da água (utilização)	Verifique:		Active o interruptor geral (utilização), no visor, aparece "OFF".
	O;nível de deterrente e abrilhantasador nas embalagens	A posicao correcta dos filtros, a rotação dos braços, a ausência de corpos estranhos na区内aquina de lavar louça.

(*) A duração dos ciclos acima indicada refere-se à ligação trifásica, com alimentação com água quente a 50° C. Em caso de alimentação com água fria, a duração dos ciclos pode variar em relação à temperatura da água em entrada.

6.2 Carregamento da louça

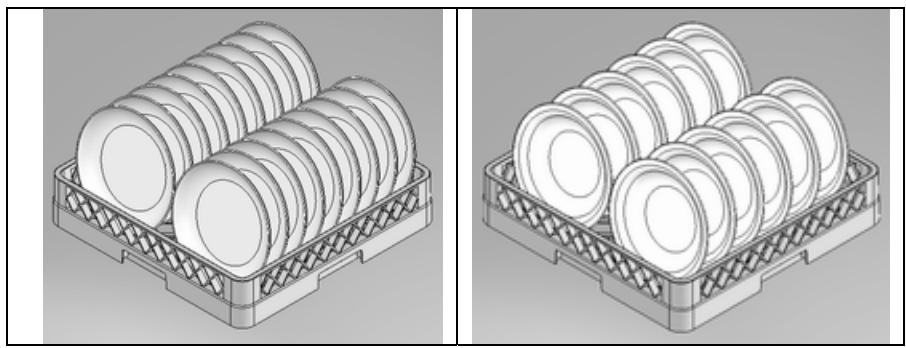

Pratos

O cesto pode conter 12 pratos fundos ou 18 pratos planos. Retire os resíduos sólidos dos pratos (ossos, cascas, caroços, etc.); deixe previamente de molho em água fria os pratos com resíduos secos de queijo, ovo... etc.

Copos

Posicione os copos virados para baixo.

Talheres

Utilize o cesto/s apropriados. Disponha os talheres ao contrário, de preferência com a pega virada para baixo, tomando atenção a não se ferir com as pontas dos garfos e as lâminas das facas.

6.3 Primeira utilização diária (tanque e esquentador vazios) modelos mecânicos

O pail visualizo no manual e a grafica poderão做不到es não presentes na vossa máquina.	Acçôe o que sucede
	Açãoar o interruptor de parede, fazer a porta insertir o tubo ladrão, fechar a porta:Pressionar o botão on/off ①, a lâmpada de sinalização acende-se, correçamento de água no esqueçador e no tanque. Aoregarar o esqueçador e o tacque a lâmpada de sinalização esqueçador acende-se.
	Carregar o cesto
	Selecione o programa desejado:Ciclo breve oCiclo medio
	Esperar que a lâmpada de sinalização esqueçador se apague. Para ligar o ciclo de lavagem pressionar o botão ciclo
	Ciclo em coisa, a lâmpada de sinalização ciclo acende-se. Se fazer a porta durante o ciclo o programa pára, quando é fechada novamente o programa zera-se; para ligar novamente pressionar o botão do ciclo
	Quando o programa termina a lâmpada de sinalização ciclo apaga-se e acender-se-a lâmpada de sinalização esqueçador.
	Descarregar o cesto

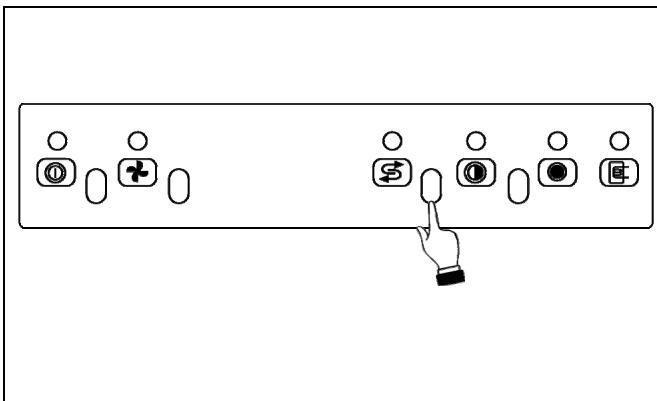

6.4 Passagem por água fria manual (somente para os modelos providos)

Com a boia desligada, abrir a porta e retirar o tubo ladrão para esvaziar o tanque; uma vez esvaziado o tanque, pôr novamente o tubo ladrão e fechar a porta. Pressionar o botão S: a lâmpada de sinalização acende-se e o ciclo de regeneração parte. Após 20 minutos, o ciclo de regeneração termina e a boia mantém-se desligada. Abrir a porta, verificar que a água de regeneração esteja no tanque, retirar o tubo ladrão para esvaziar o tanque; uma vez esvaziado o tanque, pôr novamente o tubo ladrão e fechar a porta. Desligar o interruptor geral de parede.

Durante a execução do ciclo de regeneração não é possível efetuar qualquer operação; deve ser efetuada com o tanque vazio.

Efetuar o reabastecimento de sal quando não existe água no tanque para fazer com que a água da lavagem entre no dispositivo amaciador de água; extrair sempre a ficha de alimentação da tomada de rede antes de efetuar a operação. Recordar-se de pôr novamente a ficha de alimentação na tomada após ter efetuado a operação.

Atenção: usar somente sal especial, não utilizar sal alimentar.

O reservatório de sal tem uma capacidade de cerca de 1 kg de sal em grão.

O reservatório está no fundo do tanque. Após ter extraído o cesto, desapertar a tampa e verter o sal utilizando um funil em dotação. Antes de apertar novamente a tampa, remover os eventuais resíduos de sal nas proximidades da abertura.

Desligar a boia pressionando o botão on/off. Abrir a porta e retirar o tubo ladrão, mantendo

pressionado o botão bomba de descarga até ao completo esvaziamento do tanque.

Para tornar a boia novamente operativa, portanto é necessário pôr novamente o tubo ladrão no tanque, fechar a porta e pressionar o botão on/off

ou, no caso de fim de serviço, desligar o interruptor geral da parede.

Descarga total no fim do dia (modelos sem a bomba de descarga)

Desligar a boia pressionando o botão on/off

① Abrir a porta e retirar o tubo ladrão, e esperar o completo esvaziamento do tanque. Pôr novamente o tubo ladrão e fechar a porta. Desligar o interruptor geral da parede.

Não desligar a máquina com água no tanque; efetuar sempre a descarga. No fim do serviço, após ter efetuado a descarga final e a eventual regeneração, desligar a máquina pressionando o interruptor

on/off, desligar o interruptor da parede e fechar a torneira de intercepção da água. Não deixar a máquina inativa acesa e inutilizada por períodos de tempo mais ou menos longos.

7 MANUTENÇÃO E LIMPEZA

Embora não seja necessária uma manutenção programada específica, recomendamos que a máquina de lavar loiça seja verificada por um técnico especializado uma vez por ano.

N.B.: Danos intencionais ou resultantes de descuido, negligência, não observância das prescrições, instruções e normas, ou de ligações erradas, não são da responsabilidade do construtor.

7.1 Limpeza diária

Recomenda-se, em caso de utilização particularmente intensa, efetuar a cada 30-40 ciclos a limpeza do interior, mantendo a máquina em condições operacionais; para isso, efetuar a "descarga parcial do tanque".

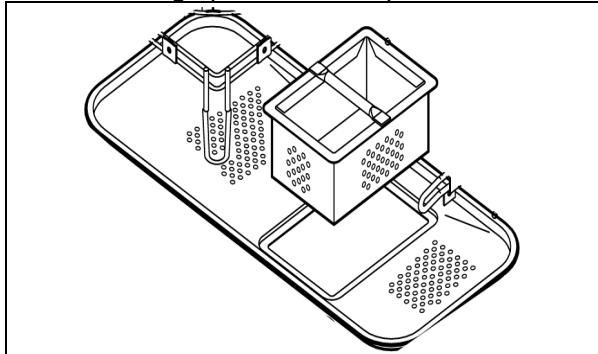

Remover os filtros (basta levantá-los do seu alojamento, conforme indicado na figura), tendo cuidado para que os resíduos pesados não caiam no fundo por baixo dos filtros; limpá-los dos resíduos e enxaguá-los abundantemente, inserindo-os novamente corretamente; não utilizar objetos pontiagudos ou cortantes.

Limpar eventuais incrustações de calcário para evitar acumulações.

• Limpar com cuidado e frequência as superfícies com um pano húmido; usar detergentes neutros, não abrasivos, que não contenham substâncias à base de cloro, produtos que corroem e danificam o aço inoxidável.

Não utilizar os produtos listados nem para limpar o pavimento por baixo da máquina ou nas proximidades, para evitar que o vapor ou gotas possam causar danos às superfícies em aço.

7.2 Controlos periódicos

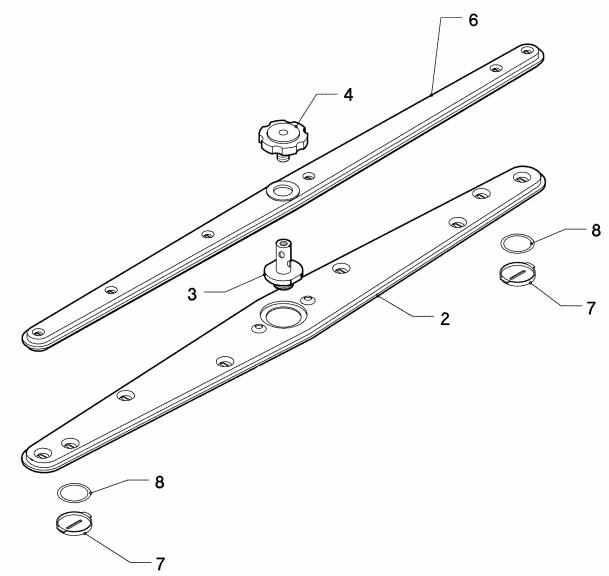

Desmontar os aspersores (inferior e superior 2-4), desapertando o parafuso central (4); desapertar a tampa das extremidades dos aspersores de lavagem (7).

Limpar os orifícios e os injetores sob um jato de água corrente limpa; não usar ferramentas que possam causar danos. Montar novamente os aspersores com cuidado.

Limpar externamente a máquina com um pano húmido e sabão neutro, enxaguando e secando atentamente.

7.3 Paragem prolongada

Se se previr a não utilização da máquina por um período de tempo muito longo, é necessário efetuar o esvaziamento do dispositivo de fornecimento de detergente e abrilhantador para evitar cristalizações e danos nas bombas: Retirar os tubos de imersão dos recipientes do detergente e abrilhantador e mergulhá-los num recipiente que contenha água limpa, efetuar alguns ciclos de lavagem, efetuar a descarga completa.

Finalmente desligar o interruptor geral, fechar a torneira de entrada de água, os tubos de imersão do detergente e abrilhantante devem ser novamente inseridos nos recipientes no momento da entrada em funcionamento, prestando atenção para não inverter os encaixes (tubo vermelho = detergente; tubo transparente = abrilhantante).

Não deixar a boina inativa acesa por períodos de tempo mais ou menos longos.

8 PROBLEMAS ANOMALIAS (UTENTE)

PROBLEMA	POSSÍVEL CAUSA	POSSÍVEL SOLUÇÃO
A LUX DE SINALIZAZão DE LINHA Não SE ACENDE	Falta tensão de rede	Verificar ligações à rede elétrica.
O PROGRAMA DE LAVAGEM Não ARRANCA	O enchimento da boaina não terminou.	Esperar que a lâmpada de sinalização esqueçador seendale.
OS RESULTADOS DE LAVAGEM Não SÃO SATISFATORIOS	Orifícos dos aspersores de lavagem entupidos ou incrustados	Desmontar e limpar os aspersores (10.2 Controles periodicos)
	Detergente ou abrilhantarmente insufficiente ou não adequado	VerIFICAR o tipo e quantidade de deterrente.
	Pratos /copos mal posiconados	Dispôr adequadamente os pratos/copos.
	Baixa temperatura de lalagem	VerIFICAR a temperatura visualizada no display, se ffor inferior aos 50° contactar a Assistência.
	Ciclo programado inadequado	Aumentar a duração do ciclo de lavagem, em particular se estiver muito sujo ou parcialmente ressequido
PASSAGEM POR ÁGUA INSULFICIENTE	Injectores aspersores entupidos Esquentador incrustado de calcário	VerIFICAR a limpeza dos injectores e se o amaciador eventualmente montado funciona correctamente.
COPOS E TALHERES MANCHADOS	Abrilhantarmente inadequado ou não fornecido correctamente. Dureza da água superior a 12°dF ou muitos sais espalhados	VerIFICAR o recipente abrilhantarmente e se ffor adequado ao tipo de água da rede. Se o problema permaner contactar a assistência.
PRESENÇA DE ÁGUA NO TANQUE APÔS A DESCARGA	Tubo de descarga mal posicionado ou parcialmente obstruido	VerIFICAR se o tubo e a descarga da boaquina não esteamobstruidos e que a descarga não estáposicionada muito no alto; àscrequema de ligação.
