AGB 657/WP - INSTRUCTION FOR USE - Haushaltsgerät WHIRLPOOL - Kostenlose Bedienungsanleitung

Produkttyp	Professionelle Geschirrspülmaschine für Gemeinschaftsverpflegung
Modell	AGB 657/WP
Marke	Whirlpool
Kategorie	Professionelles Elektrogerät
Nettogewicht	66 kg
Stromversorgung	400V/3+N~ 50Hz oder 230V/1~ 50Hz
Maximale Leistungsaufnahme	5,1 - 6,6 kW
Heizleistung Boiler	4,5 - 6 kW
Heizleistung Tank	2 kW
Leistung Waschpumpe	0,6 kW
Wasserdruck Zulauf	200 - 400 kPa (2-4 bars)
Wassertemperatur Zulauf	50 - 60 °C
Wasserverbrauch pro Spülgang	2,4 Liter
Boilerkapazität	7 Liter
Tankkapazität	14,5 Liter
Dauer der Standardzyklen (Wasserzulauf bei 50°C)	120 oder 180 Sekunden (je nach Zyklus)
Geräuschpegel	66 dB(A)
Schutzart	IPX4
Art des Stromkabels	H05VV-F
Empfohlene Wasserhärte Zulauf	7 - 12 °dF
Korbkapazität (Teller)	12 tiefe Teller oder 18 flache Teller
Verwendete Reinigungsmittel	Reinigungsmittel und Klarspüler für gewerbliche Geschirrspüler
Hauptfunktionen	Kurze und mittlere Zyklen, Enthärterregeneration (falls vorhanden), Pumpenentleerung
Wartung	Tägliche Reinigung der Filter, regelmäßige Überprüfung der Sprüharme
Sicherheit	Automatischer Stopp bei Türöffnung, Schutzart IPX4
Reparierbarkeit	Ersatzteile verfügbar, Demontage der Sprüharme, herausnehmbare Filter

Häufig gestellte Fragen - AGB 657/WP - INSTRUCTION FOR USE WHIRLPOOL

Welche Arten von Reinigungsmitteln verwenden?

Verwenden Sie ausschließlich Reinigungs- und Klarspülmittel für gewerbliche Geschirrspüler. Verwenden Sie keine Handspülmittel.

Wie starte ich den Geschirrspüler zum ersten Mal?

Betätigen Sie den Wandschalter, öffnen Sie die Tür, setzen Sie den Überlauf ein, schließen Sie die Tür, drücken Sie den Ein-/Ausschalter. Die Befüllung des Boilers und Tanks erfolgt automatisch. Wenn die Boiler-Kontrollleuchte aufleuchtet, wählen Sie den Zyklus und drücken Sie die Zyklustaste zum Starten.

Was tun, wenn das Spülprogramm nicht startet?

Warten Sie, bis die Boiler-Kontrollleuchte aufleuchtet, was anzeigt, dass die Befüllung abgeschlossen ist. Wenn das Problem weiterhin besteht, überprüfen Sie die Stromversorgung.

Wie reinige ich die Filter?

Führen Sie eine teilweise Entleerung des Tanks durch, heben Sie die Filter an, reinigen Sie sie unter fließendem Wasser und setzen Sie sie wieder ein. Vermeiden Sie spitze oder scharfe Gegenstände.

Warum sind die Gläser nach dem Spülen fleckig?

Dies kann an einem ungeeigneten Klarspüler oder einer Wasserhärte über 12 °dF liegen. Überprüfen Sie den Klarspülbehälter und kontaktieren Sie den Kundendienst, wenn das Problem weiterhin besteht.

Wie führe ich den Regenerationszyklus des Enthärters durch?

Öffnen Sie die Tür, entfernen Sie den Überlauf, um den Tank zu entleeren, setzen Sie den Überlauf wieder ein und schließen Sie die Tür. Drücken Sie die Taste S (Regeneration): Der Zyklus dauert 20 Minuten. Entleeren Sie anschließend das Regenerationswasser.

Welcher Wasserdruck ist erforderlich?

Der dynamische Druck sollte zwischen 2 und 4 bar (200-400 kPa) liegen. Ist er höher, installieren Sie einen Druckminderer.

Wie entleere ich den Geschirrspüler am Ende des Tages vollständig?

Bei Modellen mit Ablaufpumpe: Schalten Sie das Gerät aus, öffnen Sie die Tür, entfernen Sie den Überlauf, drücken Sie die Pumpentaste, bis vollständig entleert ist. Setzen Sie den Überlauf wieder ein, schließen Sie die Tür.

Kann man verschiedene Reinigungsmittel verwenden?

Nein, mischen Sie keine verschiedenen Reinigungsmittel, da dies die Dosiervorrichtung beschädigen würde. Verwenden Sie nur einen geeigneten Reinigertyp.

Wie füge ich Regeneriersalz für den Enthärter hinzu?

Stellen Sie sicher, dass der Tank leer ist und trennen Sie das Gerät vom Strom. Entfernen Sie den Korb, schrauben Sie den Deckel des Salzbehälters ab (Fassungsvermögen 1 kg), füllen Sie das Salz mit dem mitgelieferten Trichter ein. Wischen Sie Rückstände ab und schrauben Sie den Deckel wieder fest.

BEDIENUNGSANLEITUNG AGB 657/WP - INSTRUCTION FOR USE WHIRLPOOL

1 Sicherheits- und Gebrauchshinweise 2 Technische Merkmale 3 Installation und Aufstellung 4 Anleitung für den Installateur 5 Inbetriebnahme 6 Gebrauchsanleitung für mechanische Modelle 7 Wartung und Reinigung (Benutzer) 8 Störungen und Fehler (Benutzer)

Wir bedanken uns für die Wahl dieses Geräts.

Das vorliegende Handbuch mit allen für einen korrekten Gebrauch der Geschirrspülmaschine nötigen Informationen bitte aufmerksam lesen.

Informationen bitte aufmerksam lesen.

TECHNISCHE ANLEITUNGEN:

Diese Informationen richten sich an das Fachpersonal für Installation, Inbetriebnahme, technische Prüfung und etwaige Kundendienstmaßnahmen.

GEBRAUCHSANLEITUNGEN:

Wichtige Hinweise für den Gebrauch, Befehlsbeschreibung und korrekte Reinigungs- und Wartungsmaßnahmen der Geschirrspülmaschine.

1 SICHERHEITS- UND GEBRAUCHSHINWEISE

DIESES HANDBUCH IST FESTER BESTANDTEIL DER GESCHIRRSPÜLMASCHINE; STETS VOLLSTÄNDIG GEMEINSAM MIT DEM GERÄT AUFBEWAHREN.

AUFSTELLUNG, ANSCHLÜSSE, INBETRIEBNAHME UND FEHLERBEHEBUNG SOWIE DAS AUSWECHSELN DES STROMVERSORGUNGSKABELS DÜRFEN AUSSCHLIESSLICH VON QUALIFIZIERTEM FACHPERSONAL VORGENOMMEN WERDEN.

DER GESCHIRRSPÜLER IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH DURCH BEFUGTES PERSONAL BESTIMMT. DAS GERÄT IST FÜR DAS SPÜLEN VON GESCHIRR (TELLER, TASSEN, SCHÜSSELN, BLECHE, BESTECK) UND ÄHNLICHEM IN DER GASTRONOMIE UND DER GEMEINSCHAFTSVERPFLEGUNG BESTIMMT UND ENTSPRICHT DEN INTERNATIONALEN NORMEN FÜR ELEKTRISCHE UND MECHANISCHE SICHERHEIT (CEI-EN-IEC 60335-2-58/61770) UND FÜR ELEKTROMAGNETISCHE KOMPATIBILITÄT (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

DER HERSTELLER ÜBERNIMMT KEINERLEI HAFTUNG FÜR PERSONEN- ODER SACHSCHÄDEN, DIE DURCH NICHTBEACHTUNG DER HINWEISE IN DIESEM HANDBUCH, DURCH UNSACHGEMÄSSEN GEBRAUCH, DURCH UNBEFUGTE EINGRIFFE AM GERÄT ODER AUCH NUR AN EINEM EINZIGEN GERÄTETEIL UND DURCH DIE VERWENDUNG NICHT ORIGINALER ERSATZTEILE VERURSACHT WERDEN.

DAS GERÄT MUSS GEMÄSS DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTROANLAGEN KORREKT GEERDET WERDEN.

DIESES GERÄT TRÄGT DAS KONFORMITÄTSZEICHEN DER EUROPÄISCHEN RICHTLINIE 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE). ES IST AUFGABE DES BENUTZERS, FÜR EINE KORREKTE ENTSORGUNG DES GERÄTS ZU SORGEN, UM ETWAIGEN NEGATIVEN, UMWELT- UND GESUNDHEITSSCHÄDLICHEN AUSWIRKUNGEN VORZUBEUGEN. DAS AUF DEM GERÄT SELBST ODER AUF DEN BEILIEGENDEN UNTERLAGEN ANGEBRACHTE SYMBOL DRÜCKT AUS, DASS DIESES GERÄT NICHT ZUM NORMALEN HAUSMÜLL GEHÖRT, SONDERN IN EINEM SPEZIELLEN RECYCLINGHOF FÜR ELEKTRO- UND ELEKTRONISCHE GERÄTE ENTSORGT WERDEN MUSS. DAS GERÄT MUSS GEMÄSS DEN GELTENDEN ÖRTLICHEN BESTIMMUNGEN ZUR MÜLLENTSORGUNG ZERLEGT WERDEN. WENDEN SIE SICH FÜR NÄHERE INFORMATIONEN BEZÜGLICH DER BEHANDLUNG, ENTSORGUNG UND WIEDERVERWERTUNG DIESES GERÄTS AN DAS ZUSTÄNDIGE ÖRTLICHE AMT, DEN MÜLLABFUHRVERBAND ODER IHREN HANDLER.

NIEMALS LÖSUNGSMITTEL WIE ALKOHOL ODER TERPENTIN EINFÜHREN. DERARTIGE STOFFE KÖNNEN EXPLOSIONEN VERURSACHEN. NIEMALS GESCHIRR MIT ASCHE-, WACHS- ODER LACKRESTEN EINFÜHREN.

DEN GESCHIRRSPÜLER ODER TEILE DAVON NIEMALS ALS STUFE, STÜTZE ODER HALTERUNG FÜR PERSONEN, DINGE ODER TIERE VERWENDEN. NICHT AUF DIE GEÖFFNETE TÜRKLAPPE DER GESCHIRRSPÜLMASCHINE SETZEN ODER SICH ANLEHNEN. ES DROHT KIPPGEFAHR MIT ENTSPRECHENDER VERLETZUNGSGEFAHR FÜR PERSONEN. DIE TÜRKLAPPE DER GESCHIRRSPÜLMASCHINE WEGEN STOLPERGEFAHR NIEMALS OFFEN LASSEN.

ETWAIGE, NACH EINEM SPÜLGANG VORHANDENE WASSERRÜCKSTÄNDE IM GESCHIRR ODER IM GESCHIRRSPÜLER NIEMALS TRINKEN.

DAS GERÄT IST NICHT FÜR DEN GEBRAUCH DURCH MINDERJÄHRIGE ODER PERSONEN MIT VERMINDERTEN KÖRPERLICHEN, WAHRNEHMUNGS- ODER GEISTIGEN FÄHIGKEITEN BZW. DURCH UNERFAHRENES PERSONAL GEEIGNET. DERARTIGE PERSONEN DÜRFEN DAS GERÄT NUR UNTER AUFSICHT EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON GEBRAUCHEN.

2 TECHNISCHE MERKMALE

		ADN408-ADN409	AGB648-AGB649-AGB650-AGB651-AGB652-AGB653-AGB654-AGB655-AGB656	AGB657-AGB658-AGB661-AGB662-AGB663-AGB653-AGB654
Stromversorgung	V	400V/3+N230V/1	400V/3+N230V/1	400V/3+N230V/1
Frequenz	Hz	50	50	50
Max. Leistungsaufnahme	kW	4,9	4,9	5,1 - 6,6
Leistung des Boiler-Heizkörpers	kW	4,5	4,5	4,5 - 6
Leistung des Tank-Heizkörpers	kW	2,5	2,5	2
Leistung der Pumpe	kW	0,4	0,4	0,6
Wasserdruck	kPa	200-400	200-400	200-400
Wassertemperatur	°C	50 - 60	50 - 60	50 - 60
Wassertemperatur Ausführungen “A”(eingebauter Wasserenthärter)	°C	15 - 30	15 - 30	15 - 30
Wasserhärte	°dF	7 - 12	7 - 12	7 - 12
Wasserverbrauch pro Nachspülgang	I	2,4	2,4	2,4
Boilerkapazität	I	7	7	7
Tankkapazität	I	26	26	14,5
Dauer Standardzyklus mitWasserversorgung bei 50°C	s	120	120/180	120/180
Geräuschpegel	dB(A)	66	66	66
Schutzgrad	IPX	4	4	4
Nettogewicht	kg	64	64	66
Stromversorgungskabel Typ	<HR>	H05VV-F	H05VV-F	H05VV-F

3 INSTALLATION UND AUFSTELLUNG

INSTALLATION UND AUFSTELLUNG

Den Geschirrspüler an seinen Installationsort bringen, Verpackung entfernen und das Gerät und seine Bestandteile auf Unversehrtheit überprüfen. Etwaige Schäden müssen dem Lieferanten schriftlich mitgeteilt werden.

Die Verpackungsbestandteile (Plastiktüte, Styroporschaum, Nagel, etc.) stellen potentielle Gefahrenquellen dar und müssen deshalb für Kinder und Haustiere unzugänglich sein.

Es werden ausschließlich umweltverträgliche Verpackungsmaterialien verwendet. Sie können bedenkenlos aufbewahrt oder in einer speziellen Abfall-Entsorgungszentrale entsorgt werden.

Für eine etwaige Entsorgung mit Recycling sind die verschiedenen Kunststoffmaterialien folgendermaßen gekennzeichnet:

PE Polyethylen: Umverpackungsfolie, Kunststoffhülle für die Gebrauchsanleitung, Schutzhüllen.

PP Polypropylen: Verpackungsbänder.

PS Styropor-Schaumstoff: Schutzecken, Verpackungsdeckel.

Holzbestandteile und Kartons müssen gemäß der geltenden Vorschriften entsorgt werden.

Altgeräte niemals in der Umwelt abladen. Die Demontage muss gemäß den geltenden Vorschriften erfolgen. Alle Metallbestandteile können ausgebaut werden und sind aus rostfreiem Edelstahl.

Alle Kunststoffbestandteile sind mit dem Symbol des entsprechenden Materials gekennzeichnet.

AUFSTELLUNG:

Achtung: Die Innenanlage und die Räume, in denen die Geräte für Gemeinschaftsverpflegung installiert werden, müssen den geltenden Vorschriften entsprechen.

Der Hersteller übernimmt für etwaige Schäden, die durch die Nichtbeachtung dieser Vorschriften verursacht werden, keinerlei Haftung.

Vor der Installation sicherstellen, dass sich in der Höhe des Aufstellorts keine bzw. nur entsprechend geschützte Gegenstände oder Materialien befinden, die durch den Wasserdampf oder durch Spritzer der Waschflüssigkeit beschädigt werden können.

Geschirrspüler am gewünschten Ort aufstellen und Schutzfolie entfernen.

Geschirrspüler (mit einer Wasserwaage) auf den vier Stützfüßen fest und stabil aufstellen. Weitere Aufstellungslösungen müssen zuerst vom Hersteller genehmigt werden.

4 ANLEITUNG FÜR DEN INSTALLATEUR

HYDRAULIKANSCHLUSS UND ABFLUSS:

Die Hydraulikleitungen und das Versorgungskabel treten an der Maschinenrückseite aus dem Geschirrspüler aus. Die Wasserversorgungsleitung an einen Anschluss mit einer 3/4-Gewindeöffnung anschließen.

Für den Anschluss an die Wasserversorgung ausschließlich neue Leitungen verwenden. Der Gebrauch alter oder gebrauchter Leitungen ist untersagt.

Der dynamische Versorgungsdruck muss zwischen 2 und 4 bar betragen, bei Überschreitung dieses Werts muss ein Druckminderer installiert werden.

An der Wassereinlaufleitung muss ein Hauptventil installiert werden; Dieses Ventil muss auch nach vollendeter Installation zugänglich sein und darf deshalb nicht an der Rückseite des Geschirrspülers angebracht werden.

Die Angaben hinsichtlich der Zyklusdauer beziehen sich auf eine Warmwasserversorgung bei 50°C

Bei Kaltwasserversorgung können die Spülgänge je nach Wassertemperatur auch länger dauern, da die Maschine mit Nachspülgang bei konstanter Temperatur und gleichbleibendem Druck arbeitet.

ABFLUSS:

Jede Geschirrspülmaschine ist mit einem Abfluss-Verbindungsrohr ausgestattet. Der Abfluss muss im Boden mit Siebplatte erfolgen.

Achtung: Sicherstellen, dass die Versorgungs- und Abflussleitungen nach der Installation nicht gebogen, abgeklemmt oder zusammengedrückt werden.

4.1 Stromanschluss

Der Stromanschluss der Geschirrspülmaschine und etwaiger Zusatzgeräte muss gemäß den geltenden Vorschriften erfolgen und darf ausschließlich von befugtem Fachpersonal vorgenommen werden; technische Hinweise für den Anschluss beachten.

Die Gesamtleistung ist auf dem technischen Datenplakett des Geräts angegeben.

An den Schutzkreis des Geschirrspülers dürfen keine weiteren Geräte angeschlossen werden.

Der Benutzer muss gemäß den geltenden Vorschriften bei der Installation für die Anbringung eines Hauptschalters an der Stromversorgungsleitung und für einen mit den Merkmalen der Maschine kompatiblen Differenzial-Schalter sorgen.

Beide Schalter müssen in der Höhe der Maschine angebracht werden, auch nach der Installation leicht zugänglich sein und die vollständige Trennung vom Stromnetz bei Überspannungskategorie III gewährleisten.

Achtung!!!

Die Stromzufuhr des Geschirrspülers ist nur bei abgeschaltetem Hauptschalter sicher unterbrochen.

• Maschine ans normale Verbraucher-Gleichstromnetz anschließen. Die Kabelklemme für den Anschluss befindet sich im unteren, hinteren Bereich der Maschine.
• Der Schutzleiter (PE) ist gelb-grün, der Neutralleiter (N) blau und die Phasenleiter (L1, L2, L3) sind schwarz, grau und braun.

Die Stromschutzanlage muss vor der Inbetriebnahme einem Funktionstest unterzogen werden.

Die Installation muss vom Vertragshändler vorgenommen und/oder überprüft werden, ebenso nimmt dieser die Inbetriebnahme der Maschine und deren Betriebseinführung vor.

Jedes Gerät verfügt über einen Klarspülermitteldosierer, über einen Spülmitteldosierer nur einige Modelle.

Ist die Maschine mit beiden Dosiervorrichtungen versehen, Klarspüler- und Spülmittelbehälter einsetzen und die Entnahmeleitungen an der Maschinenrückseite einführen.

Rote Leitung: Spülmittel

Transparente Leitung: Klarspüler

Zuvor die Gewichte an den Leitungsenden anbringen (um die Entnahmevorrichtung am Behälterboden zu halten) und den Filter wie in der Abbildung einsetzen.

Zur Regelung die Einstellschraube wie in der Abbildung drehen. Die Einstellung sollte vom Fachpersonal des Reinigungsmittellieferanten vorgenommen werden.

Für Ausführungen ohne Spülmitteldosierer kann das Dosierset nachbestellt und nachträglich installiert werden.

Alternativ kann auch ein externer Dosierer mit einem elektrischen 2x0,5 mm Verbindungskabel Typ H05 RN-F angeschlossen werden. Für die Verlegung und den Anschluss siehe das beigelegte Schema TECHNISCHE MERKMALE und den Schaltplan.

Verwenden Sie einen Dosierer zu 230V/50 Hz mit maximaler Leistungsaufnahme von 15 W.

Dann den externen Spülmitteldosierer mit der oben genannten roten Leitung an die Spülmaschine anschließen.

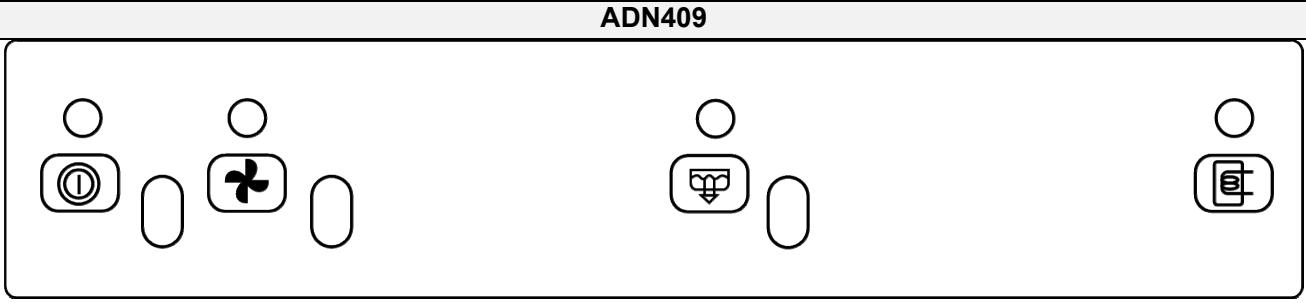

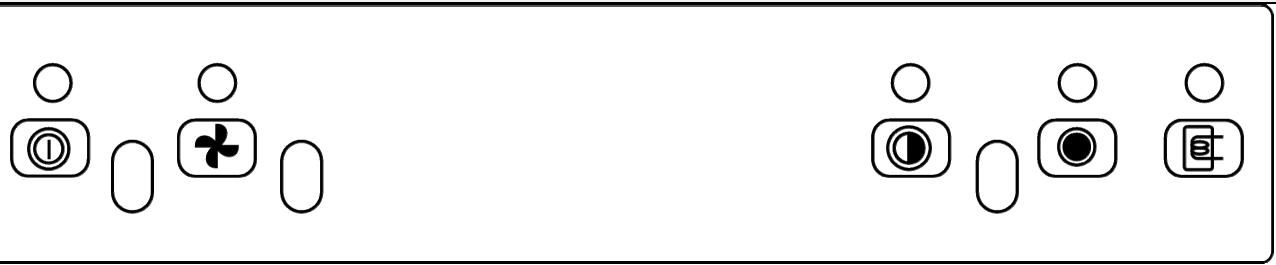

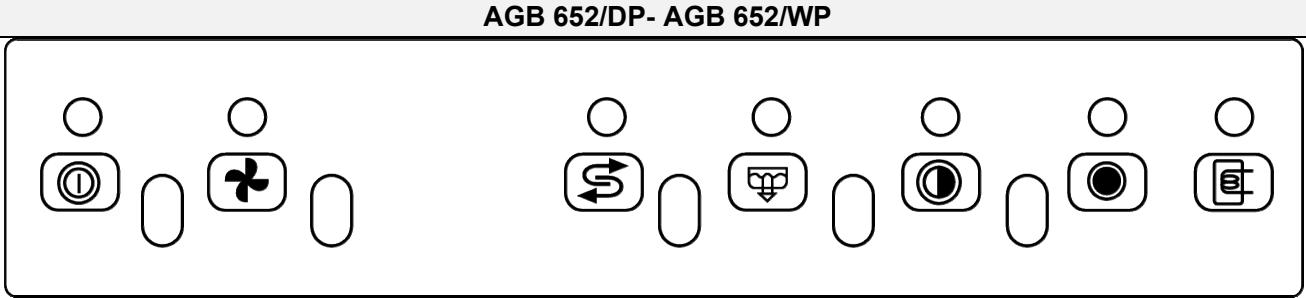

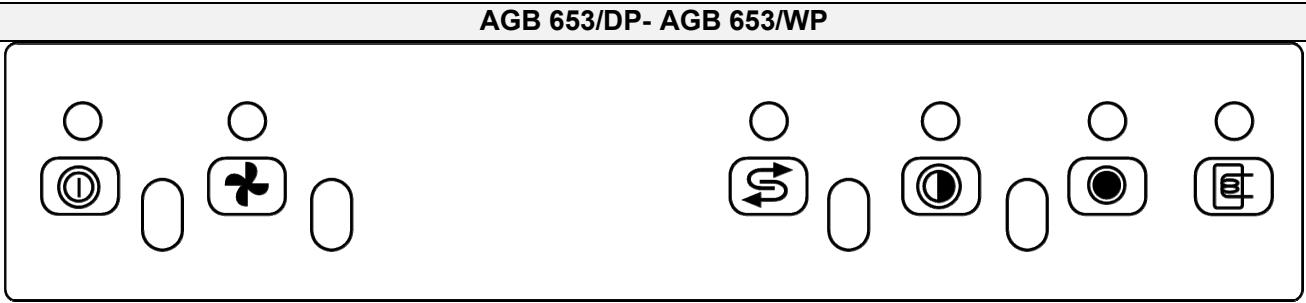

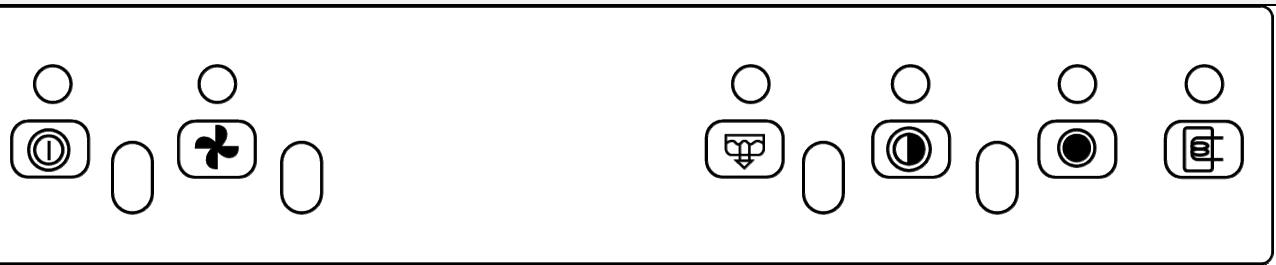

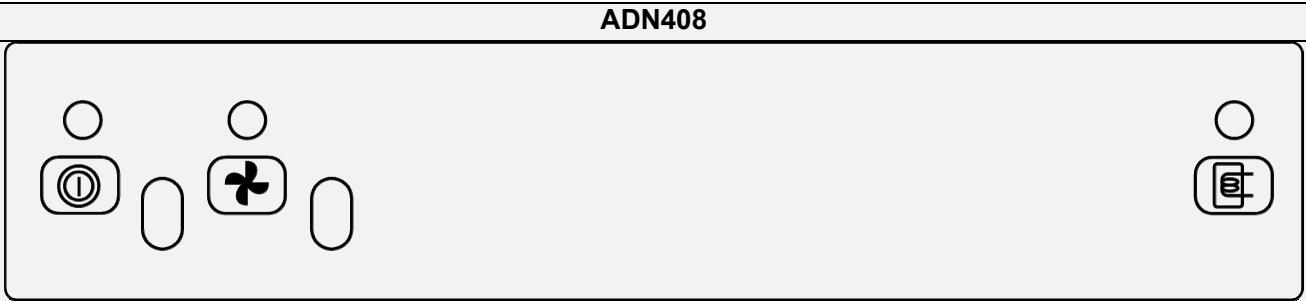

6 GEBRAUCHSANLEITUNG FÜR MECHANISCHE MODELLE

AGB 648/WP- AGB 650/DP- AGB 650/WP- AGB 654/DP- AGB 654/WP- AGB 656/WP- AGB 657/WP- AGS 653/WP- AGB 661/DP- AGB 661/WP- AGB 663/WP

AGB 649/WP- AGB 651/DP- AGB 651/WP- AGB 655/DP- AGB 658/WP- AGS 654/WP- AGB 662/DP- AGB 662/WP

①	Symbol On/Off-Schalter	○	Kontrollämpchen Funktionen
★	Symbol Schalter Spülzyklus	◎	Symbol Schalter Abflusspumpe
S	Symbol Schalter Wiederherstellung	◎	Symbol Kontrollämpchen Boiler Nachspülgang
◎	Schalter Kurzzyklus	◎	Mittlerer Kurzzyklus

6.1 Vor dem Spülen

Ausschließlich Geschirrspülmittel und Klarspüler für Industrie-Geschirrspüler verwenden.

Keine Handspülmittel verwenden.

Wir empfehlen den Gebrauch eigens für diesen Geschirrspüler entwickelter Mittel.

Während des Befüllens der beiden Behälter Spülmittel und Klarspüler nicht vertauschen, um Betriebsbeeinträchtigungen und Maschinenschäden vorzubeugen.

Verschiedene Spülmittel niemals mischen, um Schäden am Dosierer vorzubeugen.

Spülmittel für Industriegeschirrspüler können schwere Reizungen verursachen. Stets die Herstellerhinweise auf der Verpackung des Spülmittels beachten.

Wasser-versorgungshannöffn(Benutzer).	Überprüfen:		Hauptschalterbetätigten (Benutzer),auf dem Displayerscheint “OFF”.
	Füllstand vonSpülmittel undKlarspüler in denBehältern.	Korrekte Anbringung der Filter, die Rotation derSpritzleisten, keine Fremdkörper imGeschirrspüler.

TELLER

Der Korb fasst

12 tiefe Teller bzw. 18 flache Teller.

Feste Speiserückstände entfernen (wie Knochen, Schalen, Kerne, etc.); Teller mit trockenen Speiseresten wie Käse, Ei, etc. zuvor in kaltem Wasser einweichen.

GLÄSER EINRÄUMEN:

Von den Gläsern etwaige feste Speisereste (Schalen, Kerne, etc.) entfernen.

Gläser mit Rand nach unten einräumen.

BESTECK:

Besteckkorb verwenden. Besteck lose einlegen, möglichst mit dem Griff nach unten. Dabei auf etwaige Verletzungsgefahren durch Gabelspitzen oder Messerschneiden achten.

6.2 TÄGLICHER ERSTBETRIEB (bei leerem Tank und Boiler)

Nicht alle Funktionen der im vorliegenden Handbuch abgebildeten Bedientafel und Graphik	Maßnahme und Wirkung
sind notwendigerweise bei ihrer Maschine vorgesehen.
	Wandschalter drucken, Tür offen, Überlauf eingefgen, Tür wieder schreiben: On/Off Schalter drucken, das Kontrollampchen leuchtet auf, es beginnnt der Wassereinlauf in Boiler und Tank. Nach beendeten Füllvorgang leuchtet das Boiler Kontrollampchen auf
	Korb einräumen
	Gewünschte Programmtaste drucken: Kurzgang oder Mittlerergang
	Warten, bis das Boiler Kontrollampchen erlischt. Zum Start des Spülgangs Zyklustaste drucken
	Beim Zyklusstart leuchtet das Zyklus Kontrollampchen auf. Wird die Tür während des Spülgangs geöffnet, so wird das Programm unterbrochen und nach Schlieben der Tür null gestellt. Zyklustaste drucken, um das Programm erneut zu starten.
	Nach Beendigung des Spülgangs erlischt das Zyklusampchen und das Boiler Kontrollampchen leuchtet auf.
	Korb ausräumen

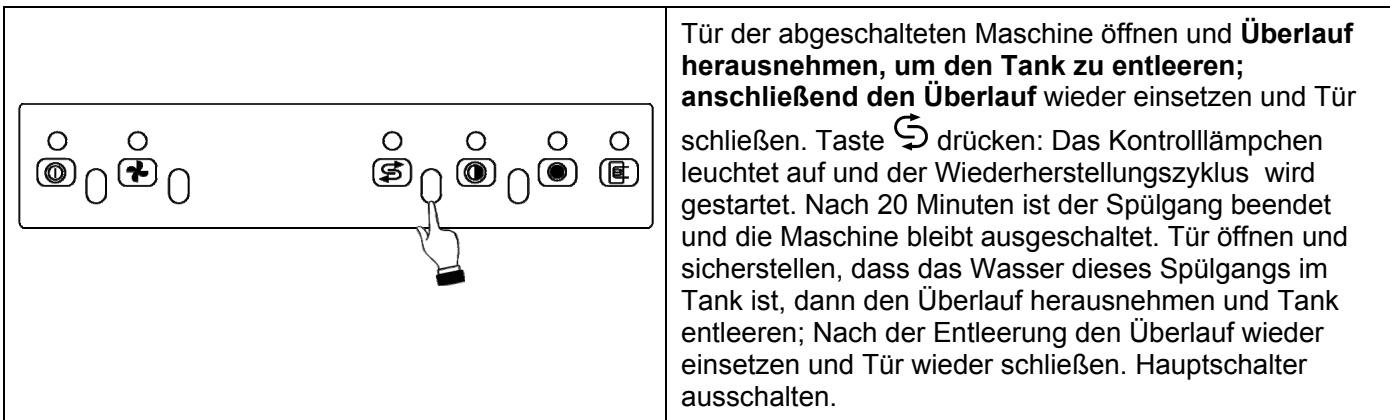

6.3 HARZFILTER-SPÜLGANG (nur für Modelle mit Wasserenthärter)

Während des Wiederherstellungszyklus können keine weiteren Vorgänge ausgeführt werden. Diesen Zyklus nur bei leerem Tank starten.

Salz einfüllen (für Modelle mit Wasserenthärter)

Salz nur bei leerem Tank nachfüllen, damit kein Spülwasser in den Wasserenthärter gelangt. Der Stromstecker muss bei diesem Vorgang stets gezogen sein. Denken Sie daran, den Stromstecker anschließend wieder einzustecken.

Achtung: Nur Spezialsalz, kein Speisesalz verwenden.

Der Salzbehälter hat eine Kapazität von ca. 1 kg Salzkörnern.

Der Salzbehälter sitzt im Tankboden. Zuerst Korb herausnehmen, Deckel abdrehen und mit Hilfe des beiliegenden

Trichters Salz einfüllen. Etwaige Salzrückstände um den Behälter entfernen und Deckel wieder zuschrauben.

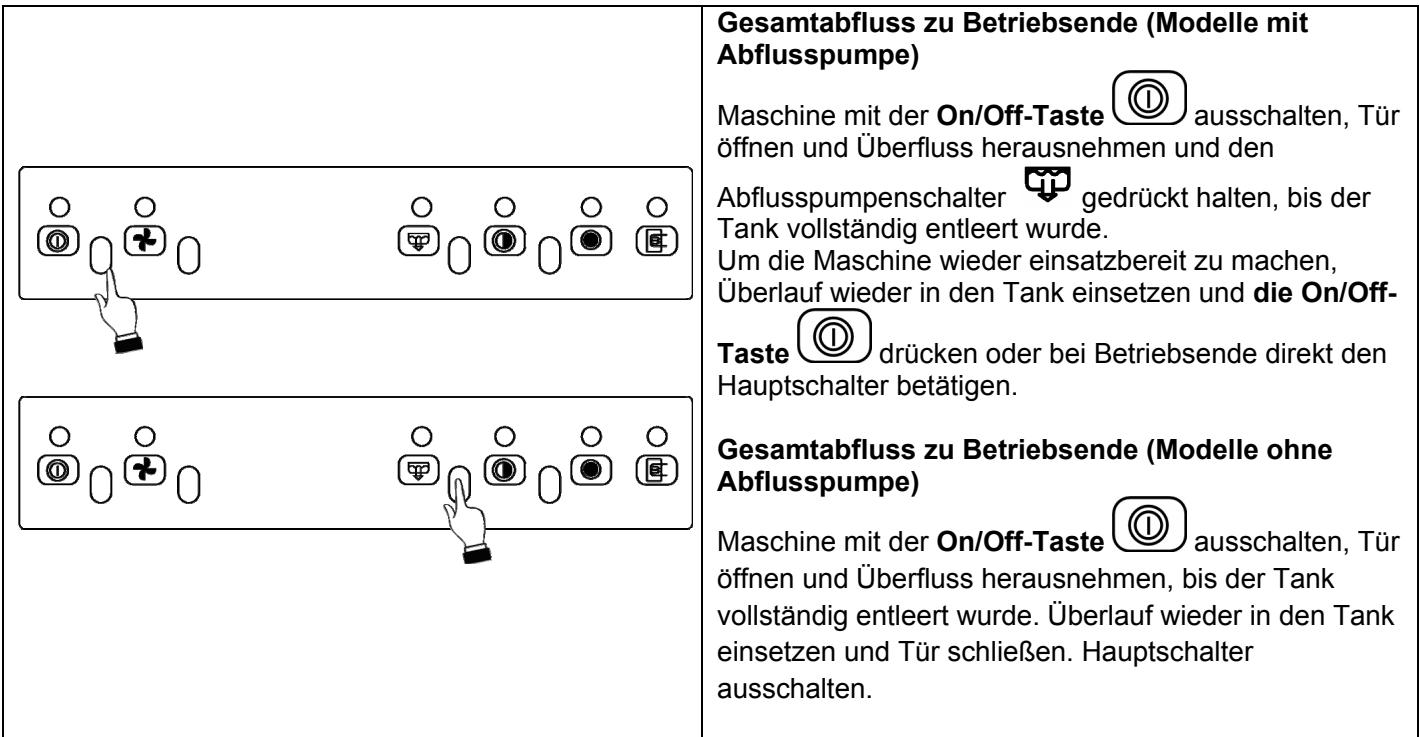

6.4 Gesamtabfluss zu Betriebsende

Geschirrspüler niemals mit Wasserrückständen im Tank abschalten, stets den Abfluss betätigen. Bei Betriebsende nach vorgenommenem Abfluss und etwaigem Wiederherstellungszyklus die Maschine mit der Taste ausschalten, Hauptschalter ausschalten und Wasserabsperrung zudrehen. Die Maschine niemals über einen mehr oder weniger langen Zeitraum unbetrieben eingeschaltet halten.

7 WARTUNG UND REINIGUNG

Obwohl kein spezielles Wartungsprogramm vorgeschrieben ist, sollte die Maschine zweimal pro Jahr von einem Fachmann überprüft werden.

ACHTUNG: Für beabsichtigt hervorgerufene Beschädigungen oder durch Unachtsamkeit, Nichtbeachtung der Gebrauchshinweise und -vorschriften oder durch fehlerhafte Anschlüsse hervorgerufene Schäden trägt der Hersteller keinerlei Verantwortung.

7.1 Tägliche Reinigung

Der Geschirrspüler entspricht Schutzgrad IPX4, der Gebrauch direkter Wasserstrahlen ist dennoch untersagt. FILTERREINIGUNG WÄHREND DES TÄGLICHEN BETRIEBS

Bei besonders intensivem Spülbetrieb sollen die Filter etwa nach allen 30-40 Spülgängen gereinigt werden, um die Maschine stets in betriebsfähigem Zustand zu halten. Dazu die "partielle Tankentleerung" vornehmen.

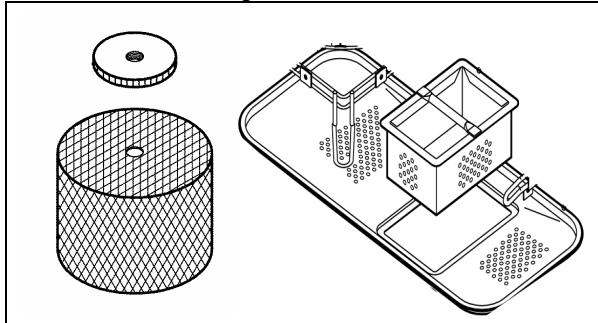

Filter herausnehmen (durch einfaches Anheben, siehe Abbildung), bzw. aufpassen, dass keine groben Rückstände in die Öffnung unter dem Filter fallen. Dann Rückstände von den Filtern entfernen und gründlich abspülen, anschließend wieder korrekt einsetzen. Keine spitzen oder scharfen Gegenstände verwenden.

Etwaige Kalkablagerungen entfernen;

Die Oberflächen halten und gründlich mit einem feuchten Lappen reinigen; Neutralreiniger verwenden, keine Scheuermittel, keine chlorhaltigen Mittel und keine korrosiven, für Edelstahl schädliche Mittel verwenden.

Die oben genannten Mittel auch nicht zur Reinigung des Bodens unterhalb der Maschine oder des Maschinenumfelds verwenden, um durch Dämpfe oder Spritzer hervorgerufene Schäden an den Edelstahlflächen zu vermeiden.

7.2 Regelmäßige Wartung

Zentrale Schraube (4) entfernen und die (unteren und oberen 2-4) Spritzleisten abmontieren. Die Verschlusskappen an den Enden der Spritzleisten (7) abnehmen.

Bohrungen und Düsen mit einem sauberen Wasserstrahl reinigen, kein Werkzeug verwenden, das eventuell Schaden verursachen könnte. Spritzleisten sorgfältig wieder anbringen.

Außenfläche der Maschine mit einem feuchten Tuch und Neutralreiniger abwischen und gut trocknen.

7.3 Längerer Maschinenstillstand

Sollte der Geschirrspüler für längere Zeit nicht benutzt werden, so müssen die Spülmittel- und Klarspülermittel-Dosierer geleert werden, um der Kristallisierung und etwaigen Schäden an der Pumpe vorzubeugen: Dosierleitungen der Spülmittel- und Klarspülerdosierer abnehmen und in ein Gefäß mit sauberem Wasser geben, einen Spülgang und schließlich einen kompletten Abfluss ausführen.

Zum Schluss Hauptschalter ausschalten, Wasserversorgungshahn schließen. Die Dosierleitungen der Spülmittel- und Klarspülerdosierer bei der erneuten Inbetriebnahme wieder einsetzen, dabei darauf achten, sie nicht zu vertauschen (rote Leitung = Spülmittel; transparente Leitung = Klarspüler).

Die Maschine bei (längerem oder kürzerem) Stillstand niemals eingeschaltet halten.

8 FEHLER UND STÖRUNGEN (BENUTZER)

PROBLEM	MÖGLICHE URSACHE	MÖGLICHE BEHEBUNG
DAS KONTROLLLÄMPCHEN LEUCHTET NICT	Keine Stromspannung	Stromanschluss überprüfen.
SPÜLPROGRAMM STARTET NICT	Maschineneinlauf nicht beendet.	Warten, bis das Boiler-Kontrollämpchen aufleuchtet.
UNBEFRIEDIGENDE SPÜLERGEBNISSE	Spülflöhungen verstopft oder verkrustet	Spritzleisten abnehmen und reinigen (10.2 regelmäßige Wartung)
	Zu weniger oder nicht geeignetes Spülmittel bzw. Klarspüler	Spülmittelmenge und -Typ überprüfen.
	Teller /Gläser ungünstig eingeräumt	Teller /Gläser gut einräumen.
	Niedrige Spültemperatur	Temperaturanzeige auf dem Display überprüfen, liegt sie unter 50° den Kundendienst rufen.
	Spülgang nicht geeigneteingestellt	Spülgangdauer steigern, vor allem bei besonderss hartnäckigem, eingetrocknetem Schmutz.
UNBEFRIEDIGENDE NACHSPÜLERGEBNISSE	Spritzleistendüssen verstopft Boiler verkalkt	Reinigung der Düsen und korrekten Betrieb des Wasserenthärters (falls vorhanden) überprüfen.
GLÄSER UND BESTOCK SIND FLECKIG	Klarspüler ungeeignet bzw. wird nicht richtig dosiert. Wasserhärte beträgt mehr als 12°dF oder zu große Menge gelöster Salze	Klarspülerbehälter überprüfen, Klarspüler muss für die Art des Leitungsswassers geeignet sein. Bei fortbestehender Störung Kundendienst rufen.
AUCH NACH DEM ABFLUSS WASSER IM TANK	Abflussleitung nicht richtig angebrachte bzw. teilweise verstopft.	Sicherstellen, dass die Leitung nicht verstopf und der Abfluss nicht zu hoch angebracht ist. Siehe Anschlusssschema.
