Marca	Fagor
Modelo	CFS90AX
Tipo de produto	Coifa decorativa de cozinha
Largura	90 cm
Profundidade	aproximadamente 50 cm
Altura (chaminé telescópica)	Variável, ajustável
Peso	aproximadamente 15 kg
Alimentação elétrica	220-240 V ~ 50 Hz, monofásico
Fusível recomendado	10 ou 16 A
Potência máxima do motor	Não especificada (estimativa 200-300 W)
Número de velocidades	4 (1 a 4)
Temporização	Desligamento programado de 10 minutos
Indicador de saturação dos filtros	Sim, após 30 h de funcionamento (filtro cassete)
Tipo de iluminação	Lâmpada halógena G4 – 20 W – 12 V
Número de lâmpadas	1 ou 2 (conforme modelo)
Distância mínima de segurança	70 cm acima do plano de cozimento
Diâmetro de saída de ar	125 mm (adaptador fornecido para 150 mm possível)
Modos de funcionamento	Evacuação externa ou recirculação (filtro de carvão opcional)
Filtro cassete (gordura)	Lavável na máquina de lavar louça, limpeza a cada 30 h ou 1 mês
Filtro de carvão ativado (odores)	Recarregável, substituição a cada 120 h ou 1 ano
Limpeza externa	Água com sabão, pano macio – sem produtos abrasivos
Peças de reposição disponíveis	Filtro de carvão, lâmpada halógena G4, filtro cassete
Uso doméstico	Sim, não recomendado para uso comercial

Perguntas frequentes - CFS90AX FAGOR

Como instalar a coifa Fagor CFS90AX no modo de evacuação?

Instale a coifa a pelo menos 70 cm do plano de cozimento. Conecte a saída do motor a um duto de evacuação de diâmetro 125 mm (ou 150 mm opcional) para o exterior. Use a válvula anti-retorno fornecida para evitar retorno de ar. Siga o gabarito de perfuração e aparafuse a barra de fixação na parede.

Como usar a coifa no modo de recirculação?

Se você não tiver saída externa, remova a válvula anti-retorno e instale um filtro de carvão ativado (opcional) para reter odores. Monte o defletor plástico fornecido e conecte o duto entre o defletor e a saída do motor.

Como limpar o filtro cassete da coifa?

O filtro cassete deve ser limpo a cada 30 horas de uso (ou uma vez por mês). Remova-o, lave-o na máquina de lavar louça na vertical ou à mão com água quente e detergente suave. Enxágue e seque bem antes de recolocá-lo.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativado é substituído aproximadamente a cada 120 horas de uso ou pelo menos uma vez por ano. Para trocá-lo, remova primeiro o filtro cassete, depois remova o filtro de carvão e insira o novo.

O que fazer se a coifa não funcionar mais?

Verifique primeiro a alimentação elétrica (tomada, fusível). Certifique-se de que uma velocidade foi selecionada. Se a coifa parar durante o uso, verifique o disjuntor. Se o problema persistir, entre em contato com o serviço de atendimento ao cliente.

Como ligar a iluminação da coifa?

Pressione a tecla Iluminação (A) para ligar ou desligar a lâmpada halógena. A lâmpada é do tipo G4, 20 W, 12 V. Em caso de falha, desconecte a coifa, remova a tampa e substitua a lâmpada.

Como ajustar a temporização da coifa?

Pressione a tecla Temporização (E) para ativar o desligamento programado de 10 minutos. Um indicador aparece. A coifa desligará automaticamente após esse período. Esta função é útil para eliminar odores após o cozimento.

A coifa faz barulho, isso é normal?

Um leve ruído de ventilação é normal, especialmente em alta velocidade. Se o ruído se tornar anormal, verifique se a coifa está bem fixada na parede, se os filtros estão limpos e se nenhum objeto obstrui o duto. Um filtro sujo pode aumentar o ruído.

Por que o indicador de saturação dos filtros acende?

O indicador acende após 30 horas de funcionamento para sinalizar que o filtro cassete precisa ser limpo. Após a limpeza, pressione a tecla Ligar/Desligar (B) por 3 segundos para apagar o indicador.

Qual é a distância de segurança entre a coifa e a mesa de cozimento?

A distância mínima entre o plano de cozimento e a parte mais baixa da coifa deve ser de pelo menos 70 cm. Se a mesa de cozimento especificar uma distância maior, esta prevalece.

MANUAL DE UTILIZADOR CFS90AX FAGOR

5/ANOMALIAS DE FUNCIONAMENTO 18

6/ SERVICO TECNICO

Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução.

Importante:

Antes de pôr o aparelho a funcionar, leia este guia de instalação e de utilização com atenção para se familiarizar mais rapidamente com o seu funcionamento.

1 / INFORMAÇÕES DESTINADAS AO UTILIZADOR

Instruções de segurança 60 - Proteção do ambiente 61 - Descrição do aparelho 62

2 / INSTALAÇÃO DO APARELHO

• Utilização na versão de evacuação 63
• Utilização na versão de reciclagem 63 Ligação elétrica 64 Montagem do exaustor 65 Montagem da chaminé Evacuação exterior 66 Reciclagem 67

3 / UTILIZAÇÃO DO EXAUSTOR

• Descrição dos comandos 68

4 / MANUTENÇÃO E LIMPEZA DO APARELHO

Limpeza do filtro de cassete 69 - Substituição do filtro de carvão 69 - Limpeza da superfície exterior 69 - Substituição da lâmpada 69 - Manutenção do exaustor 70

5/ANOMALIAS DE FUNCIONAMENTO 71

6/SERVIÇO PÓS-VENDA 71

Importante

Guarde este guia de utilização juntamente com o aparelho. Se o aparelho for vendido ou cedido a outras pessoas, tenha o cuidado de remeter igualmente o guia de uso. Familiarize-se com estas recomendações antes de instalar e utilizar o aparelho, pois estas foram elaboradas para a sua segurança e a das outras pessoas.

INSTRUÇÕES DE SEGURANÇA

• Este exaustor foi concebido para uma utilização por particulares na sua habitação.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência ou conhecimento, exceto se o fizerem através de uma pessoa responsável pela sua segurança, se forem supervisionadas ou se receberem instruções sobre a utilização do aparelho. As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Quando receber o exaustor, desembale-o ou mande-o desembalar imediatamente. Verifique o aspeto geral. Aponte as eventuais reservas por escrito na guia de remessa e guarde um exemplar da mesma. — Este exaustor destina-se a uma utilização doméstica. Não o utilize para fins comerciais ou industriais ou com outros objetivos para além dos objetivos para os quais foi concebido. — Não modifique nem tente modificar as características do aparelho, pois isso poderá representar um perigo para si.
• As reparações devem ser efetuadas exclusivamente por um técnico homologado. — Desligue sempre o exaustor antes de proceder à manutenção ou à limpeza do mesmo.

— Ventile convenientemente a cozinha em caso de funcionamento simultâneo do exaustor com outros aparelhos funcionando com fontes de energia diferentes da eletricidade, para que o exaustor não aspire os gases de combustão. — É interdita a realização, por baixo do exaustor, de receitas "flambé" ou de fazer funcionar os bicos de gás sem recipientes, (as chamas aspiradas são suscetíveis de deteriorar o aparelho). — As frituras efetuadas sob o aparelho devem ser alvo de uma vigilância constante. O óleo e as gorduras aquecidas a temperaturas bastante elevadas podem incendiar-se. — Respeite a frequência de limpeza e de substituição dos filtros. A acumulação de gordura pode ocasionar a deflagração de incêndios. — Não é autorizado o funcionamento por cima de um fogão a combustível (lenha, carvão... etc.). — Nunca utilize aparelhos a vapor ou de alta pressão para limpar o aparelho (requisitos relativos à segurança elétrica). — Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de modificar as respetivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução técnica. — Para no futuro encontrar facilmente as referências do aparelho, aconselhamos a que as aponte na página "Serviço Pós-Venda e Relações com o Consumidor".

Atenção: No caso de

No caso de a cozinha ser aquecida com um aparelho ligado a uma chama (ex. fogão de sala), é necessário instalar o exaustor na sua versão de reciclagem. Não utilize o exaustor sem os filtros cassete. Dever-se-á prever uma ventilação adequada da cozinha sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outro combustível qualquer.

PROTEÇÃO DO AMBIENTE

• Os materiais de embalagem deste aparelho são recicláveis. Por isto, participe na reciclagem dos mesmos e contribua, assim, para a proteção do ambiente, depositando-os nos contentores municipais previstos para este efeito.
• O seu aparelho contém inúmeros materiais recicláveis. Assim, está assinalado com

este logótipo para indicar que os eletrodomésticos usados não devem ser misturados com outros resíduos. A reciclagem dos eletrodomésticos é organizada pelo seu fabricante, sendo realizada em excelentes condições, de acordo com a Diretiva Europeia 2002/96/CE relacionada com os resíduos de equipamentos elétricos e eletrónicos. Dirija-se à câmara municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados, localizados mais perto da sua residência.

• Agradecemos, desde já, a sua colaboração na proteção do ambiente.

Atenção

A instalação do exaustor é reservada a instaladores e técnicos qualificados.

Atenção

Antes da primeira utilização do filtro cassete, retire a película de proteção.

Atenção

As partes acessíveis do aparelho podem ficar quentes quando utilizado com aparelhos de cozinha.

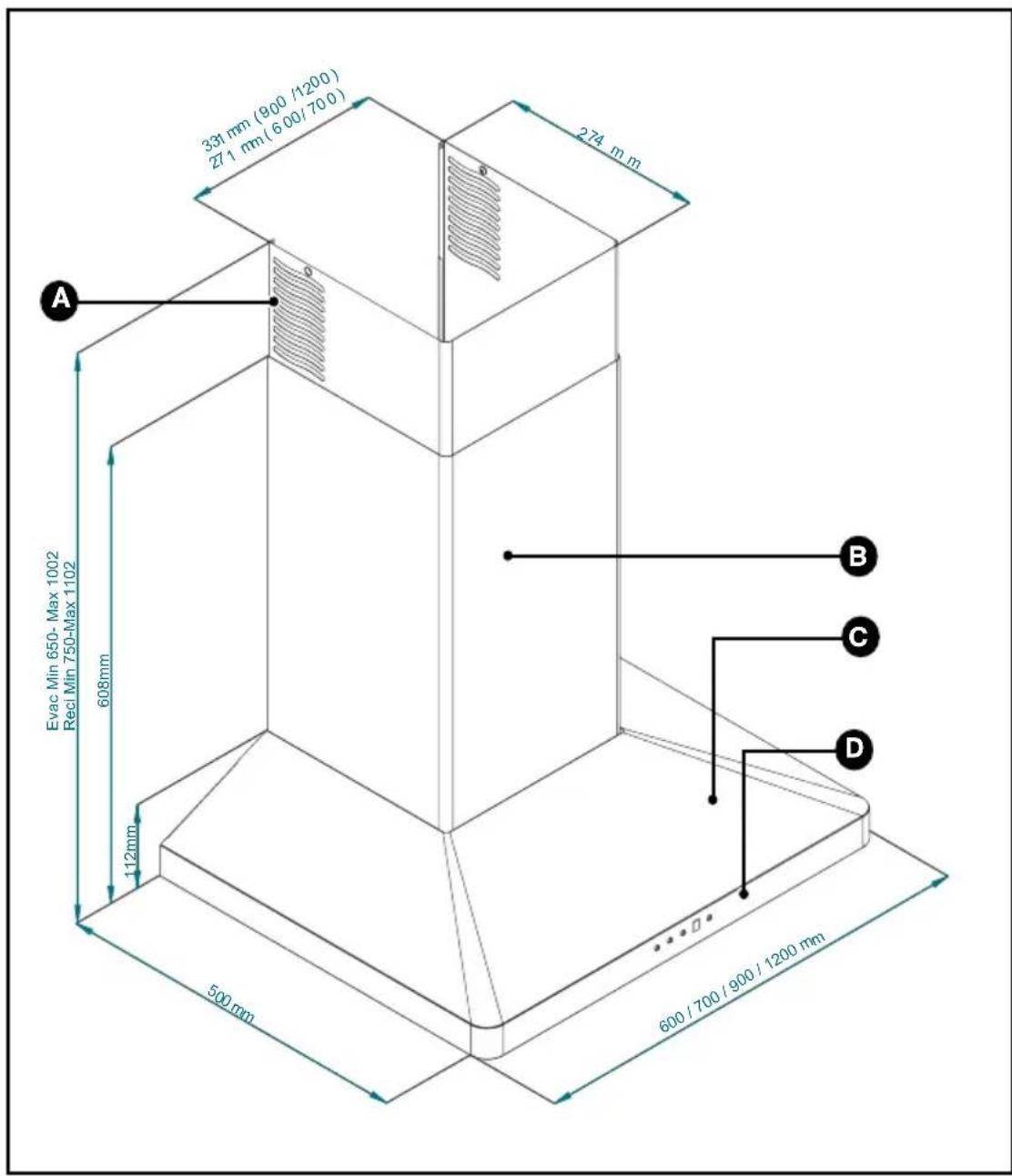

DESCRIÇÃO DO APARELHO

A Orifícios B Chaminé

Campânula

Comandos

• O exaustor deve estar desligado durante a sua instalação ou em caso de intervenção. - Verifique se a tensão da rede elétrica corresponde à tensão mencionada na placa de características situada no interior do exaustor.
• Se a instalação elétrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um eletricista qualificado.
• Se o exaustor for utilizado na sua versão de evacuação, não o ligue a uma conduta de evacuação de fumos de combustão (caldeira, chaminé, etc.) ou a um sistema de ventilação mecânica controlada.
• A conduta de evacuação, seja de que tipo for, não deve ir desembocar em águas furtadas.
• Instale o exaustor a uma distância mínima de segurança de 70 cm em relação à placa de cozinha elétrica, a gás ou mista.

- UTILIZAÇÃO NA VERSÃO DE EVACUAÇÃO

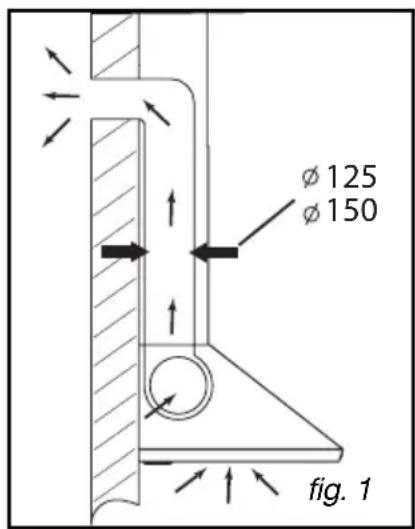

A sua instalação possui uma saída para o exterior

(fig. 1)

O exaustor pode ser ligado a esta saída através de um tubo de evacuação - não fornecido (diâmetro mínimo 125 mm, esmaltado, em alumínio, flexível ou em material não inflamável). Se o tubo tiver um diâmetro inferior a 125 mm, passe obrigatoriamente para o modo reciclagem.

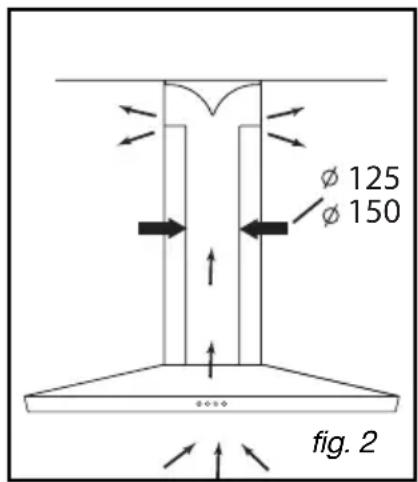

- UTILIZAÇÃO NA VERSÃO DE RECICLAGEM

A sua instalação não possui saída para o exterior

(fig. 2)

Todos os outros aparelhos têm a possibilidade de funcionar em modo reciclagem.

Neste caso, acrescente um FILTRO de carvão ativo (opcional) que capta os cheiros.

(Ver Capítulo 4: Substituição do filtro de carvão)

LIGAÇÃO ELÉTRICA

Durante a instalação e as operações de manutenção, o exaustor deve ser desligado da corrente elétrica e os fusíveis devem ser cortados ou retirados.

A ligação elétrica deve ser realizada antes de o aparelho ser instalado no armário.

Verificar se:

• a instalação tem uma potência suficiente,
• as linhas de alimentação estão em bom estado,
• o diâmetro dos fios está conforme com as regras de instalação.

Atenção

Este aparelho é vendido com um cabo elétrico H 05 VVF de 3 condutores de 0,75 mm2 (neutro, fase e terra), devendo este ser ligado a uma rede monofásica de 220-240 V através de uma tomada elétrica normalizada CEI 60083, que, de acordo com as regras de instalação, deve ser acessível antes da instalação.

Declinamos qualquer responsabilidade em caso de acidente ocasionado por uma ligação à terra inexistente ou incorreta. O fusível da sua instalação deve ser de 10 ou 16 A. Se o cabo elétrico estiver danificado, contacte o serviço pós-venda a fim de evitar qualquer perigo.

Atenção

Se a instalação elétrica da sua residência necessitar de uma alteração para a ligação do exaustor, contacte um eletricista qualificado.

Atenção

Se o exaustor apresentar qualquer anomalia, desligue o aparelho ou retire o fusível correspondente à linha de ligação do mesmo.

MONTAGEM DO EXAUSTOR

Atenção

A instalação deve respeitar os requisitos dos regulamentos em vigor para a ventilação dos locais. Em França, estes regulamentos são indicados no DTU 61.1 do CSTB. Designadamente, o ar evacuado não deve ser enviado para uma conduta utilizada para a evacuação de fumos de aparelhos a gás ou utilizando outros combustíveis. A utilização de tubos desafetados só pode ser feita após acordo de um especialista competente.

A distância mínima entre a placa de cozinha e a parte mais baixa do exaustor deve ser de 70 cm. Se as instruções da placa de cozinha instalada sob o exaustor especificarem uma distância superior a 70 cm, esta deverá ser levada em consideração.

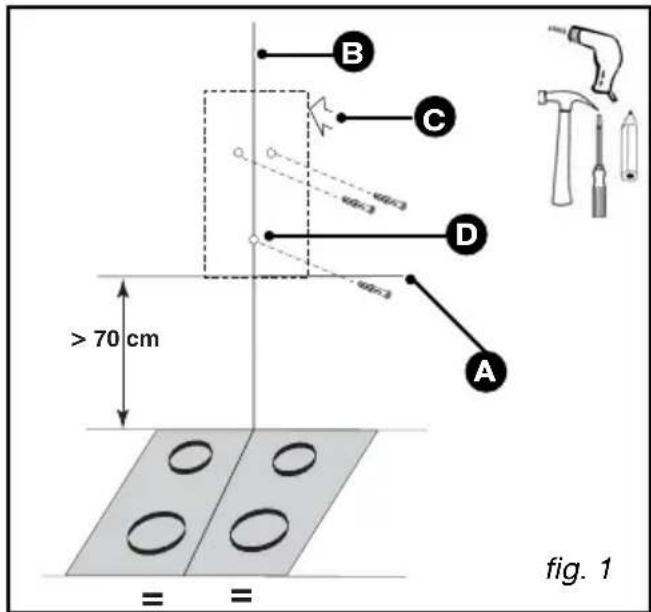

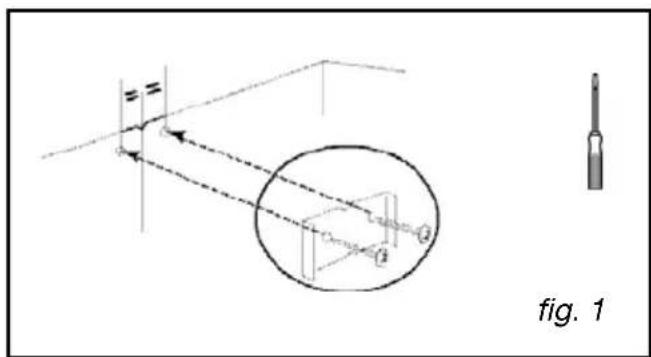

• Faça um traço horizontal no mínimo a 70 cm da placa de cozinha ou do fogão (A/fig.1).
• Faça um traço vertical (B/fig.1) na parede, centrado em relação ao fogão ou à placa de cozinha e que vá do teto até ao limite do traço horizontal anterior (A).
• Coloque o modelo na parede (C/fig. 1).

• Faça os 2 orifícios. Fixe as 2 buchas.

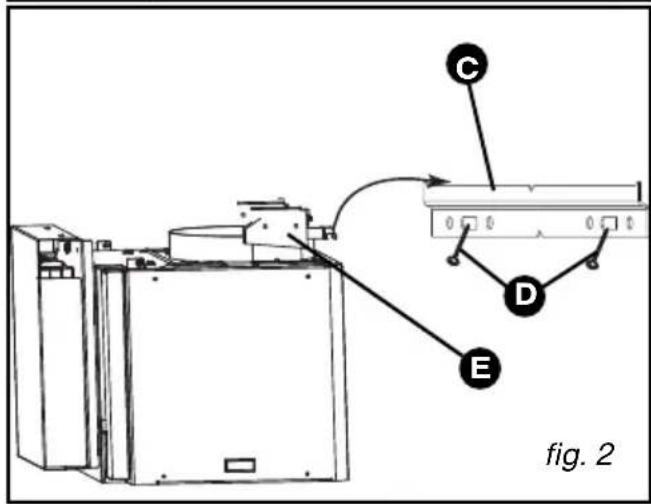

• Aparafuse a barra de fixação à parede (C/fig. 2) com os 2 parafusos (D/fig.2).
• Fixe o exaustor por meio das respectivas suspensões (E/fig. 2).
• Ajuste a altura e o nível através dos parafusos de ajuste (E/fig. 2) dos suportes (o parafuso superior para regular a horizontalidade, o parafuso inferior para regular a colocação na parede).
• Coloque o parafuso anti-elevação (D/fig 1)

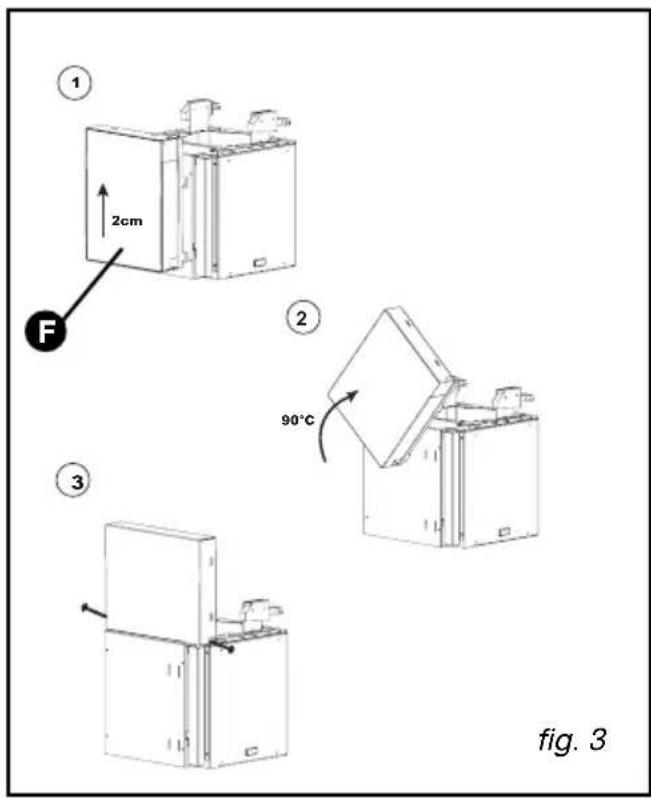

• Retire a fita adesiva da caixa (F fig.3)
• Levante a caixa cerca de 2 cm e, depois de a soltar, faça-a rodar 1/4 de volta; deslize e fixe-a com o auxílio dos 2 parafusos por cima do motor (fig 3).

Tenha cuidado para não danificar os cabos durante a rotação e fixação.

MONTAGEM DA CHAMINÉ

- Evacuação exterior

• Coloque o suporte metálico da chaminé na parede, encoste-o ao teto e fixe-o com os parafusos (fig. 1).
• Monte a válvula de retenção na saída do motor (fig. 2). Esta válvula de retenção permite obstruir a entrada de ar vindo do exterior.
• Se possuir um tubo com 125 mm de diâmetro, utilize o adaptador fornecido (fig. 3).

Se o tubo exterior for inferior a 125 mm, é obrigatório ligar o exaustor em modo de reciclagem.

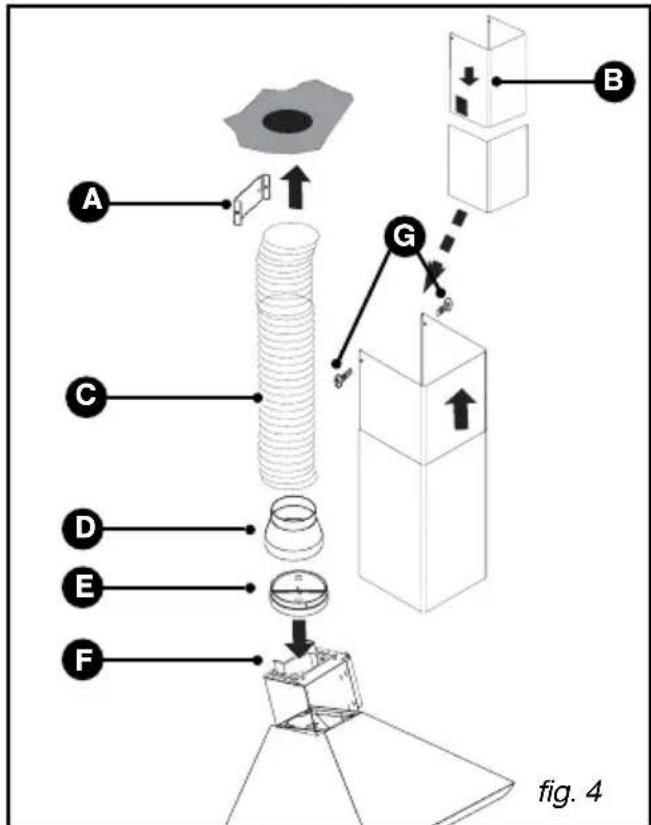

• Encaixe a extremidade do tubo na saída do motor (fig. 4).
• Prepare a chaminé telescópica, tendo o cuidado de dissimular os orifícios (B/fig. 4). Encaixe a chaminé montada desta forma no exaustor e levante a parte superior para ajustar a sua altura e, em seguida, aparafuse-a (G/fig. 4) ao suporte metálico da chaminé (A/fig. 4).

Para uma utilização ideal do exaustor, aconselhamos que a ligação seja efectuada a um tubo com 150 mm de diâmetro (vendido separadamente). Limite ao máximo o número de cotovelos e o comprimento do tubo. Se o exaustor funcionar com uma evacuação exterior, convém assegurar-se da existência de uma entrada de ar exterior suficientemente grande para fazer colocar a cozinha em depressão.

Conselho

A Suporte da chaminé B Chaminé telescópica C Tubo D Adaptador E Válvula de retenção F Saída do motor G Parafusos de fixação da chaminé

Reciclagem

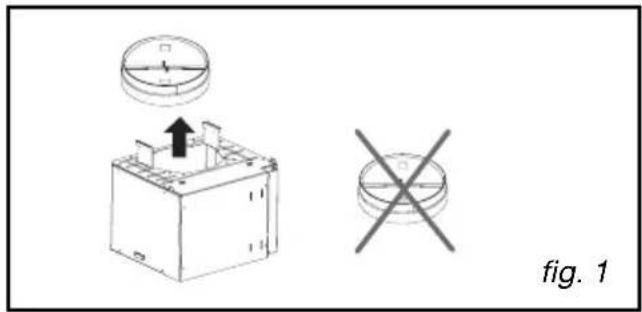

• Retire a válvula de retenção (fig. 1).

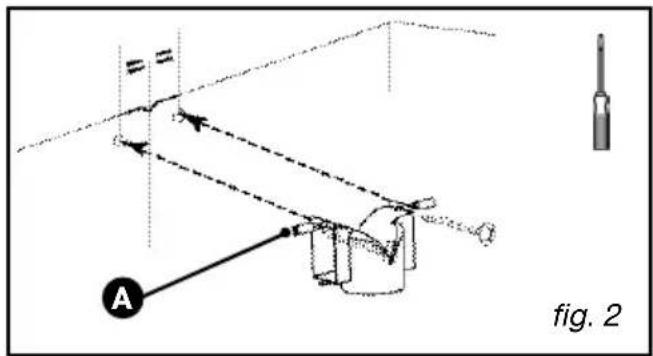

• Coloque o deflector plástico de fumos contra a parede, encoste-o ao tecto e fixe-o com os parafusos (fig. 2). Não se esquecer de centrar o deflector em relação ao traço vertical feito na parede (fig. 2).

Para os modelos > 700 mm, adicionar as 2 barras espaçadoras fornecidas na bolsa (A/fig 2).

• Encaixe uma extremidade do tubo no deflector e a outra extremidade na saída do motor (fig. 3).
• Prepare a chaminé, tendo o cuidado de deixar os orifícios virados para cima, de modo a ficarem visíveis (B/fig. 3).

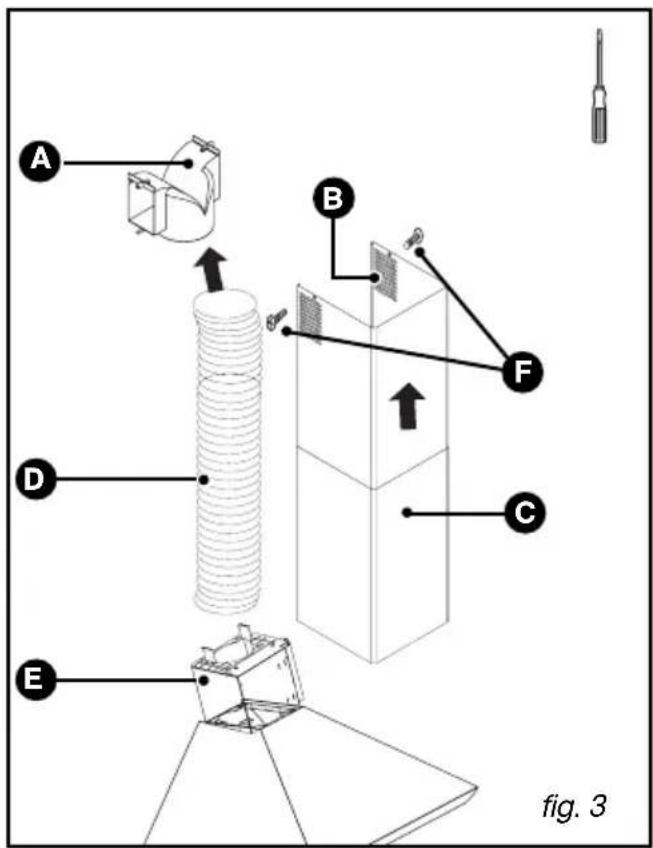

• Encaixe a chaminé montada desta forma (C/fig 3) no exaustor e levante a parte superior para ajustar a sua altura e, em seguida, aparafuse-a no deflector de fumos (A/fig.3) com os parafusos (F/fig.3).

A Deflector de fumos B Orifícios C Chaminé telescópica D Tubo E Suporte do motor F Parafusos de fixação da chaminé

PT 3 / UTILIZAÇÃO DO EXAUSTOR

DESCRIÇÃO DOS COMANDOS

A

Iluminação

D

Visor

B

Funcionamento / Paragem

Visor de velocidades (1, 2, 3 ou 4)

C

Seleção de velocidades de 1 a 4

Saturação dos filtros

Temporização

E

Temporização / Paragem diferida (10 min)

- Seleção das velocidades

• Cada pressão no botão de escolha da velocidade C define o ciclo seguinte: velocidade 1-2-3 ou 4 e, depois, regresso à velocidade 1.
• Quando voltar a utilizar, o exaustor é reiniciado na última velocidade selecionada.

- Selecção da temporização

• Premindo E uma vez, activa uma temporização; o exaustor para às 10 minutos. No visor, pisca para indicar que o exaustor se encontra no modo de temporização.

- INDICADOR DE SATURAÇÃO DO FILTRO CASSETE

O símbolo F pisca no visor após 30 horas de funcionamento do exaustor. Esta mensagem indica que é necessário lavar o filtro cassete.

Após a limpeza do filtro cassete, prima a tecla B durante cerca de 3 segundos, o que fará apagar F.

Conselho

Este guia de instalação e uso é válido para vários modelos, pelo que é possível

que constate algumas pequenas diferenças de detalhes e de equipamentos entre o seu exaustor e as presentes descrições.

Atenção

Desligue o aparelho (retirando-o da tomada, ou accionando o disjuntor) antes de proceder à sua limpeza e manutenção. Uma manutenção periódica do aparelho é uma garantia para o seu devido funcionamento, bom rendimento e durabilidade.

Atenção

O não cumprimento das instruções de limpeza do aparelho e dos filtros podem provocar incêndios. Respeite absolutamente as instruções de manutenção.

- LIMPEZA DOS FILTROS CASSETE

O filtro cassete deve ser limpo antes de 30 horas de utilização ou no mínimo uma vez por mês. A sua limpeza pode ser efectuada na máquina de lavar louça (colocados na vertical).

Lave-os com uma escova, água quente e um detergente suave. Passe-os por água e seque-os cuidadosamente antes de os voltar a instalar.

• Desmontagem do filtro cassete (fig. 1)
• Rode a pega integrada do filtro cassete.
• Oscile o filtro cassete para baixo.

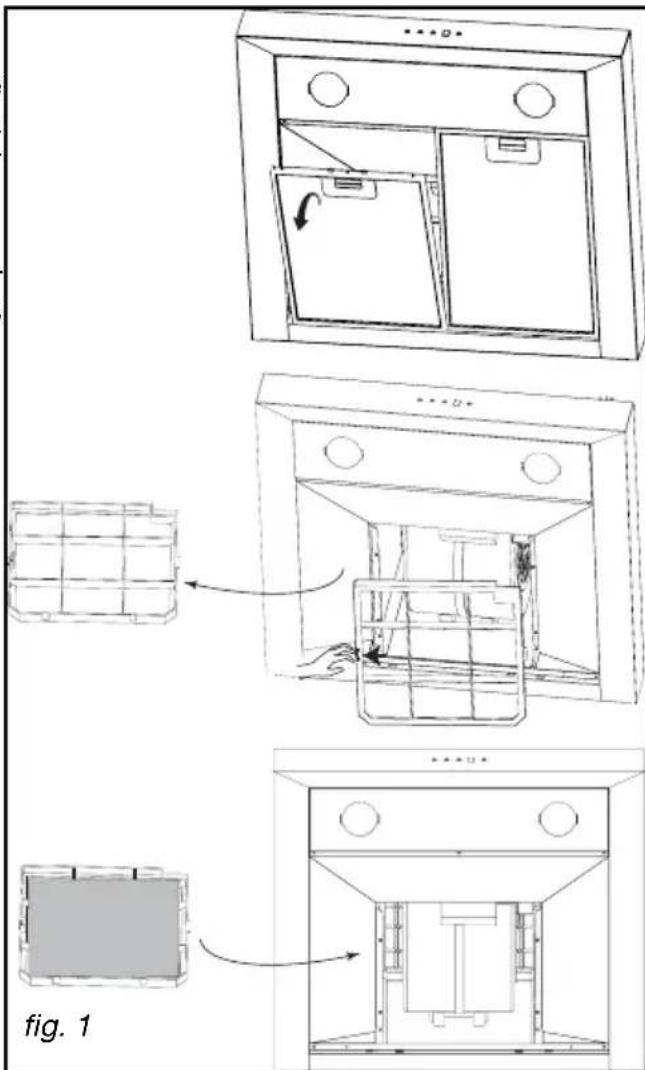

- SUBSTITUIÇÃO DO FILTRO DE CARVÃO (de acordo com o modelo)

Substitua o filtro de carvão após 120 horas de utilização aproximadamente.

• Retire o filtro cassete, desencaixando-o (fig. 1).

- LIMPEZA DAS SUPERFÍCIES EXTERIORES

Para limpar a parte exterior do exaustor, utilize água com um detergente suave diluído, mas não utilize cremes abrasivos nem o esfregão das esponjas.

- SUBSTITUIÇÃO DA LÂMPADA

Modelo com lâmpada de halogênio

— Retire o visor de iluminação (fig. 2). Mude a lâmpada de halogênio G4-20W12V. Torne a instalar todos os elementos, efetuando as operações no sentido inverso.

Atenção

Antes de efetuar qualquer intervenção, desligue o exaustor da corrente elétrica, quer retirando a ficha da tomada, ou acionando o disjuntor.

MANUTENÇÃO...	COMO PROCER?	PRODutos/ACCESSORIOS A UTI-LIZAR
Campânula e acessórios	Nunca utilize esfregões metáli-cos, produits abrasivos ou esco-vas demasiado duras	Para limpar a parte exterior e o vi-gia de iluminação, utilize exclusi-vamente produits de limpeza do-mésicos vendidos no comércio diluídos em água, em seguida en-xagúe comágua limpa e seque com um pano macio.
Filtro cassete	Este过滤 absorve os vapores gor-durosos e as poeiras. Este ele-mento desempenha uma impos-tante função na eficácia do exaus- tor.Se houver manchas persistentes,utilize um detergente creme não abrasivo e passe porágua limpa.	Com um produto de limpeza do-mésico vendido no comércio, em seguida exagúe e seque. A sua limpeza pode ser efectuada na má-quina de lavar louça colocados na vertical. (Não pôr em contacto com louça suja ou talheres de prata).
Filtro de carvão activo (dependendo do mode-lo ou optional)	Este过滤 absorve os cheiros e deve ser substituído pelo menos todos os anos em função da sua utilização.Encomende filtros no seu reven-dedor e anote a data de substi-tuições.

Para preservar o seu aparelho, recomendamos a utilização de produtos de limpeza Clearit.

A mestria dos profissionais

A Clearit propõe-lhe produtos profissionais e soluções adequadas para a limpeza diária dos seus eletrodomésticos e da sua cozinha.

Encontre no seu revendedor habitual os diversos produtos desta marca, bem como uma vasta gama de acessórios e consumíveis.

5 / ANOMALIAS DE FUNCIONAMENTO

PT

SINTOMAS	SOLUTIONES
O exaustor não funciona...	Verificar se: • não há um corte de electricidade. • FOI realmente selecionada uma velocidade.
O rendimento do exaus- tor é insufficiente...	Verificar se: • a velocidade selecionada do motor é suficien- te para a quantidade de fumo e de vapor liberta- da. • a ventilação da cozinha é suficiente para permitir a tomada de ar. • o FILTER de carvão não está gasto
O exaustor parou durante o seu funct ionamento	Verificar se: • não há um corte de electricidade. • o dispositivo de corte ominoplar não se acti- you.

6 / SERVIÇO PÓS-VENDA

PT

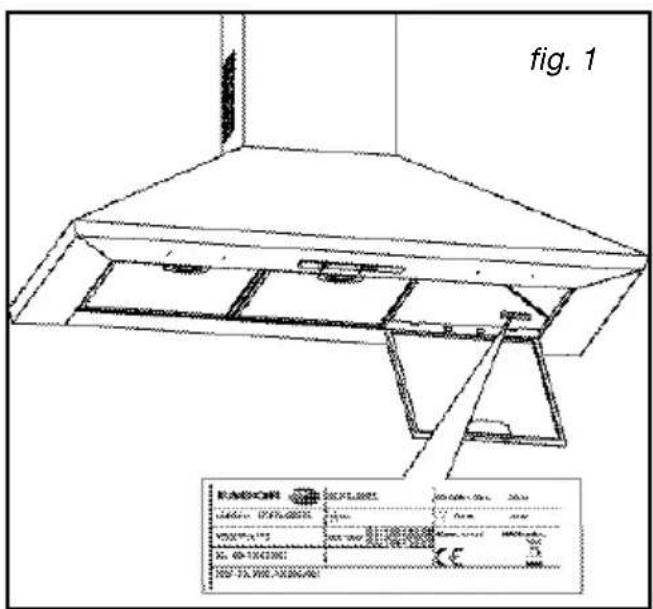

Qualquer intervenção no seu aparelho deve ser realizada pelo seu revendedor ou por outro profissional qualificado autorizado pela marca. Ao chamá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placa de identificação fixada no aparelho (Fig.1).
