Marca	Fagor
Modelo	CFS90AX
Tipo de producto	Campana decorativa de cocina
Ancho	90 cm
Profundidad	Aprox. 50 cm
Altura (chimenea telescópica)	Variable, ajustable
Peso	Aprox. 15 kg
Alimentación eléctrica	220-240 V ~ 50 Hz, monofásico
Fusible recomendado	10 o 16 A
Potencia máxima del motor	No especificada (estimación 200-300 W)
Número de velocidades	4 (1 a 4)
Temporizador	Apagado diferido de 10 minutos
Indicador de saturación de filtros	Sí, después de 30 h de funcionamiento (filtro cassette)
Tipo de iluminación	Lámpara halógena G4 - 20 W - 12 V
Número de lámparas	1 o 2 (según modelo)
Distancia mínima de seguridad	70 cm sobre la encimera
Diámetro de salida de aire	125 mm (adaptador incluido para 150 mm posible)
Modos de funcionamiento	Evacuación exterior o recirculación (filtro de carbón opcional)
Filtro cassette (grasa)	Lavable en lavavajillas, limpieza cada 30 h o 1 mes
Filtro de carbón activo (olores)	Recargable, reemplazo cada 120 h o 1 año
Limpieza exterior	Agua jabonosa, paño suave - no use productos abrasivos
Piezas de repuesto disponibles	Filtro de carbón, lámpara halógena G4, filtro cassette
Uso doméstico	Sí, no recomendado para uso comercial

Preguntas frecuentes - CFS90AX FAGOR

¿Cómo instalar la campana Fagor CFS90AX en modo evacuación?

Instale la campana al menos a 70 cm de la encimera. Conecte la salida del motor a un conducto de evacuación de 125 mm de diámetro (o 150 mm opcional) hacia el exterior. Utilice la válvula antirretorno incluida para evitar reflujos de aire. Siga la plantilla de perforación y atornille la barra de fijación a la pared.

¿Cómo usar la campana en modo recirculación?

Si no tiene salida exterior, retire la válvula antirretorno e instale un filtro de carbón activo (opcional) para retener los olores. Monte el deflector de plástico incluido y conecte el conducto entre el deflector y la salida del motor.

¿Cómo limpiar el filtro cassette de la campana?

El filtro cassette debe limpiarse cada 30 horas de uso (o una vez al mes). Desengánchelo, lávelo en el lavavajillas en posición vertical o a mano con agua caliente y detergente suave. Enjuague y seque bien antes de volver a colocarlo.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo se reemplaza aproximadamente cada 120 horas de uso o al menos una vez al año. Para cambiarlo, retire primero el filtro cassette, luego desenganche el filtro de carbón e inserte el nuevo.

¿Qué hacer si la campana no funciona?

Primero verifique la alimentación eléctrica (enchufe, fusible). Asegúrese de que se haya seleccionado una velocidad. Si la campana se detiene durante el uso, revise el disyuntor. Si el problema persiste, contacte al servicio postventa.

¿Cómo encender la iluminación de la campana?

Presione la tecla Iluminación (A) para encender o apagar la lámpara halógena. La lámpara es de tipo G4, 20 W, 12 V. En caso de avería, desconecte la campana, retire el cristal y reemplace la lámpara.

¿Cómo ajustar el temporizador de la campana?

Presione la tecla Temporizador (E) para activar el apagado diferido de 10 minutos. Se enciende un indicador. La campana se apagará automáticamente después de este tiempo. Esta función es útil para eliminar olores después de cocinar.

La campana hace ruido, ¿es normal?

Un ligero ruido de ventilación es normal, especialmente a alta velocidad. Si el ruido se vuelve anormal, verifique que la campana esté bien fijada a la pared, que los filtros estén limpios y que ningún objeto obstruya el conducto. Un filtro sucio puede aumentar el ruido.

¿Por qué se enciende el indicador de saturación de filtros?

El indicador se enciende después de 30 horas de funcionamiento para señalar que el filtro cassette debe limpiarse. Después de la limpieza, presione la tecla Encendido/Apagado (B) durante 3 segundos para apagar el indicador.

¿Cuál es la distancia de seguridad entre la campana y la encimera?

La distancia mínima entre la encimera y la parte más baja de la campana debe ser de al menos 70 cm. Si la encimera especifica una distancia mayor, esta prevalece.

MANUAL DE USUARIO CFS90AX FAGOR

ES MANUAL DE UTILIZACION

Con la inquietud de mejorar constantemente nuestros productos, nos reservamos el derecho de aportar a sus características sociales, funcionales o estéticas todas las modificaciones relacionadas con su evolución.

Importante:

Antes de poner en marcha el aparato, lea atentamente esta guía de instalación y utilización para familiarizarse más rápidamente con su funcionamiento.

1 / A LA ATENCIÓN DEL USUARIO

• Consignas de seguridad 18 Respeto del medio ambiente 19
• Descripción de su aparato 20

2 / INSTALACIÓN DE SU APARATO

• Utilización en versión evacuación 07
• Utilización en versión reciclaje 07
• Conexión eléctrica 08 Montaje de la campana 09 Montaje de la chimenea Evacuación exterior 10 Reciclaje 11

3 / UTILIZACIÓN DEL APARATO

• Descripción de los mandos 12
• Indicador de saturación del bajo modular 14

4 / MANTENIMIENTO Y LIMPIEZA DE SU APARATO

• Limpieza del filtro modular 15
• Cambio del filtro de carbono 15 Limpieza de la superficie exterior 16
• Cambiar la bombilla 16 Cuidado del aparato 17

Intervenciones 19 - Atención al consumidor 19

Importante

Conserve este manual con el aparato. Si debe vender o ceder el aparato a otra persona, asegúrese de que el manual de utilización vaya con él. Por favor, lea estos consejos antes de instalar y/o utilizar el aparato. Han sido redactados pensando en su seguridad y la de los demás.

CONSIGNAS DE SEGURIDAD

• Este aparato ha sido diseñado para ser utilizado por particulares en sus domicilios.
• Este aparato no está previsto para ser utilizado por personas (incluidos los niños) cuyas capacidades físicas, sensoriales o mentales sean reducidas, o por personas privadas de experiencia o conocimiento, salvo si han podido beneficiarse, a través de una persona responsable de su seguridad, de una vigilancia o de instrucciones previas concernientes a la utilización del aparato. Es aconsejable vigilar a los niños para asegurarse de que no jueguen con el aparato.

Cuando reciba el aparato, desembálelo o hágalo desembalar inmediatamente. Compruebe su aspecto general. Si tiene reservas que hacer, hágalo por escrito en el albarán de entrega y quédese con un ejemplar.

Su aparato está destinado a un uso doméstico normal. No lo utilice con fines comerciales o industriales, ni con otros fines que no sean aquellos para los que ha sido diseñado.

• No modifique o intente modificar las características del aparato. Podría suponer un peligro para usted.

Las reparaciones deben ser realizadas exclusivamente por un especialista autorizado.

Desconecte siempre la campana extractora antes de limpiarla o realizar el mantenimiento.

Ventile adecuadamente la habitación si la campana funciona al mismo tiempo que otros aparatos alimentados con una fuente de energía que no sea la electricidad. Esto es para que la campana no aspire los gases de combustión.

• No se debe flambear alimentos o tener encendidos los fuegos de gas sin ningún recipiente bajo la campana (las llamas aspiradas podrían deteriorar el aparato).

No se debe flambear alimentos o tener encendidos los fuegos de gas sin ningún recipiente bajo la campana (las llamas aspiradas podrían deteriorar el aparato).

Cuando esté friendo debajo del aparato, deberá vigilarlo constantemente. Los aceites y grasas calentados hasta una alta temperatura podrían coger fuego.

• Respete la frecuencia de limpieza y cambio de los filtros. La acumulación de depósitos de grasa podrá provocar un incendio.
• No debe funcionar encima de un fuego a base de combustible (madera, carbón).
• No utilice aparatos de vapor o a alta presión para limpiar el aparato (exigencias relativas a la seguridad eléctrica).
• Con el deseo de una mejora constante de nuestros productos, nos reservamos el derecho de añadir a sus características técnicas, funcionales o estéticas las modificaciones necesarias en relación a los últimos avances tecnológicos.

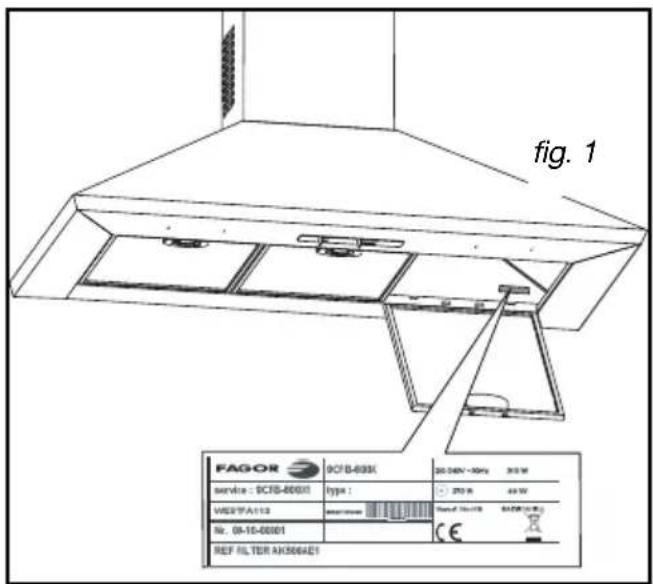

• Para que en el futuro encuentre fácilmente las referencias de la placa, le aconsejamos que las anote en la página "Servicio Técnico y Relaciones con el consumidor" (Esta página también le explicará cómo encontrarlas en el aparato).

Atención

• Cuando se trate de una comida calentada con un aparato conectado a una chimenea (ej.: estufa), hay que instalar la campana en modo reciclaje. No utilice la campana sin los filtros modulares.

Hay que prever una ventilación adecuada cuando se utilice una campana extractora de cocina al mismo tiempo que otros aparatos que funcionan con gas u otro combustible.

- RESPETO DEL MEDIO AMBIENTE

• Los materiales del embalaje de este aparato son reciclables. Participe en su reciclaje y ayude a proteger el medio ambiente llevándolos a los contenedores municipales previstos para ello.
• Su aparato contiene también numerosos materiales reciclables. Por ello ha sido marcado con este logotipo que indica que los aparatos viejos no se deben mezclar con los demás residuos.

De este modo, el reciclaje de los aparatos que organice el fabricante se efectuará en óptimas condiciones, de acuerdo con la Directiva Europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos. Pregunte en su ayuntamiento o al vendedor para poder localizar los puntos de recogida de aparatos viejos más cercanos a su domicilio.

• Le agradecemos su cooperación con la protección del medio ambiente.

Atención

La instalación está reservada a los instaladores y técnicos cualificados.

Atención

Antes de utilizar por primera vez el filtro modular, retire la película protectora.

Atención

Las partes accesibles de este aparato pueden calentarse mientras se utiliza con los aparatos de cocina.

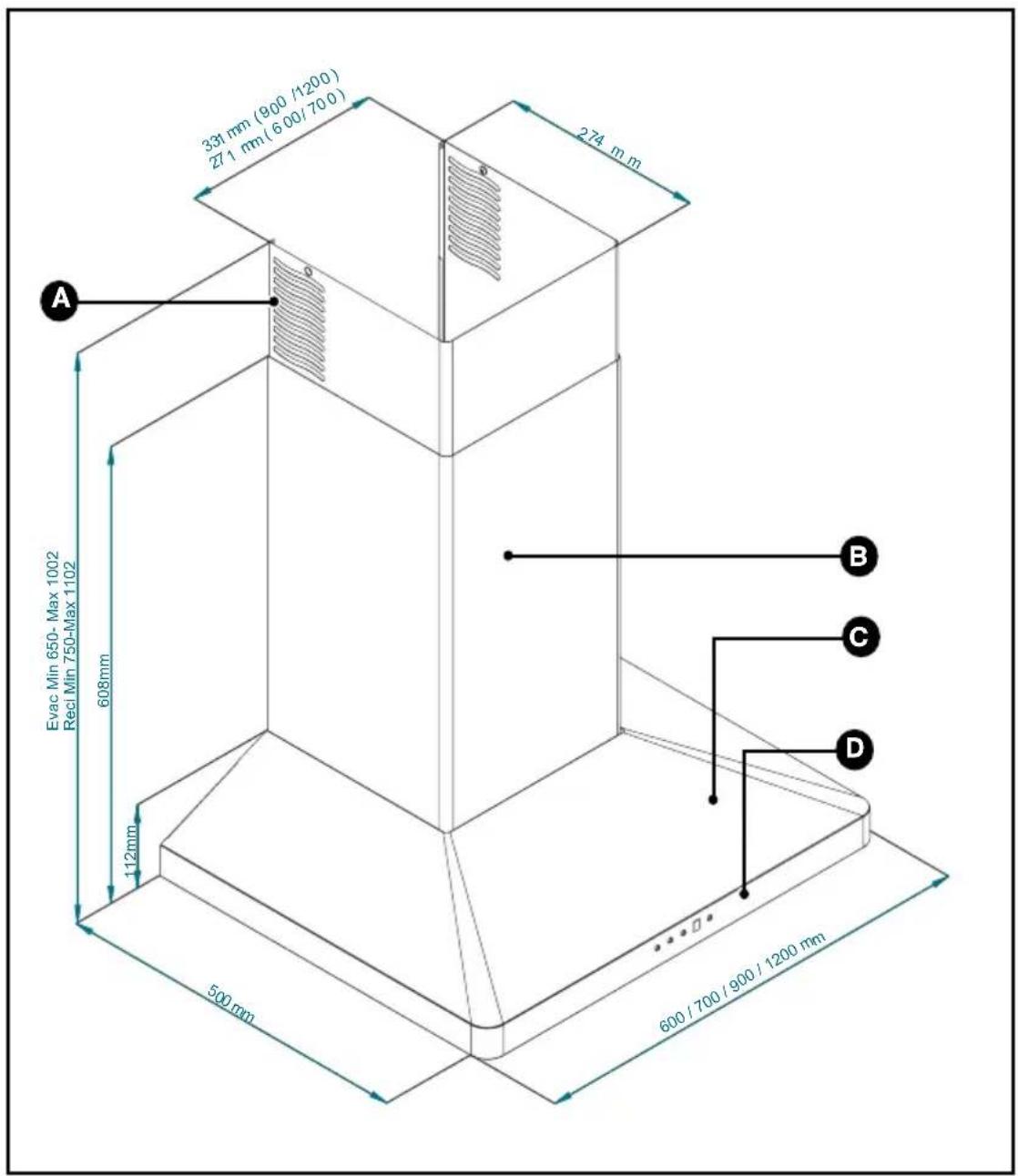

DESCRIPCIÓN DE SU APARATO

Aberturas

Carcasa

Chimenea

Mandos

• El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en él.
• Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de características que se encuentra en el interior de la campana.
• Si la instalación eléctrica de su campana obliga a efectuar una modificación para poder conectar el aparato, llame a un electricista cualificado.
• Si la campana se utiliza en versión evacuación, no conecte el aparato a un conductor de evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación mecánica controlada).
• El conductor de evacuación, sea cual sea, no debe desembocar en los bajos del tejado.
• Instale la campana a una distancia de seguridad de al menos 70 cm de la placa de cocción eléctrica, de gas o mixta.

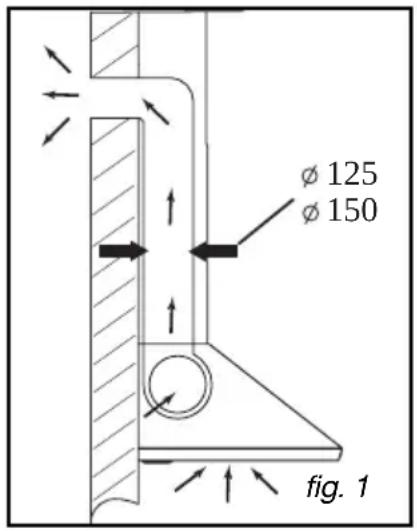

- USO EN VERSIÓN EVACUACIÓN

Si tiene una salida hacia el exterior.

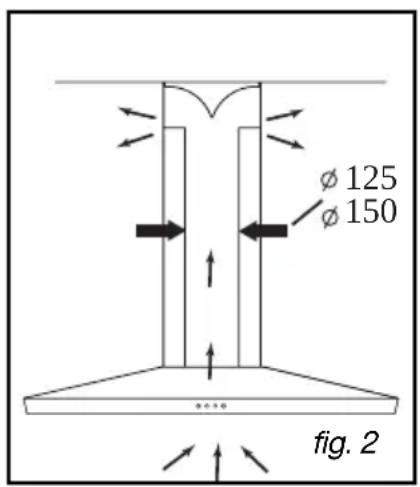

(fig. 1)

Puede conectar su campana a ella mediante un conducto de evacuación no incluido (mínimo Ø 125 mm, esmaltado, de aluminio, flexible o de un material no inflamable). Si su conducto tiene un diámetro inferior a 125 mm, deben pasar obligatoriamente al modo reciclaje.

Todos nuestros aparatos presentan la posibilidad de funcionar en modo reciclaje.

En ese caso, añada un filtro de carbono activo (opcional) que retendrá los olores.

(Ver capítulo 4: Cambio del filtro de carbono)

- CONEXIÓN ELÉCTRICA

Al efectuar la instalación y las operaciones de mantenimiento, el aparato debe estar desconectado de la red eléctrica y los fusibles estarán cortados y quitados.

La conexión eléctrica se debe realizar antes de colocar el aparato en el mueble.

Compruebe que:

• la potencia de la instalación es suficiente,
• las líneas de alimentación están en buen estado
• el diámetro de los cables es conforme con las normas de instalación.

Atención

Este aparato se suministra con un cable de alimentación H 05 VVF de 3 conductores de 0,75 mm2 (neutro, fase y tierra). Debe ir conectado a la red 220-240 V monofásica por medio de un enchufe normalizado CEI 60083 que debe quedar accesible una vez realizada la instalación, de acuerdo con las normas de instalación.

Declinamos toda responsabilidad en caso de accidente si este se produce por no tener toma de tierra o porque esta se encuentra instalada incorrectamente. El fusible de la instalación debe ser de 10 o 16 A. Si el cable de alimentación estuviera dañado, llame al servicio técnico para evitar cualquier peligro.

Atención

Si la instalación eléctrica de su campana obliga a efectuar una modificación para poder conectar el aparato, llame a un electricista cualificado.

Atención

Si la campana tiene cualquier anomalía, desconecte el aparato o quite el fusible correspondiente a la línea de conexión del aparato.

MONTAJE DE LA CAMPANA EXTRACTORA

Atención

La instalación debe ser conforme a las normativas vigentes para la ventilación de los locales. En Francia, dichas normativas están indicadas en el DTU 61.1 del CSTB. En particular, el aire evacuado no debe ser enviado a un conducto empleado para evacuar humos de aparatos que utilicen gas u otro combustible. Los conductos en desuso solo pueden ser realizados con el acuerdo de un especialista competente.

La distancia mínima entre la zona de cocción y la parte más baja de la campana debe ser de 70 cm. Si las instrucciones de la placa instalada bajo la campana indicaran una distancia mayor que 70 cm, es esta la que se debe tener en cuenta.

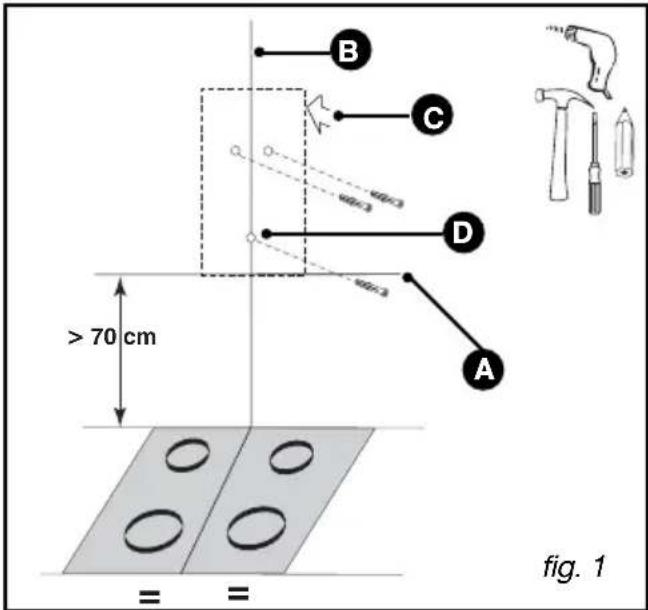

• Trace una marca horizontal a una distancia mínima de 70 cm de la zona de cocción. (A/fig.1). -Trace una raya vertical (B/fig.1) en la pared, centrada con respecto a la placa de cocción y que baje desde el techo hasta la marca horizontal precedente (A).
• Coloque la plantilla de perforación (C/fig. 1) contra la pared.
• El emplazamiento (D) corresponde al tornillo "anti-levantamiento" de la campana.

En el caso de una pared hueca, utilice tacos y tornillos adaptados.

• Taladre los 2 orificios. Introduzca las 2 clavijas.

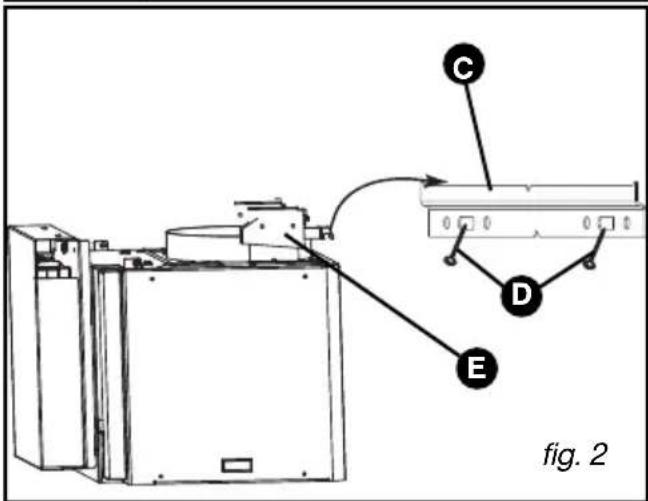

• Atornille el pasador de fijación a la pared (C/fig. 2) con los 2 tornillos (D/fig.2).
• Enganche la campana extractora por sus suspensiones (E/fig. 2).
• Ajuste la altura y el nivel con los tornillos de ajuste (E/fig. 2) de los soportes (el tornillo de arriba para la horizontalidad y el tornillo de abajo para su distancia a la pared).

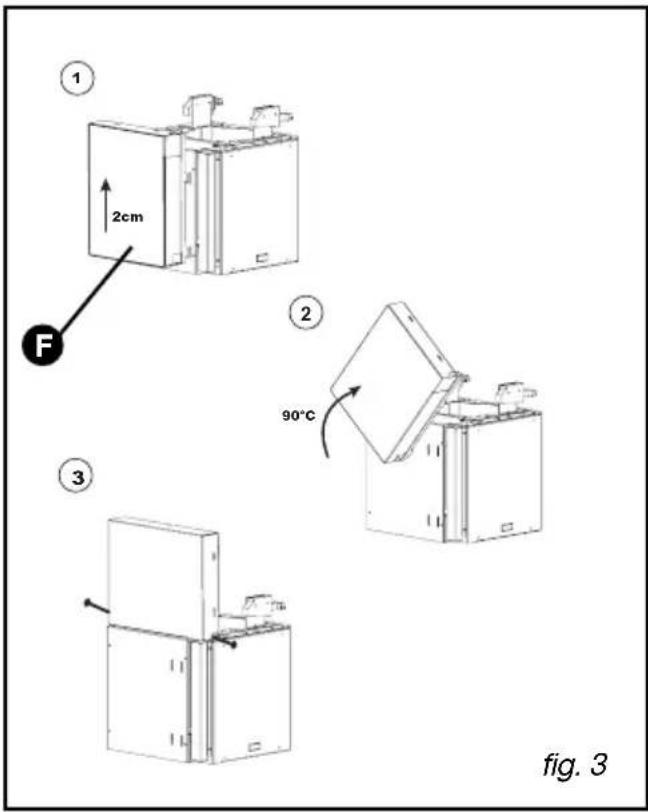

• Retire la banda adhesiva de la caja (F fig.3)
• Levante la caja unos 2 cm y a continuación suéltela, gírela 1/3 y luego deslícela y fíjela con 2 tornillos por encima del motor (fig 3).

Atención, no dañe los cables durante la rotación y la fijación.

ES 2/INSTALACIÓN DE SU APARATO

MONTAJE DE CHIMENEA

- Evacuación exterior

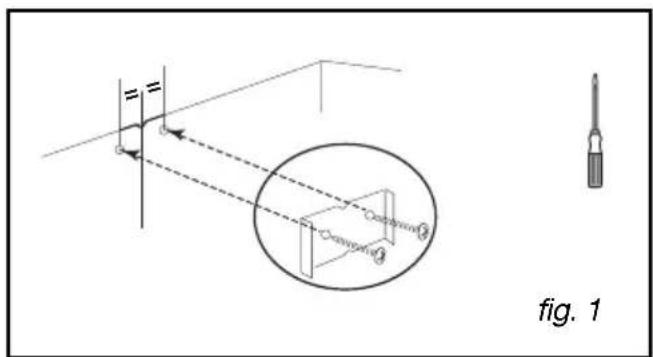

• Fije contra la pared, con los dos tornillos, el soporte metálico de la chimenea, apoyándolo contra la pared (fig. 1).
• Monte la válvula de retención en la salida del motor (fig. 2). Esta válvula de retención permite obstruir la entrada de aire procedente del exterior.
• Si el diámetro del conducto tiene 125mm , utilice el adaptador que se suministra (fig. 3).

Si su conducto tiene menos de 125mm , es obligatorio que conecte la campana en modo reciclaje.

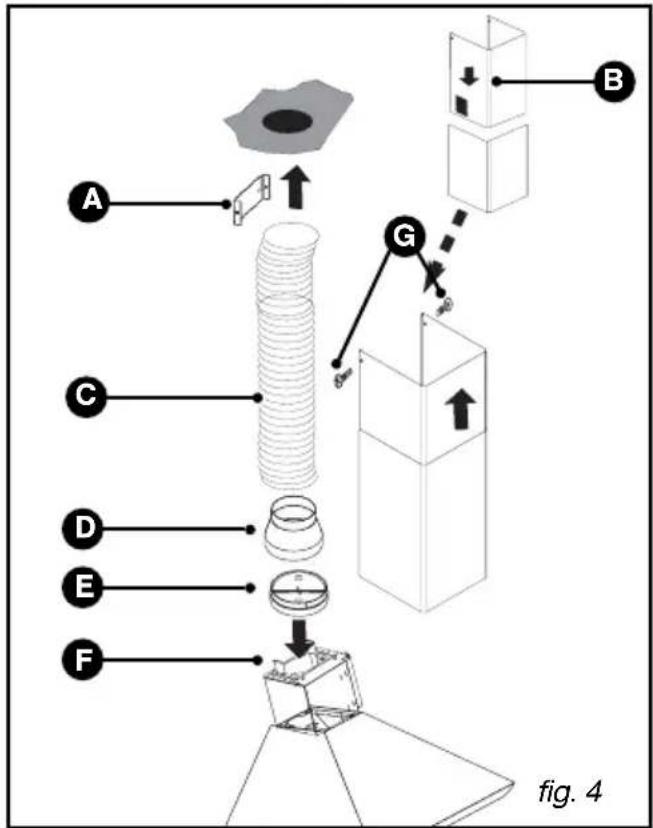

• Encaje el extremo del conducto en la salida del motor (fig. 4).
• Prepare su chimenea telescópica teniendo cuidado de disimular las aberturas (B/fig. 4).

Encaje la chimenea montada de este modo en la campana y levante la parte superior para ajustar la altura. A continuación atorníllela (G/fig. 4) al soporte metálico de la chimenea (A/fig. 4).

Para lograr un funcionamiento óptimo del aparato, le aconsejamos que lo conecte a un conducto de 150 mm de diámetro (no incluido). Limite al máximo el número de codos y la longitud del conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse de que la ventilación sea suficiente para que no se cree depresión en la habitación.

Consejo

Soporte de la chimenea B Chimenea telescópica Conducto D Adaptador E Válvula de retención F Salida motor G Tornillo de sujeción de la chimenea

Reciclaje

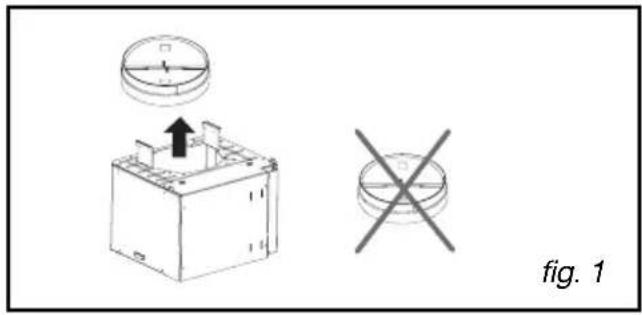

• Quite la válvula de retención (fig. 1).
• Fije contra la pared, con los dos tornillos, el soporte metálico de la chimenea, apoyándolo contra el techo (fig. 2). Tenga cuidado de que el deflector quede centrado con respecto al trazo vertical marcado en la pared (fig. 2).

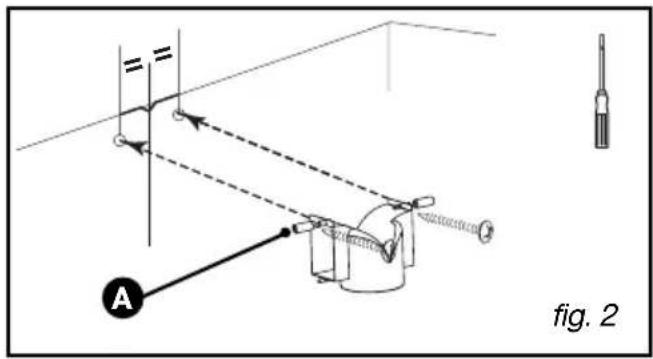

• Para los modelos > 700 mm (A/fig. 2)
• Encaje un extremo del conducto en el deflector y el otro extremo en el motor (fig. 3).
• Prepare la chimenea teniendo cuidado de colocar las aberturas hacia abajo para que estén visibles (B/fig. 3).

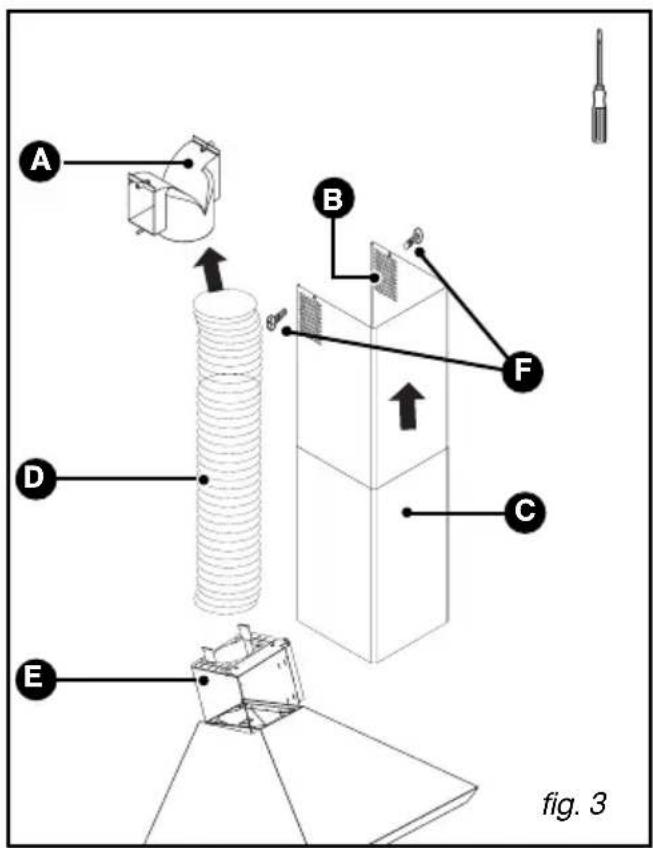

• Encaje la chimenea montada de este modo (C/fig. 3) en la campana y levante la parte superior. A continuación, atorníllela al deflector de humo (A/fig. 3) con los dos tornillos (F/fig. 3).

A Deflector de humo B Aberturas C Chimenea telescópica D Conducto E Soporte motor F Tornillo de sujeción de la chimenea

ES 3/UTILIZACIÓN DEL APARATO

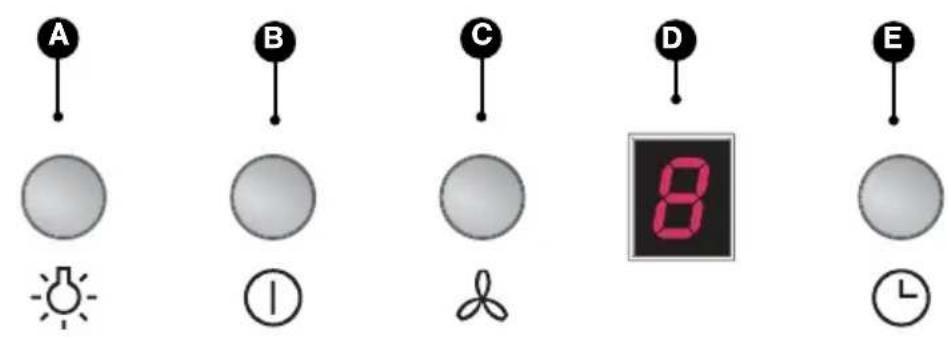

DESCRIPCIÓN DE LOS MANDOS

A Iluminación B Marcha/Parada C Selección de las velocidades de 1 a 4

D Pantalla

E Visualización de las velocidades (1, 2, 3 o 4) F Saturación de los filtros G Temporización/Parada retardada (10 min)

- Selección de las velocidades

• Cada presión en el botón "selección de velocidad" C establece el ciclo: velocidad 1-2-3 o 4 y a continuación regreso a la velocidad 1.
• Cada vez que utilices la campana, esta se activará con la última velocidad seleccionada.

- Selección de la temporización

• Una presión en E activa una temporización; la campana se detiene al cabo de 10 horas. En la pantalla parpadea un símbolo para indicarle que la campana se oculta en modo temporización.

- INDICADOR DE SATURACIÓN DEL FILTRO MODULAR

El símbolo parpadea en la pantalla al cabo de 30 horas de funcionamiento de la campana. Este mensaje le indica que es necesario lavar el filtro modular.

• Después de limpiar el filtro modular, pulse una vez el botón B durante aprox. 3 segundos, de este modo se apagará el

Consejo

Este manual de instalación y uso es válido para varios modelos. Por lo tanto, es posible que constate algunas diferencias de detalles y de equipamientos entre su aparato y la presente descripción.

Atención

Desconecte (retirando la toma o accionando el disyuntor) el aparato antes de realizar su mantenimiento o de limpiarlo. Un mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento y duración.

Atención

No respetar las instrucciones de limpieza del aparato y los filtros puede ocasionar incendios. Respete estrictamente las instrucciones de mantenimiento.

LIMPIEZA DEL FILTRO MODULAR

Se debe limpiar cada 30 horas de uso o aproximadamente una vez al mes como mínimo. La limpieza se puede hacer en el lavavajillas, en posición vertical.

Utilice un cepillo, agua caliente y un detergente suave. Aclárelo y séquelo con cuidado antes de volverlo a colocar.

- Desmontaje del filtro modular (A/ fig. 1)

• Accione el asa integrada del filtro modular. Incline el filtro modular hacia abajo.

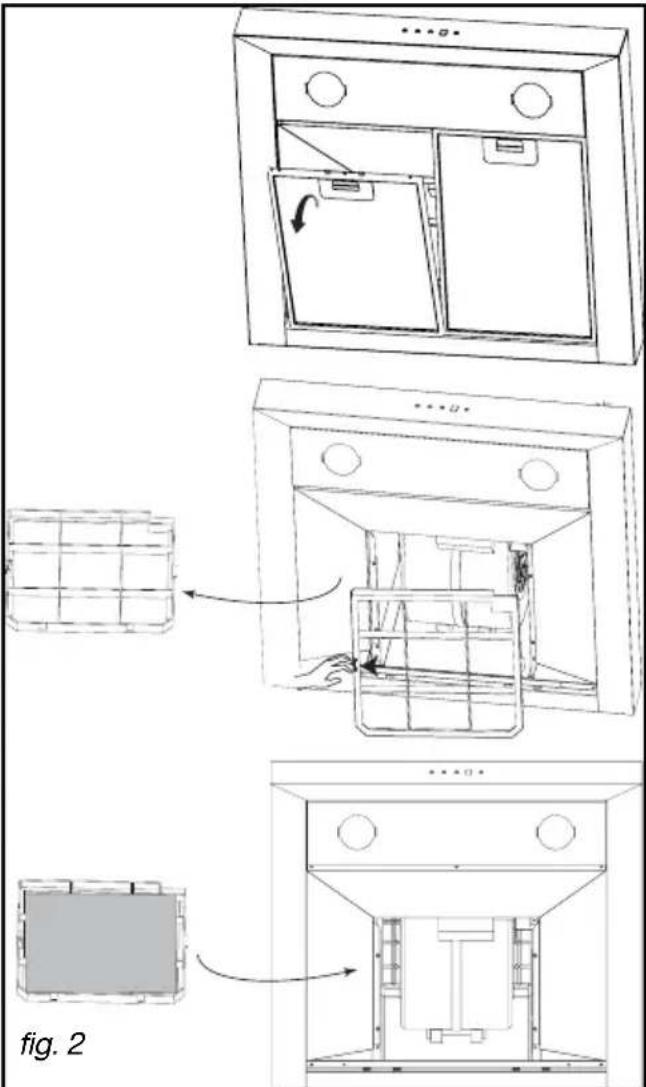

CAMBIO DEL FILTRO DE CARBONO (según modelos)

Cambio cada 120 horas de uso aproximadamente.

• Retire el filtro modular (fig. 1).
• Coloque el filtro de carbono en el filtro modular en el aro interior de la campana.

LIMPIEZA DE LA SUPERFICIE EXTERIOR

Para limpiar el exterior de la campana utilice agua con jabón, pero no use cremas para fregar, ni estropajos.

CAMBIO DE BOMBILLA

Modelo con bombilla halógena

• Retire la tulipa (fig. 3). Cambie la bombilla halógena G4-20W-12V.
• Vuelva a colocar el conjunto realizando las operaciones en sentido inverso.

Atención

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien desenchufándola o bien accionando el disyuntor.

• LIMPIAR EL APARATO

MANTENIMIENTO...	¿CÓMO PROCEDER?	PRODUCTOS/ACCESORIOS QUE SE DEBEN UTILizar
Cubierta y accesorios	No utilise nunca estropajos metálicos, productos abrasivos o cepillos demasiadouros.	Para limpiar el chasis y ojo de buey de iluminación, utilise exclu-samente products de limpieza del commercio diluidos en agua, aclare afterwards con agua y seque con un trapo suave.
Filtro modular	El filtro retiene los vapeores gra-sos y el polvo. Este elemento garantiza una parte importante de la eficacidia de la campana. En caso de manchas persisten-tes, utilise un detergente en crema no abrasivo y a continua-acción aclárelo con agua limpia.	Límpiela con un producto de limpieza del commercio, aclárela abund- dantamente y séquela. La limpieza se pueda efectuar en el lavava- jillas, en posición vertical (no lo ponga en contacto con la vajilla sucia o con cubiertos de plata).
Filtro carbono activo (segun modelo u opcio- nal)	Este filtro retiene los olores y se debecae alter al menos una vez al año, en función de su uso. Pida這些 filtros a su vendedor y anote la Fecha del cambio.

Para mantener en buen estado su aparato, le recomendamos que utilice los productos de limpieza Clearit.

La pericia de los profesionales

al servicio de los particulares

Clearit le propone productos profesionales y soluciones adecuadas para el mantenimiento cotidiano de sus aparatos electrodomésticos y su cocina.

Los encontrará en venta en su distribuidor habitual, junto con toda una línea de productos accesorios y consumibles.

SINTOMAS	SOLUTIONES
La campana no funciona.	Compruebe que: • no hay un corte de corriente. • se ha selección una velocidad.
El rendimiento de la campana es insufiente...	Compruebe que: • la velocidad del motor que ha selecciónado es suficiente para la cantiago de homo y el vapor de agua producido. • la cucina está suficientamente ventilada para que puedaentrar aire. • el filtro de carbono no está gastado (campana n version reciclaje)
La campana se ha parado@msteadas estarafuncionado	Compruebe que: • no hay un corte de corriente. • no se ha Activado el dispositivo de corte omnipolar.

6/SERVICIO TÉCNICO

ES

- INTERVENCIONES

Las eventuales intervenciones sobre su aparato deben ser efectuadas por un profesional cualificado depositario de la marca. Cuando realice su llamada, mencione la referencia completa del aparato (modelo, tipo y número de serie). Esta información figura en la placa de características (Fig.1).

FR 03 ES 16 EN 30 DE 44 PT 58
