MANUAL DE UTILIZADOR FQ 83.1 (ICE) HA HOTPOINT ARISTON

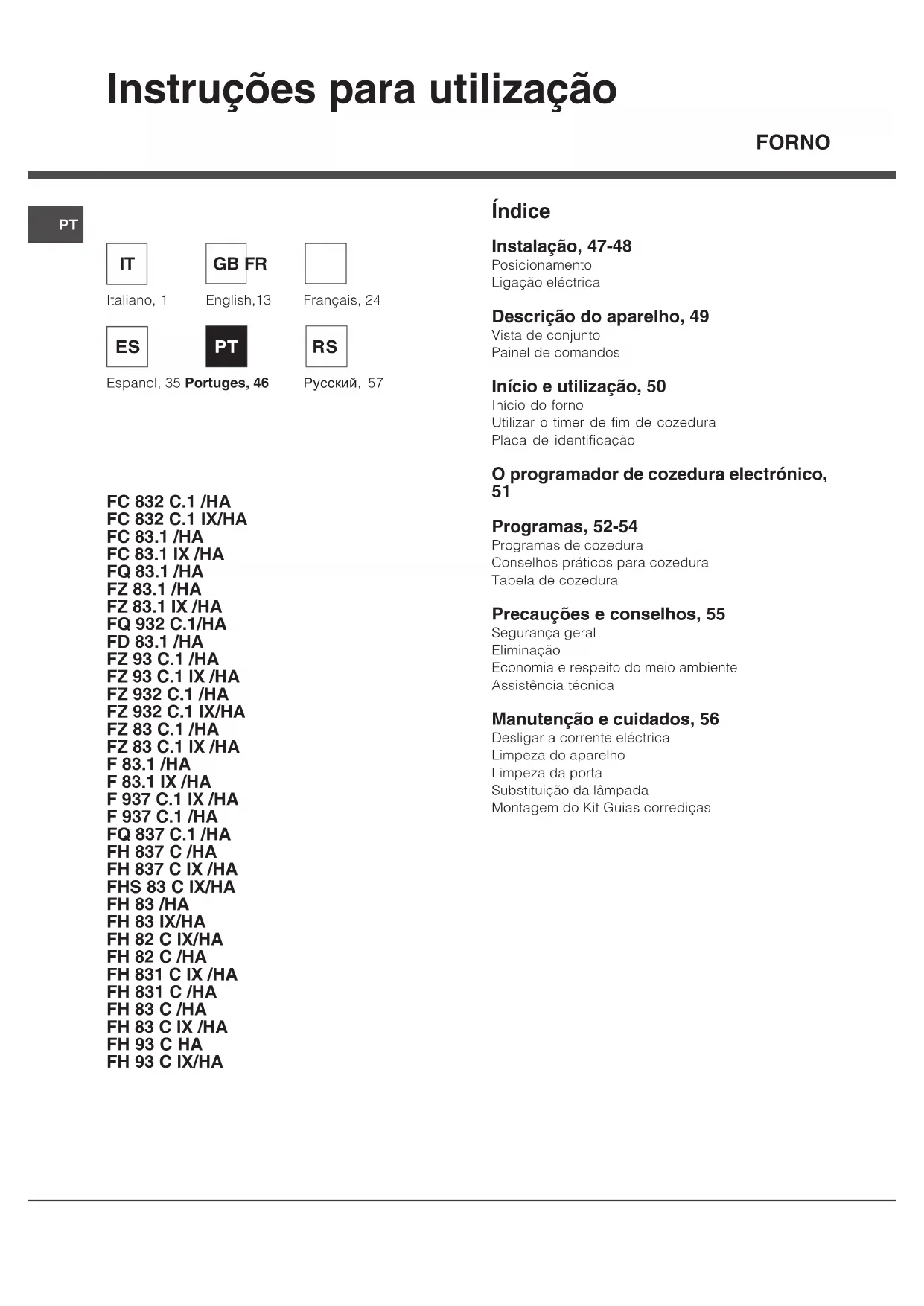

Presente sólo en algunos modelos.Instruções para utilização Índice Instalação, 47-48 Posicionamento Ligação eléctrica Descrição do aparelho, 49 Vista de conjunto Painel de comandos Início e utilização, 50 Início do forno Utilizar o timer de fim de cozedura Placa de identificação O programador de cozedura electrónico,

Programas, 52-54 Programas de cozedura Conselhos práticos para cozedura Tabela de cozedura Precauções e conselhos, 55 Segurança geral Eliminação Economia e respeito do meio ambiente Assistência técnica Manutenção e cuidados, 56 Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Montagem do Kit Guias corrediças FORNO

595 mm. 595 mm. 24 mm. 545 mm. 5 mm. 567 mm. 23 mm. 593 mm. 45 mm.558 mm.547 mm. min. Instalação 560 mm. 45 mm. ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada ( veja em Precauções e Conselhos

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• os painéis adjacentes ao forno devem ser de material resistente ao calor;

• no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

• para encaixar o forno, quer no caso de instalação sob uma banca ( veja a figura ) quer em coluna, o móvel deve ter as seguintes medidas: ! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação. Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. ( veja as figuras

Colocar no centro e prender Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel: 20 mm. de espessura: retire a parte móvel do calço (veja a figura); 18 mm. de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante

16 mm. de espessura: utilize a segunda cavidade ( veja a figura

Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.48

“C”“C” “C”“C” “C” encostados nos suportes “A”“A” “A”“A” “A”. Especialmente se a espessura do painel lateral do móvel:

• for de 16 mm.: monte o taquinho de maneira que o número 16 marcado no mesmo fique virado para o seu lado;

• for de 18 mm.: monte o taquinho de maneira que a parte sem escritas fique virada para o seu lado;

• for de 20 mm.: não monte o taquinho.

3. Prenda os suportes e os taquinhos na beira da

lateral do móvel mediante os parafusos “D”“D” “D”“D” “D”.

4. Prenda o forno no móvel mediante os parafusos e

as anilhas em plástico “E”“E” “E”“E” “E”. Ligação eléctrica ! Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir). Montagem do cabo de fornecimento

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura).

parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde (

Ligação do cabo de alimentação à rede Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação ( veja ao lado ). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação ( veja a seguir

• a tensão de alimentação seja entre os valores da placa de identificação ( veja a seguir

• a tomada seja compatível com a tomada do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados ( veja a Assistência Técnica

! A empresa exime-se de qualquer! A empresa exime-se de qualquer ! A empresa exime-se de qualquer! A empresa exime-se de qualquer ! A empresa exime-se de qualquer responsabilidade se estas regras não foremresponsabilidade se estas regras não forem responsabilidade se estas regras não foremresponsabilidade se estas regras não forem responsabilidade se estas regras não forem obedecidas.obedecidas. obedecidas.obedecidas. obedecidas.

• Há somente em alguns modelos.49

Descrição do aparelho Vista de conjunto Painel de comandos Painel de comandosPrateleira GRADEPrateleira BANDEJAPINGADEIRAGUIAS de escorrimento dasprateleirasposição 5posição 4posição 3posição 2posição 1Selector dosPROGRAMASSelector dosTERMOSTATOIndicador luminosoTERMOSTATOProgramadorELETTRÓNICO*

• Há somente em alguns modelos.50

Início e utilização ! Quando o acender pela primeira vez,aconselhamos de fazer funcionar o forno vazio pelomenos durante uma hora, com o termóstato posto àtemperatura máxima e a porta fechada. Em seguida,pode apagar, abrir a porta do forno e ventilar a sala.O odor que se sente é por causa da evaporaçãodas substâncias empregadas para proteger o forno. Início do forno 1. Para seleccionar o programa de cozedura quedesejar, rode o selector dos PROGRAMAS.2. Para escolher a temperatura rode o selector doTERMOSTATO. Uma lista com as cozeduras e asrespectivas temperaturas aconselhadas pode serconsultada na Tabela de cozedura ( veja os Programas

3. O indicador luminoso do TERMOSTATO acesaindica a fase de aquecimento até a temperaturadefinida.4. Durante a cozedura é sempre possível:- modificar o programa de cozedura mediante oselector dos PROGRAMAS;- modificar a temperatura mediante o selector doTERMÓSTATO;- interromper a cozedura se recolocar o selector dosPROGRAMAS na posição “0”.! Nunca encoste objectos no fundo do forno, paraevitar riscos de danos ao esmalte.! Coloque sempre os recipientes de cozedura sobre agrade fornecida.Ventilação de arrefecimentoPara obter uma redução das temperaturas externas,alguns modelos são equipados com uma ventoinhade arrefecimento. Esta gera um jacto de ar que saientre o painel de comandos e a porta do forno.! No final da cozedura, a ventoinha continua afuncionar até o forno arrefecer suficientemente.Luz do fornoAcende-se se for seleccionado / mediante oselector dos PROGRAMAS. Permanece acesa quandose seleccionar um programa de cozedura. Utilizar o timer de fim de cozedura* 1. Antes de mais nada, para dar corda nacampainha é necessário rodar o selector do TIMERDE FIM DE COZEDURA de uma volta quase inteirana direcção dos ponteiros do relógio.2. Volte na direcção contrária aos ponteiros dorelógio, para configurar o tempo que desejar, façacoincidir os minutos indicados no selector do TIMERDE FIM DE COZEDURA com a referência fixa dopainel de comandos.3. Depois que tiver passado o tempo tocará umsinal acústico e o forno desliga-se.4. Quando o forno estiver desligado, o timer de fimcozedura poderá ser utilizado como um normalcontador de minutos.! Para utilizar o forno com funcionamento manual, ouseja com o timer de fim de cozedura desactivado, énecessário rodar o botão TIMER DE FIM DECOZEDURA até o símbolo‘ 9.PLACA DAS CARACTERÍSTICAS Dimensóes largura cm. 43,5 altura cm. 32 profundidade cm. 41,5 Volume Litros 58 Ligações eléctricas tensão de 220-240V ~ 50Hz potência máxima absorvida 2800W ETIQUETA DE ENERGIA Directiva 2002/40/CE acerca dos fornos eléctricos. Norma EN 50304 Consumo de energia com convecção Natural – função de aquecimento: / Tradicional; Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento: / Pastéi s Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: - 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/ CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações - 2002/96/CE e posteriores modifica

• Há somente em alguns modelos.51

Regule o relógio ! Pode-se configurar, quando o forno estiver apagado, ou mesmo quando estiver aceso, mas não programar o fim de uma cozedura. Depois de ligar à rede eléctrica ou depois de um corte de corrente o ícone e os quatro algarismos do VISOR piscam.

1. Premir várias vezes a tecla

até o ícone e os três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule a hora; se manter

pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na

tecla para fixar a programação. Programe o contador de minutos ! Esta função não interrompe a cozedura e prescinde do uso do forno; permite apenas accionar o sinal acústico quando terminarem os minutos programados.

1. Premir várias vezes a tecla

até o ícone e os três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule o tempo desejado;

se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na

tecla para fixar a programação. Em seguida será mostrada a contagem regressiva no final da qual tocará o sinal acústico. Programação da cozedura ! É possível programar somente depois de ter seleccionado um programa de cozedura. Programação da duração da cozedura

1. Carregue várias vezes na tecla

até o ícone e os primeiros três algarismos piscarem no VISOR;

2. com as teclas “+” e “-” regule a data desejada;

se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na

tecla para fixar a programação.

4. depois que terminar o prazo, no VISOR aparecerá

escrito END e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15. Programar o fim de uma cozedura ! A programação do fim da cozedura é possível somente depois de ter definido uma duração para a cozedura.

1. Realize as operações de 1 a 3 descritas para a

2. em seguida premir a tecla

até o ícone e os quatro algarismos do VISOR piscarem;

3. com as teclas “+” e “-” regule a hora do fim da

cozedura desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

4. Aguarde 10 segundos ou carregue novamente na

tecla para fixar a programação.

5. depois que terminar o prazo, no VISOR aparecerá

escrito END e tocará um sinal acústico. Os ícones e acesos avisam que foi realizada uma programação. No DISPLAY são mostradas a hora de final de cozedura e a duração alternadas. Como anular uma programação Para anular uma programação:

• em seguida premir a tecla até o ícone da configuração a ser anulada e os algarismos do VISOR piscarem; Carregue na tecla “-” até que no visor apareçam os valores 00:00.

• mantenha pressionadas contemporaneamente as teclas “+” e ”-”; deste modo anulam-se todas as programações efectuadas, inclusive o contador de minutos.52

Programas Programas de cozedura ! Para todos os programas pode ser definida uma temperatura entre 60°C e MÁX., excepto:.

• BARBECUE (é aconselhável configurar somente em MÁX.);

• GRATIN (é aconselhável não ultrapassar a temperatura de 200°C). / Programa de

FERMENTAÇÃOFERMENTAÇÃO

FERMENTAÇÃOFERMENTAÇÃO

FERMENTAÇÃO O forno chega à uma temperatura de 40°C que mantém-se independentemente da posição do selector do TERMÓSTATO. Este programa é ideal para a fermentação de massas que contêm lêvedo natural. / Programa de

FORNO TRADIÇÃOFORNO TRADIÇÃO

FORNO TRADIÇÃOFORNO TRADIÇÃO

Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de uma prateleira haverá má distribuição da temperatura. / Programa do FORNO PARA PASTÉISFORNO PARA PASTÉIS FORNO PARA PASTÉISFORNO PARA PASTÉIS

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Esta função é indicada para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levitação) e algumas preparações “mignon” em 3 prateleiras simultaneamente. / Programa de

FAST COOKING Activam-se os elementos aquecedores e entra em funcionamento a ventoinha para proporcionar um calor constante e uniforme. Este programa não necessita de aquecimento prévio. Este programa é especificamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira. / Programa de COZEDURA MÚLTIPLA Activam-se todos os elementos aquecedores (superior, inferior e circular) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente. / Programa do

Activam-se os elementos aquecedores inferior e circular e entra em funcionamento a ventoinha. Esta combinação possibilita um aquecimento rápido do forno, com um grande fluxo de calor principalmente por baixo. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura. / Programa de BARBECUEBARBECUE BARBECUEBARBECUE BARBECUE Activa-se o elemento aquecedor superior e começa a funcionar o espeto rotatório (se houver). Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta do forno fechada. / Programa de GRATINGRATIN GRATINGRATIN GRATIN Activa-se o elemento aquecedor superior e começam a funcionar a ventoinha e o espeto rotatório (se houver). Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada. Espeto rotatório (somente em alguns modelos) Para accionar o espeto rotatório ( veja a figura

realize as seguintes operações:

1. coloque a bandeja pingadeira na posição 1;

2. coloque o suporte do espeto rotatório na posição 3

e enfie o espeto no respectivo furo, situado na parede traseira do forno;

3. para ligar o espeto giratório coloque o selector dos

PROGRAMAS / em / ; ! Depois do programa / ter iniciado, se abrir a porta, o espeto rotatório pára.53

Conselhos práticos para cozedura ! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados. ! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor.

• Coloque a bandeja pingadeira embaixo e a grade em cima. BARBECUE

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.

• É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato; FORNO para PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.

• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.54

ão das pratelei ras Pré aquecimento (minutos) Temperatura aconselhada Dura

cozedura (minutos) Levitação Fermenta

65-7 5 70-7 5 70-8 0 15-2 0 30-3 5 Forno para Pastéis Tortas doces Torta de fruta Plum cake Pão-de-ló Crêpes recheadas (em 2 prateleiras) Qu eques pequenos (em 2 prateleir as ) Salgadinhos folhados como queijo (em 2 prate leiras) Bignés ( em 3 prateleir as) Biscoitos (em 3 prateleiras) Merengues (em 3 prateleiras)

Cozinha Rápida Congelados Pizza M isto abóbora e camar ão panado Torta rústica de espinafre Panz erotte Lasanha Pãezi nhos d oir ad os Bolinhos de frango

10-1 2 Cozedura Múltipla Pizza (em 2

ra te leiras) Lasanha C ord eiro Frango assado com batatas Cavala Plum cake Bignés ( em 2 prateleir as) Biscoitos (em 2 prateleiras) Pão-de-ló (em 1 pr ateleira ) Pão-de-ló (em 2 pr ateleira s) Tortas salgadas

ir atório ( se houver) Vitela no espeto Cord eiro no espeto Frango (no espeto) com batatas (na bandeja pingadeira)

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.

• Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.

• Utilize luvas de forno para colocar e tirar recipientes;

• Não forre o fundo do forno com folhas de alumínio.

• Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderão arder.

• Assegure-se sempre que os selectores estejam na posição “z”/”

{” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para deslizar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica ( veja a Assistência técnica

• Não coloque objectos pesados sobre a porta do forno aberta.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Não permita que as crianças brinquem com o aparelho. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economia e respeito do meio ambiente

• Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora-se para reduzir a carga de absorção do fornecimento de electricidade.

• É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor. Assistência técnica Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.56

Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue oaparelho da alimentação eléctrica. Limpeza do aparelho

• As partes externas esmaltadas ou inoxidáveis e asguarnições de borracha podem ser limpas com umaesponja molhada com água morna e sabão neutro. Sefor difícil remover as manchas, empregue produtosespecíficos. É aconselhado enxaguar com águaabundante e enxugar depois da limpeza. Nãoempregue pós abrasivos nem substâncias corrosivas.• O interior do forno deve ser sempre limpo depreferência depois de cada utilização, enquantoainda estiver morno. Utilize água quente edetergente, enxagúe e enxugue com um panomacio. Evite abrasivos.• Os acessórios podem ser lavados como quaisquerutensílios, inclusive numa máquina de lavar loiça,excepto as guias corrediças.! Nunca utilize equipamento de limpeza a vapor oude alta pressão para limpar a aparelhagem. Limpeza da porta Limpe o vidro da porta com esponjas e produtos nãoabrasivos e enxugue com um pano macio; não usemateriais ásperos, abrasivos ou espátulas metálicasafiadas que podem arranhar a superfície e quebrar ovidro.Para uma limpeza maiscuidadosa, é possível retirar aporta do forno.1. abra a porta inteiramente veja a figura

2. utilizando uma chave defendas, levante e rode asalavancas

F F F F F situadas nasduas dobradiças (veja afigura

3. segure a porta dos dois ladosexteriores e feche-a novamentedevagar mas não inteiramente;Pressione os grampos

F, emseguida puxe a porta para a frentee retire-a das dobradiças (veja afigura). *3. segure a porta dos doislados exteriores e feche-anovamente devagar mas nãointeiramente; Em seguida puxea porta para a frente e retire-adas dobradiças (veja a figura Para montar novamente a porta realize, na ordemcontrária, as mesmas operações.Verificação das guarniçõesVerifique periodicamente o estado da guarnição aoredor da porta do forno. Se houver danos, contacte oCentro de Assistência Técnica mais próximo (veja aAssistência técnica).. É aconselhável não usar o fornoantes do mesmo ter sido reparado. Substituição da lâmpada Para substituir a lâmpada deiluminação do forno:1. Desatarraxe a tampa em vidrodo bocal da lâmpada.2. Desenrosque a lâmpada etroque-a por outra análoga:potência 25 W, engate E 14.3. Retire a tampa (veja a figura

Montagem do Kit Guias corrediças Para montar as guias corrediças:1. Desatarraxe os doisparafusos A (veja a figura). Se oforno for dotado de painéis auto-limpantes, estes resultarão mo-mentaneamente desmontados.2. Substituir os parafusos A com osparafusos e os espaçadores (B+C)fornecidos com o kit.3. Atarraxe os novos parafusos B e osrespectivos espaçadores C, montandotambém os painéis auto-limpantes.4. Fixar os dois encaixes D daguia nos específicos furossituados nas paredes do forno veja a figura). Os furos para aguia esquerda estão posicionadosno alto, os furos para a guia direitaestão em baixo.5. Finalmente, encaixe a guia no espaçador C.! Não inserir as guias corrediças na posição 5.
