MANUAL DE UTILIZADOR N9500GTC1GQSF ECS

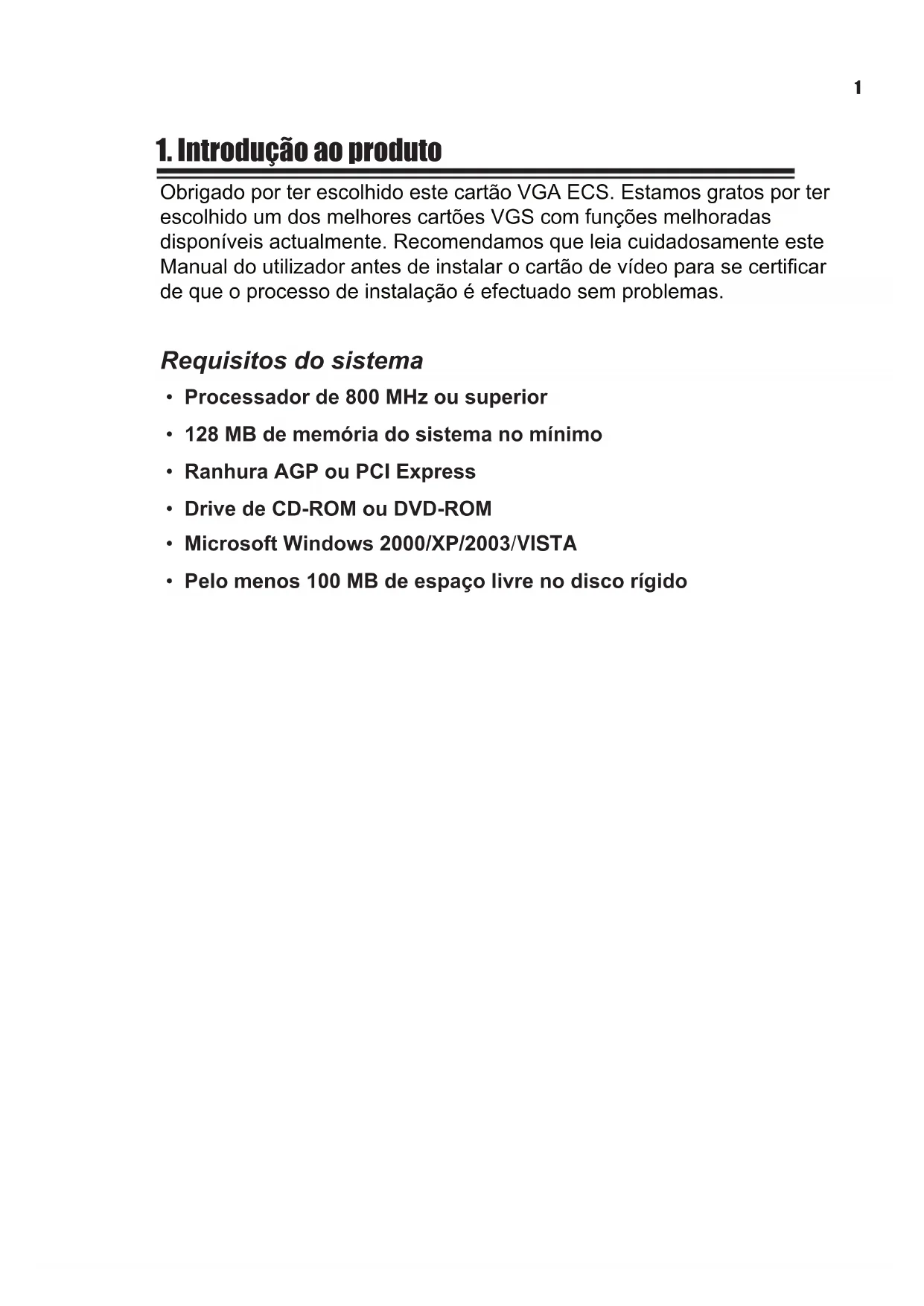

1. Introdução ao produits

Obrigado por ter escolhido este cartão VGA ECS. Estamos gratos por ter escolhido um dosmelores cartoes VGS com funções melhoradas disponíveisactualmente. Recomendamos que leia cuidadosamente este Manual do utilizesrador antes de instalar o cartao de video para se certificar de que o processo de instalacao é efectuado sem problemas.

Requisitos do sistema

• Processor de 800 MHz ou superior
  128 MB de的记忆 do Sistema no minimum
• Ranhura AGP ou PCI Express
• Drive de CD-ROM ou DVD-ROM
• Microsoft Windows 2000/XP/2003/VISTA
• Pelo menos 100 MB de espaço livre no disco rígido

2. Instalação do hardware

2.1. Conteudo da embalagem

1. Cartão VGA com motor grafico NVIDIA
2. CD com software e controlador
3. Guia de instalação<rapida
4. Adaptador do cabo

O nome do Modelo e imagens realizados neste Manual do Utilizador destinam-se apenas para fins de referencia, e podem ser ligeiramente differsentes do seu cartão.

2.2. InstALAÇÃO do hardware

1. Desligue o computador e desligue o conector à fonte électrique do sistema.
2. Retire a caixa protectora do computador. Se houver qualquer dispositivo homogéneo, retire-o (para fazer a correção de danos por causa da electricidade estática, certifique-se de que descarrega a electricidade estática antes de efetuar a instalação).
3. Tire o cartão VGA do saco à prova de electricidade estática e instale-o cuidadosamente na motherboard (Alguns cartões possuem um cabo de potência adicional; se seu cartão tiver um, certifique-se de que esse cabo é ligado à corrente, caso contrário o cartão pode não functionar devidamente!).
4. Coloque a caixa no computador e ligue o cabo do monitor à parte traseira da porta de saída video do cartão VGA.
5. Ligue o computador.

1. Não faça umaburgh Plug and Play com o cabo do cartao VGA quando o computador ainda está ligado, visto que isto podera fácilmente danificar os componentes do cartao VGA.
2. Certifique-se de que introduz o cartão VGA na ranhura correcta. Os cartões PCI Express são differsentes dos cartões AGP (Consulte as imagens que se seguem!). Certifique-se de que localiza a ranhura correto no computador ou pode provoc danos no seu computador.

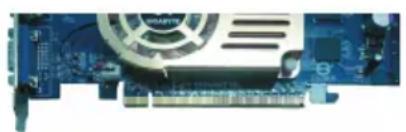

PCI Express

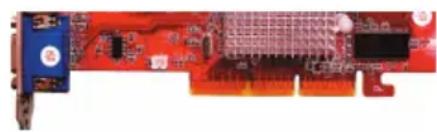

AGP

1. A motherboard pode possivelmente ter das ranhuras PCI Express, consulte o manual da motherboard para verficar qual é a localização da ranhura correcta para uso com umsystema de cartão singular.

3. Instalação do software

Introduza o CD com o software e o controlador na drive de CD-ROM, o programa ECS VGA INSTALLER irá ser executado automaticamente (Se o sistema não"Iniciar este programa, execute o ficheiro Install CD.exe que se encontrar no submenu).

3.1. Instalação do utilítaire da drive da motherboard

O'utilário da drive da motherboard deve ser instalado primeiro se não estiver a utiliser um chipset Intel.

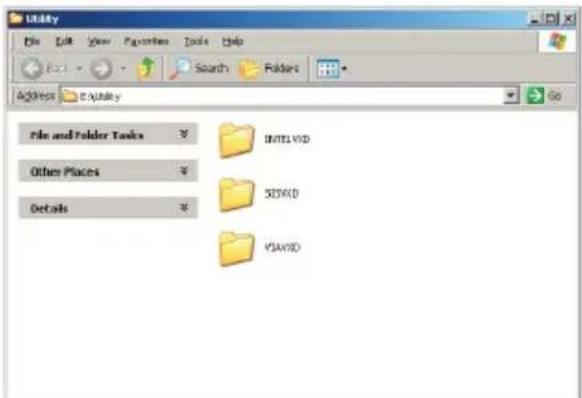

Passo 1:

Na janela seguente, selezione a categoria de chipset correcta da sua motherboard, e em seguida instale o controlador.

3.2.InstALAÇÃOdoDirectX

O DirectX maximize o desempenho, estabilitad e seguranga do seu cartao VGA. Pode ignorar este passo se o seu Sistema operativo for o Windows XP SP2 ou superior.

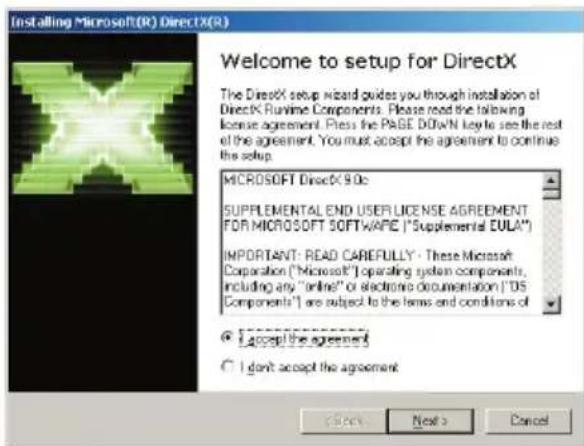

Passo 1:

Instale o DirectX passo a passo de acordo com as instruções que se encontrar no(ECRA.

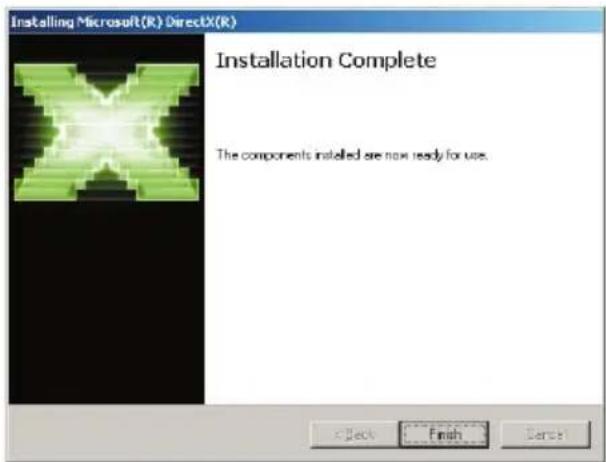

Passo 3:

Reinicie o seu computador quando a instalação estiver completes.

3.3 Instalação do controlador do cartão VGA

3.3.1. Desinstale os controadores antigos

Casó ja tenho controladores instalados no seu siistema, retire-os antes de instalar o novo.

Passo 1:

Selezione Add/Remove Programs (Adicionar/Remover programas) na janela Control Panel (Painel de controlo).

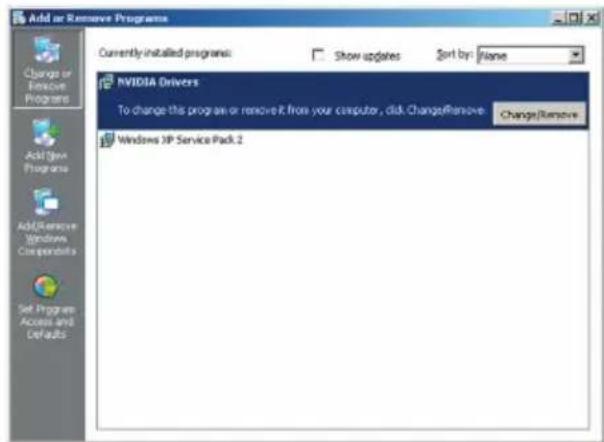

Passo 2:

Seleciona a opcao (Controladores NVIDIA) e apague-a.

3.3.2. Instalação do controlador do cartão VGA

Pode instalar o controlador do cartão VGA atraves de uma das segunte abordagens.

Abordagem 1: Auto-installacao do programa ECS VGA INSTALLER.

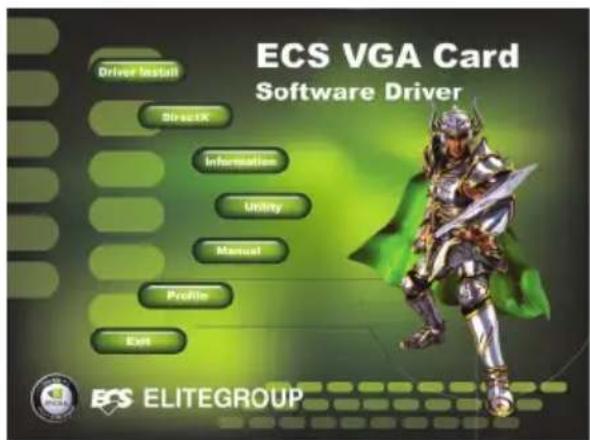

Passo 1:

Seleciono o item (Instalacao do controlador) no menu principal.

Passo 2:

O programa de instalacao é executado automaticamente.

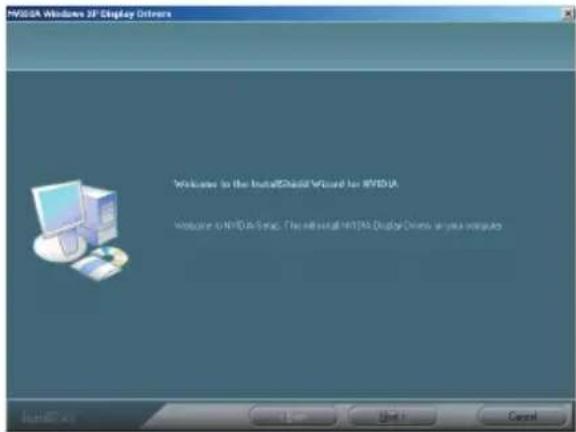

Passo 3:

Instale o controlador seguido as instruções que surgirem no ecra.

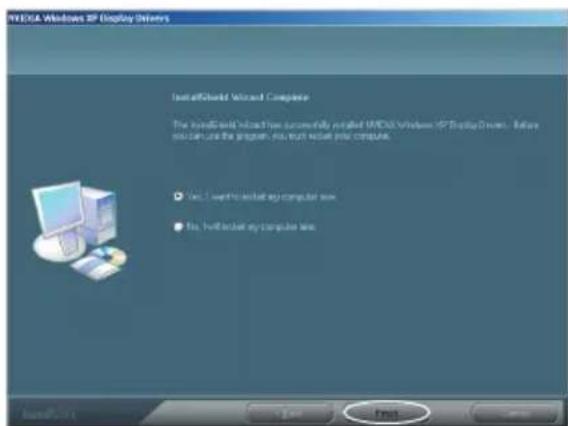

Passo 4:

Clique no botão e reinicie o seu computador quando a instalação estiver complete.

Abordagem 2: O disposito o atraves do qual o computador detecta novo hardware Inicio o computador antes de terminar a instalação. A janela Found New Hardware (Foi encontrar novo hardware) é surgir no ecran. Introduza o CD de instalação que foi fornecido na embalagem do cartão grafica na drive do CD-ROM. Pode agora selecionar tambem a opção (Cancelar) e seguir a Abordagem 1 para completar a instalação.

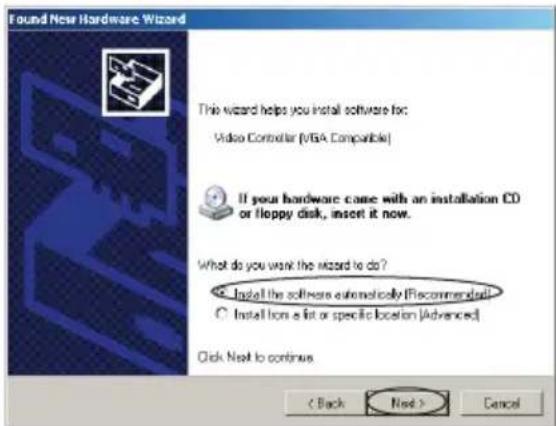

Passo 1:

Seleciona a opcao (Instalacao automatica do software) na caixa de dialogo, a indicação Found New Hardware (Foi encontrar novo hardware), e clique em (Seguin).

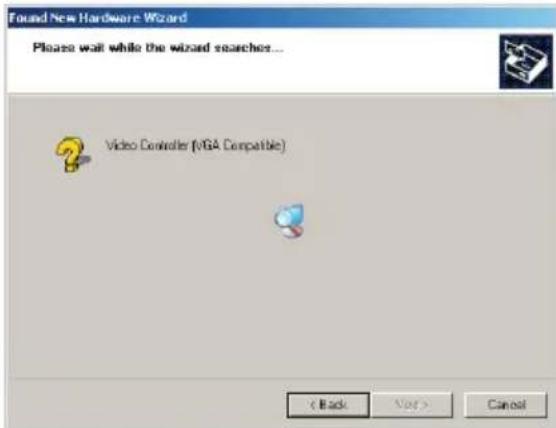

Passo 2:

O Sistema efectua uma busca pelo programa do controlador no CD do software e do controlador e instala-o automaticamente. (Certifique-se de que o CD com o controlador se encontra na drive do CD-ROM).

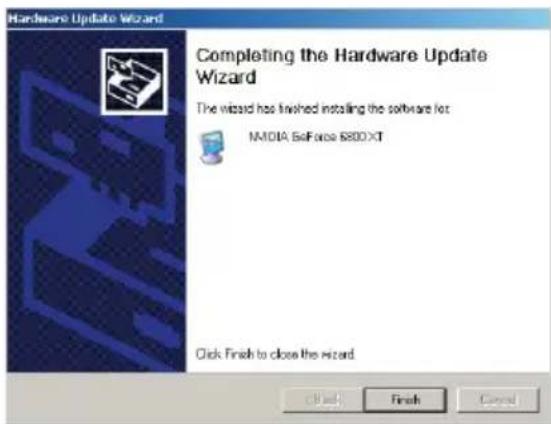

Passo 3:

Termine a instalacao e reinicie o computador.

3.3.3. Actualização do programa do controlador do cartão VGA

A págin da ECS na Internet (www.ecs.com.tw) iráactualizar atempadamente o programa do controlador de video. Vá à págin e efectue o download da mais recente versão do programa para maximizar o desempenho doSYSTEMA. Podeactualizar o programa através de de uma das seguintes abordagens.

Abordagem 1: Faça o download a versão mais recente do programa e instale-o direcionmente. Faça o download e execute a versão mais recente do programa. Para obter mais informações pode consulutar o guia de instalacao do programa do controlador do cartao VGA.

Abordagem 2: Actualize o programa do controlador manualmente.

Passo 1:

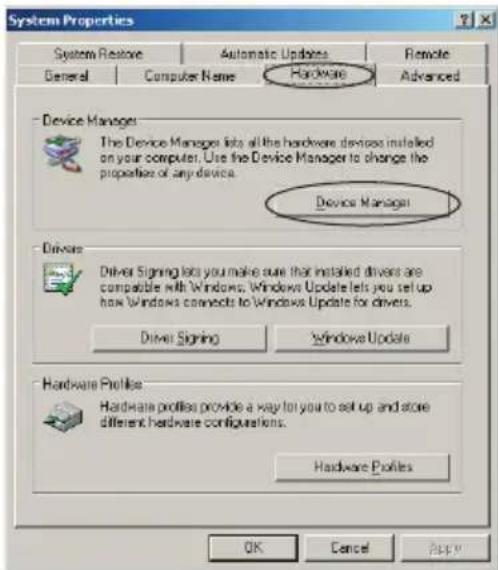

Seleciona a opcao System (Sistema) no Control Panel (Painel de controlo), e selecione o separator Hardware (Hardware) e clique em (Gestor de dispositivos) na nova janela.

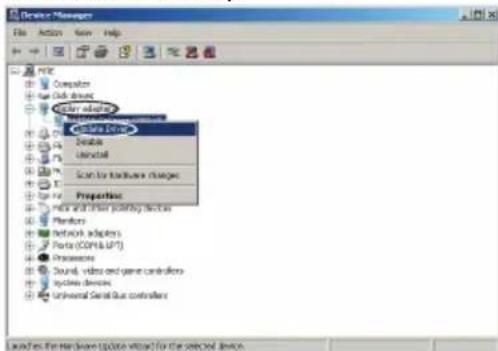

Passo 2:

Clique两大 vez em (Exibir adaptadores), clique com o botão direito do rato no disposicao que desejaactualizar, e selecao a opcao (Actualizarprograma do controlador).

Passo 3:

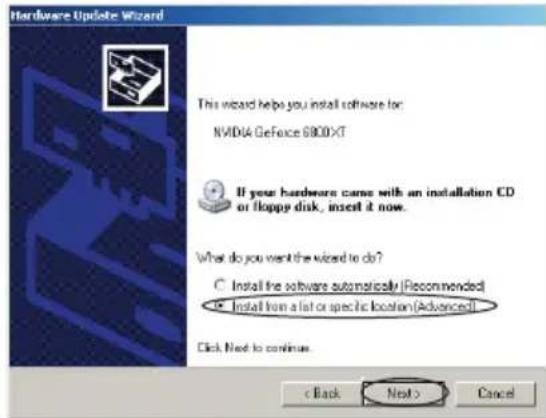

Na caixa deDSLgo (Actualização do hard -ware), seleção a opçao (Instalar a partir de uma localização spécifique). Clique em (Seguinte).

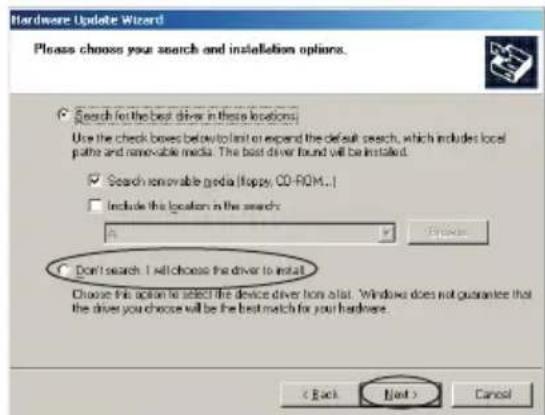

Passo 4:

Seleciona a opcao (Nao efectuar a busca. Eu seleciono o controlador a instalar). Clique em (Seguinte).

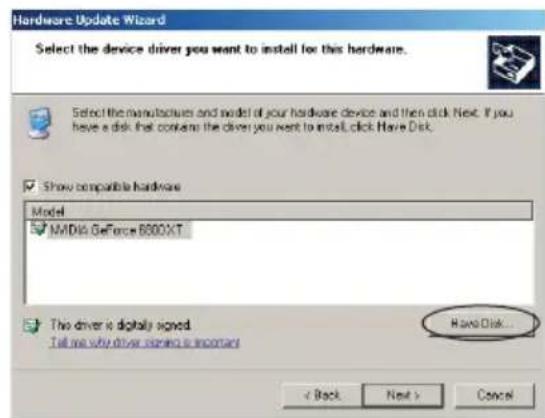

Passo 5:

Na caixa deDSLgo (Actualização do hardware), siga as instruções fornecidas e seleção a opção (Instalar o disco) e conclusa aactualização.

4. Configuração do software

Depois de ter instalado o controlador e quaisquer funções adcionais, pode configurar as definições de exibicao.

Nem todas as funções descriñas a seguir são suportadas pelo seu cartão. As funções do cartão VGA diferem de acordo com os motores graficos!

4.1 Ajustar a resolução do ecra e a qualidade da cor

Passo 1:

Clique com o botão direito do rato em qualquer lugar num espaço vazio no ambiente de trabalho do Windows e seleciona a opção (Propriedades).

Passo 2:

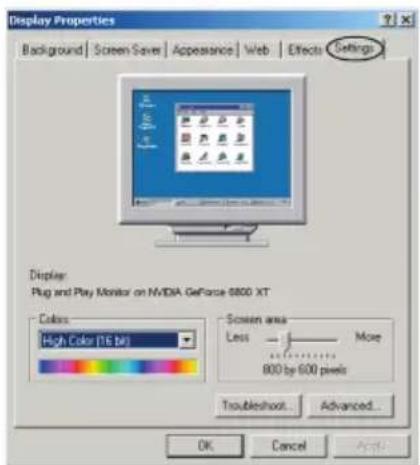

Seleciono o separator Settings (Definições), e pode ahora configurar a resolution do ecra desejada utilizing o seu rato para mover a barra deslizadora para会上erar a resolution (mova a barra deslizadora para a esquerda na direção da indentação less (inferior)). Pode tambem mudar a qualidade da cor colocando no menu pendente Colors (Cores). Recomendamos que configure esta opção para a definição mais elevada possível (Figura 1).

4.2 Ajustar a frequência deactualização do monitor

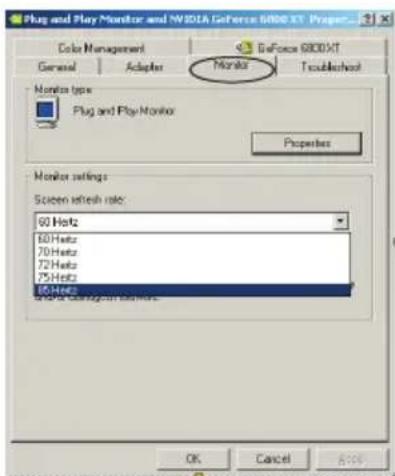

Clique no botão Advanced (Avançado) na janela Display Properties (Exibir propriedades), seleção o separator Monitor, e seleção a frequência deactualização no menu pendente Refresh Frequency (Frequência deactualização) (Figura 2).

Figura 1

Figura 2

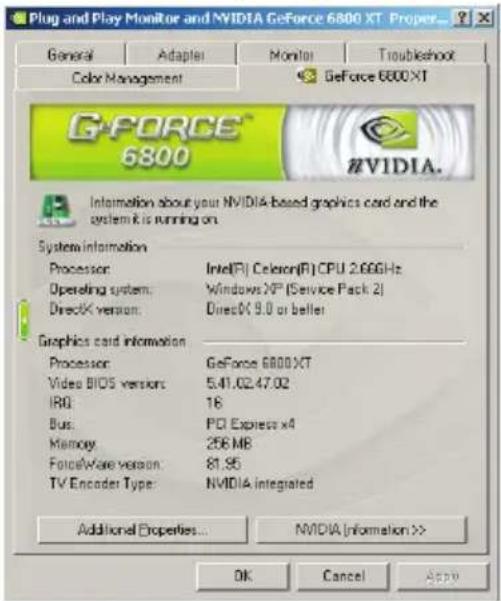

4.3 Informação sobre o cartão VGA

O item (Informação sobre o cartão VGA) fornece a informação sobre a versão da BIOS video, a versão Force-Ware, o nome do chipset NVIDIA, tipo de BUS, IRQ, a capacidade da memória video eSYSTEMA de operacao, etc.

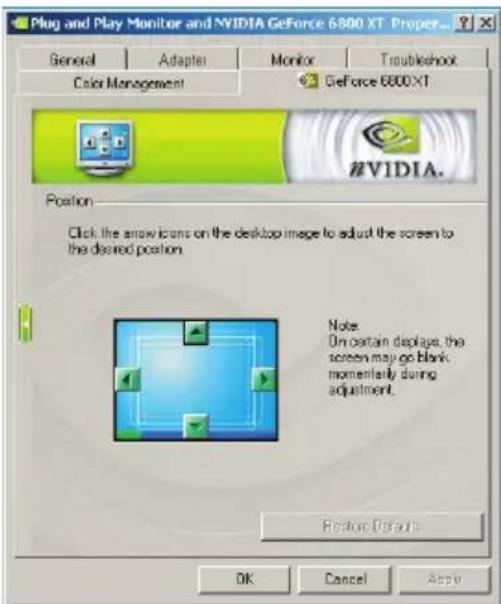

4.4. Aparto do ecra

Clique no icone da seta na imagem do ambiente de trabalho para fazer a localização也是如此.

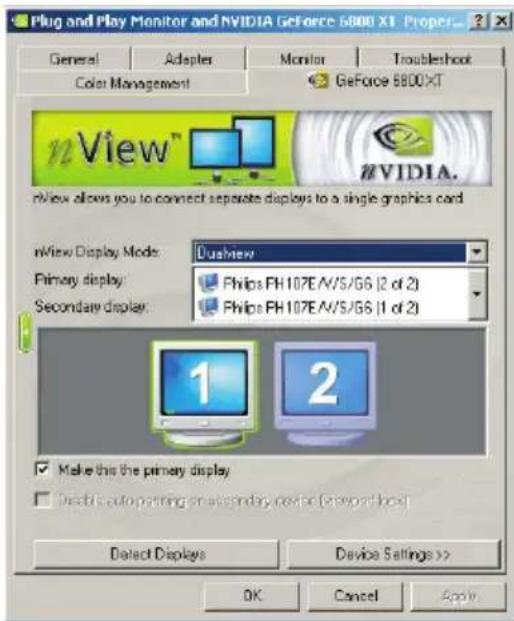

4.5. Definições de exibiação nView

O modo de exibicao nView permite-lhe ligar o cartao VGA ainous dispositivos de exibicao (incluindo ecranas digitais e TV). A opcao nView inclui cincoemodes: Single-Monitor (Monitor unico),Duplication (Duplicação), Horizontal Span (Alcance horizontal), Vertical Span (Alcance vertical), ou Simultaneous Display (Exibicao simultanea).

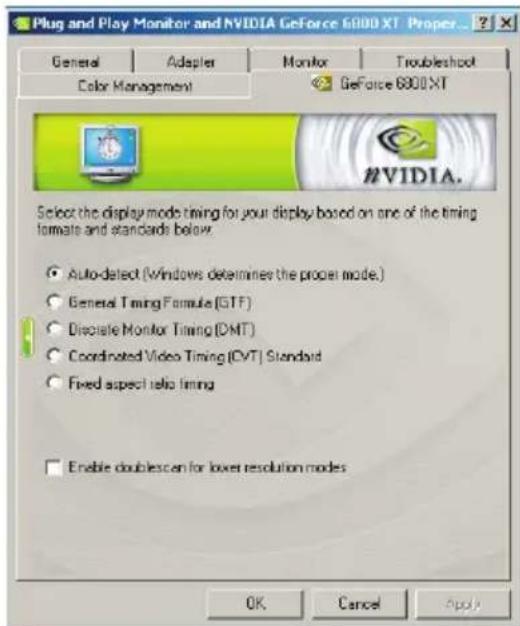

4.6. Temporização do modo de exibicao

Esta opção permite-lhe configurar a temporização do modo de exibiência para o monitor.

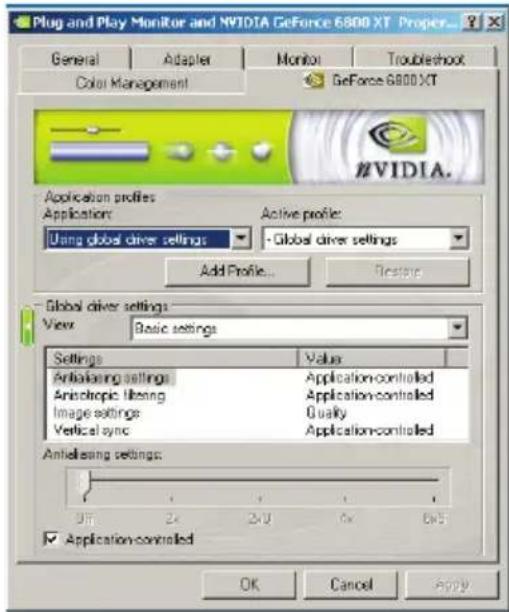

4.7. Definções de desempenho e qualidade

A funcão do desempenho e qualidade permite-lhe Criar perfis personalizados dependendo das发展目标es necessidades do software. O'utilário NVIDIA é fornecido com uma vasta gama de perfis para jogos populares. Todos os perfis podem ser personalizados com as opções disponíveis.

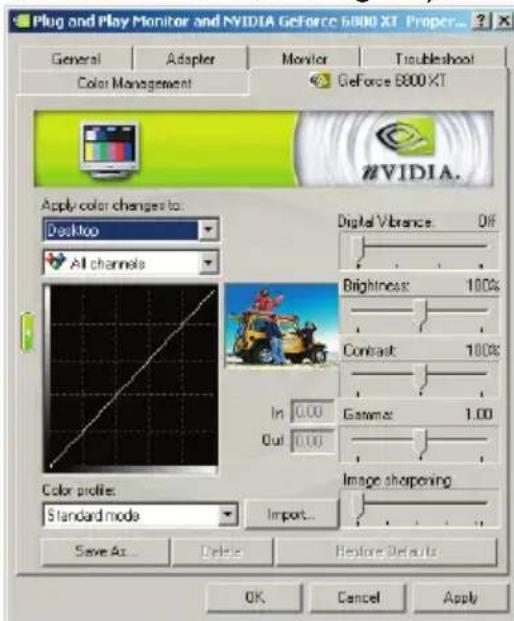

4.8. Correção cromática

Pode alterar varías opções relacionadas com a cor no separator Color Correction (Correcção cromática). Os perfis también podem ser alterados, guardados e importados para fins differsentes. As cinco predefinições do cartão VGA são Digital Vibrance (Vibração digital), Brightness (Luminosidade), Contrast (Contraste), Gamma e Image Sharpening (Aumento da nitidiz da imagem).

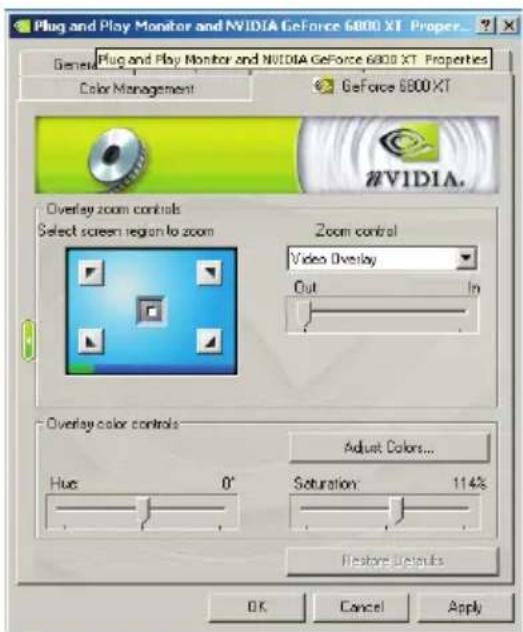

4.9. Definções da sobreposão de video

A funcão Video Overlay Settings (Definições da sobreposicao de video) é realizada para ajustar o aspecto do video no seu eça quando o software de reproducao está a utilizesar sobreposicao de hardware.

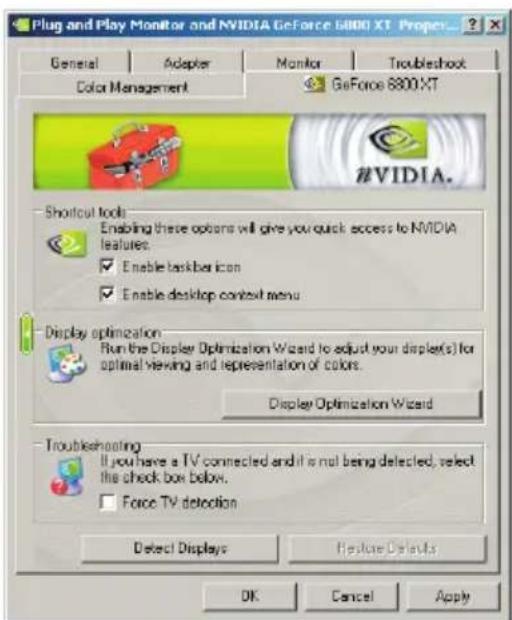

4.10. Ferramentas

Este item permite-lhe detectar dispositivos de TV ligados e reinicializar as predefinições.

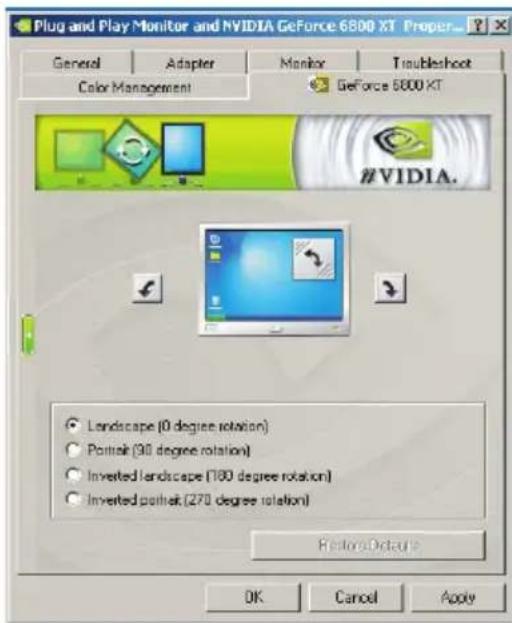

4.11. NVRotate

A funcão NVRotate permitte-lhe rodar a area de exibicao. Isto éutil para monitores que poder ser realizados nos modos de paisagem e retrato. Selecione entre os modos utilizingo as teclas com setas.

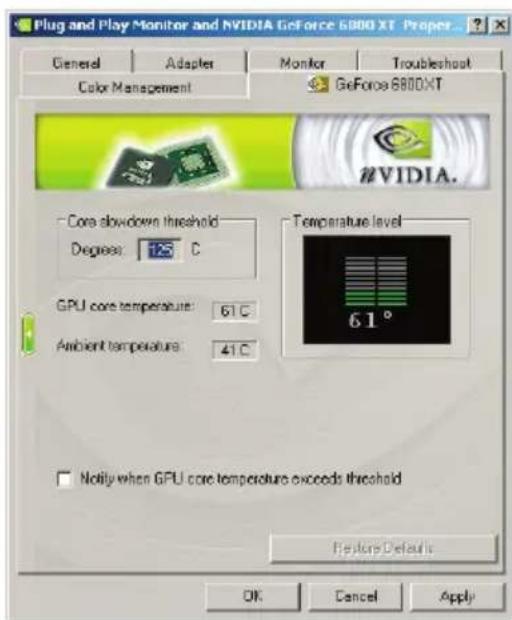

4.12. Definições da temperatura

A funcão Temperature Settings (Definições da temperatura) exibe a temperatura do cartão de graficos e possui uma funcão de alarme se o cartão correr o risco de sobraquecer.

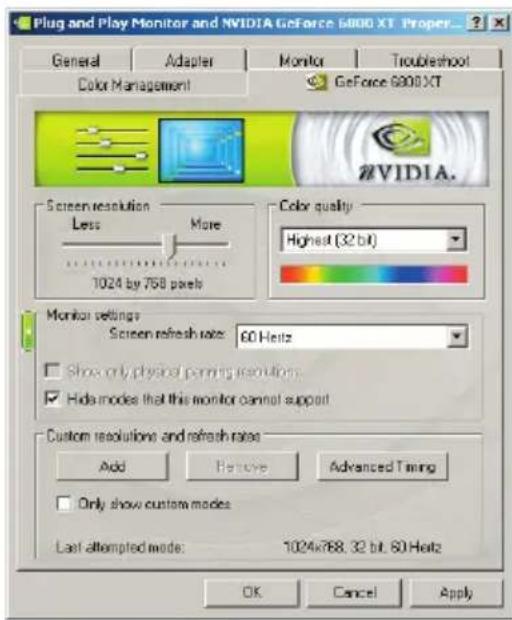

4.13. Resoluções do ecra e Frequências deactualização

Este item permite-lhe fazer rapidamente a resolution,优质的 da cor e frequência deactualizaçãodo eça do seu monitor.

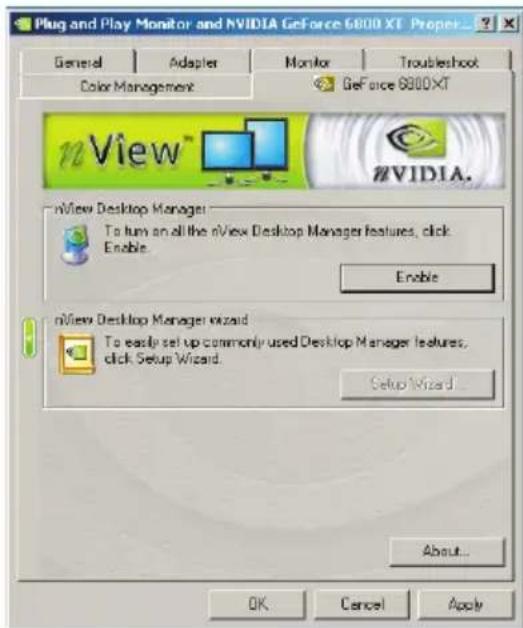

4.14. Gestão do ambiente de trabalho

A funcão Desktop Management (Gestão do ambiente de trabalho) é uma funcão de fácil'utilisation que lhe permite fazer muitas das definições do ecra.

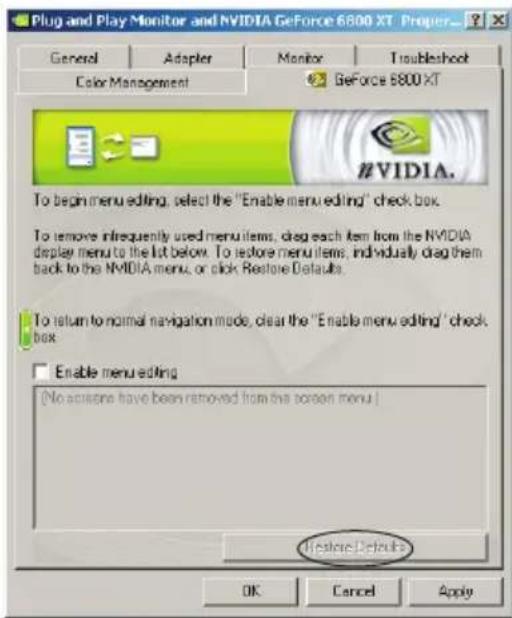

4.15. Ediçao do menu do eça

Esta função permite-lhe definir o separator das ferramentas. Para apagar itens do menu que não sejam'utilizadores frequentemente, pode-os retiring do menu do monitor NVIDIA para a lista em baixo. Para os recuperar, basta colocá-los novamente no menu um a um, ou clique em (Repôr predefinições).

4.16.SLI Multi-GPU

A Tecnologia SLI (Scalable Link Interface - Interface do link escalável) pode melhorar o desempenho drasticamente.
