MANUAL DE UTILIZADOR Combinado PBAA 33 NF D INDESIT

verticalmente y espere aproximadamente 3 horas antes

 Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones).

 Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-

se, chamar o Centro de Assistência Técnica mais próximo.

Posicionamento e ligação

Reversibilidade da abertura das portas

Descrição do aparelho, 51-52

Início e utilização, 53-54-55

Sistema de refrigeração

Utilize melhor o frigorífico

Utilize melhor o congelador

Manutenção e cuidados, 56

Interromper a corrente eléctrica

Evite bolor e maus cheiros

Substituição da lâmpada

Precauções e conselhos, 57

Economizar e respeitar o meio ambiente

Anomalias e soluções, 58

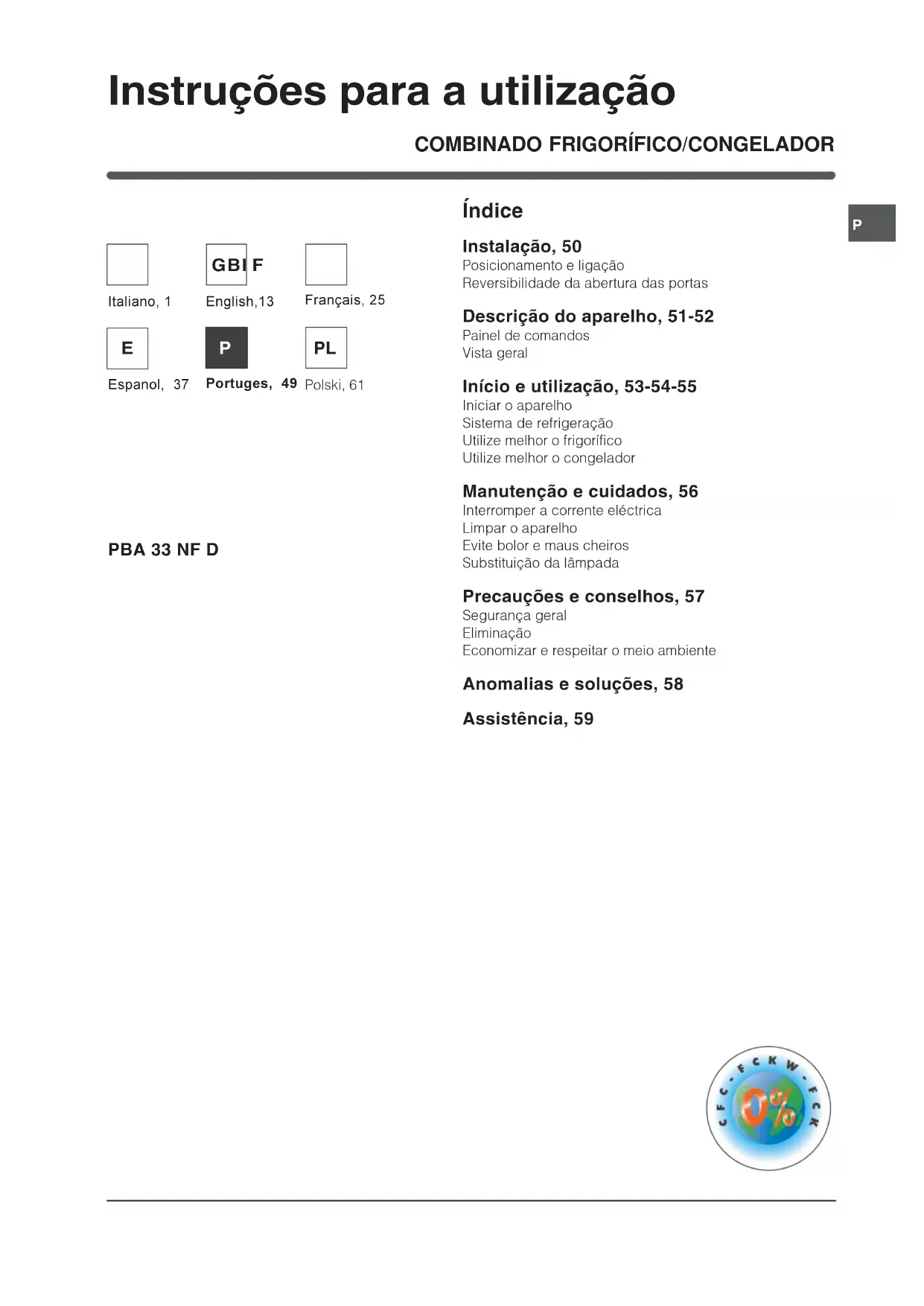

Instruções para a utilização

! É importante guardar este folheto para poder consultá-

lo a qualquer momento. No caso de venda, cessão ou

mudança, assegure-se que o mesmo permaneça junto

com o aparelho para informar ao novo proprietário sobre

o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações

importantes sobre a instalação, a utilização e a

Posicionamento e ligação

1. Posicione o aparelho num ambiente bem ventilado e

2. Não tape as grades traseiras de ventilação: o

compressor e o condensador emitem calor e

necessitam de uma boa ventilação para funcionarem

bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a

parte superior do aparelho e os móveis que houver

acima, e de pelo menos 5 cm. entre as laterais e os

móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do

sol directa, um fogão eléctrico).

5. Para manter uma distância ideal entre o produto e a

parede posterior, montar os distanciadores presentes

no kit de instalação seguindo as instruções presentes

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para

compensar, desatarraxe ou atarraxe os pés

Depois do transporte, posicione o aparelho na vertical e

aguarde pelo menos 3 horas antes de ligar o sistema

eléctrico. Antes de colocar a ficha na tomada eléctrica,

 a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar o carga

de potência da máquina, indicada na placa de

identificação situada no compartimento frigorífico em

baixo à esquerda (p. ex.: 150 W);

 a tensão de alimentação seja entre os valores

indicados na placa de identificação, situada embaixo

à esquerda (p. ex.: 220-240 V);

 a tomada seja compatível com a ficha do aparelho.

Em caso contrário peça a substituição da ficha a um

técnico autorizado (veja a Assistência); não utilize

extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao

cabo eléctrico e à tomada eléctrica.

! O cabo não deve ser dobrado nem sofrer pressões.

! O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados (veja a

! A empresa exime-se de qualquer responsabilidade

se estas regras não forem obedecidas.

Reversibilidade da abertura das portas

No caso em que se torne necessário inverter o sentido

de abertura das portas, contacte o serviço de

Assistência Técnica.P

ON/OFF (liga/desliga)

Pressionando esta tecla é possível ligar e desligar o inteiro

aparelho (quer o compartimento frigorífico, quer o

compartimento congelador). O LED vermelho indica que o

aparelho está desligado, o LED verde que está a funcionar.

Regulação da Temperatura do FRIGORÍFICO - e +

Possibilitam modificar a configuração da temperatura do

frigorífico, com a respectiva confirmação no display da

temperatura seleccionada.

Display FRIGORÍFICO Visualiza a temperatura definida para o compartimento frigorífico.

ECO Para activar e desactivar a função ECO (a temperatura ideal

com consumos mínimos). Com a activação desta função, no

teclado acende-se o LED ECO. Após dez minutos da última

interacção com o utilizador, o display entrará na modalidade

de economia energética (desligam-se todos os LEDS excepto

o de ON/OFF e o LED SMART). Para sair da modalidade de

economia energética é suficiente carregar numa tecla

qualquer ou abrir a porta do frigorífico.

ALARME TEMPERATURA CONGELADOR A temperatura do congelador superou o limite de segurança

para a conservação ideal dos alimentos (veja o parágrafo

Anomalias e soluções).

ALARME PORTA ABERTA A porta do frigorífico permaneceu aberta mais do que dois

minutos (veja o parágrafo Anomalias e soluções).

LED SMART (funcionalidade inteligência)

O LED SMART indica que o aparelho está a efectuar um

controlo geral da temperatura interna.

CHILD LOCK Consente activar ou desactivar o bloqueio das teclas do painel

de comandos para evitar involuntárias activações por parte das

crianças. No teclado, acende-se o LED CHILD LOCK.

Regulação da Temperatura do CONGELADOR - e +

Possibilitam modificar a configuração da temperatura do

congelador, com a respectiva confirmação no display da

temperatura configurada.

(congelamento rápido). No teclado acende-se o LED SUPER FREEZE e no visor do frigorífico aparece SF.

HOLIDAY Possibilita activar ou desactivar a função HOLIDAY (no

teclado acende-se o LED HOLIDAY) e no visor do frigorífico e

do congelador aparecem respectivamente as temperaturas

+12°C e -18°C. Após dez minutos desde a última interacção

com o usuário, o display entrará na modalidade de economia

energética (veja função ECO).

ICE PARTY Consente activar ou desactivar a função ICE PARTY (reduz a

temperatura do congelador pelo tempo necessário para esfriar

uma garrafa). No teclado, acende-se o LED ICE PARTY.

FRIGORÍFICO SUPER COOL CHILD LOCK Regulação da Temperatura do

CONGELADOR SUPER FREEZE ICE PARTY Regulação da Temperatura do

FRIGORÍFICO ALARME PORTA ABERTA HOLIDAY Display

CONGELADOR ECO ALARME TEMPERATURA CONGELADOR LED SMART

funcionalidade inteligência)52

Visão geral Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenoresdiferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.  Variáveis em número e/ou na posição.

* Presente somente em alguns modelos. PEZINHOde regulaçãoPrateleira extraível daporta com tampa ePORTA OVOSPrateleira extraível daporta VÃO PARAGUARDAROBJECTOSBalconcinoBOTTIGLIE PRATELEIRA  Recipiente para gelo Ice

 Compartimento paraCONGELAÇÃO eCONSERVAÇÃOCompartimento paraCONSERVAÇÃOLÂMPADA ( veja a Manutenção ) Gaveta paraFRUTAS eHORTALIÇASPrateleira extraível daporta VÃO PARAGUARDAROBJECTOSWINE RACK *P

Como iniciar o aparelho duplo

! Depois do transporte, posicione o aparelho

verticalmente e aguarde cerca de 3 horas antes de ligá-

lo à tomada eléctrica para facilitar o bom

 Antes de guardar alimentos no frigorífico limpe-o bem

por dentro com água morna e bicarbonato.

Este aparelho é equipado com um controlo para

protecção do motor que deixa o compressor iniciar

somente cerca da 8 minutos depois de ser ligado.

Isto acontece também depois de qualquer

interrupção na alimentação eléctrica, voluntária ou

involuntária (corte).

Compartimento congelador

Quando ligar o aparelho pela primeira vez, após ter

configurado a temperatura desejada, é aconselhável

activar a função SUPER FREEZE para arrefecer o

compartimento mais rapidamente. Aconselha-se

introduzir os alimentos no compartimento congelador

somente depois de ter saído da função SUPER FREEZE.

Compartimento frigorífico.

Quando ligar o aparelho pela primeira vez, após ter

configurado a temperatura desejada, é aconselhável

activar a função SUPER COOL para arrefecer o

compartimento mais rapidamente. Aconselha-se

introduzir os alimentos no compartimento frigorífico

somente depois de ter saído da função SUPER COOL.

Como deslocar-se no visor

Definição das temperaturas:

Quando este aparelho for ligado, os visores do

frigorífico e do congelador mostrarão as temperaturas

que estiverem configuradas no momento. Para modificá-

las é suficiente carregar nas teclas - e +

correspondentes ao compartimento do qual se desejar

mudar a temperatura. Cada pressão das teclas

incrementa ou decrementa a temperatura e em modo

equivalente também a quantidade de frio gerado no

interior do compartimento. Podem ser seleccionadas

para o compartimento frigorífico as seguintes

temperaturas: +8°, +7°, +6°, +5°, +4°, +3°, +2°; e para o

congelador: -18°, -19°,-20°, -21°, -22°, -24°, -26°.

Quando a função ECO estiver activada, este aparelho

regulará automaticamente as temperaturas em função

das condições internas e externas do frigorífico,

consumindo o mínimo de energia; isto será indicado

pelo LED ECO que se acende no teclado.

Quando estiver activa a função HOLIDAY não serão

possíveis regulações de temperatura, mas o aparelho

passará automaticamente para a regulação ideal para a

situação: +12°C para o compartimento frigorífico e 18°C

para o compartimento congelador, esta condição

também é indicada pelo LED HOLIDAY que se acende.

Para activar e desactivar as funções é suficiente

carregar na respectiva tecla e o respectivo LED acende-

se ou apaga-se no teclado para indicar o estado da

Algumas funções (SUPER COOL, SUPER FREEZE, ICE PARTY, ECO) são incompatíveis com outras (HOLIDAY,

..), nestes casos será levada em consideração uma

prioridade já estabelecida para ajudar-lhe na gestão do

No fim da função ICE PARTY é necessário carregar na

tecla ICE PARTY para interromper a intermitência do

respectivo LED e o sinal acústico. A intermitência e o

sinal acústico sinalizam o fim da função e a

necessidade de remover a garrafa do compartimento

Para poder activar a função de Child Lock, é necessário

manter 2 segundos pressionada a tecla Child Lock, a

activação do bloqueio das teclas é confirmada por um

som breve e pela iluminação do respectivo led no

teclado. Para desactivar a função, premir a tecla Child

Lock por 2 segundos, a desactivação será confirmada

por um som breve e pela desligação do respectivo led.54

Podem ser extraídas e têm altura

regulável mediante as guias para

este fim (veja a figura), para

introduzir recipientes ou

alimentos de tamanho grande.

Para regular a altura não é

necessário retirar inteiramente a

A prateleira central do compartimento frigorífico pode

ser dobrada sobre si mesma para deixar espaço aos

recipientes maiores colocados no compartimento

Para garantir a máxima flexibilidade de utilização do

espaço interno, a prateleira desdobrável também pode

ser posicionada no lugar das outras prateleiras,

conforme a necessidade.

Sistema de refrigeração

Pode ser reconhecido

pela presença de celas de

ventilação situadas nas

paredes traseiras dos

contínuo de ar frio que

colecta a humidade e

impede a formação de

compartimento frigorífero mantém um nível certo de

humidade e, por causa da ausência de brina, preserva

as qualidades originárias dos alimentos; no

compartimento congelador evita a formação de gelo e

dispensa as operações de degelo e evita que os

elementos grudem uns nos outros. Não coloque

alimentos ou recipientes encostados directamente com

a parede refrigerante traseira, para não tampar os furos

de ventilação nem facilitar a formação de condensação.

Feche as garrafas e embrulhe os alimentos.

Utilize melhor o frigorífico

 Regule a temperatura através do display.

 Prima a tecla de SUPER COOL (refrigeração rápida) para

baixar a temperatura em pouco tempo, por exemplo

quando encher o compartimento depois de muitas

compras. A função desactiva-se automaticamente depois

que tiver passado o tempo necessário.

 Coloque somente alimentos frios ou levemente mornos, mas

não quentes (veja Precauções e conselhos).

 Lembre-se que os alimentos cozidos não se mantêm mais

tempo do que os crus.

 Não guarde líquidos em recipientes destampados: poderão

provocar aumento de humidade com consequente

formação de condensação.

Presente somente em alguns modelos.P

WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAX Recipiente para gelo Ice

A posição na parte superior das gavetas no vão do freezer

assegura uma limpeza maior (o gelo não entra mais em

contacto com os alimentos) e ergonomia (não goteja

quando for carregado).

1. Para retirar o recipiente empurre-o para cima.Certifique-

se que o recipiente esteja inteiramente vazio e encha-o

de água pelo furo para este fim.

2. Preste atenção para não ultrapassar o nível indicado

(MAX WATER LEVEL). Água demais dificulta a

extracção do gelo (se acontecer, aguarde o gelo

derreter-se e esvazie o recipiente).

3. Rode o recipiente 90°: a água enche as formas pelo

princípio dos vasos comunicantes (veja a figura).

4. Tape o furo com a tampa fornecida e guarde o

5. Quando se tiver formato gelo (tempo mínimo

aproximadamente 8 horas) bata o recipiente sobre uma

superfície dura e molhe-o por fora para o gelo soltar-se;

em seguida deixe-o sair pelo furo.

Utilize melhor o congelador

 Regule a temperatura através do display.

 Para conservar os alimentos do modo mais correcto e

seguro deve-se proceder da seguinte maneira.

- Introduzir os alimentos no compartimento superior

CONGELAMENTO e CONSERVAÇÃO, prestando

atenção para que não entrem em contacto com os

alimentos já presentes; pressionar a tecla SUPER FREEZE (congelação rápida, acende-se o respectivo

LED e no display aparece SF) e fechar a porta; a

função irá desactivar-se automaticamente após 24

horas ou quando alcançar a temperatura ideal (o LED

 Não congele novamente alimentos que estiverem a

descongelar-se ou descongelados; estes alimentos

devem ser cozidos para ser consumados (dentro de 24

 Os alimentos frescos a serem congelados não devem ser

colocados encostados nos já congelados.

 Não coloque no congelador garrafas de vidro contendo

líquidos, tampadas ou fechadas hermeticamente, porque

congelada é indicada na placa de identificação, situada

no compartimento frigorífico, embaixo à esquerda (por

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não

abra a porta do congelador: desta maneira os alimentos

congelados em casa ou industriais não sofrerão

alterações durante aproximadamente 9 ~ 14 horas.

! Para evitar criar obstáculos para a circulação de ar, no

interior do congelador, é recomendável não tampar os

furos de ventilação com alimentos nem recipientes.56

P Manutenção e cuidados

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é

necessário isolar o aparelho da rede eléctrica:

1. Carregue na tecla ON/OFF para desligar o aparelho.

2. Desligue a ficha da tomada eléctrica.

! Se não se obedecer este processo, o alarme poderá

disparar: mas isto não será um sintoma de anomalia.

Para restabelecer o normal funcionamento, é suficiente

pressionar novamente a tecla ON/OFF. Para isolar o

aparelho realize as operações apresentadas nos pontos

 As partes externas, as partes internas e as

guarnições de borracha podem ser limpadas com

uma esponja molhada de água morna e bicarbonato

de sódio ou sabão neutro. Não empregue solventes,

abrasivos, água de javel nem amoníaco.

 Os acessórios removíveis podem ser colocados de

molho em água quente e sabão ou detergente para

pratos. Enxagúe-os e enxugue-os com cuidado.

 Na parte de trás do aparelho tende a acumular-se

poeira, que pode ser eliminada, depois de ter desligado

o aparelho e retirado a ficha da tomada eléctrica,

utilizando delicadamente o bocal comprido de um

aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

 Este aparelho foi fabricado com materiais higiénicos

que não transmitem odores. Para manter esta

característica é necessário os alimentos serem

sempre protegidos e bem fechados. Isto também

evitará a formação de manchas.

 Se for deixar o aparelho muito tempo desligado,

limpe-o por dentro e deixe as portas abertas.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do

compartimento frigorífico, desligue a ficha da tomada de

corrente. Obedeça as seguintes instruções.

Para obter acesso à lâmpada, retire a protecção da

maneira indicada na figura.

Substitua-a por uma de potência análoga à indicada na

Precauções e conselhos

!Este aparelho foi projectado e fabricado em

conformidade com as regras internacionais de

segurança. Estas advertências são fornecidas para

razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a

seguintes Directivas da Comunidade Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e

sucessivas modificações;

- 89/336/CEE do 03/05/89 (Compatibilidade

Electromagnética) e sucessivas modificações.

 Este aparelho foi concebido para uma utilização de

tipo não profissional, no âmbito de uma morada.

 Este aparelho deve ser utilizado somente por pessoas

adultas, para conservar e congelar alimentos,

segundo as instruções apresentadas neste folheto.

 Este aparelho não deve ser instalado ao ar livre

mesmo se num sítio abrigado, porque é muito

perigoso deixá-lo exposto à chuva e temporais.

 Não toque neste aparelho com os pés descalços nem

com as mãos ou os pés molhados ou húmidos.

 Não toque nas partes de refrigeração internas:

há perigo de queimaduras e feridas.

 Não puxe o cabo eléctrico para desligar a ficha da

tomada, mas pegue pela ficha.

 É necessário desligar a ficha da tomada antes de

realizar operações de limpeza e manutenção. Não é

suficiente carregar no botão ON/OFF no display para

eliminar todos os contactos eléctricos.

 No caso de avaria, nunca mexa nos mecanismos

 Não utilize, no interior dos compartimentos para

guardar alimentos congelados, utensílios cortantes e

pontiagudos ou dispositivos eléctricos se não forem

do tipo recomendado pelo construtor.

 Não coloque na boca cubos de gelo assim que os

retirar do congelador.

 Não é previsto que este aparelho seja utilizado por

pessoas (incluso crianças) com reduzidas

capacidades físicas, sensoriais ou mentais, por

pessoas inexperientes ou sem conhecimento, a não

ser que sejam vigiadas ou que tenham recebido

instruções preliminares sobre o uso do aparelho por

parte de uma pessoa responsável pela sua

segurança. As crianças deveriam ser vigiadas para

evitar que brinquem com o aparelho.

. Os embalagens não são brinquedos para as

 Eliminação do material de embalagem: obedeça as

regras locais, ou reutilize as embalagens.

 A directiva Europeia 2002/96/CE referente à gestão

de resíduos de aparelhos eléctricos e electrónicos

(RAEE), prevê que os electrodomésticos não devem

ser escoados no fluxo normal dos resíduos sólidos

urbanos. Os aparelhos desactualizados devem ser

recolhidos separadamente para optimizar a taxa de

recuperação e reciclagem dos materiais que os

compõem e impedir potenciais danos para a saúde

humana e para o ambiente. O símbolo constituído por

um contentor de lixo barrado com uma cruz deve ser

colocado em todos os produtos por forma a recordar

a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades

locais ou os pontos de venda para solicitar

informação referente ao local apropriado onde devem

depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

 Instale este aparelho num ambiente fresco e bem

ventilado, proteja-o contra a exposição directa aos

raios do sol, não o coloque perto de fontes de calor.

 Para colocar ou retirar alimentos, abra as portas

deste aparelho o mais rapidamente possível.

Cada vez que abrir as portas causa um notável gasto

 Não encha este aparelho com alimentos demais:

para uma boa conservação, o frio deve poder circular

livremente. Se impedir-se a circulação, o compressor

funcionará continuamente.

 Não coloque dentro alimentos quentes: aumentarão a

temperatura interna forçando o compressor a

funcionar muito, com grande desperdício de energia

 Descongele este aparelho quando se formar gelo

(veja a Manutenção); uma camada grossa de gelo

torna mais difícil a transmissão do frio aos alimentos e

aumenta o consumo de energia.

 Mantenha as guarnições eficientes e limpas, de

maneira que adiram bem nas portas e não deixem o

frio sair (veja a Manutenção).58

P Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência),

verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

O display está inteiramente

Os alimentos congelam-se no

O motor está a funcionar

O aparelho está a fazer ruído.

Final antecipado das funções.

Os leds da barra gráfica do

congelador não sinalizam a

temperatura configurada, e estão

acesos em modo fixo.

Possíveis causas / Solução:

 A ficha não está ligada na tomada eléctrica ou não está bem ligada e

portanto não há contacto, ou então não há corrente em casa.

 Este aparelho é equipado com um controlo de protecção para o motor (veja

Início e utilização).

 Desligue a ficha e ligue-a novamente na tomada, depois da tê-la rodada para

 A porta do frigorífico permaneceu aberta mais do que dois minutos.

O sinal acústico pára de tocar quando a porta for fechada ou se desligar e

ligar novamente o produto.

 Este aparelho avisa se houver aquecimento excessivo do congelador.

Para não congelar novamente os alimentos, o congelador mantém-se a uma

temperatura ao redor de 0°C, para possibilitar-lhe os alimentos dentro de 24

horas ou para cozê-los e congelá-los. Para desligar o sinal acústico, abra e

feche a porta ou pressione uma vez as teclas + e  da regulação da

temperatura do congelador. Carregue uma segunda vez nessas teclas para

visualizar no visor do congelador o valor programado, desligue o LED ALARME TEMPERATURA e restabeleça o normal funcionamento.

 Este aparelho avisa se houver aquecimento perigoso do congelador: os

alimentos não devem ser consumidos. O congelador irá manter-se a uma

temperatura ao redor dos 18ºC. Para desligar o sinal acústico, abra e feche a

porta ou pressione uma vez as teclas + e  da regulação da temperatura do

congelador. Carregue uma segunda vez nessas teclas para visualizar no

visor do congelador o valor programado, desligue o LED ALARME TEMPERATURA e restabeleça o normal funcionamento.

 As portas não se fecham bem ou as guarnições estão estragadas.

 As portas são abertas com frequência excessiva.

 Foi programada uma temperatura muito alta (veja Início e utilização).

 O frigorífico ou o congelador foram enchidos demais.

 Foi programada uma temperatura muito baixa (veja Início e utilização).

 Estão activas as funções SUPER COOL e/ou SUPER FREEZE e/ou BOTTLE CHILL..

 A porta não está bem fechada ou é aberta continuamente.

 A temperatura do ambiente externo está muito alta.

 O aparelho não foi instalado bem plano (veja a Instalação).

 O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.

 O gás refrigerante interno produz um ruído leve mesmo quando o compressor

estiver parado: não é um defeito, é normal.

 Distúrbios eléctricos na rede ou breves interrupções da tensão de alimentação.

Contacte a Assistência Técnica.P

Antes de contactar a Assistência técnica:

 Verifique se pode resolver a anomalia (veja as Anomalias e Soluções).

 Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-

se, chamar o Centro de Assistência Técnica mais próximo.

 o tipo de anomalia

 o modelo da máquina (Mod.)

 o número de série (S/N)

Estas informações encontram-se na placa de

identificação situada no compartimento

frigorífico embaixo à esquerda.

Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes
