Giga T Pro II - Controle remoto Hähnel - Manual de utilização gratuito

Tipo de produto	Controle remoto sem fio para câmera
Marca	Hähnel
Modelo	Giga T Pro II
Compatibilidade	Câmeras com conector de controle remoto e sapata de flash
Alcance	Até 100 metros (estimativa)
Número de canais	16 canais selecionáveis
Exibição	Tela LCD retroiluminada no transmissor e receptor
Funções principais	Quadro a quadro, rajada, modo Bulb, temporizador, intervalômetro programável
Modo temporizador básico	Atraso e número de disparos ajustáveis
Intervalômetro	Programável com atraso, tempo de exposição, intervalo 1, N1, intervalo 2, N2
Alimentação do transmissor	2 pilhas AAA (não incluídas)
Alimentação do receptor	2 pilhas AAA (não incluídas)
Cabo incluído	Cabo de conexão para conector de controle remoto
Fixacão	Sapata de flash para receptor
Manutenção	Manter seco, não modificar, evitar temperaturas excessivas
Segurança	Respeitar a polaridade, manter fora do alcance de crianças
Informações gerais	Em conformidade com as regulamentações ambientais

Perguntas frequentes - Giga T Pro II Hähnel

Como ligar o transmissor e o receptor?

Para ligar o receptor, pressione e segure o botão ON/OFF (2) até o visor acender. Para o transmissor, pressione e segure o botão ON/OFF (9). O transmissor desliga automaticamente após 60 segundos de inatividade.

Como mudar o canal?

No receptor, mantenha pressionados simultaneamente os botões (2) e (3) até que os canais pisquem, depois use um botão para mudar. Confirme mantendo os dois botões. No transmissor, use o joypad de 4 direções para selecionar o canal e pressione o botão central para confirmar.

Como desativar o autofoco entre as fotos?

Desative o autofoco diretamente na câmera. O controle remoto não pode desativar o AF da câmera.

Como usar o modo temporizador básico?

Certifique-se de que a câmera está no modo quadro a quadro e o transmissor em modo temporizador (Basic Timer). Pressione o botão central, use o joypad para ajustar o número de disparos e o atraso, depois confirme. Em seguida, pressione até a metade e depois totalmente o botão do transmissor para iniciar.

Como programar o intervalômetro?

A partir do modo intervalômetro, use o joypad para definir: atraso (antes do início), long (tempo de exposição), intervalo 1 (entre cada disparo), N1 (número de disparos). Para repetir, ajuste intervalo 2 e N2. Pressione o botão Iniciar/Parar para começar.

Como calcular o número total de fotos?

No modo quadro a quadro, multiplique N1 por N2. No modo rajada, multiplique o número de imagens por segundo pelo tempo de rajada, depois por N1 e N2.

O que fazer se a tela não ligar?

Verifique se as pilhas estão corretamente instaladas e em bom estado. No transmissor e no receptor, pressione o botão ON/OFF (9 para transmissor, 2 para receptor) por 2 segundos. Se nada aparecer, ative a retroiluminação mantendo pressionado o botão (3 no receptor, 9 no transmissor).

Posso usar vários receptores com um único transmissor?

Sim, você pode associar vários receptores em canais diferentes. Basta mudar o canal do transmissor para ativar o receptor desejado.

Como usar o modo Bulb?

Coloque a câmera no modo B (Bulb) e o transmissor em modo B. Pressione até a metade para o foco, depois totalmente para abrir o obturador. A tela exibe o tempo de abertura. Pressione novamente totalmente para fechar o obturador.

Como parar o intervalômetro em andamento?

Pressione o botão Iniciar/Parar (play/stop) do transmissor. O receptor parará de disparar e os LEDs verdes se apagarão.

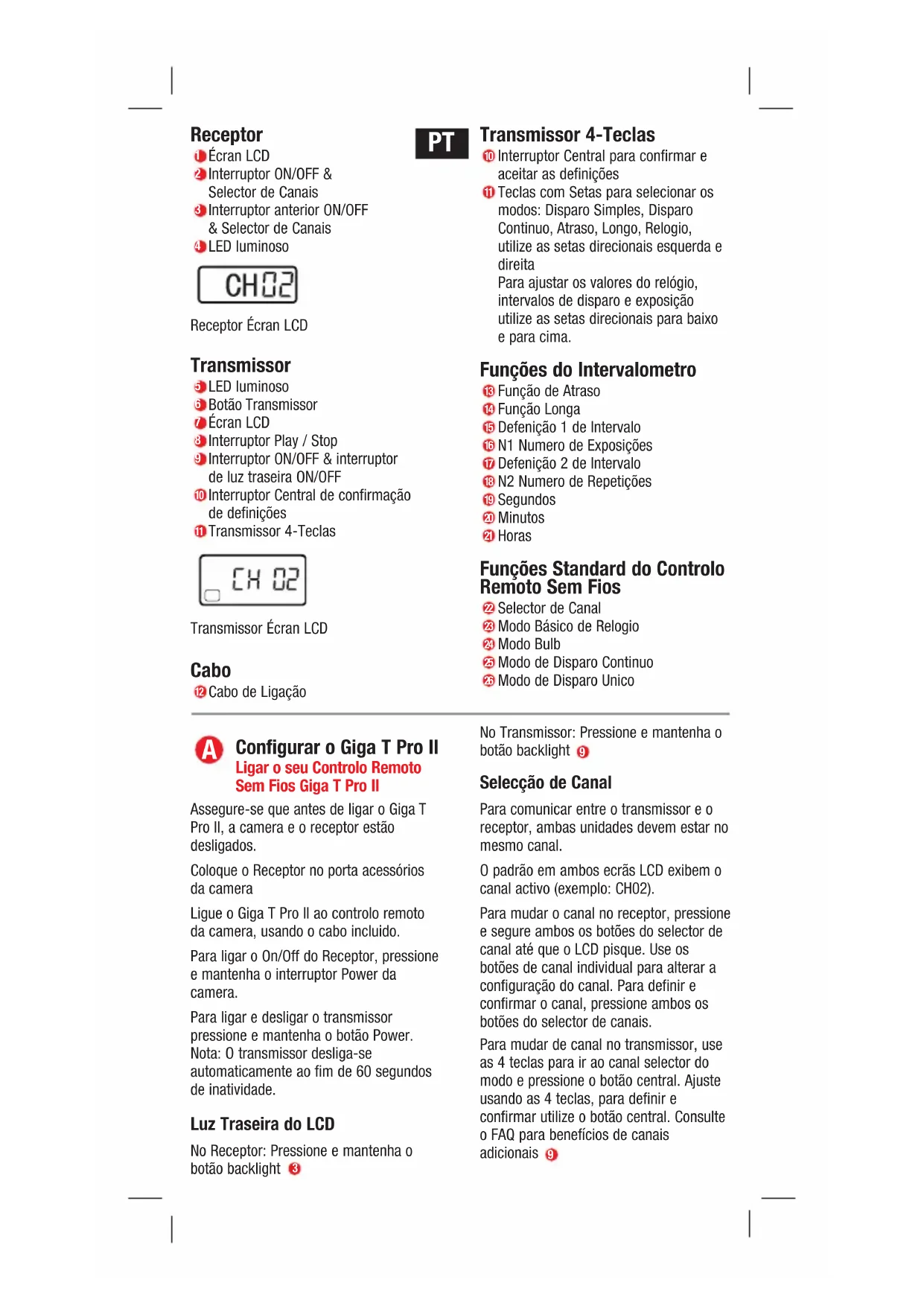

MANUAL DE UTILIZADOR Giga T Pro II Hähnel

5 LED luminoso
6 Botão Transmissor
Ecran LCD
8 Interruptor Play / Stop
9 Interruptor ON/OFF & interruptor de luz traseira ON/OFF
10 Interruptor Central de confirmação de definições
11 Transmissor 4-Teclas

Transmissor Écran LCD

Cabo

12 Cabo de Ligação

PT

Transmissor 4-Teclas

10 Interruptor Central para confirmar e aceitar as definições
11 Teclas com Setas para selecionar os modos: Disparo Simples, Disparo Continuo, Atraso, Longo, Relogio, utilize as setas direcionais esquerda e direita

Para ajustar os valores do relógio, intervalos de disparo e exposição utilize as setas direcionais para baixo e para cima.

Funções do Intervalometro

13 Função de Atraso
14 Função Longa
15 Defenição 1 de Intervalo
16 N1 Numero de Exposições
17 Defenição 2 de Intervalo
18 N2 Numero de Repetições
19 Segundos
20 Minutos
21 Horas

Funções Standard do Controlo Remoto Sem Fios

Configurar o Giga T Pro II Ligar o seu Controlo Remoto Sem Fios Giga T Pro II

Assegure-se que antes de ligar o Giga T Pro II, a camera e o receptor estão desligados.

Coloque o Receptor no porta acessórios da camera

Ligue o Giga T Pro II ao controlo remoto da camera, usando o cabo incluido.

Para ligar o On/Off do Receptor, pressione e mantenha o interruptor Power da camera.

Para ligar e desligar o transmissor pressione e mantenha o botão Power. Nota: O transmissor desliga-se automaticamente ao fim de 60 segundos de inatividade.

Luz Traseira do LCD

No Receptor: Pressione e mantenha o botão backlight 3

No Transmissor: Pressione e mantenha o botão backlight 9

Seleção de Canal

Para comunicar entre o transmissor e o receptor, ambas unidades devem estar no mesmo canal.

O padrão em ambos ecrãs LCD exibem o canal activo (exemplo: CH02).

Para mudar o canal no receptor, pressione e segure ambos os botões do selector de canal até que o LCD pisque. Use os botões de canal individual para alterar a configuração do canal. Para definir e confirmar o canal, pressione ambos os botões do selector de canais.

Para mudar de canal no transmissor, use as 4 teclas para ir ao canal selector do modo e pressione o botão central. Ajuste usando as 4 teclas, para definir e confirmar utilize o botão central. Consulte o FAQ para benefícios de canais adicionais 9

Funções Standard do Controlo Remoto Sem Fios

Certifique-se de camera está no modo de disparo único. Consulte o manual da camera. Usando as 4 teclas, coloque transmissor em Modo de Disparo Unico.

Assegure que a camera está em modo de focagem automática, para a função Autofocus.

Pressione metade do botão do transmissor. A luz verde do emissor e do receptor indica que a focagem automática é activada.

Para fotografar carregue totalmente no interruptor do Transmissor. A luz vermelha do transmissor e no receptor indica que uma única fotografia foi efectuada

25

Modo de Disparo Continuo

Certifique-se de camera está no modo de disparo contínuo.

Transmissor colocado em modo de disparo contínuo.

Pressione metade do botão de focagem automática do transmissor.

Pressione e segure totalmente o botão do transmissor. A camera fotografia continuamente enquanto o botão é pressionado.

24

Modo Bulb - Exposições Longas

Certifique-se a que a camera está em modo Bulb.

Coloque o transmissor em modo Bulb. Pressione metade do botão do transmissor de Autofocus.

Pressione e segure totalmente o botão do transmissor. Exposição começa a contar o período de tempo que o obturador fica aberto. Pressione novamente o botão do Transmissor para para fechar o obturador e interromper a exposição.

23

Modo Básico de Relogio

Para definir um número específico de fotografias e para definir um retardamento programado antes de fazer a primeira fotografia.

Numero de disparos

Tempo em segundos para o retardamento do primeiro disparo

Certifique-se que a camera está no modo de disparo único.

Defina o transmissor para o modo Temporizador Básico.

Pressione o botão central. Use as 4 teclas para seleccionar o número de disparos, em seguida, o tempo de retardamento para o primeiro disparo.

Pressione o botão central para confirmar e salvar a configuração.

Pressione metade do botão do transmissor. Pressione a totalidade do botão do transmissor.

Câmara vai estar em Autofocus entre cada disparo. Consulte o FAQ retirar o Autofocus.

Fuinções Programáveis de Intervalometro

Para programar o intervalo do temporizador T Giga Pro II, deve definir os valores para o "Programa Básico", introduzindo os valores em cada um dos Atraso, Longo, um intervalo, N1 parâmetros.

Para definir as repetições do "Programa de Base", defina os valores de frequência e intervalo usando o intervalo de dois parâmetros e N2.

Alterar as configurações da câmera em cada uma destas funções. Para as séries de Disparo único, garantir câmara está no modo Disparo Único.

Disparo Continuo, garantir câmara está no modo de fotografia contínua.

Exposições Longas, garantir câmara está no modo Bulb Continuo.

Atraso: Tempo em horas, minutos e segundos antes do início do programa.

Use as 4 teclas para definir o tempo de atraso desejado antes do programa começar. Pressione o botão central para aceitar a configuração.

Para definir os parâmetros para o Programa de Base

Ajuste os valores para 00 00 00

B: Para disparo contínuo

Defina o disparo continuo.

C: Lâmpada de Exposição

- Define o tempo que o obturador fica aberto

Intervalo 1: Intervalo de tempo entre o disparo ou, em caso de disparo contínuo: Interval1 modo, entre exposições.

Deve ser definido maior do que a velocidade do obturador da camera

Número de disparo em contínuo

C: Lâmpada de Exposição

Para definir os parâmetros para a repetição do programa

Intervalo 2: Intervalo de tempo entre cada repetição do "Programa Básico": Interval2

N2: Número de vezes acima do "Programa Básico" é repetido.

O programa já está definido. Pressione o botão (play / stop) para activar ou interromper o programa.

Nota: Duplo flash verde no receptor indica um programa temporizador de intervalo em funcionamento.

Para executar o Programa de Base apenas uma vez

Definir parâmetros para Programa de Base como normal. Ignorar Intervalo configuração 2 e N2 set = 1

Veja www.hahnel.ie exemplos

FAQ's

Para desligar o Autofocus entre disparo sequencial ou na função Básica de Relógio, garantir que o Autofocus é desactivado na sua camera.

Um número de canais disponíveis no seu controle remoto para permitir que use vários receptores, cada um definido para um canal diferente, activado por um único transmissor. Basta mudar o canal no transmissor, como desejado para activar cada receptor separado.

Para calcular o número de fotos tiradas, multiplicar N1, N2 x.

Se estiver usando disparo contínuo, para calcular o número de fotos tiradas, multiplicar fotos por segundo "ajuste da camera x comprimento x N1 N2 x.

Recomenda

• Use apenas o carregador para baterias específicas
• Não permitir que o carregador se molhe ou fique exposto a humidade.
• Mantenha o carregador fora do alcance de crianças
• Quando a carga estiver completa, desligue o carregador da fonte de alimentação.
• Nunca exerça demasiada força quando estiver a ligar ou a desligar a bateria, ou uma placa de contacto.
• Mantenha todos os contactos limpos.
• Não pressione para baixo qualquer um dos contactos.
• Não provoque curto-circuito nos contactos.
• Nunca guarde a bateria ligada ao carregador por um de tempo.
• Não exponha a temperaturas excessivas ou a chama inflamáveis.
• Não desmonte ou modifique o produto.
