MANUAL DE UTILIZADOR KG36SV70 SIEMENS

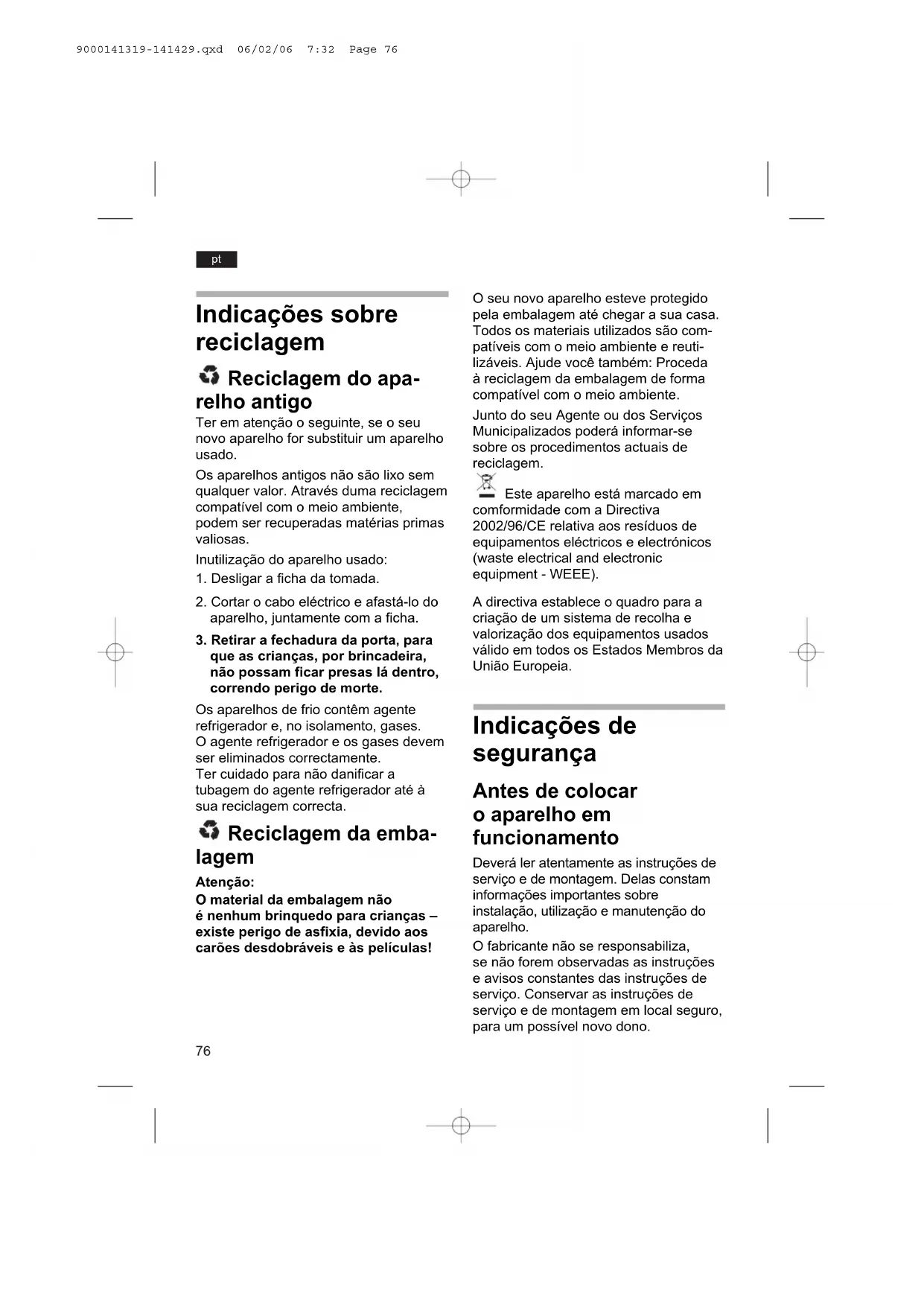

Ter em atenção o seguinte, se o seu

novo aparelho for substituir um aparelho

Os aparelhos antigos não são lixo sem

qualquer valor. Através duma reciclagem

compatível com o meio ambiente,

podem ser recuperadas matérias primas

Inutilização do aparelho usado:

1. Desligar a ficha da tomada.

2. Cortar o cabo eléctrico e afastá-lo do

aparelho, juntamente com a ficha.

3. Retirar a fechadura da porta, para

que as crianças, por brincadeira,

não possam ficar presas lá dentro,

correndo perigo de morte.

Os aparelhos de frio contêm agente

refrigerador e, no isolamento, gases.

O agente refrigerador e os gases devem

ser eliminados correctamente.

Ter cuidado para não danificar a

tubagem do agente refrigerador até à

sua reciclagem correcta.

O material da embalagem não

é nenhum brinquedo para crianças –

existe perigo de asfixia, devido aos

carões desdobráveis e às películas!

O seu novo aparelho esteve protegido

pela embalagem até chegar a sua casa.

Todos os materiais utilizados são com-

patíveis com o meio ambiente e reuti-

lizáveis. Ajude você também: Proceda

à reciclagem da embalagem de forma

compatível com o meio ambiente.

Junto do seu Agente ou dos Serviços

Municipalizados poderá informar-se

sobre os procedimentos actuais de

Este aparelho está marcado em

comformidade com a Directiva

2002/96/CE relativa aos resíduos de

equipamentos eléctricos e electrónicos

(waste electrical and electronic

A directiva establece o quadro para a

criação de um sistema de recolha e

valorização dos equipamentos usados

válido em todos os Estados Membros da

Deverá ler atentamente as instruções de

serviço e de montagem. Delas constam

informações importantes sobre

instalação, utilização e manutenção do

O fabricante não se responsabiliza,

se não forem observadas as instruções

e avisos constantes das instruções de

serviço. Conservar as instruções de

serviço e de montagem em local seguro,

para um possível novo dono.

9000141319-141429.qxd 06/02/06 7:32 Page 7677

• O aparelho contém, em quantidades

reduzidas o agente de refrigeração

R600a não poluente, mas inflamável.

Ter cuidado, para que a tubagem do

circuito do agente refrigerador não

sofra qualquer dano durante o

transporte ou durante a montagem. O

agente refrigerador, ao libertar-se,

poderá causar ferimentos nos olhos ou

Se houver libertação do agente

refrigerador, ter em atenção:

– para que não haja qualquer chama

aberta ou faíscas de ignição na sua

– desligar a ficha da tomada e arejar

bem o compartimento durante

• Quanto maior for a quantidade de

agente refrigerador num aparelho,

maior deverá ser o compartimento

onde o aparelho está instalado. Se

o compartimento for demasiado

pequeno, pode, em caso de fuga,

formar-se uma mistura combustível

• Por cada 8 g de agente refrigerador

o compartimento deverá ter, no

. A quantidade de agente

refrigerador do seu aparelho vem

indicada na chapa de características,

que se encontra no interior do

• Em caso de emergência

– Lavar bem os olhos e procurar

– Afastar do aparelho fontes de

inflamação e chamas abertas.

– Desligar a ficha da tomada e arejar

bem o compartimento durante

• Desligar a ficha da tomada ou os

fusíveis nos seguintes casos:

Puxar sempre pela ficha e nunca pelo

• Aparelhos danificados ou com defeito

não devem ser postos a funcionar.

Em caso de dúvida, deverá informar-

• Nunca utilizar aparelhos eléctricos

(por ex. aquecedores, aparelhos

eléctricos para fazer gelados, etc.)

• Não guardar no aparelho produtos

com gases propulsores (por ex. latas

de spray) e produtos explosivos –

• O aparelho não é um brinquedo para

• Nunca descongelar nem limpar

o aparelho com um aparelho de

limpeza a vapor. O vapor pode atingir

as peças eléctricas e provocar um

curto-circuito ou um choque eléctrico.

Ter em atenção ao utilizar o aparelho

• Por isso, nunca tapar nem fechar as

aberturas de ventilação!

• Só pessoal especializado deverá fazer

reparações. Reparações incorrectas

poderão acarretar perigos

consideráveis para o utilizador.

• Rodapé, gavetas, portas, etc. não

devem ser utilizados como estribo ou

• Álcool de elevada percentagem só

pode ser guardado dentro do

aparelho, se em recipiente

hermeticamente fechado e em posição

Guardar a chave fora do alcance das

• Ter cuidado para não sujar as peças

de plástico e o vedante da porta com

óleo ou gordura. As peças de plástico

e o vedante da porta podem, de

contrário, tornar-se porosos.

• Não guardar na zona de congelação

líquidos em garrafas ou latas

(especialmente bebidas gaseificadas).

As garrafas e as latas rebentarão!.

• Não levar imediatamente à boca

pedaços de gelo ou cubos de gelo

retirados da zona de congelação.

Perigo de queimaduras devido

à temperatura muito baixa!

• Não tocar nos alimentos congelados

com as mãos molhadas. As mãos

podem ficar agarradas aos alimentos.

• Não raspar a camada de gelo ou os

alimentos congelados e agarrados

com uma faca ou um objecto

pontiagudo. Poderá, assim, danificar a

tubagem do agente refrigerador. O

agente refrigerador, ao libertar-se,

pode incendiar ou provocar ferimentos

• Para acelerar o processo de

descongelação, utilizar apenas os

meios recomendados pelo fabricante.

• Tente não obstruir as grelhas de

arejamento da estrutura do frigorífico.

• Não utilize dispositivos mecânicos

nem qualquer outro meio de

aceleração do processo de

descongelação que não sejam os

recomendados pelo fabricante.

• Tente não danificar o circuito de

• Utilize sempre para o

frigorífico/congelador o tipo de

componentes eléctricos internos

recomendado pelo fabricante.

Determinações gerais

O aparelho destina-se

• à refrigeração e congelação de

• à preparação de gelo.

O aparelho foi concebido para utilização

Em caso de utilização no sector

industrial, aplicam-se as normas e

regulamentações respectivas.

O aparelho tem protecção anti-

parasitário conforme Directriz da UE

O circuito de frio foi testado quanto à

Este artigo corresponde às normas de

segurança respectivas para aparelhos

eléctricos (EN 60335/2/24).

Diferenças de detalhe – especialmente

nas características do equipamento –

em função do tipo de aparelho.

Fig. Q A Zona de refrigeração

B Zona de congelação

1–9 Painel de comandos

14 Compartimento para queijo

15 Suporte para ovos

16 Prateleira para garrafas

zona de refrigeração

Para ligar e desligar separadamente

a zona de refrigeração.

2 Tecla ºC de regulação da

temperatura da zona de

refrigeração é regulável entre +2 ºC

Premir repetidamente ou manter

premida a tecla de regulação até

que seja indicada a temperatura

pretendida mediante iluminação da

+8 indica a temperatura máxima da

zona de refrigeração (+8 ºC).

+2 indica a temperatura mínima da

zona de refrigeração (+2 ºC).

3 Indicação «super» para a zona

No caso da refrigeração «super»,

a zona de refrigeração é arrefecida

com a temperatura mais baixa

durante cerca de 6 horas. Depois,

é comutada automaticamente para

a temperatura regulada.

A refrigeração «super» é ideal para

a refrigeração rápida de bebidas

e em caso de colocação de grande

quantidade de alimentos.

Activação da refrigeração «super»:

Premir repetidamente ou manter

premida a tecla (2) até que fique

iluminada a indicação «super».

9000141319-141429.qxd 06/02/06 7:32 Page 7980

4 Tecla ºC de regulação da

temperatura para a zona de

A temperatura da zona de congelação

é regulável entre –16 ºC e –32 ºC.

Premir repetidamente ou manter

premida a tecla de regulação até

que seja indicada a temperatura

pretendida mediante iluminação

da respectiva lâmpada.

–16 indica a temperatura máxima da

zona de congelação (–16 ºC).

–32 indica a temperatura mínima da

zona de congelação (–32 ºC).

5 « » Indicação de aviso

Indicação de aviso para

temperaturas demasiado altas na

Perigo de descongelação dos

alimentos congelados.

A indicação de aviso pode ficar

iluminada, sem perigo para os

alimentos congelados

• na colocação do aparelho

• quando se coloca grande

quantidade de alimentos frescos,

• e no caso da porta da zona de

congelação estar demasiado tempo

6 Tecla/Indicação «super» para

a zona de congelação

Para activar e desactivar

a congelação «super». A lâmpada

iluminada indica o funcionamento

da congelação «super».

A congelação «super» serve para

a congelação de grande quantidade

de alimentos frescos e deve ser

activada, dependendo da

quantidade, até 24 horas antes da

colocação de alimentos frescos.

Depois da activação, a máquina de

frio trabalha permanentemente e na

zona de congelação é atingida uma

temperatura muito baixa.

A supercongelação desliga-se

automaticamente, quando os

alimentos frescos estiverem

totalmente congelados, após

alguma horas ou, em caso de

grande quantidade de alimentos,

depois de até dois dias.

Premindo repetidamente a tecla (6),

é, se necessário, manualmente

desactivada a congelação «super».

7 tecla de ligar/desligar a zona

a zona de congelação.

temperatura ambiente

A classe climática encontra-se na chapa

de características (Fig. !0). Ela indica

a amplitude de temperaturas ambiente,

em que o aparelho pode funcionar.

Classe Climática Temperatura

SN +10 °C até 32 °C N +16 °C até 32 °C ST +18 °C até 38 °C T +18 °C até 43 °C

Fig. E O ar na parte de trás do aparelho

é aquecido. O ar aquecido tem que

poder ser expelido sem impedimentos.

De contrário, a máquina de frio tem

que trabalhar mais. Isto aumentará

o consumo de energia.

Por isso: Não tapar nem obstruir

as aberturas de ventilação!

As indicações sobre capacidade útil

estão indicadas na placa de

características do seu aparelho.

Depois da instalação do aparelho,

deverá aguardar pelo menos

Durante o transporte, pode acontecer

que o óleo existente no compressor se

tenha infiltrado no sistema de frio.

Antes da primeira utilização, limpar bem

o interior do aparelho (ver Capítulo

A tomada deve ficar em local facilmente

acessível. Ligar o aparelho à corrente

alterna 220–240 V/50 Hz, através de

uma tomada instalada segundo as

normas. A tomada deve estar protegida

com um fusível de 10-A-ou-superior.

No caso de aparelhos destinados

a funcionar em países não europeus,

há que verificar na chapa de

características, se a tensão indicada

e o tipo de corrente coincidem com

os valores da corrente eléctrica da

A chapa de características encontra-

se dentro do aparelho, no lado

esquerdo, em baixo. A substituição,

eventualmente necessária, do cabo

eléctrico só deve ser efectuada por

Em caso algum, deverá o aparelho

ser ligado a uma ficha electrónica de

poupança de energia (por ex. Ecoboy;

Sava Plug) e a um ondulador, que

converta a corrente contínua em

Fig. W As zonas de refrigeração e de

congelação podem ser activadas

• Para pôr em funcionamento a zona de

refrigeração, premir a tecla (1) de

A iluminação interior na zona de

refrigeração acende-se, logo que se

• Para pôr em funcionamento a zona de

congelação, premir a tecla (7) de

• A indicação de aviso Fig. W/5 fica

iluminada até que seja atingida a

temperatura de funcionamento.

Regular a temperatura

Fig. W O aparelho sai de fábrica com as

seguintes regulações base:

Temperatura da zona de refrigeração +4 ºC Temperatura da zona de congelação -18 ºC

9000141319-141429.qxd 06/02/06 7:32 Page 8182

Os valores regulados podem ser

alterados, para isso ver descrição

do painel de comandos:

comportamento frigorífico.

• As áreas frontais do exterior do aparelho

ficam parcial e ligeiramente aquecidas,

o que impede a formação de con-

densação na zona do vedante da porta.

• Enquanto a máquina de frio está

a trabalhar, formam-se pérolas de

água ou de gelo na parede traseira da

zona de refrigeração, o que é devido

ao funcionamento do aparelho. A

limpeza da camada de gelo ou a

lavagem das pérolas de água não é

necessária. A parede posterior

descongela automaticamente. A água

da descongelação é recolhida na tina

de recolha (Fig. I/A), encaminhada

até à máquina de frio e aí evaporada.

• Em caso de humidade do ar elevada,

pode haver formação de condensação

na zona de refrigeração,

nomeadamente sobre as prateleiras

de vidro. Se isto se verificar, arrumar

os alimentos embalados e seleccionar

uma temperatura mais fria para a zona

• Se, depois de fechar a porta da zona

de congelação, não a conseguir abrir

de imediato, deverá aguardar dois

a três minutos até que haja uma

compensação do vácuo formado.

• Devido ao sistema de frio, as grelhas

decongelação podem ficar rapidamente

cobertas de gelo em vários pontos.

Isto não tem qualquer influência no

funcionamento ou no consumo de

energia. A descongelação só

é necessária, se houver formação de

gelo em toda a superfície da grelha de

congelação, com uma espessura

• Não permita que a gordura e o óleo

entrem em contacto com os elementos

de plástico do interior do aparelho ou

da junta da porta. O plástico e a junta

de borracha são materiais muito

susceptíves à porosidade.

• Não colocar alimentos perto da sonda

do compartimento refrigerador

(fig. Q/19), deste modo, consegue-se

um funcionamento óptimo do

Fig. W As zonas de refrigeração e de

congelação podem ser desligadas

• Para desligar a zona de refrigeração,

premir a tecla (1) de ligar/desligar.

A iluminação interior na zona de

refrigeração apaga-se.

• Para desligar a zona de congelação,

premir a tecla (7) de ligar/desligar.

Se o aparelho não for utilizado por um

longo período de tempo:

• Desligar as zonas de refrigeração e de

congelação tal como acima descrito.

• Desligar a ficha da tomada.

• Descongelar e limpar o aparelho.

• Deixar a porta aberta.

Poderá, se necessário, alterar a

disposição das prateleiras interiores e

das prateleiras da porta:

Puxar a prateleira para a frente, baixá-la

e retirá-la para fora (Fig. R). Elevar os

suportes e retirá-los para fora (Fig. T).

Equipamento especial

(não existente em todos os modelos)

Suporte para garrafas

Dar atenção às áreas de

frio dentro da zona de

Devido á circulação de ar dentro da

zona de refrigeração, surgem diferentes

situam-se junto à parede traseira e,

marcada lateralmente e a prateleira de

entre as duas setas (Fig. !2).

Conservar nestas áreas mais frias

alimentos sensíveis (por ex. peixe,

charcutaria, carne).

situa-se na parte superior da porta.

Nota: Na área mais quente poderá

guardar, por ex., queijo e manteiga. Na

hora de servir, o queijo conserva o seu

aroma e a manteiga fica fácil de barrar.

A ter em atenção, quando

Os alimentos devem ser bem embalados

ou tapados. Deste modo, conservarão

o aroma, a cor e a frescura.

Evitam-se, assim, também, a

transmissão de sabores e as mudanças

de cor das peças de plástico.

Arrumar os alimentos da

• Nas prateleiras da zona de

refrigeração (de cima para baixo):

Bolos, refeições prontas, lacticínios,

carne e charcutaria.

• Na gaveta de legumes: legumes,

• Na porta (de cima para baixo):

Na chapa de características

encontrará indicações sobre a

capacidade máx. de congelação,

segundo a Norma actual.

A capacidade máxima de congelação

de alimentos frescos em 24 h,

(distribuídos sobre as grelhas

congeladoras), indica-se na placa de

características (em Kg/24h),

Os alimentos devem, o mais rapidamente

possível, ser congelados até ao seu

núcleo. Para que os alimentos

conservem as vitaminas, os valores

nutritivos, o aspecto e o sabor, não deve

ser ultrapassada a capacidade máx. de

No caso de congelação nas gavetas de

congelação, a capacidade máx. de

congelação reduz-se de forma pouco

Congelação de alimentos

Se já houver alimentos na zona de

congelação, a congelação «super» deve

ser activada algumas horas antes da

colocação de alimentos frescos.

Para congelação, deverá utilizar sempre

alimentos frescos e em perfeito estado.

Embalar os alimentos hermeticamente,

para que não percam o sabor nem

1. Introduzir os alimentos na embalagem.

2. Retirar o ar completamente.

3. Fechar a embalagem hermeticamente.

4. Identificar o conteúdo da embalagem

e a data de congelação.

Material não adequado para

Papel de embrulho, papel de

pergaminho, celofane, sacos do lixo,

sacos de compras usados.

Material adequado para embalagem:

Película de plástico, manga de

polietileno, folha de alumínio, caixas

próprias para congelação.

Estes produtos encontram-se à venda

no comércio da especialidade.

Produtos próprios para fechar

Elásticos, clips de plástico, fios, fita

adesiva resistente ao frio, entre outros.

Poderá fechar os sacos e as mangas de

polietileno com um aparelho próprio para

A embalagem não deve estar danificada.

Dar atenção ao prazo de validade.

A temperatura da arca da loja deve ser

de -18 ºC ou inferior.

Se possível, transportar os alimentos

ultracongelados num saco térmico

e arrumá-los rapidamente na zona

alimentos congelados

• Importante para a correcta circulação

de ar dentro do aparelho, é a

introdução as gavetas de congelação

• Se for colocar muitos alimentos, todas

as gavetas, excepto a mais inferior,

podem ser retirados e os alimentos

empilhados directamente sobre as

grelhas de congelação. Para retirar as

gavetas de congelação, puxá-las para

fora até ao encosto, elevá-las à frente

e, depois, retirá-las.

Tempo de conservação

Para evitar a redução da qualidade dos

alimentos congelados, o tempo de

conservação permitido a –18 ºC não

deve ser ultrapassado.

O tempo de conservação depende do

tipo de alimentos congelados. No caso

de alimentos congelados e já

cozinhados, adquiridos no comércio, tem

que se dar atenção à data de fabrico e à

Legumes, fruta até 12 meses

Não utilizar objectos pontiagudos ou

Preparação de cubos de

(não existente em todos os modelos)

As cuvetes podem ser adquiridas no

comércio da especialidade.

Encher a cuvete até æ com água

e colocá-la na zona de congelação.

Utilizar a gaveta superior de congelação,

para acelerar o processo de congelação.

Para soltar os cubos de gelo, colocar

a cuvete sob água corrente e trocê-la

ligeiramente (Fig. U).

Para que os seus cubos se façam mais

rapidamente, coloque as cuvettes no

primeiro compartimento (Fig. Q/17).

Perigo de choque eléctrico

Não utilizar aparelhos de limpeza a

vapor. As peças condutoras de tensão

podem provocar um curto-circuito ou

um choque eléctrico, em caso de

depositação de vapor.

Para a remoção da camada de gelo,

não utilizar facas ou objectos aguçados.

Não danificar a tubagem de circulação

do agente refrigerador.

O agente refrigerador, ao libertar-se,

pode causar ferimentos nos olhos e é

Não utilizar aparelhos eléctricos ou

chamas abertas dentro do aparelho.

9000141319-141429.qxd 06/02/06 7:32 Page 8586

A acumulação de grandes camadas de

gelo sobre as grelhas de congelação

prejudica o rendimento do aparelho e

contribue para o aumento do consumo

cm de espessura, ela deve ser

descongelada. No entanto, pelo menos

uma a duas vezes por ano. De

preferência, porém, quando houver

poucos ou nenhuns alimentos

congelados no aparelho.

Cerca de 24 horas antes da

descongelação, deve ser activada a

supercongelação, a fim de que os

alimentos atinjam uma temperatura

muito baixa e possam, assim, conservar-

se durante mais tempo à temperatura

acumulador de frio (se fizer parte do

equipamento) sobre os alimentos.

• Para recolha da água da

descongelação, despejar a gaveta

média, mas deixá-la dentro do

• Terminada a descongelação, despejar

a água recolhida. Com uma esponja,

apanhar o resto da água da

descongelação na base da zona de

• Voltar a ligar a zona de.congelação.

• Introduzir, de novo, os alimentos

Ajudas na descongelação

Colocar uma panela de água quente na

zona de congelação, mas sobre uma

Sprays descongelantes

As indicações do fabricante são

Os sprays descongelantes podem conter

gases explosivos, diluentes ou agentes

propulsores que danifiquem as peças

• Desligar a ficha da tomada.

• Limpar com água e um pouco de

detergente da lavagem manual da

• Depois da limpeza, voltar a ligar

a ficha à tomada e os fusíveis.

Não utilizar diluentes nem produtos de

limpeza abrasivos ou que contenham

O vedante da porta deve ser lavado

apenas com água simples e, depois,

A água da limpeza não devem atingir

o painel de comandos ou a iluminação

e também não deve chegar até à tina

de recolha da água da descongelação

(Fig. I/B) através do orifício da

As prateleiras, os suportes e os

recipientes não devem ser lavados

na máquina de loiça, pois poderão

• Instalar o aparelho num local seco

e arejado; nem sob a acção directa

dos raios solares e nem próximo de

uma fonte de calor (por ex. aquecedor,

fogão). Se for inevitável, utilizar uma

• Deixar as bebidas quentes

arrefecerem fora do aparelho.

• Colocar os alimentos a descongelar

na zona de refrigeração. Aproveitar

o frio dos alimentos congelados para

refrigeração dos alimentos na zona de

• Abrir a porta do aparelho o mínimo

• A parte de trás do aparelho deve ser

limpa simplesmente com um aspirador

ou com um pincel, para evitar

o aumento do consumo de energia.

Ruídos absolutamente

Zumbido – o agregado de refrigeração

Borbulhar, gorgolejar ou vibração –

o agente refrigerador circula nas

Clic – audível quando o motor liga e

O aparelho está desnivelado

O aparelho deve ser nivelado com a

ajuda de um nível de bolha de ar.

Utilizar, para isso, os pés roscados ou

colocar qualquer coisa por baixo.

O aparelho está encostado

Favor afastar o aparelho dos móveis

ou aparelhos vizinhos.

Gavetas, cestos ou prateleiras

abanam ou estão encravados.

Verificar os elementos amovíveis e,

se necessário, voltar a colocá-los.

Garrafas ou outros recipientes

Favor afastar as garrafas ou os

recipientes uns dos outros.

9000141319-141429.qxd 06/02/06 7:32 Page 8788

Eliminação de pequenas anomalias

Antes de pedir a intervenção dos Serviços Técnicos

Deverá verificar, se você mesmo não poderá eliminar a anomalia, com a ajuda das

indicações seguintes. Para aconselhamento por parte da assistência técnica, terá que

pagar a deslocação do técnico, mesmo durante o período de garantia.

A iluminação interior

Falha de energia; os fusíveis

dispararam; a ficha não está

bem ligada na tomada.

Anomalia – na zona de

congelação está demasiado

• As aberturas para ventilação

• Foram colocados demasiados

alimentos de uma só vez,

• A porta da zona de

congelação está aberta.

Eliminada a anomalia,

a indicação de aviso apaga-se,

A lâmpada de incandescência

O interruptor da luz está

O orifício de escoamento da

água da descongelação está

entupido (Fig. I/B).

Verificar, se há corrente, os fusíveis devem

Verificar a ventilação.

Não ultrapassar a capacidade máxima

Substituição da lâmpada de incandescência

1. Desligar a ficha da tomada ou os fusíveis.

2. Rodar o disco (C) da iluminação em sentido

contrário ao dos ponteiros do relógio e

retirar a cobertura (B).

3. Substituir a lâmpada de incandescência;

Lâmpada de substituição 220–240 V Corrente alterna, casquilho E14, quanto ao

valor de Watt, ver a lâmpada fundida.

Verificar, se o interruptor se move.

Limpar a calha de recolha da água de descon-

gelação e o orifício de escoamento (Fig. I/B).

9000141319-141429.qxd 06/02/06 7:32 Page 8889

Na lista telefónica ou na lista de postos

de assistência encontrará o posto de

assistência mais perto da sua área de

residência. Por favor, indique aos

Serviços Técnicos o número de artigo

(E-Nr.) e o número de fabrico (FD) do

Estas indicações constam da chapa de

Com a indicação do número de artigo

e da data de fabrico ajudará a evitar

deslocações desnecessárias. Poupará,

assim, custos adicionais relacionados

O lampt»raj šcei kae…
