MANUAL DE USUARIO KG36SV70 SIEMENS

dell’agente refrigerante con oggetti

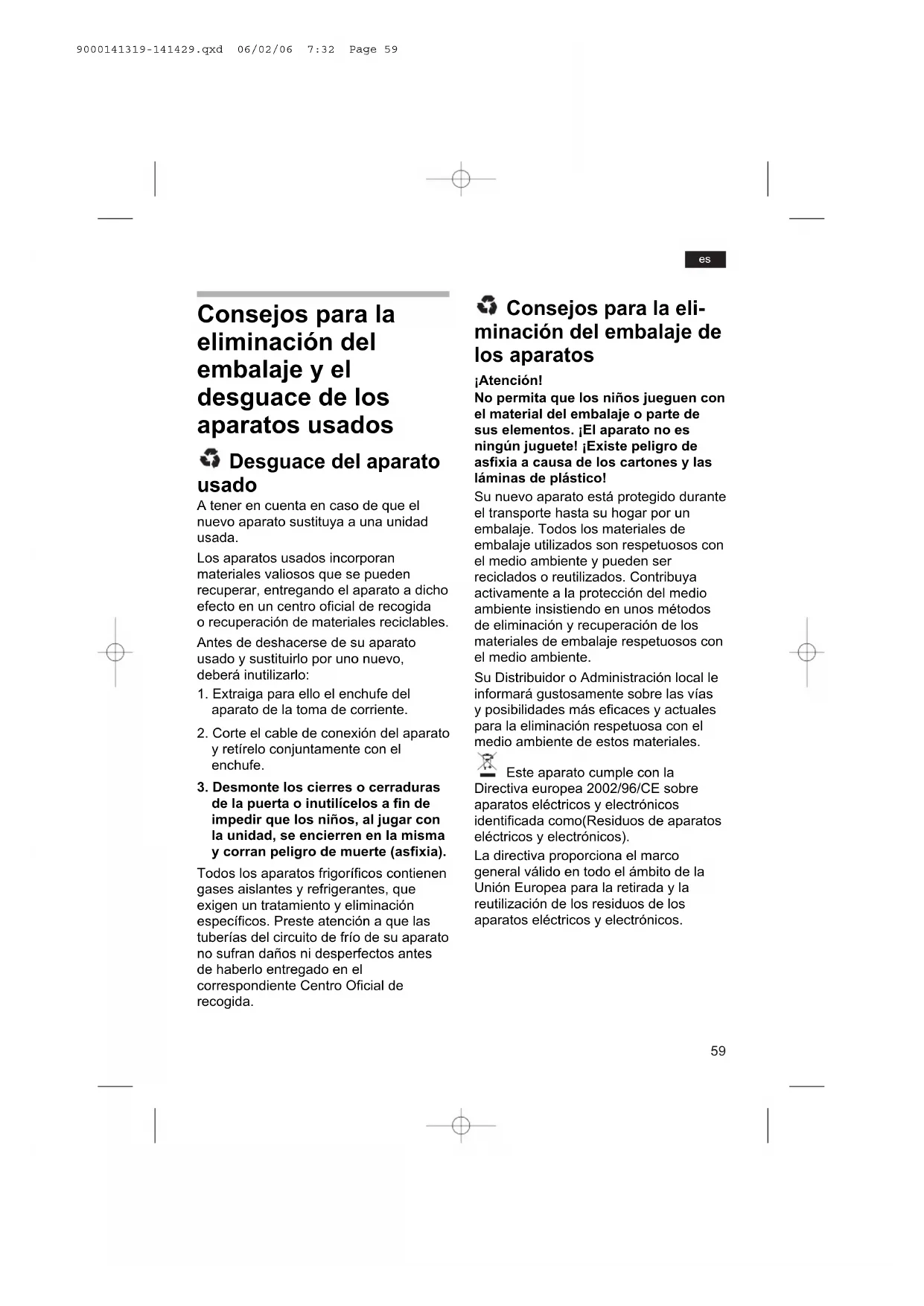

A tener en cuenta en caso de que el

nuevo aparato sustituya a una unidad

Los aparatos usados incorporan

materiales valiosos que se pueden

recuperar, entregando el aparato a dicho

efecto en un centro oficial de recogida

o recuperación de materiales reciclables.

Antes de deshacerse de su aparato

usado y sustituirlo por uno nuevo,

deberá inutilizarlo:

1. Extraiga para ello el enchufe del

aparato de la toma de corriente.

2. Corte el cable de conexión del aparato

y retírelo conjuntamente con el

3. Desmonte los cierres o cerraduras

de la puerta o inutilícelos a fin de

impedir que los niños, al jugar con

la unidad, se encierren en la misma

y corran peligro de muerte (asfixia).

Todos los aparatos frigoríficos contienen

gases aislantes y refrigerantes, que

exigen un tratamiento y eliminación

específicos. Preste atención a que las

tuberías del circuito de frío de su aparato

no sufran daños ni desperfectos antes

de haberlo entregado en el

correspondiente Centro Oficial de

Consejos para la eli-

minación del embalaje de

No permita que los niños jueguen con

el material del embalaje o parte de

sus elementos. ¡El aparato no es

ningún juguete! ¡Existe peligro de

asfixia a causa de los cartones y las

láminas de plástico!

Su nuevo aparato está protegido durante

el transporte hasta su hogar por un

embalaje. Todos los materiales de

embalaje utilizados son respetuosos con

el medio ambiente y pueden ser

reciclados o reutilizados. Contribuya

activamente a la protección del medio

ambiente insistiendo en unos métodos

de eliminación y recuperación de los

materiales de embalaje respetuosos con

Su Distribuidor o Administración local le

informará gustosamente sobre las vías

y posibilidades más eficaces y actuales

para la eliminación respetuosa con el

medio ambiente de estos materiales.

Este aparato cumple con la

Directiva europea 2002/96/CE sobre

aparatos eléctricos y electrónicos

identificada como(Residuos de aparatos

eléctricos y electrónicos).

La directiva proporciona el marco

general válido en todo el ámbito de la

Unión Europea para la retirada y la

reutilización de los residuos de los

aparatos eléctricos y electrónicos.

9000141319-141429.qxd 06/02/06 7:32 Page 5960

Consejos de seguridad

Lea detenidamente las instrucciones de

uso y de montaje de su aparato. En éstas

se facilitan informaciones y consejos

importantes relativos a su seguridad

personal, así como a la instalación, el

manejo y el cuidado correctos del mismo.

El fabricante no se responsabiliza en

absoluto de eventuales daños y

perjuicios que pudieran producirse en

caso de incumplimiento por parte del

usuario de los consejos y advertencias

de seguridad que se facilitan en las

presentes instrucciones. Guarde las

instrucciones de uso y de montaje para

un posible propietario posterior.

• El presente aparato incorpora una

pequeña cantidad de isobután (R 600a),

un gas natural de elevada compatibili-

dad medioambiental, aunque es

inflamable. Al efectuar la instalación

y montaje de la unidad, deberá

prestarse particular atención a que el

circuito de frío no sufra ningún tipo de

daño o desperfecto. Tenga presente

que la salida a chorro del agente

refrigerante puede inflamarse

o provocar lesiones en los ojos.

En caso de constatarse daños

o desperfectos en el circuito de frío

– evitarse cualquier manipulación con

fuegos o focos de ignición,

– extraer el enchufe del aparato de la

toma de corriente y procurar una

buena ventilación del lugar en donde

se encuentre emplazado el aparato,

durante varios minutos.

• Cuanto mayor cantidad de agente

refrigerante contenga el aparato,

mayores dimensiones tiene que tener

el recinto en donde se vaya a colocar.

En recintos demasiado pequeños

pueden formarse mezclas inflamables

de aire y gas en caso de producirse

fugas en el circuito de frío del aparato.

• Las dimensiones mínimas de la

habitación o local en donde se

encuentra instalado el aparato

de agente refrigerante. La cantidad de

agente refrigerante que incorpora su

aparato figura en la placa de

características, que se encuentra en el

• En caso de emergencia:

– Enjuagar bien los ojos con agua

y avisar a un médico.

– Evitar cualquier manipulación con

fuegos o focos de ignición, o que

pueda producir chispas.

– Extraer el enchufe del aparato de

la toma de corriente y procurar una

buena ventilación del lugar en donde

se encuentra emplazado el aparato,

durante varios minutos.

• En los casos siguientes deberá

extraerse el cable de conexión de la

toma de corriente o desconectar el

– Al desescarchar el aparato.

– Al limpiar el aparato.

¡No tirar del cable de conexión del

aparato, sino asirlo siempre por el

• Si el aparato presentara daños

o desperfectos, no deberá ser puesto

en funcionamiento. En caso de duda,

consultar con el distribuidor en donde

adquirió el aparato.

• No usar aparatos eléctricos en el

interior de la unidad (por ejemplo

calefacciones, heladoras, etc.).

9000141319-141429.qxd 06/02/06 7:32 Page 6061

• No guardar productos combinados con

agentes o gases propelentes (por

ejemplo sprays) ni materias explosivas

¡Existe peligro de explosión!

• No permita que los niños jueguen

con la unidad ni se sienten sobre los

cajones o se columpien de las puertas.

• No utilizar ningún tipo de limpiadora de

vapor para desescarchar o limpiar la

unidad. El vapor caliente podría

penetrar en interior del aparato, acce-

diendo a los elementos conductores

de corriente y provocar cortocircuitos o

incluso sacudidas eléctricas.

Puntos a tener en cuenta al utilizar

• Prestar particular atención a que las

aberturas de ventilación y aireación

no estén nunca obstruidas.

• Las reparaciones que fuera necesario

efectuar sólo podrán ser ejecutadas

por técnicos especializados de la

marca. Las reparaciones efectuadas

de modo erróneo o incorrecto pueden

implicar serios peligros para el usuario.

• No utilizar el zócalo, los cajones o las

puertas de la unidad como pisaderas

• En caso de conservar bebidas con

un elevado contenido de alcohol en

la unidad, conviene envasarlas en

botellas provistas de un cierre

hermético y colocarlas siempre en

• En caso de disponer la unidad de una

cerradura, guardar la llave fuera del

alcance de los niños.

• No permitir que las grasas y aceites

entren en contacto con los elementos

de plástico del interior del frigorífico o

la junta de la puerta. El plástico y la

junta de goma son materiales muy

susceptibles a la porosidad.

• No guardar en el compartimento de

congelación botellas ni tarros o latas

que contengan líquidos,

particularmente bebidas gaseosas.

¡Las botellas y latas pueden estallar!

• No introducir en la boca directamente

los helados, polos o cubitos de hielo

extraídos del compartimento de

¡Peligro de quemaduras a causa de

las bajas temperaturas!

• No tocar los productos congelados con

las manos húmedas a fin de evitar que

se queden adheridas a éstos. ¡Peligro

de quemaduras a causa de las bajas

• No rascar el hielo o la escarcha ni

tratar de desprender alimentos

congelados con ayuda de objetos

metálicos cortantes (por ejemplo

cuchillos), dado que las rejillas

congeladoras podrían resultar

dañadas. La salida a chorros del

agente refrigerante puede provocar

lesiones en los ojos o inflamarse.

• Para acelerar el proceso de deses-

carchado del aparato sólo deberán

utilizarse los productos auxiliares

recomendados por el fabricante.

• Procure no obstruir las rejillas de

ventilación de la estructura del

• No utilice dispositivos mecánicos ni

cualquier otro medio de aceleración

del proceso de descongelación que

no sean los recomendados por el

• Procure no dañar el circuito de

• Utilice siempre para el frigorífico /

congelador el tipo de componentes

eléctricos internos recomendado por

El aparato ha sido diseñado para

• la refrigeración y congelación de

• la preparación de cubitos de hielo.

El aparato está destinado al uso en el

En caso de utilizarlo para fines

industriales, deberán tenerse en

cuenta las correspondientes normas

El aparato está dotado de un dispositivo

de desparasitaje según la directiva de la

Unión Europea 89/336/CEE.

La estanqueidad del circuito de

refrigeración viene verificada de fábrica.

Este producto cumple las normas

específicas de seguridad para aparatos

eléctricos (EN 60335/2/24).

Familiarizándose con

Las presentes instrucciones de uso son

válidas para diferentes modelos de

aparato; por ello puede ser posible que

se describan detalles y características

de equipamiento que no concuerdan con

las de su aparato concreto.

Figura Q A Compartimento frigorífico

B Compartimento de congelación

1–9 Cuadro de mandos

12 Cajón para la verdura

14 Compartimentos para guardar la

mantequilla y el queso

15 Elemento portahuevos

17 Cajón de congelación

19 Sonda térmica del compartimento

1 Tecla para conexión

y desconexión del compartimento

Para conectar y desconectar por

separado del compartimento

2 Tecla °C para ajustar la

frigorífico se puede ajustar entre

Pulsar la tecla repetida

o constantemente, hasta que la

iluminación del piloto de aviso

correspondiente muestre la

temperatura ajustada.

La iluminación del piloto de aviso

correspondiente al valor

+8 indica la máxima temperatura

(+8 °C) ajustable en el

compartimento frigorífico.

La iluminación del piloto de aviso

correspondiente al valor +2 indica

la mínima temperatura (+2 °C)

ajustable en el compartimento

3 Piloto de aviso «super» para

enfriamiento ultrarrápido del

compartimento frigorífico

Mediante la función de enfriamiento

ultrarrápido se enfría el comparti-

mento frigorífico durante 6 horas

con la temperatura más baja

posible, conmutando a continuación

a la temperatura ajustada con

anterioridad a la activación de la

opción. La función de enfriamiento

ultrarrápido se selecciona en caso

de desear enfriar rápidamente

bebidas o al introducir grandes

cantidades de alimentos frescos

en el compartimento frigorífico.

Activar la función de enfriamiento

ultrarrápido «super»

Pulsar la tecla (2) repetida o

constantemente, hasta que se

ilumine el piloto de aviso dela

función de enfriamiento ultrarrápido

4 Tecla °C para ajustar la

La temperatura del compartimento

de congelación se puede ajustar

–16 °C hasta –32 °C.

Pulsar la tecla repetida

o constantemente, hasta que

la iluminación del piloto de aviso

correspondiente muestre la

temperatura ajustada.

9000141319-141429.qxd 06/02/06 7:32 Page 6364

La iluminación del piloto de aviso

correspondiente al valor –16

indica la máxima temperatura (–16

°C, calor) ajustable en el

compartimento de congelación.

La iluminación del piloto de aviso

correspondiente al valor –32

indica la mínima temperatura (–32

°C, frío) ajustable en el

compartimento de congelación.

5 Piloto de aviso « »

Este piloto de aviso advierte sobre

una temperatura demasiado

elevada en el interior del

compartimento de congelación.

Se activa cuando la temperatura

en el interior del compartimento

de congelación es demasiado

elevada y los productos

congelados almacenados en el

mismo corren peligro de

descongelarse y deteriorarse

a causa de la elevada temperatura

que reinare en el mismo.

El piloto de aviso puede activarse,

sin significar por ello ningún peligro

de deterioro inmediato de los

alimentos, en los casos siguientes:

• Al poner en marcha el aparato

• Al introducir grandes cantidades de

alimentos frescos en el

compartimento de congelación

• Al permanecer abierta la puerta del

compartimento de congelación

durante un tiempo prolongado

6 Tecla / Piloto de aviso «super»

de la función «Congelación

Conecta y desconecta de la opción

«Congelación ultrarrápida» del

compartimento de congelación.

La iluminación del piloto de aviso

correspondiente señala la activación

de la congelación ultrarrápida.

Con esta función se pueden congelar

simultáneamente grandes cantidades

de alimentos frescos, debiéndose

conectar en función de la cantidad de

alimentos que se vayan a congelar,

hasta 24 horas antes de introducir

los alimentos frescos en el com-

partimento de congelación.

Al estar activada esta función, el

grupo frigorífico del aparato

funciona continuamente,

alcanzándose en el interior del

compartimento de congelación unas

temperaturas muy bajas (gran frío).

La función de congelación

ultrarrápida «super» se desactiva

automáticamente una vez que los

alimentos se hayan congelado

(en caso de congelar pequeñas

cantidades de alimentos, el

proceso concluye al cabo de

varias horas; en el caso de

congelar grandes cantidades

de alimentos, el proceso puede

durar hasta dos días).

En caso necesario, la función de

congelación ultrarrápida se puede

desactivar manualmente pulsando

a tal efecto repetidamente la tecla (6).

7 Tecla para conexión

y desconexión del compartimento

Para conectar y desconectar

por separado del compartimento

a la temperatura del

La clase climática a la que pertenece el

aparato figura en la placa de caracterí-

sticas del mismo (Fig. !0) e indica a qué

temperatura del entorno puede funcionar

Clase climática Temperatura del

SN +10 °C hasta 32 °C N +16 °C hasta 32 °C ST +18 °C hasta 38 °C T +18 °C hasta 43 °C Ventilación

Figura E El aire recalentado en la pared posterior

del aparato debe poder escapar

libremente, de lo contrario, el aparato

tendrá que aumentar su rendimiento,

provocando un consumo de energía

eléctrica elevado e inútil. Por esta razón

habrá que prestar particular atención

a que las aberturas de ventilación

y aireación no estén nunca obstruidas.

Los datos referentes a la capacidad útil

de su aparato figuran en la placa de

características del mismo.

Tras instalar el aparato deberá

aguardarse aprox. media hora antes de

ponerlo en funcionamiento. Durante el

transporte del aparato es posible que el

aceite contenido en el evaporador se

desplace por el circuito de frío.

Limpiar el interior del aparato antes de

su puesta en funcionamiento inicial

(véase el capítulo «Limpieza»).

La toma de corriente deberá ser

libremente accesible. Conectar la unidad

a una red eléctrica de corriente alterna

de 220–240 V/50 Hz a través de una

toma de corriente instalada

reglamentariamente y provista de puesta

a tierra. La toma de corriente debe estar

protegida con un fusible de 10 amperios

En los aparatos destinados a países

fuera del continente europeo deberá

verificarse si los valores de la tensión

de conexión y el tipo de corriente que

figuran en la placa de características

del aparato coinciden con los de la red

nacional. La placa de características

del aparato se encuentra en el lateral

inferior izquierdo. En caso de que fuera

necesario sustituir el enchufe de

conexión a la red eléctrica, esto sólo

podrá ser efectuado por electricistas

o técnicos especializados del ramo.

No conectar el aparato en ningún

caso a conectores electrónicos para

ahorro energético (por ejemplo

Ecoboy, Sava Plug, etc.) ni tampoco a

rectificadores inversos que

transforman la corriente continua en

corriente alterna de 230 V (por

ejemplo instalaciones de energía

solar, redes eléctricas de buques).

9000141319-141429.qxd 06/02/06 7:32 Page 6566

Figura W Los compartimentos frigorífico y de

congelación se pueden conectar por

• Para conectar el compartimento

frigorífico, pulsar la tecla para

conexión y desconexión del

compartimento frigorífico (1).

La iluminación interior del

compartimento frigorífico se

activa al abrir la puerta.

• Para conectar el compartimento de

congelación, pulsar la tecla para

conexión y desconexión del

compartimento de congelación (7).

• El piloto de aviso Fig. W/5 permanece

iluminado hasta que el compartimento

de congelación ha alcanzado la

temperatura de servicio.

Figura W El aparato incorpora de fábrica los

siguientes ajustes básicos:

Temperatura del compartimento

frigorífico +4 ºC Temperatura del compartimento

de congelación –18 ºC Estos valores ajustados de fábrica

pueden modificarse; véase al respecto

la descripción que figura en el cuadro

4 Ajustar la temperatura del

compartimento de congelación

Advertencias relativas al

funcionamiento del aparato

• El ventilador (Fig. Q/18), funciona o

está parado según lo requiera el

comportamiento del refrigerador.

• Los lados frontales del cuerpo del

aparato son calentados ligeramente.

De este modo se impide la formación

de agua de condensación en la zona

de la junta de la puerta.

• Durante el funcionamiento del grupo

frigorífico se forman gotas de agua

o escarcha sobre la pared posterior

del compartimento frigorífico. Esto es

un fenómeno perfectamente normal

y es debido a razones técnicas. Esto

es un fenómeno perfectamente normal

y es debido a razones técnicas. No es

necesario raspar la escarcha ni secar

las gotas de agua, dado que se

descongelan automáticamente. El

agua de descongelación es recogida

en la canaleta de desagüe (Fig. I/A)

volviendo al grupo frigorífico, donde se

• En caso de registrarse una elevada

humedad relativa del aire, se puede

formar agua de condensación en el

interior del frigorífico, en particular

sobre las baldas o bandejas de vidrio.

Si esto sucediera, deberán guardarse

los alimentos envueltos y ajustarse una

temperatura más baja en el frigorífico.

• En caso de que, tras cerrar la puerta

del compartimento de congelación, ésta

no se pueda volver a abrir

inmediatamente, ello se debe a que,

cuando se abre la puerta, se crea una

cierta depresión en el interior del

aparato. Por lo tanto, cuando se

produzca tal situación deberá

aguardarse unos dos a tres minutos

antes de abrir la puerta, a fin de permitir

que la depresión sea compensada.

9000141319-141429.qxd 06/02/06 7:32 Page 6667

• A causa del trabajo del grupo frigorífico,

en algunos puntos de las rejillas

congeladoras puede acumularse

rápidamente escarcha. Esto no afecta

en absoluto al buen funcionamiento del

aparato ni tampoco implica un aumento

del consumo de energía eléctrica. La

eliminación de la escarcha acumulada

sólo será necesaria en caso de que la

capa de escarcha o hielo alcance un

espesor de más de 5 mm sobre toda la

superficie de las rejillas congeladoras.

• No permitir que las grasas y aceites

entren en contacto con los elementos

de plástico del interior del aparato o la

junta de la puerta. El plástico y la junta

de goma son materiales muy

susceptibles a la porosidad.

• No colocar alimentos en las

proximidades de la sonda del

compartimento refrigerador (fig. Q/19),

de esta forma se conseguirá un óptimo

funcionamiento de su aparato.

Desconectar el aparato

Figura W Los compartimentos frigorífico y de

congelación se pueden desconectar

• Para desconectar el compartimento

frigorífico, pulsar la tecla para

conexión y desconexión (1).

La iluminación interior del frigorífico

• Para desconectar el compartimento

de congelación, pulsar la tecla

para conexión y desconexión (7).

En caso de largos períodos de

inactividad de la unidad:

• Desconectar los compartimentos

frigorífico y de congelación tal como

se explica en el apartado anterior.

• Extraer el enchufe de conexión del

aparato de la toma de corriente de la

• Desescarchar y limpiar el aparato.

• Dejar las puertas abiertas.

Posibilidad de variar

La posición y altura de las bandejas del

frigorífico y de los soportes y estantes

de la cara interior de la puerta se

pueden modificar en caso necesario.

Para ello, desplazar las bandejas hacia

adelante, abatirlas hacia abajo y

extraerlas del soporte inclinándola por

uno de sus laterales (Fig. R). Para

extraer los soportes y estantes de la

puerta deberán levantarse primero de su

(no disponible en todos los modelos)

Figura Y El botellero sirve de sujeción a las

botellas, impidiendo que éstas vuelquen

al abrir o cerrar la puerta del aparato.

9000141319-141429.qxd 06/02/06 7:32 Page 6768

¡Prestar atención a las

diferentes zonas de frío

En función de la circulación del aire en

el interior del frigorífico, se crean en éste

diferentes zonas de frío.

• Las zonas de más frío

se encuentran en el panel posterior y

están situadas, según el modelo de

aparato concreto, entre la flecha lateral

estampada y la balda de vidrio que se

encuentra debajo de ésta (Fig. !1) o bien

entre ambas flechas (Fig. !2).

Un consejo práctico: Guarde en las zonas

de más frío los alimentos más delicados

(por ejemplo pescado, embutido, carne).

• La zona de menos frío

se encuentra en la parte superior de la

cara interior de la puerta.

Un consejo práctico: Guarde en la zona

menos fría el queso y la mantequilla, por

ejemplo. De esta manera el queso

conserva su aroma y la mantequilla se

puede untar en el pan.

Puntos a tener en cuenta

al colocar los alimentos

Colocar los alimentos empaquetados

o bien cubiertos en la unidad. De este

modo se evita que los alimentos se

deshidraten, descoloren o pierdan su

valor nutritivo y aroma. Además se evita

la mezcla de olores y sabores, así como

la descoloración de las piezas de plástico.

Las verduras, frutas y lechugas se

pueden guardar en los cajones para las

verduras, sin necesidad de envolverlas.

Guardar los alimentos del

• Colocar sobre las bandejas en el

frigorífico (de arriba hacia abajo): Pan

y bollería, platos cocinados, productos

lácteos, carne y embutido

• En el cajón para la verdura: Verduras

y hortalizas, frutas y lechugas.

• En los estantes y compartimentos de

la cara interior de la puerta (de arriba

hacia abajo): Mantequilla y queso,

huevos, tarros, botellas pequeñas,

botellas grandes, bolsas o briks de

leche, briks de zumos de frutas.

Capacidad de congelación:

Las indicaciones sobre la máxima

capacidad de congelación según las

normas más actuales figuran en la

La capacidad máxima de congelación

de alimentos frescos en 24 h,

(distribuidos sobre las rejillas

congeladoras), se indica en la placa

de características (en Kg/24h), ver

Para que los alimentos conserven su

valor nutritivo, vitaminas y buen aspecto

hay que congelar el centro lo más

rápidamente posible. Por esta razón no

deberá superarse la máxima capacidad

de congelación del aparato.

En caso de congelar los alimentos en los

cajones de congelación, la capacidad

máxima de congelación disminuye

Congelar alimentos frescos

En caso de guardar productos ya

congelados en el compartimento de

congelación, deberá activarse la opción

de congelación ultrarrápida «super»

varias horas antes de colocar los

alimentos frescos en el compartimento

Si decide congelar usted mismo los

alimentos, utilice únicamente alimentos

frescos y en perfectas condiciones.

Envasar los alimentos herméticamente

para que no se deshidraten o pierdan su

1. Introducir los alimentos en la envoltura

prevista a dicho efecto.

2. Procurar eliminar todo el aire que

pudiera haber en el envase.

3. Cerrarlo herméticamente.

4. Marcar los envases, indicando su

contenido y la fecha de congelación.

Materiales no apropiados para el

envasado de alimentos

Papel de empaquetar, papel

basura y bolsitas de plástico de la

Materiales indicados para el

envasado de los alimentos

Láminas de plástico, bolsitas y láminas

de polietileno, papel de aluminio, cajitas

y envases específicos para la

congelación de alimentos.

Todos estos productos y materiales se

pueden adquirir en la mayoría de los

supermercados, grandes almacenes o

en el comercio especializado.

Materiales apropiados para el cierre

Gomitas, clips de plástico, bramante,

cinta adhesiva incongelable, etc.

Las bolsitas o láminas de plástico de

polietileno se pueden termosellar con

una soldadora de plásticos.

Puntos a tener en cuenta

al comprar alimentos

Prestar atención a que la envoltura del

alimento o producto congelado no

presente ningún tipo de daño.

Verifique la fecha de caducidad de los

alimentos. Cerciórese de que ésta no ha

La indicación de la temperatura del

congelador del establecimiento en

donde adquiera los alimentos deberá

señalar un valor mínimo de –18 °C.

Al hacer la compra, recuerde que

conviene adquirir los alimentos

congelados en el último momento.

Procure transportarlos directamente

a casa envueltos en una bolsa

isotérmica. Una vez en el hogar, deberá

colocarlos inmediatamente en el

compartimento de congelación.

9000141319-141429.qxd 06/02/06 7:32 Page 6970

Guardar los alimentos

• Con objeto de no obstaculizar la

circulación del aire en el interior del

aparato, hay que cerciorarse siempre

de que todos los cajones de

congelación se encuentran

introducidos hasta el tope en el

compartimento de congelación.

• En caso de tener que congelar una

gran cantidad de alimentos, se pueden

extraer todos los cajones

congeladores, a excepción del inferior,

del aparato y apilar los alimentos

sobre las rejillas congeladoras. Para

retirar los cajones deberán extraerse

completamente hasta alcanzar el tope

limitador, inclinándolos a continuación

Calendario de congelación

Para evitar pérdidas de calidad y valor

nutritivo de los alimentos congelados, no

deberá superarse el máximo plazo de

conservación a –18 °C.

El plazo de conservación varía en

función del tipo del alimento congelado.

En caso de conservar alimentos

ultracongelados adquiridos en el

comercio, deberá tenerse en cuenta la

fecha de fabricación o el tiempo de

caducidad de los mismos.

y la bollería hasta 6 meses

y la carne hasta 8 meses

La fruta y verdura hasta 12 meses

Preparación de helados

¡No usar heladoras eléctricas en el interior

del compartimento de congelación!

Preparación de cubitos

(no disponible en todos los modelos)

Las cubiteras se pueden adquirir en el

comercio especializado del ramo.

partes de la cubitera de hielo con

agua. Colocarla en el cajón de congelación

superior para acelerar el proceso.

Para retirar los cubitos de hielo de la

cubitera, colocar ésta brevemente

debajo del chorro de agua del grifo o

Para que sus cubitos se hagan más

rápidamente coloque las cubiertas en el

primer cajón (Fig. Q/17).

¡Peligro de descarga eléctrica!

No utilizar ningún tipo de limpiadora de

vapor para limpiar la unidad. El vapor

caliente podría penetrar en interior del

aparato, accediendo a los elementos

conductores de corriente y provocar

cortocircuitos o incluso sacudidas

No rascar el hielo o la escarcha con

ayuda de cuchillos u objetos metálicos

cortantes, dado que las rejillas

congeladoras podrían resultar dañadas.

No dañar las piezas y elementos

componentes del circuito de frío.

Tenga presente que la salida a chorro

del agente refrigerante puede inflamarse

o provocar lesiones en los ojos.

9000141319-141429.qxd 06/02/06 7:32 Page 7071

No utilizar en ningún caso aparatos

o equipos de calefacción eléctricos ni

fuentes de fuego (velas, lámparas de

Una capa gruesa de hielo o escarcha

sobre las rejillas congeladoras reduce el

rendimiento de la unidad, elevando el

consumo de energía eléctrica.

En caso de comprobar que la capa de

escarcha o hielo acumulada sobre las

rejillas ha alcanzado un espesor de

0,5 cm aproximadamente, habrá que

desescarchar la unidad. Esta operación

deberá realizarse, sin embargo, con

independencia del espesor de la capa

de hielo, una o dos veces al año. Lo más

adecuado es realizar el desescarchado

cuando el compartimento de

congelación esté casi o completamente

Si se encuentran aún alimentos en el

congelador, deberá activarse la función

de congelación ultrarrápida unas 4 horas

antes de iniciar la operación. De este

modo se conseguirá que los productos

congelados alcancen un nivel de

temperatura muy bajo, pudiéndose

conservar así más tiempo a la

temperatura ambiental.

• Extraer el enchufe de conexión del

aparato de la toma de corriente de la

• Retirar a continuación los cajones de

congelación con los alimentos que

hubieran en ellos, colocando sobre

los mismos los acumuladores de frío

(en caso de incorporarlos el aparato).

Colocar los cajones de congelación en

un lugar lo más frío posible.

• Para recoger el agua de

descongelación, vaciar el cajón de

congelación central, dejándolo en su

• Una vez concluida la descongelación

del aparato, vaciar el agua de

descongelación recogida en el cajón;

recoger con una esponja asimismo el

agua que pudiera haber en el fondo

del compartimento de congelación.

• Conectar nuevamente el

compartimento de congelación.

• Colocar los alimentos congelados en

el compartimento de congelación.

Consejos prácticos para la

Para acelerar el proceso de

descongelación se puede colocar una

olla con agua muy caliente (no hirviendo)

sobre una base de soporte, en el

compartimento de congelación.

Sprays para descongelación

Las instrucciones del fabricante son

determinantes y deberán observarse

El uso de sprays específicos para

descongelación requiere suma

precaución, dado que éstos pueden

originar gases explosivos o contener

agentes disolventes o propelentes que

pueden dañar los elementos de plástico

de la unidad o resultar nocivos para la

9000141319-141429.qxd 06/02/06 7:32 Page 7172

Limpieza de la unidad

• Extraer el enchufe de conexión del

aparato de la toma de corriente de la

• Limpiar el aparato con un lavavajillas

• Tras concluir la limpieza del aparato,

introducir el cable de conexión en la

toma de corriente; conectar el fusible

No emplear en ningún caso arenilla,

agentes frotadores o limpiadores con

ácidos o disolventes químicos.

Limpiar la junta de la puerta sólo

con agua clara, secándola bien

Téngase presente que el agua

empleada en la limpieza del aparato no

debe penetrar en el cuadro de mandos

ni entrar en contacto con la iluminación

ni tampoco fluir a través del orifico de

drenaje de la canaleta de desagüe

Las bandejas, estantes, soportes

y compartimentos no son apropiados

para el lavado en el lavavajillas y

pueden resultar deformados.

para ahorrar energía

• Emplazar el aparato en una habitación

seca y fresca, dotada de una buena

ventilación. El aparato no debe

instalarse de forma que reciba

directamente los rayos del sol,

ni encontrarse tampoco próximo a un

foco activo de calor tal como cocinas,

calefacciones, etc. No obstante, si

esto último fuera inevitable, se habrá

de proteger la unidad con un panel

• Dejar enfriar los alimentos o bebidas

calientes hasta una temperatura

ambiente antes de introducirlas en

• Descongelar los productos congelados

en el interior del frigorífico. De esta

manera se puede aprovechar el frío

desprendido por los mismos para la

refrigeración de los restantes

alimentos guardados.

• Mantener abierta la puerta del aparato

el menos tiempo posible.

• Pasar de vez en cuando un aspirador

o pincel por la parte posterior del

aparato con objeto de evitar que la

acumulación de polvo pueda dar

lugar a un aumento del consumo

funcionamiento normales

Los ruidos en forma de murmullos

sordos se deben al funcionamiento

del grupo frigorífico.

Los ruidos en forma de gorgoteo se

producen al penetrar el líquido

refrigerante en los tubos delgados una

vez que ha entrado en funcionamiento el

Los ruidos en forma de clic se escuchan

cuando se conecta y desconecta el

Ruidos que se pueden

solucionar fácilmente

El aparato está colocado en posición

Nivelar el aparato con ayuda de nivel de

burbuja y los soportes roscados del

aparato; calzarlo en caso necesario.

El aparato entra en contacto con

muebles u otros objetos

Retirar el aparato de los muebles u otros

aparatos con los que esté en contacto.

Los cajones, bandejas y estantes

oscilan o están agarrotados

Verificar los elementos desmontables y,

en caso necesario, colocarlos en un

nuevo emplazamiento.

Las botellas o recipientes entran en

Separar algo las botellas y los

9000141319-141429.qxd 06/02/06 7:32 Page 7374

Pequeñas averías de fácil solución

Antes de avisar al Servicio de Asistencia Técnica:

Compruebe si la avería o fallo que usted ha constatado se encuentra recogida en los

siguientes consejos y advertencias.

De este forma se evitará usted gastos innecesarios, dado que en estos casos, los

gastos del técnico no quedan cubiertos por las prestaciones del servicio de garantía.

Se ha producido un corte del

suministro de corriente

eléctrica; el fusible se ha

fundido; el enchufe del aparato

no está asentado correctamente

en la toma de corriente.

¡Avería! – La temperatura en el

interior del compartimento de

congelación es demasiado

• Las aberturas de ventilación

y aireación están obstruidas.

• Se ha introducido una

cantidad excesiva de

alimentos frescos en

• La puerta del compartimento

de congelación está abierta.

Tras subsanar la causa de la

avería, el piloto de aviso se

apaga al cabo de cierto tiempo.

Verificar si hay corriente eléctrica, cerciorarse de

que el fusible de la red está conectado.

Cerciorarse de que las aberturas de ventilación

y aireación no están obstruidas.

No superar la máxima capacidad de congelación

de alimentos frescos del aparato.

Cerrar la puerta del aparato.

9000141319-141429.qxd 06/02/06 7:32 Page 7475

Avisar al Servicio de

La dirección y el número de teléfono del

Servicio de Asistencia Técnica Oficial de

la marca más próximo a su domicilio los

podrá localizar a través de la guía

telefónica de su localidad o el directorio

del Servicio de Asistencia Técnica

Oficial. Al solicitar la intervención del

Servicio de Asistencia Técnica, no olvide

indicar el Número de producto (E-Nr.) y

el Número de fabricación (FD) de su

Ambos números se encuentran en la

placa de características del aparato

De este forma se evitará usted gastos

innecesarios, dado que en estos casos,

los gastos del técnico no quedan

cubiertos por las prestaciones del

servicio de garantía.

agua en el fondo del

La bombilla está fundida.

El interruptor de la iluminación

interior del compartimento

frigorífico está agarrotado

El tubo de desagüe del agua

de descongelación está

obstruido (Fig. I/B).

Sustituir la bombilla (Fig. O)

1. Extraer el enchufe del aparato de la toma de

corriente o desconectar el fusible de la red.

2. Girar el disco (C) de la iluminación interior

hacia la izquierda (sentido de marcha

contrario al de las agujas del reloj) y retirar la

tapa protectora (B).

3. Sustituir la bombilla fundida por una nueva

de 220–240 V, base E 14. Para la potencia

correcta de la bombilla nueva, véase la

bombilla defectuosa.

Verificar la movilidad del interruptor.

Limpiar el tubo y la canaleta de desagüe

ser eliminados correctamente.

equipamentos eléctricos e electrónicos

• Por cada 8 g de agente refrigerador

indicada na chapa de características,

• Nunca utilizar aparelhos eléctricos

(especialmente bebidas gaseificadas).

• Utilize sempre para o

frigorífico/congelador o tipo de

componentes eléctricos internos

recomendado pelo fabricante.

19 Sensor para a zona de

1 Tecla para ligar/desligar a

temperatura para a zona de

temperaturas demasiado altas na

Perigo de descongelação dos

alimentos congelados.

7 tecla de ligar/desligar a zona

A chapa de características encontra-

temperatura de funcionamento.

longo período de tempo:

estas tombem com o abrir e fechar da

Na chapa de características

encontrará indicações sobre a

capacidade máx. de congelação,

segundo a Norma actual.

Película de plástico, manga de

tipo de alimentos congelados. No caso

Perigo de choque eléctrico

• Foram colocados demasiados
