Manual de instrucciones ENCIMERA Sumario Manual de instrucciones,1Instalación,18Descripción del aparato,20Precauciones y consejos,22Mantenimiento y cuidados,23Descripción técnica de los modelos,23 Instruções para a utilização PLANO Índice Instruções para a utilização,1Instalaçao, 24Descriçao do aparelho,26Precauçoes e conselhos,28Manutençao e cuidados,29Descriçao técnica dos modelos,29

se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia. ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio. NUNCA intente apagar una llama/ incendio con agua, se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga. ATENCIÓN: Riesgo de incendio: no deje objetos sobre las superficies de cocción. ATENCIÓN: Si la superficie de vitrocerámica está agrietada, apague el aparato para evitar sacudidas eléctricas. No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia. ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atenção e evitar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância. ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga. ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura. ATENÇÃO: Se a superfície vitrocerâmica estiver rachada, desligue o aparelho para evitar a possibilidade de choques eléctricos. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho. O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

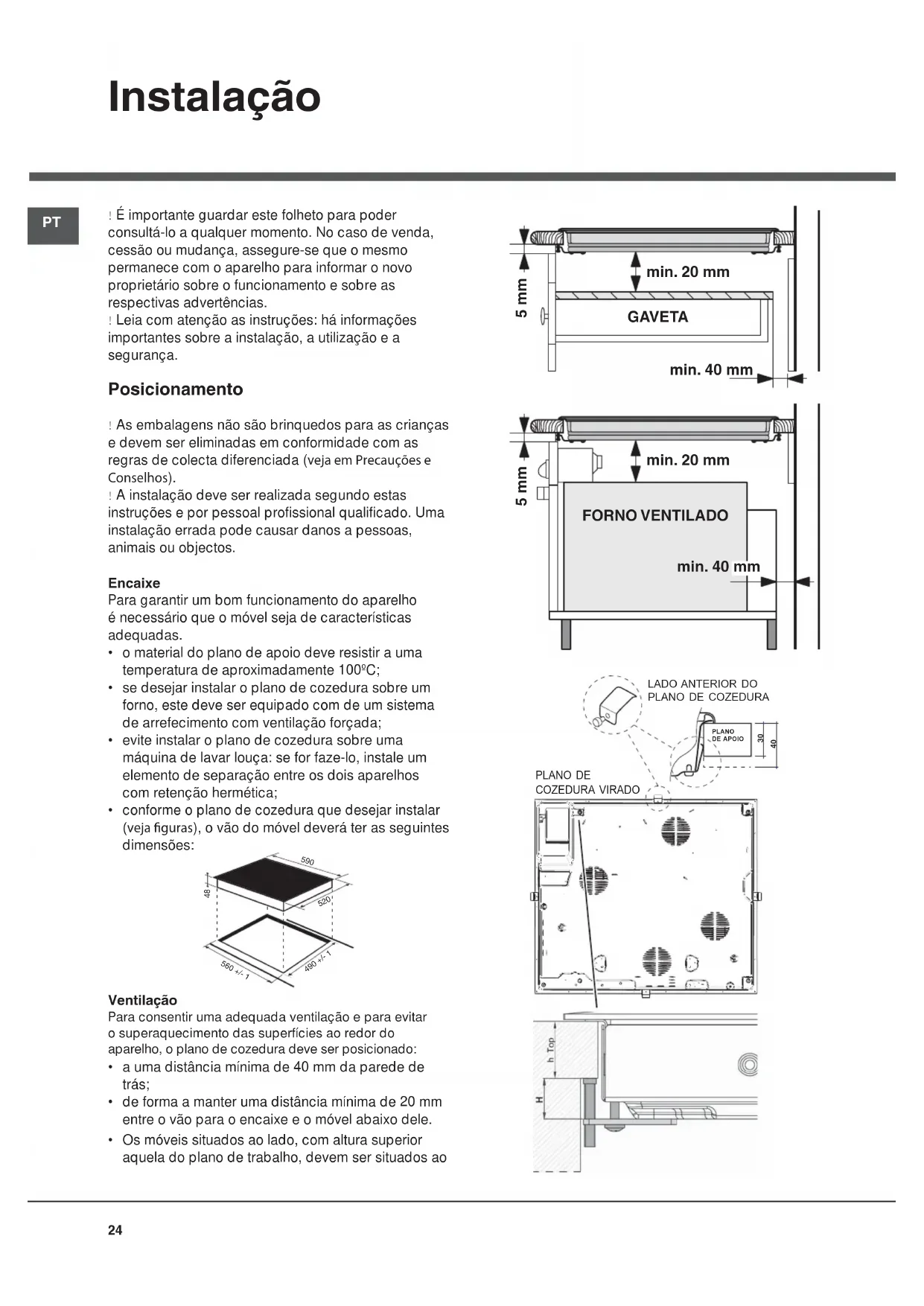

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100ºC;

• se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com de um sistema de arrefecimento com ventilação forçada;

• evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for faze-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;

• conforme o plano de cozedura que desejar instalar (veja guras), o vão do móvel deverá ter as seguintes dimensões: 560 +/- 1490 +/- 1

Ventilação Para consentir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

• a uma distância mínima de 40 mm da parede de trás;

• de forma a manter uma distância mínima de 20 mm entre o vão para o encaixe e o móvel abaixo dele.

• Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao

menos 600 mm do bordo do mesmo plano. Fixação A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana. As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura. O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 17,5 mm;

• 40 mm de espessura: parafuso 7,5 mm. Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas

de centragem nos furos colocados no centro de cada lado do plano;

2. introduza o plano de cozedura no vão do móvel a

exercer uma adequada pressão no inteiro perímetro para o plano de cozedura prender-se perfeitamente no plano de apoio.

3. para os planos com perfis laterais: após ter inserido

o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio. ! É indispensável que os parafusos das molas de centragem sejam acessíveis. ! Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes eléctricos. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta. Ligação eléctrica ! A ligação eléctrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno. Caixa de bornes O aparelho é equipado, na parte inferior, com uma caixa para a ligação aos vários tipos de alimentação eléctrica (a imagem é indicativa e pode não corresponder ao modelo comprado). Ligação monofásica O plano está provido de cabo de alimentação já ligado e predisposto na fábrica para a ligação monofásica. Efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir: Outros tipos de ligações Se o sistema eléctrico corresponder à uma dessas características: Tensão tipo e frequência de rede

• 400V - 2+2N ~ 50/60 Hz Soltar os cabos e efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir: Se o sistema eléctrico corresponder à uma dessas características: Tensão tipo e frequência de rede

• 400V 3 - N ~ 50/60 Hz proceder da seguinte maneira: !O eventual cabo em dotação não pode ser utilizado para estes tipos de instalação.

1. Utilizar um cabo de alimentação apropriado, tipo

H05RR-F ou de valor superior, com medias adaptas (secção do cabo: 25 mm).

2. Utilize uma chave de fenda, para fazer alavanca nas

linguetas laterais da tampa da caixa de bornes e abri- la (veja imagem Caixa de bornes).

3. Desatarraxe o parafuso do grampo do cabo e os

parafusos dos bornes relativos ao tipo de ligação PLANO DE COZEDURA VIRADO26

necessária e posicione os grampos de ligação conforme a tabela e os desenhos a seguir.4. Posicione os fios de acordo com a tabela e os desenhos abaixo e efectue a ligação apertando todos os parafusos dos bornes.5. Fixe o cabo de alimentação na apropriada braçadeira e feche a tampa. Trifásica 400Ligação do cabo de alimentação à redeNo momento de efectuar a ligação directamente na rede, instalar entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contactos.! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.Antes de efectuar a ligação, certifique-se que:• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação colocada no aparelho;• a tensão de alimentação seja entre os valores da placa de identificação;• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.! O cabo não deve ser dobrado nem comprimido.! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados. A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. Fase Grampo Neutro TerraFase

Fase Tensão tipo e frequência rede Ligações eléctricas Caixa de bornes 400V 3-N ~ 50/60 Hz Trifásica 400 Descrição do aparelho

Acender a placa de vitrocerâmica Zonas de cozedura tradicionaisOs elementos radiantes tradicionais (A) são constituídos por resistências circulares e tornam-se vermelhos somente algumas dezenas de segundos depois de acessos.Cada zona de cozedura é equipada com um botão de comando (D) que possibilita seleccionar 12 temperaturas diferentes, desde um valor mínimo de 1 até 12 no máximo.Zonas de cozedura extensíveis*Os elementos radiantes extensíveis (B e F) podem ser reconhecidos pela presença de uma zona aquecedora dupla. É possível acender somente a zona mais interna ou então ambas.Zonas de cozedura extensíveis circulares*O selector de comando (D) possibilita escolher entre dois níveis de potência, ambos reguláveis desde um valor mínimo de 1 até 12 no máximo:• rodando o selector na direcção dos ponteiros do relógio desde 1 até 12 regula-se o nível de potência mais baixo.• rodando o selector até o fim (), identificável por um

• Há somente em alguns modelos.27

Descrição do aparelho leve 'clique', activa-se a potência máxima que pode ser regulada de 12 até 1 rodando o selector na direcção contrária aos ponteiros do relógio. Para voltar ao valor de potência mínima será necessário colocar novamente o selector na posição 0. No caso de zonas de cozedura duplas, a primeira parte do percurso activa a zona de cozedura menor (interna). Para activá-las ambas (a interna e a externa) será necessário colocar o selector na posição final ( ) e seleccionar o nível de potência que desejar, entre 12 e 1. Zonas de cozedura extensíveis ovais*

• através do selector (D), configurar a potência desejada de um valor mínimo de 1 até um máximo de 12;

para utilizar toda a zona de cozedura oval. Níveis de potência aconselhados para os vários tipos de cozedura: O indicador luminoso de funcionamento (C)estará aceso quando uma zona de aquecimento estiver a funcionar.O indicador luminoso de calor resíduo (E)Indica que uma ou mais zonas de cozedura estão com uma temperatura superior aos 60ºC mesmo depois de desligadas. Alguns modelos dispõem de 4 indicadores luminosos de calor resíduo, uma para cada zona de cozedura.

• Há somente em alguns modelos. Pos. Chapa irradiadora Apagada Para derreter manteiga, chocolate Para aquecer líquidos

Para grandes cozidos

Precauções e conselhos

Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Conselhos práticos para utilizar esta aparelhagem Para obter as melhores performances do plano de cozedura:

• Empregue panelas com fundo chato e elevada espessura, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

• Empregue panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

• Certifique-se que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.

• Evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência. Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: -2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações -2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. Segurança geral !Controlar que a tomada de ar através da grelha do ventilador não esteja obstruída. O plano de encaixar, de facto, necessita de uma correcta ventilação para o arrefecimento dos componentes electrónicos.

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.

• A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objecto pontiagudo, como um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do plano de cozedura.

• Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor resíduo é sinalizado também por um indicador (veja Início e utilização).

• Mantenha a devida distância da placa quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as películas de plástico ou alumínio: se deixá-los sobre as superfícies enquanto ainda estiverem quentes ou mornas, podem causar um dano grave à placa.

• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.

• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Não permita que as crianças brinquem com o aparelho.

• Caso haja zonas de cozedura halógenas, não olhe para elas por muito tempo. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.29

Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho ! Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva: podem arranhar irremediavelmente a superfície. ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.

• Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxagúe e enxugue.

• Para tirar as acumulações de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável - específica para planos em vidro cerâmica- molhada de água e sabão.

• No caso em que no plano de cozedura tenham-se acidentalmente fundidos objectos ou materiais como plástico ou açúcar, remova-os imediatamente com a espátula, até que a superfície esteja ainda quente.

• Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a protecção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio.

• Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura. Quadro em aço inoxidável (somente nos modelos com moldura) O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo. É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado. ! Alguns planos de cozedura tem uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio. Desmontar o plano Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de centragem nos

2. solte os parafusos dos ganchos de fixação nos ângulos;

3. extraia o plano de cozedura do vão do móvel.

! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica. Descrição técnica dos modelos Nestas tabelas estão indicados, modelo por modelo, os valores de absorção energética, o tipo de elemento aquecedor e o diâmetro de cada zona de cozedura. Legenda: H = hilight unitário HD = hilight duplo HO = hilight oval A = halógena unitária Planos de cozedura KEM 645 D C KEM 645 D X KEM 646 D C Zonas de cozedura Potência (em W) Diâmetro (em mm) Potência (em W) Diâmetro (em mm) Traseiro esq. A 2500 210 A 2500 210 Traseiro dir. H 1400 160 H 1400 160 Dianteiro esq. H 1200 145 A 1200 145 Dianteiro dir. HD 1700/700 180/120 HD 1700/700 180/120 Potência total 6800 6800 Planos de cozedura KRM 640 C KRM 640 X KRM 641 D X Zonas de cozedura Potência (em W) Diâmetro (em mm) Potência (em W) Diâmetro (em mm) Traseiro esq. H 2300 210 HD 2200/1000 210/140 Traseiro dir. H 1400 160 H 1400 160 Dianteiro esq. H 1200 145 H 1200 145 Dianteiro dir. H 1800 180 H 1800 180 Potência total 6700 6600 Planos de cozedura KRM 630 C Zonas de cozedura Potência (em W) Diâmetro (em mm) Traseiro esq. H 2500 210 Traseiro dir. H 1400 160 Dianteiro Central HO 2400/1600/600 170x260 Potência total 630030
