MANUAL DE UTILIZADOR FT 95VC.1 (AN) HA S HOTPOINT ARISTON

• o modelo da máquina (Mod.);

• Há somente em alguns modelos.

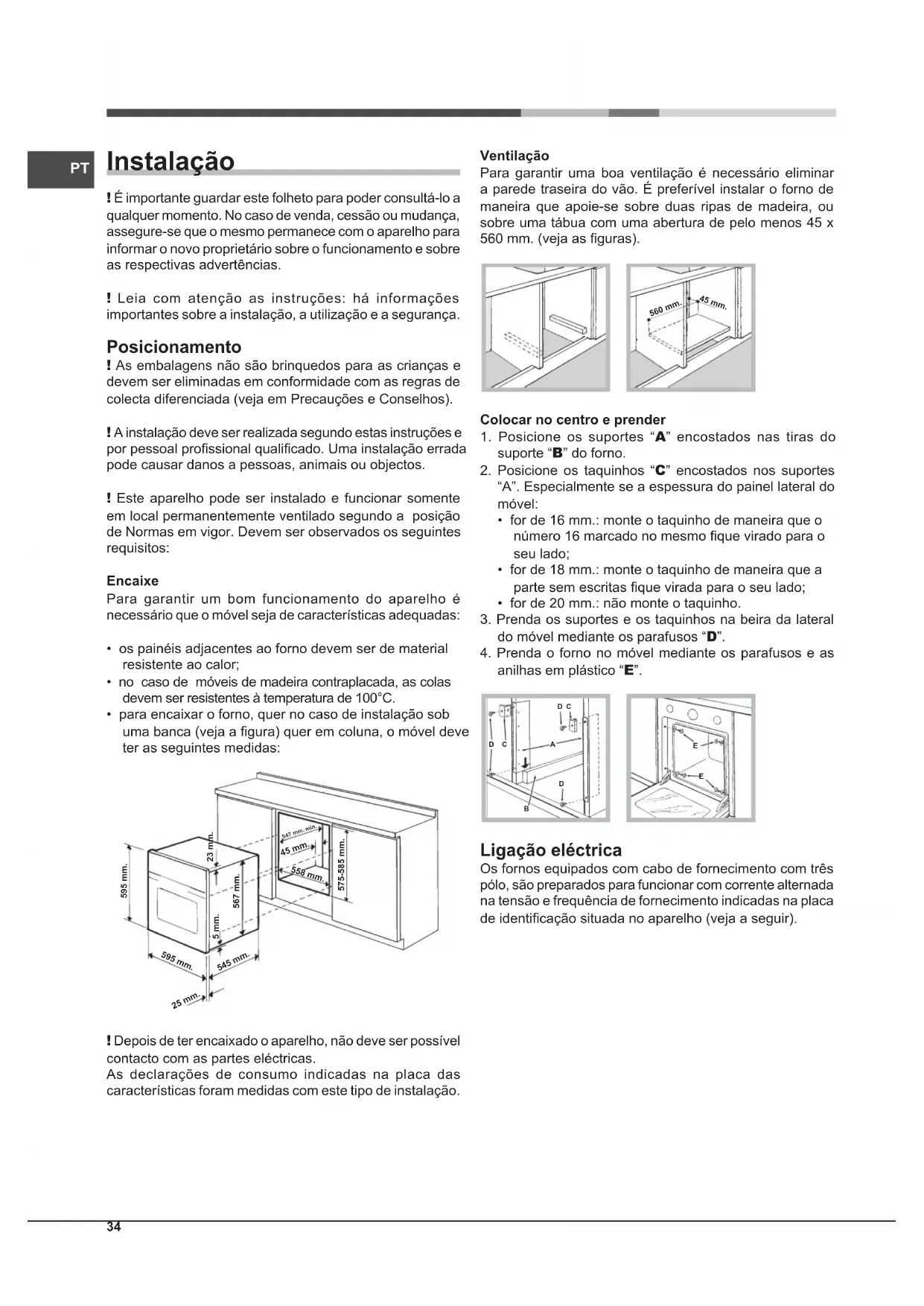

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal prossional qualicado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. ! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos: Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas:

• os painéis adjacentes ao forno devem ser de material resistente ao calor;

• no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

• para encaixar o forno, quer no caso de instalação sob uma banca (veja a gura) quer em coluna, o móvel deve ter as seguintes medidas: 595 mm. 595 mm. 25 mm. 545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.558 mm. 547 mm. min. ! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação. Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as guras). 560 mm. 45 mm. Colocar no centro e prender

1. Posicione os suportes “A” encostados nas tiras do

suporte “B” do forno.

2. Posicione os taquinhos “C” encostados nos suportes

“A”. Especialmente se a espessura do painel lateral do móvel:

• for de 20 mm.: não monte o taquinho.

3. Prenda os suportes e os taquinhos na beira da lateral

do móvel mediante os parafusos “D”.

4. Prenda o forno no móvel mediante os parafusos e as

anilhas em plástico “E”.

Ligação eléctrica Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identicação situada no aparelho (veja a seguir).35

Montagem do cabo de fornecimento

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a gura).

2. Instale o cabo de

alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos dos contactos L-N- e, em seguida, prenda os os embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde (veja a gura).

4. Feche a tampa da caixa

dos terminais. Ligação do cabo de fornecimento à rede eléctrica Monte no cabo uma cha em conformidade com as normas para a carga indicada na placa de identicação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente (por exemplo, a parte traseira do forno). ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identicação;

• a tensão de alimentação seja entre os valores da placa de identicação;

• a tomada seja compatível com a cha do aparelho. Em caso contrário, substitua a tomada ou a cha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser vericado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

• Apenas para modelos com guias integradas. ** Apenas para modelos com guias em fio. PLACA DAS CARACTERÍSTICASMedidas*largura 43,5 cm altura 32,4 cm profundidade 40,6 cmVolume*Litros 58LigaçõeseléctricasTensão de 220-230V~ ou 220-240V~ 50Hz ou 50/60Hz potência máxima absorvida 2800W Medidas**largura 45,5 cm altura 32,4 cm profundidade 40,6 cmVolume**Litros 60ETIQUETA DE ENERGIADirectiva 2002/40/CE sobre a etiqueta dos fornos eléctricos. Norma EN 50304 Consumo de energia com convecção Natural – função de aquecimento: Tradicional; Consumo energia declaração Classe com convecção Forçada - função de aquecimento: Pastéis.Este aparelho está em conformidade com as seguintes Directivas da Comunidade Europeia:2006/95/CEE de 12/12/06 (Baixa Tensão)e posteriores modificações - 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. 2012/19/CE e posteriores modificações.1275/2008 standby/off mode.36

Início e utilização ATENÇÃO! O forno está equipado com um sistema de bloqueio das grelhas que permite retirá-las sem que estas ressaiam do forno (1). Para retirar completamente as grelhas, tal como indicado no desenho, basta levantá-las, segurando-as pela parte da frente, e puxá-las (2). ! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno. Acertar a hora* Prima o selector do PROGRAMADOR e rode-o na direcção contrária aos ponteiros do relógio até acertar a hora. ! É possível acertar a hora somente se o forno estiver ligado ao sistema eléctrico. No caso de falta de corrente eléctrica o PROGRAMADOR pára: quando a corrente eléctrica voltar, será necessário acertar a hora outra vez. Início do forno

2. Para escolher a temperatura rode o selector do

TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).

3. O indicador luminosos do TERMOSTATO aceso xo

no painel dos comandos avisa que o pré aquecimento foi completado:coloque dentro os alimentos a serem cozidos.

4. Durante a cozedura é sempre possível:

- modicar o programa de cozedura mediante o selector de PROGRAMAS; - modificar a temperatura mediante o selector do TERMÓSTATO; - interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”. ! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grade fornecida.

Ventilação de arrefecimento Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. ! No nal da cozedura, a ventoinha continua a funcionar até o forno arrefecer sucientemente. Luz do forno Acende-se se for seleccionado mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura. Utilizar o timer de m de cozedura*

1. Antes de mais nada, para dar corda na campainha

é necessário rodar o selector do TIMER DE FIM DE COZEDURA de uma volta quase inteira na direcção dos ponteiros do relógio.

2. Volte na direcção contrária aos ponteiros do relógio, para

congurar o tempo que desejar, faça coincidir os minutos indicados no selector do TIMER DE FIM DE COZEDURA com a referência xa do painel de comandos.

3. Depois que tiver passado o tempo tocará um sinal

acústico e o forno desliga-se.

4. Quando o forno estiver desligado, o timer de m cozedura

poderá ser utilizado como um normal contador de minutos. ! Para utilizar o forno com funcionamento manual, ou seja com o timer de m de cozedura desactivado, é necessário rodar o botão TIMER DE FIM DE COZEDURA até o símbolo‘ . Programas ! Todos os programas têm uma temperatura de cozedura predefinida. Esta temperatura poderá ser regulada manualmente, dena como desejar entre 40°C e 250°C. No programa de BARBECUE o valor pré-congurado é um nível de potência expresso em %. Também pode ser regulado manualmente. Programa de FORNO TRADIÇÃO Com esta cozedura tradicional é melhor utilizar um único tabuleiro: com mais de um tabuleiro haverá má distribuição da temperatura. Programa do FORNO PARA PASTÉIS Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Este programa é indicado para a cozedura dos alimentos delicados (por ex. doces que precisam de levedação). Programa de FAST COOKING Este programa é especicamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira.

• Há somente em alguns modelos.37

Programa de COZEDURA MÚLTIPLA Ligam-se todos os elementos aquecedores e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente. Programa FORNO PARA PIZZA Ligam-se os elementos aquecedores superior e circular e entra em funcionamento a ventoinha. Esta combinação consente um aquecimento rápido do forno. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura. / Programa de BARBECUE Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura supercial. Efectuar as cozeduras com a porta do forno fechada (veja “Conselhos práticos de cozedura”). / Programa de GRATIN Une a irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo, impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Efectuar as cozeduras com a porta do forno fechada (veja “Conselhos práticos de cozedura”). Espeto giratório* Para accionar o espeto rotativo (veja a gura) realize as seguintes operações:

1. Coloque a bandeja

pingadeira na posição 1;

2. Coloque o suporte do

espeto rotativo na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;

3. Accionar o espeto

rotativo seleccionando os programas ou ; Programação da cozedura Planeamento de uma duração com início imediato

1. Rode o selector do PROGRAMADOR na direcção

contrária aos ponteiros do relógio até aparecer no visor o tempo de duração desejado para a cozedura.

2. Puxe o selector do PROGRAMADOR e rode-o na

direcção contrária aos ponteiros do relógio até o indicador móvel chegar à correspondência da hora actual. No nal da operação ouve-se um clique.

3. Seleccione o programa de cozedura que desejar

mediante o selector dos PROGRAMAS. O forno liga-se imediatamente e funcionará durante todo o tempo de duração denido para a cozedura.

4. Quando acabar o tempo, será emitido um sinal acústico.

Para interrompê-lo rode o selector do PROGRAMADOR na direcção contrária aos ponteiros do relógio até aparecer no visor o símbolo “ ”.

5. Colocar o selector dos PROGRAMAS na posição “0”.

• Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa pára automaticamente às 10:15. Planeamento de uma duração com início posterior

1. Rode o selector do PROGRAMADOR na direcção

contrária aos ponteiros do relógio até aparecer no visor o tempo de duração desejado para a cozedura.

2. Puxe o selector do PROGRAMADOR e rode-o na

direcção contrária aos ponteiros do relógio até o indicador móvel chegar à correspondência de início de cozedura.

3. Seleccione o programa de cozedura que desejar mediante o

selector dos PROGRAMAS. O forno se ligará na hora denida para o início e funcionará durante todo o tempo denido para a duração.

4. Quando acabar o tempo, será emitido um sinal acústico. Para

interrompê-lo rode o selector do PROGRAMADOR na direcção contrária aos ponteiros do relógio até aparecer no visor o símbolo “ ”.

5. Colocar o selector dos PROGRAMAS na posição “0”.

• Exemplo: São 9:00 horas e é programada uma duração de 1 hora e 15 minutos e dene-se as 11:00 como hora do início. O programa iniciará automaticamente às 11:00 e durará até às 12:15. ! Para anular um planeamento rode o selector do PROGRAMADOR na direcção contrária aos ponteiros do relógio até aparecer no visor o símbolo “ ”. Conselhos práticos para cozedura ! Nas cozeduras ventiladas não utilize as posições 1 e 5: recebem directamente ar quente que poderia provocar queimaduras em alimentos delicados. ! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 2 para recolher os resíduos de cozedura (molhos e/ou gordura).

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor.

• Coloque a bandeja pingadeira embaixo e a grade em cima. BARBECUE

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.

• É aconselhável congurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato. FORNO para PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dicilmente será obtida uma pizza crocante.

• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

• Há somente em alguns modelos.38

Pré-aquecimento sim sim sim sim sim sim sim sim sim sim sim sim sim sim sim sim

Posição das prateleiras Alimentos Pato Franco Carne de vitela ou vaca assada Carne de porco assada Biscoitos (massa tenra) Tortas doces Tortas Doces de fruta Plum cake Queques pequenos em 2 prateleiras Pão-de-ló Éclair em 3 prateleiras Biscoitos em 3 prateleiras Crêpes recheadas Merengues em 3 prateleiras Salgadinhos folhados de queijo Congelados Pizza Misto abóbora e camarão panado Torra rústica de espinafre Panzerotti Lasanhas Pãezinhos doirados Bolinhos de frango Pré-cozidos Asas de frango doiradas Comidas Frescas Biscoitos (massa tenra) Plum-cake Salgadinhos folhados de queijo Pizza em 2 prateleiras Toras doces em 2 prateleiras/tortas em 2 prateleiras Pão-del-l[o em 2 prateleiras (na bandeja pingadeira) Frango assado + batatas Cordeiro Cavala Lasanhas Éclairs em 2 prateleiras Biscoitos em 2 prateleiras Salgadinhos folhados com queijo em 2 prateleiras Tortas salgadas Pizza Fogaça Cavala Linguado e chocas Espetos de calamares e camarões Filé de bacalhau Verduras na grelha Bife de vitela Salsichas Hambúrguer Tostas (ou pão tostado) Frango no espeto giratório (se houver) Cordeiro no espeto giratório (se houver) Frango grelhado Chocas Frango no espeto giratório (se houver) Pato no espeto giratório (se houver) Carne de vitela ou vaca assada Carne de porco assada Cordeiro

• Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais. Os tempos de pré-aquecimento do forno são pré-configurados e não podem ser modificados manualmente. Tabela de cozedura39

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral

• Este aparelho foi concebido para utilização de tipo não prossional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Para deslocar o aparelho pegue-o sempre pelos especícos manípulos, situados aos lados do forno.

• Não toque no aparelho se estiver descalço, ou com as mãos ou os pés molhados ou húmidos.

• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não poderá ser considerado responsável pelos danos que houver derivantes de usos impróprios, errados ou irracionais.

• Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.

• Utilize luvas de forno para colocar e tirar recipientes.

• Não forre o fundo do forno com folhas de alumínio.

• Não guarde material inamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderia incendiar-se.

• Assegure-se sempre que os selectores estejam na posição “●”/“○” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para desligar a cha da tomada eléctrica, pegue pela cha.

• Não realize limpeza nem manutenção sem antes ter desligado a cha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

• Não coloque objectos sobre a porta do forno aberta.

• Evite que as crianças brinquem com o aparelho.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores. Economia e respeito do meio ambiente

• Utilizando o forno nos horários a partir do m da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade. As opções de denição dos programas, especialmente a “cozedura posterior” (veja os Programas) e a “limpeza automática posterior” (veja a Manutenção e cuidados), possibilitam organizar-se para isto.

• É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

• Mantenha as guarnições ecientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor. Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.

• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.

• Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça.

• Aconselha-se não vaporizar detergentes directamente na zona dos comandos, mas utilizar uma esponja. ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.40

Limpeza da porta Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas aadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa é possível desmontar a porta do forno:

1. abra a porta inteiramente (veja

situadas nas duas dobradiças (veja a gura);

3. segure a porta dos dois lados

exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a do seu lugar (veja a gura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario. Vericação das guarnições Verique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica). É aconselhável não usar o forno antes do mesmo ter sido reparado. Substituição da lâmpada Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em

vidro do bocal da lâmpada.

2. Desenrosque a lâmpada e

troque-a por outra análoga: potência 25 W, engate E 14.

3. Retire a tampa (veja a

gura). ! Não utilizar a lâmpada do forno como iluminação de ambientes. Montagem do Kit Guias corrediças* Para montar as guias corrediças:

1. Remova os dois caixilhos

tirando-os dos espaçadores A (veja a gura).

2. Escolher a prateleira na

qual inserir a guia. Prestando atenção ao sentido de extracção da guia, posicione no caixilho antes o encaixe B e depois o encaixe C.

3. Fixar os dois caixilhos

com as guia montadas nos especícos furos situados nas paredes do forno (veja a gura). Os furos para caixilho esquerdo estão posicionados no alto, os furos para o caixilho direito estão em baixo.

4. Finalmente, encaixe os caixilhos nos espaçadores A.

! Não inserir as guias corrediças na posição 5.

Guia esquerda Guia direitaSentido deextracção

• Há somente em alguns modelos.41
