NÁVOD K OBSLUZE FT 95VC.1 (AN) HA S HOTPOINT ARISTON

• Model zařízení (Mod.);

7 ZSÍRFELFOGÓ tálca 8 GRILLRÁCS 9 Kezelőpanel Popis zařízení Celkový pohled 1 POLOHA 1 2 POLOHA 2 3 POLOHA 3 4 POLOHA 4 5 POLOHA 5 6 VODICÍ LIŠTY pro posuv na jednotlivých úrovních 7 Úroveň SBĚRNÉ NÁDOBY 8 Úroveň ROŠTU 9 Ovládací panel

• Tylko w niektórych modelach. A készülék leírása Kezelőpanel 1 PROGRAMVÁLASZTÓ tekerőgomb2 ANALÓG PROGRAMOZÓ tekerőgomb*3 HŐMÉRSÉKLET-SZABÁLYZÓ tekerőgomb4 SÜTŐ űzemállapot-jelző lámpája*5 SÜTÉS VÉGE IDŐZĺTÉSSZABÁLYZÓ tekerőgomb** Csak néhány modellnél Popis zařízení Ovládací panel 1 Otočný ovladač VOLBA PROGRAMŮ2 Otočný ovladač ANALOGOPROGRAMOVACĺHO ZAŘĺZENĺ*3 Otočný ovladač TERMOSTATU4 Kontrolka ČINNOSTI TROUBY*5 Otočný ovladač ČASOVAČEUKONČENĺ PEČENĺ**Je součástí pouze některých modelů.

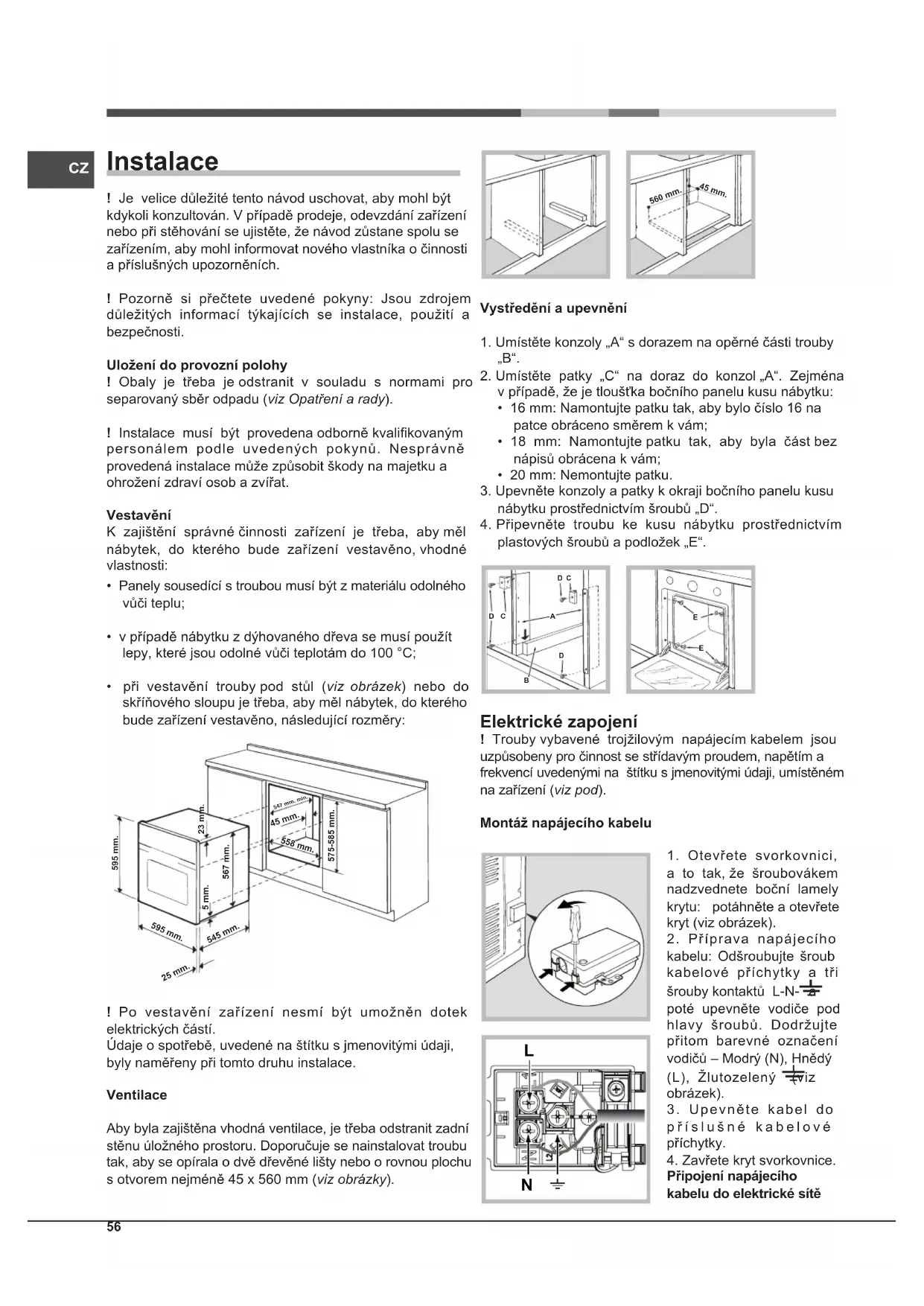

Instalace ! Je velice důležité tento návod uschovat, aby mohl být kdykoli konzultován. V případě prodeje, odevzdání zařízení nebo při stěhování se ujistěte, že návod zůstane spolu se zařízením, aby mohl informovat nového vlastníka o činnosti a příslušných upozorněních. ! Pozorně si přečtete uvedené pokyny: Jsou zdrojem důležitých informací týkajících se instalace, použití a bezpečnosti. Uložení do provozní polohy ! Obaly je třeba je odstranit v souladu s normami pro separovaný sběr odpadu (viz Opatření a rady). ! Instalace musí být provedena odborně kvalikovaným personálem podle uvedených pokynů. Nesprávně provedená instalace může způsobit škody na majetku a ohrožení zdraví osob a zvířat. Vestavění K zajištění správné činnosti zařízení je třeba, aby měl nábytek, do kterého bude zařízení vestavěno, vhodné vlastnosti:

• Panely sousedící s troubou musí být z materiálu odolného vůči teplu;

• v případě nábytku z dýhovaného dřeva se musí použít lepy, které jsou odolné vůči teplotám do 100 °C;

• při vestavění trouby pod stůl (viz obrázek) nebo do skříňového sloupu je třeba, aby měl nábytek, do kterého bude zařízení vestavěno, následující rozměry: 595 mm. 595 mm. 25 mm. 545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.558 mm.547 mm. min. ! Po vestavění zařízení nesmí být umožněn dotek elektrických částí. Údaje o spotřebě, uvedené na štítku s jmenovitými údaji, byly naměřeny při tomto druhu instalace. Ventilace Aby byla zajištěna vhodná ventilace, je třeba odstranit zadní stěnu úložného prostoru. Doporučuje se nainstalovat troubu tak, aby se opírala o dvě dřevěné lišty nebo o rovnou plochu s otvorem nejméně 45 x 560 mm (viz obrázky). 560 mm. 45 mm. Vystředění a upevnění

1. Umístěte konzoly „A“ s dorazem na opěrné části trouby

2. Umístěte patky „C“ na doraz do konzol „A“. Zejména

v případě, že je tloušťka bočního panelu kusu nábytku:

• 16 mm: Namontujte patku tak, aby bylo číslo 16 na patce obráceno směrem k vám;

• 18 mm: Namontujte patku tak, aby byla část bez nápisů obrácena k vám;

• 20 mm: Nemontujte patku.

3. Upevněte konzoly a patky k okraji bočního panelu kusu

nábytku prostřednictvím šroubů „D“.

4. Připevněte troubu ke kusu nábytku prostřednictvím

plastových šroubů a podložek „E“.

Elektrické zapojení ! Trouby vybavené trojžilovým napájecím kabelem jsou uzpůsobeny pro činnost se střídavým proudem, napětím a frekvencí uvedenými na štítku s jmenovitými údaji, umístěném na zařízení (viz pod). Montáž napájecího kabelu

1. Otevřete svorkovnici,

a to tak, že šroubovákem nadzvednete boční lamely krytu: potáhněte a otevřete kryt (viz obrázek).

2. Příprava napájecího

kabelu: Odšroubujte šroub kabelové příchytky a tři šrouby kontaktů L-N- a poté upevněte vodiče pod hlavy šroubů. Dodržujte přitom barevné označení vodičů – Modrý (N), Hnědý (L), Žlutozelený (viz obrázek).

3. Upevněte kabel do

příslušné kabelové příchytky.

4. Zavřete kryt svorkovnice.

Připojení napájecího kabelu do elektrické sítě

Na kabel namontujte normalizovanou zástrčku, vhodnou pro proudový odběr, který je uveden na štítku s jmenovitými údaji (viz na boku). V případě přímého zapojení do sítě je třeba mezi zařízení a síť zapojit omnipolární stykač s minimální rozpínací vzdáleností kontaktů 3 mm, vhodný pro daný proudový odběr a vyhovující platným normám (zemnicí vodič nesmí být stykačem přerušen). Napájecí kabel musí být umístěn tak, aby teplota žádné jeho části nepřesáhla teplotu prostředí o 50°C. ! Pracovník, který provádí instalaci, odpovídá za správnost elektrického zapojení a za dodržení bezpečnostních norem. Před zapojením se ujistěte, že:

• Je zásuvka řádně uzemněna a odpovídá zákonným předpisům;

• je zásuvka schopna snášet proudový odběr odpovídající maximálnímu výkonu zařízení, uvedenému na štítku s jmenovitými údaji (viz níže);

• se napájecí napětí pohybuje v rozmezí uvedeném na štítku s jmenovitými údaji (viz níže);

• je zásuvka kompatibilní se zástrčkou zařízení. V opačném případě vyměňte zásuvku nebo zástrčku; nepoužívejte prodlužovací kabely ani rozvodky. ! Po ukončení instalace zařízení musí zůstat elektrický kabel a elektrická zásuvka snadno přístupné. ! Kabel se nesmí ohýbat ani stlačovat. ! Kabel musí být pravidelně kontrolován a dle potřeby vyměněn výhradně autorizovanými techniky (viz Servisní služba). ! Firma neponese žádnou odpovědnost za nedodržení těchto předpisů. Elektrické zapojení napětí 220-240V~ 50/60Hz nebo 50Hz maximální příkon 2800W

viz štítek s jmenovitými údaji) ENERGETICKÝ ŠTÍTEK Směrnice 2002/40/ES o označování elektrických trub. Norma EN 50304 Spotřeba energie Přirozená konvekce

funkce ohřevu Klasický ohřev; Energetická spotřeba Prohlášení o třídě Nucená konvekce

funkce ohřevu: Trouba na moučníky.

šířka 43,5 cm výška 32,4 cm hloubka 40,6 cm Rozměry

šířka 45,5 cm výška 32,4 cm hloubka 40,6 cm Objem

• Pouze pro modely s vedeními z tažených profilů. ** Pouze pro modely s vedeními z drátu. Toto zařízení je ve shodě s následujícími směrnicemi Evropské unie: - 2006/95/EHS z 12.12.06 (Nízké napětí) ve smyslu následných úprav - 2004/108/EHS z 15.12.04 (Elektromagnetická kompatibilita) ve smyslu následných úprav - 93/68/EHS z 22.07.93 ve smyslu následných úprav - 2012/19/ES ve smyslu následných úprav - 1275/2008 stand-by/off mode58

Spuštění a použití UPOZORNĚNÍ! Trouba je vybavena systémem zastavení mřížek, který umožňuje jejich vyjmutí, aniž by se dostaly ven z trouby(1). Pro kompletní vysunutí mřížek je třeba je zvednout, uchopit za přední část a potáhnout je, jak je zřejmé z uvedeného obrázku (2). ! Při prvním zapnutí vám doporučujeme, abyste nechali troubu běžet naprázdno přibližně na půl hodiny s termostatem nastaveným na maximu a se zavřenými dvířky. Poté vypněte troubu, zavřete dvířka trouby a vyvětrejte místnost. Zápach, který ucítíte, je způsoben vypařováním látek použitých na ochranu trouby. Nastavení hodin*

1. Stiskněte otočný ovladač PROGRAMOVACÍHO

ZAŘÍZENÍ a při nastavování aktuálního času jím otáčejte proti směru hodinových ručiček. ! Nastavení hodin je možné pouze v případě, že je trouba připojena k elektrickému rozvodu. V případě výpadku dodávky elektrického proudu se PROGRAMOVACÍ ZAŘÍZENÍ zastaví: Po obnovení dodávky proudu je třeba znovu nastavit přesný čas. Spuštění trouby

1. Zvolte požadovaný pečicí program prostřednictvím

otočného ovladače VOLBY PROGRAMŮ.

2. Zvolte požadovanou teplotu otáčením otočného ovladače

TERMOSTATU. Seznam druhů pečení a příslušných doporučených teplot je možné konzultovat v Tabulce pečení (viz Programy).

3. Rozsvícená kontrolka TERMOSTATU poukazuje na to,

že probíhá ohřev na nastavenou teplotu.

4. Během pečení je vždy možné:

- Měnit pečicí program prostřednictvím otočného ovladače VOLBY PROGRAMŮ; - měnit teplotu prostřednictvím otočného ovladače TERMOSTATU; - přerušit pečení přetočením otočného ovladače PROGRAMŮ do polohy „0“. ! Nikdy nepokládejte na dno trouby žádné předměty, protože by mohlo dojít k poškození smaltu. ! Nádoby pokaždé pokládejte na dodaný rošt.

Chladicí ventilace Některé modely jsou vybaveny ventilátorem, umožňujícím snížit okolní teplotu. Tento vytváří proud vzduchu, který vystupuje mezi ovládacím panelem a dvířky trouby. ! Po ukončení pečení zůstane ventilátor v provozu, dokud trouba dostatečně nevychladne. Osvětlení trouby Rozsvěcuje se volbou polohy otočným ovladačem VOLBY PROGRAMŮ. Zůstane rozsvíceno po výběru pečicího programu. Použití časovače ukončení pečení*

1. Především je třeba natáhnout bzučák, a to otočením

otočného ovladače ČASOVAČE UKONČENÍ PEČENÍ téměř o jednu celou otáčku ve směru hodinových ručiček.

2. Požadovaná doba se nastavuje jeho pootočením směrem

zpět, proti směru hodinových ručiček, do polohy, ve které bude požadovaný počet minut na otočném ovladači ČASOVAČE UKONČENÍ PEČENÍ odpovídat pevné rysce na ovládacím panelu.

3. Po uplynutí nastavené doby bude vydán akustický signál

a dojde k vypnutí trouby.

4. Když je trouba vypnuta, časovač ukončení pečení může

být použitý jako běžné počitadlo minut. ! Pro použití trouby v manuálním režimu, to znamená s vyloučením časovače ukončení pečení, je třeba přetočit otočný ovladač ČASOVAČE UKONČENÍ PEČENÍ až po symbol Programy Pečicí programy ! U všech programů je možné nastavit teplotu v rozmezí od 60 °C do MAX., s výjimkou:

• GRILU (doporučuje se pouze nastavení na hodnotu MAX.);

• GRATINOVÁNÍ (doporučuje se nepřekročit teplotu 200 °C). Program KLASICKÁ TROUBA Při klasickém pečení je lépe používat pouze jednu úroveň: Výsledkem použití více úrovní je nerovnoměrné rozložení teploty. Program TROUBA NA MOUČNÍKY Tento program je vhodný pro pečení jemných jídel (např. moučníků, které potřebují vykynout) a k přípravě „čajového pečiva“ na třech úrovních současně. Program RYCHLÉ PEČENÍ Tento program je obzvláště vhodný pro rychlé pečení balených jídel (mražených nebo předvařených). Nejlepších výsledků je možné dosáhnout při použití jediné úrovně. *Je součástí pouze některých modelů.59

Program MULTIFUNKČNÍ OHŘEV Vzhledem k tomu, že je teplo v celé troubě konstantní, vzduch jídlo propéká a peče do růžova rovnoměrně na všech místech. Je možné použít až dvě úrovně současně. Program TROUBA NA PIZZU Tato kombinace umožňuje rychlý ohřev trouby s velkým přísunem tepla, převážně zespodu. V případě použití více úrovní najednou je třeba v polovině pečení vzájemně vyměnit jejich polohu. / Program GRIL Vysoká teplota a přímý ohřev grilu se doporučují při pečení potravin, které vyžadují vysokou povrchovou teplotu. Grilujte při zavřených dvířkách. / Program GRATINOVÁNÍ Představuje spojení jednosměrného vyzařování tepla s vynuceným oběhem vzduchu uvnitř trouby. Díky tomu je možné dosáhnout vyššího průniku tepla bez spálení povrchu potravin. Grilujte při zavřených dvířkách. Otočný rožeň * Rožeň se uvádí do činnosti (viz obrázek) následovně:

nádobu na zachycení zbytků z pečení na úroveň 1;

2. Umístěte stojan na

rožeň na úroveň 3 a zasuňte rožeň do příslušného otvoru na zadní stěně trouby;

3. Uveďte do činnosti

otáčení rožně volbou otočného ovladače PROGRAMŮ nebo

Nastavení pečení * Nastavení doby trvání pečení s okamžitým startem

1. Otáčejte otočným ovladačem PROGRAMOVACÍHO

ZAŘÍZENÍ proti směru hodinových ručiček a zobrazte v okénku požadovanou dobu trvání pečení. 2.Potáhněte za otočný ovladač PROGRAMOVACÍHO ZAŘÍZENÍ a jeho otáčením proti směru hodinových ručiček nastavte červenou rysku na přesný čas. Po ukončení tohoto úkonu uslyšíte cvaknutí.

3. Zvolte požadovaný pečicí program prostřednictvím

otočného ovladače VOLBY PROGRAMŮ. Dojde k okamžitému zapnutí trouby, která zůstane v činnosti po nastavenou dobu.

4. Po uplynutí nastavené doby bude vydán akustický signál.

Otočte otočný ovladač PROGRAMOVACÍHO ZAŘÍZENÍ ve směru hodinových ručiček a zobrazit v okénku symbol ” “.

4. Přetočte otočný ovladač PROGRAMŮ do polohy „0“.

• Příklad: V 09:00 bude nastaveno pečení trvající 1 hodinu 15 minut. Program se automaticky zastaví v 10:15. Nastavení doby trvání pečení s odloženým startem

1. Otáčejte otočným ovladačem PROGRAMOVACÍHO

ZAŘÍZENÍ proti směru hodinových ručiček a zobrazte v okénku požadovanou dobu trvání pečení.

2. Potáhněte za otočný ovladač PROGRAMOVACÍHO

ZAŘÍZENÍ a jeho otáčením proti směru hodinových ručiček nastavte červenou rysku na požadovaný čas zahájení pečení.

3. Zvolte požadovaný pečicí program prostřednictvím

otočného ovladače VOLBY PROGRAMŮ. V nastaveném čase zahájení pečení dojde k zapnutí trouby a její činnost bude pokračovat po nastavenou dobu trvání pečení.

4. Po uplynutí nastavené doby bude vydán akustický signál.

Otočte otočný ovladač PROGRAMOVACÍHO ZAŘÍZENÍ ve směru hodinových ručiček a zobrazit v okénku symbol ” “.

5. Přetočte otočný ovladač PROGRAMŮ do polohy „0“.

• Příklad: V 09:00 bude naplánována doba trvání 1 hodina a 15 minut a čas zahájení pečení 11:00 hod. Program bude automaticky zahájen v 11:00 a ukončen ve 12:15 ! Za účelem zrušení nastavení je třeba přetočit otočný ovladač PROGRAMOVACÍHO ZAŘÍZENÍ ve směru hodinových ručiček a zobrazit v okénku symbol ” “. Praktické rady pro pečení ! Při pečení s ventilací nepoužívejte úrovně 1 a 5: Jsou totiž vystaveny přímému působení teplého vzduchu a mohla by se na nich spálit jemná jídla. ! Při použití pečicích programů GRIL a GRATINOVÁNÍ, obzvláště při použití otáčivého rožně umístěte na úroveň 2 sběrnou nádobu na zachycení zbytků z pečení (omáček a/nebo tuků).

• Použijte úrovně 2 a 4 a na úroveň 2 umístěte jídla, která vyžadují více tepla.

• Sběrnou nádobu umístěte dolů a rošt nahoru. GRILOVÁNÍ

• Umístěte rošt na úroveň 3 nebo 4 a potraviny uložte do středu roštu.

• Doporučuje se nastavit maximální energetickou úroveň. Nelekejte se, když si povšimnete, že horní topný článek nezůstává nepřetržitě zapnutý: Jeho činnost je ovládána termostatem.

• Použijte lehkou hliníkovou pánev a uložte ji na rošt z příslušenství. Při použití sběrné nádoby se doba pečení prodlouží, a proto stěží připravíte křupavou pizzu.

• Při přípravě pizzy s velkým množstvím složek doporučujeme přidat mozzarellu až v polovině doby pečení. *Je součástí pouze některých modelů.60

Tabulka pečení tsontomH ynivartoP ymargorP(kg) Poloha úrovní teplota (°C) Doba (minuty) índradnatS vodicí lišty Posuvné vodicí lišty Klasická trouba Ka chna

na 3 úrovních Suš enky na 3 úrovních

1 nebo 2 1 nebo 2 1 nebo 2 1 a 3 1 nebo 2 1 a 2 a 4 1 a 2 a 4

Piz za na 2 úrovních

Makrela Las agne Suš enky na 2 úrovních Slané p úrovních Slané dorty

Opatření a rady ! Zařízení bylo navrženo a vyrobeno v souladu s mezinárodními bezpečnostními normami. Tato upozornění jsou uváděna z bezpečnostních důvodů a je třeba si je pozorně přečíst. Základní bezpečnost

• Toto zařízení bylo navrženo pro neprofesionální použití uvnitř bytu/domu.

• Zařízení nesmí být nainstalováno v exteriéru, a to ani v případě, kdy se jedná o chráněný prostor, protože jeho vystavení dešti nebo bouři je mimořádně nebezpečné.

• Při manipulaci se zařízením pokaždé používejte příslušné rukojeti umístěné po bocích trouby.

• Nedotýkejte se zařízení bosýma nohama ani mokrýma nebo vlhkýma rukama či nohama.

• Zařízení se musí používat k pečení potravin dospělými osobami, a to dle pokynů uvedených v tomto návodu. Každé jiné použití (například: ohřev prostředí) je považováno za nesprávné, a tedy nebezpečné. Výrobce nemůže být považován za odpovědného za případné škody vyplývající z nesprávného, chybného nebo neracionálního použití.

• Během použití zařízení se topné články a některé části dvířek trouby zahřívají na vysokou teplotu. Dávejte pozor, abyste se jich nedotkli, a udržujte v dostatečné vzdálenosti děti.

• Zabraňte tomu, aby se napájecí kabely dalších elektrospotřebičů dostaly do styku s teplými součástmi trouby.

• Nezakrývejte ventilační otvory a otvory pro únik tepla.

• Při otevírání dvířek uchopte rukojeť uprostřed: Na krajích by mohla být horká.

• Při vkládání nebo vyjímání nádob používejte pokaždé ochranné rukavice určené k použití při pečení.

• Nevystýlejte dno trouby hliníkovou fólií.

• Nevkládejte do trouby hořlavý materiál: V případě náhodného uvedení zařízení do činnosti by se mohl zapálit.

• Když se zařízení nepoužívá, pokaždé se ujistěte, že se otočné ovladače nacházejí v poloze “●”/“○”.

• Nevytahujte zástrčku ze zásuvky taháním za kabel, ale tak, že uchopíte zástrčku.

• Nečistěte troubu ani neprovádějte údržbu dříve, než vytáhněte zástrčku z elektrického rozvodu.

• V případě poruchy se v žádném případě nepokoušejte dostat k vnitřním částem ve snaze je opravit. Obraťte se na servisní službu (viz Servisní služba).

• Nepokládejte na otevřená dvířka trouby těžké předměty.

• Nepočítá se s použitím zařízení osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo duševními schopnostmi, neznalými osobami nebo osobami, které nemají zkušenosti s výrobkem, jestliže nejsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo pokud nepřijaly předběžné pokyny o použití zařízení.

• Zabraňte tomu, aby si děti hrály se zařízením. Likvidace

• Likvidace obalového materiálu: Obaly zlikvidujte v souladu s místními předpisy za účelem jejich recyklace.

• Evropská směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (RAEE) předepisuje, aby elektrospotřebiče nebyly likvidovány v rámci běžného pevného domovního odpadu. Vyřazená zařízení musí být sesbírána odděleně za účelem optimalizace stupně opětovného použití a recyklace materiálů, ze kterých se skládají, a za účelem zamezení možných škod na zdraví a na životním prostředí. Symbol přeškrtnutého košíku na všech výrobcích připomíná povinnost separovaného sběru. Podrobnější informace týkající se správného postupu při vyřazování elektrospotřebičů z provozu mohou jejich majitelé získat tak, že se obrátí na příslušnou veřejnou službu nebo na prodejce. Úspora energie a ohled na životní prostředí

• Při použití trouby v období od pozdního odpoledne až do časných ranních hodin se podílíte na optimalizaci spotřeby elektrické energie. Volitelné funkce pro naplánování programů, zejména „odložené pečení “ (viz Programy) a „automatické odložené čištění“ (viz Údržba a péče), umožňují vše zorganizovat uvedeným způsobem.

• Při pečení v režimu GRIL a GRATINOVÁNÍ doporučujeme péct pokaždé při zavřených dvířkách: Výsledkem je kromě lepšího upečení také významná úspora energie (přibližně 10%).

• Udržujte těsnění v čistém a funkčním stavu, aby dokonale přiléhala k dvířkům a nezpůsobovala únik tepla. Údržba a péče Vypnutí elektrického proudu Před jakoukoli operací odpojte zařízení ze sítě elektrického napájení. Čištění zařízení

• Vnější smaltované nebo nerezové části a pryžová těsnění je možné čistit houbou namočenou ve vlažné vodě a neutrálním mýdlem. V případě odstraňování úporných skvrn použijte specické čisticí prostředky. Doporučujeme po očištění opláchnout větším množstvím vody a vysušit. Nepoužívejte abrazivní práškové prostředky ani korozivní látky.

• Vnitřek trouby je třeba vyčistit po každém použití, dokud je ještě vlažný. Používejte teplou vodu a čisticí prostředek a na závěr osušte jemným hadrem. Vyhněte se použití abrazivních prostředků.

• Příslušenství se může umývat jako běžné nádobí i v myčce nádobí, s výjimkou vodicích lišt. ! Nikdy nepoužívejte k čištění zařízení parní čisticí zařízení s vysokým tlakem.62

Čištění dvířek Sklo dvířek trouby čistěte houbou a neabrazivními prostředky a osušte je jemným hadříkem; nepoužívejte drsné abrazivní materiály ani zahrocené kovové škrabky, které by mohly poškrábat povrch a způsobit prasknutí skla. Za účelem dokonalejšího vyčištění je možné provést demontáž dvířek:

1. Úplně otevřete dvířka (viz obrázek);

2. Nadzvedněte a pootočte páčky, nacházející se na obou

závěsech (viz obrázek);

3. Uchopte dvířka na vnějších

bočních stranách a pomalu je zavřete, ne však úplně. Stlačte dorazy F, poté potáhněte dvířka směrem k sobě a vytáhněte je ze závěsů (viz obrázek). Při zpětné montáži dvířek postupujte opačně. Kontrola těsnění Pravidelně kontrolujte stav těsnění po obvodu dveří. V případě jeho poškození se obraťte na nejbližší Servisní středisko (viz Servisní služba). Doporučuje se nepoužívat troubu až do uskutečnění opravy. Výměna žárovky Postup při výměně žárovky osvětlení trouby:

1. S použitím šroubováku

odmontujte skleněný kryt.

2. Vyšroubujte žárovku a

nahraďte ji jinou, obdobnou: výkon 15W, závit E14.

3. Namontujte zpět kryt a

věnujte přitom pozornost správnému umístění těsnění (viz obrázek). ! Nepoužívejte osvětlení trouby pro a jako osvětlení prostředí. Montáž sady vodicích lišt* Montáž vodicích lišt:

1. Vytáhněte oba rámy jejich

vytažením z rozpěrek A (viz obrázek)

2. Zvolte úroveň, na kterou

hodláte vsunout vodicí lištu. Dbejte na směr vytažení samotné vodicí lišty a umístěte na rám nejdříve úchyt B a poté úchyt C.

3. Upevněte oba rámy

s vodicími lištami do příslušných otvorů ve stěnách trouby (viz obrázek). Otvory levého rámu jsou umístěny v horní části, zatímco otvory pravého rámu se nacházejí vespod.

4. Na závěr zacvakněte rámy

na rozpěrky A. ! Nevkládejte vodicí lišty do polohy 5.

*Je součástí pouze některých modelů.63 CZ64
