MANUAL DE UTILIZADOR Aqualtis AQ7F 293 U (EU) HOTPOINT-ARISTON

Instruções para a instalação e a

utilização

MÁQUINA DE LAVAR ROUPA

Português

AQUALTIS

AQ7F 293 U

Sumário

PT

Instalação, 26-27

Desembalar e nivelar

Ligações hidráulicas e eléctricas

Dados técnicos

Descrição da máquina, 28-29

Painel de comandos

Como efectuar um ciclo de lavagem, 30

Programas e opções, 31

Tabela dos Programas

Opções de Lavagem

Detergentes e roupa, 32

Detergente

Preparar a roupa

Conselhos de lavagem

Sistema de balanceamento da carga

Precauções e conselhos, 33

Segurança geral

Eliminação

Abertura manual da porta de vidro

Manutenção e cuidados, 34

Interromper a alimentação de água e de corrente eléctrica

Limpar a máquina

Limpar a gaveta dos detergentes

Cuidados com o tambor

Limpar a bomba

Verificar o tubo de alimentação de água

Anomalias e soluções, 35

Assistência, 36

! É importante guardar este livrete para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este livrete permaneça com a máquina.
! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança.
! No envelope que contém este manual encontrará, além da garantia, também algumas peças que servirão para a instalação.

Desembalar e nivelar

Desembalar

1. Uma vez desembalada a máquina de lavar roupas, verifique que a mesma não tenha sofrido danos durante o transporte.

Se estiver danificada não efectue a sua ligação e contacte o revendedor.

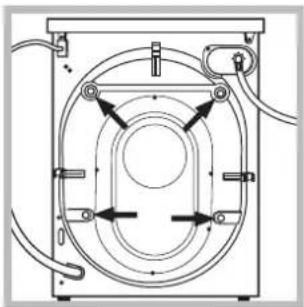

1. Tire os 4 parafusos de protecção para o transporte e o respectivo calço, situados na parte traseira (veja a figura).

2. Tampe os furos com as tampas em plástico contidas no envelope.

3. Conserve todas as peças; se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez para evitar danos internos.
   ! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Posicione a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes ou móveis.

1. Compense as irregularidades desatarraxando ou atarraxando os pés até que a máquina esteja nivelada horizontalmente (não deve ter uma inclinação superior aos 2 graus).

! Um cuidadoso nivelamento dá estabilidade e evita vibrações e ruídos sobretudo na fase de centrifugação.
! Se a máquina for posicionada sobre tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar roupa haja espaço suficiente para a ventilação.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

! Antes de ligar o tubo de alimentação à rede hídrica, deixe a água escorrer até que seja limpida.

1. Ligue o tubo de alimentação na máquina de lavar roupa atarraxado no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (ver figura).

2. Tome cuidado para o tubo não ser dobrado nem esmagado.
   ! A pressão hídrica da torneira deve ser entre os valores da tabela dos Dados técnicos (veja a página ao lado).
   ! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado.
   ! Nunca utilize tubos de alimentação de água velhos ou usados, mas sim aqueles fornecidos em dotação com a máquina.

Ligação do tubo de descarga

65 - 100 cm

Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm. de altura do chão.

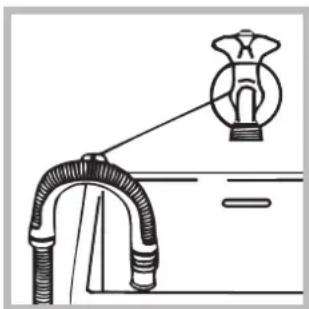

Em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida com o produto (veja a figura).

A ponta solta do tubo de descarga não deve permanecer emergida na água.

! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;
• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);
• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);
• a tomada seja compatível com a ficha da máquina. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada eléctrica deve ser fácil.
! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado.

! O cabo de alimentação e a ficha devem ser substituídos somente por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Dados técnicos
Modelo	AQ7F 293 U
Medidas	largura 59.5 cmaltura 85 cmprofundidade 64,5 cm
Capacidade	de 1 a 7 kg
Ligações eléctricas	veja a placa das características técnicas colocada na máquina
Ligações hídricas	pressão máxima 1 MPa (10 bar) pressão mínima 0.05 MPa (0.5 bar)capacidade do tambor 62 litros
Velocidade dacentrifugação	até 1.200 rotações por minuto
Programas decontrolo conforme as directivas 1061/2010 e 1015/2010	programa [IMAGE];temperatura 60°C e 40°C
	Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:- 2004/108/CE (Compatibilidade Electro-magnética)- 2002/96/CE- 2006/95/CE (Baixa Tensão)

Descrição da máquina

PT

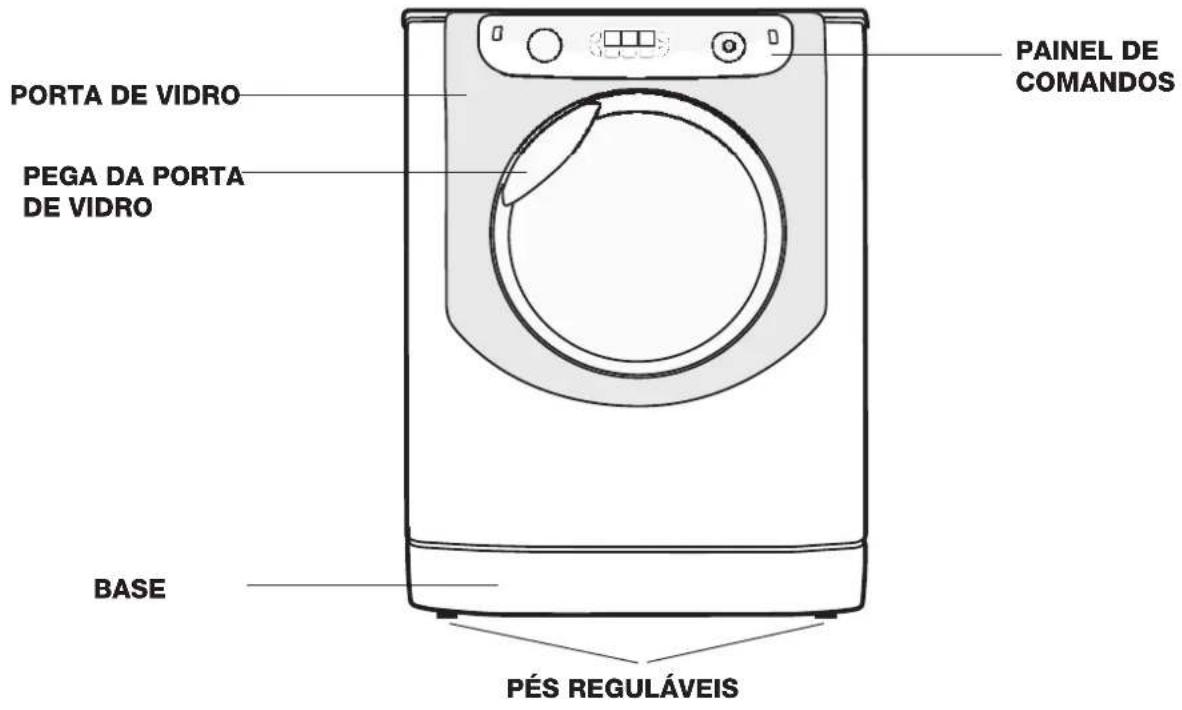

PORTA DE VIDRO PEGA DA PORTA DE VIDRO BASE PÉS REGULÁVEIS PAINEL DE COMANDOS

PORTA DE VIDRO

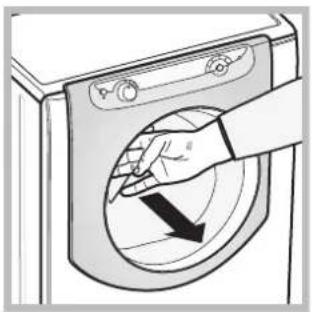

Para abrir a porta de vidro use sempre a sua pega (veja a figura).

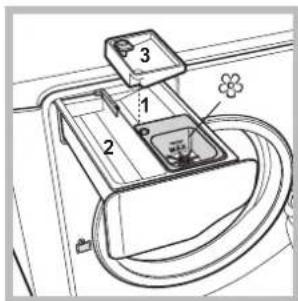

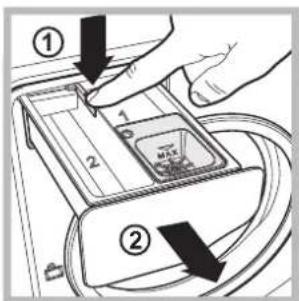

A gaveta dos detergentes encontra-se no interior da máquina e para se ter acesso deve-se abrir a porta. Para a dosagem dos detergentes consulte o capítulo "Detergentes e roupa".
Nota: cole na gaveta dos detergentes o adesivo com as descrições dos programas e
opções. O adesivo encontra-se no envelope que contém este manual.

1. recipiente para a pré-lavagem: use detergente em pó. ! Antes de deitar detergente verifique se há dentro a gaveta adicional 3.
2. recipiente para a lavagem: use detergente em pó ou líquido. Neste último caso, recomenda-se deitá-lo imediatamente antes do início
   do ciclo de lavagem.
3. Gaveta adicional: água de Javel

! Se utilizar a gaveta adicional 3 exclui-se a pré-lavagem.

recipiente para os aditivos: para amaciador ou aditivos líquidos. Recomenda-se não superar o nível máximo indicado pela grade e diluir os amaciadores concentrados.

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão ON/OFF aguarde até a reactivação da máquina.

Consumo em off-mode: 1 W

Consumo em Left-on: 1 W

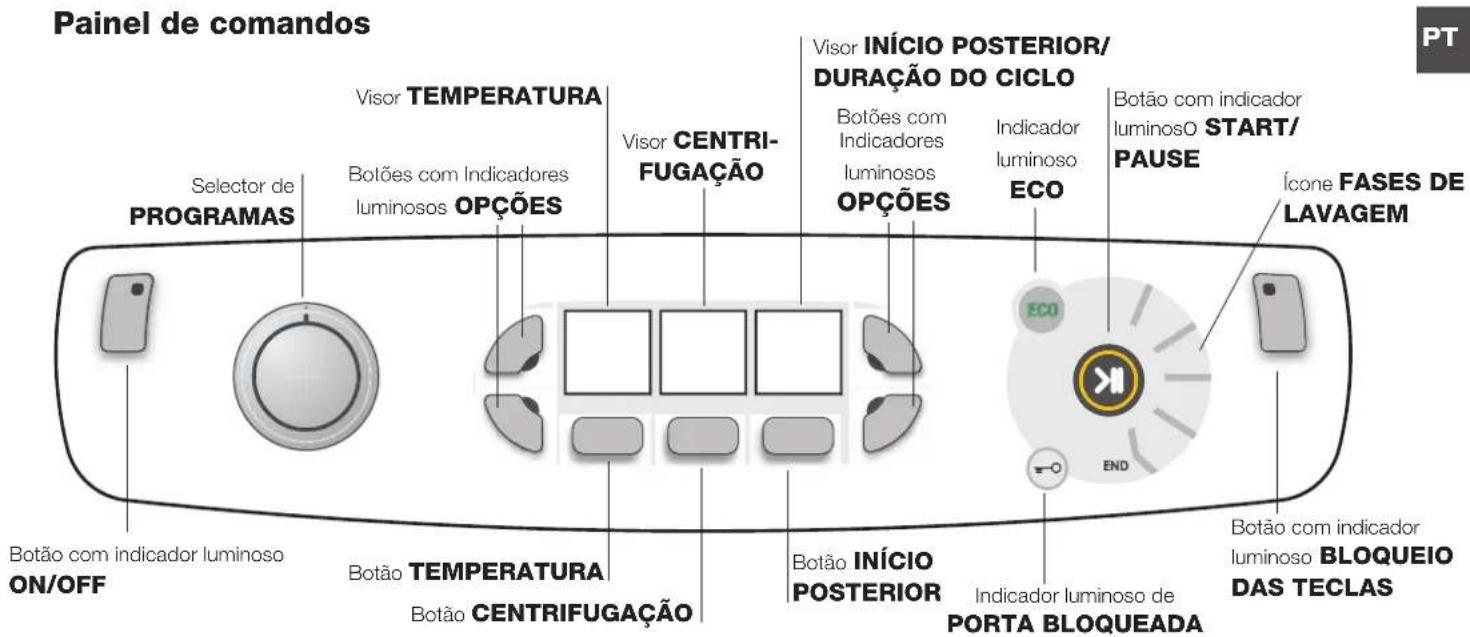

Painel de comandos PT Visor TEMPERATURA Visor CENTRI- FUGAÇÃO Visor INÍCIO POSTERIOR/ DURAÇÃO DO CICLO Botões com Indicadores luminosos OPÇÕES Indicador luminoso ECO Botão com indicador luminoso START/ PAUSE Ícone FASES DE LAVAGEM Selector de PROGRAMAS Botão com indicador luminoso ON/OFF Botão TEMPERATURA Botão CENTRIFUGAÇÃO Botão INÍCIO POSTERIOR Indicador luminoso de PORTA BLOQUEADA Botão com indicador luminoso BLOQUEIO DAS TECLAS

Botão com indicador luminoso ON/OFF: carregue brevemente no botão para ligar ou desligar a máquina. O indicador luminoso verde indica que a máquina está ligada. Para desligar a máquina de lavar roupa durante a lavagem, é necessário manter pressionado o botão por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não permitirá o desligamento da máquina. O desligamento da máquina durante uma lavagem em curso anula a própria lavagem.

Selector de PROGRAMAS: pode ser girado em ambas as direcções. Para estabelecer o programa mais correcto, veja a "Tabela dos Programas".

Durante a lavagem o selector permanece parado.

Botão TEMPERATURA: pressionar para modificar ou excluir a temperatura; o valor escolhido é indicado pelo visor acima (ver "Como efectuar um ciclo de lavagem").

Botão CENTRIFUGAÇÃO: pressionar para modificar ou excluir a centrifugação; o valor escolhido é indicado pelo visor acima (ver "Como efectuar um ciclo de lavagem").

Botão ⒷNÍCIO POSTERIOR: pressionar para configurar um início posterior do programa escolhido; o valor do atraso programado é indicado pelo visor acima (ver "Como efectuar um ciclo de lavagem").

Botões com Indicadores luminosos OPÇÕES: para seleccionar as opções disponíveis. O indicador luminoso relativo à opção seleccionada ficará aceso (ver "Como efectuar um ciclo de lavagem").

Ícone FASES DE LAVAGEM: acendem-se para indicar o estado de avanço do ciclo (Lavagem Enxaguamento - Centrifugação Descarga). A escrita END acende-se quanto o ciclo tiver terminado.

Botão com indicador luminoso START/PAUSE: quando o indicador luminoso verde acende-se com intermitência lenta, carregar no botão para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanecerá aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o indicador "Porta bloqueada" estiver apagado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente no botão.

Indicador luminoso -PORTA BLOQUEADA: indica que a porta de vidro está bloqueada. Para abrir a porta é necessário colocar o ciclo em pausa (ver "Como efectuar um ciclo de lavagem").

Botão com indicador luminoso BLOQUEIO DAS TECLAS: para activar ou desactivar o bloqueio do painel de comandos, manter pressionado o botão por aproximadamente 2 segundos. O indicador luminoso aceso indica que o painel de comandos está bloqueado. Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa.

Indicador luminoso ECO: o ícone ECA acender-se quando, ao modificar os parâmetros de lavagem, irá obter-se uma economia energética de ao menos 10%. Além disto, antes que a máquina entre na modalidade “Stand by” o ícone irá acender-se por alguns segundos; com a máquina desligada estima-se uma economia energética de aproximadamente 80%.

Como efectuar um ciclo de lavagem

Observação: a primeira vez que utilizar a máquina de lavar roupa, efectue um ciclo de lavagem sem roupas mas com detergente, usando o programa algodão 90° sem pré-lavagem.

1. LIGAR A MÁQUINA. Carregar no botão ⚠Todos os indicadores se acenderão por 1 segundo e logo em seguida permanecerá aceso o indicador do botão ⚠o indicador luminoso START/PAUSE começará a piscar lentamente.
2. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte.
3. DOSAGEM DO DETERGENTE. Extrair a gaveta e deitar o detergente nos específicos recipientes como explicado no parágrafo "Descrição da máquina".
4. FECHAR A PORTA DE VIDRO.
5. ESCOLHA DO PROGRAMA.Girar o SELECTOR DE PROGRAMAS para a direita ou para a esquerda até seleccionar o programa desejado; será associada uma temperatura e uma velocidade de centrifugação que podem ser modificados.
6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar os específicos botões no painel de comandos:
   A máquina visualiza automaticamente a temperatura e a centrifugação máximas para o programa seleccionado ou as últimas seleccionadas se compatíveis com o programa escolhido. Carregando no botão ① pode-se reduzir a temperatura progressivamente até a lavagem a frio (m) Carregando no botão ② pode-se reduzir a centrifugação progressivamente até a sua exclusão (n) Uma ulterior pressão dos botões colocará os valore novamente aos máximos previstos.
   ! Excepção: seleccionando o programa Algodão a temperatura pode ser aumentada até a 90°.
   Carregue no relativo botão até alcançar o tempo de atraso desejado. Durante a programação, será visualizado o tempo de atraso junto ao símbolo que pisca.
   Após ter programado o início posterior, o visor mostrará o símbolo aceso fixo e a duração do ciclo. Ao carregar no botão uma vez, será visualizado o tempo de atraso programado.
   Para cancelar o início posterior, carregue no botão até que no visor apareça a escrita OFF; o símbolo irá apagar-se.
   ! Uma vez pressionado o botão START/PAUSE o valor do atraso poderá ser modificado somente diminuindoo.

Modificar a temperatura e/ou a centrifugação.

Programar um início posterior.

Modificar as características do ciclo.

Carregar nos botões OPÇÕES para personalizar a lavagem conforme as próprias exigências.

• Carregar no botão para activar a opção; o respectivo indicador luminoso irá acender-se.
• Carregar novamente no botão para desactivar a opção; o respectivo indicador luminoso irá apagar-se.

! Se a opção seleccionada não for compatível com o programa escolhido, a incompatibilidade será indicada com a intermitência do indicador luminoso e um sinal acústico (3 beep) e a opção não será activada.

! Se a opção seleccionada não for compatível com uma outra programada anteriormente, o respectivo indicador luminoso irá piscar e será activada somente a segunda, o indicador luminoso do botão ficará aceso fixo.

1. INICIAR O PROGRAMA. Carregar no botão START/PAUSE. O indicador luminoso ficará aceso fixo e a porta irá bloquear-se (indicador luminoso PORTA BLOQUEADA aceso). Os ícones relativos às fases de lavagem acendem-se durante o ciclo para indicar a fase em curso.

Para modificar um programa durante a realização do ciclo, colocar a máquina de lavar roupa em pausa carregando no botão START/PAUSE; seleccionar o ciclo desejado e carregar novamente no botão START/PAUSE.

Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o indicador luminoso PORTA BLOQUEADA estiver apagado, será possível abrir a porta. Carregar novamente no botão START/PAUSE para fazer iniciar o programa do ponto em que foi interrompido.

1. FIM DO PROGRAMA. É indicado pela escrita END acesa. A porta de vidro poderá ser aberta imediatamente. Se o indicador luminoso START/PAUSE piscar, carregar no botão para terminar o ciclo. Abrir a porta, retirar a roupa e desligar a máquina.

! Se desejar anular um ciclo já iniciado, mantenha pressionada a tecla até que o ciclo será interrompido e a máquina irá desligar-se.

Saquinho para acolchoados, cortinas e peças delicadas

Graças ao especial saquinho fornecido com o produto, a Aqualtis consente lavar também as peças mais preciosas e delicadas garantido a máxima protecção. Recomenda-se o uso do saquinho para a lavagem de acolchoados e edredões com forro externo realizado em material sintético.

Tabela dos Programas

Icone	Descrição do Programa	Temp. max. (°C)	Velocità max. (rota-ções por minuto)	Detergentes e aditivos				Carga max. (Kg)	Humidade residual %	Consumo de energia kWh	Água total lt	Duração ciclo
				Pré-lava-gem	La-va-gem	Ama-clador	Água de Javel
	Programas para algodão
	Algodão com pré-lavagem (Acrescentar o detergente no específico compartimento).	90° 1200		●	●	●	-	7	53 2,	58 90	185
	Algodão : brancos e coloridos resistentes muito sujos.	90° 1200	-		●	●	●	7	53 2,	35 80	170
	Algodão (1): brancos e coloridos resistentes muito sujos.	60°	1200	-	●	●	●	7	53 0,	94 62	221
	Algodão (1-2): brancos e coloridos delicados muito sujos.	40° 1200	-		●	●	●	7	53 0,	99 82	184
	Algodão coloridos (3)	40°	1200	-	●	●	●	7 53	0,73 5	8 95
	Camisas	40° 600	-		●	●	●	2	-	-	-	69
	Calças de Ganga	40°	800	-	●	●	-	4	-	-	-	74
	Programas especiais
	Bebé: coloridos delicados muito sujos.	40°	800	-	●	●	●	4	-	-	- 1	18
	Sintéticos resistentes	60°	800	-	●	●	●	3	44 1,	01 57	10
	Sintéticos delicados	40°	800	-	●	●	●	4	-	-	-	72
	Roupas "7 dias": roupa de banho e de cama.	60°	1200	-	●	●	●	7	-	-	- 1	40
	Edredões: para peças com enchimento em plumas de ganso.	30°	1000	-	●	●	-	3,5	-	-	-	120
	Seda: para roupas de seda, viscosa, lingerie.	30°	0	-	●	●	-	2	-	-	-	65
	Lã: para lã, cashmere, etc.	40° 600	-		●	●	-	2	-	-	-	88
	Mix 30': para refrescar rapidamente roupas levemente sujas (não é indicado para lã, seda e roupas que deve ser lavadas à mão).	30° 800	-		●	●	-	3,5	71 0,	20 38	30
	Programas parciais
	Enxaguamento	-	1200	-	-	●	●	7	-	-	-	36
	Centrifugação	-	1200	-	-	-	-	7	-	-	-	16
	Descarga	-	0	-	-	-	-	7	-	-	-	2

A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.
(*) Nota: após aproximadamente 10 minutos do START, a máquina, conforme a carga efectuada, irá calcular novamente e indicar o tempo faltante para o fim do programa.
Para todos Test Institutes:
1) Programa de controlo segundo a norma 2010/1061: configurar o programa com uma temperatura 60°C e 40°C.
Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 60°C e 40°C. A temperatura efectiva de lavagem pode ser diferente daquela indicada.
2) Programa longo para algodão: configurar o programa com uma temperatura de 40°C.
3) Programa curto para algodão: configurar o programa com uma temperatura de 40°C.

Opções de Lavagem

Super Lavagem

Esta opção garante uma lavagem com altas performances graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração do programa, é útil para eliminar as manchas mais resistentes. Pode ser utilizada com ou sem lixívia. Se desejar efectuar também o alvejo, coloque a gaveta adicional 3, fornecida, na

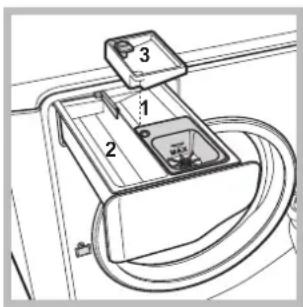

gaveta 1. Quando deitar a água de javel, não ultrapasse o nível “máx” indicado no pino central (veja a figura). Para efectuar somente o branqueamento sem efectuar a lavagem completa, deitar a lixívia na gaveta adicional 3, estabelecer o programa “Enxaguamento” activar a opção “Super Lavagem”

! Não pode ser activada com os programa

Engomar Fácil

Seleccionando esta opção, a lavagem e a centrifugação serão oportunamente modificados para reduzir a formação de rugas.

No fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; os indicadores luminosos “Engomar Fácil” e START/PAUSE irão piscar. Para terminar o ciclo, carregar no botão START/PAUSE ou no botão “Engomar Fácil”. No programa “Seda” a máquina terminará o ciclo com a roupa de molho e o indicador luminoso “Engomar Fácil” irá piscar. Para descarregar a água e poder retirar a roupa é necessário carregar no botão START/PAUSE ou no botão “Engomar Fácil”.

! Esta opção não pode ser activada com os programas 30

Economizar Tempo

Seleccionando esta opção, diminui de 30%-50% a duração do programa, conforme o ciclo escolhido, garantindo ao mesmo tempo uma economia de água e energia eléctrica. Use este ciclo apenas para roupas não excessivamente sujas.

! Não pode ser activada com os programas

Extra Enxaguamento

Seleccionando esta opção aumenta-se a eficácia da enxaguadura, e garante-se a máxima remoção dos resíduos de detergente. É útil para quem tem a pele particularmente sensível aos detergentes. Aconselha-se o uso desta opção com a máquina de lavar roupa com a carga cheira ou com grandes doses de detergente.

! Esta opção não pode ser activada com os programas,

Detergente

A escolha e a quantidade de detergente dependem do tipo de tecido (algodão, lã, seda...), da cor, da temperatura de lavagem, do grau de sujidade e da dureza da água. Uma correcta dosagem de detergente evita desperdícios e protege o meio ambiente: mesmos os detergentes biodegradáveis contêm componentes que alteram o equilíbrio da natureza.

Aconselha-se:

- Usar detergentes em pó para roupas de algodão brancas e para a pré-lavagem e para lavagens com temperatura superior aos 60°C.

- Seguir as indicações fornecidas pelo produtor na embalagem do detergente.

- usar detergente em pó para as peças de algodão brancas e para a pré-lavagem.

- usar detergente líquido para peças delicadas de algodão e para todos os programas com baixas temperaturas.

- usar detergente líquido delicado para lã e seda. O detergente deve ser deitado antes do início da lavagem no específico recipiente ou no doseador que deve ser colocado directamente no tambor. Neste caso, não é possível seleccionar o ciclo Algodão com pré-lavagem.

! Não use detergentes para lavagem à mão, porque formam espuma demais.

Preparar a roupa

• Desdobre bem as roupas antes de carregá-las.
• Divida a roupa em função do tipo de tecido (símbolo na etiqueta da roupa) e a da cor, prestando atenção para separar as peças coloridas das peças brancas;
• Esvazie as algibeiras e verifique se há botões soltos;
• Não ultrapasse os valores indicados na Tabela dos Programas que se referem ao peso da roupa enxuta.

Quanto pesa a roupa?

1 lençol 400-500 gr.
1 fronha 150-200 gr.
1 toalha 400-500 gr.
1 roupão 900-1200 gr.
1 toalha de rosto 150-250 gr.
1 calça de ganga 400-500 gr.
1 camisa 150-200 gr.

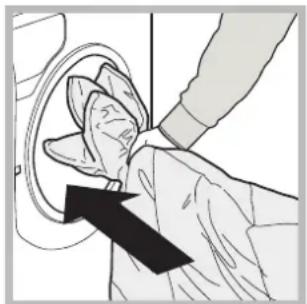

Conselhos de lavagem

Camisas: utilize o específico programa “Camisas” para lavar camisas de vários tipos de tecido e cores para garantir o máximo cuidado.

Calças de Ganga: utilize o específico programa “Calças de Ganga” para todas as roupas de tecido “Denim”; vire do avesso as roupas antes de lavar e use um detergente líquido.

Bebé: utilize o específico programa “Bebé” para remover a sujidade típica das roupas das crianças e remover o excesso de detergente das roupas, evitando reacções alérgicas à pele delicada das crianças. Este ciclo foi estudado para reduzir as bactérias utilizando uma maior quantidade de água e optimizando o efeito de aditivos específicos higienizantes, acrescentados ao detergente. No fim da lavagem, a máquina efectuará lentas rotações do tambor; para terminar o ciclo, carregue na tecla START/PAUSE.

Seda: utilize o específico programa "Seda" para lavar todas as roupas de seda. Aconselha-se o uso de um detergente específico para tecidos delicados.

Cortinas: use o programa "Seda" 📋Dobre-as e coloque-as dentro do saquinho fornecido com o produto.

Lã: O ciclo de lavagem “Lã” desta máquina de lavar roupa Hotpoint-Ariston foi testado e aprovado pela Woolmark Company para a lavagem de vestuário em lã classificado como “lavável à mão”, desde que a lavagem seja executada de acordo com as instruções indicadas na etiqueta da peça e com as indicações fornecidas pelo produtor do electrodoméstico. Hotpoint-Ariston é a primeira marca de máquinas de lavar roupa a obter a certificação Woolmark Apparel Care - Platinum da

Woolmark Company pelo seu desempenho de lavagem e consumo de água e energia. (M1127)

Edredões: para lavar peças com enchimento de plumas de ganso de casal ou de solteiro (com peso inferior a 3,5 kg), travesseiros, jaquetas, utilizar o programa específico "Edredões" Recomenda-se colocar as peças no tambor dobrando as suas pontas para dentro (veja as figuras) e de não superar os 3/4 do volume do próprio tambor.

Para obter óptimos resultados de lavagem recomenda-se utilizar o detergente líquido dosado na gaveta dos detergentes.

Acolchoados: para lavar os acolchoados com forro sintético, use o específico saquinho fornecido com o produto e o programa “Edredões”

Roupa de banho e de cama: para lavar toda a roupa de casa com um único ciclo, utilize o programa “7 dias” que optimiza o uso do amaciador e consente uma economia de tempo e energia. Aconselhamos a utilização de detergente em pó.

Manchas resistentes: tratar as manchar mais resistentes com um sabão sólido antes da lavagem e utilizar o programa Algodão com pré-lavagem.

Sistema de balanceamento da carga

Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

! Esta máquina de lavar roupa foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi projectado exclusivamente para um uso doméstico.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, salvo se supervisionadas ou se tiverem recebido instruções sobre a utilização do dispositivo por parte de uma pessoa responsável pela sua segurança. As crianças devem ser mantidas sob vigilância para evitar que brinquem com a máquina.
• Esta máquina de lavar roupa deve ser utilizada somente por pessoas adultas e conforme as instruções apresentadas neste livrete.
• Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo.
• Não toque a água de descarga, que poderá chegar a temperaturas altas.
• Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.
• Verifique sempre que criança não se aproximem da máquina a funcionar.
• Se for preciso deslocar a máquina, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.
• Antes de colocar a roupa controle que o tambor esteja vazio.

Eliminação

• Eliminação do material de embalagem: obedeça os regulamentos locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha selectiva.

Para mais informações sobre o correcto desmantelamento dos electrodomésticos, contacte o serviço público especializado ou os revendedores.

Abertura manual da porta de vidro

Caso não seja possível abrir a porta de vidro por falta de energia eléctrica e quiser pendurar a roupa lavada, proceda da seguinte maneira:

1. tire a ficha da tomada de corrente.

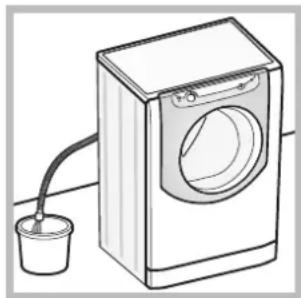

2. verifique que o nível de água no interior da máquina seja inferior respeito à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura.

3. remova o painel de cobertura no lado anterior da máquina de lavar roupa (veja a página seguinte).

1. utilizando a lingueta indicada na figura, puxe para o externo até liberar o tirante de plástico do fecho; puxá-lo sucessivamente para baixo até ouvir um “clique” que indica que a porta está desbloqueada.

1. abra a porta; se ainda não conseguir, repita a operação.

2. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Manutenção e cuidados

PT

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de vazamento.
• Tire a ficha da tomada eléctrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina

A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

Limpar a gaveta dos detergentes

Para extrair a gaveta, pressione a lingueta (1) e puxe para fora (2) (veja a figura).

Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

Cuidados com o tambor

- Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1 2

1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as figuras).

1. posicione um recipiente para recolher a água que sairá (aproximadamente 1,5 l) (ver figura);

2. Para desenroscar a tampa gire-a na direcção contrária aos ponteiros do relógio (veja a figura);

3. limpe o interior com cuidado;

4. enrosque outra vez a tampa;
5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

Pode acontecer que a máquina não funcione. Antes de telefonar para a Assistência Técnica (veja "Assistência"), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

PT

Anomalias:
A máquina de lavar roupa não liga.
O ciclo de lavagem não inicia.
A máquina não carrega água.
A porta da máquina está bloqueada.
A máquina carrega e descarrega água continuamente.
A máquina não descarrega ou não realiza centrifugação.
A máquina de lavar roupa vibra muito durante a centrifugação.
A máquina está a perder água.
Os ícones relativos à “Fase em curso” piscam rapidamente contemporaneamente ao indicador luminoso ON/OFF.
Está a formar-se demasiada espuma
A porta da máquina está bloqueada.
Possíveis causas / Solução:

- A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.

• Em casa não há corrente.
• A porta de vidro não está bem fechada.
- O botão START/PAUSE não foi pressionado.
• A torneira da água não está aberta.
- Foi programado um atraso de uma hora no início.
- O tubo de alimentação de água não está ligado na torneira.
- O tubo está dobrado.
• A torneira da água não está aberta.
- Está a faltar água em casa.
- Não há suficiente pressão.
- O botão START/PAUSE não foi pressionado.
- Seleccionando o ciclo “Bebê” ou a opção “Engomar fácil”, no fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; para terminar o ciclo carregue no botão START/PAUSE ou no botão “Engomar fácil”. Seleccionando o ciclo “Seda” a máquina terminará o ciclo com a roupa de molho; para descarregar a água e poder retirar a roupa é necessário carregar no botão START/PAUSE ou no botão “Engomar fácil”.
- O tubo de descarga não está instalado entre 65 e 100 cm. de altura do chão (veja "Instalação").
- A ponta do tubo de descarga está imersa na água (veja "Instalação").
- Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.
• Da descarga na parede não foi sangrado o ar.
- No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente (veja "Programas e opções").
- Está activada a opção “Engomar Fácil”: para completar o programa, carregue no botão START/PAUSE (veja “Programas e opções”).
- O tubo de descarga está dobrado (veja "Instalação").
• A conduta de descarga está entupida.
- O tambor, no momento da instalação, não foi liberado correctamente (veja "Instalação").
- A máquina não está nivelada (veja "Instalação").
- A máquina está apertada entre móveis e parede (veja "Instalação").
- A carga está desbalanceada (veja "Detergentes e roupa").
- O tubo de alimentação da água não está bem enroscado (veja "Instalação").
- O gaveta dos detergentes está entupida (para limpá-la veja "Manutenção e cuidados").
- O tubo de descarga não está bem fixado (veja "Instalação").
- Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la. Se a anomalia persistir, contacte a Assistência Técnica.

O detergente não é específico para máquina de lavar roupa (deve haver a escrita para máquina de lavar", "à mão e para máquina de lavar" ou similares).

• A dose foi excessiva.
- Efectue o procedimento de desbloqueio manual (veja "Precauções e conselhos").

Nota: para sair do "Demo Mode" carregue contemporaneamente por 3 segundos nos botões "ON/OFF" ⏻ e "START/PAUSE">II

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja "Anomalias e soluções");
• Reinicie o programa para verificar se o inconveniente foi resolvido;
• Em caso negativo, contacte o Serviço de Assistência Técnica autorizado.

! No caso de uma incorrecta instalação ou de um uso não correcto do aparelho, o serviço de assistência será a pagamento.
! Nunca recorra a técnicos não autorizados.

Comunique:

Estas informações encontram-se na placa de identificação colocada no aparelho.

Deutsch

INHALTSVERZEICHNIS

DE

Aufstellung, 38-39
