MANUAL DE UTILIZADOR CWB 9550 X BEKO

COIFA ASPIRANTE - Manual do usuário

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.

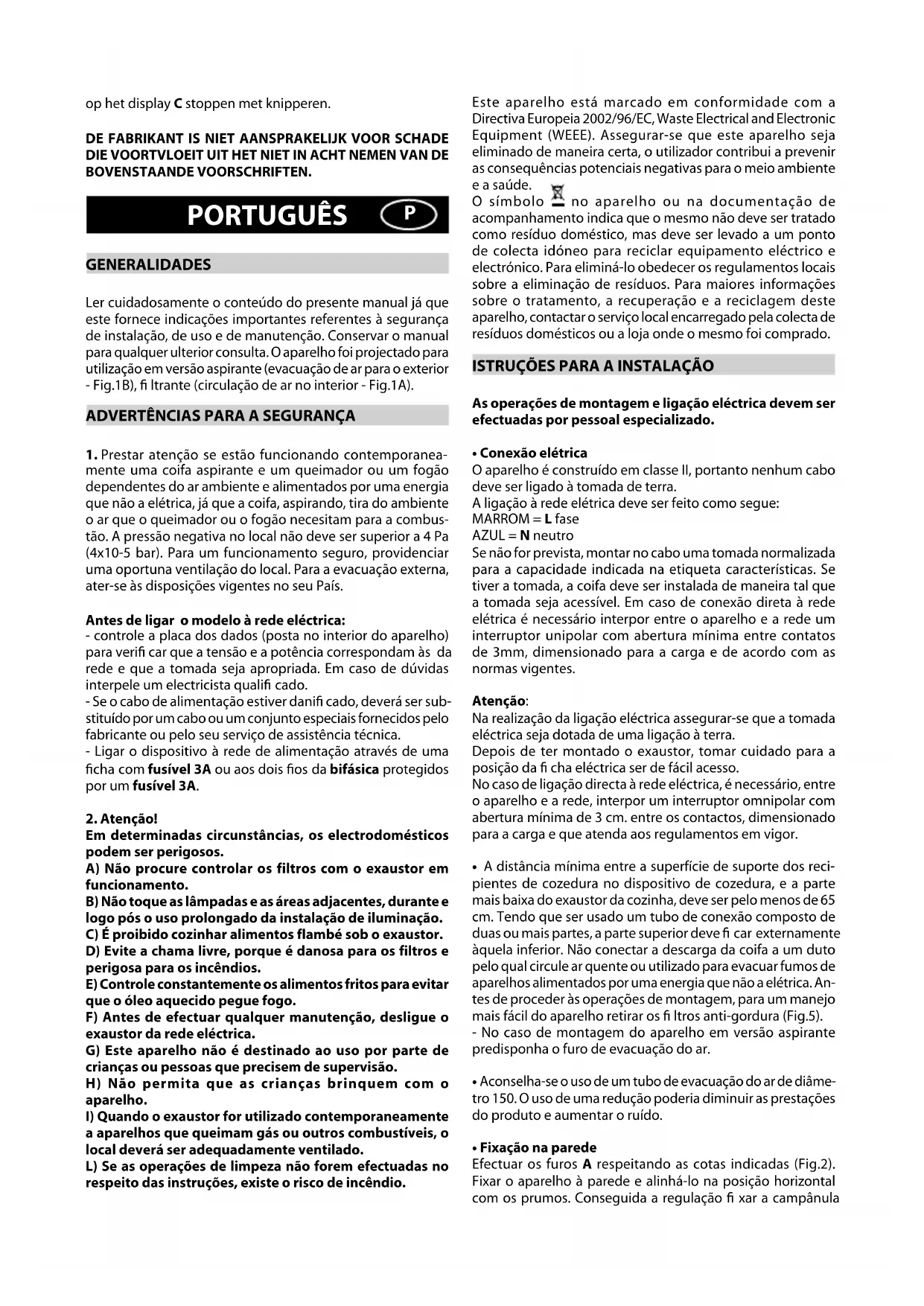

PORTUGUÊS P GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que

este fornece indicações importantes referentes à segurança

de instalação, de uso e de manutenção. Conservar o manual

para qualquer ulterior consulta. O aparelho foi projectado para

utilização em versão aspirante (evacuação de ar para o exterior

- Fig.1B),  ltrante (circulação de ar no interior - Fig.1A).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando contemporanea-

mente uma coifa aspirante e um queimador ou um fogão

dependentes do ar ambiente e alimentados por uma energia

que não a elétrica, já que a coifa, aspirando, tira do ambiente

o ar que o queimador ou o fogão necesitam para a combus-

tão. A pressão negativa no local não deve ser superior a 4 Pa

(4x10-5 bar). Para um funcionamento seguro, providenciar

uma oportuna ventilação do local. Para a evacuação externa,

ater-se às disposições vigentes no seu País.

Antes de ligar o modelo à rede eléctrica:

- controle a placa dos dados (posta no interior do aparelho)

para veri car que a tensão e a potência correspondam às da

rede e que a tomada seja apropriada. Em caso de dúvidas

interpele um electricista quali cado.

- Se o cabo de alimentação estiver dani cado, deverá ser sub-

stituído por um cabo ou um conjunto especiais fornecidos pelo

fabricante ou pelo seu serviço de assistência técnica.

- Ligar o dispositivo à rede de alimentação através de uma

 cha com fusível 3A ou aos dois  os da bifásica protegidos

Em determinadas circunstâncias, os electrodomésticos

podem ser perigosos.

A) Não procure controlar os filtros com o exaustor em

B) Não toque as lâmpadas e as áreas adjacentes, durante e

logo pós o uso prolongado da instalação de iluminação.

C) É proibido cozinhar alimentos flambé sob o exaustor.

D) Evite a chama livre, porque é danosa para os filtros e

perigosa para os incêndios.

E) Controle constantemente os alimentos fritos para evitar

que o óleo aquecido pegue fogo.

F) Antes de efectuar qualquer manutenção, desligue o

exaustor da rede eléctrica.

G) Este aparelho não é destinado ao uso por parte de

crianças ou pessoas que precisem de supervisão.

H) Não permita que as crianças brinquem com o

I) Quando o exaustor for utilizado contemporaneamente

a aparelhos que queimam gás ou outros combustíveis, o

local deverá ser adequadamente ventilado.

L) Se as operações de limpeza não forem efectuadas no

respeito das instruções, existe o risco de incêndio.

Este aparelho está marcado em conformidade com a

Directiva Europeia 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assegurar-se que este aparelho seja

eliminado de maneira certa, o utilizador contribui a prevenir

as consequências potenciais negativas para o meio ambiente

no aparelho ou na documentação de

acompanhamento indica que o mesmo não deve ser tratado

como resíduo doméstico, mas deve ser levado a um ponto

de colecta idóneo para reciclar equipamento eléctrico e

electrónico. Para eliminá-lo obedecer os regulamentos locais

sobre a eliminação de resíduos. Para maiores informações

sobre o tratamento, a recuperação e a reciclagem deste

aparelho, contactar o serviço local encarregado pela colecta de

resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO As operações de montagem e ligação eléctrica devem ser

efectuadas por pessoal especializado.

O aparelho é construído em classe II, portanto nenhum cabo

deve ser ligado à tomada de terra.

A ligação à rede elétrica deve ser feito como segue:

Se não for prevista, montar no cabo uma tomada normalizada

para a capacidade indicada na etiqueta características. Se

tiver a tomada, a coifa deve ser instalada de maneira tal que

a tomada seja acessível. Em caso de conexão direta à rede

elétrica é necessário interpor entre o aparelho e a rede um

interruptor unipolar com abertura mínima entre contatos

de 3mm, dimensionado para a carga e de acordo com as

Na realização da ligação eléctrica assegurar-se que a tomada

eléctrica seja dotada de uma ligação à terra.

Depois de ter montado o exaustor, tomar cuidado para a

posição da  cha eléctrica ser de fácil acesso.

No caso de ligação directa à rede eléctrica, é necessário, entre

o aparelho e a rede, interpor um interruptor omnipolar com

abertura mínima de 3 cm. entre os contactos, dimensionado

para a carga e que atenda aos regulamentos em vigor.

• A distância mínima entre a superfície de suporte dos reci-

pientes de cozedura no dispositivo de cozedura, e a parte

mais baixa do exaustor da cozinha, deve ser pelo menos de 65

cm. Tendo que ser usado um tubo de conexão composto de

duas ou mais partes, a parte superior deve  car externamente

àquela inferior. Não conectar a descarga da coifa a um duto

pelo qual circule ar quente ou utilizado para evacuar fumos de

aparelhos alimentados por uma energia que não a elétrica. An-

tes de proceder às operações de montagem, para um manejo

mais fácil do aparelho retirar os  ltros anti-gordura (Fig.5).

- No caso de montagem do aparelho em versão aspirante

predisponha o furo de evacuação do ar.

• Aconselha-se o uso de um tubo de evacuação do ar de diâme-

tro 150. O uso de uma redução poderia diminuir as prestações

do produto e aumentar o ruído.

Efectuar os furos A respeitando as cotas indicadas (Fig.2).

Fixar o aparelho à parede e alinhá-lo na posição horizontal

com os prumos. Conseguida a regulação  xar a campânula- 19 -

de nitivamente mediante os 2 parafusos A (Fig.4). Para as

várias montagens utilizar parafusos e buchas de expansão

adequadas ao tipo de parede (ex. cimento armado, gesso

cartonado, etc). No caso de os parafusos e as buchas serem

fornecidos com o produto, assegurar-se que são adequados

para o tipo de parede em que vai ser  xada a campânula.

• Fixação das junções telescópicas decorativas

Preparar a alimentação eléctrica dentro do espaço previsto

para a  xação decorativa. Se o aparelho se destinar a insta-

lação em versão aspirante ou em versão com motor exterior,

preparar o furo de evacuação de ar. Regular o comprimento

do estribo de apoio da junção superior (Fig.3). Em seguida,

 xá-la ao tecto de modo a  car em simetria com a campânula

mediante os parafusos A (Fig.3) e respeitando a distância ao

tecto indicada na Fig.2. Ligar, mediante um tubo de união, a

junção C ao furo de evacuação de ar (Fig.4). Introduzir a junção

superior no interior da junção inferior. Fixar a junção inferior

à campânula utilizando os parafusos B fornecidos (Fig.4),

deslizar a junção superior até ao estribo e  xá-la mediante os

parafusos B (Fig.3). Para transformar a campânula da versão

aspirante para versão  ltrante, solicite ao seu revendedor os

 ltros de carbono activo e siga as instruções de montagem.

instalar a campânula e as duas junções como indicado no pará-

grafo relativo à montagem da campânula na versão aspirante.

Para a montagem da junção  ltrante consultar as instruções

contidas no kit. Se o kit não tiver sido fornecido, solicite-o ao

seu revendedor como acessório. Os  ltros de carbono activo

devem ser aplicados ao grupo aspirante situado no interior

da campânula (Fig.6).

• É recomendável colocar o aparelho a funcionar antes

de proceder com a cozedura de qualquer alimento. É

recomendável deixar o aparelho 15 minutos a funcionar,

depois de ter terminado a cozedura dos alimentos, para

descarregar inteiramente o ar impuro.

O bom funcionamento do exaustor depende de uma correcta

e constante manutenção; uma atenção especial deve ser

dedicada ao  ltro anti-gordura e ao  ltro de carvão activado.

• O  ltro anti-gordura tem a função de reter as partículas

gordurosas suspensas no ar, portanto está sujeito à obstruir-se

após algum tempo, conforme o uso que se faz do aparelho.

- Para prevenir o perigo de eventuais incêndios, no máximo

a cada 2 meses é necessário lavar os filtros anti-gordura,

para os quais é possível utilizar também a máquina de lavar

- Após algumas lavagens, podem verificar-se alterações da

cor. Este fato não dá direito a reclamações para a eventual

substituição dos mesmos.

No caso de não cumprimento das instruções de substituição

e lavagem, pode-se veri car o perigo de incêndio dos  ltros

• Os  ltros de carvão activado servem para depurar o ar que

será reintroduzido no ambiente. Os  ltros de carvão activado

não são laváveis ou regeneráveis e deverão ser substituídos no

máximo a cada quatro meses. A saturação do carvão activado

depende do uso mais ou menos prolongado do aparelho, do

tipo de cozinha e da regularidade com a que é efectuada a

limpeza do  ltro anti-gordura.

• Limpar frequentemente o exaustor, tanto internamente

quanto externamente, usando um pano humedecido com

álcool desnaturado ou detergentes líquidos neutros e não

• O sistema de iluminação foi projectado para o uso durante

a cozedura e não para um uso prolongado de iluminação

geral do ambiente. O uso prolongado da iluminação diminui

sensivelmente a duração média das lâmpadas.

• Substituição das lâmpadas de halogéneo ( g.7).

Para substituir as lâmpadas de halogéneo B tire o vidro C

fazendo forças nas especí cas espessuras.

Substitua com lâmpadas do mesmo tipo.

Atenção: não toque a lâmpada directamente com as mãos.

• Comandos: ( g.8) mecânicos a simbologia é indicada a

A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D = botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE

• Comandos: ( g.9) luminosos a simbologia é indicada a

A = botão ILUMINAÇÃO B = botão OFF C = botão PRIMEIRA VELOCIDADE D = botão SEGUNDA VELOCIDADE E = botão TERCEIRA VELOCIDADE F = botão TIMER PARADA AUTOMÁTICA 15 minutos (*)

• Se o seu aparelho for dotado da função velocidade

INTENSIVA, manter pressionada a tecla E por cerca 2

segundos e esta função será ativada durante 10 minutos, por-

que depois volta para a velocidade anteriormente programada.

Quando a função está activa, o LED pisca. Para a interromper

antes dos 10 minutos, prima novamente a teclas E

• Pressionar a tecla F por 2 segundos (com o exaustor

desligado ) e ativa-se a função “clean air”. Esta função liga o

motor por 10 minutos a cada hora na primeira velocidade.

Quando inicialmente ativada esta função, inicia-se o motor

na primiera velocidade com uma duração de 10 minutos,

durante os quais devem piscar contemporaneamente a tecla

F e a tecla C. Depois disto, o motor se desliga e o led da tecla

F permanece aceso com a sua luz  xa até que, depois de 50

minutos, o motor liga-se na primeira velocidade e os leds F e

C recomeçam a piscar por 10 minutos e assim sucessivamente.

Pressionando qualquer tecla, menos as das luzes o exaustor

torna imediatamente ao seu funcionamento normal (por

exemplo: se pressiono a tecla D desativa-se a função “clean air”

e o motor trabalha em sua segunda velocidade; pressionando

a tecla B a função desativa-se).

(*) A função “timer parada automática” retarda a parada da

coifa, que continuará a funcionar à velocidade de exercício

em curso no momento em que foi atuada esta função, de

• Saturação dos  ltros anti-gordura carvão activo :

- Quando a tecla A piscar com uma frequência de 2 seg. os

 ltros anti-gordura deverão ser lavados.

- Quando a tecla A piscar com uma frequência de 0,5 seg. os

 ltros carvão deverão ser substituídos.

Uma vez colocado o  ltro limpo deve-se restabelecer a memória

electrónica, carregando na tecla A por aproximadamente 5

segundos até o indicador luminoso apagar-se.

• Comandos: ( g.10)

Tecla A = acende/apaga as luzes3LIK0622

Tecla B = liga/desliga a coifa. O aparelho liga na 1° velocidade.

Se a coifa está ligada pressionar a tecla por 2 s. para desligá-

la. Se a coifa se encontra na 1° velocidade não é necessário

manter a tecla pressionada para desligar. Diminui a velocidade

Display C = indica a velocidade seleccionada do motor e a

Tecla D = liga a coifa. Aumenta a velocidade do motor. Pres-

sionando a tecla da 3° velocidade insere-se a função intensiva

por 10’, depois o aparelho volta a funcionar na velocidade de

exercício do momento da activação. Durante esta função o

Tecla E = O timer determina os tempos de funcionamento, no

momento da activação, para 15 minutos depois de desligar.

Para desactivar o timer carregue outra vez na tecla E. Quando

a função timer estiver activa, no display deverá piscar o ponto

decimal. Se estiver a funcionar na velocidade intensa, não será

possível activar o timer.

Se carregar 2 segundos na tecla E, quando o aparelho for

desligado, activa-se a função “clean air”. Esta função liga o

motor 10 minutos por hora na primeira velocidade. Durante

o funcionamento, o display deverá visualizar um movimento

rotativo dos segmentos periféricos. Depois deste tempo ter

passado, o motor desliga-se e o display deverá visualizar a letra

“C”  xa até, depois de 50 minutos, o motor reiniciar a funcionar

mais 10 minutos e assim por diante.

• Saturação dos  ltros anti-gordura carvão activo:

- Quando o display C piscar alternando a velocidade de

funcionamento com a letra F (ex. 1 e F), os  ltros anti-goruda

deverão ser lavados.

- Quando o display C piscar alternando a velocidade de

funcionamento com a letra A (ex. 1 e A), os  ltros carvão

deverão ser substituídos.

Uma vez colocado o  ltro limpo deve-se restabelecer a memória

electrónica, carregando na tecla A por aproximadamente

5 segundos, até o indicador luminoso F ou A do display C
