MANUAL DE UTILIZADOR UE-55C9000SW SAMSUNG

O O PC O O HDMI O O X △

O O PC O O HDMI O O X △

O O PC O O HDMI O O X X △

2010-05-24 오전 11:54:20

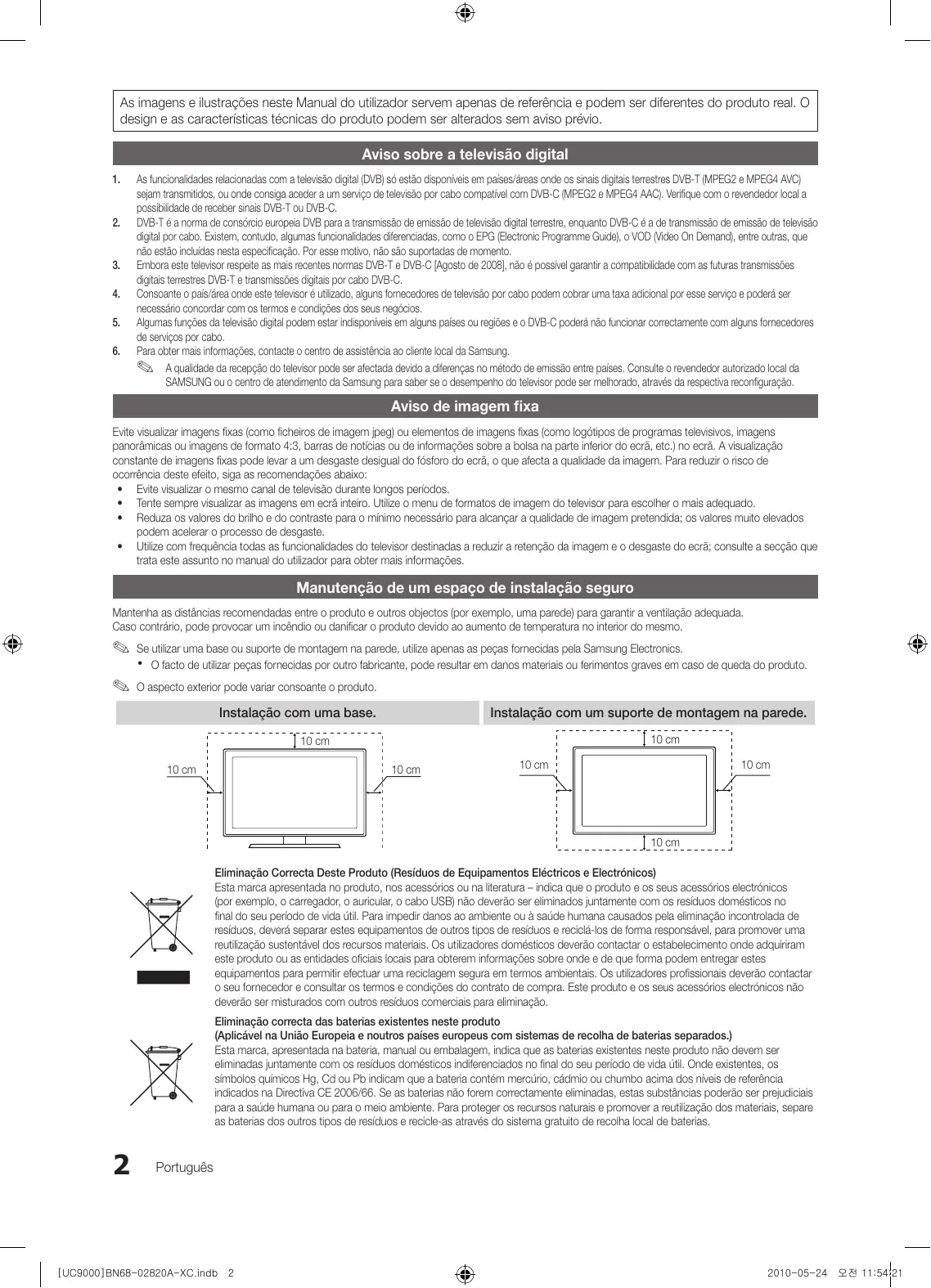

As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio.

Aviso sobre a televisão digital 1. 2. 3. 4. 5. 6.

As funcionalidades relacionadas com a televisão digital (DVB) só estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C. DVB-T é a norma de consórcio europeia DVB para a transmissão de emissão de televisão digital terrestre, enquanto DVB-C é a de transmissão de emissão de televisão digital por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electronic Programme Guide), o VOD (Video On Demand), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento. Embora este televisor respeite as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C. Consoante o país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esse serviço e poderá ser necessário concordar com os termos e condições dos seus negócios. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo. Para obter mais informações, contacte o centro de assistência ao cliente local da Samsung. ✎✎ A qualidade da recepção do televisor pode ser afectada devido a diferenças no método de emissão entre países. Consulte o revendedor autorizado local da SAMSUNG ou o centro de atendimento da Samsung para saber se o desempenho do televisor pode ser melhorado, através da respectiva reconfiguração.

Aviso de imagem fixa Evite visualizar imagens fixas (como ficheiros de imagem jpeg) ou elementos de imagens fixas (como logótipos de programas televisivos, imagens panorâmicas ou imagens de formato 4:3, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) no ecrã. A visualização constante de imagens fixas pode levar a um desgaste desigual do fósforo do ecrã, o que afecta a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito, siga as recomendações abaixo: • Evite visualizar o mesmo canal de televisão durante longos períodos. • Tente sempre visualizar as imagens em ecrã inteiro. Utilize o menu de formatos de imagem do televisor para escolher o mais adequado. • Reduza os valores do brilho e do contraste para o mínimo necessário para alcançar a qualidade de imagem pretendida; os valores muito elevados podem acelerar o processo de desgaste. • Utilize com frequência todas as funcionalidades do televisor destinadas a reduzir a retenção da imagem e o desgaste do ecrã; consulte a secção que trata este assunto no manual do utilizador para obter mais informações.

Manutenção de um espaço de instalação seguro Mantenha as distâncias recomendadas entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo.

✎✎ Se utilizar uma base ou suporte de montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics. xx O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou ferimentos graves em caso de queda do produto. ✎✎ O aspecto exterior pode variar consoante o produto. Instalação com uma base.

Instalação com um suporte de montagem na parede. 10 cm

10 cm Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos) Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação. Eliminação correcta das baterias existentes neste produto (Aplicável na União Europeia e noutros países europeus com sistemas de recolha de baterias separados.) Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente. Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Acessórios Apresentação do painel de controlo Mini telecomando Visualizar o Touch Control Ligação a uma antena Plug & Play (Configuração inicial)

12 Ligação a um dispositivo AV 14 Ligação a um dispositivo de áudio 15 Alteração da fonte de entrada

15 16 16 18 19 25 27 29

Como percorrer os menus Utilização do botão INFO (Guia actual e seguinte) Planeamento de visualizações Menu Canal Menu Imagem Menu Som Menu Configurar Menu Assistência

Funcionalidades avançadas

Ligação a um PC Ligação de rede Media Play Anynet+ Internet@TV AllShare

Montagem dos cabos Fixação do televisor à parede Resolução de Problemas Adaptador de LAN sem fios fornecido Especificações Índice remissivo

TOOLS Esta função pode ser utilizada carregando no botão TOOLS do telecomando.

2010-05-24 오전 11:54:21

Introdução Acessórios

✎✎Verifique se os seguintes acessórios estão incluídos no televisor LED. Se faltar algum acessório, contacte o seu revendedor.

✎✎A cor e a forma dos itens podem variar consoante os modelos. ✎✎Os cabos não incluídos no conteúdo da embalagem podem ser adquiridos separadamente. ✎✎Não retire directamente o adaptador de LAN nem o SCART.

[[ATENÇÃO: INTRODUZA A FICHA COM FIRMEZA PARA QUE O ADAPTADOR NÃO SE DESLIGUE DO TELEVISOR yy Manual do utilizador yy Cartão de garantia / Manual de segurança (não estão disponíveis em alguns locais)

yy Pano de limpeza yy Velcro

yy Mini telecomando e pilha de lítio

✎✎Para obter a melhor ligação por cabo a este produto, utilize cabos com a espessura máxima indicada abaixo: yy Espessura máxima - 0.55 polegadas (14mm)

Apresentação do painel de controlo

✎✎A cor e a forma do produto podem variar consoante o modelo.

Indicador de corrente

✎✎Para controlar o televisor através do teclado de LED, toque no teclado de LED situado ao centro, por baixo do suporte.

O teclado abre-se automaticamente. Se não for utilizado durante um período de tempo especificado, o teclado de LED fecha-se.

Emissor 3D O LED no emissor 3D pisca apenas ao enviar um sinal 3D.

Indicador de corrente

Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de espera. Aponte o telecomando para este ponto no televisor.

Sensor do telecomando SOURCEE MENU Y z P (Alimentação)

Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTERE do telecomando. Apresenta um menu no ecrã, o OSD (on screen display), das funcionalidades do seu televisor. Regula o volume. No OSD, utilize os botões Y tal como utiliza os botões ◄ e ► do telecomando. Muda de canal. No OSD, utilize os botões z tal como utiliza os botões ▼ e ▲ do telecomando. Liga ou desliga o televisor.

Modo de espera Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É aconselhável desligar o cabo de alimentação.

Introdução Mini telecomando O mini telecomando é um telecomando simplificado que conta apenas com os botões de alimentação, dos canais e do volume

Botão ligar/desligar

✎✎Este é um telecomando especial para cegos, que tem pontos de Braille nos botões de canais e nos botões de volume. ¦¦ Inserir a pilha 1. Rode a tampa do compartimento da pilha no sentido contrário ao dos ponteiros do relógio para a destrancar e retire a tampa. 2. Insira uma pilha de lítio de 3 V com o lado + voltado para baixo, na tampa do compartimento da pilha.

3. Coloque a tampa do compartimento da pilha no telecomando, alinhando-a com as ranhuras e rode a tampa no sentido dos ponteiros do relógio para a trancar.

✎✎Se o telecomando não funcionar, verifique o seguinte:

xx O televisor está ligado? xx Os pólos + e - das pilhas estão invertidos? xx As pilhas estão gastas? xx Houve um corte de energia ou o cabo de alimentação está desligado? xx Há alguma lâmpada fluorescente especial ou luz de néon por perto?

¦¦ Descrição Vista frontal

Botão de alimentação do televisor

Carregue neste botão para controlar o volume.

Carregue para mudar de canal.

1. Desloque a tampa da pilha na direcção da seta e abra-a.

2. Introduza a pilha com o logótipo da Samsung virado para cima.

3. Desloque a tampa da pilha na direcção da seta e feche-a.

Introdução ¦¦ Ecrã do telecomando

Ecrã inicial Teclado

Carregue neste botão para aceder directamente aos canais.

Volta ao canal anterior.

Também selecciona Teletext Ligado, Duplo, Sobrepor ou Desligado.

Arrastar para a esquerda Teclado

Contr. TV CONTENT Serviços

MENU GUIDE CONTENT: apresenta a Visual. Conteúdos, que inclui as opções Guia, Internet@TV, Media Play, AllShare e 3D. MENU : apresenta o OSD. GUIDE: Apresenta o EPG (Electronic Programme Guide). RETURNR: Volta ao menu anterior. TOOLST: selecciona rapidamente as funções mais utilizadas. INFO : apresenta informações no ecrã do televisor. EXITe: sai do menu. Utilize estes botões nos modos Media Play e Anynet+ (p. 39, 48). (�: controla a gravação para gravadores da Samsung que tenham a funcionalidade Anynet+) Botões utilizados nos menus Lista Canais, Internet@TV, Media Play, etc.

Toque no botão de Navegação ou Menu.

I-II DUAL INTERNET@TV: estabelece a ligação a vários serviços da Internet. (p. 52). MEDIA.P: apresenta o Media Play (p. 39). 3D: define o modo 3D. (p. 22). AD: liga e desliga a descrição de áudio (p. 26). Não está disponível em todos os locais. CHLIST: apresenta a lista de canais no ecrã (p. 16). SRS: selecciona o modo SRS TruSurround HD (p. 25). P.SIZE: selecciona o modo de imagem (p. 21). SUBT.: apresenta legendas digitais (p. 28). I-II DUAL: selecção de efeitos sonoros (p. 27).

Pode configurar o LCD Touch Control de 3 polegadas para controlar o televisor de três maneiras: Como um telecomando de IR (infra-vermelhos) padrão Como telecomando de IR, o LCD Touch Control funciona da mesma forma que um telecomando normal, com a excepção de que tem de tocar nos ícones e símbolos no LCD para controlar o televisor, em vez de carregar em botões. A utilização do Touch Control como um telecomando de IR não requer mais configurações do que as que efectua para um telecomando normal e dá-lhe acesso à maior parte das funções e funcionalidades do telecomando.

¦¦ Configurar o telecomando

Como telecomando Wi-Fi com maior raio de alcance Como telecomando Wi-Fi com maior raio de alcance, o Touch Control oferece todas as funções do modo de IR e, uma vez que utiliza ondas de rádio Wi-Fi em vez de ondas de infra-vermelhos para controlar o televisor, permite-lhe controlar o televisor a uma maior distância e de forma indirecta. Dá-lhe também acesso à função de visualização dupla que lhe permite visualizar, no LCD do Touch Control, os programas e conteúdos que estão a ser apresentados no ecrã do televisor. O modo Wi-Fi com maior raio de alcance requer algumas configurações adicionais, incluindo, possivelmente, uma reinicialização. Requer também que ligue o adaptador de LAN sem fios da Samsung (WIS09ABGN, WIS09ABGN2, ou WIS10ABGN) a uma das portas USB do televisor. Como telecomando Wi-Fi ligado à rede Como telecomando Wi-Fi ligado à rede, o Touch Control dá-lhe acesso a todas as funções e funcionalidades dos modos de IR, maior raio de alcance, e dá-lhe também acesso à função Multimédia que lhe permite ouvir ou visualizar músicas, filmes e ficheiros de imagens do PC no televisor. Pode também transferir, através da Internet, actualizações para o software do Touch Control. O modo Wi-Fi com ligação à rede é aquele que precisa de um maior número de configurações. Além disso, para utilizar o modo Wi-Fi com ligação à rede precisa de uma rede local, em funcionamento, e de um router sem fios. Precisa também de ligar o adaptador de LAN sem fios da Samsung (WIS09ABGN, WIS09ABGN2, ou WIS10ABGN) a uma das portas USB do televisor. Para utilizar a função Multimédia, precisa de instalar o Samsung PC Share Manager no PC. Pode transferir o PC Share Manager a partir de http://www.samsung.com.

¦¦ Configuração da rede Pode configurar uma rede sem fios para o telecomando de 3 polegadas. Prima o botão PBC no ponto Como ligar utilizando a opção PBC (WPS) de acesso dentro de 120 Se existir um botão PBC (WPS) no router, siga estes passos: segundos. 1. Ligue o televisor à LAN. Tempo restante: 112 2. No ecrã Serviços, toque em Definições → Definições remotas. Stop 3. Toque em Rede. 4. Toque em PBC(WPS). 5. Se aparecer a mensagem Prima o botão PBC no ponto de acesso dentro de 120 segundos., carregue no botão PBC no dispositivo para estabelecer a ligação. Para obter mais informações, consulte o manual de configuração de rede sem fios do dispositivo que pretende ligar. 6. Se o equipamento estiver correctamente ligado ao televisor, a caixa de mensagem desaparecerá automaticamente após o início da contagem da caixa de mensagem. Se a ligação não for bem-sucedida, tente novamente após 2 minutos.

Estabelecer a ligação à rede Para configurar automaticamente a ligação sem fios, siga estes passos: 1. Siga os passos de 1 a 3 de “Como ligar utilizando a opção PBC (WPS)”. Se não encontrar a rede pretendida na lista, seleccione para voltar a abrir a lista de redes. 2. Seleccione e estabeleça a ligação à rede utilizando o método de encriptação (PIN, chave de segurança, ad-hoc, etc.) definido para a rede. 3. Concluída a ligação à rede, seleccione Testar para efectuar um teste de rede. Se utilizar o IP automático, o ponto de acesso configura automaticamente as definições de Endereço IP, Máscara de Sub-rede, Gateway e Servidor DNS. Se utilizar um IP manual, pode seleccionar Editar e introduzir directamente as definições de Endereço IP, Máscara de Sub-rede, Gateway e Servidor DNS.

Rede Selecc. uma rede. Confi guração automática Não seguro Seguro Não seguro Seguro

✎✎Para obter instruções de utilização completas do Touch Control, consulte o respectivo manual do utilizador. Português

Introdução ¦¦ Especificações de funcionamento da visualização dupla

O O PC O O HDMI O O X △

X X X X X X PC X X X X X X X △ HDMI X X X X X X : <Pré-visualização> e <Visualização dupla> estão activadas. Tenha em atenção que apenas os canais Gratuito estão disponíveis para <Pré-visualização>. : <Pré-visualização> activada. Apenas os canais Gratuito estão disponíveis. : <Pré-visualização> activada. Os canais gratuitos / Codificado estão disponíveis. : <Visualização dupla> activada. : Desactivado.

✎✎Saída Scart: desactivada quando é emitido um sinal do Touch Control. ✎✎O ecrã do Touch Control irá fixar durante alguns segundos enquanto a fonte de entrada do televisor muda. ✎✎Se as condições de rede forem más, aparece uma mensagem a dizer “Modo não suportado”. Verifique a ligação de rede e tente novamente.

✎✎<Visualização dupla> ou <Pré-visualização> podem ser restringidas no touch control se uma das seguintes funções ou modos estiverem activados no televisor:

xx PVR, Media Play, Internet@TV, AllShare, ou modo PC.

Ligação a uma antena Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática.

✎✎Predefinição: ligação à corrente eléctrica e à antena.

2010-05-24 오전 11:54:28

Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas. Carregue no botão POWERP. A função Plug & Play só está disponível se a fonte de Introduzir estiver definida para TV.

✎✎Para regressar ao passo anterior, carregue no botão vermelho.

Ligar o televisor e o Touch Control.

yy Ligue o Touch Control e toque em OK, no telecomando.

Plug & Play (Configuração inicial)

✎✎O estabelecimento de uma ligação sem fios entre o televisor e o Touch Control utilizando o adaptador de LAN sem fios da Samsung pode demorar cerca de 1 minuto.

Ligar o adaptador de LAN sem fios da Samsung

yy Ligue o adaptador de LAN sem fios da Samsung ao televisor. Pode ligar o adaptador de LAN sem fios da Samsung utilizando um dos métodos apresentados na página 35. yy Se a ligação falhar, volte a instalar o adaptador de LAN sem fios da Samsung e tente novamente. Selecção de um Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione o idioma idioma pretendido para o OSD (On Screen Display). Selecção de Demons. Carregue no botão ◄ ou ► e, em seguida, no botão ENTERE. Loja ou Util. Domés. yy Seleccione o modo Util. Domés. O modo Demons. Loja destina-se a locais de venda a retalho. yy Reponha as definições da unidade de Demons. Loja para Util. Domés (padrão): carregue no botão de volume do televisor. Quando aparecer o OSD de volume, carregue sem soltar MENU durante 5 seg. Selecção de um país Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione o país pretendido.

✎✎Depois de seleccionar o país no menu País, alguns modelos permitem avançar para uma opção adicional para definir o número PIN.

✎✎Quando introduz o número PIN, 0-0-0-0 não está disponível. Selecção de uma Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione Antena ou Cabo. antena Selecção de um canal Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione a origem do canal que pretende memorizar. Se definir a origem da antena para Cabo, torna-se possível atribuir valores numéricos (frequências de canal) aos canais. Para mais informações, consulte Canal → Memor. Auto. (p. 18).

✎✎Carregue no botão ENTERE em qualquer altura para interromper o processo de

Definição de Modo Relógio Fuso Horário Apresentação do Guia de Ligação HD. Desfrute do seu televisor.

memorização. Defina Modo Relógio automática ou manualmente. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar o fuso horário do local onde se encontra e, em seguida, carregue no botão ENTERE. (consoante o país) É apresentado o método de ligação que permite obter a melhor qualidade com o ecrã HD. Carregue no botão ENTERE.

Se pretender repor esta funcionalidade... Seleccione Configurar- Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é “0-0-0-0”. Se pretender alterar o número PIN, utilize a função Alterar PIN.

2010-05-24 오전 11:54:29

Ligações Ligação a um dispositivo AV Com um cabo HDMI ou HDMI/DVI (até 1080p) Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB (Set-top

box), caixa de televisão por cabo, receptor de satélite STB R W Vermelho Branco

Leitor de DVD / leitor de Blu-ray

✎✎HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN

xx Para uma melhor qualidade de imagem e som, deve ligar os dispositivos digitais através de um cabo HDMI. xx Os cabos HDMI suportam sinais de áudio e vídeo digitais e não requerem um cabo de áudio. –– Para ligar o televisor a um dispositivo digital que não disponha de uma saída HDMI, utilize um cabo HDMI/ DMI e cabos de áudio.

xx Se um dispositivo externo que utilize uma versão mais antiga do modo HDMI for ligado ao televisor, a

imagem pode não aparecer normalmente (ou não aparecer de todo) ou o som pode não funcionar. Neste caso, informe-se da versão de HDMI do dispositivo externo junto do respectivo fabricante e, se estiver desactualizada, solicite uma actualização.

xx Certifique-se de que utiliza um cabo HDMI com espessura de 14 mm ou menos. xx Certifique-se de que adquire um cabo HDMI certificado. Caso contrário, a imagem pode não aparecer ou pode ocorrer um erro de ligação.

xx Recomenda-se a utilização de um cabo HDMI de velocidade básica ou com Ethernet. Este produto não suporta a função Ethernet através de HDMI.

xx Este produto suporta funções 3D e ARC através de um cabo HDMI. Note que as funções ARC são

suportadas apenas pela porta HDMI IN 2(ARC). –– Se a opção Visualiz. Aut. 3D estiver definida para Ligado, algumas funções, tais como Internet@TV, podem ser desactivadas. Neste caso, defina Visualiz. Aut. 3D ou Modo 3D para Desligado.

xx A função ARC permite o envio de áudio digital através da porta HDMI IN 2(ARC). Só pode ser activada se o televisor estiver ligado a um receptor de áudio que suporte a função ARC.

2010-05-24 오전 11:54:29

Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo, receptor de satélite STB, videogravador

R B G Vermelho Branco Vermelho

Com um cabo de componente (até 1080p) ou de áudio/vídeo (apenas 480i) e um cabo Scart

Y Vermelho Branco Amarelo

Leitor de DVD / leitor de Blu-ray

COMPONENT OUT AUDIO OUT VCR AUDIO OUT PR PB Y R-AUDIO-L R-AUDIO-L R B G R R W Y Y W EXT R W VCR R G B R W VIDEO OUT

✎✎No modo Ext. DTV Out só suporta áudio e vídeo MPEG SD. ✎✎Para obter a melhor qualidade de imagem, é aconselhável uma ligação de componente (em detrimento da ligação A/V).

2010-05-24 오전 11:54:30

Ligações Ligação a um dispositivo de áudio Utilização de uma ligação de cabo óptica (digital) Dispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVD

sistema de áudio digital OPTICAL

✎✎DIGITAL AUDIO OUT (OPTICAL)

xx Se um sistema de áudio digital estiver ligado à tomada DIGITAL AUDIO OUT (OPTICAL), diminua o volume do televisor e do sistema.

xx Se o televisor estiver ligado a um dispositivo externo que suporte 5.1 canais, poderá usufruir de áudio de 5.1 canais.

xx Se o receptor (sistema home theatre) estiver activado, o som é reproduzido a partir da tomada óptica do

televisor. Se o televisor receber um sinal DTV, envia som de 5.1 canais para o receptor do sistema home theatre. Se a fonte for um componente digital, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB (Set-Top Box), e estiver ligada ao televisor através de um cabo HDMI, o receptor do sistema home theatre só reproduz áudio de 2 canais. Se pretender ouvir áudio de 5.1 canais, ligue a tomada de saída de áudio digital do seu leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB directamente a um amplificador ou a um sistema home theatre.

LIGAÇÕES Ranhura COMMON INTERFACE Para poder ver canais pagos, tem de introduzir o “CI ou CI+ CARD”. yy Se não introduzir o “CI ou CI+ CARD”, alguns canais apresentam a mensagem “Sinal Codificadol”. yy As informações de emparelhamento, incluindo um número de telefone, a ID do “CI ou CI+ CARD”, a ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços. yy Assim que concluir a configuração das informações dos canais, a mensagem “Actualização concluída” é apresentada, indicando que a lista de canais já está actualizada.

xx Tem de solicitar um “CI ou CI+ CARD” ao fornecedor de serviços por cabo local. xx Para retirar o “CI ou CI+ CARD”, puxe-o cuidadosamente para fora com as mãos para não o deixar cair e danificá-lo. xx Introduza o “CI ou CI+ CARD” na direcção indicada no mesmo. xx A localização da ranhura COMMON INTERFACE pode variar consoante o modelo. xx Uma vez que o “CI ou CI+ CARD” não é suportado em alguns países e regiões, consulte o seu revendedor autorizado.

xx Se detectar problemas, contacte o fornecedor de serviços. xx Insira o “CI ou CI+ CARD” que suporta as actuais definições da antena. O ecrã vai ficar distorcido ou não vai aparecer imagem nenhuma.

Lista de Fontes Utilize esta opção para seleccionar o televisor ou outras fontes de entrada externa, como leitores de DVD/leitores de Blu-ray/caixa de televisão por cabo/receptor de satélite STB, ligadas ao televisor.

■■ VCR / DVD / STB Cabo / Satélite STB / STB PVR / Receptor AV / Jogos / Câmara de Vídeo / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada.

Alteração da fonte de entrada

✎✎ Se houver um PC com uma resolução de 1920 x

■■ TV / Ext. / PC / AV / Componente / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

1080 a 60Hz ligado à porta HDMI IN 1(DVI) , deve definir a porta para o modo DVI PC, em Editar Nome.

✎✎ Em Lista de Fontes, as entradas ligadas são

✎✎ Se ligar um cabo HDMI/DVI à porta HDMI IN

✎✎ As opções Ext. e PC permanecem sempre

1(DVI), deve definir a porta para o modo DVI PC ou Dispositivos DVI em Editar Nome.

✎✎ Se um cabo HDMI estiver ligado à porta

HDMI IN 1(DVI), o som poderá não funcionar. Neste caso, ligue à porta PC/DVI AUDIO IN.

Funcionalidades básicas Como percorrer os menus

Como utilizar os OSD (On Screen Display)

Antes de utilizar o televisor, siga os passos abaixo para saber como percorrer o menu e seleccionar e ajustar as diferentes funções. Teclado

Contr. TV CONTENT Teclado

MENU Contr. TV O passo de acesso pode variar consoante o menu seleccionado.

1 Botão MENU: Apresenta o menu principal no ecrã. 2 ENTERE / Botão amarelo: Move o cursor e selecciona um item. Confirma a definição. 3 Botão EXIT: Sai do menu no ecrã. 4 Botão RETURN: Volta ao menu anterior.

As opções do menu principal aparecem no ecrã: Imagem, Som, Canal, Configurar, Introduzir, Aplicação, Assistência. Seleccione um ícone com o botão ▲ ou ▼. Carregue em ENTERE para aceder ao submenu. Seleccione o submenu pretendido com o botão ▲ ou ▼. Regule o valor de um item com o botão ◄ ou ►. O ajuste no OSD pode variar consoante o menu seleccionado. Carregue em ENTERE para concluir a configuração. Carregue em EXIT.

2010-05-24 오전 11:54:32

Utilização do botão INFO (Guia actual e seguinte) O ecrã identifica o canal actual e o estado de INFO determinadas definições de áudio-vídeo. O Guia actual e seguinte apresenta as informações diárias sobre os programas televisivos de cada canal consoante a hora de emissão. yy Desloque-se através de ◄, ► para ver as informações sobre um determinado programa enquanto vê o canal actual. yy Desloque-se através de ▲, ▼ para ver as informações sobre outros canais. Se pretender mudar para o canal actualmente seleccionado, carregue no botão ENTERE.

DEF Utilização da função Vista Programada

Informação E Cancelar

Vermelho (Modo Vis.): apresenta a lista de programas que se seguem ou que estão actualmente em reprodução.

Amarelo (+24 horas): apresenta a lista de programas que serão emitidos após 24 horas.

Azul (Modo CH): seleccione o tipo de canais que pretende ver na janela Vis. Canal. (Todas , TV , Rádio , Dados/Outros , O Meu Canal 1~4)

Planeamento de visualizações

Guia As informações do EPG (Electronic GUIDE Programme Guide) são fornecidas pelas estações emissoras. Se utilizar as grelhas de programação fornecidas pelas emissoras, pode especificar antecipadamente os programas que pretende ver, de forma a que o televisor mude automaticamente para o canal do programa seleccionado à hora especificada. As entradas dos programas podem aparecer em branco ou desactualizadas consoante o estado do canal.

4 Informação: apresenta os detalhes do programa seleccionado.

Utilização da função Vis. Canal

5 k (Página): passa para a página seguinte ou anterior. 6 Botão ENTERE –– Se escolher o programa actual, pode ver o programa seleccionado. –– Se escolher o programa seguinte, pode reservar o programa seleccionado a que quer assistir. Para cancelar a programação, carregue novamente no botão ENTERE e seleccione Cancelar Planos.

2:10 Ter 1 Jun DTV Air 800 five Home and Away 18:00 - 18:30

Elimine ou defina os canais favoritos e utilize o guia de programação para emissões digitais. Seleccione um canal no ecrã Canais, Os Meus Canais ou Planeado. c1 2

Rádio Dados/Outros Analógico

Informação k Página E Ver

2010-05-24 오전 11:54:34

* Os Meus Canais: apresenta o grupo do canal. Planeado: apresenta todos os programas actualmente reservados.

✎✎Utilização dos botões coloridos com o Gestor de Canais

xx k (Página): passa para a página seguinte ou anterior.

¦¦ Utilização de canais favoritos

* Os Meus Canais (em Gestor de Canais) Mostra todos os canais favoritos. ■■ Editar Os Meus Canais t: pode definir os canais seleccionados para o grupo de Os Meus Canais pretendido.

✎✎O símbolo “*” é apresentado e o canal é definido

como pertencendo ao grupo Os Meus Canais. 1. Seleccione um canal e carregue no botão TOOLS. 2. Adicione ou elimine um canal dos grupos Os Meus Canais pretendidos (entre 1, 2, 3 e 4).

xx Pode seleccionar um ou mais grupos. 3. Após alterar as definições, pode visualizar a lista de canais de cada grupo em Os Meus Canais.

xx T (Ferramentas) : apresenta o menu da opção Ícones do ecrã de estado do canal Ícones A c * ( \ )

Operações Um canal analógico. Um canal seleccionado. Um canal definido como Favorito. Um programa que está a ser transmitido. Um canal bloqueado. Um programa reservado.

Gestor de Canais. (Os menus de opções podem variar consoante a situação.)

Rádio Dados/Outros Analógico

Editar Os Meus Canais Bloquear

Lista Canais Pode ver todos os canais procurados.

Guide Type (Samsung / Guide Plus+) (consoante o país) Pode seleccionar um tipo diferente de guia.

■■ Samsung: utiliza o guia de programação fornecido pela Samsung. ■■ Guide Plus+: utiliza o guia de programação fornecido pela Rovi International Solutions. Para obter mais informações, visite o site “www.europe.guideplus.com.”

Antena (Antena / Cabo) Antes de o televisor poder começar a memorizar os canais disponíveis, tem de especificar o tipo de fonte do sinal ligado ao televisor (ou seja, um sistema de antena ou cabo).

Procura um canal manualmente e memoriza-o no televisor.

✎✎Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN.

■■ Canal Digital : quando a procura terminar, os canais são actualizados na lista de canais.

✎✎ Se seleccionar Antena → Antena: Canal, Frequência, Largura banda

✎✎ Se seleccionar Antena → Cabo: Frequência, Modulação, Taxa de Símbolos

Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos. ■■ Canal Digital : altera o país para canais digitais. ■■ Canal Analógico : altera o país para canais analógicos.

Memor. Auto. Procura um canal automaticamente e memoriza-o no televisor.

✎✎Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN.

■■ Origem da Antena (Antena / Cabo)t: seleccione a origem da antena que pretende memorizar. ■■ Origem do Canal (Digital e Analógico / Digital / Analógico): Seleccione a origem do canal que pretende memorizar. Se seleccionar Cabo → Digital e Analógico ou Digital: introduza um valor para procurar canais de cabo. Modo de Procura (Completo / Rede / Rápida): procura todos os canais com estações de transmissão activas e guarda-os no televisor. Se seleccionar Rápido, pode configurar Rede , ID de Rede , Frequência , Modulação e Taxa de Símbolos manualmente carregando no botão do telecomando.

Rede (Auto. / Manual): selecciona o modo de definição de ID de Rede entre Auto. ou Manual. ID de Rede: Se Rede estiver definido para Manual, pode configurar ID de Rede utilizado os botões numéricos. Frequência: apresenta a frequência para o canal. (varia consoante o país) Modulação: apresenta os valores de modulação disponíveis. Taxa de Símbolos: apresenta as taxas de símbolos disponíveis.

■■ Canal Analógico (Programa, Sistema Cores, Sistema de Som, Canal, Procurar): se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido.

xx P (modo programa): quando a sintonização terminar, já terão sido atribuídos números de posição (de P0 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo.

xx C (modo de canal de antena) / S (modo de canal de

cabo): estes dois modos permitem-lhe seleccionar um canal introduzindo o número atribuído para cada estação emissora de antena ou canal de cabo.

¦¦ Edição de canais Menu de opções do Gestor de Canais (em Gestor de Canais) 1. Seleccione um canal e carregue no botão TOOLS. 2. Edite o nome ou número do canal utilizando o menu Editar Nome do Canal ou Editar Número Canal. ■■ Editar Nome do Canal (apenas canais analógicos): atribua um nome ao canal. ■■ Editar Número Canal (apenas canais digitais): edite o número carregando nos botões numéricos pretendidos.

¦¦ Outras funcionalidades

Opção de Procura por Cabo (consoante o país) Define opções de procura adicionais, como a frequência e a taxa de símbolos, para procuras de rede por cabo. ■■ Início Frequência / Paragem Frequência: define a frequência de início ou paragem (varia consoante o país). ■■ Taxa de Símbolos: apresenta as taxas de símbolos disponíveis. ■■ Modulação: apresenta os valores de modulação disponíveis.

Transfer. Lista Canais

Menu de opções do Gestor de Canais Defina cada canal utilizando as opções do menu Gestor de Canai menu options (Bloquear / Desbloq., Vis. Temporiz., Grav. Temporiz., Ordenar, Eliminar, Selec. Todos / Anular Selec. Tudo). O menu de opções pode variar consoante o estado do canal. 1. Seleccione um canal e carregue no botão TOOLS. 2. Seleccione uma função e altere as respectivas definições.

Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos. Importa ou exporta o mapa de canais. Deve ligar um dispositivo de armazenamento USB para utilizar esta função.

■■ Bloquear / Desbloq.: bloqueia um canal para que este não possa ser seleccionado nem visto.

xx Esta função só está disponível quando Bloq.

Crianças está definido para Ligado. xx Aparece o ecrã de introdução do PIN. Introduza o PIN de 4 dígitos; a predefinição é “0-0-0-0”. Altere o PIN utilizando a opção Alterar PIN. ■■ Vis. Temporiz.: pode definir a visualização automática de um determinado canal à hora pretendida. Acerte a hora antes de utilizar esta função.

✎✎ Se seleccionar um canal digital, carregue no botão ► para ver o programa digital.

■■ Grav. Temporiz. (apenas canais digitais): Permitelhe gravar um programa que está a ser transmitido actualmente, ou fazer a reserva para gravar um programa que será transmitido. Deve ser ligado ao televisor um dispositivo USB de 4 GB, ou mais, de memória. Um dispositivo de armazenamento USB não pode gravar enquanto não concluir o Teste de Desempenho do Dispositivo. Se utilizar USB HDD, a velocidade é superior a 5400 rpm.

■■ Importar do USB: importar a lista de canais a partir do dispositivo de armazenamento USB. ■■ Exportar para USB: exportar a lista de canais para o dispositivo USB. Esta função está disponível quando o dispositivo de armazenamento USB está ligado.

Planeado (em Gestor de Canais) Pode ver, modificar ou eliminar um programa que esteja reservado. ■■ Alterar Informações: altera um programa que esteja reservado. ■■ Cancelar Planos: Cancela um programa que esteja reservado. ■■ Informação: apresenta um programa que esteja reservado. (Também pode alterar as informações de reserva.) ■■ Selec. Todos / Anular Selec. Tudo: selecciona ou anula a selecção de todos os programas reservados.

(apenas canais analógicos) Se o sinal estiver fraco ou distorcido, efectue a sintonização fina do canal manualmente.

✎✎ Se utilizar um dispositivo USB, USB 2.0 ou tipo SLC, (o tamanho mínimo do dispositivo USB é 2 GB).

✎✎Os canais onde foi efectuada uma sintonização fina são assinalados com um asterisco “*”.

✎✎Para repor a sintonização fina, seleccione Repor.

✎✎ Para gravar, carregue no botão no telecomando.

Carregue duas vezes em � (REC) para definir a duração de gravação.

■■ Ordenar (apenas canais analógicos): esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática. ■■ Eliminar: pode eliminar um canal a ser apresentado nos canais pretendidos. ■■ Selec. Todos / Anular Selec. Tudo: selecciona todos os canais ou anula a selecção de todos os canais escolhidos no Gestor de Canais.

03 Funcionalidades básicas

¦¦ Alteração do Modo Imagem predefinido

Modo t Seleccione o seu tipo de imagem preferido. ■■ Dinâmico: ideal para divisões iluminadas. ■■ Padrão: ideal para um ambiente normal. ■■ Natural: ideal para reduzir a fadiga ocular.

✎✎ Natural não está disponível no modo PC.

■■ Filme: ideal para ver filmes numa divisão escura.

2010-05-24 오전 11:54:36

Funcionalidades básicas ¦¦ Ajuste das definições da imagem

¦¦ Alterar as Opções de Imagem

Retroil. / Contraste / Brilho / Nitidez / Cor / Matiz (Vd/Vm)

Definições Avançadas

O seu televisor tem várias opções de definição para controlar a qualidade da imagem.

xx Nos modos analógicos TV, Ext., AV do sistema PAL, a função Matiz (Vd/Vm) não está disponível.

(disponível no modo Padrão/ Filme) Pode ajustar as definições detalhadas do ecrã, incluindo a cor e o contraste.

✎✎No modo PC, só pode efectuar alterações às opções Contraste Dinâmico, Gama, Equilíb. Branco e Motion Plus do LED.

xx No modo PC, só pode efectuar alterações a Retroil., Contraste e Brilho.

xx Pode ajustar e guardar as definições de cada dispositivo externo ligado ao televisor.

¦¦ Soluções económicas

Solução Eco ■■ Poupança Energ. (Desligado/ Baixo / Médio / Alto / Imagem Desl. / Auto.) t: esta função regula o brilho do televisor para reduzir o consumo de energia. Se seleccionar Imagem Desl., o ecrã é desligado mas o som continua a ser emitido. Para ligar o ecrã, carregue em qualquer um dos botões à excepção do botão de controlo do volume. ■■ Sensor Eco (Desligado / Ligado): para aumentar a poupança de energia, as definições da imagem adaptam-se automaticamente à luz da divisão.

Definições Avançadas Tonalidade de Preto

U Mover E Enter R Regressar

■■ Tonalidade de Preto (Desligado / Escuro / Mais escuro / Muito escuro): seleccione o nível de preto para ajustar a intensidade. ■■ Contraste Dinâmico (Desligado / Baixo / Médio / Alto): ajusta o contraste do ecrã. ■■ Detalhe da Sombra (-2~+2): aumenta o brilho das imagens escuras.

✎✎ Se ajustar a Retroil., o Sensor Eco é definido

■■ Gama: ajusta a intensidade das cores primárias.

Retroilum Mín: se Sensor Eco estiver definido para Ligado, pode ajustar manualmente o brilho mínimo do ecrã. Se Sensor Eco estiver definido para Ligado, o brilho do ecrã pode sofrer alterações (ficar ligeiramente mais escuro ou mais claro) consoante a intensidade da luz circundante.

■■ Padrão Avançado (Desligado / Padrão 1 / Padrão 2): Ao executar a função Padrão Avançado, pode calibrar a imagem sem um gerador ou filtro. Se o menu OSD desaparecer ou se abrir um menu diferente de Imagem, a calibração é guardada e a janela Padrão Avançado desaparece. Durante a execução da função Padrão Avançado, não é emitido som. Activado apenas nos modelos DTV, Componente / HDMI.

■■ Nenhum Sinal Esp. (Desligado / 15 min / 30 min / 60 min): Para evitar um consumo desnecessário de energia, defina durante quanto tempo pretende que o televisor permaneça ligado, caso não esteja a receber sinal.

✎✎ Desactivado quando o PC se encontra no modo de poupança de energia.

■■ Só Modo RGB (Desligado/ Vermelho / Verde / Azul): Pode ajustar as opções Cor ou Matiz (Vd/Vm) de Vermelho, Verde ou Azul da imagem a partir de um dispositivo externo (leitor de DVD, sistema home theatre, etc.). ■■ Espaço de Cores (Auto. / Nativo / Personalizar): ajusta a gama de cores disponível para criar a imagem. Para ajustar Cor, Vermelho, Verde, Azul e Repor, defina Espaço de Cores para Personalizar.

[UC9000]BN68-02820A-XC.indb 20

2010-05-24 오전 11:54:37

Vrm-Offset / Verde-Offset / Azul-Offset: ajusta a intensidade de cada uma das cores (vermelho, verde, azul). Vrm-Gain / Verde-Gain / Azul-Gain: ajusta o brilho de cada uma das cores (vermelho, verde, azul). Repor: repõe as predefinições de Equilíb. Branco. ■■ Equil. Branco 10p (Desligado / Ligado): Controla o equilíbrio do branco em intervalos de 10 pontos, ajustando o brilho do vermelho, verde e azul.

✎✎ Disponível quando o modo de imagem está

definido para Filme e quando a entrada externa está definida para todas as entradas.

✎✎ Alguns dispositivos externos podem não suportar esta função.

Interval: selecciona o intervalo a ajustar. Vermelho: ajusta o nível de vermelho. Verde: ajusta o nível de verde. Azul: ajusta o nível de azul. Repor: repõe as predefinições de Equil. Branco 10p. ■■ Tom de Pele: realça o “tom de pele” rosado. ■■ Melhor. Extremid. (Desligado / Ligado): realça os contornos dos objectos. ■■ xvYCC (Desligado / Ligado): se activar o modo xvYCC, aumenta o detalhe e o espaço de cores quando vir filmes a partir de um dispositivo externo (por exemplo, leitor de DVD) ligado às tomadas HDMI ou Component IN.

✎✎ Disponível quando o modo de imagem está

definido para Filme e quando a entrada externa está definida para HDMI ou Component.

✎✎ Alguns dispositivos externos podem não suportar esta função.

■■ Motion Plus do LED (Desligado / Ligado): elimina o arrastamento em cenas rápidas com muito movimento para obter uma imagem nítida.

■■ Tonalidade (Cores frias / Normal / C. quentes1 / C. quentes2)

✎✎ C. quentes1 ou C. quentes2 é desactivado se o modo de imagem for Dinâmico.

✎✎ Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor.

■■ Tamanho: a sua caixa de televisão por cabo/receptor de satélite pode ter os seus próprios tamanhos de ecrã. No entanto, recomendamos a utilização do modo 16:9 P.SIZE na maioria das vezes. Panorâm. Autom.: ajusta automaticamente o tamanho da imagem para o formato 16:9. 16:9 : Ajusta o tamanho da imagem para 16:9 no caso de DVD ou de uma emissão em formato panorâmico. Zoom amplo: amplia o tamanho da imagem para mais de 4:3. Ajusta a opção Posição utilizando os botões ▲, ▼.

03 Funcionalidades básicas

■■ Equilíb. Branco: ajusta a temperatura da cor de forma a obter uma imagem mais natural.

Zoom: amplia as imagens de formato 16:9 na vertical para se ajustarem ao tamanho do ecrã. ajusta as opções Posição ou Tamanho utilizando o botão ▲, ▼.

4:3 : a predefinição para um filme ou para uma emissão normal. Não veja televisão no formato 4:3 durante muito tempo. Vestígios dos contornos visíveis à esquerda, direita e centro do ecrã podem provocar a retenção da imagem, situação que não é coberta pela garantia.

Ajustar ao Ecrã: apresenta a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i / 1080p) ou Componente (1080i / 1080p).

xx As opções de tamanho da imagem podem variar consoante a fonte de entrada.

xx As opções disponíveis podem variar consoante o

✎✎No modo PC, só pode efectuar alterações a

Tonalidade, Tamanho e Tempo Protecção Aut.

Opções de Imagem Tonalidade

Filtro Ruído Digital

U Mover E Enter R Regressar

xx No modo PC, só pode ajustar os modos 16:9 e 4:3. xx Pode ajustar e guardar as definições de cada

dispositivo externo ligado a uma entrada do televisor.

xx Após seleccionar Ajustar ao Ecrã no modo HDMI

(1080i / 1080p) ou Componente (1080i / 1080p): ajusta as opções Posição ou Tamanho utilizando o botão ▲, ▼, ◄, ► xx Se utilizar a função Ajustar ao Ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura. ■■ Modo de Ecrã (16:9 / Zoom amplo / Zoom / 4:3): disponível apenas quando o modo de imagem está definido para Panorâm. Autom.. Pode determinar o tamanho de imagem pretendido em 4:3 WSS (Wide Screen Service) ou no tamanho original. Cada país europeu requer um tamanho de imagem diferente.

✎✎ Não disponível no modo PC, Componente ou HDMI. Português

[UC9000]BN68-02820A-XC.indb 21

Funcionalidades básicas ■■ Filtro Ruído Digital (Desligado / Baixo / Médio / Alto / Auto. / Visualização Autom.): Se o sinal de transmissão for fraco, podem aparecer alguns efeitos fantasma e interferências. Seleccione uma das opções até obter a melhor qualidade de imagem. Visualização Autom.: quando mudar para canais analógicos, apresenta a intensidade do sinal actual e define o filtro de ruído do ecrã. Disponível apenas para canais analógicos. ■■ Filtro Ruído MPEG (Desligado / Baixo / Médio / Alto / Auto.): reduz o ruído MPEG para proporcionar uma melhor qualidade de imagem. ■■ Nv.pr.HDMI (Normal / Baixo): selecciona o nível de preto do ecrã para ajustar a intensidade.

¦¦ Ver televisão com a função 3D INFORMAÇÕES DE SAÚDE E SEGURANÇA IMPORTANTES PARA IMAGENS EM 3D. Leia e compreenda as seguintes informações de segurança antes de utilizar a função 3D do televisor. [ AVISO

xx Alguns telespectadores podem sentir desconforto

enquanto vêm conteúdos em 3D como tonturas, náuseas ou dores de cabeça. Se tiver algum destes sintomas, pare de ver os conteúdos em 3D no televisor, retire os óculos activos 3D e descanse.

xx Visualizar imagens em 3D durante um longo período

✎✎ Disponível apenas no modo HDMI (sinais RGB).

de tempo pode causar fadiga ocular. Se sentir fadiga ocular, pare de ver os conteúdos em 3D no televisor, retire os óculos activos 3D e descanse.

■■ Modo Filme (Desligado / Auto.1 / Auto.2): define o televisor para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem de forma a obter uma qualidade ideal.

xx Um adulto responsável deverá controlar

frequentemente as crianças que utilizam a função 3D. Se existirem queixas de olhos cansados, dores de cabeça, tonturas ou náuseas, as crianças devem parar de ver os conteúdos em 3D no televisor e descansar.

✎✎ Disponível nos modos AV, Componente (480i /

1080i) e HDMI (480i / 1080i). ■■ Motion Plus (Desligado / Limpar / Padrão / Suave / Personalizar / Demonstração): elimina o arrastamento em cenas rápidas com muito movimento para obter uma imagem mais nítida.

xx Não utilize os óculos activos 3D para outras

finalidades (como óculos normais, óculos de sol, óculos de protecção, etc.)

✎✎ Se ocorrerem interferências no ecrã, configure a

xx Não utilize a função 3D ou os óculos activos 3D

opção Motion Plus para Desligado. Se a opção Motion Plus estiver definida para Personalizar, pode configurar Red. Desfocagem, Redução vibração ou Repor manualmente.

enquanto anda ou se move de um lado para o outro. Se utilizar a função 3D ou os óculos activos 3D enquanto se move de um lado para o outro pode sofrer lesões por ir contra objectos, tropeçar e/ou cair.

✎✎ Se a opção Motion Plus for definida para

Demonstração, pode comparar a diferença entre activar e desactivar os modos.

Red. Desfocagem: ajusta o nível de redução da desfocagem das fontes de vídeo. Redução vibração: ajusta o nível de redução da trepidação das fontes de vídeo quando reproduz filmes. Repor: repõe as definições personalizadas. ■■ Tempo Protecção Aut. (2 horas / 4 horas / 8 horas / 10 horas / Desligado): se o ecrã permanecer inactivo com uma imagem fixa durante um determinado período de tempo definido pelo utilizador, a protecção de ecrã é activada para evitar a formação de imagens fantasma no ecrã

3D Esta nova funcionalidade extraordinária permite ver conteúdos 3D. Para poder tirar o máximo partido desta funcionalidade, tem de adquirir um par de óculos 3D da Samsung (SSG-2100AB, SSG2200AR, SSG-2200KR) para ver os vídeos em 3D. Os óculos 3D da Samsung são vendidos separadamente. Para obter mais informações sobre a compra, contacte o revendedor onde adquiriu o televisor.

✎✎Se existir algum obstáculo entre o emissor e os óculos 3D, pode não obter devidamente o efeito 3D.

2010-05-24 오전 11:54:38

✎✎ Se quiser sentir o efeito 3D na sua plenitude,

coloque primeiro os óculos 3D e, em seguida, seleccione o Modo 3D da lista, conforme abaixo.

✎✎ Quando visualizar imagens em 3D, ligue os óculos activos 3D.

Modo 3D Funcionamento

Desliga a função 3D.

2D → 3D Lado a Lado Superior e Inferior Linha a Linha Risca Vertical Tabuleiro de damas Frequência

Muda uma imagem 2D para 3D. Apresenta duas imagens lado a lado. Apresenta uma imagem por cima de outra. Apresenta as imagens para o olho esquerdo e direito alternadamente em filas. Apresenta as imagens para o olho esquerdo e direito alternadamente em colunas. Apresenta as imagens para o olho esquerdo e direito alternadamente em pixels. Apresenta as imagens para o olho esquerdo e direito alternadamente em fotogramas.

✎✎ As opções “Lado a Lado” e “Superior e Inferior”

estão disponíveis quando a resolução é 720p, 1080i e 1080p nos modos DTV, HDMI e USB ou quando está definida para a ligação ao PC através de um cabo HDMI/DVI.

✎✎ As opções “Risca Vertical”, “Linha a Linha” e

“Tabuleiro de damas” estão disponíveis quando a fonte está definida para a ligação ao PC através de um cabo HDMI/DVI.

✎✎ A opção “Frequência” apresenta a frequência

(só 60 Hz) quando a fonte está definida para PC.

■■ 3D → 2D (Desligado / Ligado): apresenta apenas a imagem para o olho esquerdo.

✎✎ Esta função é desactivada quando o Modo 3D é definido para “2D → 3D” ou Desligado.

■■ Ponto Vis. 3D: o ajuste geral da perspectiva 3D.

■■ Correcção Imagem: ajusta as imagens para o olho esquerdo e direito. ■■ Visualiz. Aut. 3D (Desligado / Ligado): se Visualiz. Aut. 3D estiver definido para Ligado, um sinal HDMI de formato “Lado a Lado” com uma das resoluções abaixo, é automaticamente mudado para 3D. Neste caso, devem ser enviadas informações em 3D correctas pelo formato HDMI 3D padrão. Se ocorrer uma falha no 3D devido a um erro de informações 3D, defina Visualiz. Aut. 3D para Desligado e seleccione manualmente um Modo 3D utilizando o botão 3D ou o menu correspondente. Resoluções suportadas (só 16:9)

Resolução 1280 x 720p 1920 x 1080i 1920 x 1080p

Frequência (Hz) 50 / 60 Hz 50 / 60 Hz 24 / 30 / 50 / 60 Hz

■■ Otimizar 3D: Ajuste geral do efeito 3D. Resolução suportada para o modo HDMI PC A resolução de entrada para o modo HDMI PC está optimizada para 1920 x 1080. Uma resolução de entrada diferente de 1920 x 1080 pode não ser visualizada correctamente num ecrã 3D ou no modo de ecrã inteiro. Como ver a imagem 3D

3D Para ver em 3D, utilize óculos 3D e carregue no botão de alimentação dos óculos. A visualização de filmes 3D durante longos períodos poderá fazer cansar a vista e/ou provocar tonturas. OK

cancelar U Mover E Enter e Sair

3D 3D Utilizando Utilizando as as teclas teclas LEFT LEFT // RIGHT RIGHT do do telecomando, telecomando, seleccione seleccione oo ícone ícone adequado adequado para para aa imagem imagem no no ecrã. ecrã.

✎✎ Esta função é desactivada quando o Modo 3D é definido para “2D → 3D” ou Desligado.

■■ Intensidade: ajusta o foco / intensidade no modo “2D → 3D”.

✎✎ Esta função só é activada quando o Modo 3D é

U U Mover Mover E E Enter Enter e e Sair Sair

Funcionalidades básicas 1. Carregue no botão CONTENT e, em seguida, aparece o menu Visual. Conteúdos. 2. Carregue no botão ◄ ou ► e seleccione 3D. Para ver em 3D, utilize os óculos activos 3D e carregue no botão de alimentação dos óculos. 3. Seleccione OK e, em seguida, carregue no botão ENTERE. 4. Utilizando os botões ◄ ou ► do telecomando, seleccione o Modo 3D da imagem que pretende ver. Alguns modos 3D podem não estar disponíveis consoante o formato da fonte da image

Formatos suportados e especificações para HDMI 3D padrão

✎✎Os formatos 3D indicados abaixo são recomendados pela associação HDMI e têm de ser suportados.

Source signal format

O modo é automaticamente mudado para 3D relativamente à entrada de vídeo 3D num dos formatos acima. Para o formato HDMI 3D padrão com 24 Hz, o televisor é optimizado da seguinte forma: –– Modo de visualização Resolução primeiro: se Motion Plus estiver definido para Desligado, Limpar ou Padrão, pode ver o vídeo a uma resolução elevada optimizada para a resolução da origem do vídeo. –– Modo de visualização Redução vibração: se Motion Plus estiver definido para Suave ou Personalizar, pode ver uma imagem suave sem vibração. Antes de utilizar a função 3D...

xx Se visualizar imagens em 3D num ambiente mal

iluminado (luz estroboscópica, etc.), iluminado por uma lâmpada fluorescente (50 Hz a 60 Hz) ou por uma lâmpada com 3 comprimentos de onda, uma parte do ecrã pode começar a tremeluzir. Se tal acontecer, baixe a luz ou apague-a. xx O modo 3D é automaticamente desactivado nos casos seguintes: quando mudar de canal ou de fonte de entrada, ou quando aceder ao Media Play ou ao Internet@TV. xx Algumas funções de imagem são desactivadas no modo 3D. xx O Touch Control não suporta imagens em 3D. xx As transmissões de dados (MHEG/ MGP) não são suportadas no modo 3D.

xx 3D Active Glasses from other manufacturers may not be supported.

xx Quando ligar o televisor pela primeira vez, pode

demorar algum tempo até que a visualização em 3D seja optimizada. xx Os óculos activos 3D podem não funcionar adequadamente se houver algum produto 3D ou dispositivos electrónicos ligados perto dos óculos ou do televisor. Se houver algum problema, mantenha os outros dispositivos electrónicos o mais longe possível dos óculos 3D. xx Durante a visualização de imagens emitidas por uma fonte 3D de 50 Hz com o respectivo Modo Jogo definido para Ligado, os telespectadores visualmente sensíveis podem notar o ecrã a tremeluzir quando aparecem imagens claras. xx Só pode ver Fotografias de Media Play no modo “2D → 3D”. xx Se se deitar de lado enquanto estiver a ver televisão com os óculos activos 3D, a imagem pode parecer mais escura ou não estar visível. xx Quando assistir a imagens em 3D, certifique-se de que se encontra dentro do ângulo de visualização e a uma distância ideal. –– Se não o fizer, poderá não tirar todo o partido dos efeitos em 3D.

xx A distância de visualização aconselhada é três vezes a altura do ecrã, ou superior. Recomendamos que o espectador esteja sentado de modo a que os olhos estejam ao mesmo nível do ecrã.

Reposição da Imagem (OK / Cancelar) Repõe as predefinições do modo de imagem actual.

¦¦ Configurar o televisor com o PC Defina a fonte de entrada para PC.

Ajuste auto. t Ajusta os valores/posições da frequência e efectua automaticamente a sintonização fina das definições.

✎✎Não disponível quando efectua uma ligação através de um cabo HDMI/DVI.

[UC9000]BN68-02820A-XC.indb 24

2010-05-24 오전 11:54:40

¦¦ Ajuste das definições de som

■■ Grosso / Fino: remove ou reduz o ruído da imagem. Se não conseguir remover o ruído efectuando apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a efectuar a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã. ■■ Posição: ajusta a posição do ecrã do PC com o botão de direcção (▲ / ▼ / ◄ / ►). ■■ Repor Imagem: repõe as predefinições da imagem. Utilização do televisor como monitor de computador (PC) Configuração do software do PC (com base no Windows XP) Consoante a versão do Windows e a placa de vídeo, os ecrãs apresentados no seu PC podem variar, embora sejam quase sempre aplicadas as mesmas informações básicas de configuração. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor da Samsung.) 1. Clique em “Painel de controlo” no menu Iniciar do Windows. 2. Clique em “Aspecto e temas” na janela “Painel de controlo” e aparece uma caixa de diálogo de visualização. 3. Clique em “Visualização” e aparece uma caixa de diálogo de visualização.

Equalizador ajusta o modo de som (apenas modo de som padrão). ■■ Balanço E/D: ajusta o balanço entre os altifalantes esquerdo e direito. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste da largura da banda): ajusta o nível de frequências de larguras de banda específicas.

03 Funcionalidades básicas

■■ Repor: repõe as predefinições do equalizador.

¦¦ Sistemas de som, etc.

SRS TruSurround HD (Desligado / Ligado) t (apenas modo de som padrão) Esta função proporciona uma experiência de som surrond virtual de 5.1 canais através de dois altifalantes ou auscultadores que utilizem a tecnologia HRTF (Head Related Transfer Function).

4. Aceda ao separador “Definições” da caixa de diálogo de visualização. yy A definição correcta do tamanho (resolução) [Ideal: 1920 X 1080 pixels] yy Se existir uma opção de frequência vertical na caixa de diálogo das definições de visualização, o valor correcto é “60” ou “60 Hz”. Se não for o caso, basta clicar em “OK” e sair da caixa de diálogo.

SRS TruDialog (Desligado / Ligado) (apenas modo de som padrão) Esta função permite aumentar a intensidade da voz em detrimento da música de fundo ou de efeitos sonoros, de forma a ouvir o diálogo com maior nitidez.

¦¦ Alteração do modo de som predefinido

SRS TheaterSound t ■■ Padrão: selecciona o modo de som normal. ■■ Música: realça a música em detrimento das vozes. ■■ Filme: proporciona a melhor qualidade de som para filmes. ■■ Voz Nítida: realça a voz em detrimento de outros sons. ■■ Amplificar: aumenta a intensidade dos sons de alta frequência para permitir uma melhor experiência de áudio para indivíduos com deficiências auditivas.

(apenas canais digitais)

✎✎O idioma disponível pode variar consoante a emissão. Formato de Áudio (apenas canais digitais) Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante da TV.

✎✎A opção Formato de Áudio pode variar consoante

a emissão. O som digital Dolby de 5.1 canais só está disponível se ligar um altifalante externo através de um cabo óptico.

Descrição de Áudio (não disponível em todos os locais) (apenas canais digitais) Esta função gere o fluxo de áudio para a AD (Audio Description), que é enviado pela emissora juntamente com o áudio principal.

■■ Descrição de Áudio (Desligado / Ligado): activa e desactiva a função de descrição de áudio. ■■ Volume: regula o volume da descrição de áudio.

Volume Auto. (Desligado / Normal / Nocturno) Para equalizar o nível de volume em cada canal, defina esta função para Normal. ■■ Nocturno: este modo proporciona uma melhor experiência de áudio em comparação com o modo Normal, sendo o ruído quase imperceptível. É útil à noite.

■■ Nível de Áudio DTV (MPEG / HE-AAC): esta função permite reduzir a disparidade de um sinal de voz (que é um dos sinais recebidos durante uma emissão de televisão digital) para o nível pretendido.

✎✎ Consoante o tipo de sinal de transmissão, as

opções MPEG / HE-AAC podem ser ajustadas entre -10 dB e 0 dB.

✎✎ Para aumentar ou diminuir o volume, ajuste entre 0 e -10, respectivamente.

■■ Saída de SPDIF: SPDIF (Sony Philips Digital InterFace) é utilizado para proporcionar som digital, reduzindo a interferência transmitida para os altifalantes e vários dispositivos digitais, como um leitor de DVD. Formato de Áudio: durante a recepção de uma emissão de televisão digital, pode seleccionar o formato de saída de áudio digital (SPDIF) de entre as opções PCM ou Dolby Digital. Atraso de Áudio: contraste áudio-vídeo correcto quando pretender ver televisão ou vídeo e ouvir áudio digital utilizando um dispositivo externo, como um receptor AV (0 a 250 ms). ■■ Comp Dolby Digital (Line / RF): esta função minimiza a disparidade entre um sinal digital Dolby e um sinal de voz (ou seja, áudio MPEG, HE-AAC, som ATV).

✎✎ Seleccione Line para obter som dinâmico, e RF para reduzir a diferença entre os sons altos e suaves à noite.

Line: defina o nível de saída para sinais superiores ou inferiores a -31 dB (referência) para -20 dB ou -31 dB. RF: defina o nível de saída para sinais superiores ou inferiores a -20 dB (referência) para -10 dB ou -20 dB.

Reposição de Som (OK / Cancelar) Repõe todas as predefinições de som.

Seleccionar Altifalante (Altifalante Exter. / Altifalante da TV) Pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, defina o televisor para Altifalante Exter.

✎✎Se Seleccionar Altifalante estiver definido para

Altifalante Exter., os botões MUTE e do volume não funcionam e as definições de som são limitadas. Verifique se a opção Seleccionar Altifalante está definida para Altifalante Exter.

xx Altifalante da TV: Desligado, Altifalante Exter.: Ligado

✎✎Verifique se a opção Seleccionar Altifalante está definida para Altifalante da TV.

xx Altifalante da TV: Ligado, Altifalante Exter.: Ligado

✎✎Se não houver sinal de vídeo, o som de ambos os altifalantes é cortado.

2010-05-24 오전 11:54:41

¦¦ Utilização do Temporizador

Se definir esta função para f-g Dual, o modo de som actual é apresentado no ecrã.

■■ Temporizador t : desliga automaticamente o televisor após um período de tempo predefinido. (30, 60, 90, 120, 150 e 180 minutos.)

✎✎ Para cancelar Temporizador, seleccione Desligado.

¦¦ Definição do temporizador Tipo de áudio Mono Estéreo Dual Mono Estéreo

Mono Estéreo ↔ Mono Dual f ↔ Dual g Mono Mono ↔ Estéreo Mono ↔ Dual f  Dual g 

Mudança automática Dual f Mudança automática Dual f

Se o sinal de estéreo for fraco e ocorrer uma mudança automática, mude para o modo mono.

✎✎Activado apenas com sinais de som estéreo. ✎✎Disponível apenas se a fonte de Introduzir estiver

■■ Temporizador 1 / Temporizador 2 / Temporizador 3: pode configurar três definições diferentes para ligar / desligar através do temporizador. Deve acertar o relógio primeiro.

Tempo ■■ Relógio: acertar o relógio permite utilizar várias funcionalidades do temporizador do televisor.

OO A hora actual é apresentada sempre que carregar no botão INFO.

✎✎ Se desligar o cabo de alimentação, tem de acertar novamente o relógio.

Modo Relógio (Auto. / Manual) Consoante a estação de transmissão e o sinal, a hora actual pode não estar correcta. Neste caso, acerte a hora manualmente.

✎✎ A antena deve estar ligada para que a hora seja acertada automaticamente.

Definição do Relógio: Defina Dia, Mês, Ano, Hora e Minuto manualmente. Disponível apenas se Modo Relógio estiver definido para Manual.

Fuso Horário (consoante o país): seleccione o fuso horário do local onde se encontra. Pode utilizar esta função, se País estiver definido para Outros.

✎✎ Esta função só está disponível quando

Modo Relógio está definido para Auto.

4_BN68-02820A-Por.indd 27

03 Funcionalidades básicas

¦¦ Selecção do modo de som t

Ligar à hora definida / Desligar à hora definida: define a hora, os minutos e activa / desactiva. (Para activar o temporizador com a definição escolhida, defina Activar.) Volume: selecciona o nível de volume pretendido. Fonte: selecciona o conteúdo de TV ou USB que pretende reproduzir quando o televisor se ligar automaticamente. (Só pode seleccionar USB se houver um dispositivo USB ligado ao televisor) Antena (se Fonte estiver definido para TV): seleccione ATV ou DTV. Canal (se Fonte estiver definido para TV): seleccione o canal pretendido. Conteúdos (se Fonte estiver definido para USB): seleccione uma pasta do dispositivo USB que contenha os ficheiros de música ou de fotografia que pretende reproduzir quando o televisor se ligar automaticamente. NOTA

xx Se não houver ficheiros de música no dispositivo USB ou se a pasta que contém ficheiros de música não tiver sido seleccionada, a função de temporizador não funciona correctamente.

xx Se só houver um ficheiro de fotografia no

dispositivo USB, a apresentação de diapositivos não é reproduzida.

xx Se o nome da pasta for demasiado comprido, não pode seleccionar a pasta.

xx É atribuída uma pasta a cada dispositivo USB que

utilizar. Se utilizar mais do que um dispositivo USB do mesmo tipo, certifique-se de que as pastas atribuídas a cada dispositivo USB têm nomes diferentes. Português

2010-05-25 오후 5:13:11

Funcionalidades básicas Repetir: seleccione Uma vez, Tod dias, Seg~Sex, Seg~Sáb, Sáb~Dom ou Manual conforme preferir. Se seleccionar Manual, pode definir o dia em que pretende activar o temporizador. A marca c indica que o dia se encontra seleccionado.

✎✎ ✎✎Desligar automático (disponível apenas se o televisor

for ligado através do temporizador): o televisor desligase automaticamente após 3 horas de inactividade, de forma a evitar o seu sobreaquecimento.

¦¦ Bloquear programas

✎✎O ecrã de introdução do PIN aparece antes do ecrã de configuração.

✎✎Introduza o PIN de 4 dígitos; a predefinição é “0-0-00”. Altere o PIN utilizando a opção Alterar PIN.

■■ Bloq. Crianças (Desligado / Ligado): bloqueia canais no Gestor de Canais, de forma a impedir que utilizadores não autorizados (como as crianças) vejam programas inadequados.

✎✎ Disponível apenas se a fonte de Introduzir estiver definida para TV.

■■ Bloqueio para Crianças (consoante o país): impede que utilizadores não autorizados (como as crianças) vejam programas inadequados, através de um código PIN de 4 dígitos definido pelo utilizador. Se o canal seleccionado estiver bloqueado, é apresentado o símbolo “\”. Perm. Tudo: desbloqueia todas as classificações do televisor (não suportado na França). Quando o Bloqueio para Crianças estiver definido para 18, o ecrã de introdução do PIN aparece antes de mudar de canal (apenas para França).

✎✎ Pode bloquear programas de televisão definindo

classificações no Bloqueio para Crianças, como por exemplo, I (crianças), T (todas as idades), SC (não classificado) e X (classificação X). Quando o Bloqueio para Crianças estiver definido para X, o ecrã de introdução do PIN aparece antes de mudar de canal (apenas para Espanha).

■■ Alterar PIN: altera o seu número de ID pessoal necessário para configurar o televisor.

✎✎ Caso se esqueça do código PIN, carregue nos

botões do telecomando pela seguinte sequência, repondo o PIN para “0-0-0-0”: POWER (Desligado) → MUTE → 8 → 2 → 4 → POWER (Ligado).

¦¦ Outras funcionalidades

Idioma ■■ Idioma do Menu: define o idioma do menu. ■■ Idioma do Teletexto: defina o idioma pretendido para o teletexto.

✎✎ O Inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

■■ Preferência (Idioma de Áudio Principal / Idioma de Áudio Secundário / Idioma de Legendas Principal / Idioma Legendas Secund. / Idioma de Teletexto Principal / Idioma Teletexto Secund.): seleccione um idioma, que se torna o idioma predefinido quando um canal é seleccionado.

Legenda Utilize este menu para definir o modo Legenda. ■■ Legenda (Desligado / Ligado): activa ou desactiva as legendas.

✎✎ Se o programa que está a ver

não suportar a função Defic. Auditiva, a opção Normal é automaticamente activada, mesmo que o modo Defic. Auditiva esteja seleccionado.

✎✎ O Inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

Texto Digital (Desactivar / Activar) (só R.U.) Se o programa for transmitido com texto digital, esta função é activada.

Rede (Tipo de Rede / Configurar Rede / Teste de Rede / SWL(Samsung Wireless Link) / Ligação SWL) Para obter mais informações sobre como configurar opções, consulte as instruções da secção “Ligação de rede” (p. 32).

■■ Modo Jogo (Desligado / Ligado): quando ligar uma consola de jogos, como a PlayStation™ ou a Xbox™, pode tirar partido de uma experiência de jogo mais realista seleccionando o modo de jogo.

■■ Menu CI: permite ao utilizador seleccionar a partir do menu fornecido pelo CAM. Seleccione o Menu CI com base no menu do PC Card.

xx Precauções e limitações para o modo de jogo –– Para desligar a consola de jogos e ligar outro dispositivo externo, defina Modo Jogo para Desligado no menu de configuração. –– Se visualizar o menu TV no Modo Jogo, o ecrã treme ligeiramente.

xx O Modo Jogo está disponível quando a fonte de entrada está definida para TV ou PC.

xx Após ligar a consola de jogos, defina Modo Jogo

para Ligado. No entanto, pode ocorrer uma redução da qualidade da imagem.

xx Se Modo Jogo estiver definido para Ligado: –– O modo Imagem é definido para Padrão e o modo Som é definido para Filme. –– Equalizador não está disponível. ■■ BD Wise (Desligado / Ligado): proporciona a qualidade de imagem ideal para produtos DVD, Blu-ray e sistemas home theatre da Samsung que suportem a opção BD Wise. Se a opção BD Wise estiver definida para Ligado, o modo de imagem muda automaticamente para a resolução ideal.

✎✎ Disponível quando liga produtos da Samsung que

suportem a opção BD Wise através de um cabo HDMI.

■■ Transparên. Menu (Brilhante / Escuro): define a transparência do menu. ■■ Chave de slide (Desligado / Ligado ): Pode optar por utilizar ou não o teclado de LED, que se encontra ao centro, por baixo do suporte. ■■ Melodia (Desligado / Baixo / Médio / Alto): define uma melodia que é reproduzida quando o televisor se liga ou desliga.

✎✎ Melodia está desactivada quando FastStart está Ligado.

■■ FastStart (Desligado / Ligado): Quando ligar o televisor, o ecrã acende-se mais rapidamente com esta função.

■■ Informação da Aplicação: apresenta as informações no CAM introduzido na ranhura CI e no “CI ou CI+ CARD” introduzido no CAM. Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado. 1. Adquira um módulo CI CAM no revendedor mais próximo ou por telefone.

03 Funcionalidades básicas

2. Introduza o “CI ou CI+ CARD” no CAM com firmeza, na direcção indicada pela seta. 3. Introduza o CAM com o “CI ou CI+ CARD” na ranhura da interface comum, na direcção indicada pela seta, de forma a que este fique paralelo à ranhura. 4. Verifique se consegue ver uma imagem num canal de sinal codificado.

Controlo Remoto Sem Fios Active ou desactive os controlos remotos sem fios ou autorize a utilização dos mesmos.

✎✎A operação de auto-diagnóstico pode demorar alguns

segundos; faz parte do funcionamento normal do televisor. ■■ Teste de Imagem (Sim / Não): Utilize esta opção para verificar se existem problemas de imagem. ■■ Teste de Som (Sim / Não): utilize o som da melodia incorporada para verificar se há problemas no som.

✎✎ Se os altifalantes do televisor não emitirem som,

antes de realizar um teste de som, verifique se a opção Seleccionar Altifalante está definida para Altifalante da TV no menu Som.

✎✎ A melodia é emitida durante o teste, mesmo que a opção Seleccionar Altifalante esteja definida para Altifalante Exter. ou mesmo que tenha cortado o som, carregando no botão MUTE.

■■ Informações do Sinal: (apenas canais digitais) a qualidade da recepção dos canais HDTV é perfeita ou os canais não estão disponíveis. Ajuste a antena para aumentar a força do sinal. ■■ Resolução de Problemas: se achar que o televisor tem um problema, consulte esta descrição.

✎✎ Se nenhuma destas sugestões de resolução de problemas se aplicarem, contacte o centro de assistência ao cliente da Samsung.

2010-05-24 오전 11:54:43

Funcionalidades básicas Actualização do Software A operação Actualização do Software pode ser realizada através de um sinal de transmissão ou transferindo o firmware mais recente do site “www.samsung.com,” para um dispositivo de memória USB. Versão Actual o software actualmente instalado no televisor.

✎✎O software é apresentado como “Ano/Mês/Dia_ Versão”.

Actualização do Software Versão Actual

2010/01/15_00000 U Mover E Enter R Regressar

Instalação da versão mais recente ■■ Por USB: introduza no Painel lateral do suporte televisor a unidade USB que contém o ficheiro de actualização do firmware, transferido do site “www. samsung.com”. Tenha cuidado para não desligar a corrente nem retirar a unidade USB antes de as actualizações ou estarem concluídas. O televisor desliga-se e volta Unidade USB a ligar automaticamente após terminar a actualização do firmware. Quando o software é actualizado, as predefinições de áudio e de vídeo são repostas. Recomendamos que anote as suas definições para que possa repô-las facilmente depois da actualização.

■■ Por Canal: actualiza o software através do sinal de transmissão.

✎✎ Se seleccionar a função durante o período de

transmissão do software, é iniciada a procura e a transferência automáticas do software.

✎✎ O tempo necessário para transferir o software é determinado pelo estado do sinal.

■■ Actual. no Modo de Espera: é automaticamente efectuada uma actualização manual à hora seleccionada. Dado que o aparelho está ligado internamente, o LED pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída. ■■ Software Alternativo (cópia de segurança): Apresenta a versão do software transferida através da opção Pela Internet. Durante a actualização do software, esta função é activada quando a actualização é interrompida no último passo.

Guia de Ligação HD Consulte estas informações quando ligar dispositivos externos ao televisor.

Contactar a Samsung Leia estas informações se o televisor não funcionar correctamente ou caso queira actualizar o software. Pode encontrar informações relativas aos nossos centros de atendimento e sobre como transferir produtos e software.

■■ Pela Internet: actualiza o software utilizando a Internet.

✎✎ Antes de efectuar esta operação, configure a sua rede. Para obter mais informações sobre como utilizar a função Configurar Rede, consulte as instruções na secção “Ligação de rede”.

✎✎ Se a ligação à Internet não funcionar

correctamente, a ligação pode estar com problemas. Tente transferir novamente. Se o problema persistir, efectue a transferência por USB e faça a actualização.

2010-05-24 오전 11:54:44

Funcionalidades avançadas 04 Funcionalidades avançadas

Ligação a um PC Com um cabo HDMI/DVI / cabo D-sub

PC OUT AUDIO OUT AUDIO OUT DVI OUT Modos de visualização (entrada D-Sub e HDMI/DVI) A resolução ideal é 1920 X 1080 a 60 Hz. Modo

Frequência horizontal (KHz)

Frequência vertical (Hz)

Frequência do relógio em pixels (MHz)

Polaridade de sincronização (H / V)

xx Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI). xx O modo entrelaçado não é suportado. xx O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão. xx São suportados os modos Separado e Composto. SOG (Sync On Green) não é suportado. Português

2010-05-24 오전 11:54:46

Funcionalidades avançadas Ligação de rede Pode configurar o televisor de forma a que este possa aceder à Internet através da sua rede local (LAN) utilizando uma ligação com ou sem fios.

¦¦ Ligação a uma rede com fios Pode ligar o televisor à LAN utilizando o cabo de três formas diferentes: yy Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um modem externo utilizando um cabo Cat 5. Consulte o diagrama abaixo. Porta do modem na parede

Modem externo (ADSL / VDSL / Televisão por cabo)

Cabo LAN Base do painel posterior

yy Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um router IP que esteja ligado a um modem externo. Utilize um cabo Cat 5 para efectuar esta ligação. Consulte o diagrama abaixo. Porta do modem na parede

Modem externo (ADSL / VDSL / Televisão por cabo)

Router IP (com servidor DHCP)

Base do painel posterior

Cabo LAN Cabo LAN Adaptador de LAN

yy Consoante a configuração da sua rede, poderá ligar o televisor à LAN estabelecendo a ligação directa entre a porta LAN, existente atrás do televisor, e uma tomada de rede utilizando um cabo Cat 5. Consulte o diagrama abaixo. Lembre-se que a tomada está ligada a um modem ou a um router existente noutro local da sua casa. Base do painel posterior

Cabo LAN Adaptador de LAN Se tiver uma rede dinâmica, deve utilizar um modem ADSL ou um router que suporte o protocolo de configuração de servidor dinâmico (DHCP - Dynamic Host Configuration Protocol). Os modems e os routers que suportam DHCP fornecem automaticamente o endereço IP, a máscara de sub-rede, a gateway e o DNS de que o seu televisor necessita para aceder à Internet, não sendo necessário introduzir estes dados manualmente. A maioria das redes domésticas são redes dinâmicas. Algumas redes requerem um endereço IP estático. Se a sua rede precisar de um endereço IP estático, tem de introduzir manualmente o endereço IP, a máscara de sub-rede, a gateway e o DNS no ecrã de configuração de ligação de rede do televisor, quando configurar a ligação de rede. Para obter o endereço IP, a máscara de sub-rede, a gateway e o DNS, contacte o seu fornecedor de serviços de Internet (ISP - Internet Service Provider). Se tiver um computador com o Windows, também pode obter estes dados através do seu computador. Pode utilizar um modem ADSL que suporte DHCP se a sua rede requerer um endereço IP estático. Um modem ADSL que suporte DHCP também permite utilizar endereços IP estáticos.

Configurar Rede (Manual)

Utilize a opção Configurar Rede automática quando ligar o televisor a uma rede que suporte DHCP. Para configurar automaticamente a ligação de rede por cabo do seu televisor, siga estes passos:

Utilize a opção Configurar Rede manual quando ligar o televisor a uma rede que requeira um endereço IP estático.

Como configurar automaticamente 1. Ligue o televisor à LAN conforme descrito na secção anterior. 2. Ligue o televisor, carregue no botão MENU do telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE. 3. Utilize o botão ▲ ou ▼ para seleccionar Rede no menu Configurar e, em seguida, carregue no botão ENTERE. Aparece o ecrã Rede.

Obtenção dos dados de ligação de rede Para obter os dados de ligação de rede na maioria dos computadores com Windows, siga estes passos: 1. Clique com o botão direito no ícone de rede existente no canto inferior direito do ecrã. 2. No menu de contexto que surge, clique em Estado. 3. Na caixa de diálogo que surge, clique no separador Assistência.

04 Funcionalidades avançadas

Configurar Rede (Auto.)

4. No separador Assistência, clique no botão Detalhes. O dados de ligação de rede são apresentados. Como configurar manualmente Para configurar manualmente a ligação de rede por cabo do seu televisor, siga estes passos: 1. Siga os passos 1 a 6 do procedimento “Como configurar automaticamente”. 2. Defina Config. Protoc. Internet para Manual.

Teste de Rede SWL (Samsung Wireless Link)

3. Carregue no botão ▼ do telecomando para aceder ao primeiro campo de entrada.

Ligação SWL U Mover E Enter R Regressar

4. No ecrã Rede, seleccione Tipo de Rede. 5. Defina Tipo de Rede para Cabo. 6. Seleccione Configurar Rede. Aparece o ecrã Configurar Rede.

4. Introduza os dados Endereço IP, Máscara de Sub-rede, Gateway e Servidor DNS. Utilize os botões numéricos do telecomando para introduzir números, e os botões de seta para passar de um campo de entrada para outro. 5. Quando terminar, carregue no botão RETURN do telecomando. 6. Seleccione Teste de Rede para verificar a conectividade da Internet.

U Mover E Enter R Regressar

7. Defina Config. Protoc. Internet para Auto. 8. Auto. recebe e introduz automaticamente os dados de Internet necessários. 9. Quando terminar, carregue no botão RETURN do telecomando. 10. Se a função Rede não tiver recebido os dados de ligação de rede, siga as instruções do procedimento Manual.

Funcionalidades avançadas ¦¦ Ligação a uma rede sem fios Para ligar o televisor à rede sem fios, é necessário um modem ou um router sem fios e um Adaptador de LAN sem fios da Samsung (WIS09ABGN2), que deve ser ligado à tomada USB existente no painel posterior ou lateral do televisor. Consulte a ilustração abaixo. Painel lateral do suporte

Cabo LAN Adaptador de LAN sem fios da Samsung

✎✎Quando a porta USB 2 está ligada a um adaptador de LAN sem fios da

Samsung, pode não conseguir utilizar as portas USB 1. Recomenda-se a ligação de um adaptador de LAN sem fios da Samsung à porta USB 1.

O adaptador de LAN sem fios da Samsung suporta os protocolos de comunicações IEEE 802.11A/B/G e N. A Samsung recomenda a utilização da norma IEEE 802.11N. Se reproduzir um vídeo com uma ligação IEEE 802.11B/G, o vídeo pode não ser reproduzido normalmente.

xx Tem de utilizar o “Adaptador de LAN sem fios da Samsung” (WIS09ABGN2) para poder usufruir de uma rede sem fios. xx Para utilizar uma rede sem fios, o seu televisor deve estar ligado a um router IP sem fios. Se o router IP sem fios suportar DHCP, o seu televisor pode utilizar DHCP ou um endereço IP estático para estabelecer a ligação com a rede sem fios.

xx Seleccione um canal para o router IP sem fios que não esteja a ser utilizado actualmente. Se o canal definido para o

router IP sem fios estiver a ser utilizado actualmente por outro dispositivo existente nas imediações, podem verificarse interferências e as comunicações podem falhar.

xx Se aplicar um sistema de segurança diferente dos sistemas listados abaixo, este não funciona com o televisor. xx Se tiver seleccionado o modo Pure High-throughput (Greenfield) 802.11N e o tipo de codificação estiver definido para WEP, TKIP ou TKIP-AES (WPS2Mixed) para o seu AP, os televisores Samsung não suportam uma ligação que esteja em conformidade com as novas especificações de certificação Wi-Fi.

xx Se o seu AP suportar WPS (Wi-Fi Protected Setup), pode estabelecer a ligação com a rede através de PBC (Push

Button Configuration) ou PIN (Personal Identification Number). O WPS configura automaticamente a chave SSID e WPA em qualquer um dos modos.

xx Se o router, o modem ou o dispositivo não estiver certificado, não pode estabelecer a ligação ao televisor através do “Adaptador de LAN sem fios da Samsung”.

xx Métodos de ligação: pode configurar a ligação de rede sem fios de seis formas diferentes. –– –– –– –– –– ––

Configuração automática da Samsung PBC (WPS) Configuração automática (utilizando a função de procura de rede automática) Configuração manual SWL (Samsung Wireless Link) Ad-hoc

xx O Adaptador de LAN sem fios da Samsung pode não ser reconhecido ou funcionar correctamente se efectuar a ligação com um hub USB ou um cabo de extensão USB, que não o disponibilizado pela Samsung.

2010-05-24 오전 11:54:49

Se o televisor estiver ligado ao adaptador de LAN sem fios da Samsung, a imagem de alguns canais pode aparecer danificada ou com estática. Nesse caso, ligue o Adaptador de LAN sem fios da Samsung com um cabo USB num local que não seja afectado por interferências de rádio.

✎✎O Adaptador de LAN sem fios da Samsung deve ser instalado numa área sem interferências para evitar interferências entre o adaptador e o sintonizador. Método 1 UE46C9000SW, UE55C9000SW UE46C9000ZW, UE55C9000ZW

✎✎Componentes: Cabo de extensão, Velcro

Configurar Rede (Configuração automática da Samsung) Esta função encontra-se disponível em AP (Pontos de acesso) que suportem a configuração automática. Se o seu AP não suportar este tipo de configuração, pode estabelecer a ligação através de PBC (WPS), de forma automática ou manual.

✎✎Esta função encontra-se disponível se SWL(Samsung Wireless Link) estiver definido para Desligado.

✎✎You can check for equipment that supports Samsung Auto Configuration on www.samsung.com.

Como configurar utilizando a configuração automática da Samsung

04 Funcionalidades avançadas

1. Coloque o AP e o televisor perto um do outro e ligue-os.

✎✎ Uma vez que ambas as aplicações têm tempos de arranque diferentes, pode ter de aguardar cerca de 2 minutos.

✎✎ Se o cabo LAN tiver sido ligado à porta WAN Método 2 UE46C9000ZW, UE55C9000ZW

✎✎Componentes: Cabo de extensão, Velcro

do AP durante a configuração automática da Samsung, pode concluir automaticamente o teste de ligação à Internet. Caso contrário, a configuração automática da Samsung verifica apenas a ligação do dispositivo do AP (não verifica a ligação à Internet).

2. Após 2 minutos, ligue o Adaptador de LAN sem fios da Samsung ao televisor. Quando o Adaptador de LAN sem fios da Samsung estiver ligado, aparece a janela de contexto. 3. Quando a ligação estiver estabelecida, posicione o AP de forma a que este fique paralelo ao Adaptador de LAN sem fios da Samsung, a uma distância nunca superior a 25 cm. 4.

Aguarde até a ligação ter sido automaticamente estabelecida.

✎✎ Se a configuração automática da Samsung não

estabelecer a ligação entre o televisor e o AP, aparece uma janela de contexto no ecrã a notificar o utilizador. Reinicie o AP e tente novamente. Se a ligação falhar novamente, escolha outro método de configuração da ligação: PBC (WPS), automático ou manual.

Estabelecida a ligação, coloque o router no local pretendido.

✎✎ Se as definições do AP sofrerem alterações ou se

estiver a utilizar o novo AP pela primeira vez após a compra, terá de recomeçar a configuração a partir do passo 1.

Funcionalidades avançadas Configurar Rede (PBC (WPS))

Configurar Rede (Automática)

Como configurar utilizando a opção PBC (WPS) Se existir um botão PBC (WPS) no router, siga estes passos: 1. Ligue o seu televisor ao adaptador de LAN sem fios da Samsung conforme descrito na secção anterior. 2. Ligue o televisor, carregue no botão MENU do telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE. 3. Utilize o botão ▲ ou ▼ para seleccionar Rede no menu Configurar e, em seguida, carregue no botão ENTERE. 4. No ecrã Rede, seleccione Tipo de Rede. 5. Defina Tipo de Rede para Sem fios. 6. Seleccione Configurar Rede. Aparece o ecrã Configurar Rede.

Configurar Rede Selecção de uma rede

PBC (WPS) U Mover E Enter R Regressar

7. Carregue no botão vermelho do telecomando. 8. Carregue no botão PBC (WPS) do router no espaço de 2 minutos. O televisor recebe automaticamente todos os dados de definição da rede necessários e estabelece a ligação com a sua rede. 9. Configurada a ligação de rede, carregue no botão RETURN para sair do ecrã Configurar Rede.

A maioria das redes sem fios possui um sistema de segurança opcional que requer dispositivos que acedam à rede para transmitir um código de segurança codificado, ou seja, uma chave de acesso ou de segurança. A chave de segurança baseia-se numa frase de acesso, geralmente uma palavra ou um conjunto de letras e números com um comprimento especificado que deve introduzir durante a configuração das definições de segurança da sua rede sem fios. Se utilizar este método de configuração da ligação de rede e possuir uma chave de segurança para a sua rede sem fios, terá de introduzir a frase de acesso durante o processo de configuração. Como configurar automaticamente Para configurar automaticamente a ligação sem fios, siga estes passos: 1. Siga os passos 1 a 6 de “Como configurar utilizando a opção PBC (WPS)”. 2. Carregue no botão ▼ para seleccionar select Config. Protoc. Internet e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão ENTERE. 3. Carregue no botão ▲ para aceder a Seleccionar uma rede e, em seguida, carregue no botão ENTERE. A função Rede procura as redes sem fios disponíveis. Quando terminar, apresenta uma lista das redes disponíveis. 4. Na lista de redes, carregue no botão ▲ ou ▼ para seleccionar uma rede e, em seguida, carregue no botão ENTERE. Se o AP estiver oculto (invisível), tem de seleccionar Adicionar Rede e introduzir os dados correctos de Nome de Rede (SSID) e Chave de Segurança para poder estabelecer a ligação. 5. Se aparecer a janela de contexto de Segurança/PIN, aceda ao passo 6. Se aparecer o ecrã de ligação de rede, aceda ao passo 10. 6. Carregue no botão ▲ ou ▼ para seleccionar Segurança ou PIN. Para a maioria das redes domésticas, deve seleccionar-se Segurança (para Chave Segurança). Aparece o ecrã Segurança.

Como estabelecer a ligação com um dispositivo Ad hoc existente

Configurar Rede (Ad hoc)

4. No separador Assistência, clique no botão Detalhes. As definições de Rede são apresentadas.

1. Siga os passos 1 a 6 de “Como configurar utilizando a opção PBC (WPS)” (p. 36). 2. Escolha Seleccionar uma rede. Aparece a lista de dispositivos/redes. 3. Seleccione o dispositivo pretendido da lista de dispositivos. 4. Se for necessária uma chave de segurança, introduza-a.

✎✎ Se a rede não funcionar normalmente, confirme novamente Nome de Rede (SSID) e Chave Segurança. Se Chave Segurança estiver incorrecto, pode provocar uma avaria.

04 Funcionalidades avançadas

7. No ecrã Segurança, introduza a frase de acesso à sua rede. Deverá encontrar a frase de acesso num dos ecrãs de configuração utilizados para configurar o router ou o modem. 8. Para introduzir a frase de acesso, siga estas instruções gerais: –– Carregue nos botões numéricos do telecomando para introduzir números. –– Utilize os botões de direcção do telecomando para alternar entre os botões apresentados no ecrã Chave Segurança. –– Carregue no botão vermelho para alternar entre minúsculas e maiúsculas ou para apresentar símbolos/caracteres. –– Para introduzir uma letra ou um símbolo, aceda à respectiva letra ou símbolo e, em seguida, carregue no botão ENTERE. –– Para eliminar a última letra ou número introduzido, carregue no botão verde do telecomando. –– Para introduzir um espaço em branco, carregue no botão amarelo do telecomando. 9. Quando terminar, carregue no botão azul do telecomando. Aparece o ecrã de ligação de rede. 10. Aguarde até a mensagem de confirmação de ligação ser apresentada e, em seguida, carregue no botão ENTERE. O ecrã Configurar Rede volta a aparecer. 11. Para testar a ligação, carregue no botão RETURN para seleccionar Teste de Rede e, em seguida, carregue no botão ENTERE.

Configurar Rede (Manual) Se os restantes métodos não funcionarem, tem de introduzir manualmente os dados de definição da rede. Obtenção dos dados de ligação de rede Para obter os dados de ligação de rede na maioria dos computadores com Windows, siga estes passos: 1. Clique com o botão direito no ícone de rede existente no canto inferior direito do ecrã. 2. No menu de contexto, clique em Estado. 3. Na caixa de diálogo que surge, clique no separador Assistência.

Pode estabelecer a ligação com um dispositivo móvel sem um ponto de acesso através do “Adaptador de LAN sem fios da Samsung” utilizando uma rede par-a-par.

✎✎Esta função encontra-se disponível se

SWL(Samsung Wireless Link) estiver definido para Desligado.

Como estabelecer a ligação a um novo dispositivo Ad hoc 1. Siga os passos 1 a 6 de “Como configurar utilizando a opção PBC (WPS)” (p. 36). 2. Escolha Seleccionar uma rede. Aparece uma lista de dispositivos/redes. 3. Na lista de dispositivos, carregue no botão azul do telecomando.

✎✎ A mensagem Ad-hoc é uma ligação Wi-Fi

directa com o telemóvel ou PC. O sistema de rede existente pode ter funcionalidade limitada. Deseja alterar a ligação de rede? é apresentada.

4. Introduza o Nome de Rede (SSID) e a Chave Segurança gerados no dispositivo com o qual pretende estabelecer a ligação.

2010-05-24 오전 11:54:51

Funcionalidades avançadas Como configurar manualmente Para introduzir manualmente os dados de ligação de rede, siga estes passos: 1. Siga os passos 1 a 6 de “Como configurar utilizando a opção PBC (WPS)” (p. 36). 2. Carregue no botão ▼ para seleccionar select Config. Protoc. Internet e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar Manual. e, em seguida, carregue no botão ENTERE. 3. Carregue no botão ▼ para aceder ao primeiro campo de entrada (endereço IP). 4. Utilize os botões numéricos para introduzir números. 5. Quando terminar cada um dos campos, utilize o botão ► para avançar sucessivamente para o campo seguinte. Também pode utilizar os outros botões de seta para ir para cima, para baixo e para trás. 6. Introduza os dados Endereço IP, Máscara de Subrede e Gateway. 7. Carregue no botão ▲ ou ▼ para aceder a DNS. 8. Carregue no botão ▼ para aceder ao primeiro campo de entrada de DNS. Introduza os números como descrito acima. 9. Quando terminar, carregue no botão ▲ para aceder a Seleccionar uma rede. Seleccione a rede pretendida e, em seguida, carregue no botão ENTERE. 10. Vá para o passo 4 de “Como configurar automaticamente” (p. 36) e siga as restantes instruções.

SWL (Samsung Wireless Link) Esta função permite-lhe ligar um dispositivo Samsung que suporte PBC (WPS) ao seu televisor. Pode ligar dispositivos ao televisor, mesmo que não haja um router ligado ao televisor.

✎✎Para utilizar a função Internet@TV, o AP (access point) tem de estar ligado à rede sem fios.

✎✎Só são suportados routers que utilizem a banda de

2,4 Ghz. Não suporta routers que utilizem a banda de 5 Ghz.

Ligação SWL Pode ligar directamente ao televisor um dispositivo que suporte o PBC (WPS).

✎✎Esta função está disponível se SWL (Samsung Wireless Link) estiver definido para Ligado.

Como ligar o Samsung Wireless Link Para obter informações sobre os procedimentos necessários para estabelecer uma ligação, consulte os seguintes pontos: 1. Siga os passos 1 a 5 do procedimento “Como configurar utilizando a opção PBC (WPS)” (p. 36). 2. Seleccione SWL (Samsung Wireless Link) utilizando o botão ▼ e carregue no botão ENTERE para o activar. 3. Seleccione Ligação SWL utilizando o botão ▼ e carregue no botão ENTERE. 4. Se aparecer a mensagem “Prima o botão PBC no dispositivo suportado pelo PBC(WPS) para ligar em 120 segundos.”, carregue no botão PBC do dispositivo para estabelecer a ligação.

✎✎ Para obter mais informações, consulte o manual de configuração de rede sem fios do dispositivo que pretende ligar.

5. Se o equipamento estiver correctamente ligado ao televisor após o início da contagem da caixa de mensagem, então a caixa de mensagem desaparecerá automaticamente.

✎✎ Se a ligação não for bem-sucedida, tente novamente após 2 minutos.

Se o televisor não conseguir estabelecer a ligação com a Internet O televisor pode não conseguir estabelecer a ligação com a Internet, porque o seu ISP registou de forma permanente o endereço MAC (um número de identificação único) do PC ou modem, que é autenticado sempre que estabelecer a ligação com a Internet como forma de impedir o acesso não autorizado. Uma vez que o seu televisor tem um endereço MAC diferente, o ISP não pode autenticar o respectivo endereço MAC e o seu televisor não consegue estabelecer a ligação. Para resolver este problema, contacte o seu ISP para saber quais os procedimentos necessários para ligar outros dispositivos diferentes do seu PC (como o seu televisor) à Internet. Se o seu fornecedor de serviços de Internet solicitar uma ID ou uma palavra-passe para estabelecer a ligação com a Internet, o seu televisor pode não conseguir estabelecer a ligação com a Internet. Neste caso, tem de introduzir a sua ID ou palavra-passe quando estabelecer a ligação com a Internet. A ligação à Internet pode falhar, devido a um problema na firewall. Neste caso, contacte o seu fornecedor de serviços de Internet. Se não conseguir estabelecer a ligação com a Internet, mesmo que tenha seguido os procedimentos indicados pelo seu fornecedor de serviços de Internet, contacte a Samsung Electronics através do número 1-800-SAMSUNG.

[UC9000]BN68-02820A-XC.indb 38

MEDIA.P Reproduza ficheiros de fotografia, música e/ou filme gravados num dispositivo USB de classe de armazenamento de massa (MSC) e/ou no seu PC.

SUM Modo Dispositivo E Enter R Regressar

04 Funcionalidades avançadas

¦ Ligação de um dispositivo USB Painel lateral do suporte

1. Ligue o televisor. 2. Ligue um dispositivo USB que contenha ficheiros de fotografia, música e/ou filmes à tomada USB 1 ou USB 2 na parte lateral do televisor. 3. Quando o dispositivo USB estiver ligado ao televisor, aparece uma janela de contexto. Em seguida, pode seleccionar Media Play.

¦ Ligação ao PC através da rede Pode visualizar imagens, reproduzir música e vídeos guardados no PC através de uma ligação à rede no modo Media Play.

✎ Se utilizar o Media Play num ficheiro guardado no seu PC, deve transferir o “PC Share Manager” e o manual do utilizador a partir de “www.samsung.com.”

PC LAN Painel lateral do suporte

ou Adaptador de LAN sem fios da Samsung

de LAN Modem externo (ADSL / VDSL / Televisão por cabo)

Cabo LAN Cabo do modem

1. Para obter mais informações sobre como configurar a rede, consulte “Ligação de rede” (p. 32). – Recomenda-se que localize o televisor e o PC na mesma sub-rede. As 3 primeiras partes do endereço de sub-rede do televisor e dos endereços IP do computador devem ser iguais e só a última parte (o endereço do anfitrião) deve ser alterada. (p.ex., Endereço IP: 123.456.789.**) 2. Com um cabo LAN, ligue o modem externo ao PC onde vai instalar o programa Samsung PC Share Manager. – Pode ligar o televisor directamente ao PC sem utilizar um router.

2010-05-24 오전 11:54:54

Funcionalidades avançadas ✎✎Funções não suportadas quando estabelece ligação ao PC através da rede:

xx As funções Música de Fundo e Definição da Música de Fundo. xx A ordenação de ficheiros por preferência nas pastas Fotografias, Música, e Vídeos. xx O botão � (REW) ou µ (FF) durante a reprodução de um filme.

✎✎Divx DRM, multi-áudio, legendas incorporadas não são suportados. ✎✎O Samsung PC Share Manager deve ser autorizado pelo programa de firewall instalado no PC. ✎✎Se utilizar o modo Media Play através de uma ligação à rede, de acordo com as funções do servidor fornecido: xx O método de ordenação pode variar. xx A função de procura de cenas pode não ser suportada. xx A função Repr. continuam., que retoma a reprodução de um vídeo, pode não ser suportada.

–– A função Repr. continuam. não suporta vários utilizadores. (Memoriza apenas o ponto onde o utilizador mais recente interrompeu a reprodução.)

xx O botão ◄ ou ► pode não funcionar consoante a informação do conteúdo. xx Podem ocorrer problemas na transmissão de um ficheiro durante a reprodução de um vídeo no Media Play através de uma ligação de rede.

✎✎O equipamento pode não funcionar correctamente com ficheiros multimédia não licenciados. ✎✎Segue-se uma lista de itens que deve saber antes de utilizar o Media Play

xx O MTP (Media Transfer Protocol) não é suportado. xx O sistema de ficheiros suporta FAT16, FAT32 e NTFS. xx Determinados tipos de câmaras digitais e dispositivos áudio USB podem não ser compatíveis com este televisor. xx O Media Play só suporta dispositivos USB de classe de armazenamento de massa (MSC). MSC é um dispositivo de

transporte em volume de classe de armazenamento de massa. São exemplos de MSC as mini-unidades USB, leitores de cartões flash e USB HDD (os USB HUB não são suportados). Os dispositivos devem ser ligados directamente à porta USB do televisor.

xx Antes de ligar o dispositivo ao televisor, efectue uma cópia de segurança dos seus ficheiros de modo a prevenir danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados.

xx Não desligue o dispositivo USB enquanto este estiver a carregar. xx Quanto maior for a resolução da imagem, mais tempo leva a ser apresentada no ecrã. xx A resolução JPEG máxima suportada é de 15360 x 8640 pixels. xx Para ficheiros não suportados ou danificados, a mensagem “Formato de Ficheiro Não Suportado.” é apresentada. xx Se os ficheiros estiverem ordenados por Visual. Básica, pode ver até 1000 ficheiros por pasta. xx Não é possível reproduzir ficheiros MP3 com DRM que tenham sido transferidos através de um website pago. A Gestão

de direitos digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos, de forma integrada e abrangente, incluindo a protecção de direitos e interesses dos fornecedores do conteúdo, a prevenção de cópias ilegais do conteúdo e, também, a gestão de cobranças e de contratos.

xx Se houver mais de 2 dispositivos PTP ligados, só pode utilizar um de cada vez. xx Se houver mais de dois dispositivos MSC ligados, alguns deles podem não ser reconhecidos. Os dispositivos USB que necessitem de um nível elevado de potência (mais de 500 mA ou 5 V) podem não ser suportados.

xx Se surgir uma mensagem de aviso relativa ao excesso de potência quando ligar ou utilizar um dispositivo USB, este pode não ser reconhecido ou pode não funcionar correctamente.

xx Se o televisor ficar inactivo durante o período de tempo definido em Tempo Protecção Aut., a protecção de ecrã é activada. xx O modo de poupança de energia de determinadas unidades de disco rígido externas pode ser automaticamente desactivado quando as ligar ao televisor.

xx Se utilizar um cabo de extensão USB, o dispositivo USB pode não ser reconhecido ou pode não ser possível ler os ficheiros aí armazenados.

xx Se o dispositivo USB que estiver ligado ao televisor não for reconhecido, a lista de ficheiros do dispositivo estiver corrompida ou um dos ficheiros da lista não for reproduzido, ligue o dispositivo USB ao PC, formate o dispositivo e verifique a ligação.

xx Se um ficheiro eliminado do PC ainda aparecer quando executa o Media Play, utilize a função “Esvaziar reciclagem” do PC para eliminar de forma permanente o ficheiro.

2010-05-24 오전 11:54:55

Aceda ao ficheiro pretendido utilizando os botões para cima/baixo/direita/esquerda e, em seguida, carregue no botão ENTERE ou � (Reproduzir). O ficheiro é reproduzido.

✎✎Suporta o Ver Dispositivos e Pág. pr. na página inicial do Media Play. Informação: pode verificar o nome do ficheiro seleccionado e o número de ficheiros e páginas.

Movie 01.avi Movie 03.avi Movie 05.avi

Secção da lista de ordenação: apresenta o padrão de ordenação.

Secção da lista de ficheiros: pode confirmar os ficheiros e os grupos que estão ordenados por categoria.

Movie 08.avi Jan.10.2010

✎✎ O padrão de ordenação varia consoante os conteúdos.

04 Funcionalidades avançadas

¦¦ Apresentação do ecrã

Ordenação T Ferramentas

Botões de funcionamento Vermelho (Alt. Disposit.): selecciona um dispositivo ligado. B Verde (Preferência) : define as preferências do ficheiro. (não suportado na opção Visual. Básica) Amarelo (Seleccionar): selecciona vários ficheiros da lista de ficheiros. Os ficheiros seleccionados são marcados com um símbolo. Azul (Ordenação): selecciona a lista de ordenação. T Ferramentas: apresenta o menu de opções.

✎✎ Se utilizar o botão � (REW) ou µ (FF), a lista de ficheiros pode passar para a página seguinte ou anterior.

TV Gravada Para utilizar a função de gravação ou Timeshift, o dispositivo USB ligado tem de estar disponível para gravação. Para utilizar o HDD USB, recomenda-se que utilize o modo Formatação disp..

✎✎Durante a formatação do dispositivo não desligue este último.Se formatar o dispositivo, todos os ficheiros vão ser eliminados.

✎✎Antes de formatar o dispositivo para o televisor, efectue uma cópia de segurança dos seus ficheiros de modo a prevenir danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados.

Reproduzir o programa de televisão gravado 1. Carregue no botão ◄ ou ► para seleccionar TV Gravada e, em seguida, carregue no botão ENTERE no menu Media Play.

2. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros. 3. Carregue no botão ENTERE ou no botão � (Reproduzir). –– O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução. –– Durante a reprodução do programa de televisão gravado, pode efectuar procuras utilizando os botões ◄ e ►.

Repr. continuam. Retom.repro.últ.cena vis.

SUM B Repetir secção

Repr. continuam. E Capítulos L Saltar T Ferramentas

Botões de funcionamento B Verde (Repetir secção): Pode configurar a função para repetir algumas secções. Pode também ver algumas secções que pretenda.

2010-05-24 오전 11:54:57

Funcionalidades avançadas Utilizar a função Modo Timeshift t Se perdeu uma emissão em directo, com esta funcionalidade pode vê-la entre as emissões gravadas. Se definir Modo Timeshift para Auto., o televisor memoriza o canal que estiver a ver para o gravar automaticamente. Se definir Modo Timeshift para Manual e carregar no botão � (Reproduzir), o televisor memoriza o canal a partir do ponto em que pretende efectuar a gravação.

[[Os vídeos gravados estão protegidos por DRM (gestão de direitos digitais) e não podem ser reproduzidos num

computador ou em outros televisores. Tenha em atenção que os ficheiros gravados no televisor não podem ser utilizados depois de a placa principal ser alterada.

xx Não é possível gravar transmissões de dados. xx A disponibilidade das funções de gravação e Modo Timeshift pode variar consoante a qualidade da imagem e o espaço livre disponível na unidade de disco rígido.

xx Se carregar no botão ▲ ou ▼, pode ver o canal que estiver no ar ou o ponto de início da emissão gravada. xx A função Modo Timeshift funciona, no máximo, durante 90 minutos. xx Depois de a função Modo Timeshift ser executada durante o máximo período de tempo, a informação da hora é

fixada em “00:00:00.” Tenha em atenção que se fizer uma pausa na gravação, o televisor retoma automaticamente a reprodução.

xx Se atingir os 5% de limite de espaço de memória livre do dispositivo de armazenamento, o processo de gravação actual fecha-se.

xx Se a gravação for efectuada pela função PVR (Personal Video Recorder) e por um dispositivo que suporte a funcionalidade HDMI-CEC, a gravação através da função PVR tem prioridade.

xx Durante a reprodução ou a execução da função Modo Timeshift, a imagem é apresentada de acordo com as definições de visualização do televisor.

xx Se alterar a fonte de entrada durante a gravação, o ecrã fica em branco até a alteração estar concluída. xx Se tentar utilizar uma aplicação que não suporte as funções de gravação e de Modo Timeshift durante a execução das mesmas, a aplicação fecha-se automaticamente.

xx Pode aparecer uma mensagem à frente da janela da aplicação a indicar que a função de gravação ou Modo Timeshift foi fechada.

xx A função Timeshift não é suportada para canais analógicos. xx As funções de gravação e Modo Timeshift estão desactivadas nos canais que estejam bloqueados com Bloq. Crianças.

xx Se o dispositivo USB tiver falhado o Teste de Desempenho do Dispositivo, o dispositivo USB tem de efectuar

novamente a Formatação disp. e o Teste de Desempenho do Dispositivo antes de gravar com as funções Guia ou Gestor de Canais.

xx Só pode utilizar as funções de gravação e Modo Timeshift com um dispositivo de armazenamento USB que tenha concluído o Teste de Desempenho do Dispositivo.

xx Se tentar efectuar as funções de gravação ou Modo Timeshift com um dispositivo que não tenha concluído o Teste de Desempenho do Dispositivo, a função não inicia.

xx Se carregar no botão � (REC) do telecomando enquanto estiver a visualizar o ecrã Gestor de Canais ou enquanto estiver a gravar utilizando a função Grav. Temporiz., o televisor pode iniciar ou parar a gravação 1 ou 2 segundos mais tarde do que o pretendido, devido ao tempo necessário para processar o comando.

xx Se estiver ligado um dispositivo USB dedicado para gravação, os ficheiros Modo Timeshift ou de gravação existentes, que foram guardados incorrectamente, vão ser eliminados automaticamente.

xx Se mudar para o modo de entrada externa durante a gravação, esta continua mas o botão � (REC) é desactivado. xx Se qualquer uma das funções que desliga o televisor (Temporizador, Temp. Desl., etc.) for definida para uma hora que entre em conflito com a hora da gravação, o televisor é desligado quando a gravação terminar.

Reproduzir vídeos 1. Carregue no botão ◄ ou ► para seleccionar Vídeos e, em seguida, carregue no botão ENTERE no menu Media Play. 2. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros. 3. Carregue no botão ENTERE ou no botão � (Reproduzir). –– O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução. –– No caso de a informação sobre o tempo ser desconhecida, o tempo de reprodução e a barra de progresso não serão apresentados. –– Durante a reprodução de um vídeo, pode efectuar procuras utilizando os botões ◄ e ►. Neste modo, pode tirar partido de clips de filmes de um Jogo, 00:04:03 / 00:07:38 1/1 mas não pode jogá-lo. Movie 01.avi yy Formatos de legenda suportados

Extensão do ficheiro

baseado em cadeias de texto

baseado em cadeias de texto

baseado em cadeias de texto

04 Funcionalidades avançadas

E Capítulos L Saltar T Ferramentas R Regressar

yy Formatos de vídeo suportados Extensão do ficheiro

Funcionalidades avançadas Outras restrições

xx Se surgirem problemas com os conteúdos de um codec, este não será suportado. xx Se a informação relativa a uma categoria estiver incorrecta e o ficheiro der erro, não vai conseguir reproduzir a categoria correctamente.

xx O som ou o vídeo podem não funcionar se os conteúdos tiverem uma taxa de bits/taxa de fotogramas padrão superior ao fotograma/seg. compatível, listado na tabela acima.

xx Se a tabela de índice estiver danificada, a função Procurar (Saltar) não é suportada. Descodificador de vídeo • • •

Suporta até H.264, Nível 4.1 H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 e AVCHD não são suportados. XVID, MPEG4 SP, ASP: –– Inferior a 1280 x 720: 60 fotogramas máx. –– Superior a 1280 x 720: 30 fotogramas máx. Superior a GMC 2 não é suportado. O H.263 não é suportado. Só é suportado o Samsung Techwin MJPEG.

Descodificador de áudio • • •

Suporta até WMA 7, 8, 9, STD WMA 9 PRO não suporta áudio de 2 canais, multicanal ou áudio sem perda. A frequência de amostragem de 22050 Hz mono WMA não é suportada.

Reproduzir o programa de televisão gravado ou um ficheiro de filme (Retomar Reprodução) Se sair da função de reprodução de vídeos ou programas de televisão gravados, pode reproduzi-los posteriormente a partir do ponto em que pararam.

✎✎Se carregar no botão ENTERE (Capítulos) durante a reprodução do ficheiro, pode pesquisar cenas divididas por 5 capítulos.

✎✎Se a informação de índice estiver danificada ou não for suportada, não poderá utilizar a função Capítulos. 1. Seleccione o ficheiro de filme que pretende reproduzir de modo contínuo carregando no botão ◄ ou ► a partir da secção da lista de ficheiros.

2. Carregue no botão � (Reproduzir) / ENTERE. 3. Seleccione Repr. continuam. (Retomar Reprodução) carregando no botão azul. O filme irá iniciar a reprodução a partir do ponto no qual foi interrompido.

✎✎ O botão azul fica disponível quando retomar a

Repr. continuam. Retom.repro.últ.cena vis.

✎✎ Se a função Ajuda p/ repr. contínua filme estiver definida

para Ligado no menu Definições, aparece uma mensagem de contexto quando retoma a reprodução de um ficheiro de filme.

Reproduzir música 1. Carregue no botão ◄ ou ► para seleccionar Música e, em seguida, carregue no botão ENTERE no menu Media Play.

2. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros. 3. Carregue no botão ENTERE ou no botão � (Reproduzir). –– Durante a reprodução de uma música, pode efectuar procuras utilizando os botões ◄ e ►. –– Os botões � (REW) e µ (FF) não funcionam durante a reprodução.

✎✎Só são apresentados os ficheiros com as extensões

04 Funcionalidades avançadas

E Pausa L Saltar T Ferramentas R Regressar

SUM MP3 e PCM. Os ficheiros com outras extensões não são apresentados, mesmo que estejam gravados no mesmo dispositivo USB.

✎✎Se o som emitido for estranho quando reproduzir ficheiros MP3, ajuste o Equalizador no menu Som. (Um ficheiro MP3 com muita modulação pode causar um problema no som.)

✎✎Pode criar a Min. Lista Repr seleccionando a música pretendida no ficheiro e reproduzir a Min. Lista Repr. Fotografias Visualização de uma fotografia (ou apresentação de diapositivos) 1. Carregue no botão ◄ ou ► para seleccionar Fotografias e, em seguida, carregue no botão ENTERE no menu Media Play.

2. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros. 3. Carregue no botão ENTERE ou no botão � (Reproduzir). –– Durante a apresentação da lista de fotografias, carregue no botão � (Reproduzir)/ ENTERE do telecomando para iniciar a apresentação diapositivos. –– Todos os ficheiros na secção da lista de ficheiros serão utilizados na apresentação de diapositivos. –– Durante a apresentação de diapositivos, os ficheiros são mostrados por ordem, a partir do ficheiro actualmente exibido.

SUM E Pausa L Anterior/Seguinte T Ferramentas R Regressar

✎✎Os ficheiros de música podem ser automaticamente

reproduzidos durante a apresentação de diapositivos se a opção Música de Fundo estiver definida para Ligado.

✎✎Não é possível alterar o Modo BGM antes de a música de fundo ser totalmente carregada.

Funcionalidades avançadas ¦¦ Reprodução de vários ficheiros Reproduzir os ficheiros TV Gravada / de vídeo / de música / de fotografia seleccionados

2. Repita a operação acima descrita para seleccionar vários ficheiros.

xx Para cancelar uma selecção, carregue novamente no

Ordenação T Ferramentas

xx Para anular a selecção de todos os ficheiros

seleccionados, carregue no botão TOOLS e escolha Anular Selec. Tudo.

3. Carregue no botão TOOLS e seleccione Reprod. Conteúdos Selecs. Reproduzir o grupo de ficheiros TV Gravada / de vídeo / de música / de fotografia 1. Durante a apresentação de uma lista de ficheiros, aceda a um ficheiro de um determinado grupo. 2. Carregue no botão TOOLS e seleccione Reproduzir Grupo Actual.

¦¦ Função adicional do Media Play Ordenação da lista de ficheiros Carregue no botão azul na lista de ficheiros para ordenar os ficheiros. Categoria

Ordena e apresenta os ficheiros por ordem de preferência. Pode alterar a preferência dos ficheiros na secção da lista de ficheiros utilizando o botão verde.

Ordena e apresenta os ficheiros pela data mais recente.

Ordena e apresenta os ficheiros pela data mais antiga.

Ordena os ficheiros de música por artista em ordem alfabética.

Ordena os ficheiros de música por álbum em ordem alfabética.

Ordena os ficheiros de música por disposição. Pode alterar as informações de disposição da música.

Ordena e apresenta os ficheiros de fotografia por mês. Ordena apenas por mês (de Janeiro a Dezembro) independentemente do ano.

Ordena os ficheiros gravados por nome de canal.

Durante a reprodução de um ficheiro, carregue no botão TOOLS. TV Gravada

Pode passar directamente para o outro ficheiro.

Pode reproduzir ficheiros tv gravada, de filme e de música repetidamente.

Pode ajustar o tamanho da imagem de acordo com a sua preferência.

Pode ajustar a definição da imagem. (p. 19~25)

Pode ajustar a definição do som. (p. 25, 26, 27)

Definição de Legenda

Pode reproduzir o ficheiro de vídeo com legendas. Esta função só funciona se o ficheiro das legendas e o ficheiro de vídeo tiverem o mesmo nome.

Conforme necessário, pode visualizar um vídeo utilizando um dos idiomas suportados. Esta função está disponível apenas quando são reproduzidos ficheiros de tipo stream que suportem múltiplos formatos de áudio.

Pode ajustar a descrição de Áudio (p. 26).

Parar Apresentação Pode iniciar ou parar uma apresentação de diapositivos. Diapositivos / Iniciar Apresent. Diapositivos

04 Funcionalidades avançadas

Menu de opções de Reproduzir para TV Gravada/Vídeos/Música/Fotografia

Pode seleccionar a velocidade da apresentação de diapositivos durante a mesma.

Pode definir vários efeitos para a apresentação de diapositivos.

Pode definir e seleccionar a música de fundo durante a visualização de uma apresentação de diapositivos.

Pode fazer zoom de imagens no modo de ecrã inteiro.

Pode rodar imagens no modo de ecrã inteiro.

Pode mover o ficheiro para o ambiente de trabalho do Media Play.

Pode ver informações detalhadas sobre o ficheiro reproduzido.

Definições Utilização do menu Configurar ■■ Definição de Fundo: seleccione esta opção para apresentar o fundo pretendido. ■■ Ajuda p/ repr. contínua filme (Retomar Reprodução) (Ligado / Desligado): seleccione esta opção para apresentar a mensagem de contexto de ajuda para a reprodução de filmes em modo contínuo. ■■ Obtenha o código de registo do DivX® VOD: apresenta o código de registo autorizado para o televisor. Se aceder ao website do DivX e registar o código de registo com uma conta pessoal, pode transferir o ficheiro de registo VOD. Se reproduzir o registo VOD utilizando a aplicação Media Play, o registo é concluído.

✎✎ Para obter mais informações sobre o DivX® VOD, visite o site “www.DivX.com.”

■■ Obtenha código desactivação do DivX® VOD: se o DivX® VOD não estiver registado, o código de desactivação do registo é apresentado. Se executar esta função com o DivX® VOD registado, o registo do DivX® VOD actual é desactivado. ■■ Informação: seleccione esta opção para visualizar as informações sobre o dispositivo ligado.

Funcionalidades avançadas Anynet+ O que é o Anynet+? t Anynet+ é uma função que permite controlar, a partir do telecomando do televisor Samsung, todos os dispositivos Samsung ligados que suportam Anynet+. O sistema Anynet+ só pode ser utilizado com os dispositivos Samsung que tenham a funcionalidade Anynet+. Para se certificar de que o dispositivo Samsung dispõe desta funcionalidade, verifique se existe um logótipo Anynet+. Ligação a um sistema home theatre da Samsung Dispositivo Anynet+ 1

xx Ligue o cabo óptico entre a tomada DIGITAL AUDIO OUT (OPTICAL) do televisor e a entrada de áudio digital do sistema home theatre.

xx A função ARC permite a reprodução digital de som utilizando a porta HDMI IN 2(ARC) e só funciona se o televisor estiver ligado a um receptor de áudio que suporte a função ARC.

xx Se seguir a ligação acima descrita, a tomada óptica só emite áudio de 2 canais. O som só é reproduzido no

subwoofer e nos altifalantes frontal, esquerdo e direito do sistema de cinema em casa. Para ouvir áudio de 5.1 canais, ligue directamente a tomada DIGITAL AUDIO OUT (OPTICAL) do leitor de DVD/caixa de satélite (ou seja, o dispositivo Anynet 1 ou 2) ao amplificador ou ao sistema home theatre, e não ao televisor.

xx You can connect only one Home Theatre. xx Pode ligar um dispositivo Anynet+ utilizando o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+.

xx O Anynet+ funciona quando o dispositivo AV que suporta Anynet+ está no estado de espera ou ligado. xx O sistema Anynet+ suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo.

2010-05-24 오전 11:55:05

O menu Anynet+ muda consoante o tipo e o estado dos dispositivos Anynet+ ligados ao televisor. Menu Anynet+ Ver TV Lista Dispos. MENU (nome_dispositivo) INFO (nome_dispositivo) Gravação: (*gravador) Parar Gravação: (*gravador) Receptor

Descrição Muda o modo Anynet+ para o modo de transmissão de TV. Apresenta a lista de dispositivos Anynet+. Apresenta os menus dos dispositivos ligados. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu do disco do gravador de DVD. Apresenta o menu de reprodução do dispositivo ligado. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu de reprodução do gravador de DVD. Começa imediatamente a gravar, utilizando o gravador. (Esta função só está disponível para dispositivos que suportem a função de gravação.) Pára a gravação. O som é reproduzido através do receptor.

04 Funcionalidades avançadas

Se mais do que um dispositivo estiver ligado, são apresentados como (*gravador) e se só estiver ligado um dispositivo de gravação, é apresentado como (*nome_dispositivo).

¦¦ Configuração do Anynet+ ■■ Configurar Anynet+ (HDMI-CEC) (Desligado / Ligado): Para utilizar a função Anynet+, Anynet+ (HDMI-CEC) tem de estar definido para Ligado. Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet+ são igualmente desactivadas.

Desligar Automat. (Não / Sim): Configuração de um dispositivo Anynet+ para se desligar automaticamente quando o televisor é desligado. Se Desligar Automat. estiver definido para Sim, os dispositivos externos em utilização serão desligados quando o televisor se desligar. No entanto, um dispositivo pode não se desligar se estiver a decorrer uma gravação.

✎✎ Pode não estar activado dependendo do dispositivo.

¦¦ Comutação entre os dispositivos Anynet+ 1. Aparece uma lista dos dispositivos Anynet+ ligados ao televisor.

✎✎ Se não encontrar o dispositivo que pretende, carregue no botão vermelho para actualizar a lista.

2. Seleccione um dispositivo e carregue no botão ENTERE. Pode mudar para o dispositivo seleccionado.

✎✎ Só quando define Anynet+ (HDMI-CEC) para Ligado no menu Aplicação, o menu Lista Dispos. aparece. xx Mudar para o dispositivo seleccionado pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação.

xx Se tiver seleccionado o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Mude para um dispositivo Anynet+ utilizando a opção Lista Dispos.

2010-05-24 오전 11:55:06

Funcionalidades avançadas ¦¦ Gravação Pode gravar um programa de televisão com um gravador Samsung. 1. Seleccione Gravação.

✎✎ Se houver mais de dois dispositivos de gravação

xx Se estiverem ligados vários dispositivos, são listados os dispositivos de gravação. Seleccione um dispositivo de gravação em Lista Dispos.

✎✎ Se o dispositivo de gravação não for apresentado, seleccione Lista Dispos. e carregue no botão vermelho para procurar dispositivos.

2. Carregue no botão EXIT para sair.

✎✎ Pode gravar as transmissões da fonte seleccionando Gravação: (nome_dispositivo). ✎✎ Se carregar no botão � (REC), grava o que estiver a ver no momento. Se estiver a ver um vídeo de outro dispositivo, essas imagens são gravadas.

✎✎ Antes de gravar, verifique se a tomada da antena está devidamente ligada ao dispositivo de gravação. Para ligar correctamente uma antena a um dispositivo de gravação, consulte o respectivo manual do utilizador.

¦¦ Ouvir através de um receptor Pode ouvir o som através de um receptor (ou seja, sistema home theatre) em vez do Altifalante da TV. 1. Seleccione Receptor e defina esta opção para Ligado. 2. Carregue no botão EXIT para sair.

✎✎ Se o receptor só suportar áudio, pode não aparecer na lista de dispositivos. ✎✎ O receptor funciona quando tiver ligado correctamente a tomada óptica do receptor à tomada DIGITAL AUDIO OUT (OPTICAL) do televisor.

✎✎ Se o receptor (ou seja, sistema home theatre) estiver definido para Ligado, o som é emitido a partir da tomada

óptica do televisor. Se o televisor apresentar um sinal DTV (antena), envia som de 5.1 canais para o receptor. Se a fonte for um componente digital, como um leitor de DVD, e estiver ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor.

xx Só pode controlar os dispositivos Anynet+ utilizando o telecomando do televisor, não os botões do televisor. xx O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet+.

xx Não é possível utilizar as funções Anynet+ com produtos de outros fabricantes. Utilização da função ARC Pode ouvir som através de um receptor ligado por cabo HDMI, sem necessidade de um cabo óptico separado. 1. Seleccione Receptor e defina esta opção para Ligado. 2. Carregue no botão EXIT para sair.

✎✎Para utilizar a função ARC, deve haver um receptor que suporte as funcionalidades HDMI-CEC e ARC ligado à porta HDMI IN 2 (ARC).

✎✎Para desactivar a função ARC, defina a opção Receptor para Desligado. Mesmo que o televisor transmita o sinal ARC continuamente, o receptor é impedido de receber o sinal.

2010-05-24 오전 11:55:06

Problema O Anynet+ não funciona.

Solução possível • • • • • • • • • •

Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só suporta dispositivos Anynet+. Apenas pode ligar um receptor (sistema home theatre). Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente. Verifique as ligações dos cabos de vídeo/áudio/HDMI do dispositivo Anynet+. Verifique se a opção Anynet+ (HDMI-CEC) está definida para Ligado no menu de configuração Anynet+. Verifique se o telecomando do televisor está no modo TV. Verifique se é um telecomando exclusivo Anynet+. O Anynet+ não funciona em determinadas situações. (Pesquisa de canais, utilização do Media Play ou Plug & Play (configuração inicial), etc.) Quando ligar ou retirar o cabo HDMI, certifique-se de que procura novamente dispositivos ou que desliga e volta a ligar o televisor. Certifique-se de que a função Anynet+ do dispositivo Anynet+ está activada.

Quero iniciar o Anynet+.

Seleccione Ver TV no menu Anynet+. Carregue no botão SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet+. Carregue em P > / < e PRE-CH para mudar o modo TV. (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado.)

A mensagem “A ligar ao dispositivo Anynet+...” aparece no ecrã.

Não pode utilizar o telecomando quando estiver a configurar o Anynet+ ou a mudar para um modo de visualização. Utilize o telecomando quando a configuração do Anynet+ ou a comutação para o modo de visualização estiverem concluídas.

O dispositivo Anynet+ não reproduz.

Não pode utilizar a função de reprodução se Plug & Play (Configuração inicial) estiver em curso.

O dispositivo ligado não é apresentado.

Verifique se o dispositivo suporta as funções Anynet+. Verifique se o cabo HDMI está correctamente ligado. Verifique se a opção Anynet+ (HDMI-CEC) está definida para Ligado no menu de configuração Anynet+. Procure novamente dispositivos Anynet+. Pode ligar um dispositivo Anynet+ utilizando apenas o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+. Se a ligação for terminada porque ocorreu uma falha na alimentação ou porque o cabo HDMI foi desligado, repita a procura de dispositivos.

• Não consigo gravar o programa de televisão.

Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente.

O som do televisor não é reproduzido através do receptor.

Ligue o cabo óptico entre o televisor e o receptor. A função ARC permite a reprodução digital de som utilizando a porta HDMI IN 2(ARC) e só funciona se o televisor estiver ligado a um receptor de áudio que suporte a função ARC.

[UC9000]BN68-02820A-XC.indb 51

04 Funcionalidades avançadas

¦¦ Resolução de problemas para o Anynet+

2010-05-24 오전 11:55:06

Funcionalidades avançadas Internet@TV

¦ Introdução ao Internet@TV INTERNET@TV

O Internet@TV fornece serviços e conteúdos úteis e de entretenimento directamente da Web para o seu televisor.

As Minhas Aplicações

Definições Ini.sess B Marcar como Favorito

Ordenar por R Regressar

Configure as definições de rede antes de utilizar o Internet@TV. Para obter mais informações, consulte “Ligação à rede” (p. 32).

Os tipos de letra que não sejam suportados no conteúdo do fornecedor não são correctamente apresentados.

Consoante os regulamentos do seu país, determinadas aplicações podem ser de serviço limitado ou não ser suportadas.

A velocidade de resposta pode ser lenta e/ou podem ocorrer interrupções, consoante as condições da rede. Consoante a região, pode ser suportado apenas o inglês no serviço de aplicações. Esta funcionalidade não está disponível em determinados locais. Se ocorrer algum problema quando utilizar uma aplicação, contacte o fornecedor de conteúdos. Consoante o fornecedor de conteúdos, as actualizações de uma aplicação ou a própria aplicação podem ser suspensas.

Apresentação do ecrã recomendadas

Ecrã do televisor: Mostra o canal actual. Informação: mostra avisos, novas aplicações e anúncios da Samsung.

As Minhas Aplicações

Aplicações recomendadas: Apresenta o serviço recomendado pela Samsung. Não pode adicionar nem eliminar serviços desta lista. por Data 1/1

Aplicações transferidas: Apresenta as aplicações transferidas através da Samsung Apps. Serviço de aplicações: Pode aceder a vários serviços fornecidos pela Samsung.

Samsung Apps Definições Ini.sess B Marcar como Favorito

Definições Internet@TV: Edite e configure aplicações e as definições do Internet@TV.

Controlos: • Vermelho (Ini.sess) : para iniciar sessão no Internet@TV. • B Green (Mark as favourite): para marcar as aplicações como favorito. • Azul (Ordenar por) : para ordenar as aplicações. • R Regressar: para voltar ao menu anterior.

Os botões coloridos podem funcionar de forma diferente consoante a aplicação.

[UC9000]BN68-02820A-XC.indb 52

No caso de uma aplicação com várias contas, utilize ◄ e ► para aceder às diversas contas.

Conta de utilizador:

Exe.auto do Ticker (Desligado / Ligado): Active/ desactive a função de execução automática do relógio quando ligar o televisor. A aplicação Ticker disponibiliza Notícias, Informações meteorológicas e informações sobre a Bolsa de valores muito úteis. Para utilizar esta funcionalidade, tem de transferir a aplicação Ticker no Internet@TV.

✎✎ Consoante o seu país, a aplicação Ticker pode

oferecer serviços diferentes ou não ser suportada.

✎✎Para tirar o máximo partido das aplicações, registe-se

Serviço de Vinculação de Canais (Desligado / Ligado): alguns canais suportam aplicações, como um serviço de dados da Internet, que lhe permitem aceder ao serviço de Internet enquanto vê televisão. Disponível apenas se for suportado pela emissora.

✎✎Para saber como criar uma conta, consulte

Alterar a palavra-passe do Bloqueio de serviço A palavra-passe predefinida é “0-0-0-0”.

Criar [0~9] Introduzir PIN R cancelar

e inicie sessão na sua conta.

Definições → ID do Internet@TV → Criar. 1. Carregue no botão vermelho na página principal do Internet@TV.

✎✎ ✎✎ Se se esquecer da palavra-passe, carregue na

seguinte sequência de botões do telecomando para repor a palavra-passe a “0-0-0-0”: POWER (Desligado) → MUTE → 8 → 2 → 4 → POWER (Ligado).

2. Seleccione a Conta de utilizador pretendida e, em seguida, carregue no botão ENTERE.

✎✎ Se quiser criar uma conta, carregue no botão

vermelho; a janela Criar uma conta aparece em seguida.

3. Introduza a Palavra-passe.

✎✎ Quando iniciar sessão, a Conta de utilizador é apresentada no ecrã.

Repor: repõe as predefinições do Internet@TV. ■■ ID do Internet@TV Pode utilizar este menu para criar ou eliminar a conta. Pode controlar a sua conta, incluindo as informações da conta no site dos conteúdos. A conta é apenas para o Internet@TV.

Criar: crie uma conta e ligue-a às aplicações do serviço pretendido. NOTA

¦¦ Configurar o Internet@TV

Definições Crie as ID e configure as definições do Internet@TV a partir deste ecrã. Realce Definições com os botões ▲ e ▼, depois carregue no botão ENTERE.

Definições ▪ Config. sistema ▪ ID do Internet@ TV ▪ Gestor de Serviços ▪ Propriedades

04 Funcionalidades avançadas

Início de sessão da conta

▪ Exe.auto do Ticker

▪ Serviço de Vinculação de Canais

▪ Alterar a palavra-passe do Bloqueio de serviço ▪ Repor

xx Poderá ter até 10 contas. xx Dispõe de um máximo de 8 caracteres.

Gestor –– Site de Serviço: registe as informações de início de sessão para sites do serviço. –– Altr. palavra-passe: altera a palavra-passe da conta. –– Eliminar: elimina a conta. ■■ Gestor de Serviços: elimine e bloqueie aplicações instaladas no Internet@TV. Bloquear: bloqueie a aplicação. Para poder aceder a uma aplicação bloqueada, é necessária a palavra-passe.

Eliminar: elimine a aplicação. R Regressar

■■ Propriedades: aceda às informações sobre o Internet@ TV. Utilize a opção Verificar a velocidade da ligação à Internet para testar a sua ligação de rede.

2010-05-24 오전 11:55:10

Funcionalidades avançadas

¦¦ Utilizar o serviço Internet@TV Utilizar o Samsung Apps por categoria

Samsung Apps Samsung Apps é uma loja que permite transferir aplicações a utilizar em equipamento TV/AV Samsung. Graças às aplicações transferidas, os utilizadores podem aceder a uma série de conteúdos como vídeos, música, fotografias, jogos, informações úteis, etc. Posteriormente, estarão disponíveis mais aplicações. Samsung Apps Incluído

Novidades Vídeo Desporto

Jogos Estilo de Vida Informação Outros A minha página Ajuda Ini.sess B Vista de Miniatura

Ordenar por R Regressar

✎✎Utilização dos botões coloridos com o Samsung

Estão disponíveis as seguintes categorias: yy Novidades: apresenta as aplicações recentemente registadas. yy Video: apresenta vários suportes de vídeo como filmes, programas de televisão e vídeos de curta duração. yy Desporto: apresenta vários suportes de desporto como informações, imagens e vídeos de curta duração relativos a jogos. yy Jogos: apresenta vários jogos como sudoku e xadrez. yy Estilo de Vida: inclui vários serviços relacionados com o estilo de vida como música, ferramentas de gestão de fotografias pessoais e redes sociais tais como o Facebook e o Twitter. yy Informação: inclui vários serviços de informações como notícias, acções e meteorologia. yy Outros: inclui outros serviços variados. yy A Minha Página: A Minha Página oferece informações sobre aplicações já instaladas no televisor, como informações detalhadas, conteúdos de transferências, etc. Permite eliminar ou bloquear as aplicações. yy Ajuda: se tiver dúvidas relativamente ao Internet@TV, consulte primeiro esta secção.

Vermelho (Ini.sess) : para iniciar sessão no serviço de Internet.

xx B Verde (Vista de Miniatura): para alterar o modo de visualização.

Azul (Ordenar por) : para ordenar as aplicações por Incluído, Mais transfer., Mais recentes ou Nome.

xx R Regressar: volta ao menu anterior. [Declaração legal] Tendo em conta as várias capacidades dos produtos que integram o Samsung Internet@TV - Content Service, bem como as limitações do conteúdo disponível, algumas funções, aplicações e serviços podem não estar disponíveis em todos os dispositivos ou em todos os territórios. Algumas funções do Internet@TV podem ainda estar dependentes da utilização de dispositivos periféricos adicionais ou do pagamento de quotas de membro que pode adquirir em separado. Vá a http://www.samsung.com para mais informações sobre os dispositivos específicos e a disponibilidade de conteúdos. Os serviços e a disponibilidade de conteúdos através do Internet@TV estão sujeitos a alterações sem aviso prévio.

Mensag. / Suporte / ScreenShare

¦¦ O AllShare O AllShare estabelece a ligação com o seu televisor, telemóveis e outros dispositivos que sejam compatíveis através de uma rede. No televisor, pode ver as chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis. Além disso, pode reproduzir conteúdos multimédia, incluindo vídeos, fotografias e música, gravados nos seus telemóveis ou noutros dispositivos (como o PC) controlando-os no televisor através da rede. Além disso, pode utilizar o televisor como monitor para o telemóvel quando navegar numa página Web.

✎✎Para obter mais informações, visite o site “www.

samsung.com” ou contacte o centro de atendimento Samsung. Pode ser necessário instalar software adicional nos dispositivos móveis. Para obter mais informações, consulte os respectivos manuais do utilizador.

¦¦ Configurar o AllShare

Mostra uma lista de telemóveis ou dispositivos ligados que tenham sido configurados com este televisor para utilizar a função Mensag., Suporte ou ScreenShare.

✎✎A função Suporte está disponível em todos os dispositivos móveis que suportem AllShare.

■■ Permit. / Recus.: autoriza/bloqueia o telemóvel. ■■ Eliminar: elimina o telemóvel da lista.

✎✎ Esta função só elimina o nome do telemóvel da lista. Se ligar o dispositivo móvel eliminado ou se este tentar estabelecer uma ligação com o televisor, pode aparecer novamente na lista.

04 Funcionalidades avançadas

Utilização da função Mensag. Com esta função, pode ver as chamadas recebidas, mensagens SMS e os compromissos definidos no telemóvel através da janela de alarme enquanto vê televisão.

xx Para desactivar a janela de alarme, defina Mensag. para Desligado em Configurar de AllShare.

xx Se seleccionar OK, ou se OK não for seleccionado

após a mensagem ter aparecido três vezes, esta é eliminada. A mensagem não é eliminada do telemóvel.

■■ Mensag. (Ligado / Desligado): activa ou desactiva a função de mensagens (para chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis).

xx A janela de alarme pode ser apresentada enquanto

■■ Suporte (Ligado / Desligado): activa ou desactiva a função de suporte. Se a função de suporte estiver activada, reproduz vídeos, fotografias e música a partir de um telemóvel ou de outro dispositivo que suporte o AllShare.

xx Quando for apresentada uma mensagem de um

■■ ScreenShare (Ligado / Desligado): activa ou desactiva a função ScreenShare, que permite utilizar o telemóvel como telecomando. ■■ Nome de TV: define o nome do televisor para que este seja mais fácil de localizar num dispositivo móvel.

✎✎ Se seleccionar Ent. Utiliz., pode escrever no

televisor utilizando o OSK (On Screen Keyboard).

utiliza algumas aplicações, como Media Play, etc. Para ver o conteúdo de uma mensagem, mude para o modo de visualização TV. telemóvel desconhecido, seleccione o telemóvel no menu de mensagens em AllShare e seleccione Recus. para bloquear o telemóvel.

Visualização da mensagem Se receber uma nova mensagem SMS enquanto vê televisão, aparece a janela de alarme. Se clicar no botão OK, o conteúdo da mensagem é apresentado. Pode configurar as definições de visualização para mensagens SMS nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.

✎✎ Alguns tipos de caracteres podem aparecer em

2010-05-24 오전 11:55:11

Funcionalidades avançadas Alarme de chamada recebida

Utilização da função ScreenShare

Se receber uma chamada enquanto vê televisão, aparece a janela de alarme.

O Screenshare apresenta a mesma página Web que é fornecida no telemóvel. Se utilizar o ScreenShare, pode abrir os vários conteúdos guardados num telemóvel. Por exemplo, a imagem à direita apresenta uma página de acesso a conteúdos de um telemóvel. Pode ler os vários ficheiros do telemóvel e ver a agenda e o calendário no televisor. Além disso, graças à agenda, pode fazer uma chamada para outra pessoa ou enviar uma mensagem SMS.

Alarme de compromisso Enquanto vê televisão, a janela de alarme aparece e apresenta o evento registado. Pode configurar as definições de visualização para conteúdos de compromissos nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.

✎✎ Alguns caracteres especiais podem aparecer em branco ou corrompidos.

xx Nos telemóveis Samsung, primeiro tem de instalar o ScreenShare e executar a aplicação de suporte; depois, já pode utilizar a função ScreenShare.

xx Os botões disponíveis no telecomando podem variar

Utilização da função Suporte Aparece uma janela de alarme a informar o utilizador de que os conteúdos multimédia (vídeos, fotografias, música) enviados de um telemóvel serão apresentados no televisor. Os conteúdos são reproduzidos automaticamente 3 segundos após a janela de alarme aparecer. Se carregar no botão RETURN ou EXIT quando a janela de alarme aparece, os conteúdos multimédia não são reproduzidos.

xx Doc Viewer permite ler ficheiros em formato doc, mas não modificá-los.

xx O ecrã apresentado pode variar consoante o dispositivo ligado.

xx Quando executar a função de suporte pela primeira

vez, aparece a janela de contexto de aviso. Carregue no botão ENTERE para seleccionar Permit., depois, pode utilizar a função de multimédia no dispositivo. “Dispositivo Desc. 0” está a pedir a permissão da reprodução do ficheiro multimédia. Se pretender permitir a reprodução do ficheiro multimédia no seu dispositivo, prima “Permit.”, caso contrário, prima “Recus.”. Também pode alterar a definição (ou redefinição) desta funcionalidade em “AllShare Configurar”. Aviso: Note que, se o dispositivo estiver ligado a uma rede não segura ou desconhecida, poderão ser reproduzidos conteúdos inapropriados ou não desejados. Se não estiver certo em relação à identidade da rede ou adequação do conteúdo, recomendamos vivamente que não “Permit.” a reprodução do pedido.

xx Para desactivar a transmissão de conteúdos

multimédia do telemóvel, defina Suporte para Desligado na configuração AllShare.

Utilizar o telemóvel da Samsung para controlar o televisor com facilidade Antes de utilizar esta funcionalidade, tem de se ligar a um telemóvel Samsung que suporte as funções ScreenShare. Quando operar o televisor com o telemóvel, apenas os botões POWER, Y, P</> e MUTE são suportados.

✎✎Mesmo que mantenha premido um botão de controlo

(canal ou volume) no telemóvel, o valor apenas sobe ou desce uma unidade.

xx Os conteúdos podem não ser reproduzidos no televisor consoante a sua resolução e formato.

xx Os botões ENTERE e ◄ / ► podem não funcionar consoante o tipo de conteúdo multimédia.

xx Se utilizar o dispositivo móvel, pode controlar

a reprodução de multimédia. Para obter mais informações, consulte o manual do utilizador de cada dispositivo.

xx Se pretender reproduzir conteúdos multimédia do

seu PC, seleccione o ícone do PC no ecrã principal do AllShare. Em seguida, o menu Media Play do televisor muda automaticamente. Para obter mais informações, consulte “Media Play” (p. 39).

2010-05-24 오전 11:55:12

Outras informações 05 Outras informações

Montagem dos cabos Tipo de montagem na parede (UE46C9000ZW, UE55C9000ZW)

✎✎Não puxe demasiado pelos cabos, quando os organizar. Se o fizer, pode danificar os terminais de ligação do produto. Fixação do televisor à parede Cuidado: puxar, empurrar ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluído. Para uma maior estabilidade e segurança, instale o dispositivo antiqueda como descrito em seguida.

¦¦ Para evitar a queda do televisor (UE46C9000ZW, UE55C9000ZW) 1. Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede. Pode necessitar de material adicional, tal como uma bucha, consoante o tipo de parede. Uma vez que os grampos, parafusos e fios necessários não são fornecidos, adquira-os em separado. 2. Retire os parafusos da parte central traseira do televisor, introduza os parafusos nos grampos e, em seguida, aparafuse os parafusos ao televisor novamente. 3. Ligue os grampos fixados ao televisor e os grampos fixados à parede com um fio forte e, em seguida, aperte bem o fio. NOTA xx Instale o televisor perto da parede para que este não caia para trás. xx É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor. xx Desaperte o fio antes de transportar o televisor. 4. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional.

2010-05-24 오전 11:55:13

Outras informações Resolução de Problemas Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões de resolução de problemas se aplicar, visite o site “www.samsung.com” e, em seguida, clique em Assistência ou contacte o centro de atendimento na lista da contracapa deste manual. Problemas

Soluções e explicações

Primeiro, execute o Teste de Imagem e confirme se o televisor está a apresentar a imagem de teste correctamente. (aceda a MENU - Assistência - Auto-diagnóstico - Teste de Imagem) (p. 29) Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal.

A imagem do televisor não parece ser de tão boa qualidade como na loja.

A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização

Se tiver uma caixa de televisão por cabo analógica/set top box, adquira uma set top box digital. Utilize cabos HDMI ou de componente para obter uma qualidade de imagem HD (high definition). Subscritores de cabo/satélite: experimente as estações HD da grelha de canais. Ligação de antena: experimente as estações HD após executar a programação automática. ✎✎ Muitos canais HD são actualizados a partir de conteúdos SD (Standard Definition). Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set-top box para 1080i ou 720p. Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e na definição do sinal. A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos, como no desporto e filmes de acção. Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Isto não é um problema do televisor. A utilização de telemóveis na proximidade do televisor (até cerca de 1 m) pode causar ruído na imagem, tanto na televisão analógica, como na digital.

Cor errada ou inexistente.

Se estiver a utilizar uma ligação de componente, certifique-se de que os cabos de componente estão ligados às tomadas correctas. Ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco.

A cor ou o brilho são pouco nítidos.

Ajuste as opções de Imagem no menu TV. (aceda ao modo Imagem / Cor / Brilho / Nitidez) (p. 20) Ajuste a opção Poupança Energ. no menu TV. (aceda a MENU - Imagem - Solução Eco Poupança Energ) (p. 20) Experimente repor a imagem para visualizar as predefinições da imagem. (aceda a MENU - Imagem - Reposição da Imagem) (p. 24).

• Aparece uma linha com pontos na extremidade do ecrã.

Se o tamanho da imagem estiver definido para Ajustar ao Ecrã, altere-o para 16:9 (p. 21). Altere a resolução da caixa de televisão por cabo/set top box.

A imagem é apresentada a preto e branco.

Se utilizar uma entrada AV composta, ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 no televisor.

Quando mudar de canal, a imagem pára, fica distorcida ou com atraso.

Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar esta última. Ligue novamente o cabo de CA e espere até que a caixa de televisão por cabo reinicie. Pode demorar até 20 minutos. Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p.

Primeiro, execute o Teste de Som para confirmar se o áudio do televisor está a funcionar correctamente. (aceda a MENU - Assistência - Auto-diagnóstico - Teste de Som) (p. 29) Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal.

Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo.

Verifique o volume do dispositivo externo ligado ao televisor.

A imagem tem uma boa qualidade, mas não é emitido som.

Defina a opção Seleccionar Altifalante para Altifalante da TV no menu do som (p. 26). Se estiver a utilizar um dispositivo externo, certifique-se de que os cabos de áudio estão ligados às tomadas de entrada de áudio correctas do televisor. Se estiver a utilizar um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por exemplo, pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI se houver um cabo HDMI ligado ao televisor). Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar. Se o televisor tiver uma tomada para auscultadores, certifique-se de que não há nada ligado a essa entrada.

Verifique as ligações dos cabos. Certifique-se de que não há nenhum cabo de vídeo ligado à entrada de áudio. Em caso de ligações por antena ou cabo, verifique a força do sinal. Um nível de sinal baixo pode causar distorção do som.

O televisor não liga.

Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor. Verifique se a tomada de parede está a funcionar devidamente. Experimente carregar no botão POWER do televisor para se certificar de que o problema não é causado pelo telecomando. Se o televisor se ligar, consulte a secção “O telecomando não funciona” abaixo.

O televisor desliga-se automaticamente.

Certifique-se de que Temporizador está definido para Desligado no menu Configurar (p. 27). Se ligar o PC ao televisor, verifique as definições de alimentação do PC. Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor. Quando estiver a ver televisão a partir de uma ligação por antena ou cabo, o televisor desliga-se após 10 ~ 15 minutos, se não for detectado sinal.

Os altifalantes fazem um ruído estranho. Sem imagem, sem vídeo

2010-05-24 오전 11:55:14

Não se vê imagem/vídeo.

Soluções e explicações • • • •

Verifique as ligações dos cabos (retire e ligue novamente todos os cabos do televisor e dispositivos externos). Defina as saídas de vídeo dos dispositivos externos (caixa de televisão por cabo/set top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor. Certifique-se de que os dispositivos estão ligados. Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando.

Ligação RF (cabo/antena) O televisor não recebe todos os canais.

A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização

05 Outras informações

Certifique-se de que o cabo de antena está correctamente ligado. Experimente Plug & Play (Configuração inicial) para adicionar canais disponíveis à lista de canais. Aceda a MENU - Configurar - Plug & Play (Configuração inicial) e aguarde até todos os canais disponíveis serem memorizados (p. 11). Verifique se a antena está na posição correcta. A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção. Um sinal baixo pode causar distorção de imagem. Isto não é um problema do televisor.

Ligação ao PC Aparece a mensagem “Função Não Suportada”.

Defina a resolução de saída do PC e a frequência para que corresponda às resoluções suportadas pelo televisor (p. 31).

“PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.

Isto é normal; “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.

O vídeo tem uma boa qualidade, mas não é emitido áudio.

Se estiver a utilizar uma ligação HDMI, verifique a definição da saída de áudio no seu PC.

É necessária uma chave anticópia USB sem fios da Samsung para utilizar uma rede sem fios. Certifique-se de que a ligação de rede está definida para Sem fios (p. 34). Certifique-se de que o televisor pode ser ligado a um router IP sem fios.

Consulte o manual do dispositivo USB para verificar se este suporta gravação. Se o dispositivo USB tem um bloqueio, certifique-se de que não está accionado. Verifique se o dispositivo USB pode ser formatado quando está ligado ao PC. Ligue o USB ao televisor TV e formate-o. (A formatação pode ter algumas falhas intermitentes.) Se um Teste de Desempenho do Dispositivo ou formatação falhou, significa que há um problema com o hardware do USB ou o seu desempenho é demasiado baixo.

Ligação de rede (consoante os modelos) A ligação da rede sem fios falhou.

Recording / Timeshift O dispositivo USB não é reconhecido ou os processos de Formatação disp., Verificar disposit. ou Teste de Desempenho do Dispositivo falham.

• É apresentada uma mensagem que pede para formatar um dispositivo USB que tem funcionado bem.

Se o dispositivo USB tem um bloqueio, certifique-se de que não está accionado. Recupere o dispositivo USB através da função de recuperação em Verificar disposit..

A função de gravação não funciona.

Certifique-se de que existe um dispositivo USB ligado. Certifique-se de que o canal é um canal digital gravável. Se o sinal for fraco ou inexistente, a função de gravação é automaticamente desactivada. Se não houver espaço livre na memória do dispositivo USB, o televisor não grava. Certifique-se de que não é este o caso.

A função Modo Timeshift não funciona.

Certifique-se de que existe um dispositivo USB ligado. Os canais de rádio e as transmissões analógicas não são suportados. Os canais de transmissão de dados não são suportados. Se o sinal for fraco ou inexistente, a função Modo Timeshift é automaticamente desactivada. Se não houver espaço livre na memória do dispositivo USB, a função Modo Timeshift não pode ser realizada.

Aparece uma mensagem a indicar uma falha num teste de desempenho e as funções de gravação e Modo Timeshift não funcionam.

2010-05-24 오전 11:55:14

Outras informações Problemas Falha em gravação planeada.

Soluções e explicações • • • •

Há vários dispositivos de gravação ligados mas o televisor parou de gravar.

Uma gravação planeada está desactivada para determinadas operações (formatação, teste de desempenho, verificação de erros, eliminação) que permitem aceder ao sistema de ficheiros de um dispositivo USB. Se não houver nenhum dispositivo USB ligado, o televisor não grava, nem mesmo quando chegar a hora planeada para gravação. Se não houver espaço livre na memória do dispositivo USB, o televisor não grava. Certifique-se de que não é este o caso. Se gravar um canal que tem Bloqueio para Crianças, a janela de introdução do PIN aparece quando tentar reproduzir a gravação.

Se houver vários dispositivos de gravação ligados e o dispositivo definido como Disposit. gravação predefinido não tiver espaço livre na memória, a função de gravação é desactivada. Tente gravar novamente. O dispositivo que tiver mais espaço livre na memória é automaticamente definido como Disposit. gravação predefinido e o televisor começa a gravar.

Os canais HD apresentam barras pretas em ambos os lados do ecrã sempre que forem exibidos conteúdos SD (4:3) actualizados. Aparecem barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do do seu televisor. Ajuste as opções de tamanho da imagem no dispositivo externo ou no televisor para o modo de ecrã inteiro.

O telecomando não funciona.

Substitua as pilhas do telecomando com os pólos (+/–) na direcção correcta. Limpe a janela de transmissão do sensor do telecomando. Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m.

O telecomando da caixa de televisão por cabo/set top box não liga nem desliga o televisor, nem regula o volume.

Programe o telecomando da caixa de televisão por cabo/set top box para funcionar com o televisor. Consulte o manual do utilizador da caixa de televisão por cabo/set top box para identificar o código do televisor SAMSUNG.

Aparece a mensagem “Função Não Suportada”.

Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução na página 31 deste manual.

O televisor exala um cheiro a plástico.

Este cheiro é normal e dissipa-se com o passar do tempo.

A opção Informações do Sinal do televisor não está disponível no menu do teste de auto-diagnóstico.

Esta função só está disponível para canais digitais com uma ligação de antena/RF/coaxial (p. 29).

O televisor está inclinado.

Remova a base do suporte do televisor e monte-a novamente.

O menu do canal aparece esbatido. (indisponível)

O menu Canal só está disponível quando seleccionar a fonte de TV.

Perde as suas definições após 30 minutos ou sempre que o televisor for desligado.

Se o televisor estiver no modo Demons. Loja, as predefinições de áudio e de imagem são repostas a cada 30 minutos. Altere as definições do modo Demons. Loja para o modo Util. Domés. no procedimento Plug & Play (Configuração inicial). Carregue no botão SOURCE para seleccionar o modo TV e aceda a MENU → Configurar → Plug & Play (Configuração inicial) → ENTERE (p. 11).

Verifica-se uma perda intermitente de áudio ou de vídeo.

Verifique as ligações dos cabos e ligue-os novamente. A perda de áudio ou de vídeo pode ser provocada pela utilização de cabos excessivamente rígidos ou grossos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Caso pretenda montar o televisor na parede, recomenda-se a utilização de cabos com conectores de 90 graus.

São visíveis pequenas partículas se olhar de perto para a extremidade da moldura do televisor.

Isso faz parte do design do produto e não constitui um defeito.

Aparece a mensagem “Sinal Codificado” ou “Sinal Fraco/Sem Sinal”.

Se estiver a utilizar um CAM CARD (CI/CI+), certifique-se de que este se encontra colocado na ranhura da interface comum. Se o problema persistir, puxe o CAM CARD para fora do televisor e introduza-o novamente na ranhura.

Outros A imagem não é apresentada no modo de ecrã inteiro.

• Após ter desligado o televisor há 45 minutos, este voltou a ligar-se.

Isto é normal. O televisor utiliza a função OTA (Over The Aerial) para actualizar o firmware transferido enquanto vê televisão.

Pode ocorrer uma reacção entre as borrachas existentes na base do suporte e o acabamento da superfície de algumas mobílias.

Para evitar esta situação, utilize almofadas de feltro nas superfícies do televisor que estejam em contacto directo com a mobília.

✎✎Este LED TFT utiliza um painel composto por pixels secundários que requerem tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels brilhantes ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.

WIS09ABGN2 Características • • • •

Compatível com IEEE 802.11a/b/g e 802.11n draft 2.0 Suporta USB 2.0 Formato de bolso compacto e leve Modelo suportado: o adaptador de LAN sem fios fornecido funciona apenas com o televisor com o qual foi fornecido.

Precauções de segurança • • •

05 Outras informações

Adaptador de LAN sem fios fornecido

Esteja atento às crianças, para que não ingiram o produto, nem brinquem com o saco de plástico. Mantenha o produto e o saco de plástico fora do alcance das crianças. Proteja o produto do contacto directo com água ou outros líquidos, para que não fique danificado. Mantenha o produto afastado de luz solar directa, chamas ou fontes de calor como, por exemplo, um aquecedor. Tal contribui para a diminuição da vida útil do produto e pode provocar um incêndio.

Caso o produto não funcione de forma adequada, devido a um defeito de desempenho que surja em circunstâncias normais de utilização e durante o período de garantia, contacte o seu revendedor.

Características técnicas Padrão

IEEE 802,11 a/b/g/n ( n: draft 2,0)

Intervalo de frequências

Transmissão: 500 mA no modo de transmissão contínua (2 cadeias de transmissão ligadas) Recepção: 300 mA no modo de recepção contínua (2 cadeias de recepção ligadas)

Dimensões (C X L X P)

transmissão em sequência de vídeo HD transmissão em sequência de vídeo SD

As condições da rede e os factores ambientais, incluindo (mas não se limitando a) o volume do tráfico da rede, os materiais de fabrico e a própria construção podem diminuir a taxa de débito de dados. As condições ambientais vão afectar a cobertura do sinal sem fios. Recomenda-se o uso de vídeos com velocidades de transmissão inferiores a 20 Mbps para a transmissão em sequência de vídeo através de uma ligação sem fios.

Fabricado sob a licença da Dolby Laboratories. Dolby e o símbolo de duplo D são marcas comerciais da Dolby Laboratories.

Considerações ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento

10°C a 40°C (50°F a 104°F) 10% a 80%, sem condensação -20°C a 45°C (-4°F a 113°F) 5% a 95%, sem condensação

Sistema de televisão

Analógico: B/G, D/K, L, I (dependendo da selecção do país)

Digital: DVB-T/DVB-C Sistema de cores/vídeo

Base rotativa (Esquerda / direita) Nome do modelo

UE46C9000ZW Tamanho do ecrã (Diagonal) Som (Saída) Dimensões (LxPxA) Caixa Com base Peso Sem base Com base

05 Outras informações

✎✎O design e as especificações estão sujeitos a alterações sem aviso prévio. ✎✎Para obter informações sobre a fonte de alimentação e saber mais sobre o consumo de energia, consulte a etiqueta colada ao produto.

2010-05-24 오전 11:55:16

Outras informações Índice remissivo

A G Actualização do Software Ajuste automático AllShare Alterar PIN Altifalante da TV Altifalante Exter. Amplificar Antena Anynet+ Apresentação Diapositivos Auto-diagnóstico

30 24 55 28 26 26 25 18 48 45 29

B Balanço E/D Bloquear Brilho

C C. quentes Características técnicas Componente Configurar Rede Contraste Dinâmico

D DIGITAL AUDIO OUT Dinâmico DivX® VOD D-sub

E Edição de canais 18 Editar Nome 15 EPG (Electronic Programme Guide)16 Equalizador 25 Equilíb. Branco 21 Espaço de instalação 2

F Ferramentas Formatos de vídeo Fotografias Frequência

Gestor de Canais Gravação Guia actual e seguinte

I Idioma Indicador de corrente Informações do Sinal Internet@TV

L Legenda 28 Licença 62 Ligação a um dispositivo de áudio 14 Ligação a um PC 31 Ligação de rede 32 Lista de Fontes 15

P Palavra-passe Percorrer Pilhas Plug & Play Poupança Energ.

Receptor Relógio Resolução de Problemas Resolução ideal Rodar

S Selec. Todos Seleccionar Altifalante Sensor Eco Símbolo Sintonia fina Sistema home theatre Só Modo RGB

T Tamaho Imagem Telecomando Temporizador Temporizador Título Tom de Pele Tonalidade Tonalidade de Preto Transparên. Menu

21, 47 6 27 27 46 21 21 20 29

U Unidade USB 30, 39 Utilização da função Vis. Canal 16 Utilização da função Vista Programada 16 Utilização de canais favoritos 17

O O PC O O HDMI O O X △
