MANUAL DE UTILIZADOR 32LB5700 LG
Ligue a TV a uma tomada de antena de parede com um cabo RF (75 Ω).
NOTA
- Utilize um separador de sinal se quiser utilizar mais de 2 TVs.
- Se a qualidade de imagem for fraca, instale um amplificador de sinal para melhorar a qualidade de imagem.
- Se a qualidade de imagem for fraca mesmo que tenha uma antena ligada, tente orientar a antena para a direção correta.
- O cabo da antena e o conversor não são fornecidos. Áudio DTV suportado: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
Ligue a TV a uma antena parabólica ou a uma tomada de satélite com um cabo RF para satélite (75 Ω).
- Certifique-se de que liga a TV ao transformador CC antes de ligar a ficha da TV a uma tomada elétrica.
Transmite os sinais de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo Euro Scart, conforme demonstrado na ilustração.
Ligue a TV a dispositivos externos. Para a melhor qualidade de imagem e áudio, ligue o dispositivo externo e a TV com o cabo HDMI, conforme indicação. Alguns cabos separados não são fornecidos.
Ligue vários dispositivos externos à TV e mude a fonte de entrada para selecionar um dispositivo externo. Para mais informações sobre a ligação de dispositivos externos, consulte o manual fornecido com cada dispositivo.
Os dispositivos externos disponíveis são: receptores HD, leitores de DVD, videogravadores, sistemas de áudio, dispositivos de armazenamento USB, PC, dispositivos de jogos e outros dispositivos externos.
NOTA
- A ligação do dispositivo externo pode ser diferente da do modelo.
- Ligue dispositivos externos à TV independentemente da ordem da porta da TV.
- Se gravar um programa de televisão num gravador de DVD ou num videogravador, não se esqueça de ligar o cabo de entrada do sinal de TV à TV através do gravador de DVD ou do videogravador. Para mais informações sobre a gravação, consulte o manual fornecido com o dispositivo ligado.
- Consulte o manual do equipamento externo sobre instruções de estrutura.
- Se ligar um dispositivo de jogos à TV, utilize o cabo fornecido com o dispositivo de jogos.
- No modo PC, poderá ser produzido um ruído associado à resolução, padrão vertical, contraste ou luminosidade. Se se verificar ruído, altere a saída do PC para outra resolução, altere a frequência de atualização para outra frequência ou ajuste a luminosidade e o contraste no menu IMAGEM até a imagem ficar boa.
- No modo PC, algumas definições de resolução podem não funcionar corretamente, dependendo da placa gráfica.
- A TV LG LED aplica luzes de data LED ao ecrã LCD.
Leia este manual com atenção antes de utilizar o dispositivo e guarde-o para futura referência.
LICENÇAS
As licenças suportadas podem ser diferentes consoante o modelo. Para mais informações sobre as licenças, visite www.lg.com.
DO DOLBY DIGITAL PLUS
HOMI
DIVX HD
dt's 2.0+Digital Out
NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO
Para obter o documento fonte incluído neste produto ao abrigo da GPL, LGPL, MPL e outras licenças de documento aberto, visite http://opensource.lge.com.
Além do código fonte, pode transferir todas as condições da licença referidas, renúncias de garantia e avisos de direitos de autor.
A LG Electronics também irá fornecer-lhe um código aberto em CD-ROM por um valor que cobre as despesas de distribuição, como os custos do suporte, envio e processamento, mediante pedido por e-mail para opensource@lge.com. Esta oferta é válida por 3 (três) anos a partir da data de aquisição do produto.
CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLO EXTERNO
Para obter informações sobre a configuração do dispositivo de comando externo, visite www.lg.com
INSTRUÇÕES DE SEGURANÇA
- Não coloque a TV nem o controlo remoto nos seguintes ambientes:
- Um local exposto à luz direta do sol
- Um local com humidade elevada, como p. ex. uma casa de banho
- Próximo de fontes de calor como p. ex. fornos e outros aparelhos que emitam calor
- Próximo de balcões de cozinha ou humidificadores, onde possam facilmente ficar expostos a vapor ou óleo
- Uma área exposta à chuva ou ao vento
- Próximo de recipientes com água, como p. ex. jarras
Caso contrário, isto poderá provocar um incêndio, choque elétrico, avaria ou deformações no produto.
- Não coloque o produto onde possa ficar exposto ao sol.
Isto pode provocar perigo de incêndio.
- A tomada de parede é o dispositivo de desconexão. A tomada tem de estar sempre operacional e disponível.
- Não toque na tomada com as mãos molhadas. Além disso, se o pino do cabo estiver húmido ou coberto com poeira, seque a tomada por completo ou limpe a poeira.
Pode sofrer um choque elétrico devido ao excesso de humidade.
- Certifique-se de que liga o cabo de alimentação à corrente de terra. (Exceto dispositivos que não estejam ligados à terra.)
Pode sofrer um choque elétrico ou ferimentos.
Fixe totalmente o cabo de alimentação.
Se o cabo de alimentação não ficar totalmente fixo, isto poderá provocar um incêndio.
- Certifique-se de que o cabo de alimentação não entra em contacto com objetos quentes, como, por exemplo, um aquecedor.
Isto poderá provocar um incêndio ou risco de choque elétrico.
- Não coloque um objeto pesado ou o aparelho sobre cabos de alimentação.
Caso contrário, poderá provocar um incêndio ou um choque elétrico.
| Dobre o cabo da antenna Dentro e fora do edificio para evitar a entrada da chuva.Isto poderá resultar em danos provocados pela água dentro do produitsope provocar umCHOECErico. |
| Ao montar uma TV na parede, não a instale pendurando cabos de alimentação ou de sinal na parte de trás da TV.Isto poderá provocar umincéndio ou umchoque electrico. |
| Não ligue demasiados aparhos electrolycos numunico bloco de tomasadelectricas.Caso contrário, isto poderá provocar umincéndio devido ao sobreaqueci-mentation. |
| Não deixe cabor produto nem deixe que este caia acidentalmente ao ligar aparhos externos.Caso contrário, poderá provocar ferimentos ou danos do produits. |
| Mantenha o material dissecador da embalagem ou a pelúcia de vinil fora do alcance das crianças.O material dissecador é nocivo se for ingerido. Em caso de ingestão accidental, delve-se forcar o paciente a vomitar e, de seguida, dirigir-se ao hospital maisproximo. Além disso, a pelúcia de vinil pode provocar asfixia.Mantenha-a fora do alcance das crianças. |
| Não deixe os seu filhos treparem ou agarrarem-se à TV.Caso contrário, a TV pode cabir,provocando ferimentos graves. |
| Elimine as pilhas usadas com cuidado para evitar que uma ciança as ingira.Se uma ciança ingerir pilhas usadas, leve-a imeditamente a um medico. |
| Não insira um conductor (tal como uma vareta metalíca) numa das extre-midas do cabo de alimentação se a outra extremidade estiver ligada ao terminal de entrada na parede. Não devem tambem colocar no cabo de alimentação depuis o ligar ao terminal de entrada na parede.Pode sofrer umchoque electrolyico.(Dependendo do modelo) |
| Não coloque nen garde substancias inflamáveis perto do produits.Existe um risco de explosao ou incéndio devido a um manuseamento negli-gente das substancias inflamáveis. |
| Não deixe cabor objectos metalicos como p. ex. moedas, ganchos de cabelo, varetas ou arames para dentro do produits, nem objectos inflamáveis como p. ex. papel ou fósforos. As cianças tém de prestar uma atençao especial.Existe o perigo dechoque electrolytro, incéndio ou ferimentos. Se deixar cabir um objecto estranho dentro do produits, desluge o cabo de alimentação eentre em contacto com o centro de assistência. |
| Não pulverizeágua no produits nen o esfregue com uma substência inflam-
mável (diluente ou benzeno). Se o fazer, poderá dar origem a incéndios ouchoques electrolycos. |
| ·Evite que o produitsofar choques de impactos, a quaida de objectos para�� do produits, nem bata no esra com nada. Pode sofrer ferimentos ou o produits pode ficar danificado. |
| ·Nunca toque的进步o nen na antenna durante um trovao ou relampa-gos. Pode sofrer umchoque electrico. |
| ·Nunca toque na tomada da parede em caso de fuga de gás. Neste caso, deve abrir as janelas e garantir uma ventilação sufficiente. Uma fáisca pode dar origem a um incêndio ou queimaduras. |
| ·Não desmontar, reparar ou modifier o produits sem ajuda de um especialista. Se o fazer, poderá dar origem a incêndios ou choques electricos. Contacte o centro de assistência para qualquer verificação, calibração ou reparação. |
| ·Se orçorner uma das seguinhas situações, deslfigure o produits imeditamente da tomada e entre em contacto com o seu service de assistência local. - O produits sofre umchoque de impacto - O produits ficou danificado - Objetos estranhos entraram no produits - O produits deita fumo ou tem um cheiro estrinho Isto poderá provocar um incêndio ou umchoque electrico. |
| ·Se não utilizes o produits durante um longo periodo de tempo, desl figure a ficha da tomada. A accumulação de pó pode provocar um incêndio ou a deterioração do isola-mento pode provocar fugas electricas,choques electricos ou incêndios. |
| ·O aparelho não deve ser exposto a gotas ou salpicos e não devem ser colocados objectos com liquidos, tal como vasos, em cima do aparelho. |
| ·Não instale o produits numaparede, caso corra o risco de ficar exposto a oleo ou fumo gorduroso. Isto poderá danIFICAR o produits eprovocar a respecva queda. |
ATENÇÃO
- Instale o produto num local que não esteja exposto a ondas de rádio.
- Deve garantir uma distância satisfatória entre uma antena exterior e as linhas elétricas para evitar que a antena toque nestas, mesmo se cair. Isto pode provocar um choque elétrico.
- Não instale o produto em locais como, por exemplo, prateleiras instáveis ou superfícies inclinadas. Deve evitar também locais sujeitos a vibração ou sem suporte suficiente. Caso contrário, o produto pode cair ou virar-se, provocando ferimentos ou danos no produto.
- Se instalar a TV numa base, pode ter de tomar medidas para evitar que o produto se vire. Caso contrário, o produto pode cair, provocando ferimentos graves.

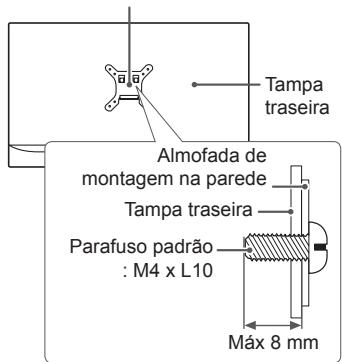

- Se quiser montar o produto numa parede, monte a interface de montagem VESA padrão (peças opcionais) na parte de trás do produto. Se instalar a TV com o suporte de montagem na parede (peças opcionais), deve fixá-lo cuidadosamente de modo a não cair.
- Deve utilizar exclusivamente acessórios/fixações especializados pelo fabricante.
- Consulte um técnico especializado para instalar a antena. Isto poderá provocar um incêndio ou risco de choque elétrico.
- Recomendamos manter uma distância mínima equivalente a 2-7 vezes o tamanho diagonal do ecrã para ver TV. Se vir TV durante longos períodos de tempo, a sua visão pode ficar desfocada.
- Utilize apenas os temas de pilhas especificados. Pode provocar danos no controlo remoto.
- Não misture pilhas novas com usadas. Pode provocar sobreaquecimento e fuga nas baterias.
- As pilhas não devem ser expostas a um calor excessivo. Mantenha-as longe da luz solar direta, lareiras e aquecedores elétricos.
- NÃO coloque pilhas não recarregáveis no carregador.
- Certifique-se de que não existem objetos entre o controlo remoto e o respetivo sensor.
- O sinal do controlo remoto pode sofrer perturbações devido à luz do sol ou outras fontes de luz fortes. Neste caso, escureça a divisão.
- Ao ligar dispositivos externos, como p. ex. consolas de jogos de vídeo, certifique-se de que os cabos de ligação têm comprimento suficiente. Caso contrário, o produto pode cair, provocando ferimentos ou danos no produto.
- Não ligue/desligue o produto retirando/colocando a ficha da tomada. (Não utilize a ficha elétrica como interruptor.) Isto poderá provocar danos mecânicos ou choques elétricos.

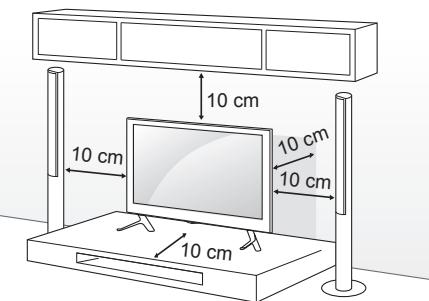

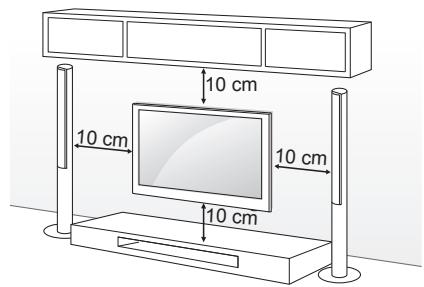

- Siga as seguintes instruções de instalação para fazer o sobreaquecimento do produto.
- A distância entre o produto e a parede deve ser superior a 10 cm.
- Não instale o produto num local sem ventilação (p. ex. numa prateleira ou num armário).
- Não instale o produto em cima de alcatifas ou almofadas.
- Certifique-se de que a ventilação não fica obstruída por uma toalha ou uma cortina.
Caso contrário, isto poderá provocar um incêndio.
- Tenha cuidado para não tocar nas aberturas de ventilação quando assistir à televisão durante períodos prolongados, uma vez que estas podem aquecer. Isto não afeta o funcionamento ou o desempenho do produto.
- Deve verificar periodicamente o cabo do seu aparelho. Se parecer estar danificado ou deteriorado, deve desligá-lo, deixar de utilizar o aparelho e dirigir-se a um técnico de assistência autorizada para o substituir por um cabo idêntico.
- Evite a acumulação de pó nos pinos da ficha ou na tomada. Isto pode provocar perigo de incêndio.
Proteja o cabo de alimentação contra danos físicos ou mecânicos, como ser torcido, dobrado, comprimido, entalado numa porta ou pisado. Preste atenção às fichas, às tomadas elétricas e ao ponto em que o cabo sai do aparelho.
- Não exerça uma pressão forte sobre o painel com uma mão ou um objeto afiado, como p. ex. um prego, lápis ou caneta, nem faça riscos.
- Evite tocar no ecrã ou manter os dedos em contacto com o ecrã durante longos períodos de tempo. Ao fazê-lo pode produzir alguns efeitos de distorção temporários no ecrã.
- Quando limpar o produto e respetivos componentes, desligue primeiro a ficha da tomada e limpe-o com um pano suave. Se exercer uma pressão forte, pode riscar ou descolorar o aparelho. Não pulverize água nem limpe com um pano molhado. Nunca utilize limpa-vidros, brilhantadores industriais ou para automóveis, abrasivos ou cera, benzeno, álcool, etc., ou outros materiais que possam danificar o produto e o respetivo painel. Caso contrário, isto poderá provocar um incêndio, choque elétrico ou danos no produto (deformação, corrosão ou fraturas).
- Se o aparelho estiver ligado à tomada de parede, este não se desliga da fonte de alimentação CA mesmo que desligue o aparelho através do interruptor.
- Pegue na ficha para desligar o cabo. Se os fios dentro do cabo de alimentação estiverem desligados, isto poderá provocar um incêndio.
- Ao mudar o produto de local, deve desligar primeiro a alimentação. Depois, desligue os cabos de alimentação, os cabos da antena e todos os cabos de ligação.
A TV ou o cabo de alimentação pode ficar danificado, podendo provocar um risco de incêndio ou choque elétrico.
- Ao desembalar ou mudar o produto de local, deve trabalhar em conjunto com outras pessoas porque o produto é pesado. Caso contrário, poderá provocar ferimentos.
- Contacte o centro de assistência uma vez por ano para limpar os componentes internos do projetor. O pó acumulado pode provocar avarias mecânicas.
- Para reparações, contacte a assistência técnica qualificada. É necessária a reparação se o aparelho sofreu quaisquer danos, tais como danos no cabo de alimentação ou na ficha de ligação, em caso de derrame de líquidos ou queda de objetos sobre o aparelho, se este foi exposto à chuva ou humidade, se não funcionar corretamente ou se tiver caído ao chão.
- Se verificar que o equipamento está frio, pode ocorrer uma ligeira oscilação quando for ligado. Isto é normal, não há nada de errado com o equipamento.
- O painel é um produto de alta tecnologia com uma resolução de dois milhões a seis milhões de píxeis. Poderá ver pequenos pontos pretos e/ou pontos coloridos (vermelhos, azuis ou verdes) do tamanho de 1 ppm no painel. Isto não significa que o produto esteja avariado nem afeta o desempenho nem a fiabilidade do produto. Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso.
- O painel pode apresentar uma luminosidade ou uma cor diferente em função da sua posição de visualização (esquerda/direita/cima/baixo). Este fenómeno deve-se às características do painel. Não tem a ver com o desempenho do produto nem significa uma avaria.
- A visualização de uma imagem fixa (p. ex. logótipo de um canal, menu no ecrã, cena de um jogo de vídeo) durante um longo período de tempo pode danificar o ecrã, resultando na retenção da imagem, fenómeno este conhecido como fixação da imagem. A garantia do produto não abrange a fixação da imagem.
Para evitar a correção de tempo, evite visualizar uma imagem fixa no ecrã da sua televisão por um período de tempo prolongado (2 ou mais horas para LCD, 1 ou mais horas para plasma).
Se vir a TV com uma proporção de 4:3 por um período de tempo prolongado, poderá resultar na fixação da imagem nas margens do painel.
Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso.
- Som gerado
Estalidos: os estalidos que pode ouvir ao ligar ou desligar a TV são gerados pela contração termoplástica, resultante da temperatura e da humidade. Este ruído é comum em produtos que exijam deformação térmica. Zumbido no circuito elétrico/painel: um circuito de comutação de alta velocidade, responsável por fornecer uma grande quantidade de corrente para colocar um produto em funcionamento, gera um ruído de alto nível. Varia em função do produto.
O som que é gerado não afeta o desempenho nem a fiabilidade do produto.
NOTA
- A imagem indicada pode diferir da sua TV.
- A OSD (On Screen Display - Visualização no ecrã) da sua TV pode ser um pouco diferente da apresentada neste manual.
- Os menus e opções disponíveis podem ser diferentes da fonte de entrada ou do modelo de produto que está a utilizar.
- Podem ser adicionadas novas funcionalidades a esta TV no futuro.
- A TV pode ser colocada em modo de espera para reduzir o consumo elétrico. Se não vir Televisão durante algum tempo, o aparelho deve ser desligado para reduzir o consumo de energia.
- A energia consumida durante a utilização pode ser significativamente reduzida se o nível de luminosidade da imagem for reduzido, diminuindo assim o custo geral de estrutura.
MONTAGEM E PREPARAÇÃO
Desembalar
Verifique se a caixa do produto contém os itens abaixo descritos. Se faltarem alguns acessórios, contacte o fornecedor local onde comprou o produto. As ilustrações deste manual podem ser diferentes do produto e do item reais.
ATENÇÃO
- Para garantir a segurança e a vida útil prolongada do aparelho, não utilize nenhum item pirateado.
- Quaisquer danos ou lesões decorrentes da utilização de itens pirateados não estão abrangidos pela garantia.
- Alguns modelos incluem uma peça final e esta não deve ser removida.
NOTA
- Os itens fornecidos com o produto podem ser diferentes consoante o modelo.
- As especificações do produto ou os conteúdos deste manual podem ser alterados sem aviso prévio devido à atualização das funções do produto.
- Para uma ligação correta, os cabos HDMI e os dispositivos USB devem ter chanfros com menos de 10 mm de espessura e 18 mm de largura. Utilize um cabo de extensão que suporte USB 2.0 caso o cabo USB ou memory stick USB não encaixe na porta USB da sua TV.
* A ≤ 1 0 mm
* B ≤ 1 8 mm

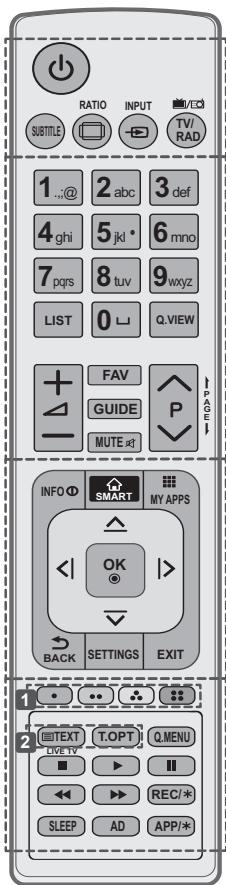

Controlo remoto e pilhas (AAA)
Manual de instruções
Suporte do cabo

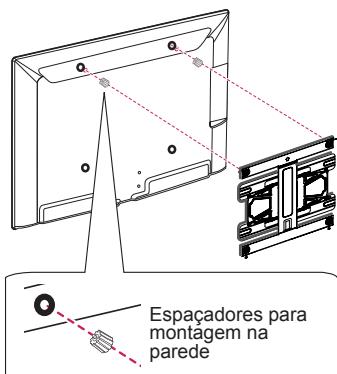

Espaçadores para montagem na parede
2 de cada
Corpo do suporte/Base do suporte (Apenas LB58*-ZM)
Cabo de alimentação (Apenas LB57**, LB58**, LB61*)
Transformador CC / Cabo de alimentação
(Apenas LB49**)
Parafusos do suporte
2 de cada, M4 x L10
(Apenas 28LB49**-ZH)
Parafusos do suporte
4 de cada, M4 x L14
(Apenas 39/42/47/50LB57**
39/42/47/50/55LB58**-
ZA/ZB/ZG/ZJ,
Parafusos do suporte
2 de cada, M4 x L20
Parafusos do suporte
4 de cada, M4 x L20
(Apenas LB58**-ZM)
Espanadores para
montagem na parede
2 De cada
(Apenas 42LB57**,
42LB58**)
Borracha
2 De cada
(Apenas LB58**-ZM)
Objetos adquiridos em separado
Os itens vendidos separadamente podem ser alterados ou modificados para melhorar a qualidade sem qualquer notificação prévia.
O nome ou design do modelo pode ser alterado consoante a atualização das funções dos produtos, circunstâncias do fabricante ou políticas.
AN-MR500
Comando Magic Remote
AN-WF500
Dongle Wi-Fi / Bluetooth
AN-VC5**
Cama para chamadas de vídeo
Dispositivo de áudio da LG
Tag on (Etiqueta NFC)
- Pode utilizar o Comando Magic e um dispositivo de áudio da LG (sem fios) apenas quando estiver a utilizar um Dongle Wi-Fi/Bluetooth.

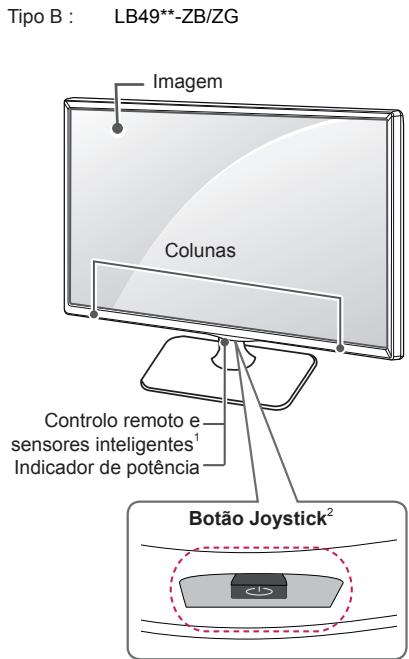

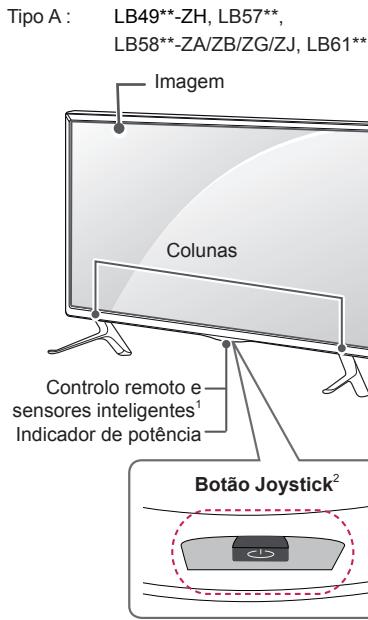

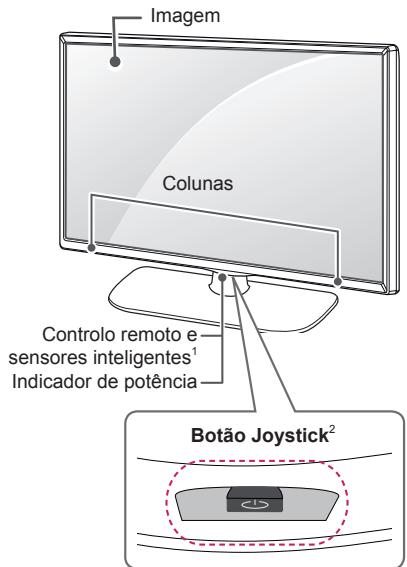

Peças e botões
Tipo C: LB58**-ZM
1 Sensor inteligente - Ajusta a qualidade da imagem de acordo com o ambiente circundante. 2 Botão Joystick - Este botão encontra-se por baixo do ecrã da TV.
NOTA
- Pode definir o indicador de potência para ligado ou desligado, selecionando OPÇÃO nos menus principais.
Utilizar o botão Joystick
Pode utilizar facilmente as funções da TV premindo ou movendo o botão joystick para cima, para baixo, para a esquerda ou para a direita.
Funções básicas
| Ligar | Quando a TV está desligada, Coloque o dedo no botão joystick, prima uma vez e solte-o. |
| Desligar | Quando a TV está ligada, Coloque o dedo no botão joystick, prima uma vez durante eles segundos e solte-o.
(No entanto, caso o botão Menu seja visível no ecra, ao manter premido o botão joystick pode sair do menu.) |
| Controlo do Volume | Se colocar o dedo no botão joystick e o empurrar para a esquerda ou para a direita, pode fazer orolledo volume comopretender. |
| Controlo de programas | Se colocar o dedo no botão joystick e o empurrar para cima ou para baixo, pode percorrer os programas gravados comopretender. |
NOTA
- Ao passar o dedo sobre o botão joystick e o empurrar para cima, para baixo, para a esquerda ou para a direita, tenha cuidado para não premir o botão joystick. Se premir o botão joystick primeiro, não pode fazer o rolo de volume e os programas guardados.
Com a TV ligada, prima o botão joystick uma vez.
Pode ajustar os itens do Menu(), *, X, (2) movendo o botão joystick para cima, para baixo, para a esquerda ou para a direita.
| X | O | TV desligada | Desliga a alimentação. |
| F | Definições | Permite aceder ao menu principal. |
| X | Fechar | Apaça as apareções nocles e volta à visualização de TV. |
| O | Lista de entrada | Altera a fonte de entrada. |

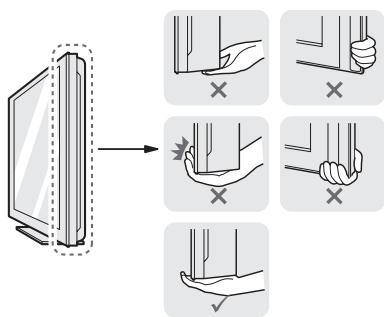

Quando deslocar ou levantar a TV, leia as seguintes instruções para impedir que esta fique riscada ou danificada e para garantir um transporte seguro independente do seu tipo ou tamanho.
ATENÇÃO
- Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.
- Recomenda-se que, quando deslocar a TV, a coloque dentro de uma caixa ou dentro da embalagem original.
- Antes de deslocar ou levantar a TV, desligue o cabo de alimentação e todos os outros cabos.
- Quando pegar na TV, deve manter o ecrã afastado de si para evitar danos.
- Segure nas partes superior e inferior da TV com firmeza. Certifique-se de que não agarra na parte transparente, nas colunas ou na área da grelha das colunas.
- Uma TV de grandes dimensões deve ser transportada, no mínimo, por 2 pessoas.
- Quando transportar a TV à mão, segure-a conforme a ilustração seguinte.
- Quando transportar a TV, não a exponha a solavancos ou vibrações excessivas.
- Quando transportar a TV, mantenha-a na vertical, nunca a vire de cabeça para baixo nem a incline para a esquerda ou para a direita.
- Não aplique pressão excessiva que provoque dobras/curvaturas na estrutura de enquadramento, pois isso pode danificar o ecrã.
ATENÇÃO
- Ao manusear a TV, tenha cuidado para não danificar o botão joystick saliente.
Montar numa mesa
1 Levante e incline a TV até esta ficar na posição vertical na mesa.
- Deixe um espaço livre de 10 cm (no mínimo) em relação à parede para uma ventilação adequada.
2 Ligue o cabo de alimentação a uma tomada elétrica.
ATENÇÃO
- Não coloque a TV próxima ou sobre fontes de calor, pois isso pode dar origem a um incêndio ou outros danos.
Fixar a TV numa parede
(Esta função não está disponível para todos os modelos.)
1 Introduza e aperte os parafusos com olhal ou os suportes e parafusos da TV na parte de trás da TV. - Se estiverem introduzidos parafusos no lugar dos parafusos com olhal, retire primeiro os parafusos. 2 Monte os suportes de parede com os parafusos na parede. Faça corresponder a localização do suporte de parede com os parafusos com olhal na parte de trás da TV. 3 Aperte firmemente os parafusos com olhal aos suportes de parede com uma corda resistente. Mantenha a corda numa posição horizontal em relação à superfície plana.
ATENÇÃO
- Não deixe que as crianças trepem ou se pendurem na TV.
NOTA
Utilize uma plataforma ou um armário suficientemente forte e grande para suportar adequadamente a TV. - Suporte, parafusos e cordões não estão incluídos. Pode obter acessórios adicionais através do seu fornecedor.
Montagem na parede
Fixe cuidadosamente um suporte de montagem na parede opcional na parte de trás da
TV e monte o suporte numa parede sólida perpendicular ao chão. Quando montar a TV noutros materiais de construção, consulte pessoal qualificado.
A LG recomenda que a montagem na parede seja executada por um profissional qualificado.
Certifique-se de que utiliza parafusos e suportes para a parede que cumpram a norma VESA.
As dimensões padrão dos kits de montagem na parede são descritas na janela seguinte.
Objetos adquiridos em separado (Suporte de montagem na parede)
| Modelo | 22LB49** | 28LB49** |
| VESA (A x B) | 75 x 75 | 100 x 100 |
| Parafuso padrão | M4 X L10 | M4 X L10 |
| Número de parafu-sos | 4 | 4 |
| Suporte de monta-gem na parede | LSW140B | LSW140B |
| Modelo | 32/39LB57**32/39LB58** | 42/47/50LB57**42/47/50/55LB58**47/50/55LB61** |
| VESA (A x B) | 200 x 200 | 400 x 400 |
| Parafuso padrão | M6 | M6 |
| Número de parafu-sos | 4 | 4 |
| Suporte de monta-gem na parede | LSW240BMSW240 | LSW440BMSW240 |
| Modelo | 60LB58**60LB61** | |
| VESA (A x B) | 400 x 400 | |
| Parafuso padrão | M6 | |
| Número de parafu-sos | 4 | |
| Suporte de monta-gem na parede | LSW440B | |
ATENÇÃO
- Desligue primeiro a alimentação antes de deslocar ou instalar a TV. Caso contrário, pode ocorrer um choque elétrico.
- Se instalar a TV no teto ou numa parede inclinada, o aparelho poderá cair e provocar ferimentos graves. Utilize um suporte de montagem na parede autorizado pela LG e contacte o representante local ou pessoal qualificado.
- Não aperte demasiado os parafusos, eles não podem danificar a TV e anular a garantia. Utilize parafusos e suportes de montagem na parede que cumpram a norma VESA. Os danos materiais ou ferimentos causados por uma má utilização ou pelo uso de um acessório inadequado não estão cobertos pela garantia.
- O comprimento do parafuso da superfície exterior da tampa traseira deverá ser inferior a 8 mm. (Apenas LB49**)
Almofada de montagem na parede
NOTA
- Utilize os parafusos indicados nas especificações para parafusos da norma VESA.
- O kit de montagem na parede inclui um manual de instalação e as peças necessárias.
- O suporte de montagem na parede é opcional. Pode obter acessórios adicionais através do seu fornecedor local.
- O comprimento dos parafusos pode ser diferente consoante o suporte de montagem na parede. Certifique-se de que utiliza parafusos com o comprimento correto.
- Para mais informações, consulte o manual fornecido com o suporte de montagem na parede.
NOTA
CONTROLO REMOTO
As descrições deste manual baseiam-se nos botões do controlo remoto.
Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (1,5 V AAA) fazendo corresponder as extremidades e com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias.
Para remover as pilhas, execute as ações de instalação pela ordem inversa.
ATENÇÃO
- Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto.
- O controlo remoto não está incluído em todos os mercados de vendas.
Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV. (Em uso do Modelo)
| 1 | 2 | 3 |
| 4 | 5 | 6 |
| 7 | 8 | 9 |
| LIST | 0 | Q.VIEW |
| ... | FAV | ^ |
| + | INFO | P |
| - | MUTE | √ |
| SETTINS | SMART | MY APPS |
| 1 | T.OPT | 1 |
| # TEXT | | |
| OK | | |
| BACK | | |
| ← | | |
| BACK | | |
| APP/× | REC/× | ■ |
| | |
| II | |
| Live TV Volta para TV em Direto. |
| Botões de controle (■, ▲, II, △, △) Controla os menus de Conteudo Premium, Time MachineReady ou SmartShare ou os disposíticos compatíveis com SIMPLINK (USB, SIMPLINK ou Time MachineReady). |
| 2 Botões coloridos Estes permitem aceder ações especialis em alguns dos menus. (●: Vermelho, ◆: Verde, ◆): Amarelo, ◆: Azul) |
(Em função do Modelo)
1
SUBTITLE: Marca a legenda preferencial no modo digital.
RATIO: Redimensiona uma imagem.
- INPUT: Altera a fonte de entrada.
TV/RAD /0: Seleciona os canais de rádio, televisão e programa DTV.
LIST: Acede à lista de programas gravados.
(L)(Espaço): Abre um espaço vazio no teclado do ecrã.
Q.VIEW: Regressa ao canal visualizado anteriormente.
PAGE: Desloca-se para o ecrã anterior ou seguinte.
INFO ①: Permite visualizar informações acerca do programa atual e ecrã.
SMART: Acede aos menus Smarthome (Página Inicial Inteligente).
MY APPS: Mostra a lista de aplicações.
Botões de navegação (cima/baixo/esquerda/direita): Para percorrer os menus ou as opções.
OK: Seleciona menus ou opções e confirma as introduções do utilizador.
EXIT Apaga as aparições no ecrã e volta à visualização de TV.
1 Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus. (▶: Vermelho, (▶): Verde, (▶): Amarelo, (▶): Azul)
2 BOTÕES DE TELE TEXTO Estes botões são utilizados para o teletexto.
LIVE TV Volta para TV em Direto.
Q. MENU Acede aos menus rápidos.
Botões de controlo (I, ▶, II, ◀, ▶) Controla os menus de conteúdo
Premium, Time Machine Ready ou SmartShare ou os dispositivos compatíveis com SIMPLINK (USB, SIMPLINK ou Time Machine Ready).
RECI/* Inicia a gravação e aparece o menu de gravação. (apenas no Modelo de suporte Time Machine Ready)
SLEEP Define o temporizador para desligar.
AD Ao premir o botão AD, a função de descrições de áudio é ativada.
APPI* Seleciona a fonte de menu de TV MHP. (Apenas Itália) (Em uso do Modelo)

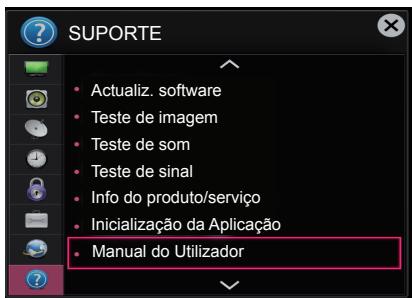

COMO UTILIZAR O GUIA DO UTILIZADOR
O Guia do Utilizador permite um acesso mais fácil às informações detalhadas da TV.
1 Prima o botão SMART para aceder ao menu Smart home (Página Inicial Inteligente). 2 Selecione CONFIGURAÇÕES → SUPORTE. 3 Selecione Manual do Utilizador e carregue no botão OK
MANUTENÇÃO
Limpar a TV
Limpe regularmente a TV para manter o melhor desempenho e prolongar a vida útil do aparelho.
ATENÇÃO
- Não se esqueça de primeiro desligar a alimentação, e desligar o cabo de alimentação da tomada elétrica e todos os outros cabos.
- Quando a TV ficar sem supervisão ou não for utilizada por um longo período de tempo, desligue o cabo de alimentação da tomada elétrica para evitar possíveis danos devidos a relâmpagos ou picos de corrente.
Ecrã, estrutura, caixa e suporte
- Para remover o pó ou sujidade ligeira, limpe a superfície com um pano seco, limpo e macio.
- Para remover a sujidade maior, limpe a superfície com um pano macio humedecido com água limpa ou um detergente suave diluído. Em seguida, limpe de imediato com um pano seco.
ATENÇÃO
- Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.
- Não pressione, esfregue nem arranhe a superfície do ecrã com as unhas ou algo um objeto afiado, pois pode provocar riscos no ecrã e distorções na imagem.
- Não utilize produtos químicos, pois podem danificar o produto.
- Não pulverize líquidos na superfície. A entrada de água na TV pode resultar em incêndios, CHOQUES ELÉTRICOS ou avarias.
Cabo de alimentação
Remova regularmente a acumulação de pó e sujidade no cabo de alimentação.
RESOLUÇÃO DE PROBLEMAS
| Problema | Solução |
| Não é possível controlar a TV com o controlo remoto. | • Verifique o sensor do controlo remot no aparecido e tente novamente.
• Verifique se há algum obstáculo entre o aparecido e o controlo remoto.
• Verifique se as pilhasalready está boas e correclamente instaladas (⊕com ⊙, ⊙com ⊙). |
| Não épresentada nenhuma imagem e não é ouvido nenhum som. | • Verifique se o produits está ligado.
• Verifique se o cabo de alimentação está ligado a uma tomada electrica.
• Verifique se há algum problema com a tomada electrica, ligando outros dispositivos a esta. |
| A TV desiga-se repentinamente. | • Verifique as definições do controlo de alimentação. A alimentação pode ser sidos interrompida.
• Verifique se a função Suspensorão Autom. (Em funcão do modelo)/Hora desligar/ Temporizador está activada nas definições de HORAS.
• Se a TV estiver ligada sem sinal, está desiga-se automaticamente às 15 minutos de inactividade. |
| Ao ligar ao PC (HDMI/DVI), épresentada amensagem“Sem sinai” ou“Formatovirtual”. | • Deslgue/ligue a TV com o controlo remoto.
• Volte a ligar o cabo HDMI.
• Reinicie o PC com a TV ligada. |
ESPECIFICAÇÕES
(Em função do modelo)
| Especificação do modulo LAN sem fios (TWFM-B006D) |
| Padão | IEEE802.11a/b/g/n |
| Intervalo de frequência | 2400 a 2483.5 MHz
5150 a 5250 MHz
5725 a 5850 MHz (Para paises fora da União Europeia) |
| Potência de saída (máx.) | 802.11a: 11 dBm
802.11b: 14 dBm
802.11g: 10.5 dBm
802.11n - 2.4GHz: 11 dBm
802.11n - 5GHz: 12.5 dBm |
| • Como o canal de banda utilizesdougalpeispodesser不同于,ouutilizador nãopodealterarnemajurarafrequênciadefunciramento eesteproduito estáconfiguradoparaatabela de Frequênciasregionais.
• Estedispositivodeveserinstaladoeutilizandoamúrida minima de20cmentreodispositivooecorpo.Estafrase serve dedeclaraçãogeralàponderaçãodo ambientedeutilização. |
MANUAL DO UTILIZADOR TV LED*
