MANUAL DE USUARIO 32LB5700 LG
Conecta la TV a una toma de pared de antena con un cable RF (75 Ω).
NOTA
- Emplea un divisor de señal cuando desee utilizar más de dos TV.
- Si la imagen es de baja calidad, instale un amplificador de señal correctamente para mejorar la calidad de imagen.
- Si la imagen es de baja calidad con una antena conectada, intente volver a orientar la antena en la dirección adecuada.
- No se suministran el cable de antena ni el conversor. Audio DTV admitido: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
Para conectar la TV a una antena parabólica, enchufe un cable de RF de satélite a una toma de satélite (75 Ω).

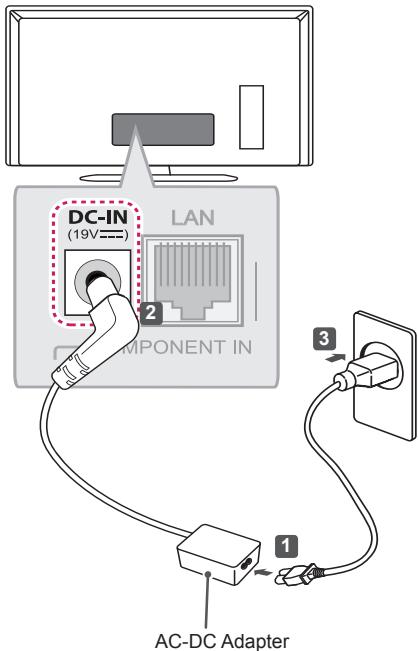

Conexión del adaptador
(Solo LB49**)
PRECAUCIÓN
- Antes de conectar el enchufe de alimentación de la TV a la toma de pared, compruebe que ha conectado la TV al adaptador de alimentación de CC.
Transmite las señales de audio y video de un dispositivo externo a la TV. Use el cable euroconector para conectar el dispositivo externo a la TV, tal y como se muestra en la ilustración.
| Tipo de salute
Modo de =
entrée | AV1
(Salida de TV1) |
| TV digital | TV digital |
| TV Analógica, AV | TVanalógica |
| Component |
| HDMI |
1 Salida de TV: calidad de señales de TV analógica o digital.
NOTA
- Todo cable euroconector que se emplee deberá estar blindado.
| Tipo de saía
Modo de entrada actual | AV1
(Saía TV1) |
| TV Digital | TV Digital |
| TV Analógica, AV | TV Analógica |
| Componentes |
| HDMI |
1 Salida de TV: señales de salida de TV analógica o digital.
NOTA
- Cualquier cable Euroconector utilizado deberá estar blindado.
Conecte la TV a los dispositivos externos. Para conseguir la mejor calidad de imagen y sonido, conecte el dispositivo externo y la TV con el cable HDMI tal como se muestra. Algunos cables no se incluyen.
Puede conectar varios dispositivos externos a la TV y cambiar entre los modos de entrada para seleccionar un dispositivo externo. Para obtener más información sobre la conexión de dispositivos externos, consulte el manual que se incluye con cada dispositivo.
Los dispositivos externos disponibles son: receptores HD, reproductores de DVD, videos, sistemas de audio, dispositivos de almacenamiento USB, PC, consolas de juegos, etc.
NOTA
- La conexión de dispositivos externos puede variar entre distintos modelos.
- Conecte los dispositivos externos a la TV independientemente del orden de los puertos de la TV.
- Si graba un programa de TV en un grabador de DVD o un video, asegúrese de conectar el cable de entrada de TV a la TV y al grabador de DVD o al video. Para obtener más información sobre la conexión, consulte el manual que se incluye con el dispositivo que se conecte.
- Consulte el manual del equipo externo para obtener las instrucciones de funcionamiento.
- Si conecta una consola de juegos a la TV, emplee el cable proporcionado con el dispositivo en cuestión.
- En el modo PC, puede que se genere ruido asociado a la resolución, al patrón vertical, al contraste o a la luminosidad. Si se produce ruido, cambie la calidad de PC a otra resolución, cambie la frecuencia de actualización o ajuste la luminosidad y el contraste del menú IMAGEN hasta que la imagen se muestre más clara.
- En el modo PC, puede que algunos ajustes de la resolución no funcionen correctamente en función de la tarjeta gráfica.
- La TV LED de LG aplica una pantalla LCD con iluminación posterior LED.
Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite.
LICENCIAS
Las licencias admitidas pueden diferir según el modelo. Para obtener más información acerca de las licencias, visite www.lg.com.
DOLBY DIGITAL PLUS
HDMI
DIVX HD
DTS 2.0+Digital Out
AVISO DE SOFTWARE DE CÓDIGO ABIERTO
Para obtener el código fuente correspondiente bajo licencias GPL, LGPL, MPL y otras licencias de código abierto que contiene este producto, visite http://opensource.lge.com.
Además del código fuente, puede descargar las condiciones de las licencias, la exención de responsabilidad de la garantía y los avisos de copyright.
LG Electronics también le proporcionará el código abierto en CD-ROM por un importe que cubra los gastos de su distribución (como el soporte, el envío y la manipulación) previa solicitud por correo electrónico a opensource@lge.com. Esta oferta es válida durante tres (3) años a partir de la fecha de adquisición del producto.
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
Para obtener más información sobre la configuración del dispositivo de control externo, visite www.lg.com
INSTRUCCIONES DE SEGURIDAD
Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto.
ADVERTENCIA
- No coloque la TV ni el mando a distancia en los siguientes entornos:
- Una ubicación expuesta a luz solar directa
- Un área con mucha humedad, como un cuarto de baño
- Cerca de cualquier fuente de calor, como hornos u otros dispositivos que emitan calor
- Cerca de la encimera de la cocina o de un humidificador, donde pueda estar expuesta a vapor o aceite
- Un área expuesta a la lluvia o al viento
- Cerca de recipientes que contengan agua, como floreros
De lo contrario, podrían producirse incendios, descargas eléctricas, averías o deformaciones en el producto.
- No coloque el producto donde pueda verse expuesto al polvo.
Esto supone un riesgo de incendio.
- El enchufe de la toma de corriente es el dispositivo de desconexión. Debe
poder acceder en todo momento a dicho enchufe.
- No toque el enchufe de alimentación con las manos húmedas. Si las
clavijas están húmedas o cubiertas de polvo, séquelas o límpielas.
Si hay un exceso de humedad, podría sufrir una descarga.
- Asegúrese de conectar el cable de alimentación a una toma de corriente
con toma de tierra. (Excepto para dispositivos sin toma a tierra).
Podría electrocutarse o sufrir daños personales.
- Asegúrese de enchufar el cable de alimentación hasta el final.
Si el cable de alimentación no está completamente conectado, puede causar un mal funcionamiento.
provocar un incendio.
- Asegúrese de que el cable de alimentación no entra en contacto con
objetos calientes, como una estufa.
Esto puede suponer un riesgo de incendio o de descarga eléctrica.
- No coloque objetos pesados, ni el propio producto, sobre los cables de alimentación.
De lo contrario, podría provocar incendios o descargas eléctricas.
| · Pliegue el cable de antenna que conecta la TV con la antenna externa del edificio para evaporar que se moje con la lluvia. El agua所提供 dañar el interior del producto y podrjan producirse descargas electricas. |
| · Cuando monte la TV en la pared, asegúrese de no hacerlo dejoinglos cables deSEOyde alimentación colgando por la parte trasera. Podría Cause un incendio o producir una descarga electrica. |
| · No enchufe demasiados dispositivos electricos a una misma toma de alimentación electrónica multiple. De lo contrario, podría Produce un incendio por excesso de calentimiento. |
| · No golpee ni deje caer el producto cuando lo conecta a dispositivos externos. De lo contrario, podría Produce lesiones personales o daños en el producto. |
| · Mantenga el embalaje de vinilo o de material aisliente lejos del alcance de los niños. El material aisliente es nocivo si se ingiere. En caso de ingestión por error, provoque el vornado del paciente y acuda al hospital más cercano. El embalaje de vinilo también pueda provocar asfixia. Manténgalo fuea del alcance de los niños. |
| · No permitta que los niños se suban ni se agarren a la TV. De lo contrario, la TV podría caerse y occasionar daños personales. |
| · Deseche adecuadamente las pilas usadas para evaporar que los niños las ingieran. En caso de que este suceda, consulte con un medico inmediamente. |
| · No introduzca materiales conductores (como una varilla de metal) en un extremo del cable de alimentación Pridezas cuando el othero extremo está enchufado a la toma de corriente de pared. Tampoco toque el cable de alimentación una vez enchufado a la toma de corriente. Podría electrocutarse. (En func del Modelo) |
| · No coloque ni almacene sustancias inflamables cerca del producto. Una Manipulación imprudente de estas sustancias podría provocar una explosión o un incendio. |
| · No introduzca objetivos metálicos (como monedas, horquillas, varillas o alambre) ni inflamables (como papel o cerillas) bajo el producto. Debe prestarse una atencion especial a los niños. Pueden producirse descargas electricas, incendios o daños personales. Si se introduce un objeto extraño en el producto, desconnecte el cable de alimentación y póngase en contacto con el centro de atencion al cliente. |
| · No pulverice agua sobre el producto ni frote con ninguna sustancia inflamable (como disolvente o benceno). Puede causar un incendio o una descarga electrica. |
| ·No deje que el producto sufra impactos o que caigan objetivos sobre el o sobre la pantalla. Podría electrocutarse y el producto podría sufir daños. |
| ·No toque el producto o la antenna durante una tormenta electrónica. Podría electrocutarse. |
| ·No toque la toma de corriente cuando se produzca una fuga de gas. Abra lasVentanas y ventilalehabitatación. Una chispapodría provocar un incendio o causarlequmaduras. |
| ·No desmonte, repare ni modifique el producto según su criterio. Puede causar un incendio o una descarga electrónica. Póngase en contacto con el centro de atencion al cliente paraequalquiercomprobación, calibración or reparación. |
| ·Si occur algo de lo indicado a continuación,desenchufe inmediamenteel producto y póngase en contacto con su centro de servicios local.- El producto ha sufrido un impacto- Se ha dañado el producto- Se han introducido objetosextraños en el producto- El producto emitió humo o un olorextrañoEsto podría provocar incendios o descargas electricas. |
| ·Si noiene previsto utilizing el producto durante mucho tiempo,desenchufeel cable of alimentación.La accumulatoración de polvo pueda provocar incendios,minternas que eldeterioro del revestimiento aisliente pueda provocar fugas electricas,descargas o incendios. |
| ·El aparato noDebe quedar expuesto a goteras ni salpicaduras.Tampocodeberá colocar encima objetos con contenido liquido, como floreros. |
| ·No instale este producto en una pared si pueda quedar expuesto al aceite o a la neblina deaceite. Este podradañar el producto y provocar que se caiga. |
PRECAUCIÓN
- Instale el producto en un lugar alejado de ondas de radio.
- Entre la antena exterior y las líneas de alimentación debe dejarse una distancia suficiente como para evitar que se entren en contacto, incluso en caso de caída de la antena. Podría producirse una descarga eléctrica.
- No instale el producto en lugares como un estante poco estable o una superficie inclinada. Evite también los lugares sobre la vuelta, lo cual podría producir daños personales o daños en el producto.
- Si instala la TV en un soporte, es necesario que tome medidas para evitar que el producto vuelque. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales.

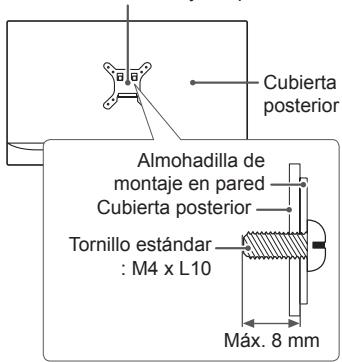

- Si tiene intención de montar el producto en la pared, fije la interfaz de montaje estándar VESA (piezas opcionales) a la parte posterior del producto. Cuando instale el equipo de forma que vaya a utilizar el soporte de pared (piezas opcionales), fíjelo cuidadosamente para que no se caiga.
- Utilice únicamente los elementos adjuntos/accesorios especializados por el fabricante.
- Cuando instale la antena, consulte con un técnico calificado. De lo contrario, corre riesgo de incendio o de descarga eléctrica.
- Le recomendamos que mantenga una distancia de 2 a 7 veces la longitud de la pantalla cuando vea la TV. Si ve la TV durante un largo periodo de tiempo, es posible que vea borroso.
- Utilice solamente el tipo específico de pila. De lo contrario, podrían producirse daños en el mando a distancia.
- No mezcle pilas viejas y antiguas. De lo contrario, podrían sobrecalentarse las pilas y presentar fugas.
- No exponga las baterías a temperaturas muy elevadas y manténgalas alejadas de la luz solar directa, el fuego y emisores de calor eléctricos.
- No coloque baterías no recargables en el dispositivo cuando se esté cargando.
- Asegúrese de que no hay objetos entre el mando a distancia y el sensor.
- La señal del mando a distancia puede verse afectada por la luz del sol u otra luz fuerte. En este caso, oscurezca la habitación.
- Cuando conecte dispositivos externos como videoconsolas, asegúrese de que los cables que se conectan sean lo suficientemente largos. De lo contrario, el producto podrá darse la vuelta, lo cual podría producir daños personales o daños en el producto.
- No encienda ni apague el producto enchufando y desenchufando la clavija a la toma de pared. (No utilice la clavija como un interruptor). Puede provocar un fallo mecánico o una descarga eléctrica.
- Siga las instrucciones de instalación que se indican a continuación para evitar que el producto se sobrecaliente.

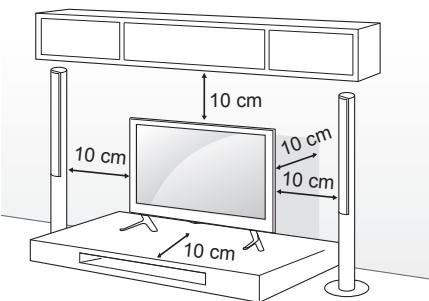

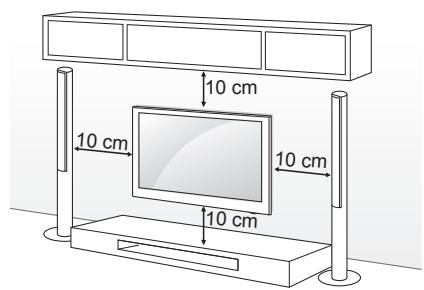

- La distancia entre el producto y la pared ha de ser de al menos 10 cm.
- No instale el producto en un lugar sin ventilación (p. ej., en un estante o en un armario).
- No instale el producto en una alfombra o un cojín.
- Asegúrese de que la rejilla de ventilación no está bloqueada por manteles o cortinas.
De lo contrario, se pueden producir incendios.
- Procure no tocar las aberturas de ventilación cuando la TV haya estado funcionando durante largos periodos de tiempo, ya que puede calentarse. Esto no afecta al funcionamiento del producto.
- Revise periódicamente el cable del aparato, y si su aspecto indica daños o deterioro, desenchúfelo, cese de utilizarlo y haga que un profesional de servicios autorizado lo sustituya por una pieza de repuesto idéntica.
- Evite que el polvo se acumule en las clavijas del enchufe de alimentación o en la toma. Esto supone un riesgo de incendio.
Proteja el cable de alimentación de un mal uso físico o mecánico: no lo retuerza, no lo doble ni lo punce y evite que se cierre ninguna puerta sobre él. No camine sobre el cable. Preste especial atención a los enchufes, las tomas de pared y el punto de salida del cable en el aparato.
- No presione el panel con fuerza usando la mano ni ningún objeto afilado como un clavo, lápiz o bolígrafo, ni tampoco lo raye.
- Evite tocar la pantalla o colocar los dedos sobre ella durante un tiempo prolongado. Si lo hace, podrá provocar una distorsión temporal en la pantalla.
- Cuando limpie el producto y sus componentes, desconecte la corriente primero y límpielo con un paño suave. Una fuerza excesiva podrá producir arañazos o decoloración. No pulverice agua ni limpie el producto con un paño húmedo. No utilice nunca limpiacristales, productos industriales o para vehículos, abrasivos o cera, benceno, alcohol, etc., ya que puede dañar el producto y el panel. De lo contrario, PODRÍAN producirse incendios, descargas eléctricas o daños en el producto (deformación, corrosión o roturas).
- Siempre que la unidad está conectada a la toma de corriente, no está desconectada de la fuente de alimentación, excepto si el interruptor de la unidad está apagado.
- Cuando desconecte el cable, agárrelo por el enchufe y desenchúfelo. Si los cables que se encuentran en el interior del cordón de alimentación se desconectan, puede producirse un incendio.
- Cuando traslade el producto, asegúrese de apagarlo primero. A continuación, desconecte los cables de alimentación, los cables de antena y los demás cables de conexión. Puede que el equipo de la TV o el cable de alimentación estén dañados, lo que puede provocar un incendio o una descarga eléctrica.

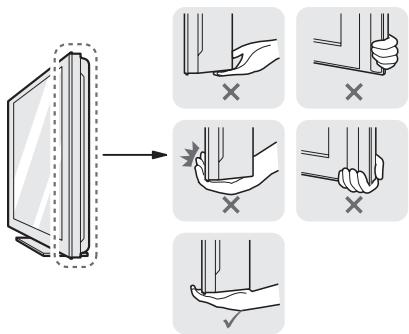

- Dado el elevado peso del producto, muévalo o desembálelo siempre con la ayuda de alguien.
De lo contrario, se pueden producir daños personales.
- Póngase en contacto con el centro de atención al cliente para limpiar las piezas internas del producto una vez al año.
El polvo acumulado podría producir un fallo mecánico.
- Solicite cualquier reparación necesaria al personal cualificado. Las reparaciones son necesarias cuando el aparato sufre cualquier tipo de daños, como daños en el cable de alimentación o el enchufe, vertido de líquidos o caída de objetos sobre el aparato, exposición del aparato a la lluvia o la humedad, o cuando no funciona con normalidad o ha sufrido una caída.
- Si toca el producto y está frío, podrá producirse un pequeño «parpadeo» al encenderlo. Esto es normal; el producto no tiene ningún problema.
- El panel es un producto de alta tecnología con una resolución de dos a tres millones de píxeles. Puede que vea algunos puntos negros o puntos de colores brillantes (rojo, azul o verde) de 1 ppm en el panel. Esto no significa que haya una avería y no afecta al rendimiento ni a la fiabilidad del producto.
Este fenómeno también ocurre en productos de otros fabricantes y no está sujeto a cambio ni reembolsos.
- Podría ver una luminosidad y un color diferentes en el panel según su posición de visualización (izquierda/derecha/arriba/abajo).
Este fenómeno ocurre debido a las propias características del panel. No está relacionado con el rendimiento del producto y no es una avería.
- Si visualiza una imagen congelada (p. ej., el logotipo del canal de emisión, una escena de un videojuego) durante un largo periodo de tiempo, la pantalla podría dañarse, lo que haría que la imagen quedase impresa, lo que se conoce como adherencia de imágenes. La garantía no cubre la adherencia de imágenes en el producto.
Evite que se muestre una imagen fija en la pantalla de la televisión durante un tiempo prolongado (2 o más horas en pantallas LCD, 1 hora o más para TV de plasma).
Además, si se ve la TV en formato 4:3 durante mucho tiempo, se puede producir adherencia de imagen en los bordes del panel.
Este fenómeno también ocurre en productos de otros fabricantes y no está sujeto a cambio ni reembolsos.
- Sonido generado
"Crujido": el sonido que se produce cuando se ve o cuando se apaga la TV está generado por la contracción térmica del plástico debido a la temperatura y a la humedad. Este ruido es común en los productos para los que se requiere deformación térmica. Zumbido del circuito eléctrico/panel: un circuito de conmutación de alta velocidad, que suministra una gran cantidad de energía para hacer funcionar un producto, genera un ruido de nivel bajo. Varía según el producto.
Este sonido generado no afecta al rendimiento ni a la fiabilidad del producto.
NOTA
- La imagen que se muestra puede diferir de la de su TV.
- Es posible que el menú en pantalla (OSD) de la TV no coincida exactamente con el de las imágenes incluidas en este manual.
- Los menús y las opciones disponibles pueden diferir según la fuente de entrada o el modelo de producto que emplee.
- Puede que en el futuro se incorporen nuevas unidades a esta TV.
- La TV puede ponerse en modo de espera para reducir el consumo de energía. Asimismo, deben apagar la TV si no se va a utilizar durante cierto tiempo, ya que así también se reduce el consumo de energía.
- La energía consumida durante el uso puede reducirse significativamente si se disminuye el nivel de luminosidad de la pantalla, lo que ayudará a reducir los costes generales de funcionamiento.
MONTAJE Y PREPARACIÓN
Desembalaje
Compruebe si se incluyen los siguientes elementos con el producto. Si falta algún accesorio, póngase en contacto con el distribuidor local en el que adquirió el producto. Las ilustraciones que aparecen en este manual pueden ser diferentes de los elementos y el producto reales.
PRECAUCIÓN
- Para garantizar la seguridad y la vida útil del producto, no utilice elementos no aprobados.
- Los daños o lesiones causados por el uso de elementos no aprobados no están cubiertos por la garantía.
- Algunos modelos incluyen una delgada película adherida a la pantalla. No la retire.
NOTA
- Los elementos proporcionados con el producto pueden variar en función del modelo.
- Las asignaciones del producto o el contenido de este manual pueden estar sujetos a cambios, como en el caso de la actualización de las funciones del producto.
- Para obtener una conexión óptima, los cables HDMI y los dispositivos USB deben tener biseles de menos de 10 mm de grosor y 18 mm de ancho. Utilice un cable de extensión compatible con USB 2.0 si el cable USB o la memoria USB no son adecuados para el puerto USB de su TV.
Mando a distancia y pilas (AAA)
Manual de usuario
Organizador de cables
Sujeción de cables
2EA
(Solo LB57**, LB58**-ZA/ZB/ZG/ZJ, LB61*)
Base del soporte (Solo LB49**-ZH)
Base del soporte (Solo LB49**-ZB/ZG)
Base del soporte
(Solo LB57 , LB58 -ZA/ZB/ZG/ZJ, LB61**)
Cuerpo del soporte / base del soporte (Solo LB58*-ZM)
Cable de alimentación
Adaptador de CC / Cable de alimentación (Solo LB49**)
Tornillos del soporte 2 EA, M4 x L10 (Solo 28LB49**-ZH)
Tornillos del soporte 4EA, M4 x L14 (Solo 39/42/47/50LB57 , 39/42/47/50/55LB58 -ZA/ZB/ZG/ZJ, 42/47/50/55/60LB58 -ZM, LB61 )
Tornillos del soporte
2EA, M4 x L20
Tornillos del soporte
4EA, M4 x L20
(Solo LB58**-ZM)

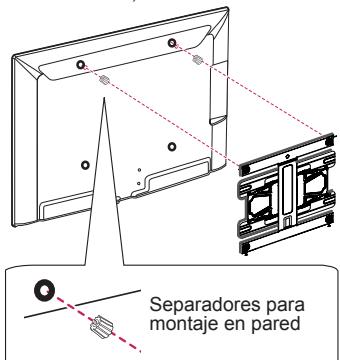

Separadores para montaje en pared
2EA
(Solo 42LB57 , 42LB58 )
Goma
2EA
(Solo LB58**-ZM)
Compra por separado
Los artículos que se compran por separado pueden cambiarse o modificarse sin notificación alguna para mejorar la calidad.
Póngase en contacto con el distribuidor para comprar estos artículos.
Estos dispositivos solo funcionan en ciertos modelos.
El nombre de modelo o su diseño puede cambiar en función de la actualización de las funciones del producto, las circunstancias o las políticas del fabricante.
AN-MR500
Mando a distancia Mágico
AN-WF500
Dongle Wi-Fi / Bluetooth
AN-VC5**
Cámara de videollamada
Dispositivo de audio LG
Tag On
- Solo se puede usar el mando a distancia Mágico y el dispositivo de audio LG (inalámbrico) cuando se utiliza el dispositivo de seguridad Wi-Fi/Bluetooth.

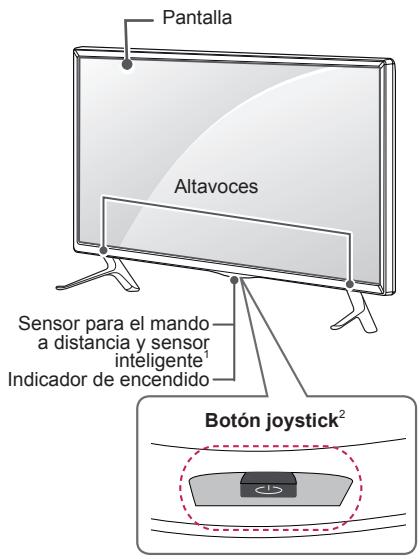

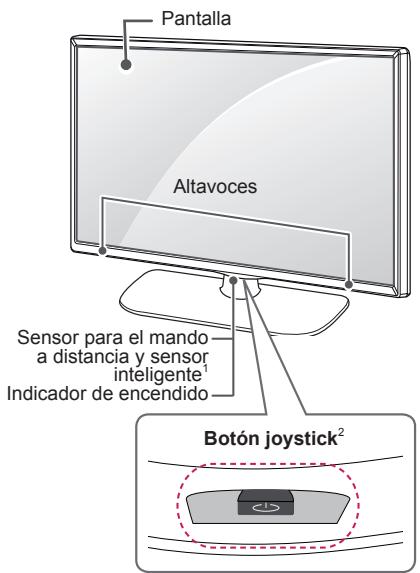

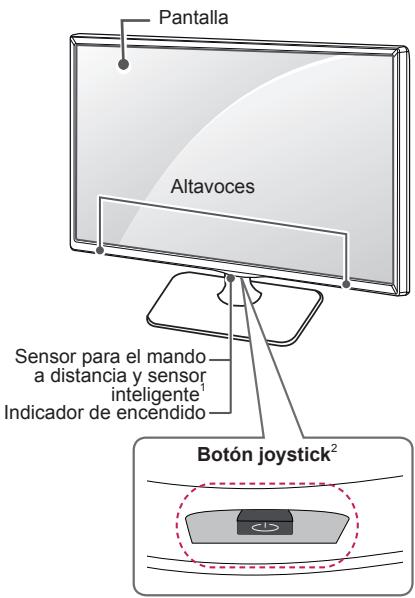

Piezas y botones
Tipo A: LB49 -ZH, LB57 , LB58 -ZA/ZB/ZG/ZJ, LB61
Tipo B: LB49**-ZB/ZG
Tipo C: LB58**-ZM
1 Sensor inteligente - permite ajustar la calidad de imagen en relación al entorno. 2 Botón joystick - Este botón está situado bajo la pantalla de la TV.
NOTA
- Puede activar o desactivar el indicador de encendido seleccionando OPGON en los nombres principales.
Uso del botón joystick
Puede utilizar las funciones de la TV fácilmente con solo pulsar o mover el botón joystick hacia arriba, hacia abajo, hacia la izquierda o hacia la derecha.
Funciones básicas
| Encendido | Cuando la TV está apagada, colque el dedo en el botón joystick, púlselo una vez y, a continuación, retire el dedo. |
| Apagado | Cuando la TV está encendida, colque el dedo en el botón joystick, púlselo durante unoicoslashos y, a continuación, retire el dedo.
(Sin embargo, si el botón Menu (Menú) está en la pantalla,mantener pulsado el botón joystick le permitirásalir del menú). |
| Control de volumen | Puede ajustar el nivel de volumen colocando el dedo en el botón joystick y moviéndolo hacerla izquierda o la derecha. |
| Control de programas | Puede desplazarse por los programas almacenados colocando el dedo en el botón y moviéndolo hacerarriba o hacer abajo. |
NOTA
- Cuando coloque el dedo sobre el botón joystick y lo dirija hacia arriba, abajo, la derecha o la izquierda, tenga cuidado de no pulsarlo. Si lo pulsa primero, no podrá ajustar el volumen y los programas guardados.
Cuando la TV esté encendida, pulse el botón joystick una vez.
Puede ajustar las opciones del menú (0, 品, X, 一) moviendo el botón joystick hacia arriba, hacia abajo, hacia la izquierda o hacia la derecha.
| | Apagar TV | Apaga la television. |
| Config. | Permitte acceder al menú principal. |
| Cerrar | Permitte salir de todas las pantallas y volver al modo de visualización de TV. |
| Lista de entradas | Permitte cambio la fuente de entrada. |
Elevación y desplazamiento de la TV
Antes de levantar o mover la TV, lea la información siguiente para evitar arañar o dañar la TV y transportarla de forma segura, independientemente del tipo y tamaño que se trate.
PRECAUCIÓN
- Procure en todo momento no tocar la pantalla, ya que podría dañarla.
- Se recomienda mover la TV en el interior de la caja o envuelta en su material de embalaje original.
- Antes de levantar o mover la TV, desenchufe el cable de alimentación y los demás cables.
- Al sostener la TV, la pantalla debería orientarse hacia el lado contrario al que se encuentre usted para evitar daños.
- Sujete con firmeza la parte superior e inferior del marco de la TV. Asegúrese de no sujetar la TV por la zona transparente, la zona del altavoz o la zona de la rejilla del altavoz.
- Para transportar una TV grande, se necesitan como mínimo dos personas.
- Cuando transporte la TV con las manos, sujétela como se muestra en la ilustración.
- Al transportar la TV, no la exponga a sacudidas ni a vibraciones excesivas.
- Cuando transporte la TV, manténgala en vertical, nunca la gire hacia uno de sus lados ni la incline hacia la izquierda o la derecha.
- No aplique demasiada presión sobre la estructura del marco porque podría doblarse o deformarse y dañar la pantalla.
PRECAUCIÓN
- Al manipular la TV, asegúrese de no dañar el botón que sobresale del joystick.
Montaje en una mesa
1. Levante la TV e inclínela hasta la posición vertical sobre una mesa. - Deje un espacio de 10 cm (como mínimo) con respecto a la pared para permitir una ventilación adecuada.
2. Enchufe el cable de alimentación a una toma de pared.
PRECAUCIÓN
- No coloque la TV sobre fuentes de calor, ya que esto podría provocar un incendio u otros daños.
(Esta función no está disponible en todos los modelos).
1 Inserte y apriete los cáncamos o los soportes y los pernos de la TV en la parte posterior de esta. - Si hay pernos insertados en la posición de los cáncamos, quite primero los pernos. 2 Monte las abrazaderas de pared junto con los pernos en la pared.
Haga coincidir la ubicación del soporte de pared y los cáncamos en la parte posterior de la TV.
3 Conecte los cáncamos y las abrazaderas de pared firmemente con una cuerda resistente. Asegúrese de mantener la cuerda horizontal con respecto a la superficie plana.
PRECAUCIÓN
- Asegúrese de que los niños no se suban a la TV ni se cuelguen de esta.
NOTA
- Utilice una plataforma o una carcasa que sea lo suficientemente resistente y grande como para sostener la TV de forma segura.
- Los soportes, pernos y cuerdas no se suministran. Puede solicitar accesorios adicionales a su distribuidor local.
Montaje en una pared
Monte un soporte de montaje en pared opcional en la parte posterior de la TV con cuidado e instale el soporte de montaje en una pared robusta y perpendicular con respecto al suelo. Si desea fijar la TV sobre otros materiales del edificio, póngase en contacto con personal calificado.
LG recomienda que un profesional calificado instale el soporte de pared.
Asegúrese de usar tornillos y un soporte de montaje en pared que cumplan con el estándar VESA. Las dimensiones estándar de los kits de montaje en pared se describen en la tabla.
Soporte de montaje en pared (se adquiere por separado)
| Modelo | 22LB49** | 28LB49** |
| VESA (A x B) | 75 x 75 | 100 x 100 |
| Tornillo estándar | M4 X L10 | M4 X L10 |
| Número de tornillos | 4 | 4 |
| Se adquiere poreparado | LSW140B | LSW140B |
| Modelo | 32/39LB57**32/39LB58** | 42/47/50LB57**42/47/50/55LB58**47/50/55LB61** |
| VESA (A x B) | 200 x 200 | 400 x 400 |
| Tornillo estándar | M6 | M6 |
| Número de tornillos | 4 | 4 |
| Se adquiere poreparado | LSW240BMSW240 | LSW440BMSW240 |
| Modelo | 60LB58**60LB61** | |
| VESA (A x B) | 400 x 400 | |
| Tornillo estándar | M6 | |
| Número de tornillos | 4 | |
| Se adquiere poreparado | LSW440B | |
PRECAUCIÓN
- En primer lugar, desenchufe el cable de alimentación y, después, mueva o instale la TV. De lo contrario, podría producirse una descarga eléctrica.
- Si instala la TV en un techo o una pared inclinada, puede caerse y producir lesiones físicas graves.
Utilice un soporte de montaje en pared autorizado por LG y póngase en contacto con el distribuidor local o con personal cualificado.
- No apriete los tornillos en exceso, ya que esto podría ocasionar daños a la TV y anular la garantía.
- Utilice tornillos y soportes de montaje en pared que cumplan con el estándar VESA. La garantía no cubre los daños ni lesiones físicas causados por el mal uso o por emplear un accesorio inadecuado.
- La longitud del tornillo desde la superficie exterior de la cubierta posterior debe ser inferior a 8 mm. (Solo LB49**)
Almohadilla de montaje en pared
NOTA
- Utilice los tornillos que se enumeran en las especificaciones del estándar VESA.
- El kit de montaje en pared incluye un manual de instalación y las piezas necesarias.
- El soporte de montaje en pared es opcional. Puede solicitar accesorios adicionales a su distribuidor local.
- La longitud de los tornillos puede diferir según el soporte de montaje en pared. Asegúrese de emplear una longitud adecuada.
- Para obtener más información, consulte el manual incluido con el soporte de montaje en pared.
NOTA
Solo 42LB57** 42LB58

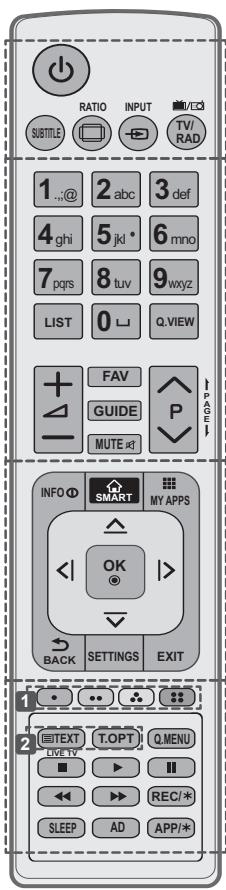

MANDO A DISTANCIA
Las descripciones que aparecen en este manual se basan en los botones del mando a distancia.
Lea este manual con detenimiento y utilice la TV correctamente.
Para instalar las pilas, abra la tapa del compartimento, sustituya las pilas (AAA de 1,5 V) haciendo coincidir los polos + y - con las indicaciones de la etiqueta del interior del compartimento, y vuelva a colocar la tapa.
Para quitar las pilas, realice el proceso de instalación en orden inverso.
PRECAUCIÓN
- No mezcle pilas antiguas y nuevas, ya que esto podría dañar el mando a distancia.
- El mando a distancia no se incluye en todos los mercados.
Asegúrese de apuntar con el mando a distancia hacia el sensor correspondiente de la TV.

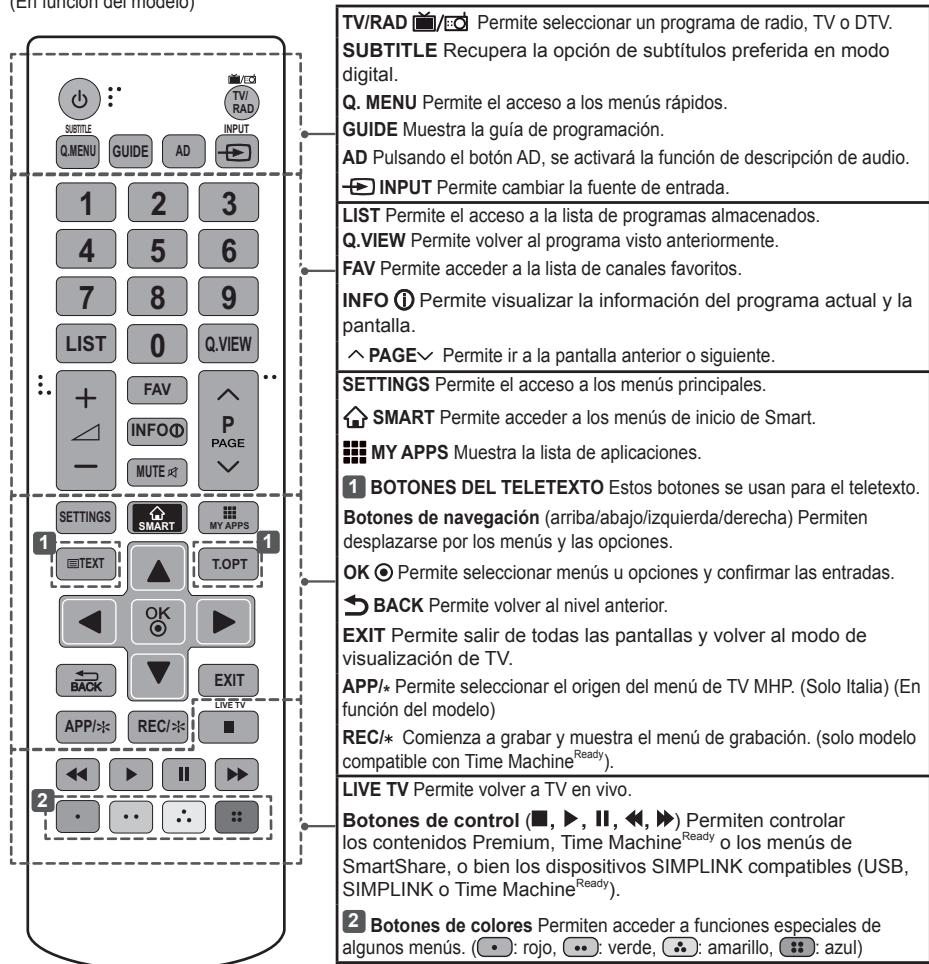

(En función del modelo)
(En función del modelo)
| SUBTITLE Recupera la optación de subáculos preferida en modo digital.
□ RATIO Permite estar el時間 de laImagen.
- INPUT Permite estar la fuente de entrada.
TV/RAD Permite selecciónar un programa de radio, TV o DTV. |
| LIST Permite el acceso a la lista de programas almacenados.
↓ Escribe un spacing en blanco en el teclado de la pantalla.
Q.VIEW Permite estar al programa visto anteriorsmente.
FAV Permite acceder a la lista de canales favoritos.
GUIDE Muestra la guía de programación.
← PAGE → Permite ir a la pantalla anterior o suigiente. |
| INFO ① Permite visualizar la información del programa actual y la pantalla.
→ SMART Permite estar a los manos de inizio de Smart.
→ MY APPS Muestra la lista de aplicaciones.
Botones de navigation (arriba/abajo/izquierda/derecha) Permiten desplazarse por los manos y las-optiones.
OK ⊙ Permite selectionar manos u options y confirmar las entradas.
→ BACK Permite estar al nivel anterior.
SETTINGS Permite el acceso a los manos principales.
EXIT Permite salir de todas las pantallas y volver al modo de visualización de TV. |
| 1 Botones de-coloredores Permiten estar acceder a sistemas especialas de algunos manos. (▶ rojo, ◆: verde, ◆: amarillo, ◆: azul)
2 BOTONES DEL TELETEXTO Estos botones se usan para el teletexto.
LIVE TV Permite estar a TV en vivo.
Q. MENU Permite estar a los manos rápidos.
Botones de control (■, ◆, □, ◁) Permiten controlar los contentsos Premium, Time Machine™ o los manos de SmartShare, o bien los dispositivos SIMPLINK compatibles (USB, SIMPLINK o Time Machine™).
REC/* Comienza aEAR yuyaestea el menú de grabación. (solo modelos compatible con Time Machine™).
SLEEP Ajuste el temporizador de autoapagado.
AD Pulsando el botón AD, seactivará la configuración de descripción de audio.
APPI/* Permite selectionar el origen del menú de TV MHP. (Solo Italia) (En número del Modelo) |

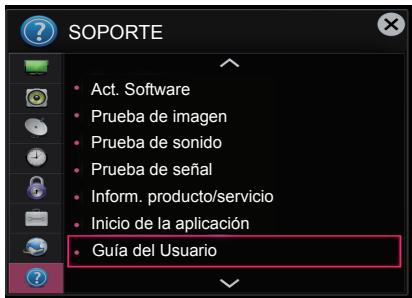

USO DE LA GUÍA DEL USUARIO
La Guía del usuario permite acceder más fácilmente a información detallada de la TV.
1 Pulse el botón SMART para acceder al menú de inicio de Smart. 2 Seleccione CONFIGURACIÓN → SOPORTE. 3 Seleccione Guía del Usuario y pulse OK
MANTENIMIENTO
Limpieza de la TV
Limpie la TV con regularidad para mantener el mejor rendimiento y prolongar la vida del producto.
PRECAUCIÓN
- En primer lugar, apague el aparato y desconecte el cable de alimentación y el resto de cables.
- Si no va a usar la TV durante un periodo prolongado, desconecte el cable de alimentación de la toma de pared para evitar posibles daños por rayos o subidas de corriente.
Pantalla, marco, carcasa y soporte
- Para eliminar el polvo o la suciedad leve, use un paño suave, seco y limpio para limpiar la superficie.
- Para eliminar la suciedad más incrustada, emplee un paño suave humedecido con agua limpia o un detergente suave diluido. A continuación, seque de inmediato el aparato con un paño seco.
PRECAUCIÓN
- Procure en todo momento no tocar la pantalla, ya que podría dañarla.
- No empuje, frote ni golpee la superficie con la uña ni con objetos puntiagudos, ya que esto podría producir arañazos y distorsionar la imagen.
- No emplee productos químicos, ya que podrían dañar el producto.
- No pulverice líquido sobre la superficie. Si penetra agua en la TV, podría producirse un incendio, una descarga eléctrica o un funcionamiento incorrecto.
El cable de alimentación
Elimine con frecuencia el polvo y la suciedad acumulados en el cable de alimentación.
SOLUCIÓN DE PROBLEMAS
| Problema | Solutión |
| No se可以选择 controlar la TV con el mando a distancia. | · Compruebe el sensor para el mando a distancia del producto e inténtelo de nuevo.
· Compruebe si hay algunos obstáculo entre el producto y el sensor para el mando a distancia.
· Compruebe si las pilas aun functionan y si está bien colocadas (⊕ a ⊕ y ⊙ a ⊙). |
| No se muestra ningunaImagen ni se produce ningún sonido. | · Compruebe si el producto está encendido.
· Compruebe si el cable de alimentación está connectado a una toma de pared.
· Compruebe si hayridge problema con la toma de pared. Paraarlo, conecte otros products. |
| La TV se apaga repentinamente. | · Compruebe los ajustes de control de alimentación. Puede que se haya cortado el suministro electrico.
· Compruebe si la configuración De Espera Automática(En función del modelo)/Apagado auto./Temporizador Apagado está activada en la option de configuración de HORA.
· Si no hay Seal cuando la TV está encendida, la TV se apagará automatistically transcurridos 15 Minutes de inactividad. |
| Al conectar al PC (HDMI/DVI), aparecerá el mensaje "No signal" (Sin/señal) o "Invalid Format" (Formato no社会稳定). | · Encienda yAPOgue la TV con el mando a distancia.
· Vuelva a connectar el cable HDMI.
· Reiniciele PC con la TV encendida. |
ESPECIFICACIONES
(Según el modelo)
| Especification del modulo de LAN inalámbrico (TWFM-B006D) |
| Estándar | IEEE 802.11a/b/g/n |
| Rango de Frequencias | De 2.400 a 2.483.5 MHzDe 5.150 a 5.250 MHzDe 5.725 a 5.850 MHz (Fuera de la UE) |
| Potencia de salute (máx.) | 802.11a: 11 dBm802.11b: 14 dBm802.11g: 10.5 dBm802.11n - 2.4 GHz: 11 dBm802.11n - 5 GHz: 12.5 dBm |
| · Puesto que el canal de banda正常使用 enDistinctos paíSESgue serdifferente, el usuario no puedecambiar ni ajustar la fecuencia de configuracion. Este producto está configurado para la tabla defrecuencias de la regiona.· Este dispositivo se debe instalar yutilizar conuna distancia minima de 20 cm entre el dispositivo y elcuerpo. Y esta frase es para la declaración general de consideración del entorno de usuario.CEO197O |
MANUAL DE INSTRUCCIONES TV LED*
Lea atentamente estas precauciones de seguridad antes de utilizar el producto.
AVISO
Contacte con su distribuidor para comprar estos accesorios.
Estos aparatos solo funcionan con determinados modelos.
Levantar y mover la TV
Lea cuidadosamente este manual y utilice correctamente la TV.
