PT Instruções de uso

CS Návod k použití

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALIAS DE FUNCIONAMENTO

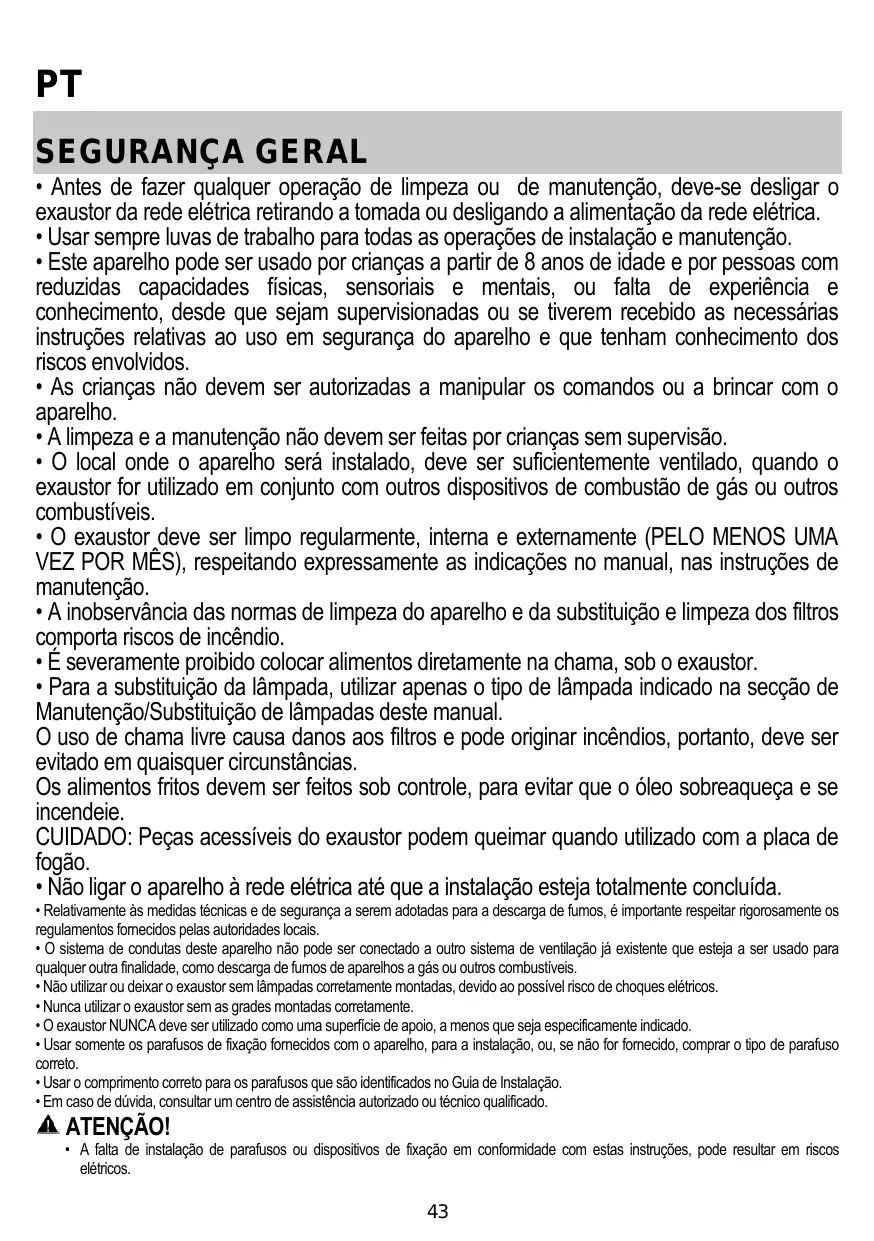

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenacao.
• Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conheçimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurarva do aparelho e que tenham conheçimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado, deve ser suficientamente ventilado, quando o exaustor for utilizeso em conjunto comculosdispositivos de combustao de gas ou outros combustíveis.
• O exaustor deve ser limpo regulamente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros compora riscos de incência.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lampada, utilizes apenas o tipo de lampada indicado na secção de Manutenção/Substituição de lampadas deste manual.
  O uso de chama livre causa danos aes filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstâncias.
  Os alimentos fritos devem ser feitos sob controle, para evitar que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças acesseis do exaustor podem queimar quando utilizesc com a placac de fozao.
• Não ligar o aparecido à redeétrica até que a instalação está totalmente conclusão.
• Relativamente às medicas tínicas e de segança a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conducções至此 aparecido não pode ser conectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer other finalidade, como descarga de fumes de apareiros a gás ou outros combustíveis.
• Não utilizes ou deixa r o exaustor sem lampadas corretamente montadas, devo ao possivel risco de choques eletricos.
• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fazer, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulitar um centro de assistência autorizada ou técnico qualificado.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos eletricos.

• Não utilizes com um programador, temporizador, telecomando separado ou qualer及其他 dispositivo que se ativa automaticamente.

Manter as cianças menores de 3 anos afastadas do aparelho. quando não vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇA: o aparecido não deve ser operado mediante um dispositivo externo ou atravesemos dumsystema de commando à distência separado.
A Este aparecido não se destina ao uso profissional. Não utilizes o aparecido ao ar livre.
A Para evitar o risco de ferimentos pessoas, o aparecido delve ser movido e instalado por das ou mais pessoas.
A instalacao - incluindo quando quaisquer conexoes para fornecimento de agua (caso previsto) e as lagoes electrolyicas - e as operacoes de reparacao devem ser realizadas por pessoal qualificado.

Uma vez conclusa a instalacao, o material de embalagem (peças de plácico, poliestreno, etc.) delve ser mantido fora do alcance das crianças para fazer o risco de asfixia.

Não utilizes o aparelho quando estiver molhado ou descalço.

Nunca utilizes um aparheiro de limpeza a vapor para limpar o aparheiro - risco deCHOque elétrico.

O material de embalagem é 100% recicável e está marcado com o símbolo da reciclagem

O exaustor pode ser estetricamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadpe por eventuais inconvenientes, danos ou incéndios provocados ao aparelho, derivantes da inobservança das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso dométrico.

• É importante conservar este manual para eventuais consultas futuras.
  Em caso de vendu ou mudanca, certifique-se que o manual acompanha o produits.
  Leia cuidadosamente as instruções: apareceram importantes informações sobre a instalação, uso e segurarça.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalacao do aparelho, verifie se todos os componentes não está danificados. Caso contrario, contacte o seu fornecedor e não prossiga com a instalacao.

A distancia minima entre a superficie de suporte dos recipientes sobre o fogao e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogoes electrolytics e 65 cm no caso de fogoes a gás ou combinados.

Se as instruções de instalação do foggão a gás específarem uma distência maior, deve-se levar em conta esta indicatoração.

CONEXÃO ELETRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as nomas vigentes, posta em zona acessivel, mesmodecesso, aplicar um interruptor bipolar, em conformidade com a nome que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalacao.

ATENÇAÖ!

Antes de conectar novamente o circuito do exaustor com a alimentacao eltica, vericar o seu funcaoamento, e vericar se o cabo de rede está montado corretemente.

Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aabela segunte:

Tensão da redeétrica e frequência

Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.

Ligação de cabo

N:azul

L:castanho

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedigo ao service de assistência técnica.

SAÍDA DO AR

(para as versoes apsirantes)

Conectar o exaustor aoos tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com comprimento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possivel de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drásticas da�� do tubo (diametro).
Casestolasnomasnao sejamrespeitadasaemployesa declinaqualquerresponsabilitidede.

FILTRANTE OU ASPIRANTE ?

O seu exaustor está pronto para serutilizzato na versao aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases这是我 manual se o KIT ACESSORIO já vem fomecido ou se deve ser comprado separamente.

Note: Se for fazer com o equipoamento, em eles casos, o Sistema de filtragem adjunta à base de carão本次活动 pode já estar instalado no exaustor.

As informacoes para a transformacao do exaustor da versao aspirante a versao filtrante ja está contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.

ATENÇAÖI!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAÖI!

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconalà base de carvalo ativado.

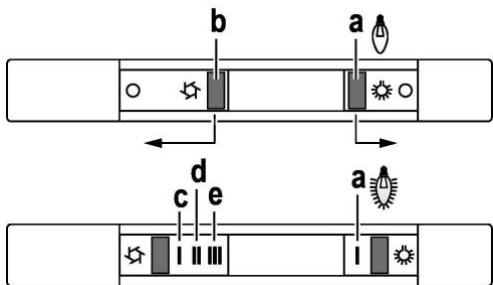

COMANDOS

O exaustor vem equipado com um paine de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de illuminação do plano de cozedura.

a. ON/OFF luzes
b. OFF motores
c. -d. -e. Potência minima de aspiração (c.), media (d.), Tmaxa (e).

MANUTENÇAO

Limpeza

Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes da cozedura.

O Filtró de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indentação da saturação dos filtros - se previço no Modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtró pode ser lavado manualmente ou em boaquina de lavar louça a baixas temperatas e com ciclo breve. O filtró metalico para a gordura pode perdor cor com as lavagens na boaquina da louça, mas suas caracteristicas de filtração não se alteram.

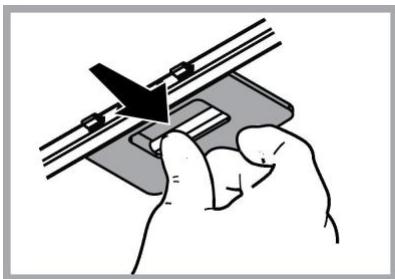

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

Manutenção do FILTER a carvão

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação doimento de carvão activado se verifica après um uso mais ou menos prolongado em funcção do tipo de cozinha e da regularidade da limpeza doimento de gorduras.Em todo caso, é necessário substituir o cartucho no maior cada 4 meSES (ou quando o Sistema de indicação daaturação dos filtres - se previsto no Modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

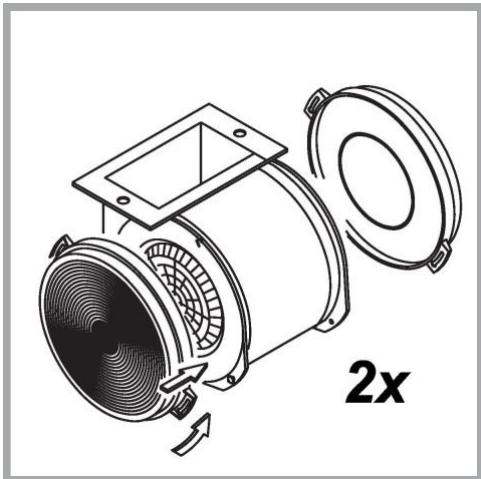

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grelias de protecao do impulsor do motor, depuis disso vire a pegao no sentido dos ponteiros dos religios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Voltar a montar a greha.

Substitui r a lampada danificada.

Utilizar apenas lámpadas LED de 2,5W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1e").

Voltar a montar a greha.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipoamento eletrico e eletrónico (REEE). Ao garantir a eliminação adequada deste produits, estara a fazer a évitar potenciços consequências negativas para o ambiente e para a Saúde Pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produits.

O symbolo no produits ou nos documents que accompanying o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domésica.

Pelo contrario, devar ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação devaraser efetuada em conformidade com as normas ambientais locais para a eliminação deespercios.

Para obter informações mais detolvimento sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, ou seu service de eliminação de deserdimentos dométricos ou a loja onde adquiru o produit.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para umautilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em função por mais eles minutos après ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filto(s) a carvalo quando necessario, para manter uma boa eficiência na reducao dos odores. Limpe o(s) filto(s) de gordura quando necessario para manter uma boa eficiência. Use o diametro maximalo do systema de conduitas indicado neat manual para optimizar a eficiência e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efetuar seguiços simples:

Se o exaustor nao funciona:

Verificar que:
- não há interrupção de corrente.
- foi seleccionada uma velocidade.

Se o exaustor tiver ama performance fraca:

Verificar que:

-A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
- O fogo é suficientemente arejado para permitir uma tomada de ar.
- O filtró de carvão não está gasto (exaustor em versão filtrante).

Se o exaustor desligar durante o functi冗amento normal:

Verificar que:
- não há interrupção de corrente.
- o disposicao de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desigá-lo por um breve periodo da rede eletrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servo de assistência Tecnica. Se o problema deestrutura do estendencia,contacte o service de assistencia.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
85-110	60	50	12
85-110	90	50	12

CE

Componentes não foramecidas com o produits.

Pode transferir as Instruções de Segurança, o Manual do Utilizador, a Ficha do Produkt e os Dados Energéticos:

• Visitando oulosso website docs.whirlpool.eu
• Utilizando o Código QR
• Em alternativa, contacte onoxso Servico Posalvenda (através do número de téléphone contido no livrete da garantía). Aocontactar onoxso Servico Pós-Venda, indique os)códigos fornecidos na placad identificacao do seu produits.
